Büttner MT LB1224-40 - Baterijų įkroviklis DOMETIC - Nemokama naudojimo instrukcija

Prekės ženklas	Dometic
Modelis	Büttner MT LB1224-40
Produkto tipas	Baterijų įkroviklis
Suderinamų baterijų tipas	Švino baterijos (AGM, GEL, skystos) ir ličio
Vardinė įėjimo įtampa	230 V ~ 50 Hz
Išėjimo įtampa	12 V / 24 V (automatinis pasirinkimas)
Maksimali įkrovimo srovė	40 A
Išėjimų skaičius	1 pagrindinis išėjimas
Apsaugos klasė	IP20 (naudojimas viduje)
Matmenys (I x P x A)	290 x 180 x 85 mm
Svoris	2,1 kg
Maitinimas iš tinklo	Taip, tinklo laidas pridedamas
Pagrindinės funkcijos	Automatinis įkrovimas, įkrovos palaikymas, baterijos aptikimas, temperatūros kompensavimas
Saugumas	Apsauga nuo poliškumo pakeitimo, trumpojo jungimo, perkrovos ir perkaitimo
Priežiūra ir valymas	Atjunkite prieš valymą, naudokite sausą šluostę
Atsarginės dalys ir taisymo galimybė	Atsarginės dalys prieinamos per Dometic aptarnavimo tarnybą
Darbinė temperatūra	-20 °C iki +50 °C
Sertifikatai	CE, RoHS

Dažnai užduodami klausimai - Büttner MT LB1224-40 DOMETIC

Kokių tipų baterijas galiu įkrauti naudodamas Büttner MT LB1224-40?

Šis įkroviklis yra suderinamas su švino baterijomis (AGM, GEL, skystomis) ir ličio baterijomis (LiFePO4). Jis automatiškai aptinka baterijos tipą.

Ar įkroviklį galima naudoti lauke?

Ne, IP20 apsaugos klasė riboja jo naudojimą tik viduje arba sausoje, nuo drėgmės apsaugotoje vietoje.

Kaip sužinoti, ar baterija pilnai įkrauta?

Įkroviklis automatiškai pereina į įkrovos palaikymo režimą, kai baterija pilna. Šviesos indikatorius rodo įkrovos būseną.

Ar galiu palikti įkroviklį nuolat prijungtą?

Taip, įkrovos palaikymo režimas leidžia palikti įkroviklį prijungtą be perkrovos pavojaus, idealiai tinka laisvalaikio baterijoms.

Ką daryti, jei įkroviklis neįsijungia?

Patikrinkite tinklo jungtį, įkroviklio saugiklį ir išėjimo laidų poliškumą. Jei problema išlieka, susisiekite su aptarnavimo tarnyba.

Ar įkroviklis tinka automobilio baterijoms?

Taip, jis gali įkrauti 12V arba 24V baterijas iki 40A, kas tinka daugumai transporto priemonių baterijų.

Kaip išvalyti įkroviklį?

Atjunkite jį, nuvalykite minkšta, sausa šluoste. Nenaudokite cheminių medžiagų ar vandens.

Koks yra maitinimo laido ilgis?

Maitinimo laidas yra maždaug 1,5 metro ilgio. Jei reikia, naudokite tinkamą ilginimo laidą.

Ar normalu, kad įkroviklis dūzgia?

Lengvas dūzgimas yra normalus veikimo metu. Jei jis tampa garsus ar aštrus, atjunkite ir patikrinkite prietaisą.

Kur rasti atsargines dalis?

Atsarginės dalys prieinamos per Dometic aptarnavimo tarnybą arba oficialioje svetainėje. Dalių numerius rasite instrukcijoje.

NAUDOJIMO INSTRUKCIJA Büttner MT LB1224-40 DOMETIC

Svarbios pastabos....SYK I Simbolių paaiškinimas.... SYK Q Bendrosios saugos instrukcijos....SYT S Pristatoma komplektacija....SYX K Driedai....SYX T Das irtis.... SYX U Ni sliné grupé....SYY X Nechninis aprašymas....SYY Y Montavimas....KJ S RJ /onfigūracija....KRI RR ' audojimas....KRS RI oalymas....KRK RQ Medimų nustatymas ir Ġalinimas.... KRK RS . tilizavimas.... KRK RK Marantija.... KRK RT Nechniniai duomenys.... KRT

1 Svarbios pastabos

Atidžiai perskaitykite šią instrukciją ir sekite visas instrukcijas, nurodymus ir perspėjimus, pateiktus šiame gaminio vadove, ir griežtai jų laikykitės, kad užtikrintumėte, jog šis gaminys visada bus įrengtas, naudojamas ir prižiūrimas tinkamai. Ši instrukcija padeda apsaugoti šį gaminį.

Naudodamiesi šiuo gaminiu patvirtinate, kad atidžiai perskaitėte visas instrukcijas, nurodymus ir perspėjimus ir suprantate dokumente išdėstytas sąlygas bei sutinkate jų laikytis. Šį gaminį sutinkate naudoti tik pagal numatytąją paskirtį ir taip, kaip nurodo šioje gaminio instrukcijoje pateiktos instrukcijos, nurodymai ir perspėjimai, taip pat laikydamiesi taikomų teisių ir teisės aktų. Nesusipažinus su šioje instrukcijoje pateiktomis instrukcijomis ir perspėjimais ir jų nesilaikius, galite susižaloti patys ir sužaloti kitus asmenis, pažeisti gaminį arba pridaryti žalos šalia esančiam turtui. Ši gaminio instrukcija, taip pat ir instrukcijos, nurodymai, perspėjimai ir kiti susiję dokumentai gali būti keičiami ir atnaujinami. Norėdami gauti naujausios informacijos apie gaminį, apsilankykite adresu documents.dometic.com.

2 Simbolių paaiškinimas

Signaliniu žodžiu pažymima informacija apie saugą ir turtinę žalą, taip pat nurodomas pavojaus rimtumo laipsnis ar lygis.

PAVOJUS

nurodo pavojingą situaciją, kurios neišvengus gresia mirtinas arba sunkus sužalojimas.

ĮSPĖJIMAS

nurodo pavojingą situaciją, kurios neišvengus gali grėsti mirtinas arba sunkus sužalojimas.

PERSPĖJIMAS

nurodo pavojingą situaciją, kurios neišvengus gali grėsti lengvas arba vidutinio sunkumo sužalojimas.

PRANEŠIMAS

nurodo situaciją, kurios neišvengus gresia materialinė žala.

3. BENDROSIOS SAUGOS INSTRUKCIJOS

Visada laikykitės transportavimo gamintojo ir įgaliotų remonto instruktorių saugos instrukcijų ir taisyklių.

ĮSPĖJIMAS! Elektros srovės pavojus

Nenaudokite prietaiso, jei jis pastebimai pažeistas. Jeigu šio prietaiso laidas pažeistas, reikia pakeisti maitinimo laidą, siekiant išvengti pavojaus dėl saugos. Šį prietaisą gali taisyti tik kvalifikuotas personalas. Netinkamai remontuojant gali kilti rimtas pavojus. Naudokite tik gamintojo rekomenduojamus priedus. Jokiu būdu nemodifikuokite ir neadaptuokite jo komponentų. Atjunkite prietaisą nuo maitinimo šaltinio prieš naudojimą, prieš kiekvieną valymą ir techninę priežiūrą, prieš keisdami saugiklius.

ĮSPĖJIMAS! Susižalojimo pavojus

Netinkamai išdėstyti prietaiso kabeliai ir valdymo blokas gali kelti riziką įsipainioti, pasismaugti, užliūti ar užminti. Pasirūpinkite, kad per ilgi dirželiai ir maitinimo kabeliai būtų tiesiami saugiai.

ĮSPĖJIMAS! Pavojus spėjatai

Šį prietaisą gali naudoti vaikai nuo 8 metų amžiaus ir fizinių, sensorinių arba psichikos sutrikimų turintys arba stokojantys patirties ir žinių asmenys, jeigu jie yra prižiūrimi arba instruktuojami dėl šio prietaiso naudojimo saugiai ir supranta jo keliamus pavojus. Elektros prietaisai nėra žaislai. Visada laikykite ir naudokite prietaisą mažiems vaikams nepasiekiamoje vietoje. Vaikus reikia prižiūrėti, kad jie nežaistų su prietaisu. Vaikams draudžiama šį prietaisą valyti ir atlikti jo techninę priežiūrą be suaugusiųjų priežiūros.

Prieš paleisdami įsitikinkite, kad tipo etiketėje nurodyta įtampa sutampa su jūsų maitinimo šaltinio įtampa. Įsitikinkite, kad objektai negalėtų sukelti prietaiso kontaktų trumpojo jungimo. Įsitikinkite, kad neigiami ir teigiami poliai niekada nesusiliestų. Nenaudokite kabelių, jei jie yra pažeisti.

3.1 Saugus prietaiso montavimas

Niekada nemontuokite prietaiso vietose, kuriose yra dujų ar dulkių sprogimo rizika.

ĮSPĖJIMAS! Sužalojimų rizika

Įsitikinkite, kad prietaisas stovi tvirtai. Prietaisas turi būti pastatytas ir pritvirtintas taip, kad negalėtų apvirsti ar nukristi. Statydami prietaisą į vietą, įsitikinkite, kad visi kabeliai tinkamai pritvirtinti, kad būtų išvengta bet kokio apvirtimo pavojaus.

Nestatykite prietaiso arti šilumos šaltinių, vandens šildytuvų, tiesioginės saulės šviesos, dujinių viryklių ir pan. Laikykite prietaisą sausoje vietoje, kurioje jis bus apsaugotas nuo taškymo vandens.

3.2 Saugus prietaiso naudojimas

Nenaudokite prietaiso darytose gerai vėdinamuose sandėliuose. Nenaudokite prietaiso drėgnoje aplinkoje. Saugokite nuo ėsdinančių dūmų, degiųjų medžiagų, šilumos šaltinių, tiesioginės saulės šviesos, dujinių oro šildytuvų ir pan.; srityse, kuriose yra dujų ar dulkių sprogimo pavojus.

ĮSPĖJIMAS! Elektros srovės poveikis

Atkreipkite dėmesį į tai, kad prietaiso dalys vis tiek gali praleisti įtampą, net jei saugiklis perdegė. Kai naudojate prietaisą, neatjunkite jo nuo tinklo.

Įsitikinkite, kad prietaiso įsiurbiamo ir išleidžiamo oro angos neuždengtos. Užtikrinkite gerą vėdinimą. Prietaisas turi būti apsaugotas nuo lietaus.

3C3 Saugos atsargumo priemonės: įkraunami akumuliatoriai

ĮSPĖJIMAS! Sužalojimų rizika

Akumuliatoriuose yra agresyvių ir ėsdinančių rūgščių. Neleiskite akumuliatoriaus skysčiui patekti ant odos. Jei visgi ant odos patenka akumuliatoriaus skysčio, tą odos vietą gerai nuplaukite vandeniu. Jei dėl rūgšties patyrėte sužalojimų, nedelsiant kreipkitės į gydytoją. Dirbdami su akumuliatoriais, nedėvėkite metalinių daiktų, pvz., laikrodžių ar žiedų. Švino rūgšties akumuliatoriai gali sukelti trumpąjį jungimą ir rimtai sužaloti. Naudokite tik izoliuotus įrankius. Nedėkite ant akumuliatoriaus jokių metalinių dalių ir saugokitės, kad jos nenukristų ant akumuliatoriaus. Jos gali sukelti kibirkštis arba trumpąjį akumuliatoriaus ir kitų elektrinių prietaisų jungimą. Dirbdami su akumuliatoriais dėvėkite apsauginius akinius ir apsauginius drabužius. Dirbdami su akumuliatoriais nelieskite akių. Naudokite tik įkraunamus akumuliatorius. Nenaudokite sugedusių akumuliatorių.

Niekada nebandykite įkrauti išsikrovusio arba sugedusio akumuliatoriaus. Akumuliatorių laikykite neuždengtoje vietoje ir palaukite, kol jis prisitaikys prie aplinkos temperatūros. Tada pradėkite įkrauti. Šalia įkroviklio arba akumuliatoriaus nerūkykite, nenaudokite atviros liepsnos ir nekelkite kibirkščių. Akumuliatorių laikykite atokiai nuo šilumos šaltinių.

Prijungdami akumuliatorių įsitikinkite, kad poliškumas teisingas. Vadovaukitės akumuliatoriaus gamintojo nurodymais, taip pat sistemos arba transporto priemonės, kurioje akumuliatorius naudojamas, gamintojo nurodymais. Jei akumuliatorių reikia išimti, pirmiausia atjunkite įžeminimo jungtį. Prieš išimdami akumuliatorių atjunkite visas jungtis ir elektros energiją vartojančius prietaisus. Laikykite atsargiai, kad neišpiltumėte akumuliatoriaus skysčio. Įkraukite akumuliatorių reguliariai. Nelaikykite akumuliatoriaus už gnybtų.

Saugos įspėjimai ir atsargumo priemonės su ličio akumuliatoriais

ĮSPĖJIMAS! Sužalojimų rizika

Naudokite tik akumuliatorius su integruota priežiūros sistema ir elementų balansavimu.

Akumuliatorių montuokite tik aplinkoje, kurios temperatūra siekia bent 0 °C.

Akumuliatoriaus stenkitės pernelyg daug neįkrauti.

Saugos atsargumo priemonės švino rūgšties akumuliatoriams

PERSPĖJIMAS: pavojingi sprogimai

Akumuliatoriaus viduje esantis vandens ir rūgšties mišinys gali garuoti ir išleisti rūgštinį garą. Akumuliatorių naudokite tik gerai vėdinamoje vietoje.

Akumuliatorius nėra sandarintas. Neapverskite akumuliatoriaus ant šono arba aukštyn kojomis. Akumuliatorių statykite ant horizontalaus paviršiaus. Reguliariai tikrinkite atvirų rūgštinių švino akumuliatorių rūgšties lygį. Pernelyg daug išsikrovusius rūgštinius švino akumuliatorius nedelsiant įkraukite, kad išvengtumėte sulfatacijos.

4 Pristatoma komplektacija

b Įkroviklis

b Saugiklis XJ |A

b Saugiklis RRJ 1A

b Akumuliatoriaus temperatūros jutiklis

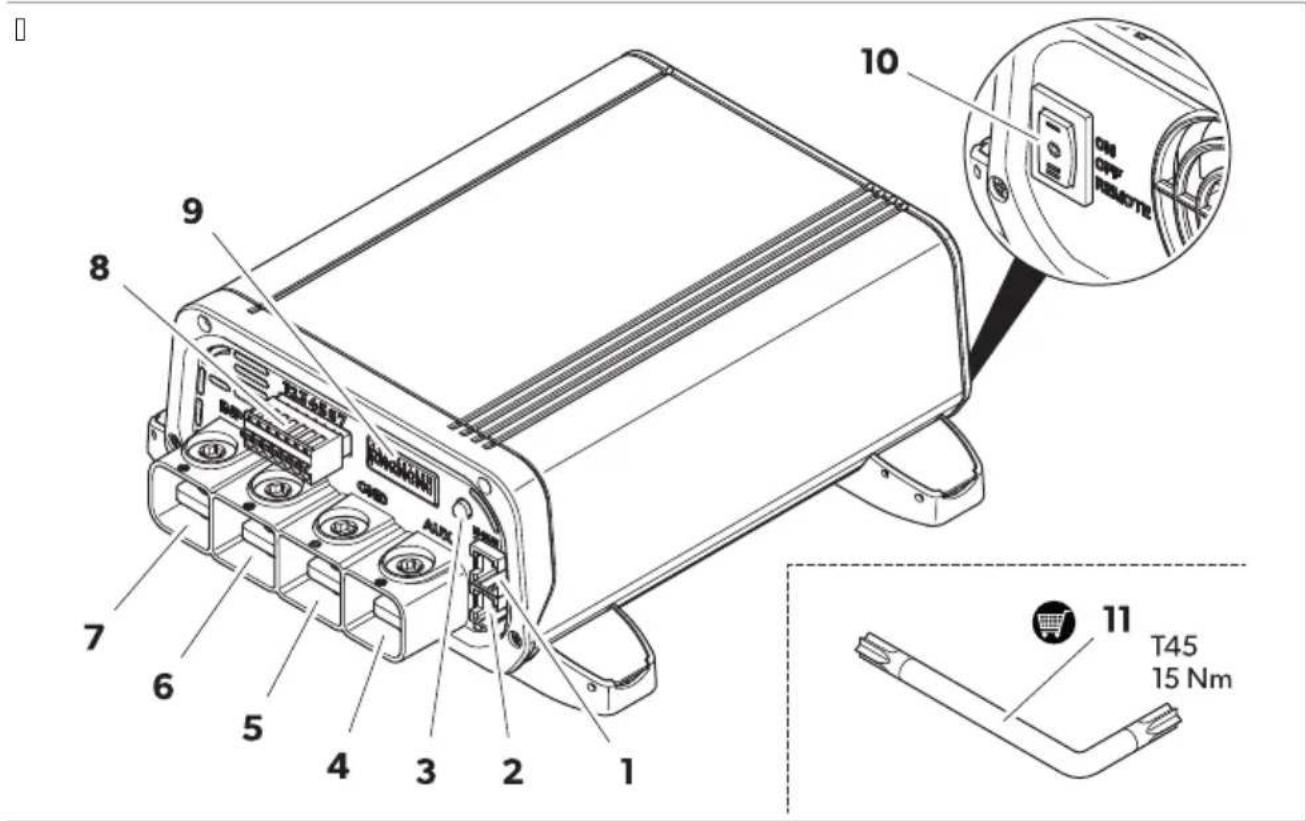

5 Prietaisas

1 om) o5e5tas Nuorc 5rc
V ranas NL I XQ YT I J J J XQI K

6 Paskirtis

Akumuliatoriaus įkroviklis skirtas stebėti ir įkrauti salono akumuliatorius poilsinėse transporto priemonėse įtampos srovės generatoriumi važiavimo metu.

Įkroviklis skirtas įkrauti šių tipų akumuliatorius:

b rūgštinius švino akumuliatorius

b Švino gelio akumuliatorius

ĮSPĖJIMAS: naudokite tik šio įkroviklio akumuliatorių.

ĮSPĖJIMAS: naudokite tik šio įkroviklio akumuliatorių.

Akumuliatoriaus įkroviklis nėra skirtas įkrauti kitų tipų akumuliatorius, pvz., P' iZdP' iMj P t.e.

Įkroviklis tinka naudoti.

Įrengti poilsinėse transporto priemonėse.

Kaip stacionarus ar kilnojamas prietaisas.

Datalpose.

Įkroviklis netinka naudoti.

Maitinimui iš elektros tinklo valdyti.

Naudoti lauke.

Šį gaminį galima naudoti tik pagal numatytą paskirtį ir vadovaujantis šiomis instrukcijomis.

Šiame vadove pateikiama informacija yra reikalinga tinkamam gaminio įrengimui ir darbo naudojimui. Dėl prasto įrengimo ir darbo netinkamo naudojimo ar techninės priežiūros gaminys gali veikti netinkamai ir sugesti.

Gamintojas neprisiims atsakomybės už patirtus sužeidimus ar žalą gaminiui, atsiradusią dėl šių priežasčių.

Netinkamas montavimas, surinkimas ar prijungimas, išsikraunant per aukštą įtampą.

Netinkamos techninės priežiūros arba jeigu buvo naudotos neoriginalios, gamintojo nepateiktos atsarginės dalys.

Maminio paeitimai be aišaus gamintojo leidimo

naudojimas įtaisais, nei nurodyta šiame vadove

Gamintojas pasilieka teisę keisti gaminio išvaizdą ir specifikacijas.

7. Įrankių grupės

Prietaiso elektros instaliaciją ir nustatymą turi atlikti kvalifikuotas elektrikas, turintis elektros įrangos montavimo ir eksploatavimo praktinių įgūdžių bei žinių ir baigęs saugos mokymo kursą apie tai, kaip atpažinti darbe kylančius pavojus ir nuo jų apsisaugoti. Be to, šis asmuo turi būti susipažinęs su šalyje, kurioje montuojama ir darbe naudojama įranga, taikomomis taisyklėmis ir dalyvavęs saugos mokymuose, kad galėtų nustatyti ir išvengti susijusių pavojų.

Tai gali būti numatyta ir neprofesionaliems naudotojams.

8. Techninis aprašymas

Bendrasis aprašymas

Įkraunant įkrovikliu įkraunama namelio akumuliatorių įtampos srovės generatoriumi, įkrovimo srove

b MN gB SJ a SJ lA

b MN gB XJ a XJ lA

b MN gB I S-SJ a SJ 1A

b MN gB I S-TJ a TJ lA

b MN gB RI kl S-| J a | J | A

b MN gB RI kl S-SJ a SJ lA

Įrenginys gali būti pritaikytas įvairiems akumuliatorių tipams naudojant LID jungtis.

Įrenginys turi šias funkcijas:

Valdomas mikroprocesoriumi, turi įkrovimo programas su temperatūros kompensavimu įvairių tipų akumuliatoriams.

Atitinka įkrovimo charakteristiką net jei akumuliatorius įkraunamas prijungus akumuliatorių naudojančius prietaisus.

Tinkamas lygiagrečiam įrenginio veikimui su kitais įkrovimo šaltiniais, pavyzdžiui, įkrovikliais, saulės energijos sistemomis arba generatoriais.

Automatinis įtampos nuostolių dėl įkrovimo kabelio ilgio kompensavimas įkraunant akumuliatorius.

Aukšto dažnio jungtis naudojama valdymo išvestims, taip pat dalinio įkrovimo relei arba elektros prietaisams.

Atitinka B.S. ir B.S. protokolus.

Aukštos įtampos apsauga.

Žemos įtampos apsauga.

Aukštos temperatūros apsauga.

Žemos temperatūros apsauga akumuliatoriams.

Akumuliatoriaus apsauga nuo perkrovimo naudojant temperatūros jutiklius.

Atvirkštinės srovės apsauga.

Apsauga nuo trumpojo jungimo.

Būtina atvirų gnybtų polių apsauga dėl salono akumuliatoriaus jungčių.

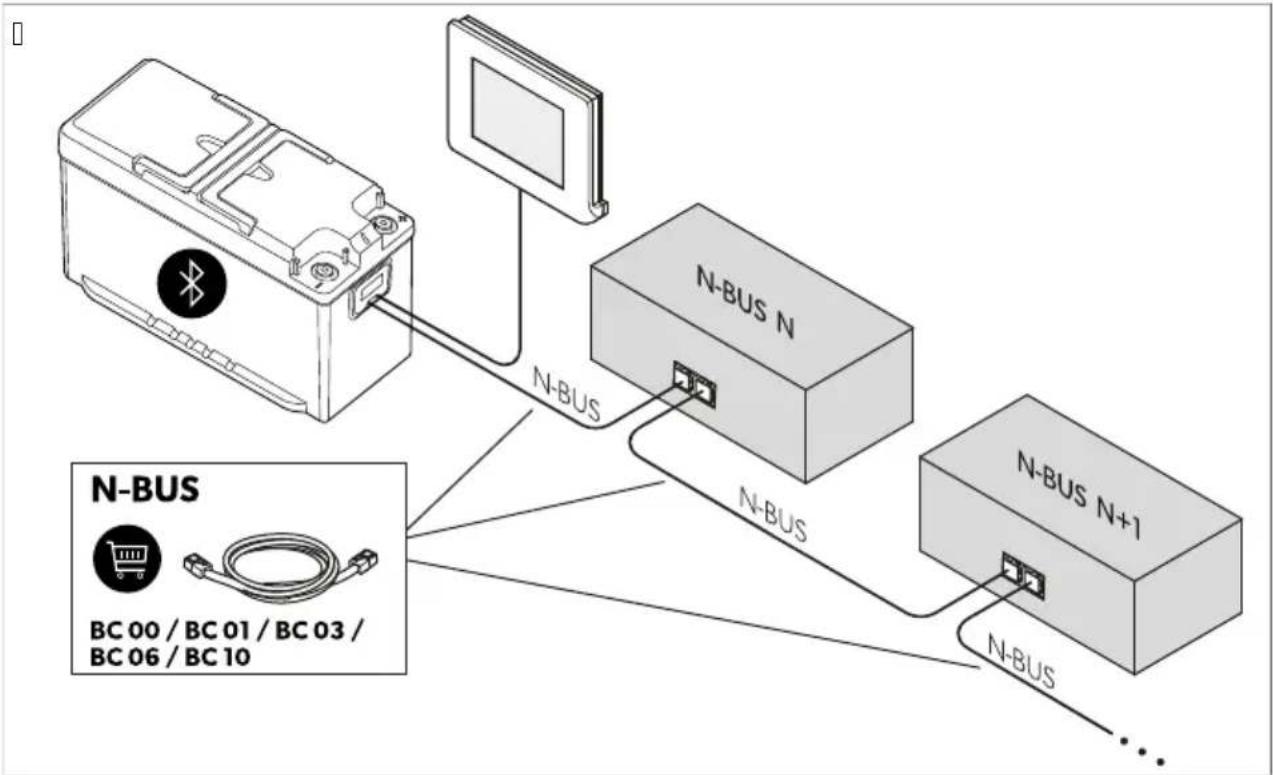

Galima prijungti įkroviklį prie NL I XQ e rano disigyjamo atsargų įrenginio ir valdyti jį nuotoliniu būdu. Jei įrenginyje yra Bluetooth, prietaisą galima valdyti mobiliąja programėle.

Galima prijungti temperatūros jutiklį ir stebėti akumuliatoriaus temperatūrą įkrovimo metu.

Prietaiso įrašymas

Lentelė 287: Įvestys ir palaikymai

NrC PaPa	i5imas A) rašUmas
R' -B. S' -B. SkZI-B. S R jungtis
I' -B. S' -B. SkZI-B. S I jungtis
Q n Šviesos diodo būsena
S A. m A. m jungtis
K M' L Jungtis prie va) iuo lės arba salono a umuliatoriaus neigiamojo poliaus
T O. N Jungtis prie salono a umuliatoriaus teigiamojo poliaus
U I' D. N Jungtis prie paleidimo a umuliatoriaus teigiamojo poliaus
X n Signalinių abelių gnybtų blo as
Y n ' ustatymų L ID jungi liai
RJ	ON k OFF k Remote	Jungi lis ījungta k iŠjungta k nuotolinis valdymase
RR n ha tas su ) vaig) dės cormos antgaliu āpriedase

Lentelė 288: Šviesos diodų (LED) reikšmės

ŠPiesosio as	A) rašUmas
Mir si ) aliai A umuliatorius i raunamas.
	Itampa au Čtesné nei RI lo arba | Sio opri lausomai nuo modelioe.
Mir si oran-) ine spalva	A umuliatorius i raunamas.
	Igėjimo įtampa ) emesnė nei RI lo arba | Sio opri lausomai nuo modelioe.
' alia A umuliatorius visiG ai i rautasP palai omasis re) imas.
Mir si raudonai [vy o laida c) r. Medimų nustatymas ir Galinimas puslapyjelKRKe

P'N PaPa i5imas A) rašUmas
R L p gnybtas	/intamosios srovės generatoriaus L p signalo arba vari lio u) ra to signalo įvestis dRK gnyb-tase
I Sense p	Signalo dpe iGvesties įtampa
Q Sense -	Signalo d-e iGvesties įtampa
S Nemp R	Jungtis prie temperatūros juti lio dneprivalomae
K Nemp I
T n' enaudojama
U n' uotolinio į rovimo būsenos signalas

Akumuliatoriaus įkrovimo funkcija

Salono akumuliatoriaus pagrindinis įkrovimo ciklas pradedamas žemos aplinkybės sąlygomis.

b) Įkrovimo srovės generatoriaus neveikimas

b) Įvesties įtampos ribos, kurioms esant iš naujo įjungiama bistabili relė

Vėlesniais įkrovimo etapais beveik visa galima įkrovimo srovė gali būti naudojama tiesioginės srovės apkrovoms papildomai maitinti neišraunant akumuliatoriaus.

Įkrovimo charakteristikos visiškai automatizuotam nepertraukiamam veikimui be stebėsenos vadinamos I. U. charakteristikomis.

1, 2: Analizės etapas, atsarginis įkrovimas ir impulsas

Jei nustatoma įprasto akumuliatoriaus įkrovimo režimas, skirtas geliniam ir darbo sisteminiam akumuliatoriui, ir akumuliatorius giliai išraunamas, akumuliatoriaus įtampa nukrenta žemiau ribos, todėl įkroviklis pradeda įkrovimą, taikydamas ribotą srovę, kad įvertintų akumuliatoriaus būklę.

3, 4: Nuolatinės srovės etapas – įkrovimas

Įkrovimo proceso pradžioje tuščias akumuliatorius nuolat įkraunamas puse didžiausios įkrovimo srovės. Įkrovimo srovė padidėja ir po R'min. Milteliai įkrauti įkrovimo akumuliatoriai įkraunami sumažinta įkrovimo srove, kol akumuliatoriaus įtampa viršija Rl. Etapo trukmė priklauso nuo akumuliatoriaus būklės, akumuliatorių naudojančių prietaisų apkrovos ir įkrovimo būklės. Saugos sumetimais I etapas užbaigiamas praėjus ne daugiau kaip Xlh, jei aptiktų pažeistų akumuliatoriaus elementų ar pan.

5: Nuolatinės įtampos etapas – absorbcija

II etapas prasideda, kai akumuliatorius yra visiškai įkrautas. Įkrovimo srovė sumažinama. II etapo metu palaikoma pastovi ir aukšta akumuliatoriaus įtampa. II etapo trukmė priklauso nuo akumuliatoriaus tipo ir įkrovimo gylio.

Bus tęsiama nuolatinė srovė, dėl kurios galės pakilti akumuliatoriaus įtampa, nepriklausomai nuo didžiausios vertės. Desulfatacijos etapas nenaudojamas „geliniams“ akumuliatoriams.

7: 2 etapas – Įkrovimas maža srove – plūdė

II etapas padeda išlaikyti akumuliatoriaus pajėgumą. II etapas vyksta su žemesne įkrovimo įtampa ir besikeičiančia srove. Jeigu yra prijungtos tiesioginės srovės apkrovos, jas maitina prietaisas. Tuo atveju, jei reikalinga galia viršija prietaiso pajėgumą, reikiamą galią suteikia akumuliatorius. Kai akumuliatorius

įkraunamas, prietaisas vėl grįžta į I etapą ir įkrauna akumuliatorių. Priklausomai nuo akumuliatoriaus tipo, II etapas ribojamas nuo 1 iki 8 valandų.

9 Montavimas

Prieš montuodami

Pasirinkdami montavimo vietą, laikykitės šių instrukcijų:

Įsitikinkite, kad montavimo paviršius tvirtas ir lygus.

Pasirinkite gerai vėdinamą montavimo vietą, kad išvengtumėte perkaitimo.

Laikykitės 20 cm atstumo nuo ventiliatoriaus vėdinimo angų.

Pasirinkite tinkamą montavimo vietą maitinimo kabelių prijungimui prie akumuliatoriaus.

Įrenginio montavimas

Prieš pradedant montavimą, įsitikinkite, kad transporto priemonės variklis ir akumuliatoriaus įkroviklis yra išjungti.

1. Įstatykite jungiklį į padėtį OFF. 2. Pritvirtinkite įkroviklį prie montavimo paviršiaus.

□

Kabelio skerspjūvio parinkimas

Maitinimo kabelių skerspjūvis priklauso nuo modelio ir kabelio ilgio.

Lentelė 290: Kabelio skerspjūvis

Atsižvelkite į rekomenduojamus kabelių skerspjūvius, kabelių ilgius ir saugiklius. Įrenginiams MT LB 40, MT LB 80, MT LB 24-40 ir MT LB 24-60: prijunkite įėjimo saugiklį prie A+ jungties. Įrenginiams MT LB 12/24-20, MT LB 12/24-40, MT LB 24/12-40 ir MT LB 24/12-80: nejunkite įėjimo saugiklio prie A+ jungties. Įėjimo ir išėjimo įtampa turi neviršyti nurodytos.

Kaip apsaugotumėte įkroviklį nuo trumpojo jungimo ir galimo degimo? Prie akumuliatorių padėkite saugiklius.

b) Pasirinkite tinkamą jungties variantą: jungimo variantas A puslapyje [KJ U], jungimo variantas B puslapyje [KJ U] arba jungimo variantas Z puslapyje [KJ X]. b) Naudokite tinkamus matavimo prietaisus.

b) Multimetrą su tiesioginės srovės įtampos matavimu [J J] 10 A arba automatinę skalę.

b) Ampermetrinį gnybtą su tiesioginiu matavimu [R J] 1 A arba aukštesnę skalę.

b) Visada prijunkite įkroviklį prieš prijungdami akumuliatorius. b) Nenaudokite metalinių antgalių. Kabelio galus nuimkite taip.

R. Prijunkite neigiamą paleidimo akumuliatoriaus ir namelio akumuliatoriaus polių prie GND.

I. Prijunkite saugiklio laikiklį prie įėjimo akumuliatoriaus teigiamo poliaus. Q. Prijunkite kitą saugiklio laikiklio galą prie INPUT. S. Įstatykite saugiklį į saugiklio laikiklį. K. Prijunkite saugiklio laikiklį prie salono akumuliatoriaus teigiamojo poliaus. T. Prijunkite kitą saugiklio laikiklio galą prie OUT. U. Įstatykite išvesties saugiklį į saugiklio laikiklį. X. Prijunkite L arba ignition įėjimo signalo laidą prie gnybtų bloko DI- R. Y. Neprivaloma: prijunkite išvesties įtampos valdymo teigiamojo signalo kabelį (DSV+ SVe) nuo gnybtų bloko DI- I prie salono akumuliatoriaus teigiamojo poliaus, o neigiamojo signalo kabelį (DSV- SVe) nuo gnybtų bloko DI- Q prie salono neigiamojo poliaus, naudodami reikiamo skerspjūvio kabelį. Ši jungtis sumažins įtampos kritimą maitinimo kabeliuose įkrovimo proceso metu naudojant elektroninį valdymo prietaisą.

RJ. Ne) riPaloma, taiOoma ti0 mo eliams MT LB 40, MT LB 80, MT LB 24-40, MT LB 24-60: Drijun ite prietaisą prie AUX jungties ^p ) r. prijungimo schema cDrijungimo variantas B puslapyje'KJ U ir Drijungimo variantas Z puslapyje|KJ Xe.

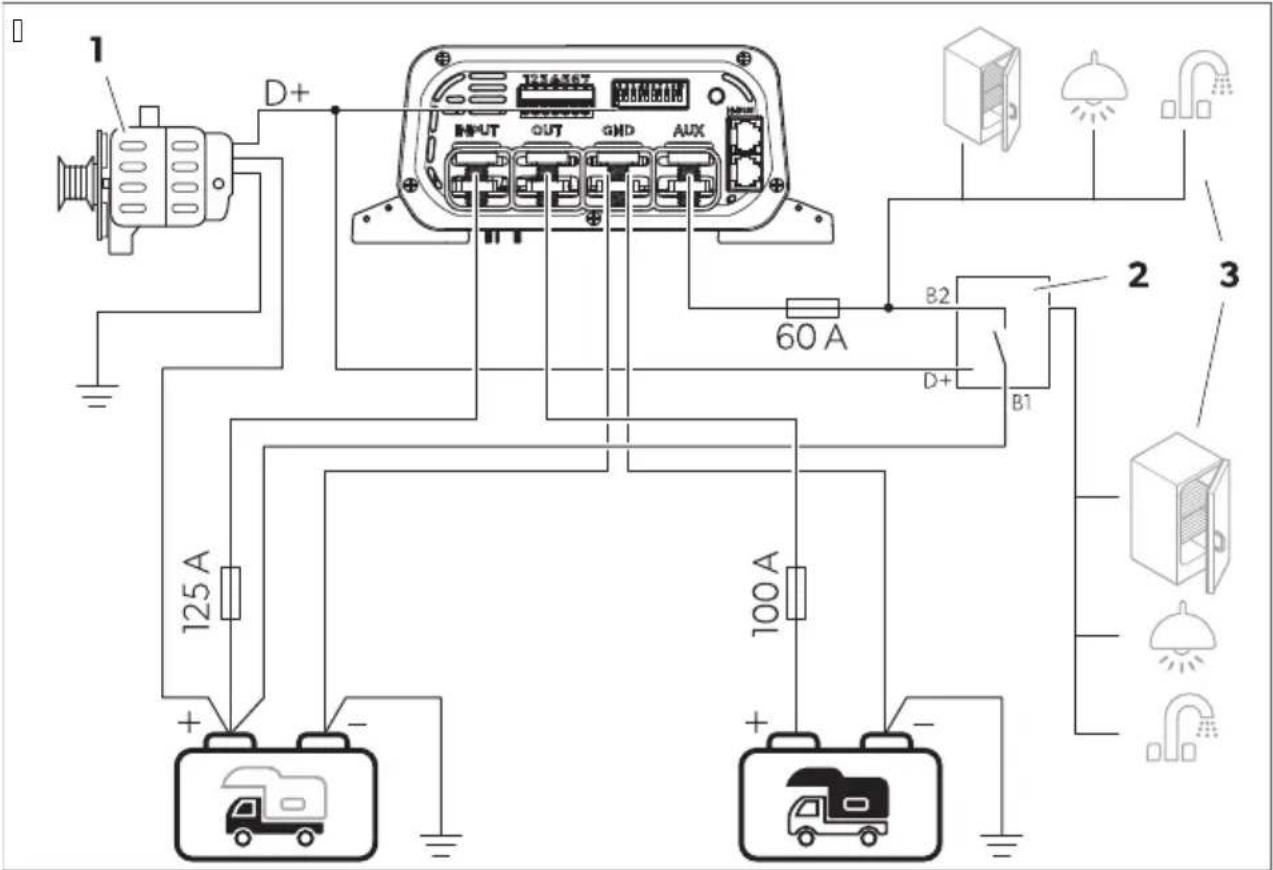

Prijungimo variantas A

Prijungimo variantas pagrindiniam montavimui su RI lo arba | Slo a umuliatoriais.

Norėdami prijungti a umuliatoriaus i rovi li dary ite taip' aip parodyta.

Lentelė 292: Prijungimo schema, variantas A

Nr(A) rašUmas
R /intamosios	srovės generatorius
	' amelio a umuliatorius
	. ) vedimo a umuliatorius

Prijungimo variantas B

Prijungimo variantas RI lo sistemoms transporto priemonėse su valdymo bloku arba išorine dalinio įrovimo rele.

Norėdami prijungti a umuliatoriaus i rovi li dary ite taip' aip parodyta.

Lentelė 293: Prijungimo schema, variantas B

Nr(A) rašUmas
R /intamosios	srovės generatorius
I Igorinė dalinio i rovimo relė k valdymo blo as
Q ŠaldytuvasP	Gviestuvas ir darbae iti RI lo prietaisai
	amelio a umuliatorius
	.) vedimo a umuliatorius

Prijungimo variantas C

Prijungimo variantas | Slo sistemoms transporto priemonėse su valdymo bloku arba išorine dalinio įrovimo rele.

Norėdami prijungti a umuliatoriaus i rovi li dary ite taip' aip parodyta.

Lentelė 294: Prijungimo schema, variantas C

Nr(A) rašUmas
R /intamosios srovės generatorius
I Igorinė dalinio i rovimo relė k valdymo blo as
Q ŠaldytuvasP Gviestuvas ir darbae iti RI lo prietaisai
	' amelio a umuliatorius
	.) vedimo a umuliatorius

N-B; S ti50lo) ri3u5gimas

Jei norite prijungti -B. S tin laP atli ite toliau nurodytus veiksmus.

Šią funkciją galima įjungti tik LID jungikliu, o ne išoriniu valdymu – duomenų perdavimo įrenginiu arba programėle mobiliesiems.

Perstumkite LID jungiklį pagal savo transporto priemonės įtampos srovės generatoriaus tipą.

Lentelė 295: Įtampos srovės generatoriaus konfigūracija

D'P 3u5gi0lio) ozici3a 8) il0a9	Fu50ci3a
		12IV=24IV
	Standartinis intamosios srovės generatorius	ijungtas RQPQlo I TPTlo
		iGjungtas RI PUlo I KPSlo
	Igmanusis intamosios srovės generatorius	ijungtas RRPUlo I QPSlo
		iGjungtas RJ PXlo I RPTlo

Pasirinkite tinkamą įkrovimo programą arba naudojamo namelio akumuliatoriaus tipą pagal akumuliatoriaus gamintojo specifikacijas. Informaciją apie įkrovimo reikšmes rasite puslapyje [KJ] ir techninius duomenis – puslapyje [KR]. Nurodyta įkrovimo trukmė yra optimali esant vidutinei aplinkos temperatūrai.

Įkrovimo programą galima įjungti įkroviklio LID jungikliu arba, jei įrenginys turi Bluetooth, per įrenginį, naudojant duomenų perdavimo įrenginį arba programėlę mobiliesiems.

Norėdami nustatyti įkrovimo programą atitinkamam salono akumuliatoriaus tipui, perstumkite LID jungiklį į žemiau esančioje lentelėje nurodytą poziciją.

Lentelė 296: Įkrovimo kreivės konfigūracija

D'P 3u5gi0lio) ozici3a 8) il0a9	Fu50ci3a
	[OroPimo) rograma	Di žiausia įtam) a 8; a(s 9 Plū i5ė įtam) a 8; Wloat 9 Di žiausia esul- Wataci3os įtam) a
		12IV=24IV 12IV 24IV 12IV 24IV= = = = =
	Švino ge-lio a umu-liatorius	RSPI lo cYJ lu QTJ lmin e	I XPSio dYJ lu QTJ lmin e	RQPTlo I UPI lo OFF OFF
	Švino-rūgš-ties arba AMMkRa u-muliatoriai	RSPSlo cQJ lu I SJ lmin e	I XPXio dQJ lu I SJ lmin e	RQPTlo I UPI lo OFF OFF
	AMMkl a u-muliatoriai	RSPUlo cQJ lu RXJ lmin e	I YPSio dQJ lu RXJ lmin e	RQPTlo I UPI lo OFF OFF
	AMMkl a u-muliatoriai su desulčacija	RSPUlo cQJ lu RXJ lmin e	I YPSio dQJ lu RXJ lmin e	RQPTlo I UPI lo RK2Ulo QRPSlo
	ŁgiFeDOSkR“ a umu-liatoriai	RSPSlo cl J lu TJ lmin e	I XPXio dl J lu TJ lmin e	RQ2Xlo I UPTlo OFF OFF
	ŁgiFeDOSkl “ a umu-liatoriai	RSPI lo d QJ lmin e	I XPSio d QJ lmin e	RQPTlo I UPI lo OFF OFF
	ŁgiFeDOSkQ“ a umu-liatoriai	RSFTlo cl J lu TJ lmin e	I YPI lo dl J lu TJ lmin e	RQ2Xlo I UPTlo OFF OFF
	ŁgiFeDOSkS“ a umu-liatoriai	RSPKlo cQJ lu YJ lmin e	I Ylo dQJ lu YJ lmin e	OFF OFF OFF OFF

Tyliojo režimo nustatymas (jei reikia)

Tylųjį režimą galima naudoti, kad netrukdytų aušinimo ventiliatorius arba garsiniai signalai. Įjungus šį režimą galima sumažinti didžiausią įkrovimo srovę, siekiant užtikrinti jos vientisumą. Tylųjį režimą galima įjungti įkroviklio LID jungikliu arba, jei įrenginys turi Bluetooth, per įrenginį, naudojant duomenų perdavimo įrenginį arba mobiliąją programėlę.

Perstumkite LID jungiklį pagal norimą režimą.

Lentelė 297: Tyliojo režimo konfigūracija

D'P 3u5gi0lio) ozici3a 8) il0a9 Fu50ci3a
		Nylusis re) imas ijungtas
		Nylusis re) imas iCjungtas

Įvesties srovės apribojimo nustatymas

Šis nustatymas apriboja įkroviklio įvesties srovę. Jis gali būti naudingas, jei energijos šaltinis, pvz., įtampos srovės generatorius, nėra labai galingas. Šį nustatymą galima įjungti, kad neapsunkintumėte sistemos. Šią funkciją galima įjungti tik LID jungikliu, o ne išoriniu valdymu – duomenų perdavimo įrenginiu arba mobiliąja programėle.

Atitinkamai perstumkite jungiklį.

Lentelė 298: Išvesties srovės apribojimo konfigūracija

D'P 3u5gi0lio) ozici3a 8) il0a9	Fu50ci3a Mo elis	Di žiausia¡Pesties sroPè	A) ri( ota ¡Pes-ties sroPè
	Srovės apribo-jimas tai omas	MN gB SJ KKIA QJ IA
		MN gB XJ YKIA KJ IA
		MN gB I S-SJ KKIA SJ IA
		MN gB I S-TJ UKIA SJ IA
		MN gB RI kI S-I J TJ IA QJ IA
		MN gB RI kI S-SJ YKIA KKIA
		MN gB I SkRI -SJ SJ IA I J IA
		MN gB I SkRI -XJ KKIA I KIA
	Srovės apribojimas iGjungtas

Išvesties srovės apribojimo nustatymas

Viename modelyje galite pasirinkti vieną iš trijų išvesties srovių. Šis nustatymas gali būti naudingas, jei didžiausia išvesties srovė viršija rekomenduojamas salono akumuliatorių įkrovimo vertes, o taip gali nutikti AGM arba Gelinės rūgšties akumuliatoriams apskritai.

Šią funkciją galima įjungti tik LID jungikliu, o ne išoriniu valdikliu, įsigyjamu kaip atsarginė dalis arba programėle mobiliesiems.

Atitinkamai perstumkite LID jungiklius.

Lentelė 299: Išvesties srovės apribojimo konfigūracija

Mo elis D'P 3u5gi0lio) ozici3a 8) il0a9
MN gB SJ SJ IA QJ iA I J IA
MN gB XJ XJ IA TJ iA SJ IA
MN gB I S-SJ SJ IA QJ iA I J IA
MN gB I S-TJ TJ IA SKiA QJ iA
MN gB RI kl S-I J I J IA RKiA RJ iA
MN gB RI kl S-SJ SJ iA QJ iA I J iA
MN gB I SkRI -SJ SJ iA QJ iA I J iA
MN gB I SkRI -XJ XJ iA TJ iA SJ iA

11 Naujas įkrovimas

Sistemos įjungimo ir atjungimo atlikimas

Salono akumuliatoriaus įkrovimo būsena turi būti tikra ir pajėgumo.

Įjunkite variklį.

1. Voltmetru patikrinkite salono akumuliatoriaus įtampą. Patikrinkite, ar LID jungiklio nustatymai dėl reikalavimų akumuliatoriui ir generatoriaus tipui (tradiciniam ar išmaniajam) yra teisingi. Pasukite jungiklį į padėtį ON. Įjunkite variklį.

Šviesos diodai užsidega raudona arba oranžine šviesa ir taip rodo, kad vyksta akumuliatoriaus įkrovimas. Patikrinkite salono akumuliatoriaus įtampą su voltmetru ir palyginkite su ankstesniais matavimais. Įtampa turi būti aukštesnė nei anksčiau. Pilnais matuokliais patikrinkite maksimalius srovės duomenis. Šis etapas trunka kelias sekundes, jeigu salono akumuliatorius yra visiškai įkrautas. Patikrinkite įkrovimo akumuliatoriaus įtampą akumuliatoriaus poliuose su voltmetru ir palyginkite su įtampa tarp įkroviklio teigiamojo ir neigiamojo gnybtų.

Skirtumas tarp dviejų jungčių gali būti ne didesnis kaip 0,5 V. Jei įtampų skirtumas didesnis kaip 0,5 V, naudokite didesnio skerspjūvio maitinimo kabelį prijungimui prie teigiamojo įkrovimo akumuliatoriaus poliaus arba pagerinkite įžeminimo jungtį.

12 Valymas

13 Gedimų nustatymas ir šalinimas

Pro( lema Priežastis Priemo5ė
[ rovi lis nevei ia. Šviesos diodai ne-u) sidega.	’ utrū o maitinimo abeliai arba atsi-laisvino jų jungtys.	> Ni rin ite p ar nenutrū o maitinimo abeliai ir neatsilaisvino jungtys.Jeigu negalite rasti pa) eidimo p susi-sie ite su įgaliotuoju techninės prie-) iūros atstovu.
	’ eapti tas L p signalas.Daleidimo ir darbae namelio a umuliato-riaus įtampa netin ama.	> [siti in ite p ad L p yra tin amai pri-jungta ir nesugadinta.> [siti in ite p ad paleidimo ir darbae namelio a umuliatoriaus įtampa yra tin ama.
	Atsirado trumpasis jungimas. Drietaiso saugi li p pavei tą per di-delės srovės p turi pa eisti įgaliotasis techninės prie) iūros atstovas.
Šviesos diodai mir si raudonai ir girdisi pypsėjimas.	Drietaiso saugi lis yra pa) eistas. Drietaiso saugi li p pavei tą per di-delės srovės p turi pa eisti įgaliotasis techninės prie) iūros atstovas.

14 ; tilizaPimas

Da avimo med) iagos perdirbimas. Jei imanoma pa avimo med) iaga sudé ite i atitin amas perdirbimo Giu Eliadè) es.

Jei norite utilizuoti gamini ^p reip itės i vietini perdirbimo centra arba specializuotą pre ybos atstovą ^p uris nurodys ^p aip tai padaryti pagal galiojanį ias atlie u Galinimo taisy les. Drodu tą galima utilizuoti nemo amai.

Jei gaminio sudétyje yra ne ei iamu a umuliatoriup i raunamu a umuliatoriug ar Gviesos Galtiniup prieG utilizuojant jü iGimti nerei ia.

15 Gara5ti3a

Nai omas įstatymų nustatytas garantinis lai otarpis. Jei gaminys pa) eistas ^p susisie ite su jūsų Ġalyje vei ianį iu gamintojo filialu c) r. dometic.comkdealere arba pre iautoju.

Jei rei alingas remontas ir garantinis aptarnavimas ^p pristatydami prietaisą patei ite Giuos do umentusa

b /vito opija su nurodyta pir imo data

b Dretenzijos prie) asti arba gedimo apraGymą

Atmin ite ^p ad savaran i6 as arba neprolesionalus remontas gali tureti pase mių saugai ir anuliuoti garantija.

16 Tech5i5iai uome5Us

	MTLB 40	MTLB 80	MT LB24-40	MT LB24-60	MT LB12/24-20	MT LB12/24-40	MT LB24/12-40	MT LB24/12-80
Ivesties įtampa Ylo lu RT RXlo lu=Ql Ylo lu RT RXlo lu =Ql						==	==
Igvesties įtampa Ylo lu RT RXlo lu=Ql RXlo lu Ql Ylo lu=RT						==	==
L id) iausia jves-ties įtampa	QKo=
Igvesties į rovi-mo srovė	SJ |A X| |A SJ |A T| |A I J |A SJ |A SJ |A X| |A
L id) iausias bu-dėjimo re) imosrovės suvartoji-mas	≤ SImA
L id) iausias eće -tyvumas	YUlr
L arbinė aplin-os temperatūra	nl J li Z lu TJ li Z
Aplin os drėg-mė	≤ YKIr P be ondensato
Apsaugos tipas IDI R
Matmenys I RJ lmmiw RYRlmmiw UKlmm
Svoris RJ XJ ig
hyçys '-B. S k Zi-B. S
Sertiči atas RJ h-J TkJ R QXQRJJ CE YK

LatPiešu

R Svarfgas piezfmes....KRU I Simbolu s aidrojums.... KRU Q oispErfgas droGfbas norEdes.... KRX S /omple tEcija....KI K Dapildu piederumi....KI J T Daredzētais izmantoGanas mērkis.... KI J U Mērkauditorija.... KI R X Nehnis ais apra sts.... KI R Y . zstEdFGana....KI T RJ /onfigureGana....KQI RR V spluatEcija.... KQT RI NfrFGana....KQU RQ Droblēmu novērGana....KQU RS At ritumu pErstrEde....KQU RK Marantija....KQU RT Nehnis ie dati....KQX
