NAUDOJIMO INSTRUKCIJA TF1201 Tryton

Išsaugokite instrukciją, nes gali būti reikalinga vėliau.

¡SPÉJIMAS! Prašome perskaityti visus įspėjimus dėl saugaus naudojimo pažymėtus simboliais ⚠️ bei visas nuorodas dėl saugaus naudojimo.

Žemiau pateikiamų įspėjimų dėl saugos bei saugos nuorodų nesilaikymas gali būti elektros smūgio, gaisro ir/arba sunkių kūno sužalojimų priežastimi. Išsaugokite visus įspėjimus ir visas saugos nuorodas, kad vėliau būtų galima jais pasinaudoti.

Žemiau patektuose įspėjimuose sąvoka „elektros prietaisas” apibudina elektros prietaisą maitinamą elektros energija iš elektros tinklo (maitinimo laidas) arba elektros prietaisą maitinamą akumuliatoriumi (belaidis).

¡SPÉJIMAS! Bendri jspéjimai dél saugaus įrankio naudojimo.

Sauga darbo vietoje:

a) Darbo vietoje turi būti švaru, tvarkinga bei geras apšvietimas. Netvarka bei netinkamas darbo vietos apšvietimas gali būti nelaimingų atsitikimų priežastimi.
b) Nenaudoti elektros prietaiso sprogioje aplinkoje, kurioje yra degüs skysčiai, degios dujos arba dulkės. Elektros prietaiso darbo metu susidaro elektros kibirkštis, todėl gali užsidegti esantis aplinkoje garai.
c) Darbo vietoje negali būti vaikai bei pašaliniai. Dėmesio nukreipimas gali būti elektros prietaiso valdymo praradimo priežastimi.

JSPÉJIMAS! Bendri jspéjimai dél saugaus įrankio naudojimo.

Elektros sauga:

a) Elektros prietaisų kištukai turi atitikti elektros lizdo tipui. Jokiu būdu negalima keisti kištuko. Jeigu elektros prietaisas turi jžeminimą, negalima naudoti ilgintuvo. Originalių kištukų bei lizdy naudojimas sumažina elektros smūgio riziką.
b) Venkite kūno kontakto su jžemintais paviršiais, tokias kaip vamzdžiai, šildytuvai, centrinio šildymo radiatoriai bei šaldytuvais. Kontaktas su jžemintais paviršiais didina elektros smūgio pavojų.
c) Saugokite prietaisą nuo lietaus ir dręgmės. Jeigu vanduo patenka i elektros prietaisą, padidėja elektros smūgio rizika.
d) Nenaudokite laidų ne pagal paskirtį. Neneškite įrenginio paėmę už laido, netraukite už jo norėdami išjungti kištuką iš elektros lizdo. Laidą klokite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeistas laidas gali tapti elektros smūgio priežastimi.
e) Jeigu elektros prietaisas yra naudojamas lauke, laido prailginimui naudokite tik specialiai tam skirtus prailgintuvus. Prailgintuvų skirtų darbui lauke naudojimas sumažina elektros smūgio riziką.
f) Įrankį rekomenduojama jungti į elektros maitinimo tinklą, turintį likutinės srovės įrenginį (RCD), kurio išjungimo srovė yra 30 mA arba mažesnė.
g) Jeigu negalima išvengti elektros prietaiso naudojimo drėgnoje aplinkoje, naudokite RCD įrenginį. RCD įrenginio naudojimas sumažina elektros smūgio riziką.

JSPÉJIMAS! Bendri jspéjimai dėl saugaus įrankio naudojimo.

Žmonių sauga:

a) Prietaisu negali naudotis asmenys (tame tarpe vaikai) turintis fizinius, jutimo arba psichinius negalavimus, taip pat asmenys neturintis darbo patirties arba nesusipažinę su prietaisu, nebent toks darbas vyksta stebint specialistui arba pagal prietaiso naudojimo instrukciją, kurį buvo perduota asmeniu atsakingu už saugą.
b) Bükite atidüs, sutelkite dėmesį į tai, ką Jūs darote ir, dirbdami su elektros prietaisu, vadovaukitės sveiku protu. Nedirbkite su prietaisu, jei esate pavargę arba vartojote narkotikus, alkoholį ar medikamentus. Akimirksnio neatidumas naudojant prietaisą gali tapti rimtų sužalojimų priežastimi.
c) Devėkite tinkamą aprangą. Nešiokite apsauginius akinius. Apsauginės aprangos, tokios kaip dulkių kaukė, neslystantis apsauginiai batai, šalmas, asinės, naudojimas sumažina sužalojimų grėsmę.
d) Saugokitės, kad nejjungtumėte prietaiso atsitiktinai. Prieš jungiant kištuką i elektros lizdą ir/arba prieš akumuliatoriaus jungimą bei prieš paimant arba pernešant prietaisą jsitikinkite, kad prietaisas yra išjungtas. Prietaiso pernešimas su pirštu ant jungiklio arba prietaiso jungimas i maitinimo tinklą gali tapti nelaimingo atsitikimo priežastimi.
e) Prieš jungdami prietaisą pašalinkite raktus. Prietaiso besisukančioje dalyje esantis jrankis ar raktas gali tapti sužalojimų priežastimi.
f) Nepasilenkite pernelyg i priekj. Dirbdami atsistokite patikimai ir visada išlaikykite pusiausvyra. Patikima stovėsena ir tinkama kūno laikysena leis geriau kontroliuoti prietaisą netikėtose situacijose.
g) Dévékite tinkamą aprangą. Nedèvékite plačių drabužių ir papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių prietaiso dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios prietaiso dalys.
h) Jeigu jrenginiai yra pritaikyti prijungimui prie dulkių nusiurbimo ir dulkių surinkėjo, įsitikinkite, kad šie jrenginiai tinkamai prijungti ir panaudoti pagal paskirtį. Dulkių surinkėjų panaudojimas sumažina dulkių poveikio pasekmes.
i) Elektros įrankių naudojimo įgūdžiai, įgyti dažno jų naudojimo metu, negali per daug padidinti Jūsų pasitikėjimo savimi ir leisti nesilaikyti saugos taisyklių. Neatsargiai naudojantis elektros įrankiais, galima rimtai susižeisti per kelias sekundes.

JSPÉJIMAS! Bendri jspéjimai dél saugaus įrankio naudojimo.

Rūpestinga elektros prietaisų priežiūra ir naudojimas

a) Neperkraukite prietaiso. Naudojamo prietaiso galingumas turi atitikti atliekamam darbui. Tinkamai parinktas elektros prietaisas leis atlikti darba gerai ir saugiai.
b) Nenaudokite elektros prietaiso su sugedusiu jungikliu. Elektros prietaisas, kurio nebegalima ijungti ar išjungti, yra pavojingas ir ji reikia remontuoti.
c) Prieš reguliuodami prietaisą, keisdami darbo įrankius arba prieš sandėliavimą ištraukite kištuką iš elektros lizdo ir/arba atjunkite akumuliatorių. Ši saugumo priemonė apsaugos jus nuo netikėto prietaiso įsijungimo.

d) Nenaudojamą prietaisą sandėliuokite vaikams ir nemokantiems juo naudotis arba nesusipažinusiems su instrukcija asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
e) Rūpeestingai prižiūrėkite prietaisą. Patikrinkite, ar besisukančios prietaiso dalys tinkamai veikia ir niekur nekliūva, ar nėra sulūžusių ar šiaip pažeistų dalių, kurios įtakotų elektros prietaiso veikimą. Jeigu yra gedimai suremontuokite prietaisą. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektros prietaisai.
f) Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpeestingai prižiūrėti elektros prietaisai su aštriais pjovimo įrankiais yra lengviau valdomi ir juos geriau kontroliuoti.
g) Elektros prietaisą, papildomus įrankius, darbo įrankius ir t.t. naudokite tik pagal instrukciją, turėdami omeny darbo sąlygas bei atliekamo darbo pobūdį. Elektros prietaiso naudojimas ne pagal paskirtį gali sukelti pavojingas situacijas.
h) Jeigu prietaisas nebuvo naudojamas ilgesnį laiką arba yra naudojamas žemos temperatūros sąlygose, jjunkite jį kelioms minutėms be apkrovos tam, kad tepalas tinkamai pasiskirstytų pavaros mechanizme.
i) Elektros prietaisus valykite minkštu, drėgnu (ne šlapiu) skuduru ir muilu. Nenaudokite benzino, tirpiklių bei kitų priemonių galinčių pažeisti prietaisą.
j) Elektros prietaisą laikykite/transportuokite tik po to, kai jsitikinsite, kad jo visos besisukančios dalis yra užblokuotos ir saugomos originaliomis, specialiai tam skirtomis detalėmis.
k) Elektros prietaisą laikykite sausoje, apsaugotoje nuo dulkių bei drėgmės vietoje.
1) Elektros prietaisą transportuokite originalioje pakuotėje, saugančioje nuo mechaninių pažeidimų.
m) Rankenos ir kiti įrankio laikymo paviršiai turi būti švarūs, nealiejuoti ir netepaluoti. Jeigu rankenos ir kiti įrankio laikymo paviršiai yra slidūs, netikėtose situacijose negalėsite įrankio saugiai laikyti ir valdyti.

JSPÈJIMAS! Bendri jspèjimai dėl saugaus įrankio naudojimo.

Remontas:

a) Garantinį ir pogarantinį elektros įrankių remonta atlieka PROFIX servisas, todėl garantuojama aukščiausia remonto darbų kokybė bei originalios atsarginės dalys.
b) Jeigu maitinimo laidas bus pažeistas ir bus tuo metu jungtas i lizda, tai turi būti pakeistas specialiu laidu arba rinkiniu, prieinamu pas gamintoją arba specialiame remonto punkte.

ISPÈJIMAS!

Darbo su elektros prietaisu metu laikykitės pagrindinių saugaus darbo nuorodų. Tokiu būdu išvengsite gaisro, elektros smūgio bei mechaninių susižalojimų pavojaus.

FREZAVIMO MAŠINĚLĚ

Papildomi saugos reikalavimai:

a) Frezavimo mašinėlės operatorius turėtų būti susipažinęs su prietaiso valdymu, turi mokėti atlikti jos reguliavimą. Asmenys iki 18 metų negali dirbti su frezavimo mašinėlę. Šis draudimas netaikomas jaunimui virš 16 metų, jei darbas atliekamas profesini mokymo metu bei darba prižiūri atsakingas už saugą asmuo.

b) Darbo metu būtina naudoti asmenines apsaugos priemones. Visada dévékite apsauginius akinius ir naudokite klausos apsaugos priemones. Jei reikia, naudokite apsauginę kaukę. Akių apsaugos priemonės turi sustabdyti įvairių medžiagų atplaišas. Klausos apsaugos priemonės turi saugoti nuo neigiamo triukšmo poveikio. Dulkių kaukės ir kvėpavimo takų apsaugos priemonės turi filtruoti dulkių dalelės, susidarančias darbo metu.
c) Visada naudokite dulkių nusiurbimo įrenginius. Kai kurių medienos produktų apdirbimo metu susidaro pavojingos sveikatai dulkės.
d) Dévékite tinkamus apsauginius drabužius. Nedévékite per plačių drabužių ir papuošalų. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios prietaiso dalys. Ant ilgų plaukų dévékite specialų tinklelj.
e) Elektrinį įrankį naudokite tik toms medžiagoms, kurios nurodomos skyriuje „naudojimas pagal paskirtį“. Priešingu atveju įrankis gali sugesti dėl perkrovos.
f) Niekada nedirbkite su ruošiniu, kuriame yra metaliniai elementai, viniai arba varžtai. Tai gali sugadinti įrankį arba padidinti vibravimą.
g) Draudžiama dirbti su medžiagomis, kurių sudėtyje yra asbestas. Asbestas gali būti navikinių susirgimų priežastimi.
h) Leistinas darbo įrankio apsukų greitis negali būti mažesnis nei nurodomas maksimalus apsukų greitis įrankio firminėje lentelėje. Darbinis įrankis besisukantis didesniu greičiu gali lūžti, o dalys atskilti.
i) Frezos bei kiti darbiniai jrankiai turi tiksliai atitikti elektrinio jrankio laikiklj. Darbiniai jrankiai neatitinkantis jrankio laikiklj sukasi netolygiai, stipriai vibruoja, o jrankis gali tapti nevaldomas.
j) Nenaudokite sudilusių bei susidėvėjusių frezavimo įrankių. Sudilusios arba susidėvėjusios frezos sukelia didelį trynimą, gali užstrigti bei suamžina įrankio pusiausvyrą. Tai yra labai pavojinga bei gali sukelti rimtą avariįą, kurios metu gali būti sužalotas įrankio operatorius ir/arba asmenys, esantys netoliese.
k) Dirbdami elektroninį įrankį laikykite tvirtai suėmę abejomis rankomis bei pasirūpinkite, kad kūno pozicija būtų stabili. Elektrinis įrankis abejomis rankomis valdomas tvirčiau.
1) Ruošinj prispauskite apkabomis ant stabilaus pamato arba naudojant kitas priemones užtikrinkite, kad frezuojant jis negalėtų išslysti. Jei ruošinis yra prilaikomas ranka arba prispaudžiamas prie kūno yra nestabilus, o tai gali būti kontrolės praradimo priežastimi.
m) Nedėkite ruošinio ant kietų paviršių, tokių kaip betonas, akmuo ir pan. Iškištas pjovimo įrankis gali sukelti atatranką.
n) Elektrinis įrankis prisilietimo metu prie ruošinio turi būti jjungtas. Kitu atveju yra atatrankos pavojus, nes įrankis gali užsiblokuoti ruošinyje.
o) Draudžiama liesti besisukančią frezą bei laikyti rankas dirbančios frezos diapazone. Antra ranka laikykite už papildomą rankeną arba už korpusą. Elektrinis įrankis abejomis rankomis valdomas tvirčiau bei mažėja susižalojimo rizika.
p) Darbo metu, kai yra pavojus, kad elektrinis įrankis gali paliesti elektros laidus arba savo maitinimo laidą, laikykite jį už izoliuotų rankenų. Palietus laidą, kuriuo teka elektros srovė, metalinėse elektrinio įrankio dalyse gali atsirasti įtampa ir trenkti

elektros smūgis.

q) Naudokite paslėptų elektros laidų paieškos prietaisus arba kreipkitės pagalbos i savivaldybes įmones. Palietus laidą, kuriuo teka elektros srovė kyla gaisro bei elektros smūgio pavojus. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas. Vandentiekio vamzdžių sužalojimas sukelia turtinę žalą bei gali sukelti elektros smūgį.
r) Maitinimo laidą laikykite atokiau nuo besisukančių įrankių. Kontrolės praradimo atveju maitinimo laidas gali būti įtrauktas arba perpjautas.
s) Draudžiama naudotis elektriniu įrankiu, jei jo maitinimo laidas yra pažeistas. Negalima liesti pažeisto maitinimo laido; maitinimo laido pažeidimo atveju būtina ištraukti kištuką iš elektros lizdo. Pažeistas laidas sukelia didesnį elektros smūgio pavojų.
t) Niekada nepadėkite elektrinio įrankio, kol darbinis įrankis visiškai nesustojo. Besisukantis darbinis įrankis gali prisiliesti prie paviršiaus, ant kurio padedama, elektrinis įrankis gali tapti nebevaldomas.
u) Niekada nejjunkite elektrinio įrankio nešant ji. Netyčia prisilietus prie besisukančio darbinio įrankio gali būti įtraukti drabužiai, kyla sužalojimo pavojus.

IRANKIO PASKIRTIS:

Vertikali frezavimo mašinėlė yra skirta išpjovų frezavimui, briaunų apvalinimui, profiliavimui, išilginių griovelių pjovimui medienoje, plastmasėje bei lengvose statybiniuose medžiagose, naudojant tinkamas frezas. Frezavimo mašinėlės negalima naudoti metalo, akmens ir panašių medžiagų apdirbimui.

Prietaisas nėra skirtas naudoti pramonėje arba profesionaliems darbams atlikti. Jei prietaisas yra naudojamas komercinėje ar pramoninėje veikloje, prarandama garantija.

Bet koks frezavimo mašinėlės naudojimas ne pagal paskirtį yra draudžiamas. Tokiu atveju prarandama garantija o gamintojas neatsako už patirtas dėl netinkamo prietaiso naudojimo žalas.

Bet kokios prietaiso modifikacijos padarytos naudotoju atleidžia gamintoją nuo atsakomybės už žalas patirtas tokiu atveju naudotoju bei aplinkiniams.

Tinkamas naudojimas taip pat apima tinkama elektros prietaiso priežiūrą, sandėliavimą, transportavimą bei remontą.

Elektros prietaiso remonta galima atlikti tik specialiuose punktuose nurodytuose gamintoju. Prietaisų, maitinamų elektra remonta gali atlikti tik įgalioti asmenys.

LIKUTINĖ RIZIKA:

Nepaisant tinkamo prietaiso naudojimo negalima visiškai išvengti rizikos. Galimi rizikos faktoriai:

• drabužių arba plaukų įtraukimas besisukančiomis dalimis;
• kūno sužalojimai prisilietus prie besisukančio prietaiso;
• nudegimai keičiant darbinį įrankį (kai kurie įrankiai įkaista darbo metu; todėl, norėdami išvengti nudegimų, naudokite apsaugines pirštines);
• darbinio įrankio plyšiai/lūžiai;
• klausos praradimas del triukšmo poveikio, dirbant be klausos apsaugos priemonių;
• akių arba veido sužalojimai medžiagos atplaišomis;
• ruošinio arba jo dalelių atatranka.

KOMPLEKTAVIMAS:

• 1 vnt.Frezavimo mašinélé
• Priveržimo veržlé - 1vnt.
• Spyruoklé - 1 vnt.
  • Užveržimo įvorė - 2 vnt. (6 mm, 8 mm)
  • Gylio ribotuvas - 1 vnt.
• Dulkių nusiurbimo jungtis - 1 vnt.
• Dulkių nusiurbimo jungties tvirtinimo varžtai - 2 vnt.
  • Lygiagretusiskreipiklis - 1 vnt.
• Lygiagrečiojo kreipiklio kreipiamiejistrypai - 2 vnt.
• Spyruoklinėspoveržlės - 2 vnt.
• Kreipiklio kreipiamuju strypu tvirtinimo varžtai - 2 vnt.
• Frezavimo antgalis su sparnuotaja veržle - 1 vnt.
• Kopijavimo antgalis - 1 vnt.
• Plokščiasis raktas su pailga anga - 1 vnt.
• Naudojimo instrukcija - 1 vnt.
  • Garantinis lapas - 1 vnt.

PRIETAISO ELEMENTAI (žiūrėkite pav.A):

Prietaiso dalių numeracija atitinka grafinėms piešiniams 2 puslapio naudojimo instrukcijos:

1. Apsukų reguliavimo rankenėlė
2. Rankena
3. Priveržimo veržlě
4. Užspaudžiančioji įvorė 8 mm (įmontuota užspaudžiančioje veržlėje 3)
5. Lygiagrečiosios kreipiančiosios strypą tvirtinantysis varžas
6. Lygiagrečiosios kreipiančiosios kreipiančiujų strypų tvirtinimas
7. Pagrindiné plokšte
8. Slydimo plokště

9. Pakopinis gylio ribotuvas

10. Veleno blokavimo mygtukas

11. Gylio ribotuvo sparnuotasis varžtas

12. Gylio ribotuvas

13. Rodyklé

14. Reguliuojančioji rankenėlė (tikslus frezavimo gylio reguliavimas)

15. Frezavimo gylio reguliavimo skalė

16. Blokavimo svirtis

17. Freza*

18. Angos dulkių nusiurbimo antgaliui

19. Slydimo stulpelis

20. Jungiklis jjungti/išjungti

21. Saugos mygtukas

22. Frezavimo antgalis su sparnuotaja veržle

23. Lygiagretusis kreipiklis

24. Lygiagrečiosios kreipiančiosios pastumiamieji strypai su varžtais ir spyruoklinėmis poveržlėmis

25. Plokščiasis raktas su pailga anga

26. Dulkių nusiurbimo jungtis

27. Redukcinė jungtis

28. Užveržimo įvorė 6 mm

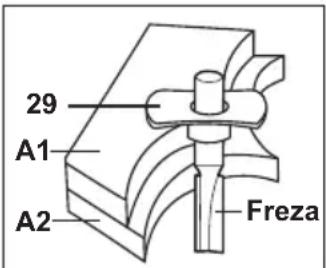

29. Kopijavimo antgalis

30. Tvirtinimo varžtai

* Aprašomi priedai tai TF1201 modelio standartiniai priedai.

TECHNINIAI DUOMENYS:

Nominali įtampa	230 V
Nominalus dažnis	50 Hz
Nominalus pajėgumas	1200 W
Apsukų greitis	11000-30000/min
Frezavimo mašinėlės korpuso žingsnis	55 mm
Įvorės skersmuo	6 mm, 8 mm
Prietaiso klasė	II / ☐
Maitinimo laido ilgis	3 m
Masė	2,55 kg

■ Informacija apie triukšmą ir vibraciją

TRIUKŠMO/VIBRACIJOS lygio matavimai atlikti pagal EN 60745 standartą. Prietaiso garso slėgio lygis (LpA) - 84,7 dB(A), garso galios lygis (LwA) - 95,7 dB(A). Matavimo paklaida KpA/KwA=3dB(A).

JSPĖJIMAS! Naudokite klausos apsaugos priemones!

Vibracijos lygis: 5,06 m/s ^2 . Matavimo paklaida K=1,5 m/s ^2 .

Pateiktas virpesių lygis yra reprezentatyvus pagrindiniams prietaiso panaudojimams. Jeigu elektros prietaisas bus panaudotas kitiems tikslams arba su kitais papildomais darbo įrankiais bei jeigu nebus tinkamai prižiūrimas, virpesių lygis gali skirtis.

Pateiktos aukščiau priežastys gali padidinti vibracijų lygi darbo metu. Būtina panaudoti papildomas priemones, saugančias naudotoją nuo vibracijų pasekmių, pav.: prietaiso ir darbo įrankių priežiūra, veiksmų eilės nustatymas.

Deklaruotos bendros vibracijos ir triukšmo vertės išmatuotos, taikant standartinį bandymo metodą, ir gali būti naudojamos įrankių lyginimui. Deklaruotos bendros vibracijos ir triukšmo vertės gali būti naudojamos pradiniam poveikio vertinimui.

Įspėjimai:

Vibracija ir triukšmas elektros įrankio naudojimo metu gali skirtis nuo deklaruojamos vertės, kadangi tai priklauso nuo įrankio naudojimo būdo ir apdirbamo objekto.

Būtina apibrėžti operatoriaus darbo saugos priemones. Jos turi remtis poveikio vertinimu realioje įrankio naudojimo situacijoje (atsižvelgiant į visas darbo ciklo dalis: laiką, kuomet įrankis yra išjungtas ir kuomet veikia tuščia eiga, išskyrus jungimo laiką).

PRIEŠ PRADEDANT DARBA:

1. Isitikinkite, kad maitinimo šaltinio parametrai atitinka prietaiso parametrus, nurodytus firminėje prietaiso duomenų lentelėje.
2. Jei naudojate ilgintuvą, jšitikinkite, kad jo parametrai, laidų skerspjūviai atitinka prietaiso parametrus. Patariama naudoti kuo trumpesnius prailgintuvus. Prailgintuvas turi būti išvyniotas visame ilgyje.
3. Prieš atlikdami prietaiso nustatymus, visada ištraukite kištuką iš elektros lizdo.
4. Prieš jjungiant prietaisą visi jo elementai turi būti tinkamai sumontuoti.

MONTAVIMAS:

DÊMESIO!

Prieš montavimą, reguliaciją arba priedų keitimą būtina ištraukti kištuką iš elektros lizdo.

■ Dulkių nusiurbimo jungties montavimas (žiūrėkite pav. B)

JSPÈJIMAS! Kai kurios medienos rūšių dulkės, pvz. qžuolo arba buko yra pavojingos sveikatai, net yra laikomos kancerogeninėmis, ypač kartu su kitomis medienos

apdirbimo medžiagomis (chromatai, medienos impregnavimo medžiagos). Tam, kad užtikrinti saugumą ir švarą darbo vietoje būtina naudoti dulkių nusiurbimo sistemas, pritaikytas susidarančių dulkių tipui. Taip pat darbo vietoje būtina užtikrinti gera ventilaciją bei dvėti dulkių kaukę su P2 klasės filtru. Venkite dulkių kaupimosi darbo vietoje, nes jie gali lengvai užsidegti. Dulkių nusiurbimo jungtį (26) galima užmontuoti taip, kad žarnos prijungimas būtų nukreiptas i prietaiso priekį.

Dviem tvirtinančiaisiais varžtais (30) pritvirtinkite dulkių nusiurbimo antgalį prie pagrindinės plokštės (7).

Prie jungties (26) galima prijungti pramoninj siurblj, pritaikytą medžiagos tipui. Išorinis žarnos jungties skersmuo siekia 40 mm, o vidinis - 35 mm. Dulkių siurblį taip pat galima prijungti redukcine jungtimi, kurios išorinis skersmuo yra 35 mm, o vidinis 32 mm. Tuo tikslu redukcinę jungtį (27) jkiškite į antgalį (26) ir prie jos prijunkite pramoninį dulkių siurblį.

Optimalų dulkių nusiurbimo našumą gausite, jei reguliariai valysite prijungimo jungtį (26).

■ Užveržimojvorės montavimas bei frezavimo jrankių keitimas

DĖMESIO! Dirbdami su frezavimojrankiais būkite itin atidūs – susižalojimo rizika. Uždedant arba keičiant frezq naudokite apsaugines pirštines.

Priklausomai nuo poreikių galite pasirinkti įvairių tipų ir turinčias įvairias savybes frezas. Visada naudokite trumpiausią pjovimo ilgį turinčią frezą, reikalingą atlikti normą pjovimą. Tokiu būdų mažinamas smūgių bei vibracijos lygis.

Greitapjovio plieno frezos – skirtos minkštu medžiagų, tokių kaip, pvz. mediena bei plastikas frezavimui.

Cementuoto karbido frezos – tinka medžio drožlių plokščių, plastiko bei kietos medienos apdorojimui.

Prietaisas yra skirtas naudoti su freza, kurios koto skersmuo turi ne daugiau nei 8 mm. Pridedamos užveržimo jvorės gali būti naudojamos su frezomis, kurių koto skersmuo - 6 arba 8 mm. Naudokite tik švarias bei geros techninės būklės frezas.

Keisdami darbinį įrankį laikykitės šių nuorodu.

1. Frezavimo mašinėlę padėkite lygiame, neslidžiame paviršiuje.
2. Parinkite frezą bei užveržimo jvorę.
3. Paspauskite veleno blokavimo mygtuką (10) bei prilaikykite šioje padėtyje. Jei reikia, ranka pasukite veleną, kol išgirsite spragtelėjimą.
4. Plokščiuoju raktu (25) atsukite įrankio laikiklio (3) prispaudžiančiają verzlę (žiūr. pav. C).
5. Ivorę jveskite i įrankio laikiklj ir prilaikykite užspausta.
6. Ant veleno sriegio užsukite užveržimo veržlę.

DÉMESIO!

Užveržimo įvorės neužveržkite prieš frezos montavimą, nes įvorė gali sugesti.

1. Frezą (17) jveskite jivorę mażiausiai 20 mm gylyje.
2. Prilaikykite veleno blokavimo mygtuką ir gerai užveržkite veržlę.
3. Prieš jjungdami prietaisą įsitikinkite, kad frezą tinkamai uždėta ir laisvai sukasi.

NUORODOS:

• Prietaisas pristatomas su uždėta laikiklyje 8 mm užveržimo įvore. Keičiant frezą, kurios kotelio skersmuo yra toks pat, pakanka tik užsukti veržlę. Nereikia nuimti užveržimo įvorės.
• Norėdami palengvinti užveržimo įvorės arba frezos montavimą, nuimkite dulkių nusiurbimo jungtį (26).

FREZOS (žiūr. pav. D):

Žemiau pateiktoje lentelėje nurodomos dažniausiai naudojamos frezos*.

Aprašymas	Panaudojimas
Pirštinė freza (1)	Grioveliai ir špantai.
Pirštinė freza (2)	Grioveliai ir špantai.
Freza trapecijos formos grioveliams (3)	Įdubimai ir „kregždės uodega“.
Pirštinė freza (4)	Grioveliai ir špantai.
V formos freza (5)	Grioveliai, graviravimas ir briaunų apvalinimas.
Cilindrinė freza (6)	Griovelių frezavimas, graviravimas dekoratyvinis briaunų frezavimas.
Freza grioveliams (7)	Dekoratyvinis briaunų frezavimas.
Freza kampams apvalinti (8)	Dekoratyvinis briaunų frezavimas.
Freza apvalinimui (9)	Briaunų apvalinimas.
Freza apvalinimui (10)	Briaunų apvalinimas.
Freza profiliavimui (11)	Laminato arba kitos medienos profiliavimas; tikslus profiliavimas.
Freza briaunų nusklembimui(12)	Briaunų nusklembimas.

* 1Aprašomi priedai tai TF120 modelio standartiniai priedai.

■ Lygiagrečiojo kreipiklio montavimas

Kartu su elektros įrankiu pristatyta lygiagreti kreipiančioji (23), kuri žymiai palengvina apdirbamos medžiagos kraštui lygiagrečių griovelių ar įdubų frezavimą.

Kreipiančioji (23) pristatoma išmontuota, todėl ją reikia sujungti su pastumiamaisiais strypais (24).

1. Kryžminiu atsuktuvu atsukite abu varžtus iš pastumiamujų strypų (24).
2. Pastumiamujų strypų (24) galus su vidiniais sriegiais įkiškite į lygiagrečiosios kreipiančiosios (23) angas ir pritvirtinkite tvirtinančiaisiais varžtais bei spyruoklinėmis poveržlėmis. (žiūr. pav. E).
3. Atsižvelgiant i atliekamą darbą, lygiagrečiosios kreipiančiosios (23) kreipiančuosius strypus galima jkišti i pagrindinėje plokštėje (1) esančias tvirtinimo angas (6) iš kairės arba iš dešinės jrenginio pusės.
4. Lygiagretujj kreipiklj (23) nustatykite iki reikiamo atstumo ir užfiksuokitetvirtinimo varžtais (5) (žiūr. pav. F).

■ Skriestuvo smaigalio montavimas

Frezavimo antgaliu (22) galima frezuoti apvalias formas.

1. Pasukite lygiagrečiają kreipiančiają (23), t.y. kreipiančiosios kraštą nukreipkite aukštyn. Kreipiančiosios plokšteje yra dvi angos, kurias galima panaudoti frezavimui ratu arba kreiviu pjovimui.
2. Sparnuotaja veržle pritvirtinkite frezavimo antgalj (22) prie lygiagrečiosios kreipiančiosios (23). Sukdami prilaikykite antgalj (22) pailgaja plokščiojorakto(25) anga (žiūr.pav. G).
3. Antgali (22) nustatykite pažymėtame frezuojamo apskritimo centre ir jbeskite i medžiagą.

■ Kopijavimo antgalio tvirtinimas

Komplekte yra kopijavimo antgalis (29), skirtas tokios pat formos elementų gaminimui.

Kopijavimo antgalis tvirtinamas nuo slankiosios plokstės (8) pusės dviem ilgais varžtais (30) (tais pačiais varžtais tvirtinamas ir dulkių nusiurbimo

antgalis (26)). Antgalis turi būti pritvirtintas taip, kad jo viršus būtų nukreiptas frezuojamos medžiagos link (žiūr. pav. H).

FREZAVIMO GYLIO NUSTATYMAS:

DĖMESIO! Frezavimo gylio nustatymą galima atlikti tik, kai elektros įrankis yra išjungtas.

Norėdami nustatyti frezavimo gylį atlikite šiuos veiksmus:

1. Elektros įrankį su pritvirtinta freza padėkite ant ruošinio.
2. Pasukitebuferi (9) taip, kad jisatsirastužemiausioje padetyje.
3. Atlaisvinkite sparnuotajj varžtą (11), kad gylio ribotuvas (12) laisvai judėtų (žiūr.pav. I).
4. Blokavimo svirtj (16) pasukite link rodyklės A (žiūr. pav. J) ir nuleiskite frezavimo mašinėlę į apačią, kol freza pasiekia ruošinį.
5. Pasukite blokavimo svirti (16) link rodyklės B bei užfiksuokite frezavimo gylį šioje padėtyje.
6. Gylio ribotuvą (12) paspauskite žemyn, iki žemiausio pakopinio gylio ribotuvo (9) lygio (žiūr. pav. K). Rodyklę (13) pasukite j„0“ frezavimo gylio reguliavimo padalos (15) padėtį.
7. Naudodami mastelj gylio ribotuve nustatykite norimą frezavimo gyli; tam tikslui pakelkite ribotuvą ir użsukite sparnuotajj varztą (11). Atlikus šiuos veiksmus, rodyklės (13) nebejudinkite.
8. Blokavimo svirtį (16) pasukite link rodyklės A ir nustatykite frezavimo mašinėlę aukščiausioje padėtyje.
9. Atlikdami bandomajj frezavimą, patikrinkite nustatymus atlikdami bandomajj frezavimą (naudokite medžiagos likučius).

Atliekant frezavimą dideliame gylyje, darbą atlikite keliais etapais. Naudojant pakopinį gylio ribotuvą (9) frezavimą galima padalinti į kelius etapus. Tam tikslui būtina nustatyti norimą frezavimo gylį žemiausiamė pakopinio gylio ribotuvo lygyje ir pradėti nuo mažiausio gylio.

Atstumas tarp ribotuvo pakopų - apie 10 mm. Atstumą taip pat galima keisti, pasukant buferį (9) reguliuojančiuosius varžtus.

DÉMESIO! Gylio ribotuvo padėtį būtina, pakeitus frezą, kiekvieną kartą patikrinti, nes frezos turi skirtingą ilgį.

■ Papildomas frezavimo gylio reguliavimas

Tiksliai frezavimo gylis reguliuojamas rankenėle (14).

• Atleiskite fiksuojančiają svirtį (16), pasukdami A rodyklės kryptimi (žiūr. pav. J), bei paspauskite įrenginį žemyn taip, kad greičio ribotuvas (12) atsirastų ant buferio (9).
• Užfiksuokite fiksuojančiają svirtį (16), pasukdami ją B rodyklės kryptimi.
• Reguliuojančiaja rankenėle (14) nustatykite frezavimo gylį.
• Atleiskite fiksuojančiają svirtį (16), pasukdami A rodyklės kryptimi, bei vėl pakelkite jrenginį. Patikrinkite esamą frezavimo gylį.

DARBAS:

■ ljungimas / išjungimas

Prieš jungdami prietaisą nustatykite frezavimo gylj (žiūrėkite „FREZAVIMO GYLIO NUSTATYMAS“).

1. Norėdami jjungti elektrinį prietaisą iš karto paspauskite saugos mygtuką (21), o po to jungiklį jjungti/išjungti (20) ir prilaikykite jį šioje padėtyje. Irenginį jjungus, galima atleisti saugos mygtuką (21).
2. Norėdami išjungti elektrini prietaisą atlaisvinkite jungiklj jungti/išjungti(20).

PASTABA: Saugos sumetimais jungiklio jungti/išjungti (20) negalima palikti užblokuoto pastoviam darbui. Darbo metu jungiklis visq laiką turi būti laikomas prispaustas.

■ Apsukų reguliavimas (žiūr. pav. A)

Apsukų valdymo rankenėle (1) galima nustatyti apsukų greitį (taip pat darbo metu). Reguliavimo diapazonas nuo 11000 iki 30000 min ^-1 . Galima pasirinkti 7 jungiklio padėtis.

1-2 = mažos apsukos 3-4 = vidutinės apsukos 5-7 = didelės apsukos Apsukų skaičius priklauso nuo apdorojamos medžiagos ir frezos skersmens. Tai galima nustatyti tik atlikus bandymus. Jei freza yra mažo skersmens iš karto nustatykite didelį apsukų skaičių, jei yra didelio skersmens – mažesnį apsukų skaičių.

■ Frezavimas

DĖMESIO! Frezas saugokite nuo kritimų ir smūgių.

1. Nustatykite norimą frezavimo gylj (žiūrėkite „FREZAVIMO GYLIO NUSTATYMAS“).
2. Elektrinj jranki su uždėta freza nustatykite ruošinyje ir jjunkite.
3. Nustatykite apsukųgreitį (žiūrėkite „Apsukųreguliavimas”).
4. Patikrinkite jrankio nustatymus, naudokite medžiagos likučius.
5. Leiskite jrankiui pasiekti maksimalų apsukų greitį. Iš karto nuleiskite frezą iki darbinės padėties, o po to užfiksuokite blokavimo svirtimi (16).
6. Laikydami prietaisą abejomis rankomis už abidvi rankenas, atlikite frezavimą; stenkitės, kad įrankis judėtų tolygiai.
7. Užbaigus darbą vėl nustatykite frezą iki viršutinės padėties.
8. lšjunkite prietaisą.

■ Frezavimas su pakopiniu gylio ribotuvu

Didelių ruošinių frezavimo atveju, pvz. atliekant įlankų frezavimą, galima pritvirtinti prie ruošinio lentą arba lentele ir panaudoti jas kaip papildomą ribotuvą. Frezavimo mašinėlę būtina vesti plokščioje pagrindinės plokštės pusėje, palei pagalbinioribotuvo (žiūr.pav.L).

■ Frezavimo kryptis ir pjovimas

Frezavimo mašinėlės velenas sukasi pagal laikrodžio rodykles, žiūrint iš viršaus. Norėdami gauti kuo geresnę pjovimo kontrolę bei kokybę, nenaudokite jėgos, judinkite įrankį ruošinyje taip, kad frezavimo mašinėlė judėtų savaime. Netinkama pastumos kryptis gali sukelti netinkamus frezos judesius.

DÉMESIO! Frezavimo kryptis visada turi būti priešinga frezos sukimosi krypties atžvilgiu (priěspriešinis frezavimas). Kai frezavimas atliekamas pagal frezos sukimosi kryptj

(frezavimas viena kryptimi be priešpriešinio judėjimo), frezavimo mašinėle gali iššokti iš operatoriaus rankų.

Teisinga pastūmos kryptis parodyta toliau pateiktoje iliustracijoje. Jei pjovimas yra atliekamas aplink ruošinio krašto, būtina stumti frezavimo mašinėlę priešinga laikrodžio rodyklių kryptimi. Jei frezavimas atliekamas paviršiaus viduje, kaip nurodoma paveikslėlyje, būtina stumti frezavimo mašinėlę pagal laikrodžio rodykles.

DÉMESIO: Pastumos kryptis yra ypatingai svarbi, kai naudojama kreipiančioji freza arba atliekamas rankinis ruošinio briaunų frezavimas.

Pastumos greitis:

Svarbu dirbti naudojant tinkamą prietaiso pastumą. Prieš atliekant darbą rekomenduojame atlikti bandomajį frezavimą (naudokite tam medžiagos likučius). Tokiu būdu galėsite parinkti tinkamą darbo greitį.

Prietaisą būtina stumti vidutiniu greičiu. Minkštos medžiagos reikalauja didesnio greičio nei kietos medžiagos.

Frezavimo mašinėlės variklis gali užgęsti, jei bus netinkamai naudojamas ir perkrautas. Tam, kad išvengti potencialių prietaiso gedimų, būtina sumažinti pastumos greitį.

Per žema pastuma:

Freza gali per daug jkaisti. Jei apdorojama degi medžiaga, pvz. mediena, ruošinis gali užsidegti.

Per aukšta pastuma:

Freza gali būti pažeista, o frezavimo kokybė bus labai žema – ruošinis bus nelygus.

Prieš ištraukdami ruošinį bei padedami įrankį, palaukite, kol freza visiškai sustoja.

■ Briaunų frezavimas arba fasoninis frezavimas

Briaunų frezavimo arba fasoninio frezavimo metu be kreipiklio būtina naudoti kreipiančiają frezą arba freza su guoliais. Apatinė kreipiančiosios frezos dali tai velenas be pjovimo briaunomis. Frezose su guoliais naudojami rutuliniai guoliai.

ljungta elektrini įrankį pristumkite prie ruošinio šono ir pradekite frezavimą, kol vedantysis strypas, arba rutulinės frezos guoliai, atsirems ant ruošinio krašto.

Vedančioji dalis stumiama ruošinio kraštu vienu metu atlieka pjovimą bei dekoratyvinį frezavimą. Briauna, kurioje stumiama vedančioji dalis turi būti idealiai lygi, nes kiekvienas nelygumas yra pernešamas ant frezuojamo paviršiaus.

Frezavimo mašinėlę ruošinio kraštu veskite laikydami abejomis rankomis, atkreipkite dėmesį prietaiso pasvirimą. Per didelis prispaudimas gali pažeisti ruošinio briaunas.

Jei ruošinio briaunos yra su dryžais, iš karto frezavimą būtina atlikti skersai dryžu, o po to išilgai briaunos. Tokiu būdu maksimaliai mažinama ruošinio briaunų sužalojimo tikimybė.

■ Frezavimas su lygiagrečiuoju kreipikliu

Norėdami atlikti frezavimą išilgai tiesiųjų briaunų atliktie šiuos veiksmus:

1. Uždėkite lygiagretųjį kreipiklį (23) pagal aprašymą nurodytą punkte „Lygiagrečiojo kreipiklio montavimas“.

2. Jungtą elektrinį įrankį veskite šiek tiek prispausdami lygiagrečiojo kreipiklio šoną išilgai ruošinio briauna, stenkitės, kad pastuma būtu tolygi (žiūr. pav. M).

■ Frezavimas naudojant skriestuvo smaigalj

Atliekant frezavimą rato paviršuje galima naudoti skriestuvo smaigalį (22).

1. Uždėkite skriestuvo smaigalį (22) pagal aprašymą nurodytą punkte „Skriestuvo smaigalį montavimas“.

2. Nustatykite skriestuvo smaigalj (22) frezuojamo paviršiaus centre ir prispauskite.

3. Ijungta elektrini jranki veskite naudodami dešiniaja rankeną ir skriestuvo rankeną (žiūr. pav. N). Atkreipkite dėmesį i frezavimokryptį!

■ Rankinis frezavimas

Atlikdami rankinį frezavimą mažo skersmens freza galima gauti daug įvairių efektų. Paprastai amatininkas braižo kontūrus ruošinyje, o po to išnaudoja juos kaip vedančiąsias linijas.

- Naudokite tik plokščius frezavimo nustatymus!

- Darbo metu atkreipkite dėmesį i frezos sukimosi kryptį.

■ Frezavimas, naudojant kopijavimo antgali

Nuoroda! Šablonas turi būti ne žemesnis nei kopijavimo antgalio (29) jungės aukštis.

Nuoroda! Išsirinkite frezą, kuri yra mažesnė nei vidinis kopijavimo antgalio skersmuo.

1. Laikydamiesi „Kopijavimo antgalio tvirtinimas“ dalyje pateiktų instrukciju, pritvirtinkite kopijavimo antgali (29).

2. Ant frezavimo stalo paděkite apdirbimui skirtą elementą (A2), o ant jo užděkite pavyzdini šabloną (A1).

3. Pastumkite pavyzdinį šabloną link apdirbamojo elemento taip, kad kopijavimo antgalio jungė, besiremdama elementu A1, galėtų nupjauti nereikalingą A2 elemento medžiagos dalį.

1. Abu elementus stipriai pritvirtinkite prie frezavimo stalo.
2. Junkite jrenginj, nuleiskite i darbinę padėtį (patariama frezavimą atlikti etapais) ir užfiksuokite pastūmos fiksavimo svirtimi (16).
3. Pradėkite frezuoti, prispausdami kopijuojančiojo antgalio junge prie pavyzdinio elemento A1.

PRIEŽIŪRA:

Prietaisas nereikalauja ypatingos priežiūros, tačiau siekiant užtikrinti gerą nuolatinį veikimą be gedimų būtina reguliariai prietaisą valyti.

DĖMESIO! Prieš atlikdami priežiūros darbus išjunkite prietaisą ir ištraukite jo kištuką iš elektros lizdo.

Po darbo rekomenduojama prapusti ventiliacines angas ir

jrankių laikiklj suslėgtu oru (ne daugiau nei 0,3 MPa). Tai apsaugos guolius, pašalins dulkes iš ventiliacinių angų ir tokiu būdu pagerinamas variklio aušinimas.

DĖMESIO! Atlikdami valymą suslėgtu oru dévėkite apsauginius akinius. Išorines plastikines dalis valykite drėgnu skudurėliu su švelnia valymo priemone. Atkreipkite dėmesį, kad vanduo nepatektų i prietaiso vidų.

DÈMESIO: NIEKADA nenaudokite tirpikliu.

Laikas nuo laiko tepkite slydimo stulpelius.

LAIKYMAS:

Elektros prietaisą transportuokite ir laikykite specialiai tam skirtoje déžėje, saugančioje nuo drėgmės, dulkių ir smulkių objektų jsiskverbimo, ypač saugokite ventiliacines angas. Smulkūs elementai, patenkantis į korpusą gali pažeisti variklj.

PIKTOGRAMAI:

Paveikslėlių esančių prietaiso firminėje lentelėje ir informaciniuose lipdukuose paaiškinimas:

«Prieš ijungdami perskaitykite naudojimo instrukciją!»

«Visada dévékite apsauginius akinius!»

«Naudokite dulkių kaukę!»

«Naudokite klausos apsaugos priemones!»

«Il apsaugos klasės įrankis su dviguba izoliacija»

«Prietaisas atitinka EB reikalavimus»

APLINKOS APSAUGA:

DĖMESIO: Pateiktas simbolis reiškia, kad panaudotus prietaisus draudžiama išmesti kartu su kitomis atliekomis (už pažeidimą gresia piniginė bauda). Panaudoti elektros prietaisai bei elektroninės dalis ir komponentai turi neigiamą poveikį aplinkai ir žmonių sveikatai.

Namų ūkis turėtų prisidėti prie panaudotos įrangos utilizavimo bei pakartotino medžiagų panaudojimo (perdirbimo). Lenkijoje ir Europoje yra kuriama arba jau veikia panaudotos įrangos surinkimo sistema. Todėl visi paminėtos įrangos pardavimo taškai yra įpareigoti priimti panaudotą įrangą. Be to yra specialūs panaudotos įrangos priėmimo taškai.

GAMINTOJAS:

PROFIX Sp. z o.o.,

Marywilska 34,

03-228 Varšuva, Lenkija

Šis jrenginys atitinka šalies ir Europos normas, ir saugumo nurodymus.

DĖMESIO! Kilus techninėms problemoms prašome kreiptis į igaliota techninės priežiūros centrą. Visus remontus gali vykdyti tik kvalifikuotas personalas, naudodamas originalias atsargines dalis.

PROFIX jmonė siekia tobulinti savo produktus, todėl gali keistis produktų specifikacijos. Apie šiuos pasikeitimus jmonė nėra įpareigota nepranešti. Paveikslėliai esantis aptarnavimo instrukcijoje tai tikpavyzdžiai bei gali skirtis nuo nusipirkto prietaiso.

Šiinstrukcija yra apsaugojama autoriausteise. Kopijavimas/plétojimas be PROFIX Sp.zo.o.leidimoraštu draudžiamas.

HASZNÁLAT ELÖTT OLVASSA EL EZEKET A Z UTASÍTÁSOKAT!
