베이스는 레이니의 역사에서 빼놓을 수가 없습니다. 1967년에 레이니를 설립한 린든 레이니는 베이스 연주자였습니다.

DIGBETH( 딱베스) 베이스 시리즈는 60년대 및 70년대의 외관과 사운드를 되 짚어 볼 수 있는 빈티지한 미적 디자인으로 설계되었습니다. 또한 DIGBETH는 빈티지한 톤과 외관을 갖추고 있으며, 초현대적 기능성과 영국식 디자인 및 엔 지니어링의 조화를 이룹니다.

이전에는 볼 수 없었던 컴팩트하면서도 강력한 휴대용 베이스 앱프로 다양한 FET & TUBE 톤을 찾는 베이스 플레이어를 위해 제작되었습니다.

DB500H FEATURES

FET VOLUME TUBE DRIVE TUBE VOLUME BASS MID TREBLE TILT INPUT FET MULE LEVEL RUN PULL PET MIL EQ 123 5

1 - FET VOLUME - FET 채널의 레벨을 조절합니다. 이 채널은 로우 엔드에서 명확하고 빠른 응답을 제공합니다.

2-FET/TUBE SWITCH-FET와 TUBE 사이에서 채널을 변경합니다.

3-TUBE DRIVE-TUBE 채널에 들어갈 Pre-Gain 양을 조절합니다. 낮은 설정에서는 작은 양의 드라이브가 들어간 따뜻한 톤을 만들어줍니다. 높은 설정에서는 TUBE 채널로 들어가는 프리램프가 더 세계 밀리면서 더 많은 으르렁거림과 디스토션이 발생합니다

4 - TUBE VOLUME - TUBE 채널의 POST-GAIN 레벨을 조절합니다. TUBE DRIVE 컨트롤과 함께 사용하여 적절한 레벨에서 오버드라이브 톤을 만들 수 있습니다. TUBE Volume(튜브 볼륨) 컨트롤을 당겨 TUBE 및 FET 채널을 모두 혼합할 수도 있습니다. 이 두 채널의 사운드를 잘 혼합하여 사용이 가능합니다. 약간의 드라이브감이 있는 클린톤과 디스토션이 쉬인 강력한 베이톤에 사용하시면 좋습니다!

5 - BASS - 조절을 높일수록 저음 주파수가 더해집니다. 조절을 낮출수록 저음 주파수가 내려갑니다. 낮은 피드백을 유지 또는 원치 않는 톤을 제거하는데 유용합니다.

DB500H FEATURES

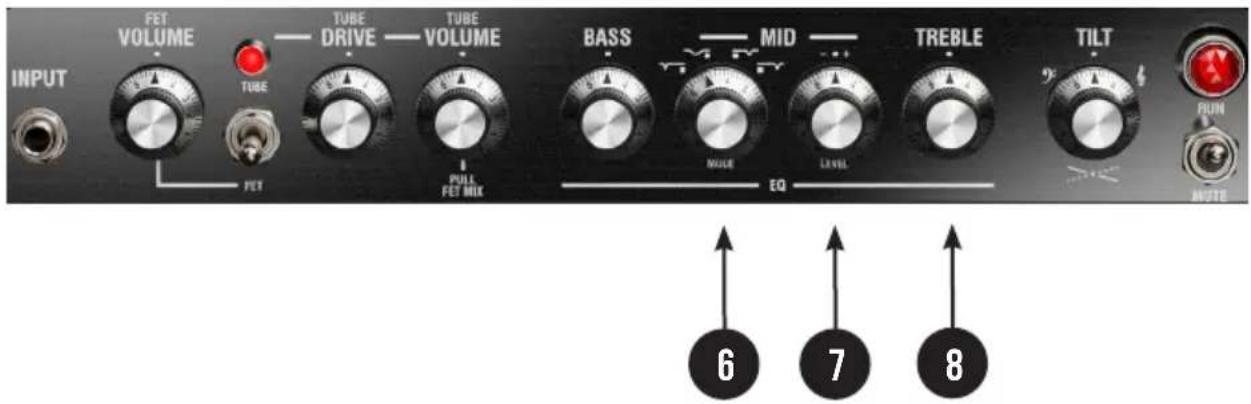

6 - MID MODE - 4개의 설정 회전 스위치 - 각 위치는 서로 다른 네 가지 사전 형태의 EQ 사운드를 적용합니다. 선택한 위치는 MIDS PRESHAPE LEVEL(7) 컨트롤과 함께 작동합니다.

Position 1 -> 드러머와 함께 연주할 때 베이스의 선명도를 높여주는 좁고 낮은 미드컷입니다. 뒤로 당겨서 킥 앤 스네어에 공간을 주고, 드럼 소리에 묻히지 않는 베이스 톤을 만드세요.

Position 2 -> 보다 넓은 미드 레인지 컨트롤은 베이스의 으르렁거리는 소리를 내는 데 매우 유용하며, 디스토션 톤을 더 많이 내거나 중간 레인지의 선명도를 줄이는 데 매우 유용합니다.

Position 3 -> 위치 2와 같은 좁은 미드 레인지 설정보다 세련되고 덜 공격적이기는 하지만, 베이스의 슬랩톤을 잡아내거나 왜곡된 기타를 연주할 때 화질을 높이기에 좋습니다.

Position 4 -> 베이스의 팑을 강조하거나 프렛 소음을 줄이기에 좋은 상 중주 파수 설정입니다.

7 - MID LEVEL - 이 컨트롤은 MID MODE 컨트롤과 함께 작동합니다. 컨트롤을 높이면 설정된 MID 영역이 증가하고 컨트롤을 줄이면 설정된 MID 영역이 줄어듭니다. 5로 설정하면 MID MODE 설정에 관계없이 Mid Control을 우회 합니다

8 - TREBLE - 이 컨트롤을 높이면 고주파수가 높아지면서 선명도가 더해집니다. 컨트롤을 줄이면 고주파수가 낮아지며 멀로한 사운드를 구현해줍니다.

DB500H FEATURES

FET VOLUME TUBE DRIVE TUBE VOLUME BASS MID TREBLE TILT INPUT FET TUBE MULE LEVEL EQ RUN MODE 9 10

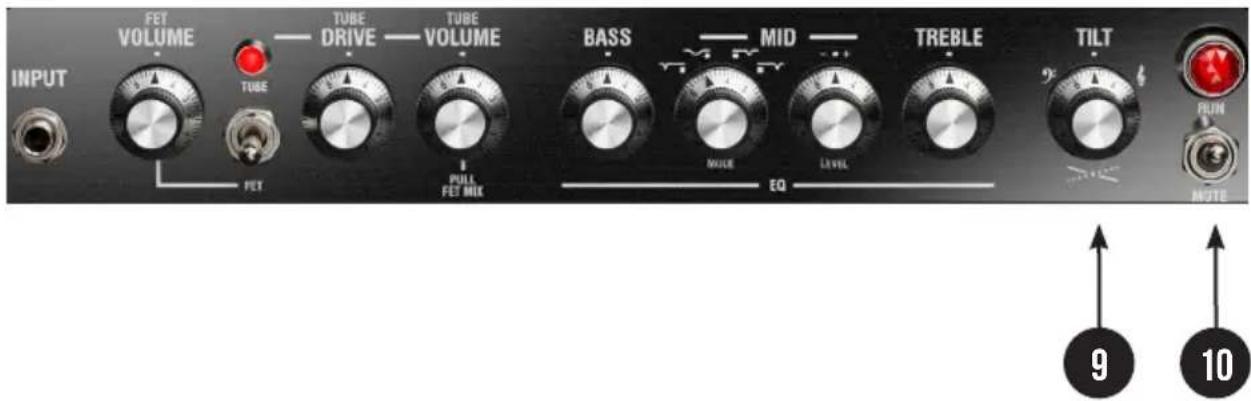

9 - TILT - 마스터 톤 조절 역할. 높은음자리표(TREBLE CLEF) 방향으로 조절 할수록 저음 주파수는 낮아지고 고음 주파수는 증폭이 됩니다. 낮은음자리표 (BASS CLEF) 방향으로 조절할수록 반대로 됩니다. 이 설정은 자신의 톤을 어 떤 환경에서도 어울리게끔 마스터 톤을 조절하기 적합합니다.

10 - STANDYBY SWITCH - 전원 스위치와 함께 작동하며 앱프를 대기 모드 (MUTE)에서 벗어나 활성 모드(RUN)로 전환합니다. 대기(음소거) 모드에서 LED 펼스는 앱프가 대기(음소거) 모드임을 시각적으로 알려줍니다.

DB500H FEATURES

13 POWER SUPPLY VOLTAGE 150W 240V... POWER CONSUMPTION 150 WATTE 50/80A LINE SWITCH/ORDERING/SPIR EXERCISE / RETURN TO CHANGES OF POWER IN BALANCED D.I. PHONES AIR IN SEND TUNER LANEY LUT Ground Link 141 6171 12 RETURN REMOTE LOUDSPEAKER MAXIMUM TOTAL LOAD & CLOS CLASS 2 WORKS. REFER TO LITER MANUAL FOR SUSTIGENT CONNECTIONS

11-POWER SWITCH- 앱프의 전원을 캡니다

12-GROUND LIFT-밸런스 D.I.를 연결할 때 발생하는 허밍 문제를 방지하기 위해 사용될 수 있습니다.믹싱 데스크 등과 같은 외부 장비에 연결합니다.

13 - SOURCE SWITCH - Balance D.I. Out으로 전송된 신호를 선택합니다. 입력 신호를 AMP로만 전송하는 PRE로 설정할 수 있으며, Preamp, EQ 및 TILT 섹션 뒤에 신호를 전송하는 POST로 설정할 수 있습니다.

14 - XLR-Balanced D.I. Out – 이는 혼합 믹싱 시스템, PA 등과 같은 외부 장치로 보내기 위한 Balanced신호 출력입니다.

15 - PHONES SOCKET with Level Control - 모니터링 또는 개인 연습 위해 헤드폰을 연결합니다

16 - AUX IN with Level Control - 외부 음원을 연결하기 위해 제공됩니다. 오디오 트랙과 함께 연주하는 데에 유용합니다.

17 - EFFECTS LOOP LEVEL - 이펙트 루프가 작동하는 레벨을 조절합니다. 이 펙트를 사용하는 경우 0dB로 시작하지만 효과가 HOT이거나 왜곡이 시작되면 스위치를 -10dB로 설정합니다. 이펙트 루프를 사용하지 않는 경우 스위치를 BYPASS하도록 설정합니다.

18 - FX LOOP SEND & RETURN - 이 인풋은 외부 효과 장치를 앱프에 연결하는 데 사용됩니다. 외부 입력에 연결하려면 송신 책을 사용합니다. 외부 장치의 출력을 앱프에 연결하기 위해 리턴 책을 사용합니다.

DB500H FEATURES

20 POWER BALANCED D.L. PHONES AUX IN SEND TUNER LOUDSPEAKER 19 21 POWER COUSPUTION 150 WASTE SEENS MODE MULTIFONE MODE 4/8/2006 ACROSS SHEET & SUREND CTAMM 3000 N/A DESIGNED AND ENCLOSED IN THE US BY LANey LANey RETURN REMOTE FX LOOP STYRASS MAXIMUM TOTAL LOAD 4 GBRS CLASS 2 WORKS. REFER TO USER MANUAL. FOR SURVEGETED CONNECTORS

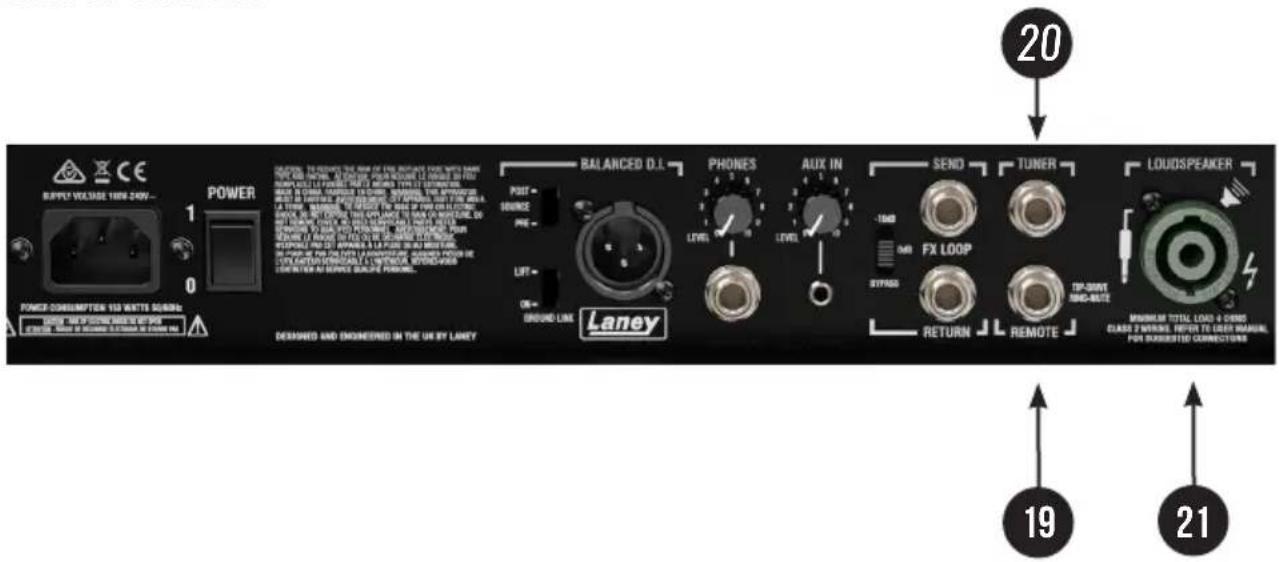

19 - REMOTE SOCKET - TUBE DRIVE 및 MUTE의 원격 전환을 위한 외부 원격 풋스위치(FS2-MINI)를 연결할 수 있습니다.
20 - TUNER SOCKET - 외부 튜닝 장치를 여기에 연결하십시오. 장치가 MUTE 모드에 있더라도 신호는 튜너 소켓으로 계속 전송되므로 튜닝이 가능합니다.
21 - COMBI Socket - TWIST LOCK 및 6.3mm 책에 호환 가능한 Speakon NL2. 외부 캐비닛을 연결하기 위해 제공됩니다. 총 캐비닛 임피던스가 4Ω 이상이어야 합니다. 즉, 단일 4Ω 정격 캐비닛을 사용하거나 2 x 8Ω 정격 캐비닛을 사용할 수 있습니다.

DB200H/DB200-210 FEATURES

FET VOLUME TUBE DRIVE TUBE VOLUME MID TILT INPUT FET FULL FET MIX MODE LEVEL 123 5

1 - FET VOLUME - FET 채널의 레벨을 제어합니다. 이 채널은 로우 엔드에서 명확하고 빠른 응답을 제공합니다.

2-FET/TUBE SWITCH-FET와 TUBE 사이에서 채널을 변경합니다.

3-TUBE DRIVE-TUBE 채널에 들어갈 Pre-Gain 양을 조절합니다. 낮은 설정에서는 작은 양의 드라이브가 들어간 따뜻한 톤을 만들어줍니다. 높은 설정에서는 TUBE 채널로 들어가는 프리램프가 더 세계 밀리면서 더 많은 으르렁거림과 디스토션이 발생합니다

4 - TUBE VOLUME – TUBE 채널의 POST-GAIN 레벨을 조절합니다. 이 드라이브를 TUBE DRIVE 컨트롤 장치와 함께 사용하면 적절한 볼륨에서 완벽한 오버드라이브 톤을 얻을 수 있습니다. TUBE Volume(튜브 볼륨) 컨트롤을 당겨 TUBE 및 FET 채널을 모두 혼합할 수도 있습니다. 따라서 두 채널의 조화가 이루어질 경우 믹싱 가능합니다. 약간의 드라이브가 있는 깨끗한 톤과 초강력한 베이스의 디스토션 톤에 좋습니다!

5 - MID MODE - 4개의 설정 회전 스위치 - 각 위치는 서로 다른 네 가지 사전 형태의 EQ 사운드를 적용합니다. 선택한 위치는 MIDS PRESHAPE LEVEL(6) 컨트롤과 함께 작동합니다.

Position 1 -> 드러머와 함께 연주할 때 베이스의 선명도를 높여주는 좁고 낮은 미드컷입니다. 뒤로 당겨서 킥 앤 스네어에 공간을 주고, 드럼 소리에 묻히지 않는 베이스 톤을 만드세요

DB200H/DB200-210 FEATURES

FET VOLUME TUBE DRIVE TUBE VOLUME MID TILT INPUT FET FULL FET MIX MODE LEVEL 6 7

Position 2 -> 보다 넓은 미드 레인지 컨트롤은 베이스의 으르렁거리는 소리를 내는 데 매우 유용하며, 디스토션 톤을 더 많이 내거나 중간 레인지의 선명도를 줄이는 데 매우 유용합니다.

Position 3 -> 위치 2와 같은 좁은 미드 레인지 설정보다 세련되고 덜 공격적이기는 하지만, 베�이스의 슬랩톤을 잡아내거나 왜곡된 기타를 연주할 때 화질을 높이기에 좋습니다.

Position 4 -> 베이스의 팑을 강조하거나 프렛 소음을 줄이기에 좋은 상 중주 파수 설정입니다.

6 - MID LEVEL – 이 컨트롤은 MID MODE 컨트롤과 함께 작동합니다. 컨트롤을 높이면 설정된 MID 영역이 증가하고 컨트롤을 줄이면 설정된 MID 영역이 줄어듭니다. 5로 설정하면 MID MODE 설정에 관계없이 Mid Control을 우회 합니다

7 - TILT - 마스터 톤 조절 역할. 높은음자리표(TREBLE CLEF) 방향으로 조절 할수록 저음 주파수는 낮아지고 고음 주파수는 증폭이 됩니다. 낮은음자리표 (BASS CLEF) 방향으로 조절할수록 반대로 됩니다. 이 설정은 자신의 톤을 어 떠 환경에서도 어울리게끔 마스터 톤을 조절하기 적합합니다.

DB200H/DB200-210 FEATURES

10 13 LANEY MUSIC IN CHINA FABRICIC ON CHINE, CAUTION TO REPROVE THE RIME OF FIRE, REPLACE TYPE METHANE TOT AND PARTING. AT TINTERS, POUR REQUIRE LE PEREER OUT TOT REPLACZ LE PERABLE PALE HOURS TYPE 4 EXTRIBUTION, REFERENCE: THIS APPARTERS MUST BE SORTHING ELECTRICAL OUT APPARES, COVE EYE BLAT LUTURE, PASSING TO REDUCE THE RIM OF FIRE ON ELECTRIC SNACK. DO NOT EXPORE THIS APP UNICE TO PAIN ON MOUNTURE. DO NOT REMOVE COVER NO USER SURVINCABLE PAINT. REFER SUPPLYING TO QUALIFIES PERSONAL. RETREATMENTS FORUM REQUIRED LE PEREER OUT TOT OR DE-ECCHARO ELECTRICAL, REFERENCE PAB CT APPARES & LT PULSE AD MOBTURE, DO POUR NE PAS DLEVER LA CORRECTURE, ACCUMED PEcker DE LTV CHANDER REFERENCE & L'WATER/REFERENCE WITHATION AD SERVICE QUALIFINE PERSONALS. BALANCED D.I. POST SOURCE PRE LIFT ON AUX IN PHONES SEND FX LOOP RETURN LOUDSPEAKER CLASS 2 WIRING. MINIMUM TOTAL LOAD 4 CHMS REFER TO USER MANUAL 8 9 111 15 *

8-POWER SWITCH- 앱프의 전원을 컵니다

9-GROUND LIFT-밸런스 D.I.를 연결할 때 발생하는 허밍 문제를 방지하기 위해 사용될 수 있습니다.믹싱 데스크 등과 같은 외부 장비에 연결합니다.

10 - SOURCE SWITCH - Balance D.I. Out으로 전송된 신호를 선택합니다. 입력 신호를 AMP로만 전송하는 PRE로 설정할 수 있으며, Preamp, EQ 및 TILT 섹션 뒤에 신호를 전송하는 POST로 설정할 수 있습니다

11 - XLR-Balanced D.I. Out – 이는 혼합 믹싱 시스템, PA 등과 같은 외부 장치로 보내기 위한 Balanced신호 출력입니다.

12 - PHONES SOCKET with Level Control - 모니터링 또는 개인 연습 위해 헤드폰을 연결합니다

13 - AUX IN - AUX IN with Level Control - 외부 음원을 연결하기 위해 제공 됩니다. 오디오 트랙과 함께 연주하는데 유용합니다.

14 - FX LOOP SEND & RETURN - 이 인 disputes은 외부 효과 장치를 앤프에 연결하는 데 사용됩니다. 외부 입력에 연결하려면 송신 책을 사용합니다. 외부 장치의 출력을 앤프에 연결하기 위해 리턴 책을 사용합니다.

21 - COMBI Socket - TWIST LOCK 및 6.3mm 책에 호환 가능한 Speakon NL2. 외부 캐비닛을 연결하기 위해 제공됩니다. 총 캐비닛 임피던스가 4Ω 이상이어야 합니다. 즉, 단일 4Ω 정격 캐비닛을 사용하거나 2 x 8Ω 정격 캐비닛을 사용할 수 있습니다. *DB200-210에는 없습니다

경고: 전기 제품을 사용하는 경우, 다음과 같은 기본적인 수칙을 항상 준수해야 합니다.

1.지침을 읽으십시오.

2.지침을 안전하게 보관하십시오.

3.모든 경고에 유의하십시오.

4.모든 지침을 따르십시오.

5.이 제품을 물 근처에서 사용하지 마십시오.

6.항상 마른 천으로 청소하십시오.

7.통풍구를 막지 마십시오.제조사의 지침에 따라 설치하십시오.

8.난방기,열 조절 장치,스토브 또는 다른 장치(앱프 포함) 등 발열 근처에 설치하지 마십시오.

1. Class I 구조의 제품은 보호 커넥션과 함께 전원 콘센트에 연결해야 합니다. 유극 형 또는 접지 형 플러그의 안전수칙을 준수하십시오. 유극형 플러그는 다른 것보다 넓은 두 개의 날이 있습니다. 접지 형 플러그에는 두 개의 날과 세 번째 접지가닥이 있습니다. 넓은 날이나 세 번째 접지용 가닥은 사용자의 안전을 위해 제공됩니다. 제공된 플러그가 사용자의 콘센트와 맞지 않는 경우에는 전기 기술자에게 콘센트 교체를 문의하십시오.

2. 특히 플러그, 콘센트 및 기기에서 나오는 곳에서 전원모드가 밝히거나 꼬이는 것을 방지하십시오.

11.제조사가 제공하는 부속 및 액세서리만을 사용하십시오.

12.제조사가 지정한 카트, 스탠드, 삼각대, 밝침대 또는 테이블 그리고 제품과 함께 판매된 것들만 사용하십시오. 카트를 제품과 함께 이동할 때 제품이 뒤집어져 부상을 당하지 않도록 카트 사용시 주의하십시오.

1. 전원 플러그나 기기용 커플러는 분리장치로 사용되며 즉시 작동할 수 있는 상태로 유지해야 합니다. 사용자는 모든 전원 플러그에 쉽게 접근이 가능해야 하며 전원 커플러와 전원 스위치가 이 유닛과 잘 결합하여 쉽게 작동해야 합니다. 천둥번개나 장시간 사용하지 않을 경우 장치의 플러그를 뽑으십시오.

2. 자격을 갖춘 서비스 엔지니어에게 모든 서비스를 문의하십시오. 예를 들어 전원 공급 코드나 플러그가 손상되었거나 액체가 제품에 떨어진 경우, 제품에 비 또는 습기에 노출된 경우, 정상적으로 작동하지 않거나 제품을 떨어뜨린 경우에는 서비스가 필요합니다.

15.그라운드 핀을 억지로 분리하지 마십시오.전원코드에 인접한 장치에 표시된 유형의 전원에만 연결하십시오.

16.이 제품을 장비선반에 올릴 경우 뒷면 지지대가 필요합니다.

17.영국을 위한 노트: 전원 전선의 색상이 사용자 플러그의 터미널과 일치하지 않는다면 다음과 같이 진행하십시오.

a) 녹색과 노랑색 와이어는 E라고 적힌 녹색이나 노랑색 터미널과 연결되어야 합니다.

파란색 와이어는 N이라고 적힌 검은색 터미널과 연결되어야 합니다.

갈색 와이어는 L이라고 적힌 빨간색 터미널과 연결되어야 합니다.

18.이 전기 제품은 습기나 액체에 노출되지 않아야 하며,액체를 포함하는 꽃병과 함께 위치하면 안됩니다.

1. 상당히 높은 노이즈 레벨에 노출되면 청력이 손상될 수 있습니다. 상당한 시간 동안 집중적인 노이즈에 노출되면 거의 모든 사람들이 청력을 상실할 수 있습니다.

미국 정부의 산업안전보건관리 Occupational Safety and Health Administration (OSHA)는 다음과 같은 허용 소음 레벨을 지정하였습니다. OSHA에 따르면 위의 허용 한도를 초과하는 노출은 약간의 청력 손실이 발생할 수 있습니다. 이 앱프 시스템을 작동할 때 노출이 위 명시된 한계를 초과하는 경우, 영구적인 청력 손실을 방지하기 위해선 귀를 보호하기 위한 귀마개 등을 착용해야 합니다. 또한 높은 음압의 잠재적인 위험 노출에 대비하기 위해서는 앱프 같은 높은 음압을 낼 수 있는 기기가 작동되는 동안 귀 보호장비가 필요합니다.

20.사용자의 주의가 필요한 제품 매뉴얼에서 사용되는 기호 및 명칭은 다음과 같습니다.

하루 평균시간	Sound Level dBA, slow response
8	90
6	92
4	95
3	97
2	100
112	102
1	105
1/2	110
1/4 이하	115

제품에 동봉된 'Dangerous Voltage'는 사람에게 전기적 충격의 위험을 경고하기 위한 것입니다.

제품에 주요 동작 및 유지 보수(서비스) 내용이 포함된 지침서는 사용자를 위한 것입니다.

감전위험- 열지 마십시오. 감전의 위험을 줄이기 위해 커버를 제거하지 마십시오. 자격을 갖춘 엔지니어에게 문의하십시오.

감전이나 화재의 위험을 방지하기 위해서 이 제품을 비나 습기에 노출시키지 마십시오. 이 제품을 사용하기 전에 사용설명서를 읽어보시기 바랍니다.

(앱프를 사용하지 않을 때는 항상 스위치를 끄고 전원 코드를 뽑으십시오.)

사용자의 기기가 킥백 스타일(기기를 뒤로 기울이는 스타일)의 캐비닛인 경우 이 디자인의 주의사항을 확인하십시오. 편의 때문에 엠프를 똑바로 세우거나 기울이면 엠프를 평평한 곳에서 사용하십시오. 엠프를 절대 책상이나 테이블 선반 또는 다른 적합하지 않은 곳에서 작동하지 마십시오.
