제품 유형	기타 앰프
모델	MINISTACK / MINISTACK-B
출력 전력	2 x 3W 스테레오 (총 6W)
채널	싱글 채널
스피커 구성	4 x 3인치 풀레인지
블루투스	예 (MINISTACK-B 전용), A2DP 지원
크기 (H x W x D)	295 x 205 x 105 mm
무게	2.6 kg
전원 공급	6 x AA 배터리 (LR6/NiMH) 또는 옵션 12V DC 0.75A 어댑터
소비 전력	9W
컨트롤	게인, 드라이브 (버튼), 레벨, 톤, 딜레이 레벨, 딜레이, 볼륨
입력	기타 (1/4인치 모노), AUX 입력 (3.5mm 스테레오)
출력	헤드폰 (3.5mm)
특별 기능	스마트 기기 연결을 위한 Laney 스마트 인터페이스 (LSI), Ultimate Guitar Tonebridge 앱 호환
디자인 스타일	Ironheart (블랙/레드) 및 Lionheart (블랙/골드)
포함 액세서리	LSI 케이블 (TRRS 3.5mm)
옵션 액세서리	12V 0.75A 전원 공급 장치 (MINI-LANEY-PSU)
청소 지침	마른 천으로만 닦으십시오
안전 주의사항	설명서 참조; 물이나 습기에 노출하지 마십시오; 권장 전원 공급 장치만 사용하십시오
수리 및 서비스	모든 서비스는 자격을 갖춘 직원에게 의뢰하십시오; 내부에 사용자가 수리할 수 있는 부품이 없습니다
제조업체	Laney Electronics Ltd.
저작권 연도	2020

자주 묻는 질문 - MINISTACK Laney

MINISTACK을 스마트 기기에 어떻게 연결하나요?

제공된 LSI 케이블(TRRS 3.5mm)을 사용하세요. 한쪽 끝을 앰프의 LSI 소켓에 연결하고 다른 쪽 끝을 스마트 기기의 헤드폰 소켓에 연결합니다. 그런 다음 Tonebridge 앱을 사용하여 디지털 기타 톤에 액세스하세요.

MINISTACK-B를 블루투스로 어떻게 페어링하나요?

앰프의 블루투스 페어링 버튼을 길게 눌러 페어링 모드로 진입합니다. 기기에서 블루투스 목록에서 MINISTACK-B를 검색하여 선택합니다. 페어링이 완료되면 기기에서 오디오를 스트리밍할 수 있습니다.

MINISTACK은 어떤 배터리를 사용하며 어떻게 설치하나요?

앰프에는 6 x AA 배터리(LR6/NiMH)가 필요합니다. 바닥의 배터리실을 열고 내부의 극성 표시에 따라 배터리를 넣은 후 배터리실을 안전하게 닫으십시오.

배터리 대신 전원 공급 장치를 사용할 수 있나요?

예, 옵션 12V DC 0.75A 전원 공급 장치(모델 MINI-LANEY-PSU)를 사용할 수 있습니다. 앰프의 DC 전원 소켓에 연결하십시오. 전원 공급 장치를 사용하면 배터리실이 자동으로 차단됩니다.

최상의 사운드를 위해 Tonebridge 앱을 어떻게 설정하나요?

게인을 최소로, 레벨을 중간으로, 볼륨을 중간으로 설정합니다. LSI 케이블을 연결하고 Tonebridge 앱을 열고 노래를 선택한 후 레벨 컨트롤을 조정하여 기타와 앱 볼륨의 균형을 맞춥니다.

Laney 스마트 인터페이스(LSI)란 무엇인가요?

LSI는 포함된 TRRS 케이블을 사용하여 앰프를 스마트 기기에 연결할 수 있는 특수 소켓입니다. Tonebridge와 같은 디지털 기타 앱을 사용하여 수천 가지 기타 톤에 액세스할 수 있습니다.

딜레이 효과를 어떻게 조정하나요?

딜레이 노브를 돌려 딜레이 시간(100ms ~ 400ms)을 설정합니다. 딜레이 레벨 노브를 사용하여 딜레이 신호의 볼륨을 제어합니다. 레벨이 높을수록 반복음이 louder집니다.

MINISTACK에서 사용할 수 있는 컨트롤은 무엇인가요?

컨트롤은 다음과 같습니다: 입력(기타), 게인, 드라이브 버튼, 레벨, 톤, 딜레이 레벨, 딜레이, AUX 입력, LSI, 볼륨, 헤드폰 출력. MINISTACK-B에는 블루투스 페어링 버튼이 추가됩니다.

MINISTACK에서 헤드폰을 사용할 수 있나요?

예, 조용한 연습을 위해 헤드폰(3.5mm)을 헤드폰 소켓에 연결하세요. 헤드폰 연결 시 스피커 출력이 음소거됩니다.

Ironheart와 Lionheart의 디자인 차이점은 무엇인가요?

Ironheart는 Laney의 하드 록/메탈 유산에서 영감을 받은 블랙과 레드 미학을 특징으로 합니다. Lionheart는 클래식 브리티시 앰프를 연상시키는 블랙과 골드의 빈티지 룩을 가지고 있습니다. 두 모델 모두 동일한 컨트롤과 기능을 가지고 있습니다.

사용 설명서 MINISTACK Laney

경고 전기 제품을 사용하는 경우,다음과 같은 기본적인 수칙을 항상 준수해야 합니다.

1.지침을 읽으십시오.

2.지침을 안전하게 보관하십시오.

1. 모든 경고에 유의하십시오.

4.모든 지침을 따르십시오.

5.이 제품을 물 근처에서 사용하지 마십시오.

6.항상 마른 전으로 청소하십시오.

7.통풍구를 막지 마십시오.제조사의 지침에 따라 설치하십시오.

8.난방기,열 조절 장치,스토브 또는 다른 장치(맨프 포함) 등 발열 근처에 설치하지 마십시오.

1. Class I 구조의 제품은 보호 커넥선과 함께 전원 콘센트에 연결해야 합니다. 유극 형 또는 접지 형 플러그의 안전수칙을 준수하십시오. 유극형 플러그는 다른 것보다 넓은 두 개의 날이 있습니다. 접지 형 플러그에는 두 개의 날과 세 번째 접지가닥이 있습니다. 넓은 날이나 세 번째 접지용 가닥은 사용자의 안전을 위해 제공됩니다. 제공된 플러그가 사용자의 콘센트와 맞지 않는 경우에는 전기 기술자에게 콘센트 교체를 문의하십시오.

2. 특히 플러그, 콘센트 및 기기에서 나오는 곳에서 전원모드가 발히거나 꼬이는 것을 방지하십시오.

11.제조사가 제공하는 부속 및 액세서리만을 사용하십시오.

1. 제조사가 지정한 카트, 스텐드, 삼각대, 반침대 또는 테이를 그리고 제품과 함께 판매된 것들만 사용하십시오. 카트를 제품과 함께 이동할 때 제품이 뒤집어져 부상을 당하지 않도록 카트 사용시 주의하십시오.

2. 전원 플러그나 기기용 커플리는 분리장치로 사용되며 즉시 작동할 수 있는 상태로 유지해야 합니다. 사용자는 모든 전원 플러그에 쉽게 접근이 가능해야 하며 전원 커플러와 전원 스위치가 이 유닛과 잘 결합하여 쉽게 작동해야 합니다. 전동변개나 장시간 사용하지 않을 경우 장치의 플러그를 텑으십시오.

3. 자격을 갖춘 서비스 엔지니어에게 모든 서비스를 문의하십시오. 메를 들어 전원 공급 코드나 플러그가 손상되었거나 엑체가 제품에 떨어진 경우, 제품에 비 또는 습기에 노출된 경우, 정상적으로 작동하지 않거나 제품을 펼어뜨린 경우에는 서비스가 필요합니다.

15.그라운드 핀을 억지로 분리하지 마십시오.전월코드에 인접한 장치에 표시된 유형의 전원에만 연결하십시오.

16.이 제품을 장비선반에 올릴 경우 뒷면 지지대가 필요합니다.

17.영국을 위한 노드:전원 전선의 색상이 사용자 플러그의 터미널과 일치하지 않는다면 다음과 같이 진행하십시오.

a) 녹색과 노량색 와이이는 E라고 적힌 녹색이나 노량색 터미널과 연결되어야 합니다.

파란색 와이어는 N이라고 적힌 검은색 터미널과 연결되어야 합니다.

갈색 와이어는 L이라고 적힌 빨간색 터미널과 연결되어야 합니다.

18.이 전기 제품은 습기나 엑체에 노출되지 않아야 하며,액체를 포함하는 꽃병과 함께 위치하면 안됩니다.

1. 상당히 높은 노이즈 레벌에 노출되면 청력이 손상될 수 있습니다. 상당한 시간 동안 집중적인 노이즈에 노출되면 거의 모든 사람들이 정력을 상실할 수 있습니다.

미국 정부의 산업안전보건관리 Occupational Safety and Health Administration (OSHA)는 다음과 같은 허용 소음 레벨을 지정하였습니다. OSHA에 따르면 위의 허용 한도를 초과하는 노출은 약간의 청력 손실이 발생할 수 있습니다. 이 엠프 시스템을 작동할 때 노출이 위 멕시된 한계를 초과하는 경우, 명구적인 청력 손실을 방지하기 위해선 귀를 보호하기 위한 귀마개 등을 착용해야 합니다. 또한 놓은 음압의 잠재적인 위협 노출에 대비하기 위해서는 엠프 같은 높은 음압을 네 수 있는 기기가 작동되는 동안 귀 보호장비가 필요합니다.

20.사용자의 주의가 필요한 제품 매뉴얼에서 사용되는 기호 및 명칭은 다음과 같습니다.

하루 절감시간	Sound Level dBA, slow response
8	90
6	92
4	95
3	97
2	100
113	102
1	105
1/3	110
(400%)	115

제품에 동봉된 'Dangerous Voltage'는 사람에게 전기적 충격의 위험을 경고하기 위한 것입니다.

제품에 주요 동작 및 유지 보수(서비스) 내용이 포함된 지침서는 사용자를 위한 것입니다.

감전위험-열지 마십시오.감전의 위험을 줄이기 위해 커버를 제거하지 마십시오.자격을 갖춘 엔지니어에게 문의하십시오.

감전이나 화재의 위험을 방지하기 위해서 이 제품을 비나 습기에 노출시키지 마십시오. 이 제품을 사용하기 전에 사용설명서를 읽어보시기 바랍니다.

(앱프를 사용하지 않을 때는 항상 스위치를 끄고 전원 코드를 별으십시오.)

사용자의 기기가 킹백 스타일(기기를 뒤로 기울이는 스타

일의 캐비닛인 경우 이 디자인의 주의사항을 확인하십시오.

편의 때문에 엠프를 독바로 세우거나 기울이면 엠프를 평평

한 곳에서 사용하십시오. 염프를 절대 책상이나 테이를 선반

또는 다른 적합하지 않은 곳에서 작동하지 마십시오.

MINISTACK 앱프를 구매해 주셔서 감사합니다.

멋진톤은 어디에서나 사용할 수 있어야 합니다. 지금입니다!

어디에서나 사용자가 원하는 멋진 톤을 제공할 수 있도록 배터리로 전원공급이 가능하게 디자인 되었습니다. MINISTACK은 당신의 방이나 무대 밖에서도 즐거움을 선사합니다.

MINISTACK은 Laney Smart Interface라는 획기적인 기능으로 기타의 훌륭한 소리와 어우러져 Laney 앱프의 흥미진진한 발전을 보여줍니다.

Laney Smart Interface - LSI -는 스마트 장치 그리고 앱프와 함께 제공되는 LSI 케이블을 통해 디지털 세계로 접속할 수있는 특별한 기능입니다.

"TONEBRIDGE" 앱과 함께 사용하시는 것을 권장합니다. MINISTACK은 언제 어디서나 훑륭한 톤, 훑륭한 효과를 내어줍니다.

MINISTACK 은 50년 이상의 앱프 제작경험을 바탕으로 영감을 얻은 2 가지의 아이코닉한 스타일로 제공됩니다.

MINISTACK & MINISTACK-B-LIONHEART

MINISTACK & MINISTACK-B-IRONHEART

두 모델 모두 동일한 조작환경을 가지고 있으며 MINISTACK-B 는 블루투스 기능을 포함하고 있습니다.

이 메뉴얼은 MINISTACK, MINISTACK-B 엠프의 사용방법 그리고 최상의 기능으로 활용하는 법을 설명합니다.

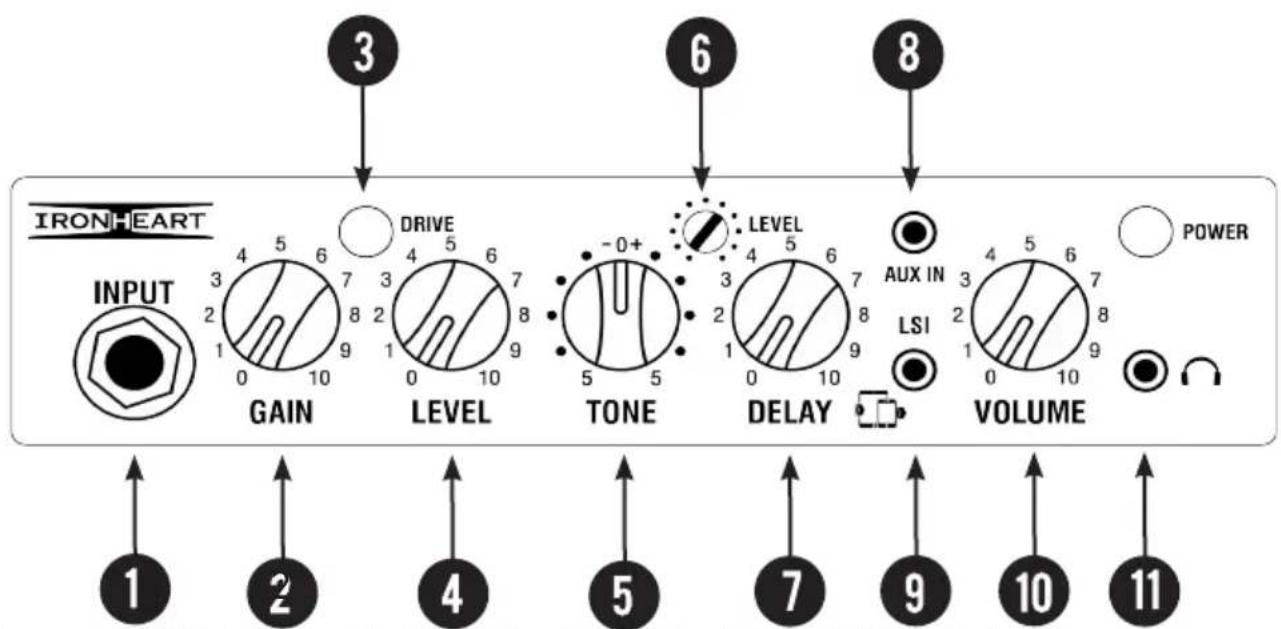

FEATURES - MINISTACK

1 - INPUT: -모노책단자-에 사용자의 기타를 연결해 주십시오. 파손되지 않은 케이블을 사용해 주십시오.
2 - GAIN: 기타 출력의 게인 양을 조절할 수 있습니다. 적은량의 디스토션을 원하면 낮은 숫자로 많은량의 디스토션을 원하면 높은 숫자로 다이얼을 돌려주십시오.
3 - DRIVE BUTTON : 이 버튼을 누르면 더욱 증가한 게인사운드를 내기 위해 앱프내의 드라이브 회로가 작동합니다.
4-LEVEL:출력할 기타 사운드의 전체적인 수준을 결정합니다.
5-TONE:출력할 기타 신호의 전체적인 톤을 설정합니다.
6 - DELAY LEVEL: 기타 신호를 지연시킬 전체적인 딜레이의 양을 결정합니다.다이얼을 높은 숫자에 둘수록 딜레이가 확연하게 나타납니다.
7 - DELAY: 기타 신호를 지연시킬 시간을 설정합니다.지연범위는 짧게는 100ms 에서 길게는 400ms 내에서 조절가능합니다.
8 - AUX IN : MP3 또는 CD플레이어와 같은 외부 기기를 연결하기 위한 3.5mm 스테레오 라인 입력단자로 반주음원을 재생할 때 사용할 수 있습니다. 사운드의 크기는 볼륨다이얼(10)과 연결된 외부 기기에서 조절할 수 있습니다.

FEATURES - MINISTACK

9 - 이 단자의 특별한 기능을 통해 앱프를 스마트기기에 연결할 수 있습니다. 제공된 LSI 케이블을 사용해 디지털 기타의 세계로 입장하십시오. 전 세계 시장의 어떠한 앱프도 이러한 기능을 가지고 있지 않습니다.

앱프와 스마트기기 그리고 LSI 케이블이 있다면 수천개의 기타톤을 당신의 손끝에서 이용할 수 있습니다.

MINISTACK 은 ultimateguitar.com 그리고 "TONEBRIDGE" 앱과 함께 제공됩니다.

앱을 사용하여 MINISTACK과 "TONEBRIDGE" 를 함께 사용할 때 얼마나 놀라운 사운드를 선보이는 지 경험하십시오.

10 - VOLUME: 앱프와 연결된 모든 장치의 볼륨을 조절합니다.

11 - HEADPHONE : 헤드폰단자에 헤드폰을 연결하여 조용히 연주할 수 있습니다.

1 - INPUT: -모노책단자- 에 사용자의 기타를 연결해 주십시오. 파손되지 않은 케이블을 사용해 주십시오.

2 - BLUETOOTH PAIR BUTTON - 블루투스 연결을 사용해 음악을 듣기 위해서는 사용할 기기와 MINISTACK-B를 연결시켜야 합니다. 연결하려는 기기에 블루투스 기능이 있는지 확인하십시오. MINISTACK-B의 전원을 켜십시오. 블루투스 버튼은 누르고 있으면 페어링모드가 됩니다. 사용할 기기에 표시되는 설명에 따라 연결을 진행하십시오.

연결된 기기에서 재생 버튼을 누르고 볼륨조절 및 다양한 조정을 하십시오.

사용자의 스마트기기를 성공적으로 페어링한 후에는 재연결시 이 과정을 다시 거치지 않아도 됩니다.만약 재연결이 되지 않을 경우 스마트기기의 목록에서 MINISTACK-B를 제거한 후 페어링을 재 진행해 주십시오.

3 - GAIN: 기타 출력의 게인 양을 조절할 수 있습니다. 적은량의 디스토션을 원하면 낮은 숫자로 많은량의 디스토션을 원하면 높은 숫자로 다이얼을 돌려주십시오.
4 - DRIVE BUTTON : 이 버튼을 누르면 더욱 증가한 게인사운드를 내기 위해 앱프내의 드라이브 회로가 작동합니다.
5-LEVEL:출력할 기타 사운드의 전체적인 수준을 결정합니다.

FEATURES - MINISTACK-B

6-TONE:출력할 기타 신호의 전체적인 톤을 설정합니다.

7- DELAY LEVEL: 기타 신호를 지연시킬 전체적인 딜레이의 양을 결정합니다. 다이얼을 높은 숫자에 둘수록 딜레이가 확연하게 나타납니다.

8 - DELAY : 기타 신호를 지연시킬 시간을 설정합니다. 지연 범위는 짧게는 100ms 에서 길게는 400ms 내에서 조절 가능합니다.

9 - AUX IN : MP3 또는 CD플레이어와 같은 외부 기기를 연결하기 위한 3.5mm 스테레오 라인 입력단자로반주음원을 재생할 때 사용할 수 있습니다.

사운드의 크기는 볼륨다이얼(11)과 연결된 외부 기기에서 조절할 수 있습니다.

10 - 이 단자의 특별한 기능을 통해 엠프를 스마트 기기에 연결할 수 있습니다.제공된 LSI 케이블 을 사용해 디지털 기타의 세계로 입장하십시오.전 세계 시장의 어떠한 엠프도 이러한 기능을 가지고 있지 않습니다.

앱프와 스마트기기 그리고 LSI 케이블이 있다면 수천개의 기타톤을 당신의 손끝에서 이용할 수 있습니다.

MINISTACK 은 ultimateguitar.com 그리고 "TONEBRIDGE" 앱과 함께 제공됩니다.

앱을 사용하여 MINISTACK과 "TONEBRIDGE" 를 함께 사용할 때 얼마나 놀라운 사운드를 선보이는지 경험하십시오.

11 - VOLUME: 앱프와 연결된 모든 장치의 볼륨을 조절합니다.

12 - HEADPHONE : 헤드폰단자에 헤드폰을 연결하여 조용히 연주할 수 있습니다.

TONEBRIDGE 사용설정

스마트기기의 앱스토어에서 올바른 버전의 TONEBRIDGE 어플을 다운로드 하여 주십시오.

TONEBRIDGE 앱을 켜면 앱은 사용할 기기의 호환성을 검사하고 앱사용에 대한 유용한 정보와 함께 호환성 등급을 부여합니다.

이 작업이 완료되면 원하는 모든 음악의 사운드를 만들 수 있습니다.

TONEBRIDGE를 사용할 수 있도록 MINISTACK & MINI-STACK-B을 설정하십시오.

사용사의 기타를 MINISTACK-B에 연결하고 다음의 과정을 진행해 주십시오.

게인노브를 0으로 돌려주십시오 2 - 레벨노브를 가운데에 놓아 주십시오 볼륨노브를 가운데에 놓아 주십시오.

Android 전용 iOS에서 최적의 성 능을 발휘합니다. iOS 사용을 권장합니다.

LSI케이블의 한쪽을 앱프의 LSI단자에 끼워 주십시오.

LSI케이블의 다른 한쪽을 사용할 스마트기기의 헤드폰단자에 끼워 주십시오.

"TONEBRIDGE" 앱을 시작해 주십시오.

스마트기기의 볼륨을 절반 정도로 낮춰 주십시오.

익숙한 음악을 선택해 주십시오. 이제 스마트기기와 기타출력의 균형을 맞춰야 합니다. "Preview Sound"를 선택해 주십시오. "TONEBRIDGE" 기능을 사용하여 앱 볼륨을 표시하고 "Level control"을 사용하여 기타볼륨과 균형을 맞추어 주십시오. 참고 - 사운드 프리뷰를 할 때, 기타 사운드가 들리지 않으므로 프리뷰 온, 오프 기능을 사용하십시오.

믹스기능에 만족을 했다면 여러분이 원하는 모든 음악을 선택하고 그 음악과 같은 톤을 가질 수 있습니다.

여러분이 어떤 기타를 사용해도 앱프의 컨트롤 노브를 사용하여 톤의 특성을 향상시킬 수 있습니다.

"TONEBRIDGE" 를 사용할 때 피드백을 받고자 한다면 앱 내의 노이즈게이트를 조절해야 합니다.

톤 설정탭에서 조절할 수 있습니다.

"TONEBRIDGE"는 MINISTACK 앱프를 원하는 앱, 오디오장치 그리고 DAW에 연결하여 어떠한 앱프로든 만들 수 있습니다.

배터리를 잘못 사용하면 배터리가 새거나 폭발 할 수 있으며 부상을 초래할 수 있으므로 다음 예방 조치를 취하십시오.

1)배터리 장착 시 극성을 주의하여 장착 안내 를 따라주십시오.

2)새 배터리를 오래된 배터리 또는 사용하던 배터리와 혼용 하지 마십시오.

3)배터리 규격을 혼용하지 마십 시오.

4) 알카라인 배터리를 충전하거나 분해하지 마십시오.

5)장시간 사용하지 않을 경우 배터리를 분리하여 주십시오.

6) 배터리의 내용물이 새어나왔 을 경우 배터리를 제거하고 새어 나온 내용물을 모두 닦 아 주십시오. 피부나 눈주위에 묻지 않도록 주의하여 주십시오. 내용물이 묻은 부위는 즉시 흐르는 물에 닦아내고 의사의 도움을 받으십시오.

7)사용한 배터리를 불 또는 물 에 땅지 않게 하십시오.

8)배터리는 햇빛이나 불 등 과도한 열에 노출되어서는 안됩니다.

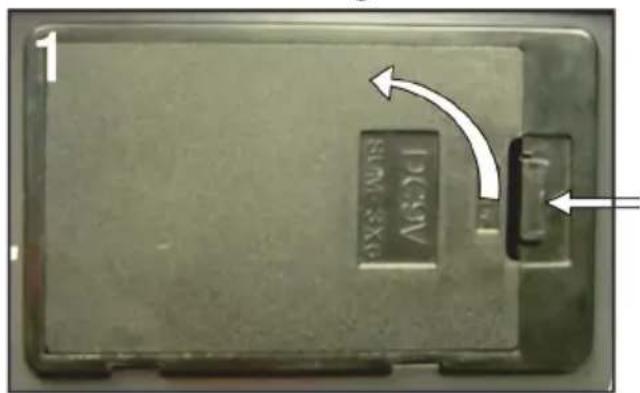

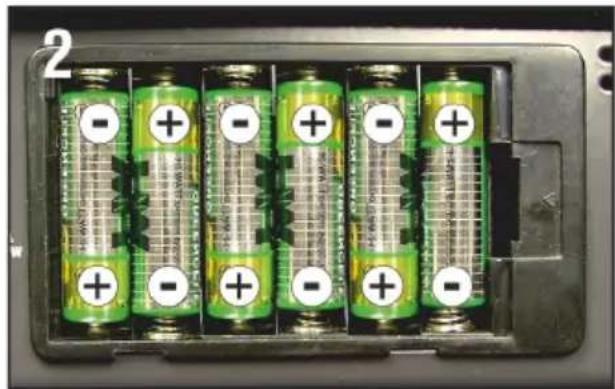

Fitting batteries

MINISTACK & MINISTACK-B 는 12V 0.75A 의 아답터를 사용해 전원을 공급받을 수 있습니다.

아답터는 앱프와 콘센트에 쉽게 연결할 수 있습니다. 또한 앱프를 아답터에 연결하여 사용 시 몇가지 주의사항을 따라야 합니다.

권장되는 DC 아답터만을 사용하십시오. 이 외에 다른 DC 아답터를 사용하면 부상 또는 기타 문제가 발생할 수 있습니다.

DC 아답터를 연결하거나 전원을 켜기 전에 주변기기를 모두 분리하고 전원을 꺼주십시오.

DC 아답터가 콘센트에 연결되면 배터리가 동작하지 않습니다. DC 아답터와 배터리 함은 독립적으로 작동됩니다.
