사용 설명서 PI3 BOWERS & WILKINS

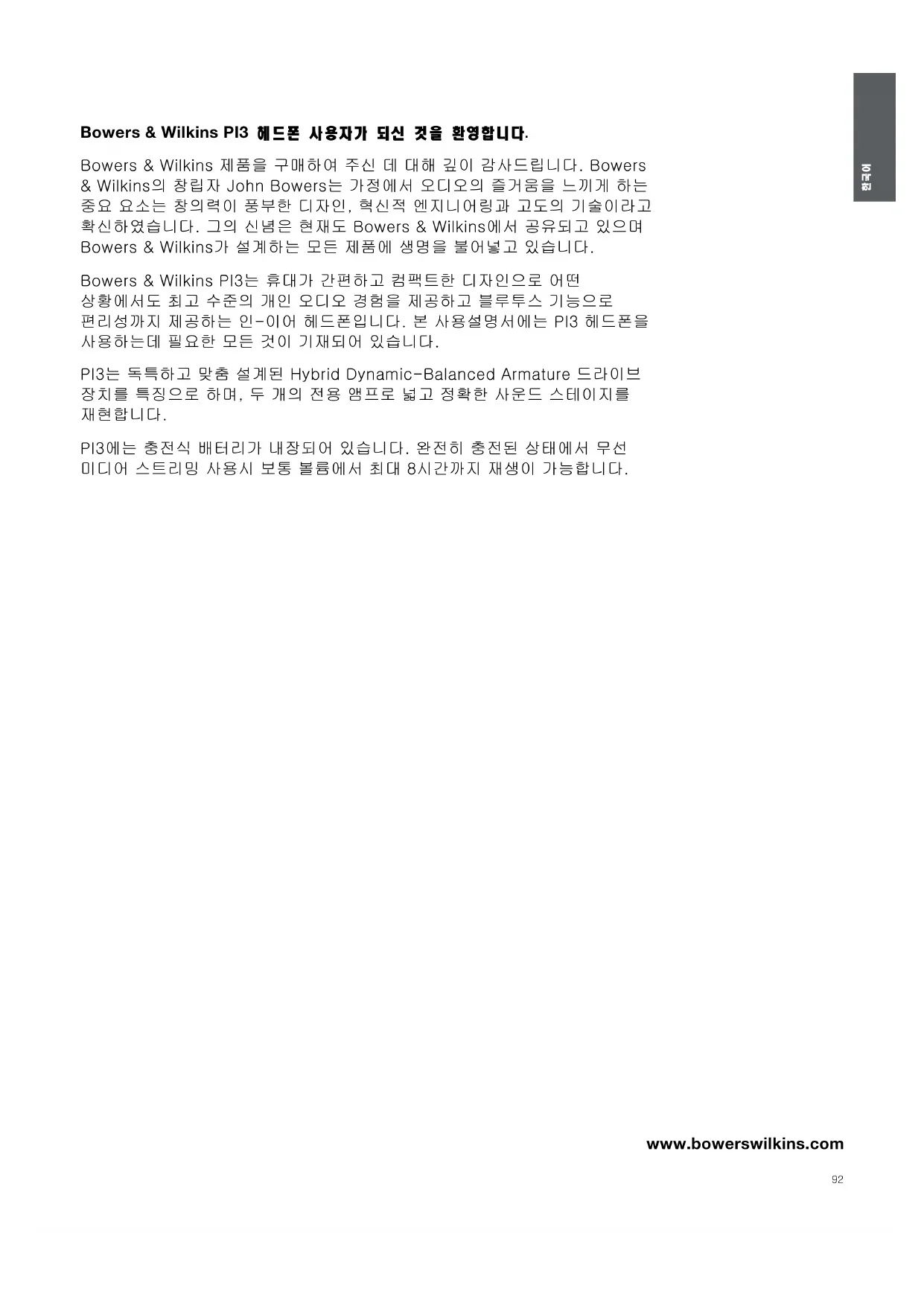

Bowers & Wilkins PI3 헤드폰 사용자가 되신 것을 환영합니다.

Bowers & Wilkins 제품을 구매하여 주신 데 대해 깊이 감사드립니다. Bowers & Wilkins의 창립자 John Bowers는 가정에서 오디오의 즐거움을 느끼게 하는 중요 요소는 창의력이 풍부한 디자인, 혁신적 엔지니어링과 고도의 기술이라고 확신하였습니다. 그의 신념은 현재도 Bowers & Wilkins에서 공유되고 있으며 Bowers & Wilkins가 설계하는 모든 제품에 생명을 붙어넣고 있습니다.

Bowers & Wilkins PI3는 휴대가 간편하고 컴팩트한 디자인으로 어떤 상황에서도 최고 수준의 개인 오디오 경험을 제공하고 블루투스 기능으로 편리성까지 제공하는 인-이어 헤드폰입니다. 본 사용설명서에는 PI3 헤드폰을 사용하는데 필요한 모든 것이 기재되어 있습니다.

PI3는 독특하고 맞춤 설계된 Hybrid Dynamic-Balanced Armature 드라이브 장치를 특징으로 하며, 두 개의 전용 앱프로 넓고 정확한 사운드 스테이지를 재현합니다.

PI3에는 충전식 배터리가 내장되어 있습니다. 완전히 충전된 상태에서 무선 미디어 스트리밍 사용시 보통 볼륨에서 최대 8시간까지 재생이 가능합니다.

1. PI3 포장 내용물

PI3 에드폰

휴대용 파우치

USB-C 충전 케이블

이어팀 (S. M. L)

이어 스태빌라이저(S.M.L)

문서 팩

2. PI3 헤드폰 알아보기

2.1 헤드폰 전원 On/Off

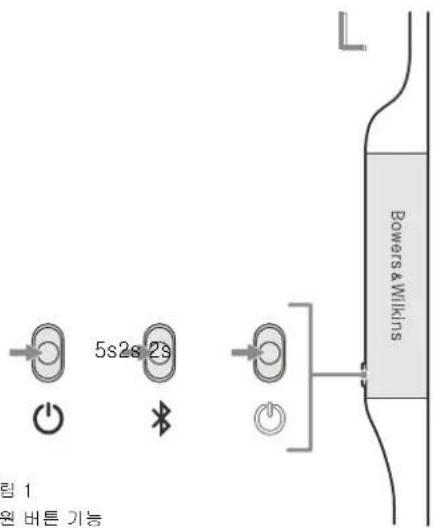

그림 1 전원 버튼 기능을 나타냅니다.

전원 켜기

전원 버튼은 왼쪽 컨트롤 유닛에 있습니다.2

초간 누르면 전원이 켜집니다.전원 스위치를

중간 위치로 밀면 알림음이 올리고 LED 표시등이

종전 상태에 따라 녹색,호박색 또는 적색으로

점등됩니다.

전원 끄기

전원 버튼을 2초간 누르면 전원이 깨집니다.

전원 스위치를 아래로 밀면 LED 표시등이 꺼지며

알림음이 을리고 진원이 꺼집니다.

2.2 헤드폰 컨트롤

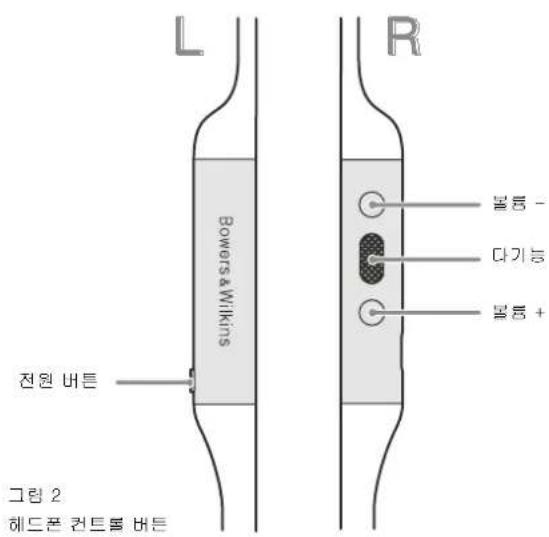

그림 2는 헤드폰 컨트롤 기능을 나타냅니다.그림

2는 헤드폰 컨트롤 기능을 나타냅니다.오른쪽

컨트롤 유닛 버튼은 미디어 재생 시 사용하는

버튼입니다.

기능 동작

재생/일시 정지 다기능 버튼 1회 누름
재생/다음 트랙 재생	다기능 버튼 빠르게 2회 누름(주의: 소스 가가에 따라 다를수 있음)
재생/이전 트랙 재생	다기능 버튼 빠르게 3회 누름(주의: 소스 가가에 따라 다를수 있음)
볼륨 증가 Volume + 누름
볼륨 강소 Volume - 누름

오른쪽 컨트롤 유닛 버튼은 전화 통화 시 사용하는 버튼입니다.

기능 동작

전화 받기 및 쌊기 다기능 버튼 1회 누름
통화 중 다른 전화받기	통화 중 다기능 버튼 1회 누름
통화 중 다른 전화수신 거부	통화 중 다기능 버튼 2초간누름
두 동화 간 전환 동화 중 다기능 버튼 2회 누름
동시 두 동화	동화 중 다기능 버튼 1초간누름
동화/음소거 전원 동화 중 다기능 버튼 3회 누름

2.3 표시등 상태

그림 3은 오른쪽 이어피스의 LED 표시등 조명에 따른 상태를 설명합니다.

5s2s 2s Bowers & Wilkins 림 1 원 버튼 기능

그림 1

전원 버튼 기능

L Bowers & Wilkins 전원 버튼 그런 2 헤드폰 컨트볼 버튼 R 온보 - 다기능 온보 + 그이로

표시등 동작 상태

백색 배터리 30% 이상

호박색 배터리 10% ~ 30% 사이

적색 배터리 10% 이하

적색 점멸 헤드폰 작동에 필요한 배터리 진량 부족

청색 점멸 페어링 모드 실행

청색 2초간 점등 페어링 성공

청색 점멸(동화 시) 다른 전화

녹색 점멸 급속 충전

녹색 점등 배터리 충전 완료

그림 3

표시등 상태

3.배터리 충전 및 점약

PI3는 배터리가 일부만 충전되어도 사용할 수 있지만 처음 사용하기 전에 배터리를 완전히 충전하는 것이 좋습니다. 완전 충전 시까지 최대 3 시간이 소요됩니다. 충전 중에도 해드론을 사용할 수 있습니다.

충전을 하려면

1. 먼저 제공된 충전 케이블을 사용하여 컴퓨터 또는 충전기에 USB-A 단자를 연결하십시오.
2. 그런 후 USB-C 단자를 헤드폰에 연결하십시오

주의: 충전 중에는 해드폰 표시등이 녹색으로 점열합니다. 충전이 완료되면 표시등이 점등합니다. 표시등 밝기는 그림 3을 참조하십시오.

3.1 자동 전원 차단

PI3에는 스마트 전원 관리 기능이 있습니다. 15 분동안 오디오가 스트리밍 또는 재생되지 않으면 PI3는 자동으로 Bluetooth 연결을 끊고 배터리 전원을 차단하여 배터리 수명을 절약합니다.

앱을 사용하면 자동 전원 차단 시간을 설정할 수 있습니다. 앱의 설정에서 Standby Timer를 참조하십시오.

4. 헤드폰 착용

헤드폰을 올바르게 착용하면 최고 성능으로 감상하실 수 있습니다. 그림 5를 참조하십시오, 않은 인-이어 헤드폰과 마찬가지로 PI3 이어 피스는 최적의 성능을 발휘하기 위해 이어 컨널을 빌네하도록 설계되었습니다. 이어 피스 사용전에 스태빌라이저 핀을 설치해야 합니다.

이어딥과 스태빌라이저 핀은 세 가지(S, M, L)로 제공됩니다. 귀에 맞는 적절한 사이즈를 사용해야 완벽히 밀봉이 되며 PI3의 최고의 성능으로 감상하실 수 있습니다.

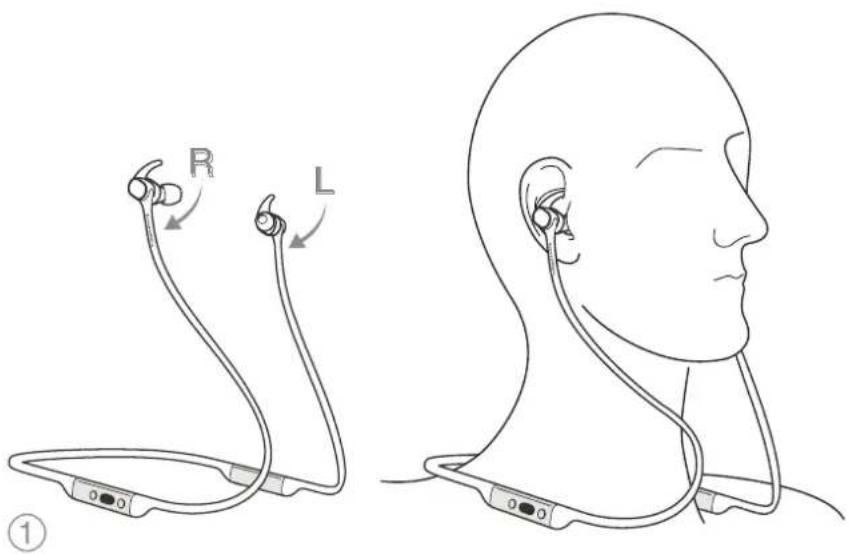

1. 각 이어피스 내부에 새겨진 L, R 이어피스를 확인하십시오, 좌우 컨트롤 유닛으로 PI3를 잡고 헤드폰을 목에 편안하게 걸으십시오. 이어 피스의 길이는 동일해야 합니다.

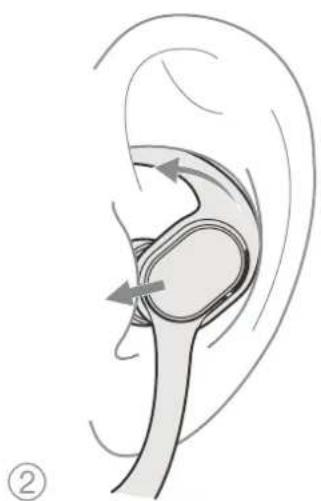

2. 팀이 이어 커널의 입구에 편안하게 위치할 수 있도록 이어폰을 귀에 삽입하십시오.
3. 스태빌라이저 핀이 귀에 편안하게 위치했는지 확인하십시오. 맞지 않으면 다른 크기를 사용해보십시오. 다양한 크기의 이어딥과 스태빌라이저 핀을 사용하여 최상의 착용강을 선택하십시오.

R ←

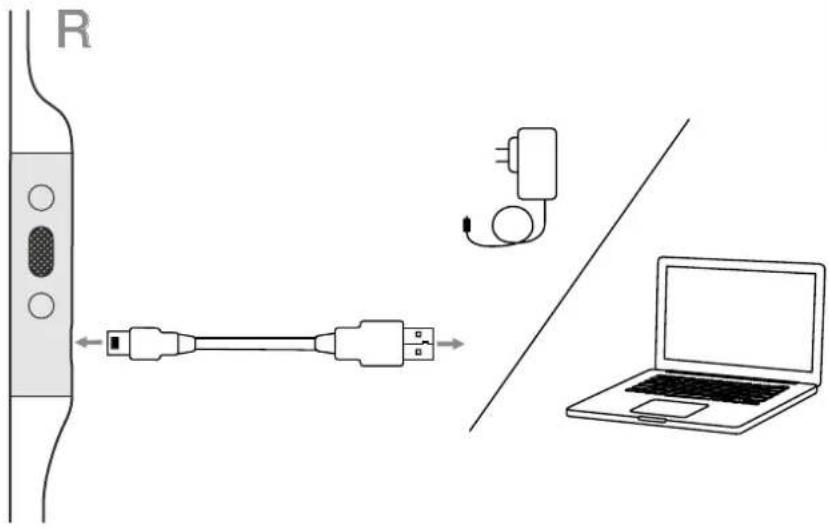

그림 4 USB-C 케이블 연결

R L ①

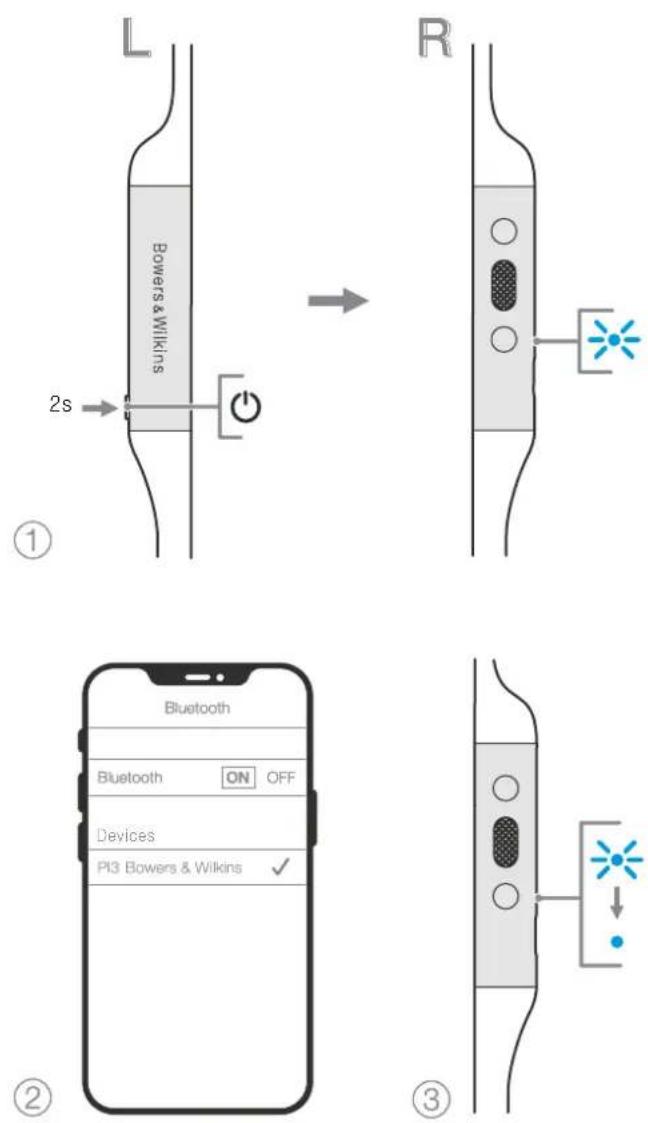

PI3는 스마트폰. 태블릿 또는 컴퓨터와 같은 블루투스 오디오 기기와 무선으로 미디어를 스트리밍 할 수 있습니다. 헤드폰을 블루투스로 연결하려면 먼저 오디오 기기와 페어링 해야 합니다. 그림 6을 참조하십시오.

1. PI3 헤드폰을 처음 켜면 블루투스 페어링 모드가 시작되며 표시등이 청색으로 점멸합니다. 페어링 모드가 활성화되지 않을 경우 전원 버튼을 5초 동안 누르면 표시등이 정색으로 점멸되고 알림동이 올립니다.
2. 오디오 기기에서 블루투스 기능이 켜져 있는지 확인하고 PI3가 검색 목록에 나타나면 페어링 히십시오.
3. 폐어링이 진행되는 동안 헤드폰 표시등은 청색으로 짐멸하며 폐어링이 완료되면 청색으로 짐등되며 알림음이 올립니다.

헤드폰은 최대 8개의 페어링 되었던 블루투스 기기를 기억합니다. 추가하려면 동일한 방법으로 진행하십시오.

주의: 5분 동안 블루투스 페어링이 되지 않을 경우 자동으로 블루투스 모드가 해제됩니다. 페어링이 실패할 경우 청색 표시등이 빠르게 점멸합니다. 패어링을 다시 실행해 보십시오.

5.2 멀티 플루투스 연결

PI3는 기기 2대를 동시에 연결할 수 있지만 한 기기에서 음악 재생과 통화를 동시에 할 수는 없습니다.

2 기기를 전환하기

1. 젖번째 기기에서 음악을 일시정지 하거나 PI3의 다기능 버튼을 1회 눌러 재생을 일시 정지하십시오.
2. 두번째 기기에서 음악을 재생하면 두 번째 기기로 전환됩니다.

오디오를 스트리밍 할 때 두 번째 기기에서 전화를 받으면 음악 재생이 자동으로 일시정지 되고 통화가 시작됩니다. 통화를 종료하면 첫 번째 기기에서 자동으로 재생이 시작됩니다.

5.3 기기 연결 해제

전원 버튼을 빠르게 두 번 연속으로 누르면 기기와 PI3를 신속하게 연결 해제할 수 있습니다. 연결이 성공적으로 꿈졌음을 알리는 알림음이 올립니다.

또한 Bowers & Wilkins Headphones App에서 연결 방법을 상세하게 관리할 수 있습니다.

5.4 업으로 헤드폰 설정

Bowers & Wilkins Headphone 맨에서 기능을 추가 설정할 수 있습니다. 또한 응성 프롬프트, 스탠바이 시간, 연결 관리 및 헤드폰 소프트웨어 업데이트와 같은 기능을 설정할 수 있습니다. 이 앱은 iOS 및 Android 기기에서 무료로 다운로드 할 수 있습니다.

PI3 헤드폰을 추가하려면 아래와 같이 진행하십시오.

1. 모바일 기기에서 Bowers & Wilkins Headphones App을 다운로드하여 설치하십시오.
2. 앱을 시작한 다음 앱 알림 및 권한과 관련된 지침을 읽고 따르십시오.
3. 메인 화면에서 +를 탑하고 안내를 따르십시오.

5.5 헤드폰 소프트웨어 업데이트

Bowers & Wilkins는 간혹 헤드폰 성능을 향상시키고 새로운 기능을 추가하는 소프트웨어 업데이트를 제공합니다.

소프트웨어 업데이트가 가능하면 Bowers & Wilkins Headphones App에서 알림이 오며 이를 누른 후 안내 지침을 따라 업데이트를 진행하십시오.

그림6 블루투스 페어링

6.재-부팅 및 초기화

6.1 제-부팅

LED 표시등이 꺼질 때까지 Volume +, Volume - 버튼을 동시에 10초 동안 누르십시오. 표시등이 꺼졌다가 다시 쾌지며 재-부팅됩니다. 재-부팅해도 내부 설정이 초기화되거나 페어링 된 기기의 기록은 지워지지 않습니다.

6.2 기본값으로 조기화

페어링 되었던 기기의 기록을 지우고 모든 설정을 기본값으로 복원할 수 있습니다. PI3의 전원이 켜진 상태에서 표시등 LED가 깨질 때까지 Volume +. Volume - 및 전원 버튼을 동시에 10초 동안 누르고 있으면 표시등이 다시 켜지며 새로운 기기를 페어링 할 준비가 됩니다. 또한 Bowers & Wilkins Headphones 앱에서 재설정할 수 있습니다. 앱의 설정에서 Reset을 참조하십시오.

7. 관리 및 유지

7.1 PI3 보관

PI3를 잘 관리하면 최상의 성능을 오래도록 유지할 수 있습니다.

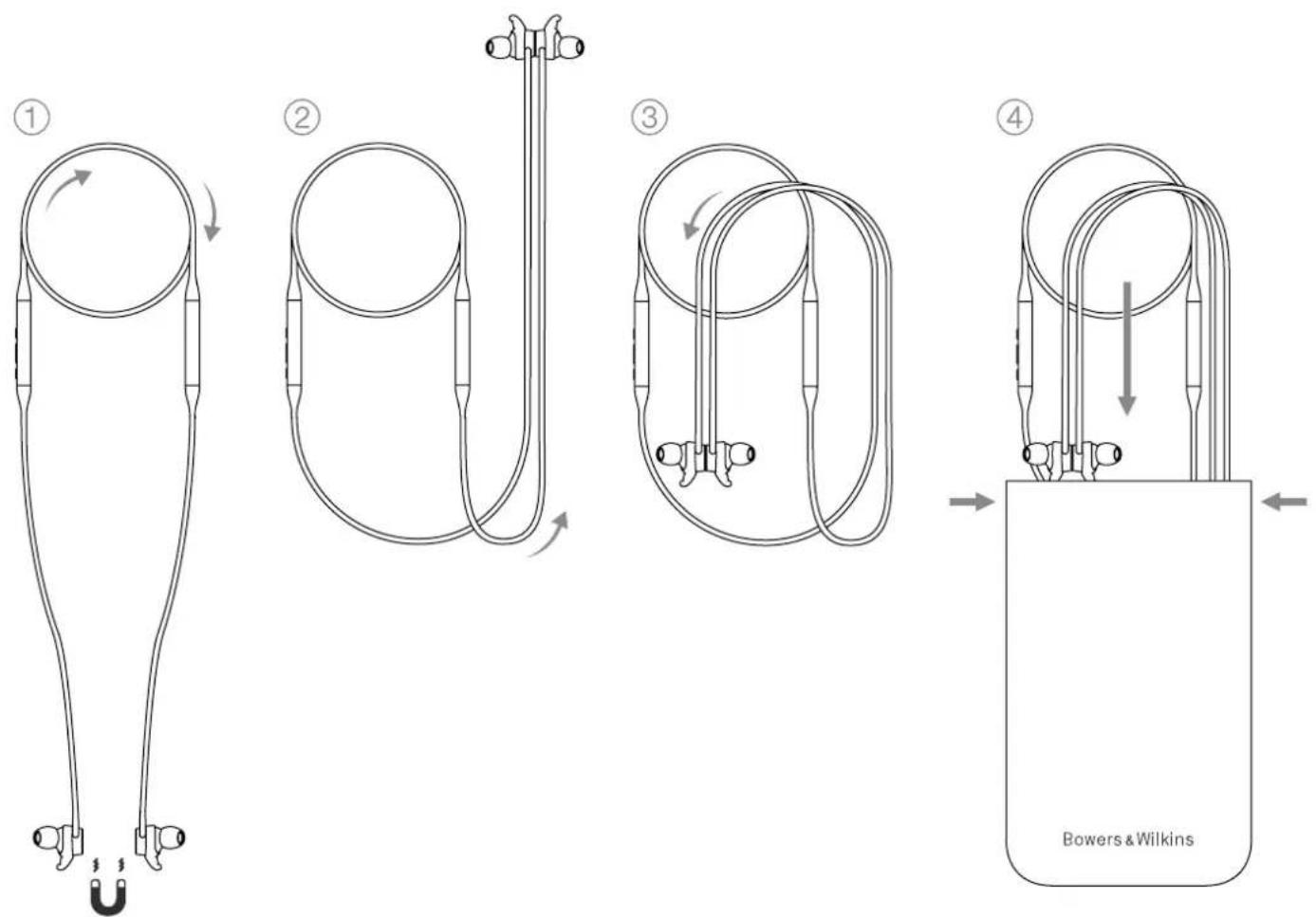

사용하지 않을 때는 헤드폰의 전원을 고고 제공된 파우치에 헤드폰을 보관하십시오. 그림 7 참조. 헤드폰이 꺼지 있는지 확인하십시오.

1. 헤드폰을 착용하지 않은 상태에서 넥밴드를 가법게 싱글 루프 형태로 만드십시오.
2. 한 손으로 루프와 컨트롤 유닛을 번들로 만든 다음 다른 손으로 이어피스와 이어버드를 잡이 번들 위에 포개십시오.
3. 파우치를 열어 헤드폰의 일부가 밖으로 나오지 않도록 헤드폰을 수납하여 주십시오.

7.2 PI3 클리닝

PI3를 젖은 천으로 부드럽게 닭거나 가법계 두드리십시오. 이어 Dip과 스태 빌라이저 핀을 분리하여 따로 정소하십시오.

음이 나오는 부분에 피지나 만지가 쌓이면 만봉이나 부드러운 솔로 부드럽게 뒤아내십시오.

• 폐브릭을 청소하기 위해 세계 문지르거나 도구를 사용하지 마십시오.
• 종이 타월, 낼킨 또는 휴지는 잔류물을 남길 수 있으므로 사용하지 마십시오.
• 세제, 비水墨물, 광택제 또는 화학 세제를 사용하지 마십시오.
• 헤드폰의 전부 또는 일부를 액체로 씻거나 담그지 미십시오.

8. 지원

PI3에 대해 추가적으로 도움이나 조언이 필요하면 www.bowerswilkins.com/support 의 지원 사이트를 참고하십시오.

그림 7
헤드폰 보관

기술 사양

헤드폰 형태 블루투스 와이어리스 인-이어 헤드폰

기술적 특징 세계 최초의 풀 액티브 2웨이 무선 이어버드

마그네틱 클립 이어피스

USB-C 충전 및 오디오 인터페이스

Bluetooth 코덱 Aptx-Adaptive

Aptx-HD

Aptx-Classic

ACC

SBC

Bluetooth 프로필 A2DP v1.3.1

AVRCP v1.6.1

HFP v1.7.1

HSP v1.2

BLE GATT (Generic Attribute Profile)

드라이브 유닛 2x ø9.2mm 폴 레인지

마이크 1x 음성 마이크 (CVC2 - Clear Voice Communication v1)

주파수 대역 10Hz - 30kHz

왜 율 <0.3% (1KHz/10mW)

배터리 타입 충전용 리튬 배터리

배터리 수명 & 시간 8시간, 15분 충전으로 2시간 사용

입력 블루투스, USB-C 오디오

박스 내용물 20cm USB A - USB C 케이블, 파우치, 이어 팀(S, M, L), 스태빌리티 핀(S, M, L)

중량 31g

환경 정보

B&W 제품은 유럽 유해을질사용제한지침

(RoHS),화학을질관리제도(REACH)와

폐전기전자제품처리지침(WEEE)에 대응하여

설계되어 있습니다.포장제나 제품을 폐기할 경우

재활용 가능 자원의 분리 배출요령에 따라 수거하여

주십시오.
