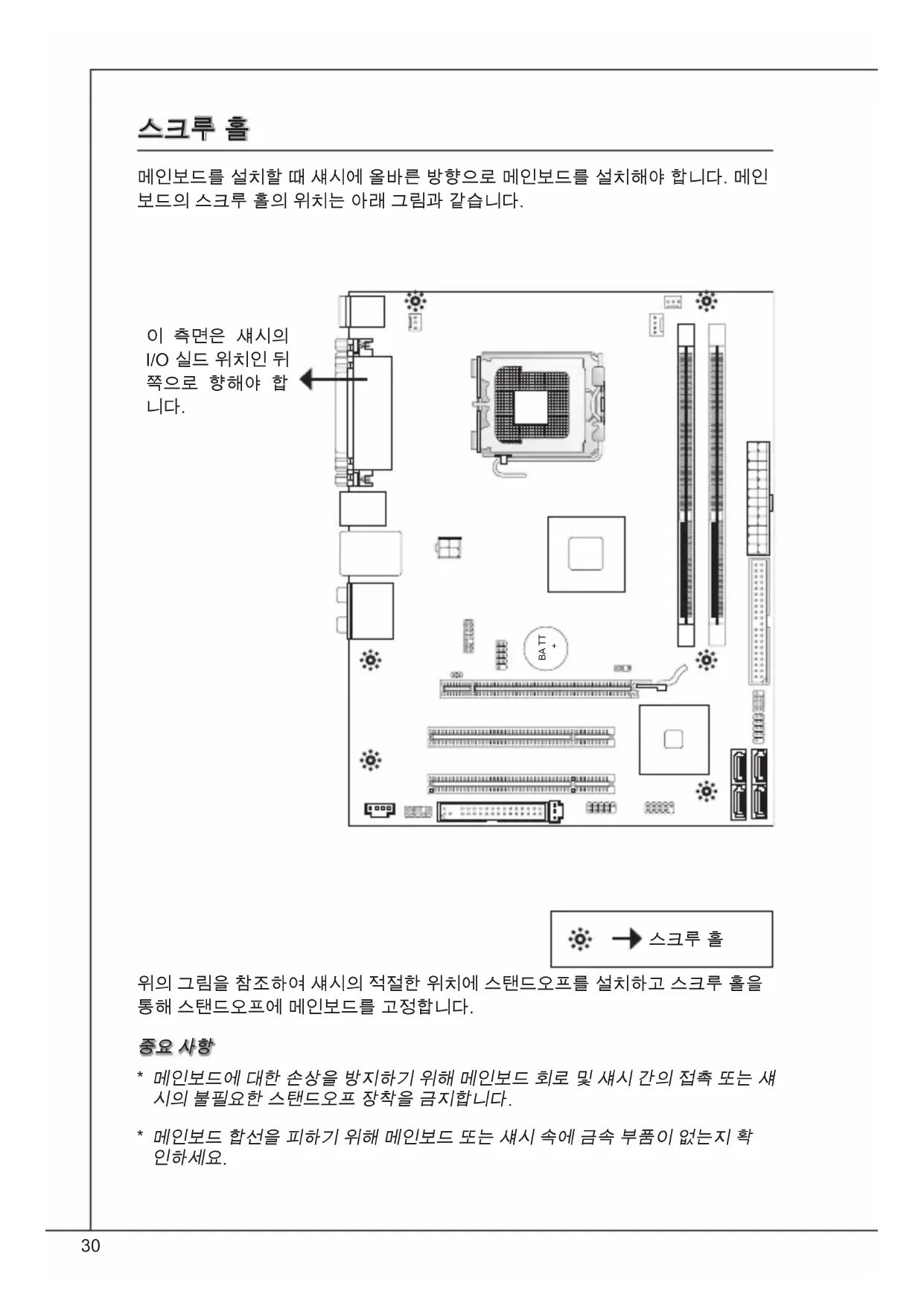

메인보드를 설치할 때 섀시에 올바른 방향으로 메인보드를 설치해야 합니다. 메인

보드의 스크루 홀의 위치는 아래 그림과 같습니다.

위의 그림을 참조하여 섀시의 적절한 위치에 스탠드오프를 설치하고 스크루 홀을

통해 스탠드오프에 메인보드를 고정합니다.

메인보드에 대한 손상을 방지하기 위해 메인보드 회로 및 섀시 간의 접촉 또는 섀

시의 불필요한 스탠드오프 장착을 금지합니다

메인보드 합선을 피하기 위해 메인보드 또는 섀시 속에 금속 부품이 없는지 확

이 장에서는 CPu, 메모리 모듈, 확장 카드의 설치 방법과 메인보드의 점퍼 설정 방

법을 설명합니다. 또한 마우스, 키보드 등과 같은 주변 장치의 연결 방법을 설명합

니다. 설치하는 동안, 부품을 주의해서 취급하고 설치 절차를 잘 따르세요.

LGa775의 CPu 및 쿨러 설치 절차

설치 시 과열을 방지하는 쿨러를 상단에 연결하세요. CPu 쿨러가 없으면 컴퓨터

시작하기 전에 지역 대리점에 연락하세요.

아래의 단계에 따라 CPu 및 쿨러를 올바로 설치하세요. 잘못 설치할 경우 CPu와

CPu 소켓에는 접촉에 의한 손상을 방지하는 플라

스틱 캡이 있습니다. CPu를 설치하기 전에, 항상 캡

으로 소켓을 덮어 소켓 핀을 보호하세요.

캡을 레버 힌지 쪽으로부터 제거하세요.

로드 레버를 위로 올리고 로드 플레이트를 엽니다.

CPu 방향이 올바로 맞춰졌는지 확인한 다음,

CPu를 소켓 하우징 프레임에 내려 놓습니다. CPu

베이스의 가장자리를 잡으세요. 정렬 키가 맞춰졌

CPu가 소켓에 바르게 설치되었는지 육안으로 검사

합니다. 그렇지 않은 경우, CPu를 수직 방향으로 들

로드 레버를 로드 플레이트 위로 살짝 누른 다음, 리

텐션 탭 아래의 훅을 사용하여 레버를 고정합니다.

메인보드의 구멍을 쿨러와 맞춥니다. 4개의 클립이

메인보드의 구멍에 완전히 박힐 때까지 쿨러를 누

4개의 훅을 눌러 쿨러를 고정합니다. 그리고 나서

잠금 스위치를 돌려 훅을 잠급니다(스위치에 표시

메인보드를 뒤집어 클립 엔드가 올바로 끼워졌는지

마지막으로 메인보드의 CPu 팬 커넥터에 CPu 팬

BioS에서 CPu 상태를 읽습니다.

CPu가 설치되어 있지 않은 경우, 손상되지 않도록 항상 플라스틱 캡으로 CPu

이 절에 표시된 메인보드 사진은 CPu/쿨러 설치를 보여줄 목적으로만 사용된 사

진입니다. 메인보드의 외관은 구입한 모델에 따라 다를 수 있습니다.

메모리 모듈은 중앙에 노치가 하나만 있으며, 오른쪽 방향으로만 맞습니다.

메모리 모듈을 diMM 슬롯에 수직으로 끼웁니다. 그리고 나서 메모리 모듈 위

의 골든 핑거가 diMM 슬롯에 깊이 삽입될 때까지 밀어넣습니다. 메모리 모듈

을 제대로 설치할 때 diMM 슬롯의 양쪽에 있는 플라스틱 클립이 자동으로 닫

힙니다. 메모리 모듈이 diMM 슬롯에 제대로 삽입되면 골든 핑거가 거의 보이

측면에서 diMM 슬롯 클립으로 메모리 모듈을 자리에 고정하는지 수동으로

듀얼 채널 모드에서, 다른 채널 diMM 슬롯에 유형과 밀도가 동일한 메모리 모듈

성공적인 시스템 부팅을 하려면,먼저 메모리 모듈을 diMM에 끼우세요.

atX 24 핀 전원 커넥터: JPWR

이 커넥터를 사용하여 atX 24 핀 전원 공급 장치를 연결할 수 있습니다. atX 24 핀

전원 공급 장치를 연결하려면, 전원 공급 장치의 플러그가 올바른 방향으로 삽입되

었는지, 핀이 정렬되었는지 확인하세요. 그리고 나서 전원 공급 장치를 커넥터 안

atX 4 핀 전원 커넥터: JPWR2

이 4 핀 전원 커넥터는 CPu에 전원을 공급하는 데 사용됩니다.

모든 전원 커넥터가 올바른 atX 전원 공급장치에 연결되어 메인보드의 작동이 안

플로피 디스크 장치 커넥터: Fdd

이 커넥터는 360KB, 720KB, .2MB, .44MB 또는 2.88MB 플로피 디스크 드라이

이 커넥터는 ide 하드 디스크 드라이브, 광학 디스크 드라이브 및 기타 ide 장치

동일한 케이블에 2개의 ide 장치를 설치하는 경우, 점퍼 설정으로 드라이브를 케이

블 선택 모드로, 또는 마스터/슬레이브에 별도로 구성해야 합니다. 점퍼 설정 방법

은 공급업체가 제공한 ide 장치의 설명서를 참조하세요.

시리얼 ata 커넥터: Sata ~ 4

이 커넥터는 고속의 시리얼 ata 인터페이스 포트에 사용됩니다. 각 커넥터는 하나

의 시리얼 ata 장치에 연결할 수 있습니다.

시리얼 ata 케이블을 90도로 꺾지 마세요. 그럴 경우, 전송 중 데이터가 손실될

팬 전원 커넥터: CPuFan, SySFan, SySFan2

팬 전원 커넥터는 +2V의 시스템 냉각 팬을 지원합니다. 전선을 커넥터에 연결할

때, 항상 빨간색 전선이 양극으로서 +2V에 연결되어야 하고, 검은색 전선은 접지

선으로서 Gnd에 연결되어야 합니다. 메인보드에 시스템 하드웨어 모니터 칩셋 온

보드가 있는 경우, CPu 팬 제어를 활용하기 위해 속도 센서가 있는 특별히 디자인

이 커넥터는 섀시 침입 스위치 케이블에 연결됩니다. 섀시가 열리는 경우, 섀시 침

입 메커니즘이 활성화됩니다. 시스템이 이 상태를 기록하고 화면에 경고 메시지를

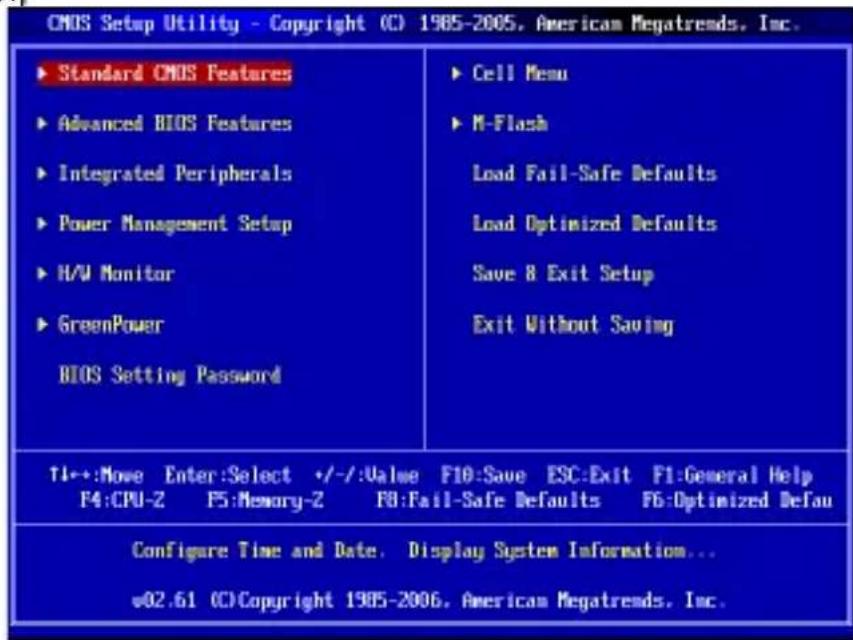

표시합니다. 경고를 지우려면, BioS 유틸리티에서 레코드를 지워야 합니다.

보드에 시스템 구성 데이터를 유지하기 위해 외부 배터리로부터 전원을 공급 받

은 CMoS RaM이 있습니다. CMoS RaM의 경우, 시스템을 켤 때마다 시스템이

oS를 자동으로 부팅합니다. 시스템 구성을 지우려면, 점퍼를 설정하여 데이터를

시스템이 꺼져 있는 동안 2-3 핀을 단락시켜 CMoS를 지울 수 있습니다. 그리고 나

서 -2 핀 위치로 돌아가세요. 시스템이 켜 있는 동안에는 CMoS를 지우지 마세요.

그럴 경우 메인보드가 손상될 수 있습니다.
