Type de produit	Carte mère Micro-ATX
Marque	MSI
Modèle	G41M-P26 (MS-7592 v5.x)
Socket processeur	LGA775
Processeurs supportés	Intel Core 2 Quad / Core 2 Duo / Pentium / Celeron, FMB 05a@95W
Fréquence du FSB	Jusqu'à 1333 MHz
Chipset	North Bridge Intel G41 + South Bridge Intel ICH7
Type de mémoire	DDR3 1333 (OC) / 1066 / 800 MHz
Nombre de slots mémoire	2 x DIMM, jusqu'à 8 Go max
Dual Channel	Oui (installer modules identiques)
Stockage	1 port IDE (Ultra DMA 66/100), 4 ports SATA 3 Gb/s, 1 port disquette
Réseau	Atheros AR8132M, 10/100 Fast Ethernet
Audio	VIA VT1708S, codec 7.1 canaux, compatible Azalia 1.0
Slots d'extension	1 x PCIe x16, 2 x PCI
Connecteurs arrière	PS/2 souris et clavier, 1 série, 1 VGA, 1 parallèle, 4 USB 2.0, 1 LAN, 3 prises audio
Connecteurs internes	2 x USB 2.0, S/PDIF-Out, CD-In, audio avant, intrusion châssis, série, TPM
Alimentation	ATX 24 broches + ATX 4 broches pour CPU
Dimensions (estimées)	24,4 cm x 24,4 cm (format Micro-ATX)
Poids (estimé)	Environ 0,6 kg
Fonctions spéciales	Green Power, M-Flash, Cell Menu pour overclocking, Spread Spectrum
Surveillance système	H/W Monitor : tensions, températures, vitesse ventilateurs
BIOS	BIOS avec réglages détaillés (fréquence, voltage, timings mémoire)
Entretien et nettoyage	Dépoussiérer avec air comprimé sec, éviter l'humidité
Sécurité	Ne pas court-circuiter, respecter les consignes de montage, utilisation de composants compatibles
Pièces détachées et réparabilité	Consulter MSI pour pièces, réparation par professionnel recommandée

FOIRE AUX QUESTIONS - G41MP26 MSI

Quel processeur puis-je installer sur la carte mère MSI G41M-P26 ?

La carte supporte les processeurs Intel Core 2 Quad, Core 2 Duo, Pentium et Celeron au format LGA775, avec un TDP maximum de 95 W (FMB 05a). Consultez la liste de compatibilité sur le site MSI.

Comment installer correctement le CPU et le ventilateur ?

Suivez les étapes : ouvrez le levier, placez le CPU en alignant le triangle Pin 1, refermez le levier. Appliquez de la pâte thermique, puis installez le ventilateur en clipsant et en branchant le câble sur le connecteur CPUFAN1.

Quelle mémoire RAM est compatible avec cette carte mère ?

La carte accepte la DDR3 non-ECC aux fréquences 1333 (overclockée), 1066 et 800 MHz, jusqu'à 8 Go au total sur 2 slots. Pour le mode Dual Channel, utilisez des modules identiques.

Comment effacer le CMOS en cas de problème de boot ?

Éteignez le PC et débranchez l'alimentation. Déplacez le cavalier JBAT1 des positions 1-2 (conserver) vers 2-3 (effacer) pendant quelques secondes, puis remettez-le en 1-2. Ne faites jamais cette manipulation PC allumé.

Quels sont les connecteurs d'alimentation nécessaires ?

La carte nécessite une alimentation ATX 24 broches (JPWR1) et un connecteur 4 broches supplémentaire (JPWR2) pour le CPU. Assurez-vous que votre bloc d'alimentation les fournisse.

Comment accéder au BIOS et à quoi sert le menu Cell Menu ?

Appuyez sur Suppr (DEL) au démarrage. Le menu Cell Menu permet d'ajuster la fréquence du FSB, le ratio du CPU, les timings de la mémoire et la tension pour overclocker.

Puis-je installer une carte graphique dédiée ?

Oui, la carte dispose d'un slot PCIe x16 pour une carte graphique. Elle remplace alors le port VGA intégré.

Comment brancher l'audio en façade du boîtier ?

Connectez le câble audio du panneau avant au connecteur JAUD1 sur la carte. Respectez le brochage standard Intel (broche 1 indiquée).

Que faire si l'ordinateur ne démarre pas après installation ?

Vérifiez les connexions d'alimentation, l'insertion correcte du CPU et de la RAM, le cavalier CMOS, et les câbles du panneau avant. Si le problème persiste, essayez de démarrer avec un seul module de mémoire.

Cette carte mère supporte-t-elle le RAID ?

Non, le chipset ICH7 n'inclut pas de contrôleur RAID. Les ports SATA et IDE fonctionnent en mode standard (AHCI/IDE).

MODE D'EMPLOI G41MP26 MSI

En tant qu'écologiste et afin de protéger l'environnement, MSI tient à rappeler ceci...

Au sujet de la directive européenne (UE) relative aux déchets des équipements électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté française. Par conséquent, vous pouvez retourner localement ces matériels dans les points de collecte.

La société MSI prend des mesures actives pour protéger l'environnement, c'est pourquoi nous vous rappelons que...

Conformément à la directive européenne (CE) sur la prévention de la pollution de l'environnement par les équipements électriques et électroniques usagés (directive DEEE 2002/96/CE), entrée en vigueur le 13 août 2005, les produits appartenant à la catégorie des équipements électriques et électroniques ne peuvent pas être considérés comme des déchets ménagers. Par conséquent, les fabricants de ces équipements électroniques sont tenus de les reprendre pour recyclage en fin de vie. MSI s'engage à respecter les exigences de reprise des produits vendus sous la marque MSI sur le territoire de l'UE, pour recyclage en fin de vie. Vous pouvez retourner ces produits dans des points de collecte spécialisés.

Félicitations, vous venez d'acquérir une carte mère des séries Micro-ATX G41M-P28/G41M-P26 (MS-7592 v5.x). Les séries G41M-P28/G41M-P26 sont basées sur les puces Intel® G41 et ICH7, offrant un système très performant. La carte fonctionne avec les processeurs Intel® Core™2 Quad/Core™2 Duo/Pentium™/Celeron® avancés dans le paquet LGA775. Les séries G41M-P28/G41M-P26 sont très performantes et offrent une solution adaptée tant aux professionnels qu'aux particuliers.

SPÉCIFICATIONS

Processeurs

Processeurs Intel® Core™2 Quad/ Core™2 Duo/ Pentium®/ Celeron® dans le paquet LGA775. Supporte le connecteur 4 broches du ventilateur de CPU avec contrôle de la vitesse du ventilateur. Supporte FMB 05a@95W (Pour plus d'informations sur le CPU, veuillez visiter http://www.msi.com/index.php?func=cpuform2)

FSB supporté

Jusqu'à 1333 MHz

Puces

North Bridge: puces Intel® G41. South Bridge: puces Intel® ICH7

Mémoire

2 emplacements DDR3 1333 (OC)/1066/800 DIMM (8 Go max) (Pour plus d'informations sur les composants compatibles, veuillez visiter http://www.msi.com/index.php?func=testreport)

LAN

Supporte LAN 10/100/1000 Fast Ethernet par Atheros® AR8131M (G41MP28) Supporte LAN 10/100 Fast Ethernet par Atheros® AR8132M (G41M-P26)

Audio

VIA® VT1708S codec audio 7.1 canaux Conforme aux spécifications Azalia 1.0

IDE

1 port IDE par Intel® ICH7 Supporte le mode d'opération Ultra DMA 66/100, PIO et Bus Master

SATA

4 ports SATA 3 Gb/s par Intel® ICH7

Disquette

1 port de disquette Supporte 1 FDD avec 360 Ko, 720 Ko, 1,2 Mo, 1,44 Mo et 2,88 Mo

Connecteurs

Panneau arrière I/O

• 1 port souris PS/2
• 1 port clavier PS/2
• 1 port série
• 1 port VGA
• 1 port parallèle
• 4 ports USB 2.0
• 1 prise LAN
• 6 prises audio flexibles (G41M-P28)
• 3 prises audio flexibles (G41M-P26)

Connecteurs intégrés

• 2 connecteurs USB 2.0
• 1 connecteur S/PDIF-Out
• 1 connecteur CD-In
• 1 connecteur audio avant
• 1 connecteur intrusion châssis
• 1 connecteur de port série
• 1 connecteur TPM

Emplacements

1 emplacement PCIE x16, 2 emplacements PCI, supporte l'interface bus PCI 3.3V/5V

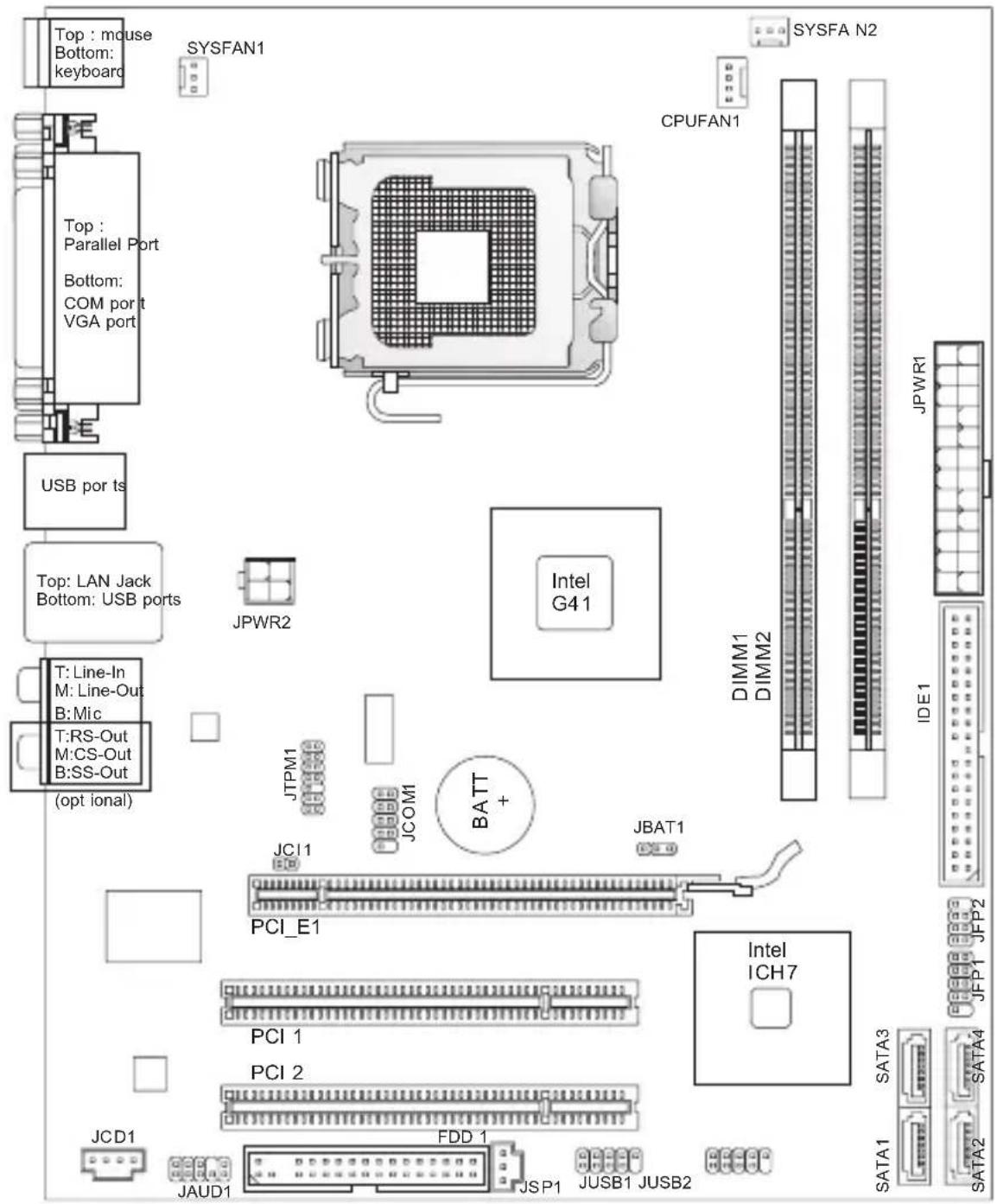

Dimension

Si vous désirez acheter des accessoires et avez besoin du numéro des pièces, vous pouvez consulter notre site Web et trouver les détails à l'adresse ci-dessous.

http://www.msi.com/index.php

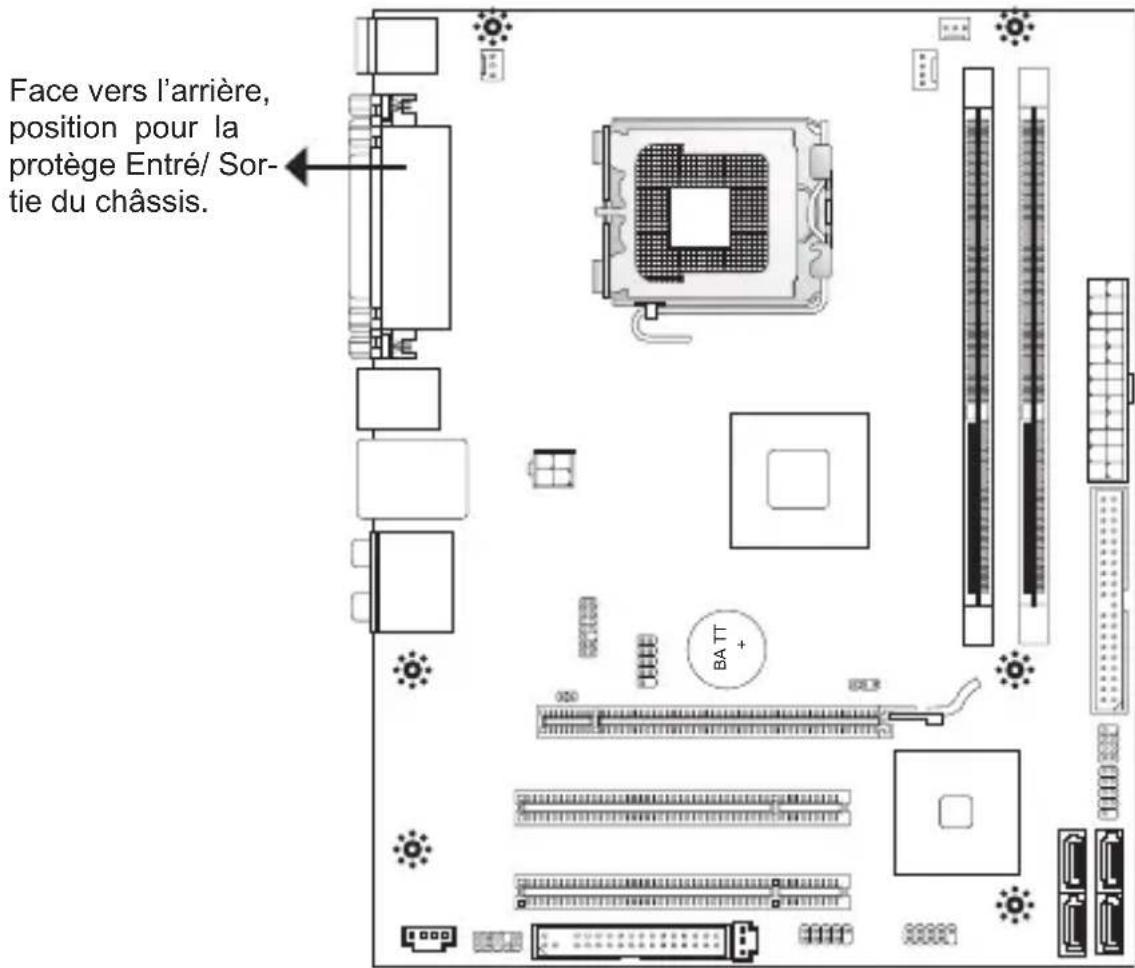

TROUS TARAUDÉS

Quand vous installez la carte mère, il faut déposer la carte dans le châssis en bonne position. La situation des trous taraudés est montrée dans la figure ci-dessous.

Veuillez vous référer à la figure pour installer le support dans une position appropriée sur le châssis, puis fixer la carte à travers les trous taraudés sur le support.

IMPORTANT

• Pour prévenir les dommages à la carte mère, il est interdit de mettre toute sorte de contact entre le circuit et le châssis ou de mettre un support inutile sur le châssis.
• Veuillez vous assurer qu'il n'y a pas de composant en métal mis dans la carte ou le châssis qui entraînerait un court-circuit à la carte mère.

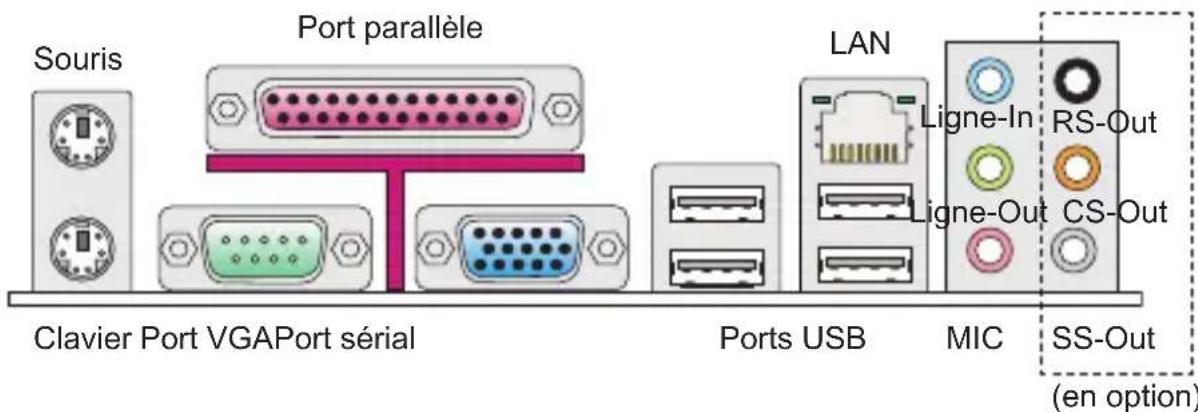

PANNEAU ARRIÈRE

Le panneau arrête dispose des connecteurs suivants :

INSTALLATION DU MATÉRIEL

Ce chapitre vous indique comment installer le CPU et les mémoires, ainsi que les cavaliers sur la carte mère. Lors de l'installation du matériel, faites attention aux composants et suivez les procédures d'installation.

Procédure d'installation du CPU et du ventilateur pour LGA775

Quand vous installez votre CPU, assurez-vous qu'il dispose d'un système de refroidissement pour prévenir la surchauffe. Si vous n'en possédez pas, contactez votre revendeur pour vous en procurer un et installez-le avant d'allumer l'ordinateur.

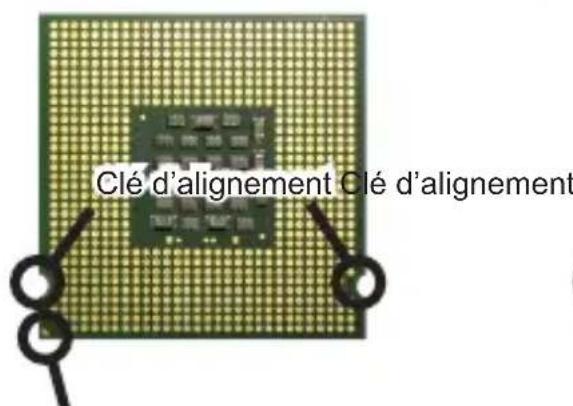

La face de contact du LGA 775 CPU.

La surface du LGA 775 CPU.

N'oubliez pas d'appliquer un composé de transfert thermique pour une meilleure dispersion de la chaleur.

Le triangle jaune est l'indicateur du Pin 1.

Le triangle jaune est l'indicateur du Pin 1.

Suivez les instructions suivantes pour installer correctement le CPU et le ventilateur. Une mauvaise installation endommagera votre CPU et la carte mère.

1. Le socket CPU possède un capuchon de protection en plastique. Ne le retirez qu'au moment d'installer le CPU.

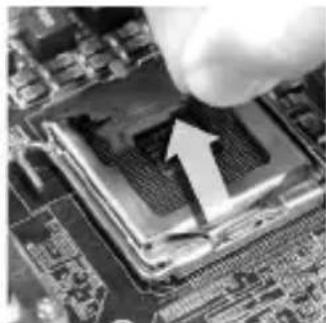

2. Enlevez le capuchon de la charnière du levier.
3. On révèle les broches de la douille.

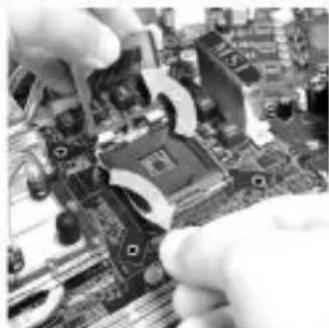

4. Ouvrez le levier de charge.
5. Levez le levier et ouvrez le plateau de charge.
6. Après avoir confirmé la direction du CPU pour le joindre correctement, déposez le CPU dans l'armature du logement de douille. Faites attention au bord de sa base. Notez que l'on aligne les coins assortis.
7. Inspectez visuellement si le CPU est bien posé dans la douille. Si non, sortez verticalement le CPU prudemment et réinstallez-le.
8. Couvez le plateau de charge sur le paquet.
9. Abaissez le levier sur le plateau de chargement, puis sécurisez l'ensemble avec le mécanisme de détention.

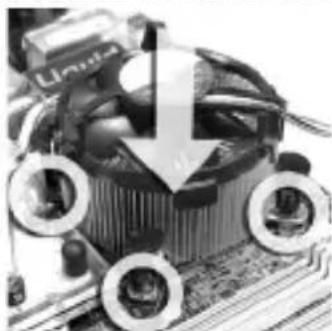

10. Alignez les trous de la carte avec le ventilateur. Installez le ventilateur dans les trous de la carte mère.
11. Appuyez sur les crochets pour attacher le ventilateur. Puis effectuez une rotation des systèmes de détention (référez-vous à la direction correcte marquée dessus) afin de verrouiller le crochet.
12. Retournez la carte mère pour assurer que le ventilateur est correctement inséré.
13. Finalement, attachez le câble du ventilateur de CPU au connecteur du ventilateur de CPU sur la carte mère.

IMPORTANT

• Lisez le statut du CPU dans le BIOS.
• Toujours protégez les broches de votre CPU avec le plastique de protection avant que le CPU soit installé afin d'éviter tout dommage.
• Les photos de carte montrées ici ne sont que pour une démonstration de l'installation du CPU et de son refroidissement. L'apparence de votre carte peut varier selon le modèle que vous achetez.

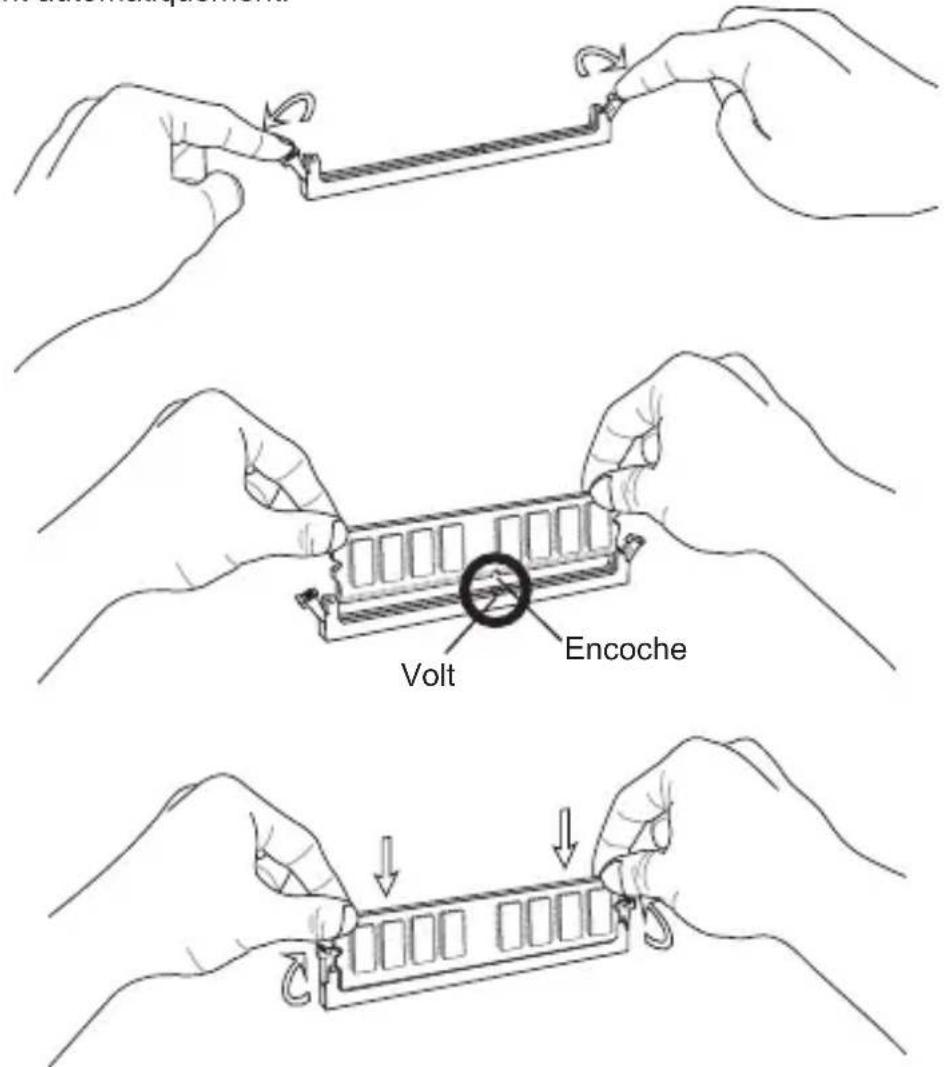

Installation des modules de mémoire

1. Le module de mémoire ne possède qu'une seule encoche au centre et ne peut être inséré que dans la bonne orientation.
2. Insérez le module de mémoire verticalement dans l'emplacement DIMM. Puis poussez-le jusqu'à ce que les contacts dorés du module soient profondément insérés dans l'emplacement DIMM. Les clips en plastique situés de chaque côté du module se fermeront automatiquement. Vous ne pouvez presque pas voir les contacts dorés si le module de mémoire est correctement inséré dans l'emplacement DIMM.
3. Les clips en plastique situés de chaque côté de l'emplacement DIMM se ferment automatiquement.

IMPORTANT

• En mode Dual-Channel, assurez-vous d'installer des modules de mémoire du même type et de la même densité dans des emplacements DIMM de canaux différents.
• Pour démarrer votre ordinateur avec succès, insérez d'abord les modules de mémoire dans DIMM1.

Connecteur d'alimentation ATX 24 broches : JPWR1

Ce connecteur vous permet de connecter l'alimentation ATX 24 broches. Pour cela, assurez-vous que le connecteur est bien orienté et que les broches sont alignées. Abaissez ensuite le connecteur d'alimentation.

Connecteur d'alimentation ATX 4 broches : JPWR2

Ce connecteur d'alimentation 4 broches sert à alimenter le CPU.

IMPORTANT

Assurez-vous que tous les connecteurs sont reliés à l'alimentation ATX pour assurer la stabilité de la carte mère.

Connecteur de lecteur de disquette : FDD1

Ce connecteur prend en charge les formats 360 Ko, 720 Ko, 1,2 Mo, 1,44 Mo ou 2,88 Mo.

Connecteur IDE : IDE1

Ce connecteur prend en charge les disques durs IDE, les lecteurs optiques et autres périphériques IDE.

IMPORTANT

Si vous installez deux périphériques IDE sur un même câble, vous devez configurer le second en mode sélection de câble ou en mode maître/esclave en configurant les cavaliers. Référez-vous aux documentations des périphériques IDE fournies par les vendeurs pour les instructions de réglage des cavaliers.

Connecteur Serial ATA : SATA1 ~ 4

Ce connecteur est un port d'interface haute vitesse Serial ATA. Chaque connecteur peut se connecter à un périphérique Serial ATA.

IMPORTANT

Veuillez ne pas tordre le câble Serial ATA à 90 degrés. Cela pourrait l'endommager et entraîner la perte de données lors des transferts.

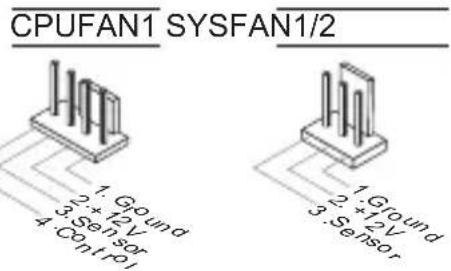

Connecteurs d'alimentation du ventilateur : CPUFAN1, SYSFAN1, SYSFAN2

Les connecteurs d'alimentation du système de refroidissement supportent un système de refroidissement de +12V. Lors de la connexion du câble, assurez-vous que le fil positif est connecté au +12V et que le câble noir est connecté au GND. Si la carte mère possède un chipset System Hardware Monitor intégré, vous devez utiliser un ventilateur ayant ces caractéristiques si vous voulez contrôler le ventilateur du CPU.

Connecteur S/PDIF-Out : JSP1

Ce connecteur sert à connecter l'interface S/PDIF (Sony & Philips Digital Interconnect Format) pour une transmission audio numérique.

Connecteur CD-In : JCD1

Ce connecteur est fourni pour une entrée audio externe.

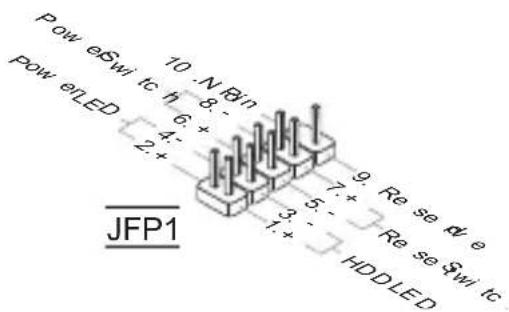

Connecteurs panneau avant : JFP1, JFP2

Ces connecteurs sont pour les connexions électriques aux commutateurs et aux LED. Le JFP1 est compatible avec le guide de conception Intel® Front Panel I/O Connectivity.

Connecteur de port série : JCOM1

Ce connecteur est un port de communications de haute vitesse de type 16550A, qui envoie/reçoit 16 bytes FIFOs. Vous pouvez y attacher un périphérique série.

Connecteur Audio Panneau avant : JAUD1

Ce connecteur vous permet de connecter un audio en panneau avant. Il est compatible avec le guide de conception de connectivité I/O du panneau avant d'Intel®.

Connecteur USB avant : JUSB1, JUSB2

Ce connecteur, compatible avec le guide de conception de connectivité I/O d'Intel®, est idéal pour connecter des périphériques USB à interface haute vitesse tels que disques durs USB, caméras numériques, lecteurs MP3, imprimantes, modems, etc.

Connecteur de module TPM : JTPM1

Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous référer au manuel de la plateforme de sécurité TPM pour plus de détails et d'utilisations.

Connecteur d'intrusion châssis : JCI1

Ce connecteur est connecté à un câble d'interrupteur d'intrusion de châssis. Si le châssis est ouvert, l'interrupteur en informera le système, qui enregistrera ce statut et affichera un écran d'alerte. Pour effacer ce message d'alerte, vous devez entrer dans le BIOS et désactiver l'enregistrement.

Cavalier d'effacement CMOS : JBAT1

La RAM CMOS intégrée reçoit une alimentation d'une batterie externe qui permet de garder les données de configuration du système. Avec la RAM CMOS, le système peut automatiquement amorcer le système d'exploitation à chaque mise sous tension. Si vous voulez effacer la configuration du système, réglez le cavalier pour effacer les données.

Conserver les données Effacer les données

IMPORTANT

Vous pouvez effacer le CMOS en positionnant les broches 2-3 lorsque le PC n'est pas allumé. Puis il faut remettre le cavalier en position 1-2. Évitez surtout d'effacer le CMOS lorsque le PC est allumé, cela endommagerait la carte mère.

Emplacement PCIE

L'emplacement PCIE supporte la carte d'extension d'interface PCIE.

L'emplacement PCIE 2.0 x16

Emplacement PCI

L'emplacement PCI supporte la carte LAN, la carte SCSI, la carte USB, et d'autres cartes ajoutées qui sont compatibles avec les spécifications de PCI.

IMPORTANT

Lorsque vous ajoutez ou retirez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lisez la documentation pour faire les configurations nécessaires du matériel ou du logiciel de la carte d'extension, tels que cavaliers, commutateurs ou la configuration du BIOS.

Chemins de revendication d'interruption de PCI

IRQ est l'abréviation de "interrupt request line". Les IRQ sont des lignes de matériel sur lesquelles les périphériques peuvent émettre des signaux d'interruption au microprocesseur. Les pins de PCI IRQ sont typiquement connectés aux pins de bus PCI comme suivant :

Ordre Emplacement	1 2 3 4
PCI 1 INT A#	INT B# INT C#	INT D#
PCI 2 INT B#	INT C# INT D#	INT A#

RÉGLAGE BIOS

Lorsque le PC est démarré, le processeur de POST (Power On Self Test) se met en route. Quand le message ci-dessous apparaît à l'écran, appuyez sur pour accéder au Setup (Réglage).

(Appuyez sur DEL pour accéder au SETUP)

Si le message disparaît avant que vous n'ayez appuyé sur la touche, redémarrez le PC avec l'aide du bouton RESET. Vous pouvez aussi le redémarrer en utilisant semblablement la combinaison des touches , , et .

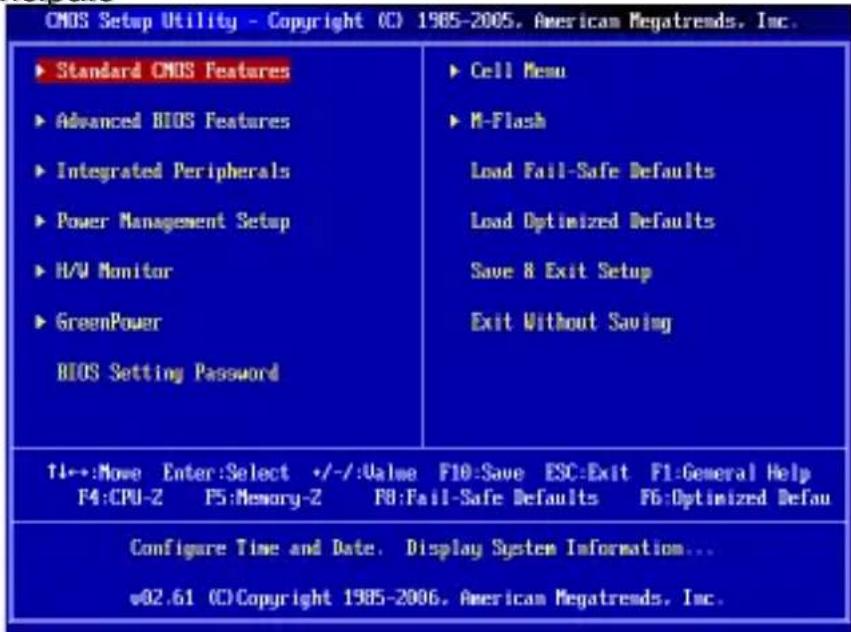

Page Principale

Standard CMOS Features

Utilisez ce menu pour paramétrer des éléments standards du BIOS tel que l'heure, la date etc.

Utilisez ce menu pour régler les articles des fonctions avancées spécifiques.

Utilisez ce menu pour spécifier vos réglages des périphériques intégrés.

Power Management Setup

Utilisez ce menu pour spécifier vos réglages pour la gestion d'alimentation.

H/W Monitor

Cette entrée montre les statuts du CPU, du ventilateur, et de l'alarme du système.

Green Power

Utilisez ce menu pour spécifier la phase d'énergie.

Utilisez ce menu pour entrer un mot de passe pour le BIOS.

Cell Menu

Utilisez ce menu pour spécifier votre configuration pour le contrôle de fréquence/voltage.

M-Flash

Utilisez ce menu pour lire/flasher le BIOS depuis (vers) le lecteur de stockage (format FAT/FAT32 uniquement).

Load Fail-Safe Defaults

Utilisez ce menu pour charger les valeurs par défaut du BIOS, les réglages de la manufacture pour l'opération du système.

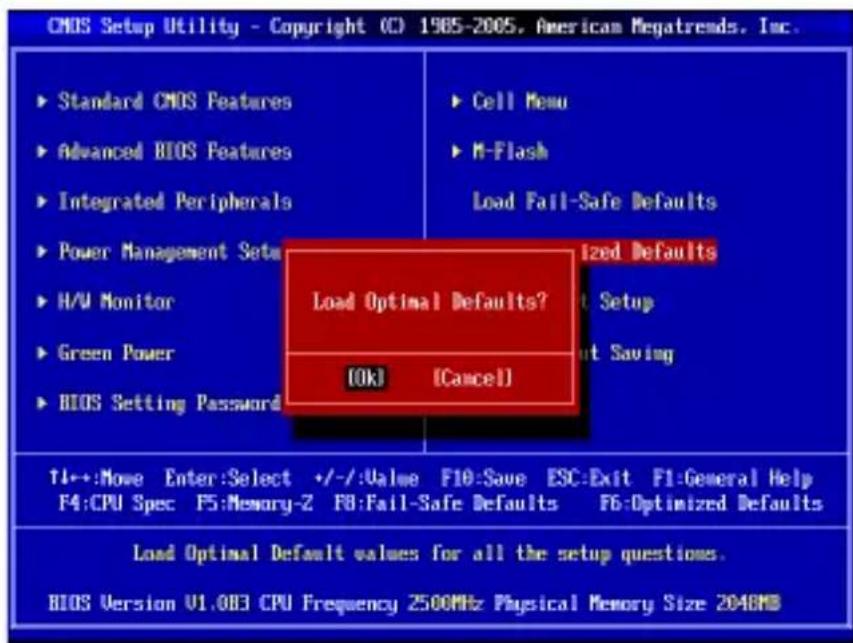

Load Optimized Defaults

Utilisez ce menu pour charger les réglages par défaut de la manufacture dans le BIOS pour des performances opérationnelles optimales.

Save & Exit Setup

Réglage pour enregistrer les modifications dans le CMOS et quitter.

Exit Without Saving

Réglage pour abandonner les modifications et quitter.

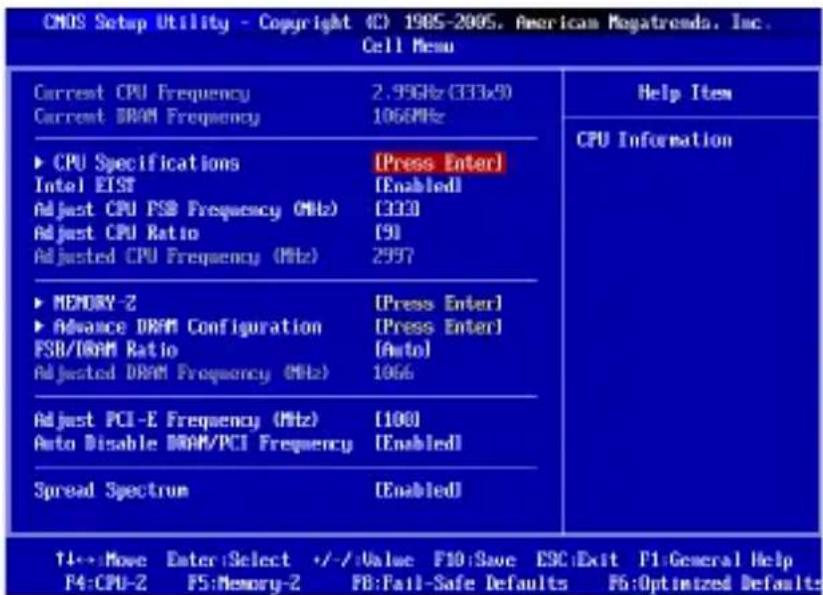

Cell Menu

Ces articles montrent les fréquences actuelles du CPU, de la mémoire et du CPU-NB. Lecture uniquement.

CPU Specifications

Appuyez sur pour entrer dans le sous-menu, qui montre l'information du CPU installé.

Appuyez pour entrer dans le sous-menu. Ce sous-menu montre les technologies supportées par le CPU installé.

Intel EIST

La technologie Enhanced Intel SpeedStep vous permet de configurer le niveau de performance du microprocesseur. Ce domaine vous apparaîtra après que vous installiez le CPU qui supporte la technologie SpeedStep.

Cet article vous permet d'ajuster la fréquence du FSB du CPU.

Adjust CPU Ratio

Cet article vous permet d'ajuster le multiplicateur d'horloge du CPU (ratio). Il est disponible uniquement lorsque le processeur prend en charge cette fonction.

Il affiche la fréquence ajustée du CPU (FSB x Ratio). Lecture seule.

MEMORY-Z

Appuyez sur pour entrer dans le sous-menu.

Informations SPD de la mémoire DIMM1/2

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu affiche les informations sur la mémoire prise en charge.

Configuration avancée de la DRAM

Appuyez sur pour entrer dans le sous-menu.

Mode de synchronisation DRAM

Le besoin de synchronisation DRAM est contrôlé par le SPD (Serial Presence Detect) EEPROM sur le module DRAM. Le réglage [Auto By SPD] active les timings DRAM et les articles relatifs suivants qui seront déterminés par le BIOS en fonction des configurations du SPD. Le réglage [Manual] vous permet de configurer manuellement les timings DRAM et les articles relatifs suivants.

Latence CAS (CL)

Lorsque le mode de synchronisation DRAM est réglé sur [Manual], ce champ est ajustable. Il contrôle la latence CAS, qui détermine le délai de synchronisation (en cycles d'horloge) avant que le SDRAM commence une commande de lecture après l'avoir reçue.

tRCD

Lorsque le mode de synchronisation DRAM est réglé sur [Manual], ce champ est ajustable. Lorsque la DRAM est rafraîchie, les rangées et les colonnes sont toutes adressées séparément. Cet article vous permet de déterminer le timing de la transition de RAS (row address strobe) à CAS (column address strobe). Plus le nombre de cycles d'horloge est faible, plus la performance de la DRAM est rapide.

tRP

Lorsque le mode de synchronisation DRAM est réglé sur [Manuel], ce champ est ajustable. Cet article contrôle le nombre de cycles pour que le signal Row Address Strobe (RAS) soit autorisé à se précharger. S'il n'y a pas assez de temps pour que le RAS accumule sa charge avant le rafraîchissement de la DRAM, le rafraîchissement peut être incomplet et la DRAM peut échouer à conserver les données. Cet article s'applique uniquement lorsque la DRAM synchrone est installée dans le système.

tRAS

Lorsque le mode de synchronisation DRAM est réglé sur [Manuel], ce champ est ajustable.

Cet article détermine le temps que le RAS prend pour lire ou écrire une cellule de mémoire.

tRTP

Lorsque le mode de synchronisation DRAM est réglé sur [Manuel], ce champ est ajustable. L'intervalle de temps entre une commande de lecture et une précharge.

tRFC

Lorsque le mode de synchronisation DRAM est réglé sur [Manuel], ce champ est ajustable. Ce réglage détermine le temps que le RFC prend pour lire et écrire dans une cellule de mémoire.

tWR

Lorsque le mode de synchronisation DRAM est réglé sur [Manuel], ce champ est ajustable. Il spécifie la quantité de retard (en cycles d'horloge) qui doit s'écouler après l'achèvement d'une opération d'écriture valide, avant qu'une banque active puisse être préchargée. Ce retard est nécessaire pour garantir que les données dans le tampon d'écriture puissent être écrites dans les cellules de mémoire avant l'apparition de la précharge.

tRRD

Lorsque le mode de synchronisation DRAM est réglé sur [Manuel], ce champ est ajustable. Il spécifie le retard entre les activations de différentes banques.

tWTR

Lorsque le mode de synchronisation DRAM est réglé sur [Manuel], ce champ est ajustable. Cet article contrôle la temporisation de la mémoire entre l'écriture des données et la commande de lecture. Cela constitue le nombre minimum de cycles d'horloge qui doivent s'écouler entre la première opération d'écriture valide et la commande de lecture suivante dans la même banque interne du périphérique DDR.

Rapport FSB/DRAM

Cet article vous permet d'ajuster le ratio du FSB à la mémoire.

Il montre la fréquence ajustée de la mémoire. Lecture uniquement.

Cet article vous permet d'ajuster la fréquence du PCI-E.

Auto Disable DRAM/PCI Frequency

Lorsque mis sur [Enabled], le système éteindra les horloges des fentes vides de PCI pour réduire au minimum l'interférence électromagnétique (EMI).

Spread Spectrum

Lorsque le générateur d'horloge de la carte mère fonctionne, les valeurs extrêmes (spikes) créent des interférences électromagnétiques (EMI). La fonction Spread Spectrum réduit ces interférences en réglant les impulsions. Si vous n'avez pas de problème d'EMI, laissez-le sur Disabled, ce qui vous permet d'avoir une stabilité du système et des performances optimales. Dans le cas contraire, choisissez Enabled pour la réduction des EMI. N'oubliez pas de désactiver cette fonction si vous voulez faire de l'overclocking, parce que la moindre modification peut entraîner une accélération temporaire d'horloge et ainsi votre processeur overclocké se verrouillera.

IMPORTANT

• Si vous n'avez pas de problème d'EMI, laissez l'option sur [Disable], ceci vous permet d'avoir une stabilité du système et des performances optimales. Dans le cas contraire, choisissez Spread Spectrum pour réduire les EMI.
• Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuillez consulter le règlement EMI local.
• N'oubliez pas de désactiver la fonction Spread Spectrum si vous êtes en train d'overclocker parce que même un battement léger peut causer un accroissement temporaire de la vitesse de l'horloge qui verrouillera votre processeur overclocké.

Load Optimized Defaults

Vous pouvez charger les valeurs de défaut fournies par le fabricant de la carte pour une performance stable.
