제품 유형	앰프 내장 서브우퍼
브랜드	SCANDYNA
모델	THE BALL
출력	40W + 2 x 20W (D 클래스)
전원	100-240V AC
입력	스테레오 RCA 잭
주파수 응답	-3dB @ 48Hz, -6dB @ 40Hz
로우패스 필터	40~140Hz 조절 가능
위상	0° 또는 180° 전환 가능
볼륨 조절	디지털 (360° 타입)
리모컨	있음 (켜기/끄기, 볼륨, 음소거)
보호 기능	단락, 과전압, 과열
LED	전원 표시등(파란색 고정), 대기(파란색 약함), 음소거(파란색 깜빡임)
청소	린트 없는 먼지 천, 세제 사용 금지
안전	비나 습기에 노출 금지; 열지 마십시오; 사용자가 수리할 수 있는 부품 없음
형태/재질	ABS 케이스, 구형 디자인
권장 사용	The Amp, The Dock 또는 V-Dock 앰프와 Minipod, The Drop, Micropod SE 스피커와 함께 사용
주의	기기 위에 앉지 마십시오

자주 묻는 질문 - THE BALL SCANDYNA

최적의 사운드를 위해 The Ball을 어디에 배치해야 하나요?

최적의 사운드 경험을 위해 The Ball을 구석이나 벽 근처에 배치하십시오. 베이스가 개방된 위치보다 더 강해집니다. 방에서 이상적인 위치를 실험해보십시오.

The Ball 스피커를 어떻게 청소하나요?

린트 없는 먼지 천만 사용하십시오. 청소 시 세제나 화학 제품을 절대 사용하지 마십시오.

기기가 켜지지 않으면 어떻게 해야 하나요?

전원 코드가 작동하는 콘센트에 제대로 연결되어 있는지 확인하십시오. 콘센트의 극성(큰 날이 큰 구멍에)이 맞는지 확인하십시오. 문제가 지속되면 판매점이나 Scandyna에 문의하십시오.

LED의 다양한 색상은 무엇을 의미하나요?

파란색 고정 LED: 기기 켜짐. 파란색 약한 LED: 대기 또는 꺼짐 모드. 파란색 깜빡임 LED: 음소거 모드 또는 볼륨 조절(최대 또는 최소에 도달할 때까지 깜빡임).

볼륨과 크로스오버 주파수를 어떻게 조정하나요?

패널의 볼륨 버튼(360° 회전) 또는 리모컨을 사용하십시오. 크로스오버 주파수는 40~140Hz 사이에서 조정 가능합니다. 전면 스피커의 저음이 떨어지는 지점에 맞추어 원활한 전환을 위해 조정하십시오.

The Ball을 다른 앰프와 함께 사용할 수 있나요?

The Ball은 Scandyna 제품(The Amp, The Dock, The V-Dock) 및 호환 스피커(Minipod, The Drop, Micropod SE)와 함께 사용하도록 설계되었습니다. RCA 입력을 통해 다른 앰프에 연결할 수 있지만 제조업체의 권장 사항을 따르십시오.

과열 시 어떻게 해야 하나요?

기기에는 고온 보호 기능이 있습니다. 기기를 끄고, 플러그를 뽑은 후 식을 때까지 기다리십시오. 통풍구가 막히지 않았는지 확인하고 열원에서 멀리 두십시오.

리모컨을 어떻게 사용하나요?

리모컨으로 켜기/끄기, 볼륨 조절, 음소거를 할 수 있습니다. The Ball 앞쪽을 향하게 하십시오. 동작은 LED로 확인됩니다(볼륨 깜빡임 등).

기기를 직접 수리할 수 있나요?

아니요, 기기에는 사용자가 수리할 수 있는 부품이 없습니다. 케이스를 열지 마십시오. 수리가 필요하면 자격을 갖춘 기술자나 Scandyna 애프터서비스에 문의하십시오.

The Ball과 호환되는 스피커는 무엇인가요?

The Ball은 한 쌍의 Minipod, The Drop 또는 Micropod SE와 함께 The Amp, The Dock 또는 The V-Dock과 함께 작동하도록 설계되었습니다. 자세한 내용은 www.podspeakers.com을 참조하십시오.

사용 설명서 THE BALL SCANDYNA

먼저 Ball 을 구매해 주신 것에 대해 감사드립니다. Ball은 소형 디지털 앱프 서브우퍼 로서로서 고품질 하이파이 스테레오와 독특한 디자인을 결합한 제품입니다.

Ball은 설치 위치 선정이 쉽습니다. 최고품질의 음향체험을 실현하기 위해 Ball 의 가장 적절한 설치 위치를 찾자 주세요. Ball 을 구석, 혹은 벽면 밑에 설치하는 것이 “단독” 설치하는 것 보다 소리가 크고 밝습니다.

Ball 은 Minipod、the drop, micropod 스피커와 the amp, the dock혹은 V dock의 연결을 위해 전문 설계한 제품입니다.

저희 홈페이지www.podspeakers.com에 방문해 주세요. 저희 제품에 관한 보다 자세한 정보가 있습니다.

주의!

제품을 작동하기 전에 본 안전수칙을 꼭 읽어 보세요.

전원을 키기 전에 컴포넌트 간에 모든 연결이다 연결되어는 지를 확인하세요.

본 제품은 솜털이 없는 먼지 제거용 천으로만 청결할 수 있습니다. 클리너를 사용해서는 안 됩니다.

ball 위에 앉으면 안 됩니다.

The ball

CAUTION

HON DE ELECTRIC

SHOCK DO NOT OPEN

ATTENTION:

RIOUE DE CHOC ELECTRIC

NEE FREE COUNTER

CAUTION: TO REDUCE THE RISK OF ELECTRIC

SHOCK, DO NOT REMOVE COVER (OR BACK). NO

USER SERVICEABLE PARTS INSIDE. REFER SERVICING

TO QUALIFIED SERVICE PERSONNEL.

경고- 본 기기는 습기가 있는 장소 및 비를 피하여 보관하여 주시기 바랍니다. 감전 및 화재의 위험이 있습니다.

주의- 화재 및 감전의 우려가 있으니 제품커버를 열어보는 행위는 삼가시기 바랍니다. 사용상의 문제가 있을 시에는 서비스 전문 기술자에게 맡겨주십시오.

주의- 감전을 방지하기 위하여 플러그를 소켓에 완전히 꽃아 주십시오.

정삼각형내의 번개 화살표 표시는 사용자에게 장치 내의 위험 전압을 경고하기 위합니다. 이는 감전의 위험이 있기 때문입니다.

정삼각형내의 느낌표는 부속품으로서 첨부문서에는 주요사용 및 보수 유지에 관한 정보가 들어 있다는 표시입니다.

읽기 지시

본 장치를 사용하기 전에 모든 안전 및 작동에 관한 지시를 꼭 읽어 두어야 합니다.

유보 지시

안전 및 작동 지시를 꼭 지켜주세요.

주의 경고

표기되어 있는 모든 경고 및 작동 지시를 반드시 준수하여 주시기 바랍니다.

준수 지시

모든 작동 및 사용 지시를 꼭 준수하시기 바랍니다. 습기

욕조, 싱크대, 주방 세척 대, 물이 있는 지하실 그리고 수영장 등 물 및 습기가 많은 곳에서 멀리하여 주시기 바랍니다.

통풍

본 장치는 통풍이 원활한 곳에서의 사용을 권장합니다. 침대 및 소파 등 통풍을 저해할 수 있는 곳에 올려놓지 마시기 바라며, 책장 및 상자 등 밀폐된 공간에 수납을 금합니다.

고온

난방기와 같은 발열기구 제품(증폭기 포함)을 멀리하여 주시기 바랍니다.

전기 공급

본 장치는 반드시 작동지시 혹은 기기에 표시된 전기 공급에 연결하여야 합니다.

접지 또는 전극

본 장치의 접지와 전극이 뒤바뀌지 않도록 주의해

야 합니다.

전원선의 보호

전원선은 기기근처의 물건에 의해 놀리거나 파손되지 않도록 잘 수납하시기 바랍니다. 소켓 플러그, 연장 소켓의 전원선과 장치간의 연결부분을 특히 주의 하셔야 합니다.

청결

본 장치를 제조사의 지시에 따라 청결하게 보관해 주시기 바랍니다.

전기 케이블

실외 안테나는 전기 케이블로부터 멀리해 두십시오. 사용하지 않을 때

장시간동안 사용하지 않을 때에는 전원선을 뽑아두 시기 바랍니다.

다른 물품과 액체

제품내부가 개방된 곳으로 다른 물품 또는 액체가 떨어지지 않도록 주의하십시오.

문제가 발생하여 A/S가 필요할 때

a) 전원선 혹은 플러그에 손상이 있을 때 b) 물품이 나 액체가 기기 내에 떨어졌을 때 c) 기기가 비를 맞은 때 d) 기기 작동시 비정상적인 변화 혹은 효능상의 변화가 발생하였을 때 e) 기기가 바닥에 떨어졌을 때 f) 기기케이스가 파손 및 상기 같은 경우가 발생하였을 때 자격을 갖춘 A/S 요원의 서비스를 받을 수 있습니다.

보수 유지

사용자가 임의대로 작동지시에 명시되지 않는 수리를 하여서는 안 됩니다. 기타 보수유지 서비스는 자격을 갖춘 A/S 요원에게 서비스를 받으십시오.

제품 서비스

시스템이 정상적으로 작동할 수 없는 경우, 구매대리점 혹은 직접Scandyna 에 연락 주십시오.

The ball

Ball의 기술 규격

전원	60 와 트Class D급
외형	drop, mnipod혹은micropod SE에서 고안해낸ABS 케이스
전압	100-240 VAC
LED	전원 온/오프, 대기, 음제거, 음량 조정
입력	스테레오RCA 책
드라이버 유니트	612 롱쓰로우-4 layer 우퍼
주파수	48Hz시 3db, 40Hz시 6db
입력감도	입력@ 100kHz 200mVrms; 1.5% @ 정격출력 파워
S/N (정격파워)	>70dB
THD	<0.3% @ 1왔트, 1.5% @정격출력 파워
기능	크로스오버 주파수의 조정범위40~140Hz, 위상 × 0dg 혹은 180dg(변환 가능), 디지털 음량 조정 (360dg 유형)
원격조정	주음량, 부속음량, 음제거, 온/오프
보호	합선 보호, 과전류 보호, 고온 보호

Ball 리모컨

전원버튼	온, 오프(전원 온/LED 전체 파란불,전원 오프/LED 파란불이 약함)
음제거	온 오프 (음제거 온/LED 파란불 감박)
음량	음량 조정시, LED가 음량이 최대 혹은최소때 까지 감박거린다.
주	10-15후 신호가 사라지고 대기상태로 들어가고/LED 파란불이 약해진다.

subwoofer control unit

the ball

The ball

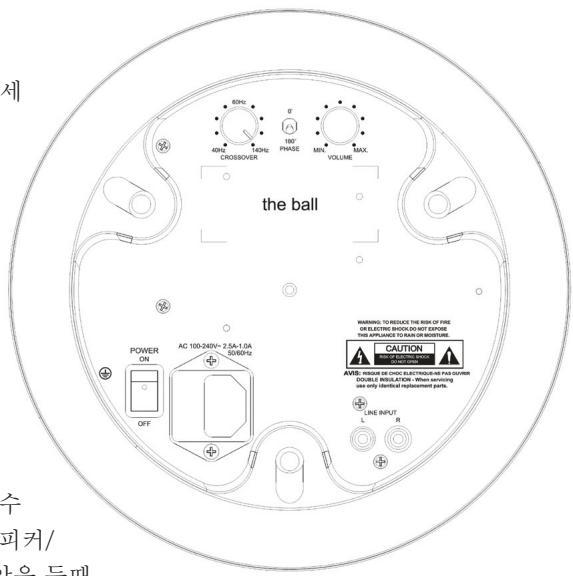

Ball 밑 패널

입력선 책으로 ball와 엠프를 연결해 주세요.

Ball의 음량조정을 가장 좋아하는 트랙스테레오 설정을 넘도록하세요. 엠프의 주음량을 조정하시면 부속음량도이에 따라서 자동 조정됩니다. 크로스오버 주파수는 자기 앞에 있는 스피커의 저음이 사라질 때 까지 조정해 주십시오. 80Hz 부근에 있는 이 지점을 정확하게 찾을 수록 전체 음향의 정확성이 높아집니다.

위상기능은 서브우퍼의 신호을 반전할 수

있게 해줍니다. 이를 통해 ball와 앞 스피커/

엠프 위상의 조화를 조정해줍니다. 음악을 들때

스위치 위치를 조정해주세요. 음향 소리가 가장 좋을 때 바로 가장 정확한 위치입니다.

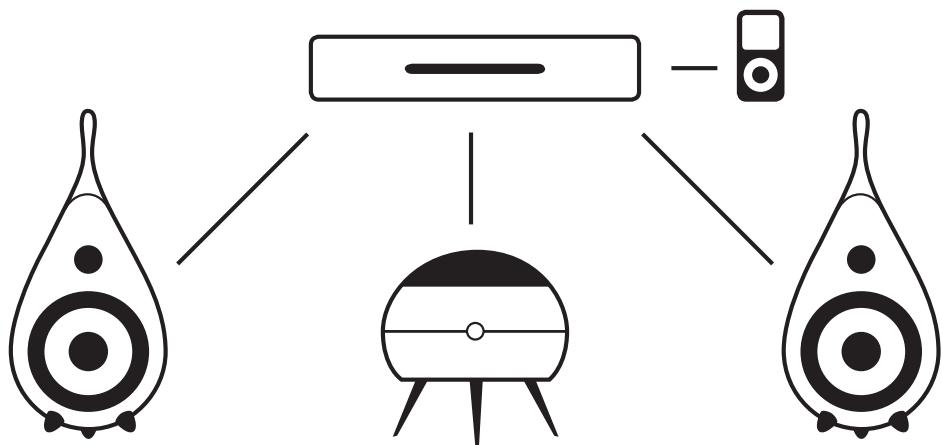

설정 건의
