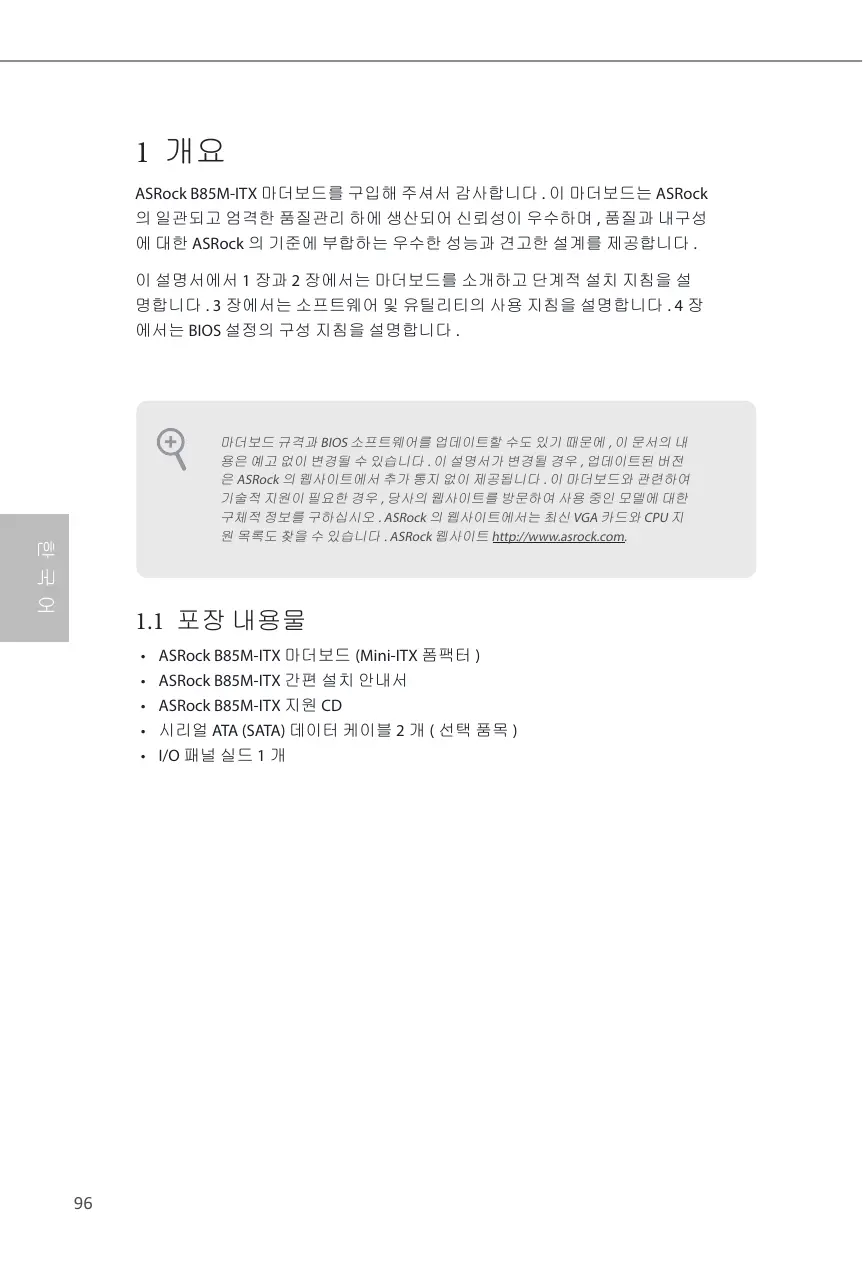

1 개요 ASRock B85M-ITX 마더보드를 구입해 주셔서 감사합니다 . 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수하며 , 품질과 내구성 에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다 . 이 설명서에서 1 장과 2 장에서는 마더보드를 소개하고 단계적 설치 지침을 설 명합니다 . 3 장에서는 소프트웨어 및 유틸리티의 사용 지침을 설명합니다 . 4 장 에서는 BIOS 설정의 구성 지침을 설명합니다 .

마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의 내 용은 예고 없이 변경될 수 있습니다 . 이 설명서가 변경될 경우 , 업데이트된 버전 은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련하여 기술적 지원이 필요한 경우 , 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오 . ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지 원 목록도 찾을 수 있습니다 . ASRock 웹사이트 http://www.asrock.com.

1.1 포장 내용물 • • • • •

ASRock B85M-ITX 마더보드 (Mini-ITX 폼팩터 ) ASRock B85M-ITX 간편 설치 안내서 ASRock B85M-ITX 지원 CD 시리얼 ATA (SATA) 데이터 케이블 2 개 ( 선택 품목 ) I/O 패널 실드 1 개

• Mini-ITX 폼 팩터 • 모든 솔리드 콘덴서 구조

• LGA1150 패키지로 제공되는 4 세대 Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® 지원 • 4 개 전원 위상 구조 • Intel® Turbo Boost 2.0 기술 지원

• Intel® HD 그래픽스 빌트 - 인 비주얼과 VGA 출력은 GPU 통 합 프로세서로만 지원할 수 있습니다 . • Intel® HD 그래픽스 빌트 - 인 비주얼 지원 : AVC, MVC (S3D) 및 MPEG-2 풀 HW Encode1 지원 Intel® Quick Sync Video, Intel® InTruTM 3D, Intel® 클리어 비디오 HD 기술 , Intel® InsiderTM, Intel® HD 그래픽스 4400/4600 • Pixel Shader 5.0, DirectX 11.1 • 최대 공유 메모리 1792MB • VGA 출력 옵션 세 개 : D-Sub, DVI-D 및 HDMI • 삼중 모니터 지원 • HDMI 기술 지원 ( 최대 해상도 1920x1200 @ 60Hz) • DVI-D 지원 ( 최대 해상도 1920x1200 @ 60Hz)

듀얼 채널 DDR3 메모리 기술 DDR3 DIMM 슬롯 2 개 DDR3 1600/1333/1066 비 -ECC, 비버퍼링 메모리 지원 시스템 메모리 최대 용량 : 16GB ( 주의 참조 ) • Intel® Extreme Memory Profile (XMP)1.3/1.2 지원

• D-Sub 지원 ( 최대 해상도 1920x1200 @ 60Hz) • Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit Rate Audio)(HDMI 포함 ) 지원 (HDMI 호환 모니터 필요 ) • DVI-D 및 HDMI 포트를 이용한 HDCP 기능 지원 • DVI-D 및 HDMI 포트를 이용한 Full HD 1080p Blu-ray (BD) 재생 지원 • 콘텐츠 보호를 이용한 7.1 CH HD 오디오 지원 (Realtek ALC892 오디오 코덱 ) • 프리미엄 Blu-ray 오디오 지원

• SATA3 6.0 Gb/s 커넥터 4 개 , NCQ, AHCI 및 “핫 플러그” 기 능 지원 • eSATA 커넥터 1 개 , NCQ, AHCI 및 “핫 플러그” 기능 지원

PCIE 1 개 , Gigabit LAN 10/100/1000 Mb/s Qualcomm® Atheros® AR8171 Qualcomm® Atheros® 보안 웨이크 온 인터넷 기술 지원 Wake-On-LAN 지원 절전형 이더넷 802.3az 지원 PXE 지원

1 개 PS/2 마우스 / 키보드 포트 D-Sub 포트 1 개 DVI-D 포트 1 개 HDMI 포트 1 개 광학 SPDIF 출력 포트 1 개 eSATA 커넥터 1 개 USB 4 포트 2 개 USB 2.0 포트 3.0 개 LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED) • HD 오디오 잭 : 후면 스피커 / 중앙 / 베이스 / 라인 입력 / 전면 스피커 / 마이크

섀시 침입 헤더 1 개 TPM 헤더 1 개 CPU 팬 커넥터 1 개 (4 핀 ) 섀시 팬 커넥터 1 개 (4 핀 ) 24 핀 ATX 전원 커넥터 1 개 4 핀 12V 전원 커넥터 1 개 전면 패널 오디오 커넥터 1 개 USB 2.0 헤더 1 개 (USB 2.0 포트 2 개 지원 ) USB 3.0 헤더 1 개 (USB 3.0 포트 2 개 지원 )

다국어 GUI 지원을 제공하는 64Mb AMI UEFI 적합형 BIOS ACPI 1.1 준수 웨이크 업 이벤트 SMBIOS 2.3.1 지원 CPU, DRAM, PCH 1.05V, PCH 1.5V 전압 다중 조정

• 드라이버 , 유틸리티 , 백신 소프트웨어 ( 시험판 ), CyberLink MediaEspresso 6.5 시험판 , Google Chrome 브 라우저 및 툴바 , Start8, MeshCentral, Splashtop Streamer, Intel® Extreme Tuning Utility (IXTU)

• CPU/ 섀시 온도 감지 • CPU/ 섀시 타코미터 • CPU/ 섀시 저소음 팬 (CPU 온도에 의한 섀시 팬 속도 자동 조정 ) • CPU/ 섀시 팬 다중 속도 조절 • 케이스 열림 감지 • 전압 모니터링 : +12V, +5V, +3.3V, CPU Vcore

• Microsoft® Windows® 8 / 8 64 비트 / 7 / 7 64 비트 호환

• FCC, CE, WHQL • ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 )

* 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com

제한 때문에 실제 메모리 크기는 Windows® 32 비트 운영체제 하의 시스템 사용 을 위한 예비 메모리용 4GB 보다 더 적을 수 있습니다 . Windows® 64 비트 운영체 제에는 그러한 제한이 없습니다 . ASRock XFast RAM 을 사용하여 Windows® 가 사 용할 수 없는 메모리를 이용할 수 있습니다 .

1.3 점퍼 설정 그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락”됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . 그림은 3 핀 점퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씌울 때 “단락”됩니다 .

Clear CMOS 점퍼 (CLRCMOS1) (1 페이지 , 3 번 항목 참조 )

CLRCMOS1 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다 . 시스 템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코 드를 전원공급장치에서 빼십시오 . 15 초 동안 기다린 후 점퍼 캡을 사용하여 CLRCMOS1 의 핀 2 와 핀 3 을 5 초 동안 단락시키십시오 . 그러나 BIOS 업데이 트 직후에는 CMOS 를 삭제하지 마십시오 . BIOS 업데이트를 완료한 직후 CMOS 를 지워야 할 경우 , 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다 음 CMOS 지우기 작업을 해야 합니다 . CMOS 배터리를 제거할 경우에만 암호 , 날짜 , 시간 , 사용자 기본 프로파일이 지워집니다 .

CMOS 를 지울 경우 케이스 열림이 감지될 수도 있습니다 . BIOS 옵션 “Clear Status( 상태 지우기 )”를 조절하여 이전의 섀시 침입 상태에 대한 기록을 지우십 시오 .

1.4 온보드 헤더 및 커넥터 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌 우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으 로 손상됩니다 .

시스템 패널 헤더 (9 핀 PANEL1) (1 페이지 , 9 번 항목 참조 )

섀시의 전원 스위치 , 리셋 스위치 , 시스템 상태 표시등을 아래의 핀 할당에 따라 이 헤 더에 연결합니다 . 케 이블을 연결하기 전에 양극 핀과 음극 핀을 기록합니다 .

PWRBTN( 전원 스위치 ): 섀시 전면 패널의 전원 스위치에 연결합니다 . 전원 스위치를 이용해 시스템을 끄 는 방법을 구성할 수 있습니다 . RESET( 리셋 스위치 ): 섀시 전면 패널의 리셋 스위치에 연결합니다 . 컴퓨터가 정지하고 정상적 재시작 을 수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다 . PLED( 시스템 전원 LED): 섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있을 때는 LED 가 켜져 있습니다 . 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입 니다 . 시스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가 꺼져 있 습니다 . HDLED( 하드 드라이브 동작 LED): 섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이브가 데이 터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다 . 전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로 전원 스위 치 , 리셋 스위치 , 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있 습니다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정 확히 일치하는지 확인합니다 .

이들 네 개의 SATA3 커 넥터는 최대 6.0 Gb/s 데이터 전송 속도를 제 공하는 내부 저장 장치 용 SATA 데이터 케이블 을 지원합니다 .

USB 3.0 헤더 (19 핀 USB3_5_6) (1 페이지 , 7 번 항목 참조 )

GN D 전면 패널 오디오 헤더 PRESENCE# (9 핀 HD_AUDIO1) MIC_RET

(1 페이지 , 16 번 항목 참조 ) OUT_RET OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1

I/O 패널에 USB 2.0 포 트 두 개가 탑재되어 있을 뿐 아니라 마더 보드에 헤더 한 개가 탑재되어 있습니다 . 각 USB 2.0 헤더는 포 트 두 개를 지원할 수 있습니다 .

USB 2.0 헤더 (9 핀 USB10_11) (1 페이지 , 8 번 항목 참조 )

1 페이지 , 10 번 항목 참조 ) (SATA3_1: 1 페이지 , 11 번 항목 참조 ) (SATA3_2: 1 페이지 , 12 번 항목 참조 ) (SATA3_3: 1 페이지 , 13 번 항목 참조 )

시리얼 ATA3 커넥터 (SATA3_0:

B85M-ITX I/O 패널에 USB 3.0 포 트 네 개가 탑재되어 있을 뿐 아니라 마더 보드에 헤더 한 개가 탑재되어 있습니다 . 각 USB 3.0 헤더는 포 트 두 개를 지원할 수 있습니다 .

이 헤더는 오디오 장 치를 전면 오디오 패 널에 연결하는 데 사 용됩니다 .

1. 고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이 어가 HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오 . 2. AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤 더에 설치하십시오 : A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다 . B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다 . C. 접지 (GND) 를 접지 (GND) 에 연결합니다 . D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다 . AC’97 오디오 패널 용으로 연결할 필요가 없습니다 . E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탭으로 가서 “Recording Volume( 녹음 볼륨 )”을 조정합니다 .

섀시 팬 커넥터 (4 핀 CHA_FAN1) (1 페이지 , 14 번 항목 참조 )

CPU 팬 커넥터 (4 핀 CPU_FAN1) (1 페이지 , 6 번 항목 참조 )

GND +12V CHA_FAN_SPEED FAN_SPEED_CONTROL

GN D + 12V CPU_ FAN_SPEED FAN_SPEED_CONTROL

팬 케이블을 팬 커넥터 에 연결하고 검은색 와 이어를 접지핀에 연결 하십시오 .

이 마더보드에는 4 핀 CPU 팬 ( 저소음 팬 ) 커 넥터가 탑재되어 있습 니다 . 3 핀 CPU 팬을 연 결하려는 경우 핀 1-3 에 연결하십시오 .

ATX 전원 커넥터 (24 핀 ATXPWR1) (1 페이지 , 5 번 항목 참조 )

이 마더보드에는 24 핀 ATX 전원 커넥터가 탑 재되어 있습니다 . 20 핀 ATX 전원공급장치 를 사용하려면 핀 1 과 핀 13 을 따라 연결하십 시오 .

B85M-ITX ATX 12V 전원 커넥터 (8 핀 ATX12V1)

이 마더보드에는 8 핀 ATX 12V 전원 커넥터가

(1 페이지 , 1 번 항목 참조 )

탑재되어 있습니다 . 4 핀 ATX 전원공급장치 를 사용하려면 핀 1 과 핀 5 을 따라 연결하십 시오 .

TPM 헤더 (17 핀 TPMS1) (1 페이지 , 15 번 항목 참조 )

이 마더보드는섀시 커버가 제 거될 경우 이를 감지하는 케 이스 열림 감지 기능을 지원 합니다 . 이 기능을 사용하려 면 섀시 침입 감지 설계가 적 용된 섀시를 사용해야 합니 다.

섀시 침입 헤더 (2 핀 CI1) (1 페이지 , 4 번 항목 참조 )

이 커넥터는 키 , 디지털 인 증서 , 암호 및 데이터를 안전하게 보관할 수 있는 TPM(Trusted Platform Module) 시스템을 지원합니다 . TPM 시 스템은 네트워크 보안을 강화 하고 , 디지털 신원을 보호하 며 플랫폼 무결성을 유지합니 다.
