B85M, B85M-HDS, B85M-ITX - Motherboard ASROCK - Kostenlose Bedienungsanleitung

Produkttyp	Mainboard
Marke	ASROCK
Modell	B85M, B85M-HDS, B85M-ITX
Formfaktor	Mini-ITX (17.0 cm x 17.0 cm)
Prozessorsockel	LGA1150
Unterstützte Prozessoren	Intel Core i7/i5/i3/Xeon/Pentium/Celeron der 4. Generation
Chipsatz	Intel B85
Speichertyp	DDR3 Dual Channel
Anzahl der Speichersteckplätze	2 x DIMM
Unterstützte Speicherfrequenz	DDR3 1066/1333/1600 MHz
Maximale Speicherkapazität	16 GB
Erweiterungssteckplätze	1 x PCI Express 3.0 x16
Videoausgänge	D-Sub, DVI-D, HDMI
Audio	Realtek ALC892, 7.1-Kanal HD
Netzwerk	Qualcomm Atheros AR8171 Gigabit LAN
USB-Anschlüsse hinten	4 x USB 2.0, 2 x USB 3.0
SATA-Anschlüsse	4 x SATA3 (6 Gb/s)
Stromanschluss	ATX 24-Pin + ATX 12V 4-Pin
BIOS	AMI UEFI 64 MB mit multilingualer grafischer Oberfläche
Unterstützte Betriebssysteme	Windows 8/8 64-Bit, Windows 7/7 64-Bit
Pflege und Reinigung	Mit einem trockenen, fusselfreien Tuch reinigen. Keine Flüssigkeiten oder Scheuermittel verwenden.
Sicherheit	Gehäuseeinbrucherkennung, TPM-Modul unterstützt
Ersatzteile und Reparierbarkeit	Das Mainboard kann nicht vom Benutzer repariert werden. Wenden Sie sich für Eingriffe an den ASROCK-Support.

Häufig gestellte Fragen - B85M, B85M-HDS, B85M-ITX ASROCK

Welche Prozessoren sind mit dem Mainboard ASROCK B85M-ITX kompatibel?

Das Mainboard unterstützt Intel Core i7/i5/i3/Xeon/Pentium/Celeron Prozessoren der 4. Generation (Haswell) auf Sockel LGA1150. Es ist auch mit der Intel Turbo Boost 2.0-Technologie kompatibel.

Was ist die maximale unterstützte RAM-Speicherkapazität?

Das Mainboard unterstützt bis zu 16 GB DDR3-Speicher im Dual-Channel-Betrieb mit Frequenzen von 1066, 1333 oder 1600 MHz. Es unterstützt Non-ECC- und ungepufferte Module.

Kann ich einen Prozessor mit einem 3-Pin-Lüfter verwenden?

Ja, der CPU_FAN-Anschluss ist 4-polig, unterstützt aber 3-polige Lüfter. Schließen Sie ihn an die Pins 1-3 an. Die Quiet Fan-Funktion ermöglicht eine adaptive Geschwindigkeitsregelung.

Verfügt das Mainboard über mehrere Videoausgänge?

Ja, es bietet drei Videoausgänge: D-Sub, DVI-D und HDMI. Es unterstützt Dreifachmonitor-Konfiguration und Auflösungen bis zu 1920x1200 @ 60 Hz.

Wie setze ich das BIOS zurück (Clear CMOS)?

Schalten Sie den Computer aus und ziehen Sie das Netzkabel. Warten Sie 15 Sekunden, verwenden Sie dann eine Jumperkappe, um die Pins 2 und 3 der CLRCMOS1-Jumperbrücke für 5 Sekunden kurzzuschließen. Setzen Sie die Kappe danach wieder auf die Standardposition (Pins 1-2).

Welche Betriebssysteme sind kompatibel?

Das Mainboard ist kompatibel mit Windows 8 (32 und 64 Bit) und Windows 7 (32 und 64 Bit). Bei Windows 32 Bit kann der nutzbare Speicher aufgrund von Betriebssystembeschränkungen unter 4 GB liegen.

Was enthält die mitgelieferte CD?

Die beiliegende CD enthält Treiber, Dienstprogramme (darunter ASRock XFast RAM), eine Testversion einer Antivirensoftware, CyberLink MediaEspresso 6.5, Google Chrome, Start8, MeshCentral, Splashtop Streamer und das Intel Extreme Tuning Utility (IXTU).

Unterstützt das Mainboard Wi-Fi?

Nein, das Mainboard hat kein integriertes Wi-Fi-Modul. Es verfügt über einen RJ-45 Gigabit LAN-Anschluss für die kabelgebundene Verbindung. Sie können eine Wi-Fi-Karte über den PCIe x16-Steckplatz hinzufügen.

Welches Format hat das Mainboard?

Das Mainboard hat das Mini-ITX-Format mit den Abmessungen 17,0 cm x 17,0 cm. Dieses kompakte Format eignet sich für kleine Gehäuse.

Wie schließe ich das Frontpanel des Gehäuses an?

Schließen Sie die Kabel des Frontpanels an den PANNEAU1-Anschluss (9 Pins) an. Beachten Sie die Belegung: PWRBTN (Netzschalter), RESET (Reset), PLED (Betriebs-LED) und HDLED (Festplattenaktivitäts-LED). Einzelheiten zu den Pins finden Sie im Handbuch.

BEDIENUNGSANLEITUNG B85M, B85M-HDS, B85M-ITX ASROCK

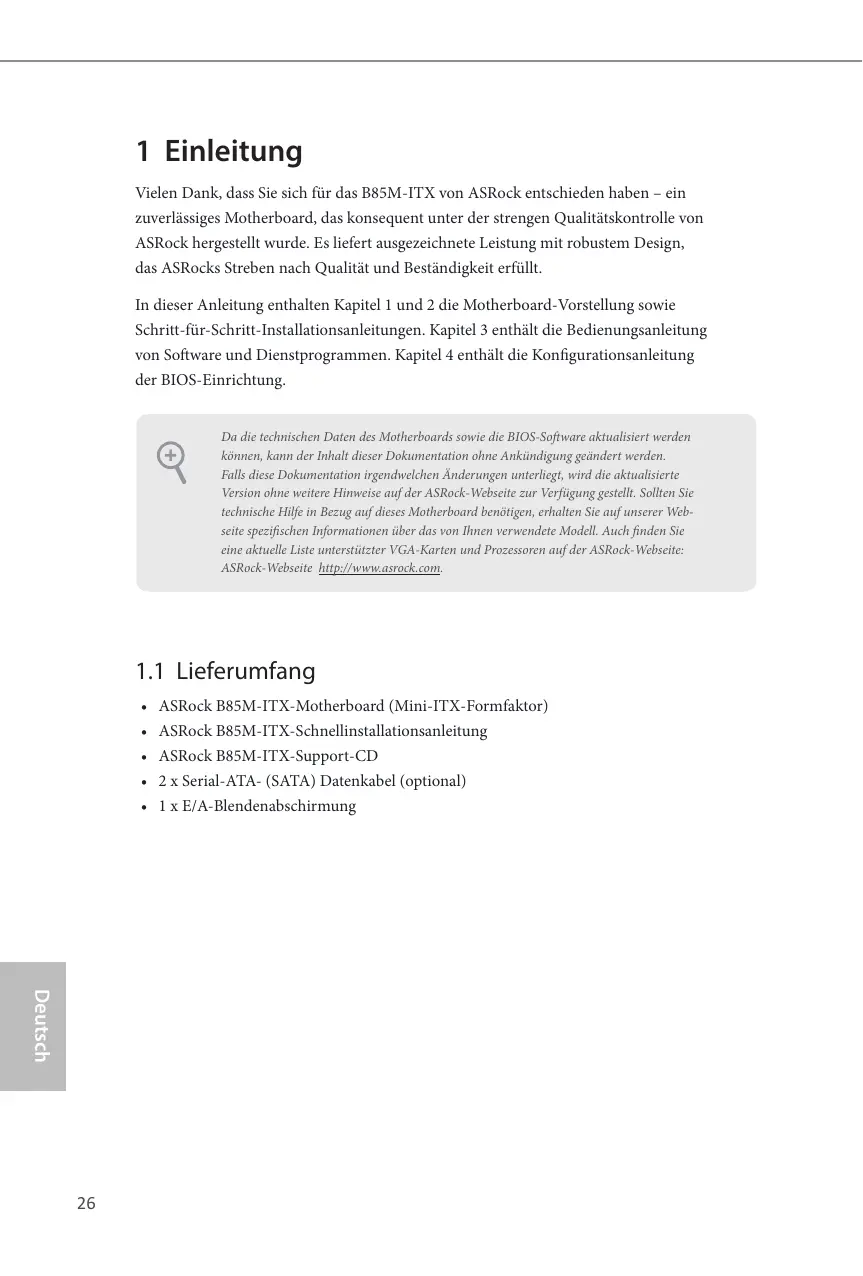

Vielen Dank, dass Sie sich für das B85M-ITX von ASRock entschieden haben – ein zuverlüssiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

In dieser Anleitung enthalten Kapitel 1 und 2 die Motherboard-Vorstellung sowie Schritt-für-Schritt-Installationsanleitungen. Kapitel 3 enthalt die Bedienungsanleitung von Software und Dienstprogrammen. Kapitel 4 enthalt die Konfigurationsanleitung der BIOS-Einrichtung.

Da die technischen Daten des Motherboards sowie die BIOS-Softwareactualisiert werden konnen, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird dieactualisierte Version ohne weitere Hinweise auf der ASRock-Website zur Verflügung gestellt. Sollen Sie technische Hilfe in Bezug auf这点es Motherboard bereitsigen, erhalten Sie auf unserer Website spezifischen Informationen über das von Ihnen verwendete Modell. Achfinden Sie eine aktuelle Listentutstätzer VGA-Karten und Prozessoren auf der ASRock-Website: ASRock-Website http://www.asrock.com.

1.1 Lieferumfang

ASRock B85M-ITX-Motherboard (Mini-ITX-Formfaktor)
ASRock B85M-ITX-Schnellinstallationsanleitung
ASRock B85M-ITX-Support-CD
- 2 x Serial-ATA- (SATA) Datenkabel (optional)
1 x E/A-Blendenabschirmung

1.2 Technische Daten

Plattform	· Mini-ITX-Formfaktor · Vollständig solides Kondensatordesign
Prozessor	· Unterstützung Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® der 4. Generation im LGA1150-Paket · 4-Leistungsphasendesign · Unterstützung Intel® Turbo Boost 2.0-Technologie
Chipsatz	· Intel® B85 · Unterstützung Intel® Small Business Advantage 2.0
Speicher	· Dualkanal-DDR3-Speichertechnologie · 2 x DDR3-DIMM-Steckpläte · Unterstützung DDR3 1600/1333/1066 non-ECC, ungepufferter Speicher · Systemspeicher, max. Kapazität: 16 GB (siehe ACHTUNG) · Unterstützung Intel® Extreme Memory Profile (XMP)1.3/1.2
Erweiterungs- stackplatz	· 1 x PCI-Express 3.0-x16-Steckplatz
Grafikkarte	· Integrierte Intel® HD Graphics-Visualisierung und VGA-Ausgänge können nur mit Prozessen unterstützt werden, die GPU-integriert sind. · Unterstützung integrierte Intel® HD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel® InsiderTM, Intel® HD Graphics 4400/4600 · Pixel Shader 5.0, DirectX 11.1 · Max. geteilter Speicher: 1792 MB · Drei VGA-Ausgangsoptionen: D-Sub, DVI-D und HDMI · Unterstützung drei Monitore · Unterstützung HDMI-Technologie mit maximaler Auflösung von 1920 x 1200 bei 60 Hz · Unterstützung DVI-D mit maximaler Auflösung von 1920 x 1200 bei 60 Hz
	·Unterstütz D-Sub mit maximaler Auflösung von 1920 x 1200 bei 60 Hz ·Unterstützt Auto-Lippensynchronizität, hohe Farbstiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI (konformer HDMI-Monitor erforderlich) ·Unterstützt HDCP-Funktion mit DVI-D- und HDMI-Ports ·Unterstützt Blu-ray-(BD) Wiedergabe (Full HD/1080p) mit DVI-D- und HDMI-Ports
Audio	·7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC892-Audiocode) ·Erstklassige Blu-ray-Audiounterstützung
LAN	·PCIE x1 Gigabit LAN 10/100/1000 Mb/s ·Qualcomm® Atheros® AR8171 ·Unterstütz Qualcomm® Atheros® Security Wake On Internet-Technologie ·Unterstützt Wake-On-LAN ·Unterstützt energieffizientes Ethernet 802.3az ·Unterstützt PXE
Rückblende, E/A	·1 x PS/2-Mausanschluss/Tastaturanschluss ·1 x D-Sub-Port ·1 x DVI-D-Port ·1 x HDMI-Port ·1 x Optischer SPDIF-Ausgang ·1 x eSATA-Anschluss ·4 x USB 2.0-Ports ·2 x USB 3.0-Ports ·1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED) ·HD-Audioanschluss: Hintere Laufsprecher / Zentral / Bass / Line-in / Vorderer Laufsprecher / Mikrofon

Speicher

4 x SATA-III-6,0-Gb/s-Anschlüsse, Unterstützung NCQ, AHCI und „Hot-Plugging“-Funktionen
- 1 x eSATA-Anschluss, Unterstützung NCQ, AHCI und „Hot-Plugging“-Funktionen

Anschluss

1 x Gehäuseeingriff-Stiftleiste
1 x TPM-Stiftleiste
- 1 x CPU-Lüfteranschluss (4-polig)
1 x Gehauselüfteranschluss (4-polig)
1 x 24-poliger ATX-Netzanschluss
1 x 4-poliger 12-V-Netzanschluss
- 1 x Audioanschluss an Frontblende
- 1 x USB 2.0-Stiftleiste (unterstützt zwei USB 2.0-Ports)
- 1 x USB 3.0-Stiftleiste (unterstützt zwei USB 3.0-Ports)

BIOS-Funktion

• 64-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grafischer Benutzerschnittstellen
• ACPI 1.1-konforme Aufweckereignisse
  SMBIOS 2.3.1-Unterstützung
  CPU, DRAM, PCH 1,05 V, PCH 1,5 V / Mehrfachspannungsanpassung

Support-CD

• Treiber, Dienstprogramme, Antivirensoftware (Testversion), CyberLink MediaEspresso 6.5-Testversion, Google Chrome Browser und Toolbar, Start8, MeshCentral, Splashtop Streamer, Intel® Extreme Tuning Utility (IXTU)

Hardware-überwachung

CPU-/Gehausetemperaturerkennung
- CPU-/Gehäusetachometer
- Lautloser CPU-/Gehäuselüfter (ermöglicht automatische Anpassung der Geschwindigkeit des Gehäuselüften über die CPU-Temperatur)
CPU/Gehäuselüfter-Mehrfachgeschwindigkeitssteuerung
- Gehäuse-offen-Erkrennung
- Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore

Betriebssystem

• Konform mit Microsoft® Windows® 8 / 8, 64 Bit / 7 / 7, 64 Bit

Zertifizierungen

FCC,CE,WHQL
- ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

• Detaillierte Produktinformationen finden Sie auf unserer Websites: http://www.asrock.com

Aufgrund von Beschchränkungen kann die Grüße des tatsächlich für die Systemnutzung reservierten Speichers unter Windows*-Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows*-Betriebssysteme mit 64 Bit haben keine derartigen Beschchränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows* nicht nutzen kann.

1.3 Jumperebinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen". Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen". Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen" sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

Short

Open

CMOS-loschen-Jumper

(CLRCMOS1)

(siehe S. 1, Nr. 3)

Standard

CMOS loschen

CLRCMOS1 erhögt Ich den die Lösung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computeritte ab undziehen das Netzkabel aus der Steckdose.Warten Sie 15 Sekunde, Schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Losenchen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung.Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung loschen mussen, starten Sie das System zunachst; fahren Sie es dann vor der CMOS-Lösung herunter.itte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

Falls Sie den CMOS LOSchen, wird möglicherweise ein Gehäuseingriff erkannt.itte passen Sie die BIOS-Option „Status loschen“ zur Lösung der Aufzeichnung des vorherigen Gehäuseingriffstatus an.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S. 1, Nr. 9)

Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschlieben der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er absturzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System lauft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreiben.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Laufsprecher etc. Stellen Sie beim Anschlieben Ohres Frontblendenmodulus an diese Stiftleiste sichere, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Serial-ATA-III-Anschlusses

(SATA3_0:

siehe S.1,Nr.10)

(SATA3_1:

siehe S.1,Nr.11)

(SATA3_2:

siehe S.1,Nr.12)

(SATA3_3:

siehe S.1,Nr.13)

These vier SATA-III

Anschlüsse Unterstützung

SATA-Datenkabel für

interne Speichergeräte

einer Datenübertragungsge

schwindigkeit bis 6,0 Gb/s.

USB 2.0-Stiftleisten

(9-polig, USB10_11)

(siehe S. 1, Nr. 8)

Neben zwei USB 2.0-Ports

an der E/A-Blende befindet

sich eine Stiftleiste an

diesem Motherboard. Jede

USB 2.0-Stiftleiste kann

zweiPortsunterstützen.

USB 3.0-Stiftleisten

(19-polig, USB3_5_6)

(siehe S.1, Nr.7)

Neben vier USB 3.0-Ports

and der E/A-Blende befindet

sich eine Stiftleiste an

diesem Motherboard. Jede

USB 3.0-Stiftleiste kann

zweiPortsunterstützen.

Audiostifleste

(Frontblende)

(9-polig, HD_AUDIO1)

(siehe S. 1, Nr. 16)

These Stiftleiste dient

dem Anschlieben von

Audiogeräten an der

Frontblende.

1. High Definition Audio Unterstützung Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA Unterstützung.itte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Beiutzung eines AC'97-Audiopanelles diesesitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installmenten:

A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC'97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes

Mikrofon) -Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelaustärke)" an.

Gehäuselüfteranschluss

(4-polig, CHA_FAN1)

(siehe S.1,Nr.14)

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTROL

Bitte verbinden Sie das

Lüfterkabel mit dem

Lüfteranschluss; der

schwarze Draht gehort

zum Erdungskontakt.

CPU-Lüfteranschluss

(4-polig, CPU_FAN1)

(siehe S.1, Nr.6)

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

Dieses Motherboard bietet

einen 4-poligen CPU

Lüfteranschluss (lautloser

Lüfter). Falls Sie einen

3-poligen CPU-Lufter

anschreiben möchten,

verbinden Sieihnitte mit

Kontakt 1 bis 3.

ATX-Netzanschluss

(24-polig,ATXPWR1)

(siehe S.1, Nr.5)

Dieses Motherboard

bietet einen 24-poligen

ATX-Netzanschluss.

Bitte schreiben Sie es zur

Nutzung eines 20-poligen

ATX-Netzteils entlang

Kontakt 1 und Kontakt 13

an.

ATX-12-V-Netzanschluss (8-polig, ATX12V1) (siehe S. 1, Nr. 1)

Dieses Motherboard bieteten 8-poligen ATX-12-V-Netzanschluss.
Bitte schlieben Sie es zur
Nutzung eines 4-poligen
ATX-Netzeils entlang
Kontakt 1 und Kontakt 5
an.

Gehauseingriff-Stiftleiste(2-polig, CI1) (siehe S. 1, Nr. 4)

Dieses Motherboard
unterstützt die Gehäuse-offen-
Erkennung, die erkennt,
wenn die Gehäuseabdeckung
entfernt wurde. These
Funktion setzt ein Gehäuse mit
Gehäuseeingrifferenkennungsdesign
voraus.

TPM-Stiftleiste (17-polig, TPMS1) (siehe S. 1, Nr. 15)

Dieser Anschluss unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sichere aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.
