使用説明書 B85M, B85M-HDS, B85M-ITX ASROCK

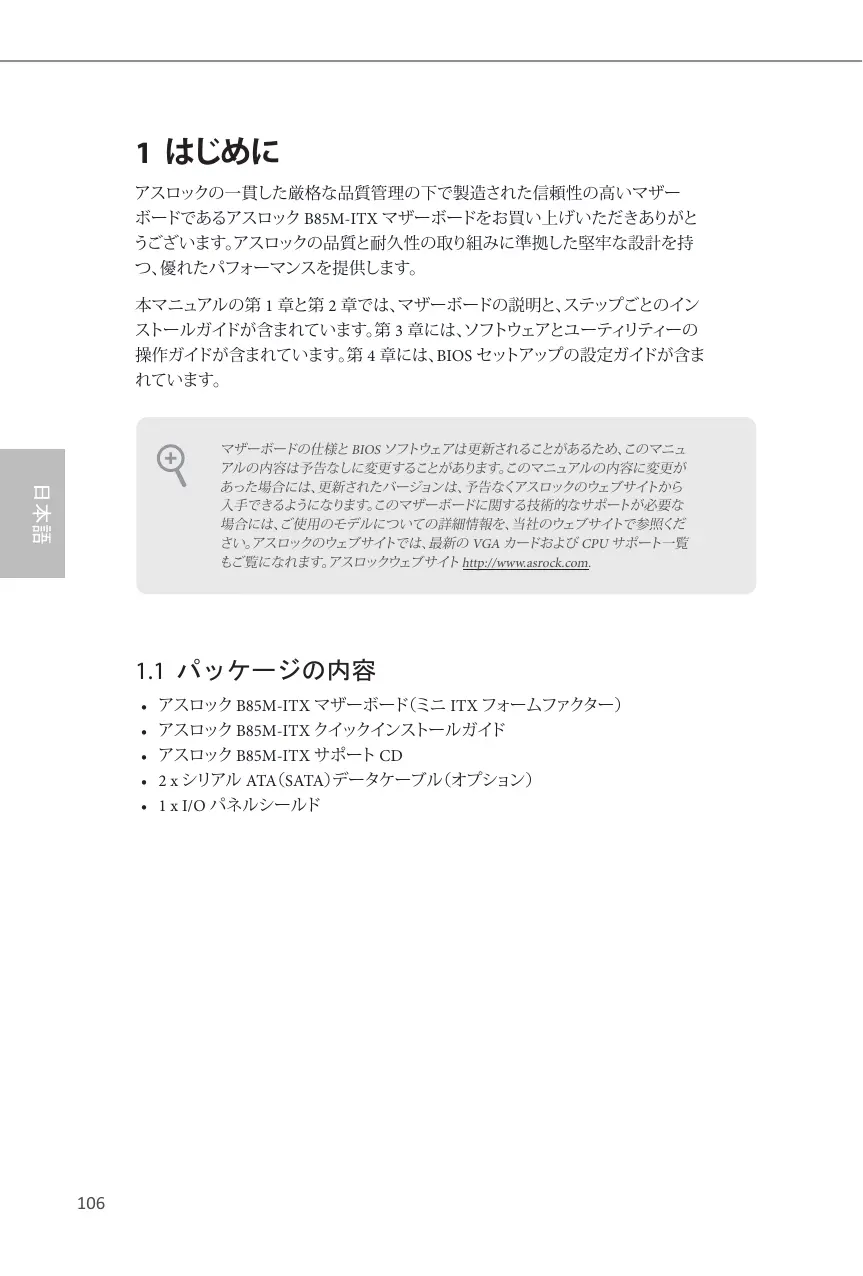

1 はじめに アスロックの一貫した厳格な品質管理の下で製造された信頼性の高いマザー ボードであるアスロック B85M-ITX マザーボードをお買い上げいただきありがと うございます。 アスロックの品質と耐久性の取り組みに準拠した堅牢な設計を持 つ、優れたパフォーマンスを提供します。 本マニュアルの第 1 章と第 2 章では、マザーボードの説明と、 ステップごとのイン ストールガイドが含まれています。第 3 章には、 ソフトウェアとユーティリティーの 操作ガイドが含まれています。第 4 章には、BIOS セットアップの設定ガイドが含ま れています。

マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、 このマニュ アルの内容は予告なしに変更することがあります。 このマニュアルの内容に変更が あった場合には、更新されたバージョンは、予告なくアスロックのウェブサイトから 入手できるようになります。 このマザーボードに関する技術的なサポートが必要な 場合には、 ご使用のモデルについての詳細情報を、当社のウェブサイトで参照くだ さい。 アスロックのウェブサイトでは、最新の VGA カードおよび CPU サポート一覧 もご覧になれます。 アスロックウェブサイト http://www.asrock.com.

1.1 パッケージの内容 • • • • •

アスロック B85M-ITX マザーボード （ミニ ITX フォームファクター） アスロック B85M-ITX クイックインストールガイド アスロック B85M-ITX サポート CD 2 x シリアル ATA（SATA） データケーブル（オプション） 1 x I/O パネルシールド

• ミニ ITX フォームファクター • オール固体コンデンサー設計

• LGA1150 パッケージでは第 4 世代の Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® をサポート • 4 電源フェーズ設計 • Intel® ターボブースト 2.0 テクノロジーをサポート

• Intel® B85 • Intel® スモールビジネスアドバンテージ 2.0 をサポート

• デュアルチャンネル DDR3 メモリテクノロジー • 2 x DDR3 DIMM スロット • DDR3 1600/1333/1066 ECC なし、 アンバッファードメモリを サポート • システムメモリの最大容量：16GB（注意を参照） • Intel® エクストリームメモリプロファイル（XMP）1.3/1.2 をサ ポート

• 1 x PCI Express 3.0 x16 スロット

• Intel®HD グラフィックス内蔵ビジュアルおよび VGA 出力は、 GPU に統合されたプロセッサーのみでサポートされます。 • Intel®HD グラフィックス内蔵ビジュアルをサポート：AVC、 MVC (S3D)、MPEG-2 フル HW エンコード 1 の Intel® Quick Sync Video、Intel® InTruTM 3D、Intel® クリアビデオ HD テク ノロジー、Intel® インサイダー TM、Intel® HD グラフィックス 4400/4600 • ピクセルシェーダー 5.0、DirectX 11.1 • 最大共有メモリ 1792MB • 3 つの VGA 出力オプション：D-Sub、DVI-D、HDMI • 3 台のモニターをサポート • HDMI テクノロジーをサポート。最大解像度 1920x1200 @60Hz • DVI-D をサポート。最大解像度 1920x1200 @60Hz

• D-Sub をサポート。最大解像度 1920x1200 @60Hz • HDMI（HDMI 準拠のモニターが必要） では、 オートリップシ ンク、 ディープカラー（12bpc） 、xvYCC、HBR（高ビットレート オーディオ） をサポート • DVI-D と HDMI ポートで、HDCP 機能をサポート • DVI-D と HDMI ポートで、 フル HD 1080p ブルーレイ (BD) 再生をサポート

• 7.1 CH HDオーディオ、 コンテンツプロテクション付き （Realtek ALC892 オーディオコーデック） • プレミアムブルーレイオーディオサポート

• PCIE x1 ギガビット LAN 10/100/1000 Mb/ 秒 • クアルコム ® アセロス ® AR8171 • クアルコム ® アセロス ® セキュリティウェイクオンインターネ ットテクノロジーをサポート • ウェイクオンランをサポート • エネルギー効率のよいイーサネット 802.3az をサポート • PXE をサポート

• PS/2 マウス / キーボードポート x 1 1 x D-Sub ポート 1 x DVI-D ポート 1 x HDMI ポート 1 x 光 SPDIF 出力ポート 1 x eSATA コネクター 4 x USB 2.0 ポート 2 x USB 3.0 ポート LED 付き 1 x RJ-45 LAN ポート （ACT/LINK LED と SPEED LED） • HD オーディオジャック：リアスピーカー / センター / バス / ラインイン / フロントスピーカー / マイク • • • • • • • •

• 4 x SATA3 6.0 Gb/ 秒コネクター、NCQ、AHCI、 「ホットプラグ」 機能をサポート • 1 x eSATA コネクター、NCQ、AHCI、 「ホットプラグ」機能をサ ポート

1 x シャーシイントルージョンヘッダー 1 x TPM ヘッダー 1 x CPU ファンコネクター（4 ピン） 1 x シャーシファンコネクター（4 ピン） 1 x 24 ピン ATX 電源コネクター 1 x 4 ピン 12V 電源コネクター 1 x 前面パネルオーディオコネクター 1 x USB 2.0 ヘッダー（2 つの USB 2.0 ポートをサポート） 1 x USB 3.0 ヘッダー（2 つの USB 3.0 ポートをサポート）

多言語 GUI サポート付きの 64Mb AMI UEFI Legal BIOS ACPI 1.1 準拠のウェイクアップイベント SMBIOS 2.3.1 をサポート CPU、DRAM、PCH 1.05V、PCH 1.5V 複数電圧設定

• ドライバー、ユーティリティー、 アンチウイルスソフトウェ ア （トライアル版） 、CyberLink MediaEspresso 6.5 トライ アル、Google Chrome ブラウザー、 ツールバー、Start8、 MeshCentral、Splashtop Streamer、Intel® エクストリームチュー ニングユーティリティー（IXTU）

• CPU/ シャーシ温度センサー • CPU / シャーシタコメーター • CPU/ シャーシ静音ファン（CPU 温度によるシャーシファン 速度の自動調整可能） • CPU/ シャーシファンマルチ速度制御 • ケース開閉検知 • 電圧監視：+12V、+5V、+3.3V、CPU Vcore

• Microsoft® Windows® 8 / 8 64 ビット / 7 / 7 64 ビット準拠

• FCC、CE、WHQL • ErP/EuP Ready（ErP/EuP ready 電源が必要です）

* 商品詳細については、当社ウェブサイトをご覧ください。 http://www.asrock.com

Windows® 32 ビットオペレーティングシステムでの、 システム使用に割り当てられた 実際のメモリサイズは制限のため、4GB 未満のことがあります。Windows® 64 ビット のオペレーティングシステムでは、そのような制限はありません。Windows® では使 えないメモリを使用するために、 アスロック XFast RAM を使用することができます。

1.3 ジャンパー設定 このイラストは、 ジャンパーの設定方法を示しています。 ジャンパーキャップがピ

CMOS クリアジャンパー (CLRCMOS1) （p.1、No. 3 参照）

ンに被さっていると、 ジャンパーは「ショート」 です。 ジャンパーキャップがピンに被 さっていない場合には、 ジャンパーは 「オープン」 です。 この図は 3 ピンのジャンパー を表し、 ジャンパーキャップがピン 1 とピン 2 に被さっているとき、 これらのピンは 「ショート」 です。

CLRCMOS1 は、CMOS のデータをクリアすることができます。 クリアして、 デフォ ルト設定にシステムパラメーターをリセットするには、 コンピューターの電源を切 り、電源から電源コードを抜いてください。15 秒待ってから、CLRCMOS1 のピン 2 とピン 3 をジャンパーキャップを使って 5 秒間ショートします。 ただし、BIOS を アップデートした直後に、CMOS をクリアしないでください。BIOS をアップデー ト後、CMOS をクリアする必要があれば、最初にシステムを起動し、それから CMOS クリアアクションを行う前にシャットダウンしてください。 パスワード、 日付、 時間、ユーザーのデフォルトプロファイルは、CMOS の電池を取り外した場合に のみ、消去されることにご注意ください。

CMOS をクリアすると、 ケースの開閉が検知されることがあります。以前のシャーシ イントルージョンステータス記録を消去するには、BIOS オプションから 「Clear Status （ステータスの消去） 」 で調整してください。

1.4 オンボードのヘッダーとコネクター オンボードヘッダーとコネクターはジャンパーではありません。 これらヘッダーとコ ネクターにはジャンパーキャップを被せないでください。ヘッダーおよびコネクター にジャンパーキャップを被せると、マザーボードに永久損傷が起こることがあります。

システムパネルヘッダー （9 ピンパネル 1） （p.1、No. 9 参照）

電源スイッチを接続し、 スイッチをリセットし、下 記のピン割り当てに従っ て、 シャーシのシステムス テータス表示ランプをこ のヘッダーにセットしま す。 ケーブルを接続すると きには、 ピンの＋と−に 気をつけてください。

PWRBTN（電源スイッチ） ： シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用して、 システムをオフにする方法を設定できます。 RESET（リセットスイッチ） ： シャーシ前面パネルのリセットスイッチに接続してください。 コンピューターがフリー ズしたり、通常の再起動を実行できない場合には、 リセットスイッチを押して、 コン ピューターを再起動します。 PLED（システム電源 LED） ： シャーシ前面パネルの電源ステータスインジケーターに接続してください。 システ ム稼働中は、LED が点灯します。 システムが S1/S3 スリープ状態の場合には、LED は点滅を続けます。 システムが S4 スリープ状態または電源オフ （S5）のときには、 LED はオフです。 HDLED（ハードドライブアクティビティLED） ： シャーシ前面パネルのハードドライブアクティビティ LED に接続してください。ハー ドドライブのデータを読み取りまたは書き込み中に、LED はオンになります。 前面パネルデザインは、 シャーシによって異なることがあります。前面パネルモ ジュールは、主に電源スイッチ、 リセットスイッチ、電源 LED、ハードドライブアクティ ビティ LED、 スピーカーなどから構成されます。 シャーシの前面パネルモジュールと このヘッダーを接続する場合には、配線の割り当てと、 ピンの割り当てが正しく合致 していることを確かめてください。

これら 4 つの SATA3 コネ クターは、最高 6.0 Gb/ 秒 のデータ転送速度で内部 ストレージデバイス用の SATA データケーブルを サポートします。

I/O パネルの 2 つの USB 2.0 ポートに加えて、 この マザーボードには 1 つの ヘッダーがあります。各 USB 2.0 ヘッダーは、2 つ のポートをサポートでき ます。

USB 2.0 ヘッダー （9 ピン USB10_11） （p.1、No. 8 参照）

（SATA3_0： p.1、No. 10 参照） （SATA3_1： p.1、No. 11 参照） （SATA3_2： p.1、No. 12 参照） （SATA3_3： p.1、No. 13 参照）

USB 3.0 ヘッダー （19 ピン USB3_5_6） （p.1、No. 7 参照）

フロントパネルオーディ オヘッダー （9 ピン HD_AUDIO1） （p.1、No. 16 参照）

GN D OUT2_L J_SENSE PRESENCE#

MIC_RET OUT2_R MIC2_R OUT_RET MIC2_L 1

I/O パネルの 4 つの USB 3.0 ポートに加えて、 この マザーボードには 1 つの ヘッダーがあります。各 USB 3.0 ヘッダーは、2 つ のポートをサポートでき ます。 このヘッダーは、 フロント オーディオパネルにオー ディオデバイスを接続す るためのものです。

ハイディフィニションオーディオはジャックセンシングをサポートしていますが、 正しく機能するためには、 シャーシのパネルワイヤーが HDA をサポートしてい ることが必要です。 お使いのシステムを取り付けるには、当社のマニュアルおよ びシャーシのマニュアルの指示に従ってください。 2. ACʼ97 オーディオパネルを使用する場合には、 次のステップで、 前面パネルオー ディオヘッダーに取り付けてください。 A. Mic_IN (MIC) を MIC2_L に接続します。 B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続します。 C. アース (GND) をアース (GND) に接続します。 D. MIC_RET と OUT_RET は、HD オーディオパネル専用です。ACʼ97 オーディ オパネルではこれらを接続する必要はありません。 E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」 タブで、 「録音音量」 を調整してください。 1.

シャーシファンコネクタ ー （4 ピン CHA_FAN1） （p.1、No. 14 参照） CPU ファンコネクター （4 ピン CPU_FAN1） （p.1、No. 6 参照）

ATX 電源コネクター （24 ピン ATXPWR1） （p.1、No. 5 参照）

ファンケーブルはファン コネクターに接続し、黒線 とアースピンを合わせて ください。 このマザーボードは 4 ピ ン CPUファン （静音ファン） コネクターを提供します。 3 ピンの CPU ファンを接 続する場合には、 ピン 1-3 に接続してください。 このマザーボードは 24 ピ ン ATX 電源コネクター を提供します。20 ピンの ATX 電源を使用するに は、 ピン 1 と 13 番に合わ せて接続してください。

B85M-ITX ATX12V 電源コネクター （8 ピン ATX12V1）

このマザーボードは 8 ピ ン ATX12V 電源コネク

ターを提供します。4 ピン の ATX 電源を使用する には、 ピン 1 と 5 番に合 わせて接続してください。

TPM ヘッダー （17 ピン TPMS1） （p.1、No. 15 参照）

このマザーボードはシャーシカ バーが開けられたことを検知 する、 ケース開閉検知機能を サポートします。 この機能には、 シャーシイントルージョン検知 設計されたシャーシが必要です。

シャーシイントリュージョ ンヘッダー （2 ピン CI1） （p.1、No. 4 参照）

このコネクターはトラステッドプ ラットフォームモジュール（TPM） システムをサポートし、鍵、 デジ タル証明書、パスワード、 データ を安全に保管することができま す。TPM システムはまた、ネット ワークセキュリティを高め、 デジ タル証明書を保護し、 プラット フォームの完全性を保証します。

ASRock B85M-ITX 主機板 （Mini-ITX 尺寸） ASRock B85M-ITX 快速安裝指南 ASRock B85M-ITX 支援光碟 2 x Serial ATA （SATA） 資料纜線（選用） 1 x I/O 面板外罩

GN D 前面板音訊排針 （9-pin HD_AUDIO1） PRESENCE# MIC_RET
