880GMA-E55 시리즈 (MS-7623 v5.x) Micro-ATX 메인보드를 선택해 주셔서 감사합니다. 880GMA-E55 시리즈는 최적의 시스템 효율을 위해 AMD® 880G 및 SB850 칩셋에 기반을 둔 제품입니다. 고급의 AMD® AM3 프로세서에 적합하게 디자인된 880GMA-E55 시리즈는 고성능과 전문적인 데스크톱 플랫폼 솔루션을 제공합니다.

레이아웃

Top: Optical S/PDIF-Out Bottom: mouse/keyboard Top: VGA port Bottom: DVI-D port Top: USB 0.0 ports Bottom: HDMI port Top: IEEE 1394 port Bottom: USB2.0 ports Top: LAN Jack Bottom: USB3.0 ports T-Line-In M-Line-O at B-Mic TRS-Out t MCS-Out t B-SS-O ut JPMR2 PCI_E1 PCI_E2 PCI_E3 PCI1 JADU1 JCD1 JSP1 OC-SW1 JTPM1 JUSB1 JUSB2 JUSB3 JUSB4 JBAT1 SATA1 SATA2 SATA3 SATA4 SATA5 SATA6 SATA7 SATA8 SATA9 SATA10 SATA11 SATA12 SATA13 SATA14 SATA15 SATA16 SATA17 SATA18 SATA19 SATA20 SATA21 SATA22 SATA23 SATA24 SATA25 SATA26 SATA27 SATA28 SATA29 SATA30 SATA31 SATA32 SATA33 SATA34 SATA35 SATA36 SATA37 SATA38 SATA39 SATA40 SATA41 SATA42 SATA43 SATA44 SATA45 SATA46 SATA47 SATA48 SATA49 SATA50 SATA51 SATA52 SATA53 SATA54 SATA55 SATA56 SATA57 SATA58 SATA59 SATA60 SATA61 SATA62 SATA63 SATA64 SATA65 SATA66 SATA67 SATA68 SATA69 SATA70 SATA71 SATA72 SATA73 SATA74 SATA75 SATA76 SATA77 SATA78 SATA79 SATA80 SATA81 SATA82 SATA83 SATA84 SATA85 SATA86 SATA87 SATA88 SATA89 SATA90 SATA91 SATA92 SATA93 SATA94 SATA95 SATA96 SATA97 SATA98 SATA99 SATA100 APSP LED CPU/FAN DIMM1 DIMM2 DIMM3 DIMM4 JCOM1 IDE 1 JPMR1 SYSFAN2 SYSFAN1 AMD SB850 BATT +

설명서

지원되는 프로세서

■ AM3 패키지에 있는 AMD® PhenomII/ Phenom/ Althon II/ Althon/ Sempron 프로세서.
(CPU에 대한 최신 정보는
http://www.msi.com/index.php?func=cpuform2를 참조하십시오.)

HyperTransport

■ Hyper Transport(HT) 3.0 기술 지원

칩셋

■ 노스 브릿지: AMD® 880G 칩셋
■사우스 브릿지:AMD®SB850 칩셋

지원되는 메모리

■ DDR3 800/1066/1333/1600*(OC) SDRAM (최대 16GB)
■ 듀얼 채널 모드 지원
(호환 가능한 부품에 대한 자세한 내용은
http://www.msi.com/index.php?func=testreport 를 참조하십시오.)

LAN

■ Realtek® RTL8111E에 의해 LAN 10/100/1000 Fast Ethernet 지원

IEEE 1394

■ VIA® VT6315N (핀헤더x1, 후면 채널 x1)에 의해 IEEE 1394 포트 2개

오디오

■ Realtek® ALC892에 의해 통합된 칩
■ 잙 감지 있는 플렉시블 8 패널 오디오
■ Azalia 1.0 Spec 를 준수하기

IDE

■ JMicron® 368에 의해 IDE 포트 1개
■ Ultra DMA 33/66/100/133, PIO 및 버스 마스터 작동 모드 지원

SATA

AMD® SB850에 의해 SATA 6Gb/s 포트 6개

RAID

■ AMD® SB850에 의해 RAID 0/1/5/10 지원(옵션)

플로피

■플로피 포트 1개
■ 360KB, 720KB, 1.2MB, 1.44MB 및 2.88MB의 1 FDD 지원

커넥터

■ 후면 패널

-광학 S/PDIF 출력 커넥터 1개
-PS/2마우스/키보드포트1개
-VGA포트1개
- DVI-D 포트 1개
-HDMI포트1개
- IEEE 1394 포트 1개

-USB2.0포트4개
-USB3.0포트2개
-LAN 잙 1개
-플렉시블 오디오 잙 6개

■ 온보드 커넥터

-병렬 커넥터 1개
-USB2.0커넥터4개
- IEEE 1394 커넥터 1개
-직렬 포트 커넥터 1개
- SPDIF 출력 커넥터 1개
-전면 패널 오디오 커넥터 1개
-새시 침입 커넥터 1개
-CD 입력 커넥터 1개
- TPM 커넥터 1개
-OC스위치1개

슬롯

■PCIE2.0x16슬롯1개
■PCIE2.0x1슬롯2개
■ PCI 슬롯 1개,3.3V/5V PCI 버스 인터페이스 지원

품 팩터

■ Micro-ATX (24.4cm X 24.4 cm)

장착

■장착 구멍 8개

(액세서리 구매나 제품 번호 등의 다양한 정보는, 웹페이지 http://www.msi.com/index.php 에서 확인할 수 있습니다)

후면 패널

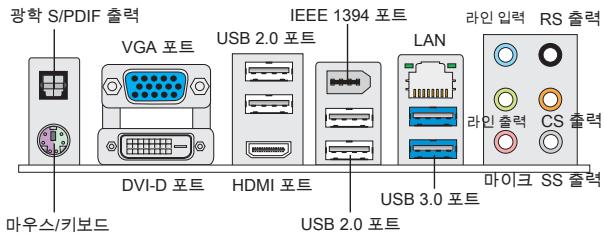

후면 패널은 다음과 같은 커넥터를 지원합니다:

광학 S/PDIF 출력 VGA 포트 USB 2.0 포트 IEEE 1394 포트 LAN 라인 입력 RS 출력 DVI-D 포트 HDMI 포트 USB 2.0 포트 바인 출력 CS 출력 마우스/키보드 USB 3.0 포트 마이크 SS 출력

하드 웨어 설치

AM3의 CPU 및 콜러 설치

CPU 설치 시 과열을 방지하는 콜러를 상단에 연결하십시오. 한편, 열이 잘 발산되도록 방열판/콜러 팬을 설치하기 전에 CPU에 서멀 페이스트를 약간 바르십시오.

AM3 CPU의 표면입니다.

열이 잘 발산되도록 CPU에 서멀 페이

스트를 약간 바르십시오.

아래의 단계에 따라 CPU 및 콜러를 올바로 설치하십시오. 잘못 설치할 경우 CPU와 메인보드가 손상됩니다.

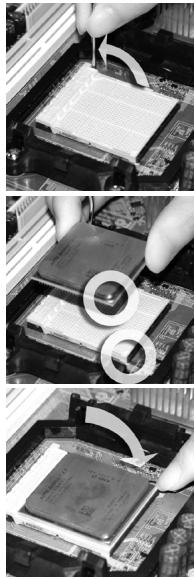

1. 레버를 소켓에서 비스듬히 당입니다. 레버를 90도까지 올립니다.
2. CPU의 금색 화살표를 찾습니다. 금색 화살표가 그림과 같이 가리키고 있어야 합니다. CPU는 올바른 한 쪽 방향으로만 끼워집니다.
3. CPU가 올바로 설치되면, 핀이 소켓에 완전히 끼워져서 보이지 않게 됩니다. 올바른 설치 절차를 따르지 않으면 메인보드가 영구적으로 손상될수 있습니다.
4. CPU를 소켓 안으로 짭 눌러 넣고 레버를 달습니다. 레버를 담는 동안CPU가 움직일 우려가 있기 때문에, 레버를 담을 때는 항상 손가락으로CPU의 상단을 짭 눌러 CPU가 소켓안에 제대로 완전히 끼워지도록 해야합니다.
5. 클러 세트를 고정 위치에 올려놓습니다. 먼저 클립의 한쪽 끝을 사용하여 겁니다.
6. 그리고 나서 클립의 다른 쪽 끝을 눌러 클러 세트를 고정 위치의 상단에고정합니다. 고정 레버를 찾아 위로 올립니다.
7. 레버를 아래로 눌러 고정합니다.
8. CPU 팬 케이블을 메인보드의 CPU 팬 커넥터에 연결합니다.

중요 사항

* 이 절에 표시된 메인보드 사진은 CPU/쿨러 설치를 보여줄 목적으로만 사용된 사진입니다. 메인보드의 외양은 구입한 모델에 따라 다를 수 있습니다.
*안전 혹이 고정 볼트에서 분리되는 즉시 고정 레버가 다시 튀어 오르기 때문에, 고정 볼트에서 안전 혹은 분리할 때는 손가락에서 눈을 떼지 마십시오.

메모리 모듈 설치

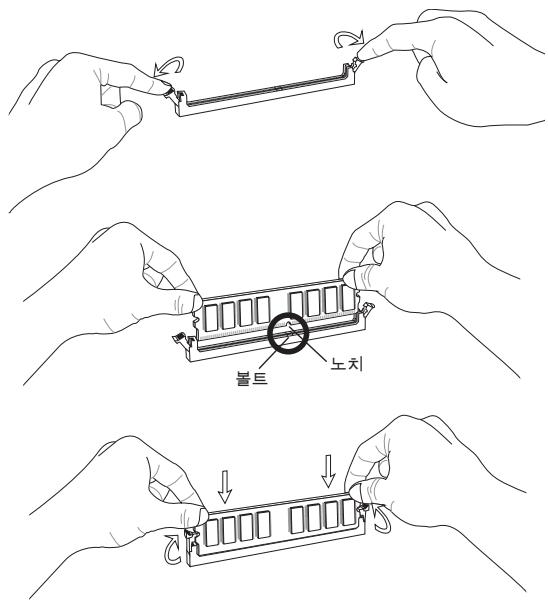

1. 메모리 모듈은 중앙에 노치가 하나만 있으며, 오른쪽 방향으로만 맞습니다.
2. 메모리 모듈을 DIMM 슬롯에 수직으로 끼습니다. 그리고 나서 메모리 모듈 위에 골든 핑거가 DIMM 슬롯에 깊이 삽입될 때까지 밀어 넣습니다. DIMM 슬롯의 양쪽에 있는 플라스틱 클릭이 자동으로 달합니다. 메모리 모듈이 올바르게 DIMM 슬롯에 삽입하면 골든 핑거를 거의 볼 수 없습니다.
3. 양쪽에있는 DIMM 슬롯 플라스틱 클립은 수동으로 잠가집니다.

중요 사항

* 듀얼 채널 모드에서 유형과 밀도가 동일한 메모리 모듈을 다른 채널 DIMM 술롯에 설치하는지 확인하십시오.
* 공적인 시스템을 부팅하려면 먼저 메모리 모듈을 DIMM1에 끼우십시오.

ATX 24 핀 전원 커넥터:JPWR1

이 커넥터를 사용하여 ATX 24 핀 전원 공급장치를 연결할 수 있습니다. ATX 24 핀 전원 공급장치를 연결하려렴, 전원 공급장치의 플러그가 올바른 방향으로 삽입되었는지, 이 정렬되었는지 확인하십시오. 그리고 나서 전원 공급장치를 커넥터 안쪽으로 팅 맞게 누릅니다.

ATX 4 핀 전원 커넥터: JPWR2

이 4 핀 전원 커넥터는 CPU에 전원을 공급하는 데 사용됩니다.

1. Ground 2. Ground 3 +12V 4 +12V

중요 사항

모든 커넥터가 올바른 ATX 전원 공급장치에 연결되어 메인보드의 작동이 안정적인지 확인하십시오.

플로피 디스크 드라이브 커넥터: FDD1

이 커넥터는 360KB, 720KB, 1.2MB, 1.44MB와 2.88MB 플로피 디스크 드라이브를 지원합니다.

이 커넥터는 IDE 하드 디스크 드라이브, 광학 디스크 드라이브와 다른 IDE 드라이브를 지원합니다.

동일한 케이블에 IDE 장치 두 개를 설치하는 경우, 드라이브를 케이블 선택 모드로 설정하거나 별도로 설치 점퍼로 마스터/슬레이브 모드로 설정합니다. 공급 업체가 점퍼 설치 지침을 위해 공급된 IDE 장치 설명서를 참조하십시오.

직렬 ATA 커넥터: SATA1 \~ 6

이 커넥터는 직렬 ATA 인터페이스 포트입니다. 각 커넥터는 하나의 직렬 ATA 장치를 연결할 수 있습니다.

직렬 ATA 케이블을 90도로 꺼지 마십시오. 그럴 경우, 전송 중 데이터가 손실될 수 있습니다.

팬 전원 커넥터: CPUFAN, SYSFAN1, SYSFAN2

팬 전원 커넥터는 +12V의 시스템 냉각 팬을 지원합니다. 전선을 커넥터에 연결할 때, 항상 빨간색 전선이 양극으로서 +12V에 연결되어야 하고, 검은색 전선은 접지 선으로서 GND에 연결되어야 합니다. 메인보드에 시스템 하드웨어 모니터 칙셋 온보드가 있는 경우, CPU 팬 제어를 활용하기 위해 속도 센서가 있는 특별히 디자인된 팬을 사용해야 합니다.

CPU 网 1. Ground 3. Sensor 4. Control SYSFAN1 1. Ground 3. Sensor SYSFAN2 1. Ground 3. No Use

S/PDIF 출력 커넥터: JSP1

이 커넥터는 디지털 오디오 전송을 위해 S/PDIF (소니/필립스 디지털 포맷 인터케이브) 인터페이스에 연결되는 데 사용합니다.

이 커넥터는 외부 오디오 입력용으로 제공합니다.

전면 패널 커넥터: JFP1, JFP2

이 커넥터를 사용하여 전면 패널 스위치와 LED를 연결할 수 있습니다. JFP1는 Intel® Front Panel I/O Connectivity Design Guide를 준수합니다.

이 커넥터는16550A 고속 통신 포트로서 16 바니트의 FIFO를 송수신합니다. 직렬 장치를 연결할 수 있습니다.

10. No Pin 8. CTS 6. DSR 4. DTR 2. SIN 9. RI 5. RTS 3. SOUT 1. DOD

전면 패널 오디오 커넥터:JAUD1

이 커넥터를 사용하여 전면 패널 오디오를 연결할 수 있으며, Intel® Front Panel I/O Connectivity Design Guide를 준수합니다.

1.0 Head Phone Detection 4. No Pin 6. MIC Detection 2. Ground 9. Heart Phone L 7. SENSE SEND 3. Head Phone R 1. MIC L

Intel® I/O Connectivity Design Guide를 준수하는 이 커넥터는 USB HDD, 디지털 카메라, MP3 플레이어, 프린트, 모델 등과 고속의 USB 엔터페이스 주병 장치를 연결하는 데 적합합니다.

10. NC 8. Ground 6. USB1+ 4. USB1- 2. VCC 9. No Pin 7. Ground 5. USB0+ 3. USB0- 1. VCC

TPM 모듈 커넥터: JTPM1

이 커넥터는 TPM (Trusted Platform Module) 모듈에 연결됩니다. 자세한 사용법과 TPM 보안 플랫폼 설명서를 참조하십시오.

14. Ground 12. No Film 8. 5V Power 4. 3.5V Power 2. 3V Standby power 13. LPC Frame 11. LPC address & data pin3 9. F/U address & data pin1 7. LPC address & data pin2 5. LPC Riser 11. LPC CLK

새시 침입 커넥터: JCI1

이 커넥터는 새시 침입 스위치 케이블에 연결됩니다. 새시가 열리는 경우, 새시 침입 메커니즘이 활성화됩니다. 시스템이 이 상테를 기록하고 화면에 경고 메시지를 표시합니다. 경고를 지우려면 BIOS 유틸리티에서 레코드를 지워야합니다.

병렬 포트 헤더: JLPT1

이 커넥터는 옵션인 병렬 브래킷을 연결하는 데 사용됩니다. 이 병렬 포트는 표준 프린터 프트로서, 확장 병렬 포트 (EPP) 및 확장 성능 병렬 포트 (ECP) 모드를 지원합니다.

124 NO Pn 202 Ground 18 G Ground 16 G Ground 9 L PND 8 RPN/Tg S1/NF# 25 S1CT 17 BUSY 13 AOC 15 PRNDS 13 PRNDS 9 PRNDS 17 PRNDS 13 PRNDS 1 RST Bk

IEEE1394 커넥터: J1394\_1

이 커넥터는 IEEE1394 브래킷(옵션)을 통해 IEEE1394 장치를 연결할 수 있습니다.

보드에 시스템 구성 데이터를 유지하기 의해 외부 배터리부터 전원을 공급 받은 CMOS RAM이 있습니다. CMOS RAM의 경우, 시스템을 컬 때마다 시스템이 OS를 자동으로 부팅합니다. 시스템 구성을 지우려면 점퍼를 선정하여 데이터를 지우십시오.

데이터 저장

데이터 지우기

중요 사항

시스템이 꺼져 있는 동안 2-3핀을 단락시켜 CMOS를 지울 수 있습니다. 그리고 나서 1-2핀 위치를 돌아가십시오. 시스템이 켜져 있는 동안 CMOS를 지우지 마십시오. 그럴 경우 메인보드가 손상될 수 있습니다.

오버클럭 FSB 스위치: OC\_SW1

FSB를 오버클럭해서 스위치 변화를 통해 프로세서 주파수를 증가 시킬 수 있습니다. 다음의 설명에 의해 FSB를 조절합니다.

기본값

CPU 콜럭의 10% 속도 증가

CPU 콜럭의 15% 속도 증가

CPU 콜럭의 20% 속도 증가

중요 사항

*스위치를 조정하기 전에 시스템을 종료하는지 확인하십시오.
* 오버클럭킹이 부팅 중에 시스템이 불안정거나 충돌을 일으킬 때 스위치를 기본 값을 조정하십시오.

APS LED 상테 표시기: LED1

이 APS (Active Phase Switching) LED는 현재의 CPU 전원 위상 모드를 표시합니다. 아래의 지시 사항을 읽고 따르십시오.

LED1

켜기	CPU가 3 위상 전원 모드에 있는 경우 LED는 켜집니다.
꺼짐	CPU가 1 위상 전원 모드에 있는 경우 LED는 꺼집니다.

PCIE 슬롯

PCIE 슬롯은 PCIE 인터페이스 확장 카드를 지원합니다.

PCI 슬롯 LAN 카드, SCSI 카드, USB 카드 및 PCI 규격을 준수하는 기타 애드온 카드를 지원합니다.

먼저 전원 공급 장치의 폴러그를 뽑으십니오. 점퍼, 스의치 또는 BIOS 구성과 같은 확장 카드에 대해 필요한 하드웨어 및 소프트웨어 설정을 구성하려면 확장 카드의 설명서를 읽으십시오.

PCI 인터럽트 요청 라우팅

확장 카드를 추가하거나 제거할 때, interrupt request line의 약어인 IRQ는 I-R-Q발음하며, 장치가 인터럽트 신호를 마이크 프로세서로 전송할 수 있는 하드웨어입니다. PCI IRQ 핀은 일반적으로 다음과 같이 PCI버스 핀에 연결됩니다:

컴퓨터를 커면 시스템이 POST (Power On Self Test) 프로세서를 시작합니다. 화면에 아래의 메시지가 표시되면, 키를 눌러 설정을 시작합니다.

DEL를 눌러 설정을 시작합니다.

사용자가 응답하기 전에 메시지가 사라지는데 설정을 계속하려면 와 를 설정하여 시스템을 다시 켜거나 리셋 버튼을 놀러 다시 시작합니다. 또한 , 및 키를 동시에 놀러 시스템을 다시 시작할 수도 있습니다.

주페이지

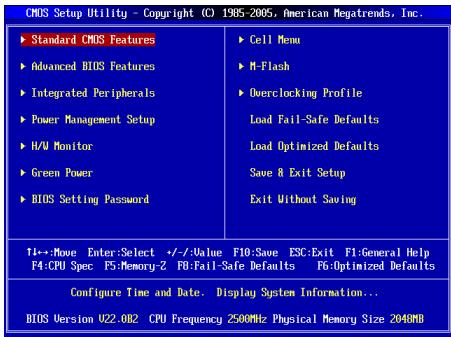

CMOS Setup Utility - Copyright (CJ 1985-2005, American Megatrends, Inc.) ► Standard CMOS Features ► Advanced BIOS Features ► Integrated Peripherals ► Power Management Setup ► H/V Monitor ► Green Power ► BIOS Setting Password ► Cell Menu ► M-Flash ► Overclocking Profile Load Fail-Safe Defaults Load Optimized Defaults Save & Exit Setup Exit Without Saving T++:Move Enter:Select +/-Value F10:Save ESC:Exit F1:General Help F4:CPU Spec F5:Memory-Z F6:Fail-Safe Defaults F6:Optimized Defaults Configure Time and Date. Display System Information... BIOS Version U22.082 CPU Frequency 2500MHz Physical Memory Size 2040MB

Standard CMOS Features (표준 CMOS 기능)

이 메뉴를 사용하여 시간, 날짜등과 같은 기본 시스템 구성을 처리합니다.

Advanced BIOS Features (고급 BIOS 기능)

이 메뉴를 사용하여 특별 고급 기능의 항목을 설정합니다.

Integrated Peripherals (통합된 주병 장치)

이 메뉴을 사용하여 통합된 주명 장치의 설정을 지정합니다.

Power Management Setup (전원 관리 설전)

이 메뉴을 사용하여 전원 관리의 설전을 지정합니다.

H/W Monitor (H/W 모니터)

이 항목은 CPU와 팬의 상태 및 전반적인 시스템의 경고를 표시합니다.

Green Power

이 메뉴를 사용하여 전원 위상을 지정합니다.

BIOS Setting Password (BIOS 설정 암호)

이 메뉴를 사용하여 BIOS의 암호를 설정합니다.

Cell Menu (셀 메뉴)

이 메뉴를 사용하여 주파수/전압 제어 및 오버클로킹의 설정을 지정합니다.

M-Flash(M-플래시)

이 메뉴를 사용하여 스토리지 드라이브에서 BIOS를 읽거나 플래시합니다 (FAT/FAT32 포맷 전용).

Overclocking Profile (오버클로킹 프로필)

이 메뉴를 사용하여 BIOS의 설정을 CMOS에/에서 저장하거나 로드합니다.

Load Fail-Safe Defaults (장애 시 안전 기본값 로드)

이 메뉴를 사용하여 안정된 시스템 성능을 위해 BIOS 공급업체가 설정한 기본값을 로드합니다.

Load Optimized Defaults (최적 기본값 로드)

이 메뉴를 사용하여 특별히 메인보드 최적의 성능을 위해 메인보드 제조업체가 설정한 기본값을 로드합니다.

Save & Exit Setup (저장 및 설정 종료)

CMOS에 변경사항을 저장하고 설정을 종료합니다.

Exit Without Saving (저장하지 않고 종료)

모든 변경사항을 취소하고 설정을 종료합니다.

설 메뉴

이 항목은 CPU, 메모리 및 CPU-NB 속도의 현재 주파수을 표시합니다. 읽기 전용입니다.

CPU Specifications (CPU 사양)

를 눌러 하위 메뉴를 시작합니다. 이 하위 메뉴는 설치된 CPU에 대한 정보를 표시합니다.

CPU Technology Support (CPU 기술 지원)

를 눌러 하위 메뉴를 시작합니다. 이 하위 메뉴는 설치된 CPU가 지원하는 기술을 표시합니다.

CPU Feature (CPU 기능)

를 눌러 하위 메뉴를 시작합니다:

AMD Cool'n'Quiet (AMD 콜앤파이어트)

쿨앤좌이어트 기술은 CPU 속도와 소비 전력을 효과적이고 동적으로 낮출 수 있습니다.

C1E Support(C1E 지원)

이 항목은 아이들일 경우 CPU의 전력을 설정하는 항목입니다. 모든 프로세서가 지원하지 않습니다.

SVM Support (SVM 지원)

이 항목을 사용하여 SVM를 (비)활성화합니다.

AMD Cool'n'Quiet (AMD 콜앤좌이어트)

쿨앤좌이어트 기술은 CPU 속도와 소비 전력을 효과적이고 동적으로 낮출 수 있습니다.

C1E Support (C1E 지원)

이 항목은 아이들일 경우 CPU의 전력을 설정하는 항목입니다. 모든 프로세서가 지원하지 않습니다.

중요 사항

쿨앤좌이어트 기능이 활성화되고 제대로 작동하는지 확인하려면, 다음을 이중으로 확인해야 합니다:

* BIOS 설정을 실행하고 Cell Menu를 선택합니다. Cell Menu(셀메뉴)에서 AMD Cool'n'Quiet(쿨앤파이어트)를 찾아 이 항목을 "Enabled(사용)"로 설정합니다.

* Windows를 시작하여 [시작]->[설정]->[제어판]->[전원 옵션]을 선택합니다. PowerOptions Properties (전원 옵션 등록 정보) 태그를 시작하여 Power schemes (전원 체계)에서 Minimal Power Management (최소 전원 관리)를 선택합니다.

Adjust CPU FSB Frequency (MHz) (CPU FSB 주파수 조정) (MHz)

이 항목을 사용하여 CPU FSB 클록 주파수(in MHz)를 선택할 수 있습니다.

OC Stepping (OC 스테핑)

“CPU FSB 주파수(MHz) 조정”에서 오버클로킹 주파수를 설정한 다음에 이 항목을 활성화합니다. 그리고 나서 아래의 항목이 나타납니다. 이 항목은 시스템이 부팅한 후에 시스템을 단계적인 오버클록에 도움이 됩니다.

Start OC Stepping From (MHz) (OC 스테핑 시작하기)(MHz)

이 항목을 사용하여 이니셜 베이스 콜록을 설정합니다. 시스템은 이니셜 베이스 콜록에 의해 부팅합니다. 그리고 나서 이니셜 베이스부터 "CPU FSB 주파수 (MHz) 조장"에서 단계적인 설정된 베이스 콜록까지 오버클록을 시작합니다.

OC Step (OC 스템)

이 항목을 사용하여 베이스 클럭 오버클로킹 의 스텍이 몇개 있는지 설정합니다.

OC Step Count Timer (OC 스템 카운트 타이머)

이 항목을 사용하여 모든 단계의 버퍼 시간을 설정합니다.

Adjust CPU Ratio (CPU 비율 조정)

이 항목을 사용하여 CPU 클록 충수기(비율)을 설정할 수 있습니다. 이 필드는 프로 세서가 이 기능을 지원할 경우에만 사용할 수 있습니다.

이 항목은 조정된 CPU 주파수를 표시합니다. 읽기 전용입니다.

Adjust CPU-NB Ratio (CPU-NB 비율 조정)

이 항목을 사용하여 CPU-NB 비율을 조정할 수 있습니다.

이 항목은 조정된 CPU-NB 주파수를 표시합니다. 읽기 전용입니다.

Unlock CPU Core (언락 CPU 코어)

이 항목을 사용하여 CPU 코어를 언락할 수 있으며, [Enabled(사용)]으로 설정한 후 [Manual(수동)]으로 설정하여 프르세서 코어를 활성화할 수 있습니다.

Advanced Clock Calibration(고급 클럭 보정)

이 항목은 오버클력을 위해 사용합니다. [Auto]로 설정하여 CPU 비율을 높일 수 있습니다. 이 필드는 프로세서가 이 기능을 지원할 경우에만 사용할 수 있습니다.

CPU Core Control (CPU 코어 제어)

이 항목을 사용하여 CPU 코어 수를 제어할 수 있습니다. [Auto(자동)]으로 설정하면 CPU는 기본 코어 수를 운행할 수 있습니다. [Manual(수동)]으로 설정하면 특정한 CPU 코어를 활성화/비활성화할 수 있습니다.

Core 1/2/3/4

이 항목을 사용하여 코어 1/2/3/4를 활성화/비활성화할 수 있습니다.

OC Genie Lite(OC 제니 라이트)

이 항목을 [Enabled(사용)]으로 설정하여 시스템은 최대의 FSB 클력을 감지하고 자동으로 오버클럭할 수 있습니다. 오버클러킹은 실패하는 경우 성공적인 오버클러킹을 위해 클록을 낮출 수 있습니다.

Onboard VGA Core OverClock(온보드 VGA 코어 오버클럭)

이 항목을 사용하여 온보드 VGA 오버클러킹 기능을 활성화/비활성화합니다.

Adjust Onboard VGA Frequency(온보드 VGA 주파수 조정)

이 항목을 사용하여 온보드 VGA 코어의 주파수를 조정할 수 있습니다.

Memory-Z (메모리-Z)

를 눌러 하위 메뉴를 시작합니다.

DIMM1\~4 Memory SPD Information (DIMM1\~4 메모리 SPD 정보)

를 눌러 하위 메뉴를 시작합니다. 이 하위 메뉴는 설치된 메모리의 정보를 표시합니다.

Advance DRAM Configuration (고급 DRAM 구성)

를 눌러 하위 메뉴를 시작합니다.

DRAM Timing Mode (DRAM 타이밍 모드)

DRAM 모듈의 SPD (시리얼 존재 감지) EEPROM에 의해 DRAM 타이밍을 제어하는지 어떤지 선택합니다. [Auto(자동)으로 설정하면 SPD 구성을 기준으로 하는 BIOS 에 의해 DRAM 타이밍 및 다음 관련 항목 "고급 DRAM 구성" 하위 메뉴를 판별할 수 있습니다. [Manual(수동)]으로 설정하면 사용자가 DRAM 타이밍 및 다음 관련 항목 "고급 DRAM 구성" 하위 메뉴를 수동으로 설정할 수 있습니다.

FSB/DRAM Ratio (FSB/DRAM 비율)

이 항목을 사용하여 FSB/ DRAM 비율을 설정할 수 있습니다.

이 항목은 조정된 메모리 주파수를 표시합니다. 읽기 전용입니다.

HT Link Control (HT 링크 제어)

를 눌러 하위 메뉴를 시작합니다.

HT Incoming/Outgoing Link Width(HT 수신/발신 링크 폭)

이 항목을 사용하여 하이퍼 전송 링크 폭을 설정할 수 있습니다. [Auto(자동)]으로 설정하면 시스템이 HT 링크 폭을 자동으로 감지합니다.

HT Link Speed (HT 링크 속도)

이 항목을 사용하면 하이퍼 전송 링크 속도를 설정할 수 있습니다. [Auto(자동)]으로 설정하면 시스템은 HT 링크 속도를 자동으로 감지합니다.

Adjusted HT Link Frequency (MHz) (조정된 HT 링크 주파수) (MHz)

이 항목은 조정된 HT 링크 주파수를 표시합니다. 읽기 전용입니다.

Auto Disable DRAM/PCI Frequency (DRAM/PCI 주파수 자동 해제)

[Enabled(사용)]으로 설정하면 시스템이 빈 DRAM/PCI 슬롯에서 클록을 제거(전원이 꺼짐)하여전자파 장애(EMI)를 최소화할 수 있습니다.

CPU Voltage (V)/ CPU-NB Voltage (V)/ DRAM Voltage (V)

이 항목을 사용하여 CPU, 메모리 및 침셋의 전압을 조정할 수 있습니다.

Spread Spectrum (대역 확산)

마더 보드의 클록 생성기가 펄스화되면 펄스의 극치값(스파이크)이 전자파 장애를 입으킵니다. 대역 확산 기능은 펄스 조절로 생성된 EMI를 줄여줌으로써 그 결과 펄스의 스파이크가 평탄한 곡선으로 줄어듭니다. EMI 문제가 발생하지 않을 경우 최적의 시스템 안정성 및 성능을 위해 사용 안함으로 설정합니다. 그러나 EMI로 인해 문제가 발생할 경우 EMI 감소를 사용으로 설정하십시오. 사소한 지터조차도 클록 속도를 입시적으로 상승시키면 오버클로킹한 프로세스를 고정시키는 원인이 될 수 있으므로 오버클로킹을 진행하는 동안 대역 확산을 반드시 사용 안함으로 설정해야 합니다.

중요 사항

* EMI 문제가 발생하지 않을 경우 최적의 시스템 안정성 및 성능을 위해 [Disabled(사용 안함)]으로 설정합니다. 그러나 EMI로 인해 문제가 발생할 경우 EMI 감소를 위해 대역 확산 값을 선택하십시오.
* 대역 확산 값이 클수록 EMI는 감소되지만 시스템의 안정성은 저하됩니다. 가장 적합한 대역 확산 값은 해당 지역의 EMI 규정을 참조하십시오.
* 사소한 지터조차도 클록 속도를 일시적으로 상승시키면 오버클로킹한 프로세스를 고정시키는 원인이 될 수 있으므로 오버클로킹을 진행하는 동안 대역확산을 반드시 사용 안함으로 설정해야 합니다.

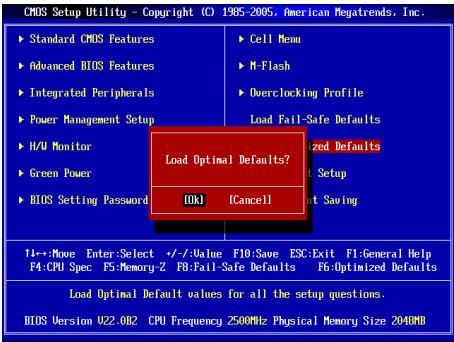

Load Optimized Defaults (최적 기본값 로드)

안정적인 성능을 위해 메인보드 공급 업체가 설정한 기본값을 로드할 수 있습니다.

CMOS Setup Utility - Copyright (C) 1985-2085, American Megatrends, Inc. ► Standard CMOS Features ► Advanced BIOS Features ► Integrated Peripherals ► Power Management Setup ► H/V Monitor ► Green Power ► BIOS Setting Password ► Cell Menu ► M-Flash ► Overclocking Profile Load Fail-Safe Defaults Load Optimal Defaults? OK | Cancel T++:Move Enter:Select +/-Value F10:Save ESC:Exit F1:General Help F4:CPU Spec F5:Memory-2 F8:Fail-Safe Defaults F6:Optimized Defaults Load Optimal Default values for all the setup questions. BIOS Version U22.082 CPU Frequency 2500MHz Physical Memory Size 2040MB
