Өнім түрі	Кәсіби бұрыштық тегістеуіш
Бренд	Bosch
Моделі	GWS 750 S Professional
Номиналды қуат	750 Вт
Бос жүріс жылдамдығы	11 000 айн/мин
Дискінің макс. диаметрі	125 мм
Шпиндельдің бұрандасы	M14
Салмағы	1,9 кг
Өлшемдері (Ұ x Биіктік)	298 x 72 мм
Қоректену	230 В ~ 50 Гц
Қайта іске қосудан қорғау	Иә
Біртіндеп іске қосу	Жоқ
Тұрақты электрондық режим	Жоқ
Softgrip тұтқасы	Иә
Қауіпсіздік ажыратқышы	Иә (2 позициялы сырғытпа ажыратқыш)

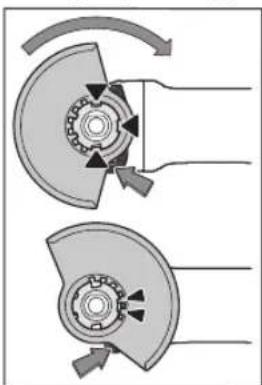

Қорғаныс қақпағы	Жеткізіледі, құралсыз реттеледі
Қосымша тұтқа	Иә, екі жағынан бұралады
Күтім және тазалау	Желдету саңылауларын үнемі тазалау; тозған щеткаларды ауыстыру
Қосалқы бөлшектер және жөндеу мүмкіндігі	Щеткалар, ажыратқыш, дискіні ұстағыш, қақпақ; Bosch уәкілетті орталығында жөнделеді
Қорғаныс көрсеткіші	IP20

Жиі қойылатын сұрақтар - GWS 750 S Professional BOSCH

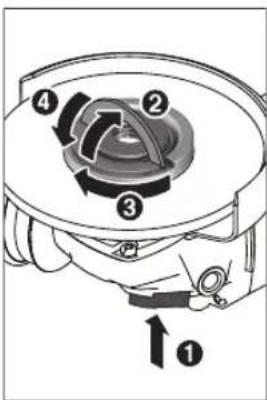

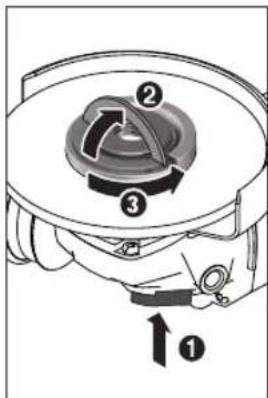

Bosch GWS 750 S тегістеуішінің дискісін қалай ауыстыруға болады?

Құрылғыны ажыратыңыз. Дискіні бекіту үшін шығыршықты кілтті пайдаланыңыз, қысу фланецін сағат тілімен бұрап босатыңыз (M14 бұранда). Дискіні ауыстырыңыз және мықтап бұрап қайта бекітіңіз. Көрсетілген айналу бағытын сақтаңыз.

Рұқсат етілген дискінің максималды диаметрі қандай?

Рұқсат етілген дискінің максималды диаметрі 125 мм. Ешқашан үлкенірек диаметрлі дискіні пайдаланбаңыз.

Тегістеуіш біртіндеп іске қосу функциясымен жабдықталған ба?

Жоқ, GWS 750 S Professional моделі біртіндеп іске қосумен жабдықталмаған. Іске қосу тікелей.

Желдету саңылауларын қалай тазалау керек?

Желдету саңылауларынан шаңды кетіру үшін құрғақ щетка немесе шаңсорғышты пайдаланыңыз. Ішіне бөлшектердің түсуіне жол бермеу үшін сығылған ауамен үрлемеңіз.

Щеткалар тозса не істеу керек?

Құрылғыны ажыратыңыз. Екі щетканы бірдей ауыстырыңыз. Bosch түпнұсқа щеткаларын пайдаланыңыз. Ауыстырғаннан кейін құрылғыны бос жүрісте 5 минут жұмыс істетіп, щеткаларды үйкелту керек.

Керамикалық плитканы кесу үшін алмас дискіні пайдалана аламын ба?

Иә, сәйкес алмас дискімен керамикалық плитканы кесуге болады. Кесу бағыттауышын пайдаланыңыз және қызып кетпеу үшін қажет болса су себіңіз.

Тегістеуіш кенеттен қайта іске қосудан қорғалған ба?

Иә, ол қайта іске қосудан қорғаныспен жабдықталған. Егер қоректену үзіліп, қайта қосылса, тегістеуіш ажыратқыш өшіру күйіне қайтарылмайынша және қайта қосылмайынша қайта іске қосылмайды.

GWS 750 S бос жүріс жылдамдығы қандай?

Бос жүріс жылдамдығы 11 000 айн/мин.

Қосымша тұтқаны қалай бекітуге болады?

Тұтқаны корпустағы екі бұрандалы тесіктің біріне бұрап бекітіңіз. Оны мықтап тартыңыз. Оны қалауыңыз бойынша солға немесе оңға орнатуға болады.

GWS 750 S үшін қосалқы бөлшектерді қайдан табуға болады?

Қосалқы бөлшектер (щеткалар, ажыратқыш, дискіні ұстағыш, қақпақ) Bosch уәкілетті қызмет көрсету орталықтарында немесе олардың веб-сайтында қол жетімді. GWS 750 S Professional моделінің нөмірін пайдаланыңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GWS 750 S Professional BOSCH

kk Пайдалану наскаупының

ТУПНУСКАСЫ

ro Instructiuni originale

Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында қолданылады

Өндірушінің өнім үшін қарастырған пайдалану қужаттарының құрамында пайдалану жөніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін. Сәйкестікті растау жайлы ақпарат қосымшада бар. Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында және қосымшада көрсетілген. Өндірілген мерзімі Нұсқаулық мұқабасының соңғы бетінде көрсетілген. Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды. Көрсетілген қызмет ету мерзімі тутынушы аталмыш нұсқаулықтың талаптарын орындаған жағдайда ғана жарамды болады.

Істен шығу себептерінің тізімі

• көп үшкын шыкса, пайдаланбаңыз
• қатты діріл кезінде пайдаланбаңыз
• ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаңыз
  – өнім корпусынан тікелей түтін шықса, пайдаланбаныз

Пайдаланушының мүмкін қателіктері

– туткасы мен корпусы бузылған болса, өнімді пайдаланбаңыз
- жауын -шашын кезінде сыртта пайдаланбаныз
- корпус ішіне су кірсе құрылғыны қосушы болмаңыз

Шекті күй белгілері

• ток сымының тозуы немесе закымдануы
• өнім корпусының закымдалуы

Қызмет көрсету түрі мен жилігі

- Әр пайдаланудан соң әнімді тазалау ұсынылады.

Сактау

• күрғақ жерде сақтау керек
  – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
  – сактау кезінде температураның кенет ауыткуынан корғау керек
• орамасыз сактау мүмкін емес
  – сактау шарттары туралы қосымша акпарат алу үшін МЕМСТ 15150 (шарт 1) кужатын караңыз

- +5-ден +40 °C-ка дейін температурасында коймада өндірушінің каптамасында сақтаңыз. Салыстырмалы ылғалдылық 80 % -дан аспауы тиіс.

Тасымалдау

• тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады
  – босату/жуктеу кезінде пакетті қысатын машиналарды пайдалануға руксат берілмейді
• тасымалдау шарттары талаптарын MEMCT 15150 (5 шарт) кужатын оқыңыз
• Коршаган орта температурасы -50 °C-тан +50 °C-ка дейін тасымалдау руксат етілген. Салыстырмалы вілғалдылық 100 %-дан аспауы тиіс.

Қауіпсіздік нұсқаулары

Жалпы электр құралды қауіпсіздік нүсқаулары

ECKEPTY

Барлық қауіпсіздік нұсқаулықтарын және

ескертпелерді оқыңыз. Техникалық қауіпсіздік нүсқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жақақаттануларға алып келуі мүмкін.

Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.

Қауіпсіздік нүсқаулықтарында пайдаланылған Электр құрал атауының желіден құат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден құат алатын электр құралдарына (желілік кабелі жок) қатысы бар.

Жумыс орнының қауіпсіздігі

Жумыс орнын таза және жарық устаңыз. Ластанған және қараңғы жайларда сәтсіз окигалар болуы мүмкін.
Электр курылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сүйықтық, газ немесе шаң бар болғанда. Электр курал үшқындарды жасайды, ал олар шаң немесе буларды жандыруы мүмкін.
Балалар мен бақылаушыларды электр куралынан алыс устаңыз. Алданулар бақылау жоғалуына алып келуі мумкін.
Жабдык түрмыстык жағдайларда, коммерциялық аймақтарда және қоғамдық жерлерде, зиянды және қауіпті өндірістік факторлар жоқ кіші электр түтынуы бар өндірістік аймақтарында жұмыс істеу үшін арналған.

Электр қауіпсіздігі

Электр айырлары розеткаға сай боулы тиіс. Айырды ешкашан ешқандай тәрізде өзгертпеңіз. Жерге косылған электр құралдарымен адаптер айырларын пайдаланбаңыз. Өзгертілмеген айырлар мен сәйкес розеткалар электр түйықталуының қауіпін төмендетеді.
▶ Кубырлар, радиаторлар, плиталар мен сувыткыштар сиякты жерге қосылған беттерге тимеңіз. Денеціз

276|Қазақ

жерге қосылған болса жоғары төқ соғу қауіні пайда болады.

Электр куралдарды жанбырда немесе виггалды коршауда пайдаланбаныз. Электр куралына кірген су тоқ соғу қауіпін жоғарылатады.
Кабельді тиісті болмаған ретте пайдаланбаңыз. Кабельді электр құралын тасу, көтеру немесе тоқтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, өткір қырлар және жылжымалы бөлшектерден алыс ұстамаңыз. Закымдалған немесе бытысып кеткен кабель тоқ соғу қауіпін жоғарылатады.
Электр куралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта пайдалануға жарамды кабельді пайдалану төк соғу қауіпін төмендейді.
▶ Егер электр құралын ылғалды жерде пайдалану керек болса, онда қөрғайтын өшіру құрылғысы (RCD) арқылы қөрғалған төк желісін пайдаланыңыз. RCD пайдалану төк соғу қауіпін төмендетеді.

Жеке қауіпсіздік

Электр күралды пайдалануда абай болыңыз, жұмысыңызды бақылаңыз және парасатты пайдаланыңыз. Электр күралды шаршаған кезде немесе өсірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр күралын пайдалану кезінде аңсыздық ауыр жеке жаракаттануға алып келуғ мүмкін.
Жеке қорғайтын жабдықтарды пайдаланыңыз. Әрдайым көз қорғанысын тағыңыз. Шаң маскасы, сырғанбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қорғаныштары сияқты қорғағыш жабдықтары тиісті жағдайларда қолданып жеке жарақаттануларды кемейтеді.
Кездейсок іске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан алдын, құралды көтеру немесе тасудан алдын өшіргіш өшік күйде болуына көз жеткізіңіз. Электр құралын саусақты өшіргішке қойып тасу немесе қосқышы қосулы электр құралын тоққа қосу сәтсіз оқифаға алып келуі мүмкін.
Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын белігінде қалған кілт немесе сына жеке жаракаттануға алып келуі мүмкін.
Көп күш істетпеціз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бүл күтілмеген жағдайларда электр күралдың бақылануын сақтайды.
▶ Тиісті кімім киіңіз. Бос кім мен әшекейлерді киймеңіз. Шашыңызды, киімді және қолғапты жылжымалы бөлшектерден алыс устаңыз. Бос киімдер, әшекейлер немесе узын шаш жылжымалы бөлшектерге тартылып қалуы мумкін.
▶ Егер шаң шығарып жинау жабдыктарына косу кұрылғылары берліген болса, онда олар косулы

болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шаңға байланысты зияндарды кемейтеді.

НАЗАР АУДАРЫНЫЗ! Энергиямен жабдыктаудың толыктай не жекелей токтатылуы немесе энергиямен жабдыктауды басқару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру) қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз.
Аталмыш пайдалану жөніндегі нүсқаулыққа сәйкес білікті қызметкерлер құрамына электр құралын реттеу, монтаждау, қолданысқа енгізу және оған қызмет көрсету әрекеттерімен таныс түлғалар жатады.
Электр құралымен жұмыс істеуге 18 жасқа төлған, техникалық сипаттаманы, пайдалану жөніндегі нұсқаулықты және қауіпсіздік ережелерін оқып шыққан түлғаларға рүқсат етіледі.
Дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты түлғаның бақылауында болмаса немесе электр құралын пайдалану бойынша нұсқау алмаған болса, бұйымды пайдаланбауы тиіс.

Электр күралдарын пайдалану және күту

▶ Куралды аса көп жүктемеңіз. Жұмысыңыз үшін жарамды электр құралын пайдаланыңыз. Жарамды электр құралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз.
Ажыраткішы дурыс емес электр куралын пайдаланбаңыз. Косуға немесе өшіруге болмайтын электр куралы кауіпті болып, оны жендеу кажет болады.
Жабдыктарды реттеу, белшектерін алмастыру немесе куралды алып қоюдан алдын айырды розеткадан шығарыңыз және/немесе аккумуляторды алып тастаңыз. Бул сақтық әрекеті электр куралдың байқаусыз қосылуына жол бермейді.
▶ Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бүл құралды пайдалануға жол бермеңіз. Тәжірібесіз адамдар қолында электр құралдары қауіпті болады.
Электр куралдарын укупты күтіңіз. Козғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің ақаусыз немесе зақымдалмаған болуына, электр куралының зақымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар куралды пайдаланудан алдын жәндеціз. Электр куралдарының дұрыс күтілмеуі жазатайым окигаларға себеп болып жатады.

Кескіш аспаптарды өткір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.
Электр куралын, жабдыктарды, алмалы-салмалы аспаптарды және т.б. осы нүсқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр куралдарын арналмаған жұмыстарда пайдалану қауіпті.

Батарея құралын пайдалану және күту

▶ Тек өндіруші сипattaған зарядтағышмен қайта зарядтаңыз. Батарея жинағының бір туріне сай зарядтағыш басқа батарея жинағымен қолдануда өрт қауіпіне адып келуі мүмкін.
Электр куралдарын тек арнайы тағайындалған батарея жинақтарымен пайдаланыңыз. Кез келген баска батарея жинақтарын пайдалану жақақаттану мен өрт қауіпіне алып келеді.
▶ Егер батарея жинағы қолдануда болмаса, оны түйреуіш, тиын, кілт, шеге, бұранда немесе басқа кіші метал заттардан устаңыз, олар бір терминалдан басқасына байланыс жасауы мүмкін. Батарея терминалдарын қосу қүйік немесе өртке алып келуі мүмкін.
Дурыс емес пайдалануда батареядан суйыктык агуы мүмкін, оған тимеқіз. Егер тиіп қалсаңыз, сумен шайып тастаңыз. Егер суйыктык көзге тисе дәрігерге хабарласыңыз. Батареядан шаққан суйыктык қозу немесе қуйіктерге алып келуі мүмкін.

Кызмет көрсету

Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуі көрек. Бүл электр құралының қауіпсіздігін сақталуын қамтамасыз етеді.

Бұрыштық тегістеу машиналарын пайдалану кезіндегі қауіпсіздік техникасы

Майдалау, ажарлау, сым қылшықпен тазалау немесе абразивті кесу әдістері үшін қауіпсіздік нұсқаулары

Бул электр куралы майдалағыш, ажарлағыш, сымдық қылшық немесе кескіш аспап ретінде пайдалануға арналған. Осы электр куралының жинағындағы ескертүлерді, нусқауларды, суреттерді және сипаттамаларды оқыңыз. Барлық техникалық қауіпсіздік нусқаулықтарын орындамау токтың соғуына, өрт және/немесе ауыр жаракаттануларға алып келуі мүмкін.

Жылтырату сиякты әрекеттерге осы электр күралы арналмаған. Электр күралына арналмаған әрекеттер зиян, қауіп келтіріп жеке жақақаттануға алып келуі мүмкін.

Аспап өндірушімен жасалмаған немесе ұсынбаған керек-жарактарды пайдаланбаңыз. Керек-жарак

электр құралыңызға сай келсе де, қауіпсіз жұмыс істеу қамтамасыз етілмейді.

Жумыс куралы айналымдарының үйғарынды саны электр-құралында-көрсетілген максимальды айналымдар санына -тең-болуы-керек. Есептелген жылдамдығынан тезірек істеп түрган керек-жарактар сынуы, ұшып кетүі мүмкін.
Пайдаланатын жұмыс құралының сыртқы-диаметрі мен-қалындығы электр-құралының-өлшемдеріне сай-болуы-керек. Дұрыс таңдалмаған керек – жарактар дұрыс-қорғалмауы және-бакылаудан шығуы мүмкін.
Керек-жарактардың бурандалы косқышы майдалағыш шпинделінің бурандасына сай болуы керек. Фланецпен орнатылған керек-жарактар үшін олардың орта тесігі фланецтің орнату диаметріне сай болуы керек. Электр құралының орнату аспаптарына сай болмаған керек-жарактар теңгерімнен шығып, қатты тербеліп, бақылауды жоғалтуға әкеледі.
Закымдалған керек-жарактарды пайдаланбаңыз. Әр пайдаланудан алдын абразивті деңгелек сияқты керек-жарактарды сынық пен жарықтарға, етек дискіні жарықтарға, тозу немесе артықшылықтарына, сым қылшақты бос немесе сынған сымдарға тексеріңіз. Егер электр құралы немесе керек-жарактар түсіп кетсе, оның закымдалмағанын тексеріңіз, қажет болса закымдалмаған керек-жарактарды орнатыңыз. Керек-жарактарды тексеріп орнатудан соң, өзіңізді және басқа адамдарды айналып түрган керек-жарактар аймағынан алыстатып, электр құралын максимальды жүктеусіз жылдамдықпен бір минут айналдырыңыз. Зақымдалған керек-жарактар әдетте сынақ уақытында сынады.
Жеке-қорғаныс құралдарын (қауіпсіздік көзілдірігін, қорғаныс қалқаны, бас киім және т.б.) пайдаланыңыз. Пайдалануға байланысты қорғағыш масканы, қауіпсіздік көзілдіріктерін қолданыңыз. Керек болғанда, шаң маскасын, құлақ қорғағыштарын, қолғап және кіші абразивті бөлшектерді немесе дайындама бөлшектерін ұстай алатын шеберхана алжапқышын пайдаланыңыз. Түрлі-жұмыстар барысында пайда болатын ұшатын-бәтен бөлшектерден-қорғайтын қауіпсіздік көзілдірігін пайдаланыңыз. Шаң маскасы немесе респиратор ұсақ бөлшектерден, шаңнан қорғауы керек. Қзак ұшулар есту-қабілетін жоғалтуға әкелуі мүмкін.
▶ Бетен ·адамдардың жұмыс·аймағынан-қауіпсіз аймақта болуын қамтамасыз етіңіз. Жұмыс аймағына кіретін кез келген адам жеке қорғағыш жабдыктарды киюі керек. Дайындама бөлшектері немесе сынған керек-жарактар ұшып, әрекет аймағынан тыс жайда жақарат тигізуі мүмкін.
▶ Кесетін керек-жарактан жасырын сымдарға тиюї мүмкін әрекеттерді жасаған кезде электр

278|Қазақ

курылғынқ тек окшауланған ұстау жайынан ұстаңыз. Егер кесуші аспап істеп түрған сымға тисе электр күралының метал бөлшектерін істетіп пайдаланушыны төқ соғуы мүмкін.

▶ Айналып түрган аспап толық тоқтағанша электр күралын қоймаңыз. Айналып түрган керек-жарактар бетке тиіп, электр күралы бақылаудан шығуы мүмкін.
Электр құралын қасыңызда көтеріп түрганда қоспаңыз. Айналып түрған аспаптарға кездейсоқ тию киіміңізді ұстал, аспапты денеңізге жақын апаруы мүмкін.
Электр-куралының-желдету-саңылауларын жиі тазартыңыз. Козғалтқыш желдеткіші шанды корпус ішінде тартып, үнтақталған металдың көп жиналуы электрленуге алып келі мүмкін.
Электр құралын жанатын материалдарға жақын пайдаланбаңыз. ￥шқындар·осы·материалдарды түтандыруы мүмкін.
Суыткыш суйыктыкты кажется ететін жумыс куралын - пайдаланбаңыз. Су-немесе-баска-да суыткыш суйыктыкты пайдалану электр-тоғының-соғуына-алып-келуі-мүмкін.

Қайтарым мен тиісті ескертпелер

Қайтарым бүл соғылған немесе ұсталған айналып түрган дөңгелек, етек диск, қылшақ немесе басқа керек-жаракқа болатын реакция. Соғу немесе ұстау айналып түрган аспаптың қулап кетуіне және электр құралының бақылаусыз айналуына, қарсы бағытта айналуына алып келеді.

Мысалы, егер абразивті дөңгелек дайындама арқылы соғылса, соғу жеріне кіретін дөңгелектің шеті материал бетіне кіріп, дөңгелектің кетерілуіне немесе атылып кетуіне алып кетуі мүмкін. Дөңгелек пайдалануғыша немесе одан әрі ұшуы мүмкін, бүл дөңгелек әрекетінің бағытына байланысты. Абразивті дөңгелектер осы жағдайда сынып кетуі де мүмкін.

Қайтарым электр құралын қате пайдаланудан және/ немесе қате пайдалану әдістерінің немесе шарттарының салдарынан болатын жаракаттардың алды алады.

Электр-куралын-мыктап устаңыз, денеціз-бен-қолыңыз кері соққыға қарсылық-керсете-алатын-қүйде-устаңыз.- Әрдайым қосымша тутқадан устаңыз, бар болса, осылай іске қосу кезінде қайтарым немесе айналу кезінде максималды бақылау болады. Пайдаланушы айналу реакциялары мен қайтарыс қуштерін алдын ала көруі мүмкін.
▶ Колыңызды ешкашан айналып турған аспапқа жақындатпаңыз. Аспап қолыңызға қайтарым жасауы мүмкін.
Денецізді электр курал қайтарымда жылжитын аймакта орналастырмаңыз. Қайтарым күралды қысылу кезінде дөңгелек айналуына қарсы бағытта апарады.
▶ Бурыштарды, откір шеттерді өндегенде аса сақ болыңыз. Аспапты сокпаңыз немесе қыспаңыз. Бурыштар, откір шеттер немесе сырғу айналып түрган

аспаптарды крысып, бақылаудың жоғалтуына немесе қайтарымға алып келуі мүмкін.

Аралау шынжырын, ағаш кесетін жүзді немесе тісті ара жүзін орнатпаңыз. Мүндай-жұмыс құралдары кері сөққыға немесе электр құралын бақылауды жоғалтуға-алып-келеді.

Майдалану мен абразивті кесуге арналған қауіпсіздік нүсқаулары

▶ Тек электр құралыңыз үшін ұсынылған деңгелек түрлерін және тандалған деңгелек үшін құрылған қорғағышты пайдаланыңыз. Осы электр құралына арналмаған деңгелектер дұрыс қорғалмай, қауіпті болады.
► Ортада крысылған деңгелектің майдалайтын беті корғағыштың астында орнатылуы керек. Дурыс орнатылмаған корғағыш, деңгейден шығып түрган деңгелек жақсы корғалуы керек емес.
Корғағыш электр құралына қатты орнатылып максимальды қауіпсіздік үшін орналасуы қажет, осылай дөңгелектің минималды көлемі пайдаланушыға қарап тұрады. Қорғағыш пайдаланушыны сынған дөңгелек бөлшектерінен, дөңгелекке кездейсоктиюден және киімдерді жандыруы мүмкін үшқындардан қорғайды.
Дөңгелектерді тек ұсынылған пайдалану түрлеріне сай қолдануы керек. Мысал: кесуші дөңгелек шетімен майдаламаңыз. Кесуші-дөңгелектер материалды шетімен кесуге арналған, -Дөңгелектерге-әсер ететін бүйірлік қүштер ықпалынан олар сынуы мүмкін.
▶ Таңдалған дөңгелек үшін әрдайым дұрыс өлшемдегі және пішіндегі зақымдалмаған фланецтерді підаланыңыз. Дұрыс-таңдалған ернемектер тегістеу дөңгелегінің тірегі болады және оның-сыну қаупінің алдын-алады. Кесуші дөңгелектердің фланецтері майдалау дөңгелегі фланецтерінен баска болуы мумкін.
Улкенірек электр куралдарының тоэған деңгелектерін пайдаланбаңыз. Улкен электр куралдарына арналған деңгелектер кішірек аспаптың жоғарырақ жылдамдығына арналмаған болып, жарылуы мүмкін.

Абразивті кесуге арналған қосымша қауіпсіздік нұсқаулары

Кесуші дөңгелекті "кыспаңыз" немесе оны қатты баспаңыз. Кесікті терендетуге әрекет жасамаңыз. Дөңгелекке қатты басу жуктемені және дөңгелекті кесікте бұрауға немесе байланыстыруға сезімтал болуын және кері соққының немесе дөңгелек сынуының ықтималдығын артырады.
Денецізді айналдырылған дөңгелектің бір сызыкқа немесе артына орналастырмаңыз. Дөңгелек денецізден ары жылжыса, ыктимал қайтарым айналып түрган дөңгелек пен электр құралын денецізге тікелей жылжытуы мумкін.

Дөңгелек крысылса немесе кез келген себептен кесуді токтатса, электр куралын ешіріп, дөңгелек толығымен токтағанша электр күралына тимеңіз. Дөңгелек істеп түрганда кесу дөңгелегін алып қоюға әрекет жасамаңыз, әйтпесе қайтарым пайда болады. Дөңгелек крысылуының себебін жою үшін себебін іздеп дұрыстаңыз.
Курал дайындамада турғанда электр күралын қайта қоспаңыз. Кесуді бастамас бурын, алдымен-дөңгелекті-толық-айналым санына жеткізіп алыңыз. Әйтпесе, кескіш диск түтылып, дайындамадан көтеріліп кетуі немесе-кері соққыға әкелуі мүмкін.
Тірек панельдері немесе кез келген тым улкен дайындама деңгелек қысылуы мен қайтарымның алдын алу үшін. Улкен дайындамалар өз ауырлығынан иілуі мумкін. Дайындама-кесу сызығына-жақын-және-дөңгелектің-екі жағынан-да тірелуі керек.
▶ Бар қабырғаларда кіші кесікті немесе басқа көрінбейтін аймақтарда орындауда абайлаңыз. Шығып түрған дөңгелек газ немесе су құбырларын, электр сымдарды немесе нысандарды кесуі мүмкін, ал бул қайтарымға алып келуі мүмкін.

Ажарлау әрекеттері үшін қауіпсіздік нұсқаулары

Тым улкен ажарлау диск қағазын пайдаланбаңыз. Ажарлау қағазын тандау кезінде өндіруші ұсыныстарын орындаңыз. Ажарлау құралы арналған тым улкен ажарлау қағазы жыртылу қауіні пайда болып, бүл қысылуға, дисктің жарылуына немесе қайтарымға алып келуі мүмкін.

Сым қылшықлен тазалау әрекеттері үшін қауіпсіздік нұсқаулары

▶ Кылшыктың қарапайым әрекет етуі кезінде де қылшыктардың шашырайтындығын ескеріңіз. Кылшыкты қатты басып, сымға қуш түсірмеңіз. Сым қылшыктары жуқа киімге және/немесе теріге кіріп кетуі мумкін.
▶ Егер сым қылшықпен тазалау үшін қорғағыш ұсынылған болса, қорғағыш сым дөңгелек немесе қылшаққа тимеуі тиіс. Сым дөңгелек немесе қылшықтың диаметрі жұмыс жүктемесіне немесе центрифугалық күштер себебінен үлкеюі мүмкін.

Косымша қауіпсіздік нүсқаулықтары

Корғаныш көзілдірікті кийіңіз.

▶ Кажетті іздеу күралдарын пайдаланып жасырылған сымдарды табыңыз немесе жауапты жергілікті үйым окілдерін шақырыңыз. Электр сымдарына тию өрт немесе ток соғуына алып келуі мүмкін. Газ кұбырын зақымдау жарылысқа алып келуі мүмкін. Су кұбырын зақымдау материалдық зиянға алып келуі мүмкін.

▶ Тегістеу және кесу дискілеріне сувіғанша тимеңіз. Шенберлер жұмыс кезінде қызады.
▶ Куат өшсе, мысалы, аккумулятор шешілсе, сөндіргіш бекіткішін алыцыз және өшірулі күйге орнатыңыз. Бүл арқылы кездейсок қосылу болмайды.
▶ Дайындаманы бекітіңіз. Кысу күралына немесе кыскышка орнатылған дайындама қолыңызбен салыстырғанда, берік ұсталады.
Аккумулятор зақымдалған немесе дұрыс пайдаланылмаған жағдайда, одан бу шығуы мүмкін. Аккумулятор жанып немесе жарылып қалуы мүмкін. Таза ауа ішке тартыңыз және шағымдар болса, дәрігердің көмегіне жүгініңіз. Бу тыныс алу жолдарын тітіркендіруї мүмкін.
▶ Аккумуляторды ашпаңыз. Кыска түйықталу қауіпі бар.
▶ Шеге немесе бурауыш сиякты үшты заттар немесе сыртқы әсер арқылы аккумулулятор закымдануы мүмкін. Бүл қысқа түйықталуға алып келіп, аккумулятор жануы, түтін шығаруы, жарылуы немесе қызып кетуі мүмкін.
▶ Бул аккумуляторды тек қана осы өндіруші өнімдерінде пайдаланыңыз. Сол арқылы аккумуляторды қауіпті, артық жуктеуден сақтайсыз.

Аккумуляторды, жылудан, сондай-ак, мысалы, үздіксіз күн жарығынан, оттан, кірден, судан және ылғалдан қорғаңыз. Жарылыс және қысқа түйықталу қаупі туындайды.

▶ Абай болыңыз! Электр құралын Bluetooth бен пайдалануда басқа құралдар мен жабдықтар, ұшақ және медициналық құралдар (мысалы, кардиостимулятор, есту құралдары) жұмысында кедергілер пайда болуы мүмкін. Сондай-ақ жақын түрган адамдар мен хайуандарға зиян тудыру қаупін толық жою мүмкін емес. Электр құралын Bluetooth бен медициналық құралдар, жанармай бекеттері, химиялық жабдықтар, жарылу қаубі бар және жарылатын аймактар жанында пайдаланбаңыз. Bluetooth бар электр құралын ұшактарда пайдаланбаңыз. Денеге жақын аймакта ұзак уақыт пайдаланбаңыз.

Bluetooth® сөз белгісі, сондай-ақ сурет белгілері (логотиптер) Bluetooth SIG, Inc компаниясының тіркелген сауда белгілері және жеке меншігі болып табылады. Осы сөз/сурет белгісінің Robert Bosch Power Tools GmbH тарапынан әр қолданылуы лицензия бойынша жүзеге асады.

Өнім және куат сипаттамасы

Барлық қауіпсіздік нусқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нусқаулықтарын және ескертпелерді сақтамау токтың соғуына, өрт және/немесе ауыр жаракаттануларға алып

келуі мүмкін.

280|Қазақ

Пайдалану нүсқаулығының алғы бөлігінің суреттерін ескеріңіз.

Тағайындалу бойынша қолдану

Электр куралы суды пайдаланбай металдан және тастан жасалған материалдарды кесуге, сыдырып алуға және щеткамен өңдеуге арналған.

Байланысты абразивтер көмегімен кесу үшін кесуге арналған арнайы қорғағыш қаптаманы пайдалану керек.

Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз етіңіз.

Арнайы тегістеу құралдарымен тіркесімде электр құралды егеукұм қағазымен тегістеу үшін пайдалануға болады.

Электр куралының деректері мен реттеулерін Bluetooth ^ Low Energy Module GCY 30-4 пайдаланылған кезде Bluetooth ^ радио технологиясы арқылы электр куралы мен ақырғы мобильді кұрылғы арасында тасымалдауға болады.

Бейнеленген курамды бөлшектер

Көрсетілген құрамдастар нөмірленген суреттері бар беттегі электр құралының сипаттамасына сай.

(1) Корғаныш каптамаға арналған құлыптан босату інінтірегі
(2) Корпустағы айналу бағытының көрсеткісі
(3) Шпиндельді буғаттау түймесі
(4) Жарыкдиодты жұмыс шамы (GWS 18V-10 SC)
(5) Пайдаланушы интерфейсі
(6) Ажыраткыш
(7) Bluetooth модулінің каптамасы
(8) Аккумулятор ^4
(9) Аккумуляторды босату түймесі ^A
(10) Косымша тутка (беті окшауланған)

(11) Ажарлауға арналған сорғыш қаптама ^A)
(12) Ажарлауға арналған қорғаныш қаптама
(13) Тығыздауыш сақинасы бар тірек фланеці
(14) Ажарлағыш диск
(15) Капсырмасы бар жылдам кыскыш гайка
(16) Катты металды табакты диск ^A)
(17) Кесуге арналған қорғаныш қаптама ^A)
(18) Кескіш диск ^A)
(19) Тутка (беті окшауланған)
(20) Ажарлау шпинделі
(21) Кол корфанысы ^A)
(22) Резенке ажарлау тәрелкесі ^A)
(23) Ажарлағыш диск ^4
(24) Домалак гайка ^A
(25) Тостаған тәрізді қылшақ ^A)
(26) Алмасты бүрғылау коронкасы ^4
(27) Бағыттауыштары бар кесуге арналған қорғаныш қаптама ^A)
(28) Алмас кескіш диск ^A)
(29) Аккумулятор заряды деңгейінің индикаторы (пайдаланушы интерфейсі)
(30) Айналу жилігін алдын ала тандау деңгейінің индикаторы (пайдаланушы интерфейсі)
(31) Айналу жилігін алдын ала тандау түймесі (пайдаланушы интерфейсі)
(32) Электр күралының күйі индикаторы (пайдаланушы интерфейсі)
(33) Артык жуктемеден корғаныс индикаторы (пайдаланушы интерфейси)
A) Бейнеленген немесе сипатталған жабдықтар стандартты жеткізу көлемімен қамтылмайды. Толық жабдықтарды біздің жабдықтар бағдарламамыздан табасыз.

Техникалық мәліметтер

Бурыштық ажарлау машинасы GWS 18V-10 C GWS 18V-10 C GWS 18V-10 C
Өнім нөмірі		3 601 JG3 0..	3 601 JG3 2..	3 601 JG3 1..
Номиналды кернеу V= 18 18 18
Номиналды айналу жиіліг ^A)	мин ^-1	9000	9000	9000
Бос жүріс күйіндегі айналу жиіліг ^A)	мин ^-1	--	--
Ажарлағыш дискінің макс. диаметрі мм 100 115 125
Ажарлау шпинделінің ирек оймасы М 10 М 14 М 14
Шпиндель ирек оймасының макс. ұзындығы мм 22 22 22
Кері сокқы кезіндегі өшіру жүйесі ● ● ●
Қайта іске қосылудан қорғаныс ● ● ●
Жүріс тежегіші ● ● ●
Айналу жиілігін алдын ала таңдау		-- --
Салмағы EPTA-Procedure 01:2014 қужатына сай ^B)
– Дірілді басқыш қосымша түтқасы бар	кг	2,3–3,3	2,3–3,3	2,3–3,3

Бурыштык ажарлау машинасы GWS 18V-10 C GWS 18V-10 C GWS 18V-10 C

– Стандартты қосымша түтқасы бар кг 2,2–3,2 2,2–3,2 2,2–3,2
Зарядтау кезіндегі ұсынылатын қоршаған орта температурасы	°C 0 ... +35 0 ... +35 0 ... +35
Жұмыс кезіндегі ^c) және сақтау кезіндегі руксат етілген қоршаған орта температурасы	°C –20 ... +50 –20 ... +50 –20 ... +50
ұсынылатын аккумуляторлар GBA 18V...	ProCORE18V...	GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...
ұсынылатын зарядтағыш құрылғылар GAL 18...	GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...

Деректерді тасымалдау

Bluetooth® Bluetooth®4.2	(Low Energy)D)	Bluetooth®4.2(Low Energy)D)	Bluetooth®4.2(Low Energy)D)
Сигнал арақашықтығы с 8 8 8
Максималды сигнал арақашықтығыE)	м 30 30 30

A) EN 60745-2-3 стандарты бойынша есептелген айналу жилігі
В) пайдаланған аккумуляторға байланысты
C) <0 °C температураларында куаты шектелген
D) Мобильды терминалдар Bluetooth * темен куат курылғылармен (4.2 нұсқасы) үйлесімді болуы және Generic Access Profile (GAP) қолдауы тиіс.
E) Кол жеткізу қашықтығы сыртқы шарттарға, соның ішінде пайдаланылатын қабылдағыш құрылыға байланысты катты өзгешеленуғ мүмкін. Жабық бөлмелердің ішінде және металл бөгеттерден (мысалы, қабырғалар, серелер, шабадан және т.б.) Bluetooth® қол жеткізу қашықтығы айталрықтай қыскарыу мүмкін.

Бурыштык ажарлау машинасы		GWS 18V-10 SC	GWS 18V-10 SC	GWS 18V-10 SC	GWS 18V-10 SC
Өнім нөмірі		3 601 JG3 3..	3 601 JG3 6..	3 601 JG3 4..	3 601 JG3 5..
Номиналды кернеу	V= 18 18 18 18
Номиналды айналу жилігі ^A)	мин ^-1	9000	9000	9000	7500
Бос жүріс күйіндегі айналу жилігі ^A)	мин ^-1	4500–9000	4500–9000	4500–9000	4000–7500
Ажарлағыш дискінің макс. диаметрі	мм	100	115	125	150
Ажарлау шпинделінің ирек оймасы		M 10	M 14	M 14	M 14
Шпиндель ирек оймасының макс. ұзындығы	мм 22 22 22 22
Кері сокқы кезіндегі өшіру жүйесі		●	●	●	●
Қайта іске қосылудан қорғаныс		●	●	●	●
Жүріс тежегіші		●	●	●	●
Айналу жилігін алдын ала таңдау		●	●	●	●

Салмағы EPTA-Procedure 01:2014 кужатына сай ^B)

– Дірілді баскыш қосымша түтқасы бар	кг 2,3–3,3 2,3–3,3 2,3–3,3 2,3–3,3
– Стандартты қосымша түтқасы бар	кг 2,2–3,2 2,2–3,2 2,2–3,2 2,2–3,2
Зарядтау кезіндегі ұсынылатын қоршаған орта температурасы	°C 0 ... +35 0 ... +35 0 ... +35 0 ... +35
Жұмыс кезіндегі ^1) және сақтау кезіндегі рүқсат етілген қоршаған орта температурасы	°C –20 ... +50 –20 ... +50 –20 ... +50 –20 ... +50
Қсынылатын аккумуляторлар	GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...

282|Қазақ

Бурыштык ажарлау машинасы GWS 18V-10 SC GWS 18V-10 SC GWS 18V-10 SC GWS 18V-10 SC
¥сынылатын зарядтағыш	GAL 18...	GAL 18...	GAL 18...	GAL 18...
құрылғылар	GAX 18...	GAX 18...	GAX 18...	GAX 18...
	GAL 36...	GAL 36...	GAL 36...	GAL 36...
Деректерді тасымалдау
Bluetooth® Bluetooth®4.2	(Low Energy)D)	Bluetooth®4.2(Low Energy)D)	Bluetooth®4.2(Low Energy)D)	Bluetooth®4.2(Low Energy)D)
Сигнал арақашықтығы с 8 8 8 8
Максималды сигнал арақашықтығыE)	м 30 30 30 30

A) EN 60745-2-3 стандарты бойынша есептелген айналу жилігі
В) пайдаланған аккумуляторға байланысты
C) <0 °C температураларында куаты шектелген
D) Мобильды терминалдар Bluetooth * темен куат кұрылғылармен (4.2 нұсқасы) үйлесімді болуы және Generic Access Profile (GAP) қолдауы тиіс.
Е) Кол жеткізу қашықтығы сыртқы шарттарға, соның ішінде пайдаланылатын қабылдағыш құрылғыға байланысты катты взгешеленуғ мүмкін. Жабық бөлмелердің ішінде және металл бөгеттерден (мысалы, қабырғалар, серелер, шабадан және т.б.) Bluetooth® kol жеткізу қашықтығы айталрыктай қыскаруы мүмкін.

Шуыл және діріл туралы ақпарат

	GWS 18V-10 C GWS 18V-10 C GWS 18V-10 C
	3 601 JG3 0.. 3 601 JG3 2.. 3 601 JG3 1..

EN 60745-2-3 бойынша есептелген шуыл эмиссиясының көрсеткіштері.

Электр куралының амплитуда бойынша есептелген шуыл деңгейі әдette келесідей болады
Дыбыстық крысым деңгейі	дБ(А)	79	79	79
Дыбыстық куат деңгейі	дБ(А)	90	90	90
К дәлсіздігі	дБ	3	3	3
Қулак қорғанысын тағыңыз!

Жалпы діріл мәндәрі а, (үш бағыттың векторлық қосындысы) және К дәлсіздігі, EN 60745-2-3 бойынша есептелген:

Устіңгі беттерді ажарлау:
a_h	M/c^2	6,0	6,0	6,0
K	M/c^2	1,5	1,5	1,5
Ажарлағыш дискімен ажарлау:
a_h	M/c^2	3,5	3,5	3,5
K	M/c^2	1,5	1,5	1,5

GWS 18V-10 SC GWS 18V-10 SC GWS 18V-10 SC GWS 18V-10 SC

3 601 JG3 3.. 3 601 JG3 6.. 3 601 JG3 4.. 3 601 JG3 5..

EN 60745-2-3 бойынша есептелген шуыл эмиссиясының көрсеткіштері.Электр күралының амплитуда бойынша есептелген шуыл деңгейі әдette келесідей болады
Дыбыстық крысым деңгейі	дБ(А)	79	79	79	81
Дыбыстық куат деңгейі	дБ(А)	90	90	90	92
К дәлсіздігі	дБ	3	3	3	3
Кулак қорғанысын тағыңыз!

Жалпы діріл мәндері а, (уш бағыттың векторлық қосынддысы) және К дәлсіздігі, EN 60745-2-3 бойынша есептелген:

Устіңгі беттерді ажарлау:
a_h	M/C^2	6,0	6,0	6,0	6,5
K	M/C^2	1,5	1,5	1,5	1,5

GWS 18V-10 SC GWS 18V-10 SC GWS 18V-10 SC GWS 18V-10 SC
Ажарлағыш дискімен ажарлау:

Осы ескертпелерде берілген діріл көлемі нормалык өлшеу әдісі бойынша есептелген болып электр күралдарды бір-бірімен салыстыру үшін пайдаланылуы мүмкін. Ол дірілдеу куатын шамалап өлшеу үшін де жарамды.

Берілген діріл көлемі электр құралының негізгі жұмыстары үшін берілген. Егер электр құрал басқа жұмыстар үшін басқа алмалы-салмалы аспаптар менен немесе жетімсіз күтумен пайдаланылса дірілдеу көлемдері өзгереді. Бүл жұмыс барысындағы діріл куатын артыруы мүмкін.

Дірілдеу куатын накты есептеу ўшін құрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бүл дірілдеу куатын букіл жұмыс уақытында қатты төмендетеді.

Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр құралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін үйымдастыру.

Жинау

Bluetooth" Low Energy Module GCY 30-4 модулін пайдалану

Нускау: GWS 18V-10 С электр куралдарында Bluetooth ^* Low Energy Module GCY 30-4 модулі керек-жарак ретінде колжетімді; GWS 18V-10 SC электр куралдарында ол жеткізілім живинтығында бар.

Bluetooth® Low Energy Module GCY 30-4 туралы акпаратты жинактағы пайдалану бойынша нұсқаулықтан қараңыз.

▶ Тек техникалық мәліметтерде жазылған зарядтағыш құрылғыларды пайдаланыңыз. Тек қана мүндай зарядтағыш құрылғылар электр құралыңызда пайдаланылатын литий-иондық аккумулятормен үйлесімді.

Нускау: аккумулятор ішінара зарядталған күйде жеткізіледі. Аккумулятордың толық куатын пайдалану үшін оны алғаш рет пайдаланудан алдын толық зарядтаңыз.

Литий-иондык аккумуляторды пайдалану мерзімін кыскартусыз кез келген уакытта зарядтауға болады. Зарядтау процесін үзу аккумулятордың зақымдалуына әкөлемейді.

Литий-иондык аккумулятор "Electronic Cell Protection (ECP)" (электрондык элементтерді корғау) арқылы терең заряд жоғалтудан корғалған. Аккумулятор заряды жоқ

болса электр құралы қорғаныс схемасы арқылы өшіріледі: алмалы-салмалы аспап баска қозғалмайды.

Электр куралы автоматты ошкеннен соң қосқыш/өшіргішті енді басушы болмаңыз. Әйтпесе аккумулятор закымдануы мүмкін.

Коқыстарды қайта өндеу туралы нүсқауларды орындаңыз.

Аккумуляторды шығару

Аккумуляторда (8) аккумуляторды босату түймесі (9) байқаусызда басылып кеткенде оның түсіп кетүінен қорғайтын екі құлыптау деңгейі бар. Аккумулятор электр құралына орнатулы болса, оны өз орнында серіппе ұстан тұрады.

Аккумуляторды (8) шығару үшін босату түймесін (9) басыңыз және аккумуляторды электр күралынан тартып шығарыңыз. Бүл ретте күш салмаңыз.

Аккумулятор заряды деңгейінің индикаторы

Аккумулятор заряды деңгейінің индикаторындағы жасыл түсті жарық диодтары аккумулятордың заряд деңгейін көрсетеді. Қауіпсіздік түргысынан заряд деңгейін электр құралының жұмыссыз күйінде ғана шақыруға болады. Заряд деңгейін көрсету үшін заряд деңгейінің индикаторына арналған қнемесе түймесін басыңыз. Мұны аккумулятор шығарылғанда да орындауға болады. Заряд деңгейінің индикаторына арналған түймені басқаннан кейін ешқандай жарық диоды жанбаса, бүл аккумулятордың ақаулы және оны ауыстыру керек екендігін білдіреді.

Нускау: аккумулятор зарядының деңгейі пайдаланушы интерфейсінде (5) де көрсетіледі (қараңыз „Пайдаланушы интерфейсі (В суретін қараңыз)“, Бет 287).

Уздіксіз жарык 3× жасыл 60-100%

Уздіксіз жарык 2× жасыл 30-60%

Уздіксіз жарык 1× жасыл 5-30%

Жыпылықтау 1× жасыл 0-5%

Уздіксіз жарык 5× жасыл 80-100%

Уздіксіз жарык 4× жасыл 60-80%

Уздіксіз жарык 3× жасыл 40-60%

Уздіксіз жарык 2× жасыл 20-40%

Уздіксіз жарык 1× жасыл 5-20%

Жыпылықтау 1× жасыл 0-5%

Корғағыш аспапты орнату

Аккумуляторды электр күралмен кез келген жұмыстарды (мысалы, орнату, қызмет көрсету, т.б.) бастау алдында, сондай-ақ, электр күралды тасымалдау және сақтау кезінде шығарыңыз. Косқыш/өшіргішке кездейсоктию жаракаттану қаупін тудырады.

Нускау: Жумыс кезінде тегістеу шенбері бузылса немесе корғағыш каптама/электр құрал құрылғылары бузылса, электр құралды бірден сервис қызметіне жіберу керек, мекенжайларды «Тутынушыға қызмет көрсету және пайдалану кеңестері» тарауынан қараңыз.

Тегістеуге арналған қорғағыш қаптама

Корғағыш қаптаманы (12) электр құралының патронына қорғағыш қаптамасының кодтау жудырықшалары патронға сәйкес келгенше салыңыз. Бүғattaудан шығару иінтірегін (1) басып ұстаңыз. Шпиндель мойнындағы қорғашғы қаптаманы (12) басып, қаптамадағы буртикті электр құралдың фланеціне отырғызыңыз және қорғағыш қаптаманы

шырт еткен дыбыс естілгенше бурыңыз. Қорғағыш қаптаманын (12) күйін жұмыс барысының талаптарына сай орнатыңыз. Бүл үшін бұғаттаудын шығару інітірегін (1) жоғары басыңыз және қорғағыш қаптаманы (12) қажет күйге бурыңыз.

Корғаныш қаптаманы (12) әрдайым, құлыптан босату інтірегінің (1) екі жудырықшасы қорғаныш қаптаманың (12) тиісті ойықтарына кіретіндей, реттеңіз.
▶ Корғағыш қаптаманы (12) оператордың жағына қарай үшқындардың үшуы болмайтындай орнатыңыз.
▶ Корғағыш қаптама(12) бұғаттаудан шығару інітірегін (1) пайдаланғанда ғана бұрылуы керек!

Эйтпесе электр құралды пайдалану мүмкін емес және сервистік қызметке тапсыру керек.

Нускау: коргағыш қаптамадағы кодтау жұдырықшалары (12) тек электр күралға жарайтын жабдықты орнатуды қамтамасыз етеді.

Кесуге арналған қорғағыш қаптама

▶ Байланысты абразивтер көмегімен кесу үшін әрқашан кесуге арналған қаптаманы пайдаланыңыз (17).
▶ Тасты кескенде шаңның жеткілікті сорылуын камтамасыз етіңіз.

Корғағыш қаптама (17) сонымен бірге тегістеуге арналған қорғағыш қаптама (12) ретінд де орнатылады.

Тегістеуге арналған сорғыш каптама

Сырды, лакты және пластмассаны металл диск (16) арқылы шаңсыз тегістеу үшін, сорғыш қаптаманы (11) пайдалануға болады. Сорғыш қаптама (11) металды өндгеуге арналмаған.

Сорғыш қаптамаға (11) сәйкес келетін Bosch шан, сорғышын жалғауға болады.

Сорғыш қаптама (11) қорғағыш қаптама (12) сияқты орнатылады. Дөңгелек қылшақты ауыстыруға болады.

Бағыттауыштар бар кесуге арналған қорғағыш қаптама

Бағыттауыштары (27) бар қорғағыш қаптама тегістеуге арналған қорғағыш қаптама (12) ретінде де орнатылады.

Косымша тутка

Электр куралыңызды тек қосымша тутқа менен пайдаланыңыз (10).
▶ Косымша тутка закымдалған болса электр куралын пайдаланбаңыз. Косымша тутканы өзгертпеціз.

Косымша тутканы (10) редукторлык бастың оң жағында немесе сол жағында бұрап бекітіңіз.

Дірілдеуді бәсендететін қосымша түтқа

Дірілдеуді бәсендететін қосымша түтқа дірілдеуі кем қолайлы жұмыс істеуге мүмкіндік береді.

▶ Косымша тутканы өзгертпеціз.

Закымдалған косымша тутқаны пайдаланбаңыз.

Кол коргағышы

Резенкелі ажарлау тәрелкесімен (22) немесе тостаған тәрізді қылшық/дискілі қылшық/желпуіш тәрізді тегістеу шеңберімен жұмыстар үшін әрқашан қол қорғағышын (21) кийіңіз.

Кол корғағышын (21) қосымша түтқа (10) көмегімен бекітіңіз.

Ажарлауыш куралдарын орнату

Аккумуляторды электр куралмен кез келген жумыстарды (мысалы, орнату, қызмет көрсету, т.б.) бастау алдында, сондай-ак, электр куралды тасымалдау және сақтау кезінде шығарыңыз.

▶ Тегістеу және кесу дискілеріне суығанша тимеңіз. Шенберлер жұмыс кезінде қызады.

Тегістеу шпинделін (20) және барлық орнатылатын кұралдарды тазалаңыз.

Абразивті күралды бұрап алу және бекіту үшін шпиндельді бекіту түймесін (3) басып, шпиндельді бекітіңіз.

Шпиндельді бекіту түймесін тек шпиндель токтатылған күйде басыңыз. Әйтпесе электр күралын закымдауыңыз мүмкін.

Тегістеу шенбері/кесу шенбері

Тегістеу куралдарының өлшемдерін ескеріңіз. Орнату тесігінің диаметрі тірек фланецке сәйкес болуы керек. Адаптерлерді немесе жалғастыргыш тетіктерді пайдаланбаныз.

Алмас кесу шенберлерін пайдаланғанда алмас кесу шенберіндегі жылжыту бағытының көрсеткісі электр күралдағы айналу бағытына сәйкес болуын қадағалаңыз (редукторлық бастағы көрсеткіні қараңыз).

Орнату реті суреттер бар бетте көрсетілген.

Ажарлау/кесу дискісін бекіту үшін жылдам тартқыш сомынды (15) басқа аспапсыз пайдаланыңыз.

Жылдам тарткыш сомынды (15) тек макисмалдык диаметрі 150 мм-ге дейін болған ажарлау/кесу дискілері ушін пайдаланыңыз.

▶ Тез тарткыш сомынды (15)тек ажарлау немесе кесу дискісімен пайдалануга болады.
▶ Бузылмаған мінсіз жылдам тартқыш сомынды пайдаланыңыз (15).
▶ Бурап қоюда жылдам тартқыш сомынының жазылған жағы (15) ажарлау дискісіне көрсетпеуіне көз жеткізіңіз; бағыттама индекстік белгіге көрсетуі тиіс суретін қараңыз.
▶ Ажарлау/кесу дискісін бекіту ушін тек қана жинақтағы жылдам қысу сомынын пайдаланыңыз (15).

Тегістеу шпинделін (3) бекіту үшін шпиндельді бекіту түймесін басыңыз. Жылдам тартқыш сомынды (15) бекіту үшін жылдам тартқыш сомын ілмегін жоғарыға қайырып жылдам тартқыш сомынды сағат тлімен қатты бураңыз. Ілмекті жылдам тартқыш сомынды бекіту үшін төменге қайырыңыз. Диск шетінде тартып қою жетерлік емес.

кілтін пайдаланыңыз.

Тиісті ретте бекітілген, закымдалмаған жылдам тартқыш сомынды (15) қолмен босатуға болады. Ол үшін жылдам тартқыш сомынның ілмегін жоғарыға қайырып жылдам тартқыш сомынды сағат тіліне қарсы қатты бураңыз. Ешкашан қатты бекемделген жылдам тартқыш сомынды аспаппен босатпаңыз, екі бүйірлік тесігі бар сомын

Кыскыш фланец пен ажарлау/кесу дискісін орнатканнан соң ажарлау шпинделінің бос бұранда ұзындығы кемінде 4 мм болуы тиіс.

Ажарлау аспабының қатты тұруына көз жеткізіңіз,

осылай ол электр куралының шығысында шпинделден шыңып кетпейді.

Ортаға келтіретін буртиктің тірек фланецінде (13) пластмасса бөлшек (дөңгелек кимасы бар сақина) бар. Дөңгелек кимасы бар сақина жоқ немесе закымдалған болса, ары қарай пайдаланбай турып тірек

фланецті (13) міндетті түрде ауыстыру керек.

▶ Тегістеу құралын орнатқаннан кейін қосу алдында орнатудың дұрыстығын және құралдың еркін айналатынын тексеріңіз. Тегістеу құралы қорғағыш қаптамаға және басқа бөлшектерге үйкөлемей айналып жатқанына көз жеткізіңіз.

Желпуіш тәрізді тегістеу шенбері

Желпуіш тәрізді тегістеу шеңберімен жумыстар ушін әрқашан қол қорғағышын(21) кийіңіз.

Резецке тегістеу тәрелкесі

Резецке тегістеу тәрелкесімен (22) жұмыстар үшін әрқашан қол қорғағышын (21) киіңіз.

Орнату реті суреттер бар бетте көрсетілген.

Резецкеден жасалған ажарлау тәрелкесін (22) ажарлау шпинделіне (20) жылжытыңыз.

Ажарлау дискісін (23) резенке ажарлау тәрелкесінің (22) астына басыңыз.

Дөңгелек сомынды (24) орнатыңыз және екі бүйірлік тесігі бар дөңгелек сомындарға арналған кілтпен бекемдеңіз.

Тостаған тәрізді қылшық/дискілік қылшық

▶ Тостсаған тәрізді қылшықпен жұмықтар үшін әрқашан қол қорғағышын (21) киіңіз.

Орнату реті суреттер бар бетте көрсетілген.

286|Қазақ

Тостаған тәрізді қылшак/дискілік қылшақты шпиндельге шпиндель фланеці шпиндель ирек оймасына тығыз тақалып тұратындай бұрап бекіту керек. Айыр тәрізді кілтпен тостаған тәрізді/дискілік қалшықты бекемденгіз.

Катты корытпа тостаған тәрізді тегістеу шеңбері

▶ Тостаған тәрізді ажарлау дискісін тек сәйкесті қорғағыш қаптамамен пайдалануға болады.

Жарамды тегістеу құралы

Осы нүсқаулықта жоғарыда атап өтілген барлық тегістеу кұралдарын пайдалануға болады.

Пайдаланылатын тегістеу күралдарының руксат етілген айналымдар саны [мин¹] немесе айналу жылдамдығы [м/с] төменде берілген кестедегі мәндерден төмен болмауы керек.

Сондыктан тегістеу құралының жапсырмасында көрсетілген рүқсат етілген айналымдар санын немесе айналу жылдамдығын сақтаңыз.

макс. [мм] [мм]
	D b d [мин			^-1 [м/с]
	100	7	16	9000	80
	115	7	22,2	9000	80
	125	7	22,2	9000	80
	150	7	22,2	7500	80
	100	-	-	9000	80
	115	-	-	9000	80
	125	-	-	9000	80
	150	-	-	7500	80
	75 30 M 14 9000 45
	82 - M 14 9000 80

Редукторлық бастиекті бурау

GWS 18V-10 C

Аккумуляторды электр күралмен кез келген жумыстарды (мысалы, орнату, қызмет көрсету, т.б.) бастау алдында, сондай-ак, электр күралды тасымалдау және сақтау кезінде шығарыңыз. Косқыш/өшіргішке кездейсоктию жаракаттану қаупін тудырады.

Редукторлы бастиекті 90° кадаммен бурауға болады. Осылай қосқыш/өшіргішті арнайы жұмыс жағдайларына, мысалы солақайлар үшін оңтайлы басқару күйіне келтіруге болады. 4 бұранданы толығымен бұрап босатыңыз.

Редукторлық басты корпустан алмастан жаңа куйге жайлап бұрыңыз. 4 бұранданы берік бекітіңіз.

Шанды және жоңқаларды сору

Корғасын бояу, кейбір ағаш сорттары, минералдар және металлдар бар кейбір материалдардың шаңы денсаулыққа зиянды болуы мүмкін. Шаңға тию және шанды жұту пайдаланушыда немесе жанындағы адамдарда аллергиялық реакцияларды және/немесе тыныс жолдарының ауруларын тудыруы мүмкін.

Кейбір шаң түрлері, әсіресе емен және шамшат ағашының шаңы, әсіресе, ағашты өндеу қалдықтарымен (хромат, ағашты қорғау заты) бірге канцерогендер болып есептеледі. Асбестік материал тек қана мамандармен өнделуі керек.

- Жумыс орнының жаксы желдетілуіне көз жеткізіңіз. - Р2 сүзгі сыныпындағы газқағарды пайдалану ұсынылады.

Өнделетін материалдар үшін еліңізде қолданылатын үйғарымдарды пайдаланыңыз.

Жумыс орнында шаңның жиналмауын кадағалаңыз. Шаң онай түтануы мүмкін.

Пайдалану

Пайдалануға ендіру

Зарядталған аккумуляторды (8) алдынан электр күралының түтқасына аккумулятор бекем бүғатталғанынша салыңыз.

Косу/өшіру

Электр құралын Іске қосу үшін қосқыш/өшіргішті (6) алға жылжытыңыз.

Коскыш/өшіргішті (6) орнату үшін коскыш/өшіргішті (6) төменге тірелгенше басыңыз.

Электр күралын өшіру үшін, қосқыш/өшіргішті (6) жіберіп немесе ол бекітілген болса қосқыш/өшіргішті (6) қыска артында төмен басып сосын жіберіңіз.

Пайдаланудан алдын ажарлау құралдарын қайта тексеріңіз. Ажарлау құралы берік орнатылып, еш кедергісіз айналуы қажет. 1 минут ішінде сынау жұмысын жүктемесіз орындаңыз. Ақауы бар, домалақ өмес және дірілдейтін ажарлау құралдарын пайдаланбаңыз. Бұзылған ажарлау құралдары жарылып, зақымдарға алып келуғ мүмкін.

Keri сокцы кезіндегі өшіру жүйесі

Электр куралы кенет кері сокса, мысалы, кесетін жерде сыналану кезінде, козгалткышка куат беру токтатылады. Онда жарык диодтык жумыс шамы (4) ақ түсте ал күй көрсеткіші (32) қызыл түсте жанады.

Қайта пайдалану үшін ажыратқышты (6) өшірілген күйге келтіріп, электр құралын қайта қосыңыз.

Кайта козғалу сақтағышы

Кездейсок қосылудан қорғағыш куаттандырудан кейін электр құралының бақылаусыз іске қосылуын болдырмайды.

Қайта іске қосылудан қорғаныс белсенді болса күй көрсеткіші (32) қызыл түсте жанады.

Қайта пайдалану үшін ажыратқышты (6) өшірілген күйге келтіріп электр құралды қайта қосыңыз.

Кағылуда өшу

Кірістірілген қағылуда өшу электр құралы жерге түскенде оны өшіреді. Онда қуй көрсеткіші (32) қызыл түсте жыпылықтайды. Қайта пайдалану үшін ажыратқышты (6) өшірілген қуйге келтіріп электр құралды қайта қосыңыз.

Пайдаланушы интерфейсі (В суретін қараңыз)

Пайдаланушы интерфейсі (5) электр куралының айналымдар санын алдын ала тандауға және күйін көруге көмектеседі.

Айналу жилігін алдын ала таңдау

GWS 18V-10 SC

Айналымдар санын алдын ала тандау туймесімен (31) керекті айналымдар санын жұмыс істеген кезде де алдын ала тандауға болады. Төменdegі кестеде ұсынылған көлемдер берілген.

Материал Пайдалану Жумыс құралы Айналымдар			санын алдын ала тандау басқышы	GWS 18V-10 SC(100/115/125 мм)[мин ^-1 ]	GWS 18V-10 SC(150 мм)[мин ^-1 ]
Метал Қылшақлен өңдеу,тотты кетіру	Тостаған тәрізді қылшақ	1 4500 4000
Тотбаспайтынболат	Ажарлау Фибралық шайба 2 6000 5500
Метал Сыдырып тегістеу тегістеу шеңбері 3 9000 7500
Метал Кесу тегістеу шеңбері 3 9000 7500
Тас Кесу Алмастық кесу	шеңбері және бағыттауштар (тау жыныстарын тек бағыттауштармен бірге кесуге болады)	3 9000 7500

Берілген айналымдар санының мәндері бағыттама мәндер болады.

Жумыс куралы айналымдарының үйғарынды саны электр-құралында-көрсетілген максималды

айналымдар санына -тең-болуы-керек. Есептелген жылдамдығынан тезірек істеп түрган керек-жарактар сынуы, ұшып кетуі мүмкін.

Күй көрсеткіштері

Аккумулятор зарядтау күйінің көрсеткіші (пайдаланушы интерфейсі) (29)	Мағынасы/себебі Шешімі
жасыл Аккумулятор зарядталған –
сары	Аккумулятор дерлік бос	Аккумуляторды жылдам алмастыру немесе зарядтау
қызыл	Аккумулятор бос	Аккумуляторды алмастыру немесе зарядтау

288|Қазақ

Артык жуктелу корғанысы Мағынасы/себебі Шешімі көрсеткіші (33)

сары Шектік температура жетілді (мотор, электроника, аккумулятор)	Электр құралын бос жүрісте істетіп, суытыңыз
қызыл Электр құрал қызып кеткен, сол себептен өшеді	Электр құралын суытыңыз

Электр куралының куйі көрсеткіші (32) Мағынасы/себебі Шешіми

жасыл Күйі ОК –
сары Шектік температура жетілді немесе аккумулятор бос	Электр құралын бос жүрісте істетіп, суытыңыз немесе аккумуляторды жылдам алмастырыңыз не болмаса зарядтаңыз
қызыл түсте жанады Электр құралы қызып кеткен немесе аккумулятор босаған	Электр құралын суытыңыз немесе аккумуляторды алмастырыңыз не зарядтаңыз
қызыл түсте жыпылықтайды Кері соғу өшуі, қайта іске қосылудан қорғау немесе қағылуда өшу іске қосылды	Электр құралын өшіріп қайта қосыңыз
көк жыпылықтайды Электр құралы мобильді терминалмен байланыста немесе параметрлер өткізіліп түр	–

Байланыс функциялары

Bluetooth® Low Energy Module GCY 30-4 модулімен бірге электр куралы ушін төмендегі өзара байланыс функциялары колжетімді болады:

• Тіркеу және дербестеу
• Күйін тексеру, ескерту хабарларын шығару
• Жалпы мәліметтер мен реттеулер
• Баскару

Bluetooth® Low Energy Module GCY 30-4 туралы акпаратты жинактағы пайдалану бойынша нұсқаулықтан караңыз.

Электр куралына Bluetooth Low Energy Module GCY 30-4 модулі кіріктірілен болса, ол радио интерфейспен жабдыкталған болады. Жергілікті пайдалану шектеулерін, мысалы, ушактарда немесе емханаларда ескеріңіз.
▶ Тірек қабырғаларда ойықтар жасағанда абайлаңыз, «Статика туралы нүсқаулар» тарауын қараңыз.
▶ Салмағы турақты қалыпты қамтамасыз етпесе, дайындаманы бекітіңіз.
Электр құралға токтағанша жүктеме түсірмеңіз.
Жоғары жуктемеден кейін электр құралдың біраз салқындауына, бірнеше минут бос жүрісте жұмыс істеуіне мүмкіндік беріңіз.
▶ Электр куралды абразивті-кесу станинада пайдаланбаңыз.
▶ Тегістеу және кесу дискілеріне суығанша тимеңіз. Шенберлер жұмыс кезінде қызады.

Егер электр куралы электростатикалы ретте зарядталса, орнатылған электроника электр куралын өшіреді. Электр куралын қайта іске қосу үшін қосқыш/өшіргішті (6) басыңыз.

Сыдырып тегістеу

▶ Ешкашан кесу шецберлерін сыдырып тегістеу үшін пайдаланбаңыз.

30° - 40° шенбер бурышымен сыдырып тегістеу кезінде ең жақсы нәтижелер алуға болады. Электр құралды жайлап басып, алға және артқа жылжытыңыз. Бүл кезде дайындама тым қатты қызбайды, түсін өзгертпейді және арналар пайда болмайды.

Желпуіш тәрізді тегістеу шенбері

Желпуіш тарізді тегістеу шенберімен (курал) сонымен бірге дәңес беттерді және профильдерді де өндеуге болады.

Желпуіш тәрізді тегістеу шенберлері әдеттері тегістеу шенберлерімен салыстырғанда ұзағырақ қызмет етеді, азырақ шу шығарады және тегістеу температурасы азырақ болады.

Металдарды кесу

▶ Байланысты абразивтер көмегімен кесу үшін әрқашан кесуге арналған қаптаманы пайдаланыңыз (17).

Тегістеу шенберімен кескенде біркелкі, материал үшін дұрыс берумен жұмыс істеңіз. Кесу шенберіне кысым түсірмеңіз, оны еңкейтпеціз және шайқамаңыз.

Бүйірлік крысыммен айналғанында кесу шенберін токтатпаңыз.

Электр құралды әрқашан айналу бағытына кері жүргізу керек. Әйтпесе

бақылаусыз кесілген жерден шығу қаупі туындайды.

Профильдерді немесе төрт қырлы кұбырларды кесу кезінде кесуді ең аз көлденен қимада бастаңыз.

Тасты кесу (А суретін қараңыз)

▶ Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз етіңіз.
▶ Шантуткыш маскасын киіңіз.
▶ Бул электр куралды тек күрғақ кесу/курғақ төгістеу үшін пайдалануга болады.

Тасты кесу үшін алмас кесу дискілерін пайдаланған жән. Бағыттауыштар бар қорғағыш қаптаманы (27) пайдалану үшін тас шаңын сорып алу үшін шаңсорғышты пайдалану керек. Bosch осындай шаңсорғыштарды ұсынады.

Электр құралды өшіріңіз және бағыттауыштардың алдыңғы бөлігімен бөлшекке орнатыңыз.

Электр құралды біркелкі, материалға сәйкес berумен жылжытыңыз.

Курамында киыршык тас ете көп аса катты материалдарды, мысалы,

бетонды, өндеу кезінде алмас шенбер қызып кетуї және зақымдалуы мүмкін. Алмас шеңбердегі ұшқындар осыны білдіреді.

Бул жағдайда жұмысты төқтатыңыз және алмас шенберді бос жүрісте, ең жоғары жылдамдықта қыска уақыт бойы салқындатыңыз.

Өнімділіктің айтарлықтай төмендеуі және үшқындар алмас кесу шеңбері өтпес болып қалғанын білдіреді. Оны абразивті материалда, мысалы, силикат кірпіште, қысқаша кесу арқылы өткірлеуге болады.

Статика туралы нускаулар

Тірек кабырғалардағы ойыктарға DIN 1053 нормасының 1 тармағы немесе сәйкес елдегі ереже қолданылады. Бүл нұсқауларды міндettті түрде орындау керек. Жұмысты бастамас бұрын статика жөніндегі маманмен, сәулетшімен немесе прорабпен кеңесіңіз.

Аккумуляторды оңтайлы пайдалану туралы нүсқаулар

Аккумуляторды сўбықтықтардан және ылғалдан қорғаңыз.

Аккумуляторды тек -20° - 50°C температура аукымында сақтаңыз. Аккумуляторды жазда көлікте қалдырмаңыз.

Аккумулятордың желдету тесігін жүмсақ, таза және күрғақ қылшакпен мүқият тазалаңыз.

Пайдалану мерзімінің айтарлықтай қыскаруы аккумулятордың ескіргенін және ауыстыру керектігін білдіреді.

Коқыстарды қайта өндеу туралы нүсқауларды орынданыз.

Техникалық күтім және қызмет

Кызмет көрсету және тазалау

Аккумуляторды электр күралмен кез келген жұмыстарды (мысалы, орнату, қызмет көрсету, т.б.) бастау алдында, сондай-ақ, электр күралды тасымалдау және сақтау кезінде шығарыңыз. Қосқыш/өшіргішке кездейсок тию жаракаттану қаупін тудырады.
Жаксы әрі сенімді жумыс істеу үшін электр куралы мен желдеткіш тесікті таза устаңыз.

Жабдыктарды мукият сактаңыз және күтіңіз.

Өнімдерді олардың сақтығын қамтамасыз ететін, өнімдерге атмосфералық жауын-шашынның тиюіне және асқын температура көздерінің (температураның шұғыл өзгерісінің), соның ішінде күн сәулелерінің әсер етуіне жол бермейтін дукендерде, бөлімдерде (секцияларда), павильондар мен киоскілерде сатуға болады.

Сатушы (өндіруші) сатып алушыға өнімдер туралы қажетті және шынайы акпаратты беріп, өнімдерді тиісінше тандау мүмкіндігін қамтамасыз етуге міндетті. Өнімдер туралы акпарат міндетті түрде тізімі Ресей Федерациясының заңнамасымен белгіленген мәліметтерді қамтуы тиіс.

Егер түтынушы сатып алатын өнімдер өлдекашан пайдаланылған немесе өнімдерде ақаулық (ақаулықтар) жойылған болса, түтынушыға бүл туралы ақпарат берілуі тиіс.

Өнімдерді сату процесінің аясында төмендегі қауіпсіздік талаптары орындалуы тиіс:

– Сатушы сатып алушыға ұйымының фирмалық атауы, орналасқан жері (мекенжайы) және жұмыс режимі туралы мәліметтер беруге міндетті;
– Сауда бөлмелеріндегі їнімдердің сынамалары сатып алушыға бұйымдардағы жазбалармен танысуға мүмкіндік беруі және визуалды тексерістен басқа бұйымдардың іске қосылуына әкелетін, сатып алушылар өз бетінше орындайтын ешқандай әрекеттерге жол бермеуі тиіс;
– Сатушы осы буйымдардың белгіленген талаптарға сәйкестігінің растамасы, сертификаттардың немесе сәйкестік жәніндегі мәлімдемелердің бар болуы туRALЫ ақпаратты сатып алушыға беруге міндетті;
– Идентификациялық сипаттары жоқ (жогалған), жарамдылық мерзімі етіп кеткен, бузылу белгілері бар және пайдалану бойынша нұсқаулығы (кітапшасы), міндетті сәйкестік сертификаты немесе сәйкестік белгісі жоқ өнімдерді сатуға тыйым салынады.

290|Қазақ

Тутынушыға қызмет көрсету және пайдалану кеңестері

Қызмет көрсету орталығы өнімді жәндеу және оған техникалық қызмет көрсету, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер теменdegі мекенжай бойынша қолжетімді: www.bosch-pt.com

Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.

Сурактар кою және косалқы бөлшектерге тапсырыс беру кезінде міндettі түрде өнімнің фирмалық тактайшасындағы 10 таңбалы өнім нөмірін беріңіз.

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкеліген өнімдерді пайдалану қауіпті, денсаулығыңзыға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Қазақстан

Тутынушыларға кеңес беру және шағымдарды қабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы к.,

Казақстан Республикасы 050012

Муратбаев к., 180 уй

"Гермес" БО, 7 кабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және езекті ақпаратты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз

Кызмет көрсету орталықтарының басқа да мекенжайларын мына жерден қараңыз:

Электр құралы кепілді пайдалану мерзімінің ішінде өндірушінің кесірінен істен шыққан жағдайда, өнім иесі төменdegі шарттар орындалғанда кепілдік бойынша тегін жөндеуге құқылы болады:

• механикалык зақымдардың жоктығы;
  – пайдалану бойынша нүсқаулық талаптарының бұзылу белгілерінің жоктығы;
  – пайдалану бойынша нускаулыкта сатушының сату туралы белгісінің және сатып алушы қолтаңбасының бар болуы;
  – электр құралы сериялық нөмірінің және кепілдік талонындағы сериялық нөмірдің сәйкестігі;
  – біліксіз жәндеу белгілерінің жоктығы.

Кепілдік төмендегі жағдайларда қолданылмайды:

– форс-мажор жағдайларына байланысты кез келген сынықтар;
– барлык электр куралдарындағыдай электр куралының қалыпты тозуы.

Жалғағыш контактілер, сымдар, қылшақтар және т.б. сияқты құрал бөліктерінің қызмет ету мерзімін қыскартатын қалыпытү тозу нәтижесінде қажеттілігі туындаған жәндеу кепілдік аасына кірмейді:

- табифи тозу (ресурстың толық пайдаланылуы);

– қате орнату, руксатсыз модификациялау, қате қолдану, қызмет көрсету немесе сақтау ережелерін бузу нәтижесінде істен шыкқан жабдық пен оның бөліктері;

– электр құралына артық жүктеме түскеннен орын алған ақаулар. (Құралға артық жүктеме түсудің шартсыз белгілеріне мыналар жатады: құбылу түсінің, пайда болуы немесе электр құралы бөліктері мен түйіндерінің деформациясы немесе қорытылуы, жоғары температура әсерінен электр қозғалтқышындағы сымдар окшаулагышының қараюы немесе көмірленуі.)

Тасымалдау

Бул литий-иондык аккумуляторлар қауіпті тауарларға қойылатын талаптарға сай болуы керек. Пайдаланушы аккумуляторларды көшеде қосымша қужаттарсыз тасымалдай алады.

Ушінші түлғалар (мысалы, әye көлігі немесе жіберу) орамаға және маркаларға қойылатын арнайы талаптарды сақтау керек. Жіберуге дайындау кезінде қауіпті жуктерді тасымалдау маманымен хабарласу керек.

Аккумуляторды корпусы зақымдалған болса ғана жіберіңіз. Ашық түйіспелерді желімдеңіз және аккумуляторды орамада қозғалмайтындай ораңыз. Қажет болса, қосымша үлттық ережелерді сақтаңыз.

Кәдеге жарату

Электр куралдарды, аккумуляторларды, керек-жарактарды және орау материалдарын экологиялық түргыдан дұрыс утилизациялауға тапсыру керек.

Электр куралдарды және аккумуляторларды/ батареяларды үй қоқысына тастамаңыз!

Тек қана ЕО елдері үшін:

Еуропа 2012/19/EU ережесі бойынша жарамсыз электр күралдары және Еуропа 2006/66/ЕС ережесі бойынша зақымдалған немесе ескі аккумулятор/батареялар бөлек жиналып кәдеге жаратылуы қажет.

Аккумуляторлар/батареялар:

Литий-иондык:

Тасымалдау беліміндегі нускауларды орынданыз (караныз „Тасымалдау“, Бет 290).

Română
