GWS 750 S Professional - Brúska BOSCH - Bezplatný návod na obsluhu

Typ produktu	Profesionálna uhlová brúska
Značka	Bosch
Model	GWS 750 S Professional
Menovitý výkon	750 W
Voľnobežné otáčky	11 000 ot/min
Maximálny priemer kotúča	125 mm
Závit vretena	M14
Hmotnosť	1,9 kg
Rozmery (D x V)	298 x 72 mm
Napájanie	230 V ~ 50 Hz
Ochrana proti opätovnému spusteniu	Áno
Mäkký štart	Nie
Konštantné elektronické otáčky	Nie
Rukoväť Softgrip	Áno
Bezpečnostný spínač	Áno (posuvný spínač s 2 polohami)
Ochranný kryt	Dodávaný, nastaviteľný bez náradia
Prídavná rukoväť	Áno, naskrutkovaná z oboch strán
Údržba a čistenie	Pravidelne čistiť vetracie štrbiny; vymeniť opotrebované uhlíky
Náhradné diely a opraviteľnosť	Uhlíky, spínač, držiak kotúča, kryt; opraviteľné v autorizovanom servise Bosch
Stupeň ochrany	IP20

Často kladené otázky - GWS 750 S Professional BOSCH

Ako vymeniť kotúč na brúske Bosch GWS 750 S?

Odpojte prístroj. Použite kľúč na zablokovanie kotúča, odskrutkujte upínaciu prírubu v smere hodinových ručičiek (závit M14). Vymeňte kotúč a pevne dotiahnite. Dodržujte uvedený smer otáčania.

Aký je maximálny povolený priemer kotúča?

Maximálny povolený priemer kotúča je 125 mm. Nikdy nepoužívajte kotúč s väčším priemerom.

Má brúska mäkký štart?

Nie, model GWS 750 S Professional nemá mäkký štart. Štart je priamy.

Ako čistiť vetracie štrbiny?

Použite suchú kefu alebo vysávač na odstránenie prachu z vetracích štrbín. Neofukujte stlačeným vzduchom, aby ste zabránili vniknutiu častíc dovnútra.

Čo robiť, ak sú uhlíky opotrebované?

Odpojte prístroj. Vymeňte oba uhlíky súčasne. Použite originálne uhlíky Bosch. Po výmene nechajte prístroj bežať naprázdno 5 minút na zabrúsenie uhlíkov.

Môžem použiť diamantový kotúč na rezanie obkladačiek?

Áno, s vhodným diamantovým kotúčom môžete rezať obkladačky. Použite rezacie vodidlo a v prípade potreby kvapkajte vodu, aby ste predišli prehriatiu.

Je brúska chránená proti neúmyselnému opätovnému spusteniu?

Áno, je vybavená ochranou proti opätovnému spusteniu. Ak je napájanie prerušené a potom obnovené, brúska sa nespustí, kým sa spínač nevráti do polohy vypnutia a potom znova nezapne.

Aké sú voľnobežné otáčky GWS 750 S?

Voľnobežné otáčky sú 11 000 ot/min.

Ako upevniť prídavnú rukoväť?

Naskrutkujte rukoväť do jedného z dvoch závitových otvorov na kryte. Pevne dotiahnite. Môžete ju namontovať vľavo alebo vpravo podľa preferencie.

Kde nájsť náhradné diely pre GWS 750 S?

Náhradné diely (uhlíky, spínač, držiak kotúča, kryt) sú k dispozícii v autorizovaných servisných strediskách Bosch alebo na ich webovej stránke. Použite číslo modelu GWS 750 S Professional.

NÁVOD NA OBSLUHU GWS 750 S Professional BOSCH

sk Pôvodný návod na použitie

Popis výrobku a výkonu

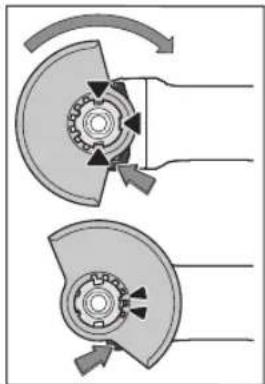

Nastavte polohu ochranného

▶ Hrncový kotouč se smí používat pouze s vhodným ochranným krytem.

Bezpečnostné upozornenia

Prečítajte si všetky bezpečnostné výstrahy a všetky pokyny. Nedodr-

žanie týchto výstrah a pokynov môže spôsobit zásah elektrickým prúdom, požiar a/alebo tažké poranenie.

Pojem „elektrické náradie“ v týchto výstrahách sa vzťahuje na elektrické náradie (napájané z elektrickej siete) a na náradie napájané akumulátorom (bez prívodnej šnúry).

Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory môžu mať za následok pracovné úrazy.
Nepoužívajte elektrické náradie vo výbušnom prostredí, napr. tam, kde sa nachádzajú horľavé kvapaliny, plyny alebo prach. Elektrické náradie vytvára iskry, ktoré by mohli zapáliť prach alebo výpary.
Nedovol'te det'om a iným nepovolaným osobám, aby sa počas používania elektrického náradia zdržiavali v blízkosti pracoviska. Pri rozptylovaní môžete stratit kontrolu nad náradím.

Zástrčky sietovej šnúry elektrického náradia musí zodpovedať použitej zásuvke. V žiadnom prípade neupravujte zástrčku. S uzemneným elektrickým náradím nepoužívajte žiadne zástrčkové adapté. Neupravované zástrčky a vhodné zásuvky znižujú riziko úrazu elektrickým prúdom.
Zabráňte kontaktu tela s uzemnenými povrchmi, ako sú napr. potrubia, vykurovacie telesá, sporáky a chladničky. Ak je telo uzemnené, hrozí zvýšené riziko úrazu elektrickým prúdom.
▶ Nevystavujte elektrické náradie dažd'u ani vlhkosti. Vniknutie vody do elektrického náradia zvyšuje riziko úra- zu elektrickým prúdom.
Nepoužívajte sieťovú šnúru na iné než určené účely. Nikdy nepoužívajte sieťovú šnúru na nosenie náradia, ani na t'ahanie či vytahovanie zástrčky z elektrickej zásuvky. Chránte sieťovú šnúru pred teplom, olejom, ostrými hranami alebo pohybujúcimi sa súčasťami. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko úrazu elektrickým prúdom.
Ked' pracujete s elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie v exteriéri. Použitie predlžovacieho kábla vhodného na používanie v exteriéri znižuje riziko úrazu elektrickým prúdom.

Ak je nutné použit elektrické náradie vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko úrazu elektrickým prúdom.

Bezpečnost'osôb

Bud'te ostražití, sústred'te sa na to, čo robíte, a s elektrickým náradím pracujte uvážlivo. Nepracujte s elektrickým náradím, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Krátka nepozornosť pri používaní elektrického náradia môže mať za následok vážne poranenia.
Používajte osobné ochranné prostriedky. Vždy používajte ochranné okuliare. Používanie osobných ochranných prostriedkov, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chráníče sluchu, znižujú riziko poranenia.
Vyhýbajte sa neúmyselnému uvedeniu elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred uchopením alebo prenášaním elektrického náradia sa vždy presvedčte, či je elektrické náradie vypnuté. Prenášanie elektrického náradia so zapnutým vypínačom alebo pripojenie zapnutého elektrického náradia k elektrickej sieti môže mať za následok nehodu.
Kým zapnete elektrické náradie, odstráňte z neho nastavovacie nástroje alebo klůče. Nastavovací nástroj alebo klůč, ktorý sa nachádza v rotujúcej časti elektrického náradia, môže spôsobit' vážne poranenia osôb.
Vyhýbajte sa abnormálnym polohám tela. Dbajte na pevný postoj a neustále udržiavajte rovnováhu. Takto budete môčt lepšie kontrolovať elektrické náradie v neočakávaných situáciách.
▶ Pri práci noste vhodný pracovný odev. Nenoste volně odevy ani šperky. Dbajte, aby sa vlasy, odev a rukavice nedostali do blízkosti pohyblivých súčastí náradia. Volný odev, dlhé vlasy alebo šperky sa môžu zachytit do rotujúcich súčastí elektrického náradia.
Ak sa dá na elektrické náradie namontovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne sa používajú. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.

Nikdy nepreťažujte elektrické náradie. Používajte elektrické náradie vhodné na daný druh práce. S vhodným ručným elektrickým náradím budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia.
Nepoužívajte elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnúť alebo vypnúť, je nebezpečné a treba ho zveriť do opravy odborníkovi.
▶ Skôr ako začnete náradie nastavovat' alebo prestavovat', vymieňať príslušenstvo alebo kým ho odložíte, vždy vytiahnite zástrčku siet'ovej šnúry zo zásuvky.

Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia.

Nepoužívané elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať toto náradie osobám, ktoré s ním nie sú dôverne oboznámené alebo ktoré si neprečitali tieto pokyny. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby.
Vykonávajte pravidelnú údržbu elektrického náradia. Kontrolujte, či pohyblivé súčasti bezchybne fungujú alebo či nie sú blokované, zlomené alebo poškodené, čo by mohlo negativne ovplyvnit správne fungovanie elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vymenit. Nedostatočná údržba elektrického náradia spôsobila mnoho úrazov.
▶ Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu zablokovat sa a l'ahšie sa dajú viest.
Používajte elektrické náradie, príslušenstvo, nastavovacie nástroje a pod. podl’a týchto pokynov. Pri práci zohl’adnite konkrétne pracovné podmienky a činnosť, ktorú budete vykonávať. Používanie elektrického náradia na iný než predpokladaný účel môže viest k nebezpečným situáciám.

Starostlivé používanie akumulátorového náradia

Akumulátory nabíjajte len v nabíjačkách, ktoré odporúča výrobca akumulátora. Ak sa použiva nabíjačka určená na nabíjanie iného typu akumulátorov, hrozí nebezpečenstvo požiaru.
▶ Do elektrického náradia používajte len špecificky určené akumulátory. Používanie iných akumulátorov môže mať za následok poranenie a nebezpečenstvo požiaru.
Nepoužívané akumulátory uschovávajte tak, aby sa nemohli dostať do styku s kovovými predmetmi, napr. kancelárskymi spinkami, mincami, kl’účmi, klincami, skrutkami alebo s inými drobnými kovovými predmetmi, ktoré by mohli spôsobit’ skratovanie kontaktov. Skrat medzi kontaktmi akumulátora môže mať za následok popálenie alebo požiar.
Z akumulátora môže pri nesprávnom používaní vyte- kat' kvapalina. Vyhýbajte sa kontaktu s touto kvapali- nou. Po náhodnom kontakte opláchnite postihnuté miesto vodou. Ak sa dostane kvapalina z akumulátora do očí, vypláchnite ich a vyhl'adajte lekára. Unikajúca kvapalina z akumulátora môže spôsobit podráždenie po- kožky alebo popáleniny.

Servis

Elektrické náradie dávajte opravovať len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaistí zachovanie bezpečnosti náradia.

Bezpečnostné pokyny pre uhlovú brúsku

Všeobecné bezpečnostné výstrahy pre obrusovanie, brúšenie, kefovanie alebo abrazívne rezanie

Toto elektrické náradie slúži ako brúska, jemná brúska, drôtená kefa alebo rezací nástroj. Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie a špecifikácie dodané s týmto elektrickým náradím. Zanedbanie dodržiavania všetkých uvedených pokynov môže mať za následok zásah elektrickým prúdom, požiar a/alebo ťažké poranenie.
Toto elektrické náradie sa neodporúča používať na leštenie. Činnosti, na ktoré nie je určené toto elektrické náradie, môžu ohroziť zdravie a spôsobít zranenia osób.
Nepoužívajte príslušenstvo, ktoré nie je špeciálne navrhnuté a odporúčané výrobcom náradia. Hoci príslušenstvo možno pripojiť na vaše elektrické náradie, nezaručuje to bezpečné používanie.
▶ Menovité otáčky príslušenstva musia byť minimálne rovnaké ako maximálne otáčky vyznačené na elektrickom náradí. Príslušenstvo, ktoré sa otáča rýchlejšie, ako sú jeho menovité otáčky, sa môže zlomiť a rozletiet.
▶ Priemer otvoru kotúča a prírub musia zodpovedať priemeru vretena elektrického náradia. Príslušenstvo nesprávnych rozmerov sa nedá vhodne chránit alebo ovládat.
▶ Pri montáži pomocou závitu musí mať rovnaký závit ako vreteno brúsky. Pri príslušenstve namontovanom pomocou príruby musí byť otvor príslušenstva zhodný s otvorom príruby. Príslušenstvo, ktoré nie je zhodné s montážnym mechanizmom elektrického náradia, nie je vyvážené, nadmerne vibruje a môže spôsobit’ stratu kontroly nad náradím.
Nepoužívajte poškodené príslušenstvo. Pred každým použitím skontrolujte príslušenstvo ako napr. brúsne kotúče, či nie sú vyštiepené a prasknuté; brúsne taniere, či nie sú prasknuté, zodraté alebo nadmerne opotrebované alebo či drótené kefy nemajú volné alebo prasknuté dróty. Ak elektrické náradie alebo príslušenstvo spadne na zem, skontrolujte ho, či nie je poškodené, alebo použite nepoškodené príslušenstvo. Po kontrole a inštalácii príslušenstva zaujmite vy aj okolostojace osoby polohu v dostatočnej vzdialenosti od rotujúceho príslušenstva a na jednu minútu nechajte bežať nezaťažené elektrické náradie pri maximálnych otáčkach. Poškodené príslušenstvo sa počas tejto skúšky obyčajne rozpadne.
Používajte osobné ochranné prostriedky. V závislosti od vykonávanej práce používajte ochranný štíť na tvár alebo ochranné okuliare. Podľa potreby používajte respirátor proti prachu, chrániče sluchu, rukavice a pracovnú zásteru schopnú zachytiť drobné brúsivo alebo úlomky obrobku. Ochrana očí musí byť schopná zachytiť lietajúce úlomky uvoľnené pri rôznych činnostiach. Maska proti prachu alebo respirátor musia dokázať odfiltrovať častice vznikajúce pri práci. Dlhodobé vystave-

nie pôsobeniu intenzívneho hluku môže spôsobit stratu sluchu.

▶ Okolostojace osoby sa musia nachádzať v bezpečnej vzdialenosti od pracoviska. Každá osoba, ktorá vstúpi do pracovného priestoru, musí používať osobné ochranné prostriedky. Úlomky obrobku alebo odlome-ného príslušenstva môžu odletieť a spôsobit’ zranenie aj na väčšiu vzdialenost od miesta vykonávania činnosti.
Ak vykonávate operáciu, kde sa môže obrábacie príslušenstvo dostať do kontaktu so skrytou elektroinštaláciou, držte elektrické náradie len za izolované uchopovacie plochy. Rezacie príslušenstvo pri kontakte s fázou môže prepojit odhalené kovové časti náradia s fázou a používateľ môže byť zasiahnutý elektrickým prúdom.
Nikdy neodkladajte elektrické náradie, kým sa príslušenstvo úplne nezastaví. Rotujúce príslušenstvo sa môže zachytit o povrch a vymknút sa spod vašej kontroly.
Nespúšťajte elektrické náradie, ak ho držíte pri sebe. Náhodný kontakt s rotujúcim príslušenstvom by mohlo zachytit vás odev a pritiahnut ho na vaše telo.
Pravidelne čistite vetracie otvory elektrického náradia. Ventilátor motora bude nasávať prach dovnútra náradia a nadmerné hromadenie prachových kovových častíc môže spôsobit úraz elektrickým prúdom.
▶ Nepoužívajte elektrické náradie v blízkosti horľavých materiálov. Iskry môžu zapáliť tieto materiály.
Nepoužívajte príslušenstvo vyžadujúce kvapalné chladenie. Používanie vody alebo kvapalných chladiacich prostriedkov môže mať za následok úraz elektrickým prúdom aj so smrteľnými následkami.

Spätný ráz a súvisiace výstrahy

Spätný ráz je náhla reakcia zaseknutého alebo zachyteného rotujúceho kotúča, brúsneho taniera, kefy alebo iného príslušenstva. Zaseknutie alebo zachytenie spôsobuje rýchle zastavenie rotujúceho príslušenstva, výsledkom čoho je vystrelenie nekontrolovaného elektrického náradia v smere proti pohybu príslušenstva v mieste kontaktu.

Napríklad, ak brúsny kotúč sa zachytí alebo zasekne do obrobku, hrana kotúča, ktorá vstupuje do miesta zaseknutia, sa môže vnoriť do povrchu materiálu, následkom čoho kotúč vybehne alebo sa vyhodí. Kotúč môže vyskočit’ bud’v smere k používateľovi alebo od neho, v závislosti od smeru otáčania v mieste dotyku. Brúsne kotúče sa môžu za týchto podmienok zlomiť.

Spätný ráz je výsledkom nesprávného používania elektrického náradia a/alebo nesprávného pracovného postupu alebo podmienok, ktorým sa možno vyhnút pri aplikácii nižšie uvedených vhodných preventívnych opatrení.

Elektrické náradie držte pevne a telo a ruky držte tak, aby dokázali zachytit spätný ráz. Vždy používajte pomocnú rukovat, ak sa nachádza na náradí, aby ste mali pod kontrolou spätný ráz alebo reakčný moment pri spúšťaní. Používatel' dokáže pri prijatí vhodných preventívnych opatrení zachytit reakčný moment a spätný ráz.

Ruku nikdy neklad'te do blízkosti rotujúceho príslušenstva. Príslušenstvo môže zasiahnuť vašu ruku v dôsledku spätného rázu.
Nestojte v priestore, kam bude smerovať elektrické náradie vplyvom spätného rázu. Spätný ráz posunie náradie do opačného smeru voči pohybu kotúča v mieste zaseknutia.
▶ Pri práci v rohoch, na ostrých hranách atd'. pracujte s mimoriadnou opatrnosťou. Zabráňte odskakovaniu a zasekávaniu príslušenstva. Rohy, ostré hrany alebo volné konce majú tendenciu zachytit' rotujúce príslušenstvo s následkom straty kontroly alebo spätného rázu.
▶ Nepripájajte reťazový pílový kotúč na rezanie dreva alebo zubový pílový kotúč. Takéto kotúče často spôsobujú spätný ráz a stratu kontroly.

Bezpečnostné výstrahy pre brúsenie a abrazívne rozbrusovanie

Používajte len také druhy kotúčov, ktoré sú odporúčané pre vaše elektrické náradie a špecifický chránič navrhnutý pre zvolený kotúč. Kotúče, pre ktoré nie je navrhnuté elektrické náradie, nemožno vhodne chrániť a nie sú bezpečné.
Brúsna plocha kotúčov s vypuklým stredom musí byt umiestnená pod rovinou obruby krytu. Nesprávne na- montovaný kotúč presahujúci rovinu obruby krytu nemôže byt dostatočne chránený.
Kryt musí byť bezpečne pripevnený k elektrickému náradiu a umiestnený tak, aby zaručoval maximálnu bezpečnosť a k používatel’ovi smerovala najmenšia časť kotúča. Kryt pomáha chránít používatel’a pred odletujúcimi úlomkami zlomeného kotúča, náhodným dotykom s kotúčom a iskrami, ktoré by mohli zapáliť odev.
Kotúče sa môžu používať len na odporúčané účely. Napríklad: nebrúste bočnou stranou brúsneho kotúča. Rozbrusovacie kotúče sú určené na obvodové brúšenie, bočné sily pôsobiace na tieto kotúče ich môžu zlomiť.
Vždy používajte nepoškodené príruby kotúčov, ktoré majú správnu veľkosť a tvar pre zvolený kotúč. Správne príruby zabezpečujú podopretie kotúča a znižujú riziko poškodenia kotúča. Príruby pre rozbrusovacie kotúče sa môžu líšiť od prírub pre brúsne kotúče.
Nepoužívajte opotrebované kotúče z väčšieho elektrického náradia. Kotúče určené pre väčšie elektrické náradie nie sú vhodné pre vyššie otáčky menšieho náradia a môžu sa roztrhnút.

Doplnkové bezpečnostné výstrahy týkajúce sa abrazívneho rozbrusovania

Dbajte, aby nedošlo k „zaseknutiu“ rozbrusovacieho kotúča a nepôsobte naň nadmerným tlakom. Nepokúšajte sa rezať do príliš veľkej híbky. Nadmerné namáhanie kotúča zvyšuje zaťaženie a náchylnosť ku krúteniu alebo ohybu kotúča v reze a možnosť spätného rázu alebo roztrhnutia kotúča.
Nestojte v línii rezu ani za rotujúcim kotúčom. Ak sa kotúč v mieste rezu posúva smerom od vás, prípadný

spätný ráz môže vystreliť rotujúci kotúč a elektrické náradie priamo na vás.

V prípade zaseknutia kotúča alebo prerušenia rezania z akéhokol'vek dôvodu vypnite elektrické náradie a držte ho až do úplného zastavenia kotúča. Nikdy sa nepokúšajte vyťahovať rozbrusovací kotúč z rezu, pokým sa kotúč pohybuje, pretože by mohlo dôjst k spät-nému rázu. Zistite príčinu zaseknutia kotúča a prijmite vhodné nápravné opatrenia, aby k nemu nedochádzalo.
▶ Nezačínajte rezat's kotúčom v obrobku. Nechajte kotúč dosiahnuť plné otačky a opatrne ho zaved'te naspát do rezu. Ak kotúč spustíte v obrobku, môže sa zaseknút, vyskočit alebo spôsobit spätný ráz.
▶ Oporné panely alebo iné nadrozmerné obrobky upevnite tak, aby sa minimalizovalo riziko zovretia kotúča alebo spätného rázu. Veľké obrobky sa zvyknú v dôsledku vlastnej hmotnosti prehýbat. Je nutné podopriet ich v blízkosti línie rezu a v blízkosti hrán na oboch stranách kotúča.
▶ Pri zanorenom reze do existujúcich stien alebo iných neprehľadných miest postupujte mimoriadne opatrne. Zahlbujúci sa kotúč môže prerezať plynové alebo vodovodné potrubie, elektrickú inštaláciu alebo narazit na objekty, ktoré spôsobia spätný ráz.

Bezpečnostné výstrahy pre brúsenie

Nepoužívajte nadmerne veľké brúsne papierové kotúče. Pri výbere brúsneho papiera sa riad’te odporúčaniami výrobcu. Veľký brúsny papier presahujúci brúsny tanier môže spôsobíť tržné rany a zároveň zablokovať, roztrhnút kotúč alebo vyvolať spätný ráz.

Pamätajte, že z kefy sa uvoľňujú kúsky drótu aj počas normálneho používania. Nepreťažujte dróty pôsobením nadmernej sily na kefu Drôtené štetinky môžu ľahko preniknút tenkým odevom a/alebo kožou.
Ak sa pre kefovanie odporúča používať ochranný kryt, zabráňte kontaktu drôteného kotúča alebo kefy s krytom. Drôtený kotúč alebo kefa môže v dôsledku zaťaženia a odstredivých síl zvăčšiť svoj priemer.

Dodatočné bezpečnostné pokyny

Používajte ochranné okuliare.

Používajte vhodné prístroje na vyhl'adávanie skrytých elektrickým vedení a potrubí alebo sa obrátte na miestne energetické podniky. Kontakt s elektrickým vodičom pod napätím môže spôsobit požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mať za následok explóziu. Preniknutie do vodovodného potrubia spôsobí vecnú škodu.
Nedotýkajte sa brúsnych a rezacích kotúčov, kým neochladnú. Kotúče sú pri práci velmi horúce.
Ked' sa preruši napájanie elektrickým prúdom, napríklad kvôli vybratiu akumulátora, odblokujte vypínač

218 | Slovenčina

a dajte ho do pozície pre vypnutie. Zabráni sa tak nekontrolovanému opätovnému spusteniu.

Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia alebo zveráka je bezpečnejší ako obrobok pridržiavaný rukou.
▶ Po poškodení akumulátora alebo v prípade neodborného používania môžu z akumulátora vystupovať škodlivé výpary. Akumulátor môže horieť alebo vybuchnút. Zabezpečte prívod čerstvého vzduchu a v prípade tžažkostí vyhl’adajte lekára. Tieto výpary môžu podráždit dýchacie cesty.
- Akumulátor neotvárajte. Hrozí nebezpečenstvo skratu.
Špicatými predmetmi, ako napr. klince alebo skrutkovače alebo pôsobením vonkajšej sily môže dôjst k poškodeniu akumulátora. Vo vnútri môže dôjst ku skratu a akumulátor môže začať horieť, môže z neho unikať dym, môže vybuchnúť alebo sa prehriat.
- Akumulátor používajte len v produktoch výrobcu. Len tak bude akumulátor chránený pred nebezpečným pretažením.

Chráňte akumulátor pred teplom, napr. aj pred trvalým slnečným žiarením, pred ohňom, špinou, vodou a vlhkostou. Hrozí nebezpečenstvo výbuchu a skratu.

Pozor! Pri používaní elektrického náradia s rozhraním Bluetooth * môže dôjst' k rušeniu iných prístrojov a zariadení, lietadiel a medicínskych zariadení (napríklad kardiostimulátorov, načúvacích prístrojov). Taktiež nie je možné úplne vylúčit' negativny vplyv na ľudí a zvieratá v bezprostrednom okolí. Elektrické náradie s rozhraním Bluetooth* nepoužívajte v blízkosti medicínskych prístrojov či zariadení, čerpacích staníc, chemických zariadení, oblastí s nebezpečenstvom výbuchu a v oblastiach s prítomnosťou výbušnín. Elektrické náradie s rozhraním Bluetooth* nepoužívajte v lietadlách. Zabráňte prevádzkovaniu počas dlhšej doby v priamej blízkosti tela.

Slovné označenie Bluetooth® a tiež obrazové značky (logá) sú registrovanými ochrannými značkami a vlastníctvom spoločnosti Bluetooth SIG, Inc. Akékol'vek použitie tohto slovného označenia/obrazovej značky spoločnosťou Robert Bosch Power Tools GmbH je realizované na základe licencie.

Opis výrobku a výkonu

Prečítajte si všetky bezpečnostné upozornenia a pokyny. Nedodržiavanie bezpečnostných upozornení a pokynov môže zapríčinit úraz elektrickým prúdom, požiar a/alebo tažké poranenia.

Prosím, všimnite si obrázky v prednej časti návodu na používanie.

Používanie v súlade s určením

Na rezanie pomocou brúsnych prostriedkov obsahujúcich spojivo treba používať špeciálny ochranný kryt na rezanie. Pri rezaní do kameňa treba zabezpečit dostatočné odsávanie prachu.

So schválenými brúsnymi nástrojmi sa môže elektrické náradie používať na brúsenie brúsnym papierom.

Údaje a nastavenia elektrického náradia možno prenášať pri vloženom Bluetooth® Low Energy Module GCY 30-4 prostredníctvom technológie rádiového prenosu Bluetooth® medzi elektrickým náradím a mobilným koncovým zariadením.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vztahuje na vyobrazenie elektrického náradia na grafickej strane.

(1) Odistovacia páčka pre ochranný kryt
(2) Šípka smeru otáčania na telese náradia
(3) Aretačné tlačidlo vretena
(4) LED pracovné svietidlo (GWS 18V-10 SC)
(5) Používatel'ské rozhranie
(6) Vypínač
(7) Kryt modulu Bluetooth
(8) Akumulátor ^A1
(9) Tlačidlo na odistenie akumulátora ^A
(10) Prídavná rukovat' (izolovaná úchopová plocha)
(11) Odsávací kryt na brúsenie ^A)
(12) Ochranný kryt na brúsenie
(13) Upínacia príruba s O-krúžkom
(14) Brúsny kotúč
(15) Rýchloupínacia matica so strmeňom
(16) Miskovitý kotúč zo spekaného karbidu ^A
(17) Ochranný kryt na rezanie ^A)
(18) Rezací kotúč ^A)
(19) Rukovät (izolovaná úchopová plocha)
(20) Brúsne vreteno
(21) Ochrana rúk ^A)
(22) Gumený brúsny tanier ^A)
(23) Brúsny list ^A)
(24) Okrúhla matica ^A
(25) Miskovitá kefa ^A
(26) Diamantová vrtacia korunka ^A
(27) Odsávací kryt na rezanie s vodiacimi saňami ^A)
(28) Diamantový rezací kotúč ^4
(29) Indikácia stavu nabitia akumulátora (používatel'ské rozhranie)

(30) Indikácia stupňa predvol'by otáčok (používatel'ské rozhranie)
(31) Tlačidlo predvol'by otáčok (používatel'ské rozhranie)
(32) Indikácia stavu elektrického náradia (používatel'ské rozhranie)

(33) Indikácia ochrany proti pretaženiu (používatel'ské rozhranie)
A) Vyobrazené alebo opísané príslušenstvo nepatri do štandardného rozsahu dodávky. Kompletné príslušenstvo nájdete v našom sortimente príslušenstva.

Technické údaje

Uhlová brúska GWS 18V-10 C GWS 18V-10 C GWS 18V-10 C
Vecné číslo		3 601 JG3 0..	3 601 JG3 2..	3 601 JG3 1..
Menovité napätie V= 18 18 18
Menovité otačky^A)	ot/min 9 000 9 000 9 000
Vol'nobežné otačky^A)	ot/min ---
Max. priemer brúsneho kotúča mm 100 115 125
Závit brúsneho vretena M 10 M 14 M 14
Max. dĺžka závitu brúsneho vretena mm 22 22 22
Vypnutie pri spätnom ráze ● ● ●
Ochrana pred opätovným spustením ● ● ●
Dobehová brzda ● ● ●
Predvol'ba otáčok		---
Hmotnosť podľa EPTA-Procedure 01:2014 ^B)
– S prídavnou rukovátou tlmiacou vibrácie	kg	2,3–3,3	2,3–3,3	2,3–3,3
– So štandardnou prídavnou rukovátou	kg	2,2–3,2	2,2–3,2	2,2–3,2
Odporúčaná teplota prostredia pri nabíjaní	°C	0 až +35	0 až +35	0 až +35
Povolená teplota okolia pri prevádzke ^C) a pri skladovaní	°C	-20 až +50	-20 až +50	-20 až +50
Odporúčané akumulátory		GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...
Odporúčané nabíjačky		GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...

Prenos údajov

Bluetooth®	Bluetooth®4.2(Low Energy) ^D)	Bluetooth®4.2(Low Energy) ^D)	Bluetooth®4.2(Low Energy) ^D)
Interval signálu	s 8 8 8
Maximálny dosah signálu ^E)	m 30 30 30

A) Menovité otáčky podľa normy EN 60745-2-3

C) obmedzený výkon pri teplotách <0 °C

D) Mobilné koncové zariadenia musia byt kompatibilné so zariadeniami Bluetooth -Low-Energy (verzia 4.2) a musia podporovač Generic Access Profile (GAP).

E) Dosah sa môže výrazne lišiť v závislosti od vonkajších podmienok, vrátane použitého prijímacieho zariadenia. V uzavretých priestoroch a cez kovové prekážky (napr. steny, police, kufre atd.) môže byť dosah Bluetooth® výrazne menší.

Uhlová brúska		GWS 18V-10 SC	GWS 18V-10 SC	GWS 18V-10 SC	GWS 18V-10 SC
Vecné Číslo		3 601 JG3 3..	3 601 JG3 6..	3 601 JG3 4..	3 601 JG3 5..
Menovité napätie	V= 18 18 18 18
Menovité otačky ^A)	ot/min 9 000 9 000 9 000 7 500
Vol'nobežné otačky ^A)	ot/min	4 500–9 000	4 500–9 000	4 500–9 000	4 000–7 500
Max. priemer brúsneho kotúča	mm 100 115 125 150
Závit brúsneho vretena		M 10 M 14 M 14 M 14

220 | Slovenčina

Uhlová brúska GWS 18V-10 SC GWS 18V-10 SC GWS 18V-10 SC GWS 18V-10 SC

Max. dlžka závitu brúsneho vretena mm 22 22 22 22
Vypnutie pri spätnom ráze ● ● ● ●
Ochrana pred opätovným spustením ● ● ● ●
Dobehová brzda ● ● ● ●
Predvol’ba otáčok ● ● ● ●
Hmotnosť podľa EPTA-Procedure 01:2014 ^B)
– S prídavnou rukoväťou tlmiacou vib-rácie	kg 2,3–3,3 2,3–3,3 2,3–3,3 2,3–3,3
– So štandardnou prídavnou rukovä-tou	kg 2,2–3,2 2,2–3,2 2,2–3,2 2,2–3,2
Odporúčaná teplota prostredia pri na-bíjaní	°C 0 až +35 0 až +35 0 až +35 0 až +35
Povolená teplota okolia pri prevádzke ^C) a pri skladovaní	°C –20 až +50 –20 až +50 –20 až +50 –20 až +50
Odporúčané akumulátory GBA 18V...	ProCORE18V...	GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...
Odporúčané nabíjačky GAL 18...		GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...

Prenos údajov

Bluetooth® Bluetooth®4.2		(Low Energy) ^1)	Bluetooth®4.2 (Low Energy) ^1)	Bluetooth®4.2 (Low Energy) ^1)	Bluetooth®4.2 (Low Energy) ^1)
Interval signálu	s	8	8	8	8
Maximálny dosah signálu ^E)	m 30	30 30 30

A) Menovité otáčky podľa normy EN 60745-2-3
B) v závislosti od použitého akumulátora
C) obmedzený výkon pri teplotách <0 °C
D) Mobilné koncové zariadenia musia byt kompatibilné so zariadeniami Bluetooth-Low-Energy (verzia 4.2) a musia podporovať Generic Access Profile (GAP).
E) Dosah sa môže výrazne lišiť v závislosti od vonkajších podmienok, vrátane použitého prijímacieho zariadenia. V uzavretých priestoroch a cez kovové prekážky (napr. steny, police, kufre atd.) môže byť dosah Bluetooth® výrazne menší.

Informácia o hlučnosti/vibráciách

		GWS 18V-10 C	GWS 18V-10 C	GWS 18V-10 C
		3 601 JG3 0..	3 601 JG3 2..	3 601 JG3 1..
Hodnoty emisií hluku zistené podľa EN 60745-2-3.
Úroveň hluku elektrického náradia pri použití váhového filtra A je typicky
Hladina akustického tlaku	dB(A)	79	79	79
Hladina akustického výkonu	dB(A)	90	90	90
Neistota K	dB	3	3	3
Noste prostriedky na ochranu sluchu!
Celkové hodnoty vibrácií ah(súčet vektorov v troch smeroch) a neistota K zistená podľa EN 60745-2-3:
Brúšenie povrchu:
ah	m/s2	6,0	6,0	6,0
K	m/s2	1,5	1,5	1,5
Brúšenie kotúčov:
ah	m/s2	3,5	3,5	3,5

1 609 92A 5FJ | (06.10.2020)

Bosch Power Tools

GWS 18V-10 C GWS 18V-10 C GWS 18V-10 C

Km/s

2

1,5 1,5 1,5

Úroveň vibrácií uvedená v týchto pokynoch bola nameraná podľa normovaného meracieho postupu a môže sa použit na vzájomné porovnávanie elektrického náradia. Hodí sa aj na predbežný odhad zaťaženia vibráciami.

Uvedená úroveň vibrácií reprezentuje hlavné spôsoby použitia elektrického náradia. Avšak v takých prípadoch, keď sa toto ručné elektrické náradie použije na iné druhy použitia, s odlišnými pracovnými nástrojmi alebo sa podrobuje nedostatočnej údržbe, môže sa úroveň vibrácií od týchto hodnôt odlišovať. To môže výrazne zvýšiť zaťaženie vibráciami počas celej pracovnej zmeny.

Na presný odhad zaťaženia vibráciami by sa mali zohl’adniť aj doby, počas ktorých je náradie vypnuté alebo síce spustené, ale v skutočnosti sa nepouživa. To môže výrazne znížiť zaťaženie vibráciami počas celej pracovnej doby.

Na ochranu obsluhujúcej osoby pred pôsobením vibrácií určite d'alšie bezpečnostné opatrenia, ako napríklad: údržba elektrického náradia a vkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov.

Montáž

Vloženie Bluetooth ^® Low Energy Module GCY 30-4

Upozornenie: Pre elektrické náradie GWS 18V-10 C je do- stupný Bluetooth® Low Energy Module GCY 30-4 ako prí- slušenstvo; pri elektrickom náradí GWS 18V-10 SC je súčas- tou dodávky.

Informácie o Bluetooth® Low Energy Module GCY 30-4 nájdete v príslušnom návode na obsluhu.

Používajte len nabíjačky uvedené v technických údajoch. Len tieto nabíjačky sú prispôsobené lítiovo-iónovému akumulátoru používanému vo vašom elektrickom náradí.

Upozornenie: Akumulátor sa dodáva v čiastočne nabitom stave. Aby ste zaručili plný výkon akumulátora, pred prvým použitím ho úplne nabite v nabíjačke.

Lítiovo-iónové akumulátory možno kedykol'vek dobíjať bez toho, aby to negatívne ovplyvnilo ich životnosť. Prerušenie nabíjania takýto akumulátor nepoškodzuje.

Lítiovo-iónový akumulátor je vd'aka „Electronic Cell Protection (ECP)“ chránený proti hlbokému vybitiu. Ked'je akumulátor vybitý, elektrické náradie sa pomocou ochranného obvodu vypne: Pracovný nástroj sa už nepohybuje.

▶ Po automatickom vypnutí elektrického náradia už viac nestláčajte vypínač. Akumulátor by sa mohol poškodit. Dodržiavajte upozornenia týkajúce sa likvidácie.

Vyberanie akumulátora

Akumulátor (8) je vybavený dvoma blokovacími stupňami, ktoré majú zabrániť tomu, aby pri neúmyselnom stlačení odistovacieho tlačidla (9) akumulátor nevypadol. Kým sa akumulátor nachádza v elektrickom náradí, je pridržiavaný v správnej polohe pomocou pružiny.

Na vybratie akumulátora (8) stlačte odistovacie tlačidlo (9) a akumulátor vytiahnite z elektrického náradia. Nepoužívajte pritom neprimeranú silu.

222 | Slovenčina

Indikácia stavu nabitia akumulátora

Zelené LED kontrolky indikácie stavu nabitia akumulátora zobrazujú stav nabitia akumulátora. Z bezpečnostných dôvodov je zistovanie stavu nabitia možné len vtedy, ked'je elektrické náradie zastavené.

Stlačte tlačidlo pre indikáciu stavu nabitia ©alebo, aby sa zobrazil stav nabitia. Je to možné aj vtedy, keď je akumulátor vybratý.

Ak po stlačení tlačidla pre indikáciu stavu nabitia nesvieti žiadna LED kontrolka, akumulátor je chybný a musí sa vymenit.

Upozornenie: Stav nabitia akumulátora sa zobrazuje aj na používatel'skom rozhraní (5) (pozri „Používatel'ské rozhranie (pozri obrázok B)“, Stránka 225).

Typ akumulátora GBA 18V...

LED kontrolky Kapacita

Montáž ochranného zariadenia

Pred všetkými prácami na elektrickom náradí (napríklad údržba, výmena nástroja a podobne), ako aj pri jeho preprave a uskladnení vyberte akumulátor z elektrického náradia. V prípade neúmyselného aktivovania vypínača hrozí nebezpečenstvo poranenia.

Upozornenie: Po zlomení brúsneho kotúča počas prevádzky alebo pri poškodení upínacích zariadení na ochrannom kryte/na elektrickom náradí sa musí elektrické náradie bezodkladne zaslať zákazníckemu servisu. Adresu si pozrite v odseku „Zákaznícka služba a poradenstvo ohľadom použitia“.

Ochranný kryt na brúsenie

Ochranný kryt (12) položte na uchytenie na elektrickom náradí tak, aby sa kódovacie narážky ochranného krytu zhodovali s uchytením. Stlačte a pritom držte odistovaciu páčku (1).

Ochranný kryt (12) položte na krk vretena tak, aby okraj ochranného krytu dosadal na prírubu elektrického náradia a ochranný kryt otáčajte, kým zretelne počutelne nezapadne.

Nastavte polohu ochranného

krytu (12) podľa požiadaviek príslušnej práce. Zatlačte na odisťovaciu páčku (1) nahor a otočte ochranný kryt (12) do požadovanej polohy.

Nastavte ochranný kryt (12) vždy tak, aby obidva výstupky odistovacej páčky (1) zapadali do príslušných výrezov ochranného krytu (12).
▶ Ochranný kryt (12) nastavte tak, aby sa zabránilo odlietavaniu iskier do smeru obsluhujúcej osoby.
▶ Ochranný kryt (12) sa smie otočit len pri aktivovaní odistovacej pácky (1) ! V opačnom prípade sa elektrické náradie nesmie v žiadnom prípade používať d'alej a musí sa odovzdať na opravu do zákazníckého servisu.

Upozornenie: Kódovacie výstupky na ochrannom kryte (12) zaistia, že sa na elektrické náradie dá namontovať len vhodný ochranný kryt.

Ochranný kryt na rezanie

▶ Pri rezaní s brúsnymi prostriedkami so spojivom používajte vždy ochranný kryt na rezanie (17).
▶ Pri rezaní do kameňa sa postarajte o dostatočné odsávanie prachu.

Ochranný kryt na rezanie (17) sa montuje tak ako ochranný kryt na brúsenie (12).

Odsávací kryt na brúsenie

Na dosiahnutie minimálnej prašnosti pri brúsení farieb, lakov a plastov v spojení s miskovitými brúsnymi kotúčmi zo spekaného karbidu (16) môžete použit odsávací kryt (11).

Odsávací kryt (11) nie je vhodný na opracovávanie kovov. Na odsávací kryt (11) môžete pripojit vhodný vysávač Bosch.

Odsávací kryt (11) sa montuje ako ochranný kryt (12). Veniec kefiek je vymenitelný.

Odsávací kryt na rezanie s vodiacimi sánkami

Odsávací kryt na rezanie s vodiacimi sánkami (27) sa montuje tak ako ochranný kryt na brúšenie (12).

Prídavná rukovát

Svoje elektrické náradie používajte iba s prídavnou ru- kovátou (10).

▶ Prestaňte používať ručné elektrické náradie aj v takom prípade, keď je poškodená prídavná rukovát. Na prídavnej rukoväti nerobte v žiadnom prípade nejaké zmeny.

Naskrutkujte prídavnú rukováť (10) v závislosti od spôsobu práce na pravú alebo ľavú stranu na hlave prevodovky.

Prídavná rukovát's mäkkou podložkou tlmiacou vibrácie

Prídavná rukovát s mäkkou podložkou tlmiacou vibrácie umožňuje prácu so zníženými vibráciami a súčasne

prácu príjemnú a bezpečnú.

▶ Na prídavnej rukoväti nerobte v žiadnom prípade nejaké zmeny.

Ked' je prídavná rukovát poškodená, d'alej ju už nepoužívajte.

Ochrana rúk

▶ Na práce s gumeným brúsnym tanierom (22) alebo s miskovitou kefou/kotúčovou kefou/vejárovitým brúsnym kotúčom vždy namontujte ochranu rúk (21).

Ochranu rúk (21) upevnite s prídavnou rukovátou (10).

Montáž brúsnych nástrojov

Pred všetkými prácami na elektrickom náradí (napríklad údržba, výmena nástroja a podobne), ako aj pri jeho preprave a uskladnení vyberte akumulátor z elektrického náradia. V prípade neúmyselného aktivovania vypínača hrozí nebezpečenstvo poranenia.

Nedotýkajte sa brúsnych a rezacích kotúčov, kým neochladnú. Kotúče sú pri práci veľmi horúce.

Vyčistite brúsne vreteno (20) a všetky diely, ktoré treba na- montovať.

Na upnutie a uvol'nenie brúsnych nástrojov stlačte aretačné tlačidlo vretena (3), aby sa brúsne vreteno zaaretovalo.

- Aretačné tlačidlo vretena aktivujte len pri stojacom brúsnom vretene. Inak sa môže elektrické náradie poškodit.

Brúsny/rezací kotúč

Zohl'adnite rozmery brúsnych nástrojov. Priemer otvoru musí byt vhodný k upínacej prírube. Nepoužívajte žiadne adapté alebo redukčné prvky.

Pri použití diamantových rezacích kotúčov dbajte na to, aby sa šípka pre smer otáčania na diamantovom rezacom kotúči a smer otáčania elektrického náradia (pozrite si šípku pre smer otáčania na hlave prevodovky) zhodovali.

Poradie montáže je viditel'né na grafickej strane.

Brúsny/rezací kotúč upevnite rýchloupínacou maticou (15) bez použitia d'alších nástrojov.

Použite rýchloupínaciu maticu (15) len pre brúsne/rezacie kotúče do maximálneho priemeru 150 mm.

▶ Rýchloupínacia matica (15) sa smie používať len pre brúsne alebo rezacie kotúče.

▶ Používajte iba bezchybnú, nepoškodenú rýchloupínaciu maticu (15).

▶ Pri naskrutkovávaní dávajte pozor na to, aby strana s popisom rýchloupínacej matice (15) nesmerovala k brúsnemu kotúču.
▶ Na upevnenie brúsneho/rezacieho kotúča použite výlučne dodanú rýchkloupínaciu maticu (15).

Na zaaretovanie brúsneho vretena stlačte aretačné tlačidlo vretena (3). Na utiahnutie rýchloupínacej matice (15) vyklopte strmeň rýchloupínacej matice nahor a silno otáčajte rýchloupínaciu maticu v smere pohybu hodinových ručičiek. Potom sklopte strmeň na zafixovanie rýchloupínacej matice nadol. Utiahnutie posuvného okraja nie je dostatočné.

Riadne upevnenú, nepoškodenú rýchloupínaciu maticu (15) môžete povolit rukou. Vyklopte strmeň rýchloupínacej matice nahor a otáčajte rýchloupínaciu maticu proti pohybu hodinových ručičiek. Zaseknutú rýchloupínaciu maticu nikdy nepovolujte náradím, ale použite kolíkový klůč.

Po montáži upínacej príruby a brúsneho/rezacieho kotúča musí byť dlžka závitu brúsneho vretena minimálne 4 mm.

Dbajte na pevnost upnutia brúsneho nástroja, aby sa pri chode elektrického nára-

dia neuvol'nil z vretena.

V upínacej prírube (13) je okolo vystred'ovacieho prstenca vložená plastová časť (O-krúžok). Ak O-krúžok chýba alebo ak je poškodený, musí sa upínacia príruba (13) pred d'alším používaním bezpodmienečne vymenit

▶ Po ukončení montáže brúsneho nástroja, pred zapnutím ešte skontrolujte, či je brúsny nástroj správne na-montovaný a či sa dá vol'ne otáčat'. Uistite sa, že sa brúsny nástroj nedotýka ochranného krytu ani iných častí.

Vejárovitý brúsny kotúč

▶ Na prácu s vejárovitým brúsnym kotúčom vždy na- montujte ochranu rúk (21).

▶ Na prácu s gumeným brúsnym tanierom (22) vždy na- montujte ochranu rúk (21).

Poradie montáže je viditel'né na grafickej strane.

Nasuňte gumený brúsny tanier (22) na brúsne vreteno (20). Brúsny kotúč (23) pevne pritlačte na dolnú stranu gumeného brúsneho taniera (22).

Naskrutkujte okrúhlu maticu (24) a upnite ju pomocou kolíkového klúča.

Miskovitá kefa/kotúčová kefa

▶ Na prácu s miskovitou alebo kotúčovou kefou vždy používajte ochranu rúk (21).

Poradie montáže je viditel'né na grafickej strane.

Miskovitá kefa/kotúčová kefa sa musí dať naskrutkovať na brúsne vreteno natol’ko, aby pevne doliehala na prírube brúsneho vretena, na konci závitu brúsneho vretena. Dotiah-nite miskovitú/kotúčovú kefu vidlicovým klúčom.

Miskovitý kotúč zo spekaného karbidu

▶ Používanie miskovitého kotúča je povolené len s vhodným ochranným krytom.

Môžete používať všetky brúsne nástroje vymenované v tomto návode na používanie.

Prípustné otáčky [ot/min] alebo obvodová rýchlost' [m/s] používaných brúsnych nástrojov musia zodpovedať minimálne údajom v nasledujúcej tabul'ke.

Preto venujte pozornosť prípustným otáčkam alebo obvo- dovej rýchlosti na etikete brúsneho nástroja.

Max. [mm] [mm]
D b d [ot/min] [m/s]
	100	7	16	9 000	80
	115	7	22,2	9 000	80
	125	7	22,2	9 000	80
	150	7	22,2	7 500	80
	100	-	-	9 000	80
	115	-	-	9 000	80
	125	-	-	9 000	80
	150	-	-	7 500	80
	75 30 M 14 9 000 45
	82 - M 14 9 000 80

Otočenie hlavy prevodovky

GWS 18V-10 C

Pred všetkými prácami na elektrickom náradí (napríklad údržba, výmena nástroja a podobne), ako aj pri jeho preprave a uskladnení vyberte akumulátor z elektrického náradia. V prípade neúmyselného aktivovania vypínača hrozí nebezpečenstvo poranenia.

Hlavu prevodovky môžete otáčat v jednotlivých krokoch po 90°. Takýmto spôsobom možno dat pri špeciálnych prípadoch použitia vypínač náradia do najvhodnejšej polohy z hľadiska manipulácie, napríklad pre l'aváka.

Úplne vytočte 4 skrutky.

Hlavu prevodovky opatrne a bez odobratia z krytu otočte do novej pozície. Opät dotiahnite 4 skrutky.

Odsávanie prachu a triesok

Prach z niektorých materiálov, napr. z náterov obsahujúcich olovo, z niektorých druhov dreva, minerálov a kovu môže byt zdraviu škodlivý. Kontakt s takýmto prachom alebo jeho vdychovanie môže vyvolávať alergické reakcie a/alebo spôsobit ochorenie dýchacích ciest pracovníka, prípadne osôb, ktoré sa nachádzajú v blízkosti pracoviska.

Určité druhy prachu, napr. prach z dubového alebo z bu- kového dreva, sa považujú za rakovinotvorné, a to predov- šetkým spolu s d'alšími materiálmi, ktoré sa používajú pri spracovávaní dreva (chromitan, chemické prostriedky na ochranu dreva). Materiál, ktorý obsahuje azbest, smú opracovávať len špeciálne vyškolení pracovníci.

- Postarajte sa o dobré vetranie svojho pracoviska.

- Odporúčame používať masku na ochranu dýchacích ciest s filtrom triedy P2.

Dodržiavajte aj predpisy vašej krajiny týkajúce sa obrábaných materiálov.

Zabráňte usadzovaniu a hromadeniu prachu na pracovisku. Prach sa môže l'ahko zapáliť.

Prevádzka

Uvedenie do prevádzky

Vloženie akumulátora

Zasuňte nabitý akumulátor (8) z prednej strany do pätky elektrického náradia tak, aby sa akumulátor spoľahlivo zaaretoval.

Zapínanie/vypínanie

Na vypnutie elektrického náradia uvoľnite vypínač (6), príp. ked’ je zaaretovaný, potlačte vypínač (6) krátko vzadu nadol a potom ho uvoľnite.

Brúsne nástroje pred použitím skontrolujte. Brúsny nástroj musí byť bezchybne namontovaný a musí sa dať voľne otáčať. Vykonajte skúšobný chod aspoň počas 1 minúty bez zaťaženia. Nepoužívajte žiadne poškodené, zdeformované alebo vibrujúce brúsne nástroje. Poškodené brúsne nástroje môžu prasknút a spôsobit’ zranenia.

Pri náhlom ráze elektrického náradia, napr. zablokovaní v reze, sa prívod prúdu k motoru elektronicky preruší. Pritom bliká LED pracovné osvetlenie (4) nabielo a indikácia stavu (32) načerveno.

Ochrana pred opätovným spustením

Pri aktivovanej ochrane proti opätovnému spusteniu bliká indikácia stavu (32) načerveno.

Na opätovné uvedenie do prevádzky dajte vypínač (6) do vypnutej pozície a znovu zapnite elektrické náradie.

Vypínanie pri náraze

Integrované vypínanie pri náraze vypne elektrické náradie, hned' ako spadne na zem. Pritom bliká indikácia stavu (32) načerveno. Na opätovné uvedenie do prevádzky dajte vypínač (6) do vypnutej pozície a znovu zapnite elektrické náradie.

Používatel'ské rozhranie (pozri obrázok B)

Používatel'ské rozhranie (5) slúži na predvol'bu otáčok a na zobrazenie stavu elektrického náradia.

Predvol'ba otáčok

GWS 18V-10 SC

Tlačidlom predvol'by otáčok (31) môžete aj počas prevádzky predvolit potrebné otáčky. Údaje v nasledujúcej tabul'ke sú odporúčanými hodnotami.

Materiál Použitie Pracovný nástroj Stupeň predvol'by			GWS 18V-10 SC(100/115/125 mm)[ot/min]	GWS 18V-10 SC(150 mm)[ot/min]
		otáčok
Kov Brúšenie kefou, odstraňovanie hrdze	Miskovitá kefa 1 4 500 4 000
Nehrdzavejúca ocel'	Brúšenie Fíbrový kotúč 2 6 000 5 500
Kov Obrusovanie na-hrubo	Brúsny kotúč 3 9 000 7 500
Kov Rezanie Brúsny kotúč 3 9 000 7 500
Kameň Rezanie Diamantový rezací	kotúč a vodiace sane(rezanie kameňa je povolené lens vodiacimi saňami)	3 9 000 7 500

Uvedené hodnoty stupňov otáčok sú orientačné.

▶ Menovité otáčky príslušenstva musia byť minimálne rovnaké ako maximálne otáčky vyznačené na elektric-

kom náradí. Príslušenstvo, ktoré sa otáča rýchlejšie, ako sú jeho menovité otáčky, sa môže zlomiť a rozletiet.

Ukazovatele stavu

Indikácia stavu nabitia akumulátora (používatel'ské rozhranie) (29) Význam/príčina Riešenie

Zelená Akumulátor je nabitý –
Žltá Akumulátor je takmer vybitý		Akumulátor čoskoro vymeňte, príp. nabite
Červená	Akumulátor vybitý	Akumulátor vymeňte, príp. nabite

226 | Slovenčina

Indikácia ochrany proti preťaženiu (33)

Význam/príčina Riešenie

Žltá Kritická teplota je dosiahnutá (motor, elektronika, akumulátor)

Elektrické náradie nechajte bežat' na vol'nobeh a vychladnút'

Červená Elektrické náradie je prehriate a vypne sa Elektrické náradie nechajte vychladnúť

Indikácia stavu elektrického Význam/príčina Riešenie náradia (32)

Zelená Stav OK –
Žltá Kritická teplota je dosiahnutá alebo akumulátor je takmer vybitý	Elektrické náradie nechajte bežať na vol’nobeh a vychladnúť alebo akumulátor čoskoro vymeňte, príp. nabite
Červené neprerušované svetlo Elektrické náradie je prehriate alebo akumulátor je vybitý	Elektrické náradie nechajte vychladnúť alebo akumulátor vymeňte, príp. nabite
Červené blikajúce svetlo Aktivovalo sa vypínanie pri spätnom ráze, ochrana proti opätovnému spusteniu alebo vypínanie pri náraze	Elektrické náradie vypnite a opat zapnite
Blikajúca modrá Elektrické náradie je spojené s mobilným za-riadením alebo nastavenia sa prenesú	–

Funkcie konektivity

V spojení s modulom Bluetooth® Low Energy GCY 30-4 sú k dispozícii nasledujúce funkcie konektivity pre elektrické náradie:

• Zaregistrovanie a personalizácia
  – Kontrola stavu, poskytovanie výstražných hlásení
• Všeobecné informácie a nastavenia
• Spravovanie

Informácie o Bluetooth® Low Energy Module GCY 30-4 nájdete v príslušnom návode na obsluhu.

Upozornenia týkajúce sa prác

Elektrické náradie s vloženým Bluetooth Low Energy Module GCY 30-4 je vybavené rádiovým rozhraním. Dodržiavajte lokálne prevádzkové obmedzenia, napríklad v lietadlách alebo nemocniciach.
▶ Pozor pri vytváraní drážok do nosných stien, pozrite si odsek „Upozornenia týkajúce sa statiky“.
Obrobok upnite, pokial' bezpečne neleží pôsobením vlastnej hmotnosti.
▶ Elektrické náradie nezaťažujte tak intenzívne, že dôjde k jeho zastaveniu.
▶ Po vel'kom zaťažení nechajte elektrické náradie ešte niekol'ko minút spustené pri vol'nobežnom chode, aby sa vkladací nástroj ochladil.
▶ Nepouživajte toto elektrické náradie so stojanom na rozbrusovanie.
Nedotýkajte sa brúsnych a rezacích kotúčov, kým neochladnú. Kotúče sú pri práci veľmi horúce.

Pokial dôjde k elektrostatickému nabitiu elektrického náradia, integrovaná elektronika vypne elektrické náradie. Po vypnutí znovu stlačte vypínač (6), aby sa elektrické náradie opat uviedlo do prevádzky.

Obrusovanie nahrubo

▶ Nikdy nepoužívajte na obrusovanie nahrubo rezacie kotúče.

Uhlom priloženia 30° až 40° získate pri obrusovaní nahrubo ten najlepší výsledok pri práci. Elektrickým náradím pohy-bujte sem a tam, s aplikovaním mierneho tlaku. Obrobok sa tak príliš nezohreje, nesfarbí sa a nevzniknú ryhy.

Vejárovitý brúsny kotúč

S vejárovitým brúsnym kotúčom (príslušenstvo) môžete opracovávať aj zvlnené povrchy a profily.

Vejárovité brúsne kotúče majú podstatne dlhšiu životnosť, nižšiu úroveň hluku a nižšie teploty pri brúsení ako bežné brúsne kotúče.

Rezanie kovu

▶ Pri rezani s brúsnymi prostriedkami so spojivom používajte vždy ochranný kryt na rezanie (17).

Pri rozbrusovaní pracujte s miernym posúvaním, ktoré je prispôsobené obrábanému materiálu. Nevytvárajte žiadny tlak na rezací kotúč, nevzpriečte ho a nevykonávajte ani oscilačný pohyb.

Dobiehajúce rezacie kotúče nebrzdite bočným protitlakom.

Pri rezaní profilov a štvorhranných rúr je najlepšie priloženie na najmenšom priereze.

Rezanie kameňa (pozri obrázok A)

▶ Pri rezani do kameňa sa postarajte o dostatočné odsávanie prachu.

▶ Používajte masku na ochranu proti prachu.
▶ Elektrické náradie sa smie používať iba na rezanie/ brúsenie nasucho.

Na rezanie kameňa je najlepšie používať diamantový rezací kotúč.

Pri použití odsávacieho krytu na rezanie s vodiacimi sánkami (27) musí byť vysávač schválený na vysávanie prachu z kameňa. Firma Bosch ponúka vhodné vysávače.

Zapnite elektrické náradie a priložte ho prednou čas-tou vodiacich sánok na ob-robok. Posúvajte elektrické náradie s miernym posúvaním, prispôsobeným opracovávanému materiálu. Pri rezaní mimoriadne tvrdých materiálov, naprí-klad betónu s veľkým obsahom kameňov, sa môže diamantový rezací kotúč prehriat a tým poškodit. Veniec iskier, ktorý sa vytvára na obvode diamantového rezacieho kotúča, na to výrazne upozorňuje.

V takomto prípade rezanie prerušte a nechajte diamantový rezací kotúč krátky čas bežat pri volnobežnom chode, pri najvyšších otáčkach, aby sa ochladil.

Badatel'ne pomalší postup pri práci a veniec iskier na obvode kotúča, sú príznakom zatupeného diamantového rezacieho kotúča. Ten sa dá opáť nabrúsiť krátkymi rezmi do abrazívneho materiálu, napríklad do vápencového pieskovca.

Upozornenia týkajúce sa statiky

Drážky v nosných stenách podliehajú norme DIN 1053, časť 1 alebo ustanoveniam špecifickým pre jednotlivé krajiny.

Tieto predpisy treba bezpodmienečne dodržať. Pred začatím práce si privolajte na pomoc zodpovedného statika, architekta alebo príslušné vedenie stavby.

Upozornenia týkajúce sa optimálneho zaobchádzania s akumulátorom

Chráňte akumulátor pred vlhkostou a vodou.

Akumulátor skladujte iba pri teplote v rozsahu od -20 °C do 50 °C. Nenechávajte akumulátor napríklad v lete položený v automobile.

Príležitostne vyčistite vetracie štrbiny akumulátora čistým, mäkkým a suchým štetcom.

Výrazne skrátená doba prevádzky akumulátora po nabití signalizuje, že akumulátor je opotrebovaný a treba ho vymení za nový.

Dodržiavajte upozornenia týkajúce sa likvidácie.

Údržba a servis

Údržba a čistenie

Pred všetkými prácami na elektrickom náradí (napríklad údržba, výmena nástroja a podobne), ako aj pri jeho preprave a uskladnení vyberte akumulátor z elektrického náradia. V prípade neúmyselného aktivovania vypínača hrozí nebezpečenstvo poranenia.

Elektrické náradie a jeho vetracie štrbiny udržiavajte vždy v čistote, aby ste mohli pracovať dobre a bezpečne.

Zákaznícka služba a poradenstvo ohl'adom použitia

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy a informácie o náhradných dieloch nájdete tiež na: www.bosch-pt.com

V prípade otázok týkajúcich sa našich výrobkov a príslušenstva Vám ochotne pomôže poradenský tím Bosch.

V prípade akýchkol'vek otázok a objednávok náhradných dielov uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.

Slovakia

Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.sk

Đalšie adresy servisov nájdete na:

Priložené lítiovo-iónové akumulátory podliehajú požiadav-kám na transport nebezpečného nákladu. Tieto akumulátory smie používatel'náradia prepravovať po cestách bez d'alších opatrení.

Pri zasielani tretími osobami (napr.: leteckou dopravou alebo prostredníctvom špedície) treba rešpektovať osobitné požiadavky na obaly a označenie. V takomto prípade treba pri príprave zásielky bezpodmienečne konzultovať s odborníkom na prepravu nebezpečného tovaru.

Akumulátory zasielajte iba vtedy, ak nemajú poškodený obal. Otvorené kontakty prelepte a akumulátor zabaľte tak, aby sa v obale nemohol posúvať. Rešpektujte aj prípadné doplňujúce národné predpisy.

Likvidácia

Ručné elektrické náradie, príslušenstvo a obal treba dat na recykláciu zodpovedajúcu ochrane životného prostredia.

Podl'a Európskej smernice 2012/19/EÚ sa musí nepoužitelné elektrické náradie a podl'a európskej smernice 2006/66/ES sa musia poškodené alebo opotrebované akumulátory/batérie zbierať separovane a treba ich dávať na recykláciu v súlade s ochranou životného prostredia.

Akumulátory/batérie:

Li-Ion:

Dodržujte pokyny uvedené v časti Transport (pozri „Transport“, Stránka 227).

Magyar
