Typ produktu	Bezdrôtová priama brúska
Značka	Bosch
Model	GGS 18V-23 LC Professional
Napájanie	Lítium-iónová batéria 18 V
Typ batérie	GBA 18V... / ProCORE18V...
Odporúčaná nabíjačka	GAL 18... / GAX 18... / GAL 36...
Voľnobežné otáčky	4 500 – 9 000 ot/min
Maximálny priemer kotúča	125 mm
Hmotnosť (podľa EPTA)	2,3 – 3,3 kg (v závislosti od batérie)
Zastavenie pri spätnom náraze	Áno
Ochrana proti opätovnému spusteniu	Áno
Okamžitá brzda zastavenia	Áno
Predvoľba otáčok	Áno (GWX 18V-10 SC)
Bluetooth® Low Energy	Áno (integrovaný modul alebo voliteľný)
Prevádzková teplota	−20 °C až +50 °C
Teplota nabíjania	0 °C až +35 °C
Hladina hluku	79 dB(A) (akustický tlak)
Vibrácie (brúsenie)	6,0 m/s² (neistota K=1,5 m/s²)
Hlavné aplikácie	Brúsenie, rezanie, kefovanie, brúsenie (suché)
Materiály	Kov, kameň, minerály
Príslušenstvo X-LOCK	Áno (bez príruby)
Prídavná rukoväť	Áno (vrátane, antivibračná voliteľná)
Údržba	Čistiť vetracie štrbiny, udržiavať v čistote
Stupeň ochrany	Nešpecifikované (odhad: IP20)

Často kladené otázky - GGS 18V-23 LC Professional BOSCH

Akú batériu môžem použiť s GGS 18V-23 LC?

Môžete použiť batérie Bosch GBA 18V... a ProCORE18V... (odporúčané). Nabíjajte pomocou nabíjačiek GAL 18..., GAX 18... alebo GAL 36....

Ako vymeniť brúsny kotúč?

Najprv vyberte batériu. Otvorte páčku X-LOCK (3), vyberte starý kotúč a vložte nový tak, že ho vycentrujete na držiaku nástroja. Stlačte, kým nepočujete zacvaknutie. Skontrolujte, či je kotúč pevne upevnený.

Je táto brúska vhodná na rezanie kovu?

Áno, použite vhodný rezný kotúč a špeciálny ochranný kryt na rezanie (ref. 13). Pracujte s miernym posuvom a bez silového tlaku.

Čo robiť, ak sa nástroj náhle zastaví?

Môže to byť spôsobené spätným rázom, prehriatím alebo ochranou proti opätovnému spusteniu. Prepnite vypínač do polohy vypnuté, počkajte niekoľko sekúnd a potom znova spustite. Ak problém pretrváva, nechajte nástroj vychladnúť.

Môžem použiť príslušenstvo, ktoré nie je X-LOCK?

Nie, odporúča sa len originálne príslušenstvo X-LOCK. Zaisťuje bezpečné upevnenie a dodržanie maximálnej hrúbky upnutia 1,6 mm.

Ako čistiť nástroj?

Vyberte batériu. Použite jemnú suchú kefku na čistenie vetracích štrbín. Vyhýbajte sa vode a rozpúšťadlám. Pravidelne čistite vetracie otvory.

Funguje okamžitá brzda zastavenia vždy?

Áno, nástroj je vybavený brzdou, ktorá rýchlo zastaví príslušenstvo po vypnutí. To zvyšuje bezpečnosť.

Aká je výdrž batérie?

Závisí od kapacity batérie a aplikácie. Napríklad s ProCORE18V 8,0 Ah môže výdrž dosiahnuť približne 30 minút pri miernom používaní. LED diódy na batérii indikujú úroveň nabitia.

Môžem použiť túto brúsku na brúsenie betónu?

Nie, nástroj nie je určený na brúsenie betónu. Je určený na brúsenie, rezanie a kefovanie kovu a kameňa, ako aj na brúsenie brúsnymi kotúčmi (okrem betónu).

Ako aktivovať režim Bluetooth?

Modul Bluetooth® Low Energy (integrovaný na GWX 18V-10 SC, voliteľný na C) umožňuje pripojenie k smartfónu. Pri párovaní postupujte podľa pokynov modulu a použite aplikáciu Bosch Toolbox.

NÁVOD NA OBSLUHU GGS 18V-23 LC Professional BOSCH

sk Pôvodný návod na použitie

Popis výrobku a výkonu

Bezpečnostné upozornenia

Prečítajte si všetky bezpečnostné výstrahy a všetky pokyny. Nedodr-

žanie týchto výstrah a pokynov môže spôsobit zásah elektrickým prúdom, požiar a/alebo tažké poranenie.

Pojem „elektrické náradie“ v týchto výstrahách sa vzťahuje na elektrické náradie (napájané z elektrickej siete) a na náradie napájané akumulátorom (bez prívodnej šnúry).

Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory môžu mať za následok pracovné úrazy.
Nepoužívajte elektrické náradie vo výbušnom prostredí, napr. tam, kde sa nachádzajú horľavé kvapaliny, plyny alebo prach. Elektrické náradie vytvára iskry, ktoré by mohli zapáliť prach alebo výpary.
Nedovol'te det'om a iným nepovolaným osobám, aby sa počas používania elektrického náradia zdržiavali v blízkosti pracoviska. Pri rozptyľovaní môžete stratit kontrolu nad náradím.

Zástrčky sietovej šnúry elektrického náradia musí zodpovedať použitej zásuvke. V žiadnom prípade neupravujte zástrčku. S uzemneným elektrickým náradím nepoužívajte žiadne zástrčkové adaptéry. Neupravované zástrčky a vhodné zásuvky znižujú riziko úrazu elektrickým prúdom.
Zabráňte kontaktu tela s uzemnenými povrchmi, ako sú napr. potrubia, vykurovacie telesá, sporáky a chladničky. Ak je telo uzemnené, hrozí zvýšené riziko úrazu elektrickým prúdom.

▶ Nevystavujte elektrické náradie dažd'u ani vlhkosti. Vniknutie vody do elektrického náradia zvyšuje riziko úra-zu elektrickým prúdom.
Nepoužívajte sieťovú šnúru na iné než určené účely. Nikdy nepoužívajte sieťovú šnúru na nosenie náradia, ani na tahanie či vyt'ahovanie zástrčky z elektrickej zásuvky. Chránte sieťovú šnúru pred teplom, olejom, ostrými hranami alebo pohybujúcimi sa súčastami. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko úrazu elektrickým prúdom.
Ked' pracujete s elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie v exteriéri. Použitie predlžovacieho kábla vhodného na používanie v exteriéri znižuje riziko úrazu elektrickým prúdom.
Ak je nutné použit elektrické náradie vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko úrazu elektrickým prúdom.

Bezpečnost'osôb

Bud'te ostražití, sústred'te sa na to, čo robíte, a s elektrickým náradím pracujte uvážlivo. Nepracujte s elektrickým náradím, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Krátka nepozornosť pri používaní elektrického náradia môže mať za následok vážne poranenia.
Používajte osobné ochranné prostriedky. Vždy používajte ochranné okuliare. Používanie osobných ochranných prostriedkov, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chránice sluchu, znižujú riziko poranenia.
Vyhýbajte sa neúmyselnému uvedeniu elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred uchopením alebo prenášaním elektrického náradia sa vždy presvedčte, či je elektrické náradie vypnuté. Prenášanie elektrického náradia so zapnutým vypínačom alebo pripojenie zapnutého elektrického náradia k elektrickej sieti môže mať za následok nehodu.
Kým zapnete elektrické náradie, odstráňte z neho nastavovacie nástroje alebo klůče. Nastavovací nástroj alebo klůč, ktorý sa nachádza v rotujúcej časti elektrického náradia, môže spôsobit vážne poranenia osôb.
Vyhýbajte sa abnormálnym polohám tela. Dbajte na pevný postoj a neustále udržiavajte rovnováhu. Takto budete môčt lepšie kontrolovať elektrické náradie v neočakávaných situáciách.
▶ Pri práci noste vhodný pracovný odev. Nenoste volně odevy ani šperky. Dbajte, aby sa vlasy, odev a rukavice nedostali do blízkosti pohyblivých súčastí náradia. Volný odev, dlhé vlasy alebo šperky sa môžu zachytit do rotujúcich súčastí elektrického náradia.
Ak sa dá na elektrické náradie namontovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne sa používajú. Používanie odsávacieho zariadenia a zariadenia na

zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.

Nikdy nepreťažujte elektrické náradie. Používajte elektrické náradie vhodné na daný druh práce. S vhodným ručným elektrickým náradím budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu nára- dia.
Nepoužívajte elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnút alebo vypnút, je nebezpečné a treba ho zverit do opravy odborníkovi.
Skôr ako začnete náradie nastavovať alebo prestavovať, vymieňať príslušenstvo alebo kým ho odložíte, vždy vytiahnite zástrčku sieťovej šnúry zo zásuvky. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia.
Nepoužívané elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať toto náradie osobám, ktoré s ním nie sú dôverne oboznámené alebo ktoré si neprečítali tieto pokyny. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby.
Vykonávajte pravidelnú údržbu elektrického náradia. Kontrolujte, či pohyblivé súčasti bezchybne fungujú alebo či nie sú blokované, zlomené alebo poškodené, čo by mohlo negativne ovplyvnit správne fungovanie elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vymenit. Nedostatočná údržba elektrického náradia spôsobila mnoho úrazov.
▶ Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu zablokovat sa a l'ahšie sa dajú viest.
Používajte elektrické náradie, príslušenstvo, nastavovacie nástroje a pod. podl’a týchto pokynov. Pri práci zohl’adnite konkrétne pracovné podmienky a činnosť, ktorú budete vykonávať. Používanie elektrického náradia na iný než predpokladaný účel môže viest k nebezpečným situáciám.

Starostlivé používanie akumulátorového náradia

Akumulátory nabíjajte len v nabíjačkách, ktoré odporúča výrobca akumulátora. Ak sa používa nabíjačka určená na nabíjanie iného typu akumulátorov, hrozí nebezpečenstvo požiaru.
▶ Do elektrického náradia používajte len špecificky určené akumulátory. Používanie iných akumulátorov môže mať za následok poranenie a nebezpečenstvo požiaru.
Nepoužívané akumulátory uschovávajte tak, aby sa nemohli dostať do styku s kovovými predmetmi, napr. kancelárskymi spinkami, mincami, kl’účmi, klincami, skrutkami alebo s inými drobnými kovovými predmetmi, ktoré by mohli spôsobit’ skratovanie kontaktov. Skrat medzi kontaktmi akumulátora môže mať za následok popálenie alebo požiar.
Z akumulátora môže pri nesprávnom používaní vytekat kvapalina. Vyhýbajte sa kontaktu s touto kvapalinou. Po náhodnom kontakte opláchnite postihnuté

miesto vodou. Ak sa dostane kvapalina z akumulátora do očí, vypláchnite ich a vyhl'adajte lekára. Unikajúca kvapalina z akumulátora môže spôsobit podráždenie po- kožky alebo popáleniny.

Servis

Elektrické náradie dávajte opravovať len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaistí zachovanie bezpečnosti náradia.

Bezpečnostné pokyny pre uhlovú brúsku

Všeobecné bezpečnostné výstrahy pre obrusovanie, brúšenie, kefovanie alebo abrazívne rezanie

Toto elektrické náradie slúži ako brúska, jemná brúska, drôtená kefa alebo rezací nástroj. Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie a špecifikácie dodané s týmto elektrickým náradím. Zanedbanie dodržiavania všetkých uvedených pokynov môže mať za následok zásah elektrickým prúdom, požiar a/alebo tažké poranenie.
▶ Toto elektrické náradie sa neodporúča používať na leštenie. Činnosti, na ktoré nie je určené toto elektrické náradie, môžu ohroziť zdravie a spôsobit’ zranenia osób.
Nepoužívajte príslušenstvo, ktoré nie je špeciálne navrhnuté a odporúčané výrobcom náradia. Hoci príslušenstvo možno pripojiť na vaše elektrické náradie, nezaručuje to bezpečné používanie.
▶ Menovité otáčky príslušenstva musia byť minimálne rovnaké ako maximálne otáčky vyznačené na elektrickom náradí. Príslušenstvo, ktoré sa otáča rýchlejšie, ako sú jeho menovité otáčky, sa môže zlomiť a rozletiet.
▶ Priemer otvoru kotúča a prírub musia zodpovedat priemeru vretena elektrického náradia. Príslušenstvo nesprávnych rozmerov sa nedá vhodne chránit alebo ovládat.
▶ Pri montáži pomocou závitu musí mať rovnaký závit ako vreteno brúsky. Pri príslušenstve namontovanom pomocou príruby musí byť otvor príslušenstva zhodný s otvorom príruby. Príslušenstvo, ktoré nie je zhodné s montážnym mechanizmom elektrického náradia, nie je vyvážené, nadmerne vibruje a môže spôsobit’ stratu kontroly nad náradím.
Nepoužívajte poškodené príslušenstvo. Pred každým použitím skontrolujte príslušenstvo ako napr. brúsne kotúče, či nie sú vyštiepené a prasknuté; brúsne taniere, či nie sú prasknuté, zodraté alebo nadmerne opotrebované alebo či drótené kefy nemajú volné alebo prasknuté dróty. Ak elektrické náradie alebo príslušenstvo spadne na zem, skontrolujte ho, či nie je poškodené, alebo použite nepoškodené príslušenstvo. Po kontrole a inštalácii príslušenstva zaujmíte vy aj okolostojace osoby polohu v dostatočnej vzdialenosti od rotujúceho príslušenstva a na jednu minútu nechajte bežať nezaťažené elektrické náradie pri maximálnych otáčkach. Poškodené príslušenstvo sa počas tejto skúšky obyčajne rozpadne.

Používajte osobné ochranné prostriedky. V závislosti od vykonávanej práce používajte ochranný štít na tvár alebo ochranné okuliare. Podl’a potreby používajte respirátor proti prachu, chrániče sluchu, rukavice a pracovnú zásteru schopnú zachytit’ drobné brúsivo alebo úlomky obrobku. Ochrana očí musí byť schopná zachytit’ lietajúce úlomky uvoľnené pri rôznych činnostiach. Maska proti prachu alebo respirátor musia dokázať odfiltrovať častice vznikajúce pri práci. Dlhodobé vystavenie pôsobeniu intenzívneho hluku môže spôsobiť stratu sluchu.
▶ Okolostojace osoby sa musia nachádzať v bezpečnej vzdialenosti od pracoviska. Každá osoba, ktorá vstúpi do pracovného priestoru, musí používať osobné ochranné prostriedky. Úlomky obrobku alebo odlome-ného príslušenstva môžu odletieť a spôsobit zranenie aj na väčšiu vzdialenost od miesta vykonávania činnosti.
Ak vykonávate operáciu, kde sa môže obrábacie príslušenstvo dostat’ do kontaktu so skrytou elektroinštaláciou, držte elektrické náradie len za izolované uchopovacie plochy. Rezacie príslušenstvo pri kontakte s fázou môže prepojit odhalené kovové časti náradia s fázou a používateľ môže byť zasiahnutý elektrickým prúdom.
Nikdy neodkladajte elektrické náradie, kým sa príslušenstvo úplne nezastaví. Rotujúce príslušenstvo sa môže zachytit o povrch a vymknút sa spod vašej kontroly.
Nespúšťajte elektrické náradie, ak ho držíte pri sebe. Náhodný kontakt s rotujúcim príslušenstvom by mohlo zachytit vás odev a pritiahnuť ho na vaše telo.
Pravidelne čistite vetracie otvory elektrického náradia. Ventilátor motora bude nasávať prach dovnútra náradia a nadmerné hromadenie prachových kovových častíc môže spôsobít úraz elektrickým prúdom.
▶ Nepoužívajte elektrické náradie v blízkosti horľavých materiálov. Iskry môžu zapáliť tieto materiály.
Nepoužívajte príslušenstvo vyžadujúce kvapalné chladenie. Používanie vody alebo kvapalných chladiacich prostriedkov môže mať za následok úraz elektrickým prúdom aj so smrteľnými následkami.

Spätný ráz a súvisiace výstrahy

Spätný ráz je náhla reakcia zaseknutého alebo zachyteného rotujúceho kotúča, brúsneho taniera, kefy alebo iného príslušenstva. Zaseknutie alebo zachytenie spôsobuje rýchle zastavenie rotujúceho príslušenstva, výsledkom čoho je vystrelenie nekontrolovaného elektrického náradia v smere proti pohybu príslušenstva v mieste kontaktu.

Napríklad, ak brúsny kotúč sa zachytí alebo zasekne do obrobku, hrana kotúča, ktorá vstupuje do miesta zaseknutia, sa môže vnoriť do povrchu materiálu, následkom čoho kotúč vybehne alebo sa vyhodí. Kotúč môže vyskočiť bud’ v smere k používatel’ovi alebo od neho, v závislosti od smeru otáčania v mieste dotyku. Brúsne kotúče sa môžu za týchto podmienok zlomiť.

Spätný ráz je výsledkom nesprávného používania elektrického náradia a/alebo nesprávného pracovného postupu alebo

podmienok, ktorým sa možno vyhnúť pri aplikácii nižšie uve- dených vhodných preventívnych opatrení.

Elektrické náradie držte pevne a telo a ruky držte tak, aby dokázali zachytit spätný ráz. Vždy používajte pomocnú rukovat, ak sa nachádza na náradí, aby ste mali pod kontrolou spätný ráz alebo reakčný moment pri spúšťaní. Používatel dokáže pri prijatí vhodných preventívnych opatrení zachytit reakčný moment a spätný ráz.
Ruku nikdy neklad'te do blízkosti rotujúceho príslušenstva. Príslušenstvo môže zasiahnuť vašu ruku v dôsledku spätného rázu.
Nestojte v priestore, kam bude smerovať elektrické náradie vplyvom spätného rázu. Spätný ráz posunie náradie do opačného smeru voči pohybu kotúča v mieste zaseknutia.
▶ Pri práci v rohoch, na ostrých hranách atd'. pracujte s mimoriadnou opatrnost'ou. Zabráňte odskakovaniu a zasekávaniu príslušenstva. Rohy, ostré hrany alebo vol'né konce majú tendenciu zachytit rotujúce príslušenstvo s následkom straty kontroly alebo spätného rázu.
▶ Nepripájajte reťazový pílový kotúč na rezanie dreva alebo zubový pílový kotúč. Takéto kotúče často spôsobujú spätný ráz a stratu kontroly.

Bezpečnostné výstrahy pre brúšenie a abrazívne rozbrusovanie

Používajte len také druhy kotúčov, ktoré sú odporúčané pre vaše elektrické náradie a špecifický chránič navrhnutý pre zvolený kotúč. Kotúče, pre ktoré nie je navrhnuté elektrické náradie, nemožno vhodne chrániť a nie sú bezpečné.
Brúsna plocha kotúčov s vypuklým stredom musí byt umiestnená pod rovinou obruby krytu. Nesprávne na- montovaný kotúč presahujúci rovinu obruby krytu nemô- že byt dostatočne chránený.
Kryt musí byť bezpečne pripevnený k elektrickému náradiu a umiestnený tak, aby zaručoval maximálnu bezpečnosť a k používatel’ovi smerovala najmenšia časť kotúča. Kryt pomáha chránít používatel’a pred odletujúcimi úlomkami zlomeného kotúča, náhodným dotykom s kotúčom a iskrami, ktoré by mohli zapálíť odev.
Kotúče sa môžu používať len na odporúčané účely. Napríklad: nebrúste bočnou stranou brúsneho kotúča. Rozbrusovacie kotúče sú určené na obvodové brúšenie, bočné sily pôsobiace na tieto kotúče ich môžu zlomiť.
Vždy používajte nepoškodené príruby kotúčov, ktoré majú správnu veľkosť a tvar pre zvolený kotúč. Správne príruby zabezpečujú podopretie kotúča a znižujú riziko poškodenia kotúča. Príruby pre rozbrusovacie kotúče sa môžu líšiť od prírub pre brúsne kotúče.
Nepoužívajte opotrebované kotúče z väčšieho elektrického náradia. Kotúče určené pre väčšie elektrické náradie nie sú vhodné pre vyššie otáčky menšieho náradia a môžu sa roztrhnút.

Doplnkové bezpečnostné výstrahy týkajúce sa abrazívneho rozbrusovania

Dbajte, aby nedošlo k „zaseknutiu“ rozbrusovacieho kotúča a nepôsobte naň nadmerným tlakom. Nepokúšajte sa rezať do príliš veľkej híbky. Nadmerné namáhanie kotúča zvyšuje zaťaženie a náchylnosť ku krúteniu alebo ohybu kotúča v reze a možnosť spätného rázu alebo roztrhnutia kotúča.
Nestojte v línií rezu ani za rotujúcim kotúčom. Ak sa kotúč v mieste rezu posúva smerom od vás, prípadný spätný ráz môže vystreliť rotujúci kotúč a elektrické náradie priamo na vás.
V prípade zaseknutia kotúča alebo prerušenia rezania z akéhokol'vek dôvodu vypnite elektrické náradie a držte ho až do úplného zastavenia kotúča. Nikdy sa nepokúšajte vyťahovať rozbrusovací kotúč z rezu, pokým sa kotúč pohybuje, pretože by mohlo dôjst k spät-nému rázu. Zistite príčinu zaseknutia kotúča a prijmite vhodné nápravné opatrenia, aby k nemu nedochádzalo.
▶ Nezačínajte rezat's kotúčom v obrobku. Nechajte kotúč dosiahnuť plné otáčky a opatrne ho zaved'te naspät do rezu. Ak kotúč spustíte v obrobku, môže sa zaseknúť, vyskočiť alebo spôsobit spätný ráz.
▶ Oporné panely alebo iné nadrozmerné obrobky upevnite tak, aby sa minimalizovalo riziko zovretia kotúča alebo spätného rázu. Veľké obrobky sa zvyknú v dôsledku vlastnej hmotnosti prehýbat. Je nutné podoprief ich v blízkosti línie rezu a v blízkosti hrán na oboch stranách kotúča.
▶ Pri zanorenom reze do existujúcich stien alebo iných neprehľadných miest postupujte mimoriadne opatrne. Zahlbujúci sa kotúč môže prerezať plynové alebo vodovodné potrubie, elektrickú inštaláciu alebo narazit na objekty, ktoré spôsobia spätný ráz.

Bezpečnostné výstrahy pre brúsenie

Nepoužívajte nadmerne veľké brúsne papierové kotúče. Pri výbere brúsneho papiera sa riad’te odporúčaniami výrobcu. Veľký brúsny papier presahujúci brúsny tanier môže spôsobíť tržné rany a zároveň zablokovať, roztrhnút kotúč alebo vyvolať spätný ráz.

Pamätajte, že z kefy sa uvolňujú kúsky drótu aj počas normálneho používania. Nepreťažujte dróty pôsobením nadmernej sily na kefu Drôtené štetinky môžu l'ahko preniknút tenkým odevom a/alebo kožou.
Ak sa pre kefovanie odporúča používať ochranný kryt, zabráňte kontaktu drôteného kotúča alebo kefy s krytom. Drôtený kotúč alebo kefa môže v dôsledku zaťaženia a odstredivých síl zváčšiť svoj priemer.

Dodatočné bezpečnostné pokyny

Používajte ochranné okuliare.

Používajte vhodné prístroje na vyhl'adávanie skrytých elektrickým vedení a potrubí alebo sa obrátte na miestne energetické podniky. Kontakt s elektrickým vodičom pod napätím môže spôsobit požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mať za následok explóziu. Preniknutie do vodovodného potrubia spôsobí vecnú škodu.
▶ Nedotýkajte sa brúsnych a rezacích kotúčov, kým neochladnú. Kotúče sú pri práci vel'mi horúce.
Ked' sa preruší napájanie elektrickým prúdom, napríklad kvôli vybratiu akumulátora, odblokujte vypínač a dajte ho do pozície pre vypnutie. Zabráni sa tak nekontrolovanému opätovnému spusteniu.
Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia alebo zveráka je bezpečnejší ako obrobok pridržiavaný rukou.
▶ Akumulátor neotvárajte. Hrozí nebezpečenstvo skratu.

Chráňte akumulátor pred teplom, napr. aj pred trvalým slnečným žiarením, pred ohňom, špinou, vodou a vlhkostou. Hrozí nebezpečenstvo výbuchu a skratu.

▶ Po poškodení akumulátora alebo v prípade neodborného používania môžu z akumulátora vystupovať škodlivé výpary. Akumulátor môže horieť alebo vybuchnút. Zabezpečte prívod čerstvého vzduchu a v prípade tažkostí vyhladajte lekára. Tieto výpary môžu podráždit dýchacie cesty.
- Akumulátor používajte len v produktoch výrobcu. Len tak bude akumulátor chránený pred nebezpečným preťažením.
▶ Špicatými predmetmi, ako napr. klince alebo skrutkovače alebo pôsobením vonkajšej sily môže dôjst k poškodeniu akumulátora. Vo vnútri môže dôjst ku skratu a akumulátor môže začať horieľ, môže z neho unikať dym, môže vybuchnúť alebo sa prehriat.
Pozor! Pri používaní elektrického náradia s rozhraním Bluetooth * môže dôjsť k rušeniu iných prístrojov a zariadení, lietadiel a medicínskych zariadení (napríklad kardiostimulátorov, načúvacích prístrojov). Taktiež nie je možné úplne vylúčit negativny vplyv na ľudí a zvieratá v bezprostrednom okolí. Elektrické náradie s rozhraním Bluetooth * nepoužívajte v blízkosti medicínskych prístrojov či zariadení, čerpacích staníc, chemických zariadení, oblastí s nebezpečenstvom výbuchu a v oblastiach s prítomnosťou výbušnín. Elektrické náradie s rozhraním Bluetooth * nepoužívajte v lietadlách. Zabráňte prevádzkovaniu počas dlhšej doby v priamej blízkosti tela.

Slovné označenie Bluetooth ^2 , ako aj obrazové značky (logá) sú registrovanými ochrannými značkami a vlastníctvom spoločnosti Bluetooth SIG, Inc. Akékol'vek použitie tohto slovného označenia/obrazovej značky spoločnosťou Robert Bosch Power Tools GmbH je realizované na základe licencie.

Opis výrobku a výkonu

Prečítajte si všetky bezpečnostné upozornenia a pokyny. Nedodržiavanie bezpečnostných upozornení a pokynov môže zapričinit úraz elektrickým prúdom, požiar a/alebo tažké poranenia.

Prosím, všimnite si obrázky v prednej časti návodu na používanie.

Používanie v súlade s určením

Elektrické náradie je určené na rezanie (delenie materiálu), hrubé obrusovanie a kefovanie kovových a kamenných materiálov, ako aj na vřtanie kamenných materiálov diamantovými vřtacími korunkami s použitím vody.

Na rezanie pomocou brúsnych prostriedkov obsahujúcich spojivo treba používať špeciálny ochranný kryt na rezanie. Pri rezaní do kameňa treba zabezpečit dostatočné odsávanie prachu.

So schválenými brúsnymi nástrojmi sa môže elektrické náradie používať na brúsenie brúsnym papierom.

Elektrické náradie sa nesmie používať na brúšenie betónu. Údaje a nastavenia elektrického náradia možno prenášať pri vloženom Bluetooth ^ Low Energy Module prostredníctvom technológie rádiového prenosu Bluetooth ^ medzi elektrickým náradím a mobilným koncovým zariadením.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vztahuje na vyobrazenie elektrického náradia na grafickej strane.

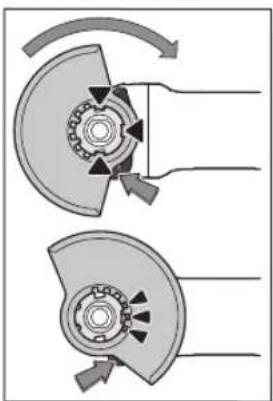

(1) Odistovacia páčka pre ochranný kryt
(2) Šípka smeru otáčania na telese náradia
(3) Páčka
(4) LED pracovné svietidlo (GWX 18V-10 SC)
(5) Používatel'ské rozhranie (GWX 18V-10 SC)
(6) Vypínač
(7) Kryt Bluetooth ^* Low Energy Module (GWX 18V-10 C / GWX 18V-10 SC)

(9) Tlačidlo na odistenie akumulátora ^4

(11) Ochranný kryt na brúsenie

(12) X-LOCK brúsny kotúč/vejárovitý brúsny kotúč ^A

(13) Ochranný kryt na rezanie ^A)

(14) X-LOCK rezací kotúč ^A)

(18) X-LOCK oporný tanier pre fibrový brúsny kotúč ^A)

(19) X-LOCK fíbrový kotúč ^A)

(20) X-LOCK spona pre fíbrové kotúče ^A

(21) X-LOCK miskovitá kefa/kotúčová kefa ^A)

(22) X-LOCK diamantová vrtacia korunka ^A)
(23) Odsávací kryt na rezanie s vodiacimi saňami ^A
(24) X-LOCK diamantový rezací kotúč ^A
(25) Indikácia stavu nabitia akumulátora (používatel'ské rozhranie)
(26) Indikácia stupňa predvol'by otáčok (používatel'ské rozhranie)

(27) Tlačidlo predvol'by otáčok (používatel'ské rozhranie)
(28) Indikácia stavu elektrického náradia (používatel'ské rozhranie)
(29) Indikácia ochrany proti pretaženiu (používatel'ské rozhranie)
A) Vyobrazené alebo opísané príslušenstvo nepatri do štandardného rozsahu dodávky. Kompletné príslušenstvo najdete v našom sortimente príslušenstva.

Technické údaje

Uhlová brúska GWX 18V-10 GWX 18V-10 C GWX 18V-10 SC
Vecné číslo		3 601 GB0 1..	3 601 GB0 2..	3 601 GB0 4..
Menovité napätie V= 18 18 18
Menovité otačky ^A)	min ^-1	9 000	9 000	9 000
Vol'nobežné otačky ^A)	min ^-1	--	4 500	-9 000
Max. priemer brúsneho kotúča mm 125 125 125
Vypnutie pri spätnom ráze ● ● ●
Ochrana pred opätovným spustením ● ● ●
Dobehová brzda ● ● ●
Predvol'ba otačok -- ●
Hmotnost podl'a EPTA-Procedure 01:2014 ^B)
- S prídavnou rukovátou tlmiacou vibrácie	kg	2,3-3,3	2,3-3,3	2,3-3,3
- So štandardnou prídavnou rukovátou	kg	2,2-3,2	2,2-3,2	2,2-3,2
Odporúčaná teplota prostredia pri nabíjaní	°C	0 až +35	0 až +35	0 až +35
Povolená teplota okolia pri prevádzke ^C) a pri skladovaní	°C	-20 až +50	-20 až +50	-20 až +50
Odporúčané akumulátory		GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...
Odporúčané nabíjačky		GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...
Prenos údajov
Bluetooth ^		-	Bluetooth ^ 4.2 (Low Energy) ^D)	Bluetooth ^ 4.2 (Low Energy) ^D)
Interval signálu	s - 8 8
Maximálny dosah signálu ^E)	m - 30 30

A) merané pri 20–25 °C s akumulátorom ProCORE18V 8.0 Ah.

C) obmedzený výkon pri teplotách <0 °C

D) Mobilné koncové zariadenia musia byt kompatibilné so zariadeniami Bluetooth ^+ -Low-Energy (verzia 4.2) a musia podporovať Generic Access Profile (GAP).

E) Dosah sa môže výrazne lišiť v závislosti od vonkajších podmienok, vrátane použitého prijímacieho zariadenia. V uzavretých priestoroch a cez kovové prekážky (napr. steny, police, kufre atd.) môže byť dosah Bluetooth® výrazne menší.

Informácia o hlučnosti/vibráciách

Hodnoty emisií hluku zistené podľa EN 60745-2-3.

Hladina akustického tlaku elektrického náradia pri použití váhového filtra A je typicky 79 dB(A). Neistota K = 3 dB. Úroveň hluku pri práci môže prekročit uvedené hodnoty. Noste prostriedky na ochranu sluchu!

Celkové hodnoty vibrácií a _h (súčet vektorov v troch smeroch) a neistota K zistená podľa EN 60745-2-3:

Brúsenie povrchov (obrusovanie nahrubo):

a_n = 6,0m / s^2,K = 1,5m / s^2

Brúsenie s brúsnym listom:

a_n = 3,5m / s^2,K = 1,5m / s^2.

192 | Slovenčina

Úroveň vibrácií uvedená v týchto pokynoch bola nameraná podľa normovaného meracieho postupu a môže sa použit na vzájomné porovnávanie elektrického náradia. Hodí sa aj na predbežný odhad zaťaženia vibráciami.

Uvedená úroveň vibrácií reprezentuje hlavné spôsoby použitia elektrického náradia. Avšak v takých prípadoch, ked' sa toto ručné elektrické náradie použije na iné druhy použitia, s odlišnými pracovnými nástrojmi alebo sa podrobuje nedostatočnej údržbe, môže sa úroveň vibrácií od týchto hodnôt odlišovať. To môže výrazne zvýšiť zaťaženie vibráciami počas celej pracovnej zmeny.

Na presný odhad zaťaženia vibráciami by sa mali zohl’adniť aj doby, počas ktorých je náradie vypnuté alebo síce spustené, ale v skutočnosti sa nepoužíva. To môže výrazne znížiť zaťaženie vibráciami počas celej pracovnej doby.

Na ochranu obsluhujúcej osoby pred pôsobením vibrácií určite d'alšie bezpečnostné opatrenia, ako napríklad: údržba elektrického náradia a vkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov.

Montáž

Vložte Bluetooth ^® Low Energy Module

Upozornenie: Pre elektrické náradie GWX 18V-10 C je dostupný Bluetooth® Low Energy Module ako príslušenstvo; pri elektrickom náradí GWX 18V-10 SC je súčastou dodávky. Informácie o Bluetooth® Low Energy Module nájdete v príslušnom návode na obsluhu.

Používajte len nabíjačky uvedené v technických údajoch. Len tieto nabíjačky sú prispôsobené lítiovo-iónovému akumulátoru používanému vo vašom elektrickom náradí.

Upozornenie: Akumulátor sa dodáva v čiastočne nabitom stave. Aby ste zaručili plný výkon akumulátora, pred prvým použitím ho úplne nabite v nabíjačke.

Lítiovo-iónové akumulátory možno kedykol'vek dobíjať bez toho, aby to negatívne ovplyvnilo ich životnosť. Prerušenie nabíjania takýto akumulátor nepoškodzuje.

Lítiovo-iónový akumulátor je vďaka „Electronic Cell Protection (ECP)“ chránený proti hlbokému vybitiu. Ked’ je akumulátor vybitý, elektrické náradie sa pomocou ochranného obvodu vypne: Pracovný nástroj sa už nepohybuje.

▶ Po automatickom vypnutí elektrického náradia už viac nestláčajte vypínač. Akumulátor by sa mohol poškodít. Dodržiavajte upozornenia týkajúce sa likvidácie.

Vyberanie akumulátora

Akumulátor (8) je vybavený dvoma blokovacími stupňami, ktoré majú zabrániť tomu, aby pri neúmyselnom stlačení odistovacieho tlačidla (9) akumulátor nevypadol. Kým sa akumulátor nachádza v elektrickom náradí, je pridržiavaný v správnej polohe pomocou pružiny.

Na vybratie akumulátora (8) stlačte odistovacie tlačidlo (9) a akumulátor vytiahnite z elektrického náradia. Nepoužívajte pritom neprimeranú silu.

Indikácia stavu nabitia akumulátora

Zelené LED kontrolky indikácie stavu nabitia akumulátora zobrazujú stav nabitia akumulátora. Z bezpečnostných dôvodov je zistovanie stavu nabitia možné len vtedy, ked'je elektrické náradie zastavené.

Stlačte tlačidlo pre indikáciu stavu nabitia palebo, aby sa zobrazil stav nabitia. Je to možné aj vtedy, keď je akumulátor vybratý.

Ak po stlačení tlačidla pre indikáciu stavu nabitia nesvieti žiadna LED kontrolka, akumulátor je chybný a musí sa vymenit.

Upozornenie: Stav nabitia akumulátora sa zobrazuje aj na používatel'skom rozhraní (5) (pozri „Ukazovatele stavu“, Stránka 195).

Typ akumulátora GBA 18V...

LED kontrolky Kapacita

Montáž ochranného zariadenia

Pred všetkými prácami na elektrickom náradí (napríklad údržba, výmena nástroja a podobne), ako aj pri jeho preprave a uskladnení vyberte akumulátor z elektrického náradia. V prípade neúmyselného aktivovania vypínača hrozí nebezpečenstvo poranenia.

Upozornenie: Po zlomení brúsneho kotúča počas prevádzky alebo pri poškodení upínacích zariadení na ochrannom kryte/na elektrickom náradí sa musí elektrické náradie bezodkladne zaslať zákazníckemu servisu. Adresu si pozrite v odseku „Zákaznícka služba a poradenstvo ohľadom použitia“.

Ochranný kryt na brúsenie

Ochranný kryt (11) položte na uchytenie na elektrickom náradí tak, aby sa kódovacie narážky ochranného krytu zhodovali s uchytením. Stlačte a pritom držte odistovaciu páčku (1). Ochranný kryt (11) položte na krk vretena tak, aby okraj ochranného krytu dosadal na prírubu elektrického náradia a ochranný kryt otáčajte, kým zretelne počutelne nezapadne. Nastavte polohu ochranné- ho krytu (11) podľa požiadaviek príslušnej práce. Zatlačte na odistovaciu páčku (1) nahor a otočte ochranný kryt (11) do požadovanej polohy.

Nastavte ochranný kryt(11) vždy tak, aby všetky 3 červené výstupky odisťovacej páčky (1)zapadali do príslušných výrezov ochranného krytu (11).
▶ Ochranný kryt (11) nastavte tak, aby sa zabránilo odlietavaniu iskier do smeru obsluhujúcej osoby.
▶ Ochranný kryt (11) sa smie otočit len pri aktivovaní odistovacej pácky (1) ! V opačnom prípade sa elektrické náradie nesmie v žiadnom prípade používať d'alej a musí sa odovzdat na opravu do zákazníckeho servisu.

Upozornenie: Kódovacie výstupky na ochrannom kryte (11) zaistia, že sa na elektrické náradie dá namontovať len vhodný ochranný kryt.

Ochranný kryt na rezanie

▶ Pri rezaní s brúsnymi prostriedkami so spojivom používajte vždy ochranný kryt na rezanie (13).
▶ Pri rezaní do kameňa sa postarajte o dostatočné odsávanie prachu.

Ochranný kryt na rezanie (13) sa montuje tak ako ochranný kryt na brúsenie (11).

Odsávací kryt na rezanie s vodiacimi sánkami

Odsávací kryt na rezanie s vodiacimi sánkami (23) sa montuje tak ako ochranný kryt na brúsenie (11).

Prídavná rukovát

▶ Svoje elektrické náradie používajte iba s prídavnou ru- kovátou (10).

Naskrutkujte prídavnú rukovát (10) v závislosti od spôsobu práce na pravú alebo ľavú stranu na hlave prevodovky.

Prídavná rukovát's mäkkou podložkou tlmiacou vibrácie

Prídavná rukovat's mäkkou podložkou tlmiacou vibrácie umožňuje prácu so zníženými vibráciami a súčasne

prácu príjemnú a bezpečnú.

▶ Na prídavnej rukoväti nerobte v žiadnom prípade nejaké zmeny.

Ked' je prídavná rukovát' poškodená, d'alej ju už nepoužívajte.

Ochrana rúk

Pred prácou s miskovitou/kotúčovou kefou(21) alebo diamantovou vrtacou korunkou (22) namontujte vždy ochranu rúk (17).

Upevnite ochranu rúk (17) s prídavnou rukovätou (10).

Montáž a demontáž brúsnych nástrojov

Pred všetkými prácami na elektrickom náradí (napríklad údržba, výmena nástroja a podobne), ako aj pri jeho preprave a uskladnení vyberte akumulátor z elektrického náradia. V prípade neúmyselného aktivovania vypínača hrozí nebezpečenstvo poranenia.
Nedotýkajte sa brúsnych a rezacích kotúčov, kým neochladnú. Kotúče sú pri práci veľmi horúce.
▶ Používajte len originálne pracovné nástroje X-LOCK, ktoré majú logo X-LOCK. Len s originálnymi pracovnými nástrojmi X-LOCK bude zaistené, že sa dodrží upínacia hrúbka max. 1,6 mm. Váčšia upínacia hrúbka môže spôsobit, že upnutie nebude bezpečné, následkom čoho by sa mohol pracovný nástroj uvoľniť.
Pracovné nástroje X-LOCK si nevyžadujú prídavnú upínaciu a opornú prírubu.
Dbajte na to, aby použité náradie a upínanie neboli zdeformované a boli bez nečistôt a častic prachu.

Zohl'adnite rozmery brúsnych nástrojov.

Zabezpečte, aby obidve X-LOCK západky boli otvorené (pozri nasledujúci obrázok), prv než namontujete pracovný nástroj X-LOCK.

V prípade potreby vyčistite oblast medzi obidvomi západkami X-LOCK.

Montáž brúsneho nástroja

Brúsny/rezací/vejárovitý brúsny kotúč položte vycentrovane, paralelne s dosadacou plochou a správnou stranou nahor na X-LOCK upínanie.
② Zatlačte kotúč v smere upínania.
③ Kotúč počutel'ne zapadne. Neaktivujte páčku (3).

▶ Po montáži skontrolujte, či hrana brúsneho nástroja (4) nie je vyššie ako referenčná plocha (5), aby bola správne namontovaná. Ak je hrana vyššie, upínanie sa musí vyčistiť alebo brúsny nástroj sa nesmie použit.

Pred demontázou brúsneho/rezacieho/vejárovitého brúsneho kotúča: Zabezpečte, aby sa elektrické náradie za- stavilo.

Demontáž brúsneho nástroja

① Otvorte páčku (3).
② Brúsny/rezací kotúč/vejárovitý brúsny kotúč sa uvolní.
③ Brúsny/rezací kotúč/vejárovitý brúsny kotúč sa môže vybrať.

Poradie montáže je viditel'né na grafickej strane.

Pri demontáži otvorte páčku (3) a vyberte pracovný nástroj.

Môžete používať všetky brúsne nástroje vymenované v tomto návode na používanie.

Prípustné otáčky [ot/min] alebo obvodová rýchlost [m/s] používaných brúsnych nástrojov musia zodpovedať minimálne údajom v nasledujúcej tabul’ke.

Preto venujte pozornosť prípustným otáčkam alebo obvo- dovej rýchlosti na etikete brúsneho nástroja.

Max. [mm] [mm]

Dbd[min

-1] [m/s]

125 7 22,2 9 000 80

125--900080

75 30 - 9 000 45

82--900080

Otočenie hlavy prevodovky

GWX 18V-10 / GWX 18V-10 C

Pred všetkými prácami na elektrickom náradí (napríklad údržba, výmena nástroja a podobne), ako aj pri jeho preprave a uskladnení vyberte akumulátor z elektrického náradia. V prípade neúmyselného aktivovania vypínača hrozí nebezpečenstvo poranenia.

Hlavu prevodovky môžete otáčať v jednotlivých krokoch po 90°. Takýmto spôsobom možno dať pri speciálnych prípadoch použitia vypínač náradia do najvhodnejšej polohy z hl'adiska manipulácie, napríklad pre l'aváka.

Úplne vytočte 4 skrutky.

Hlavu prevodovky opatrne a bez odobratia z krytu otočte do novej pozície. Opät dotiahnite 4 skrutky.

Odsávanie prachu a triesok

Prach z niektorých materiálov, napr. z náterov obsahujúcich olovo, z niektorých druhov dreva, minerálov a kovu môže byť zdraviu škodlivý. Kontakt s takýmto prachom alebo jeho vdychovanie môže vyvolávať alergické reakcie a/alebo ochore-nia dýchacích ciest používatel’a alebo osób, ktoré sa nachá-dzajú v blízkosti.

Určité druhy prachu, ako napríklad prach z dubového alebo z bukového dreva, sa považujú za rakovinotvorné, predovšetkým v spojení s prídavnými látkami, ktoré sa používajú na ošetrenie dreva (chróman, prostriedky na ochranu dreva).

Materiál, ktorý obsahuje azbest, smú opracovávať len odborníci.

• Používajte podľa možnosti také odsávanie prachu, ktoré je pre daný materiál vhodné.
• Postarajte sa o dobré vetranie svojho pracoviska.
• Odporúčame používať masku na ochranu dýchacích ciest s filtrom triedy P2.

Dodržiavajte aj predpisy vašej krajiny týkajúce sa obrábaných materiálov.

Zabráňte usadzovaniu a hromadeniu prachu na pracovisku. Prach sa môže l'ahko zapálít.

Prevádzka

Uvedenie do prevádzky

Vloženie akumulátora

Zasuňte nabitý akumulátor (8) z prednej strany do pätky elektrického náradia tak, aby sa akumulátor spoľahlivo zaaretoval.

Zapínanie/vypínanie

Na vypnutie elektrického náradia uvoľnite vypínač (6), príp. ked’ je zaaretovaný, potlačte vypínač (6) krátko vzadu nadol a potom ho uvoľnite.

Brúsne nástroje pred použitím skontrolujte. Brúsny nástroj musí byť bezchybne namontovaný a musí sa dať voľne otáčat’. Vykonajte skúšobný chod aspoň počas 1 minúty bez zaťaženia. Nepoužívajte žiadne po-

škodené, zdeformované alebo vibrujúce brúsne nástroje. Poškodené brúsne nástroje môžu prasknút a spôsobit zranenia.

Pri náhlom ráze elektrického náradia, napr. zablokovaní v reze, sa prívod prúdu k motoru elektronicky preruší. Pritom bliká LED pracovné osvetlenie (4) nabielo a indikácia stavu (28) načerveno.

Ochrana pred opätovným spustením

Pri aktivovanej ochrane proti opätovnému spusteniu bliká indikácia stavu (28) načerveno.

Na opätovné uvedenie do prevádzky dajte vypínač (6) do vypnutej pozície a znovu zapnite elektrické náradie.

Vypínanie pri náraze

Integrované vypínanie pri náraze vypne elektrické náradie, hned' ako spadne na zem. Pritom bliká indikácia stavu (28) načerveno. Na opätovné uvedenie do prevádzky dajte vypínač (6) do vypnutej pozície a znovu zapnite elektrické náradie.

Používatel'ské rozhranie (pozri obrázok B)

Používatel'ské rozhranie (5) slúži na predvol'bu otáčok a na zobrazenie stavu elektrického náradia.

Predvol'ba otáčok

GWX 18V-10 SC

Tlačidlom predvol'by otáčok (27) môžete aj počas prevádzky predvolit potrebné otáčky. Údaje v nasledujúcej tabul'ke sú odporúčanými hodnotami.

Materiál Použitie Pracovný nástroj Stupeň predvol'by otá-			GWX 18V-10 SC(125 mm)[ min^-1 ]
		čok
Kov Brúšenie kefou, odstraňo-vanie hrdze	Miskovitá kefa 1 4 500
Nehrdzavejúca ocel'Brúšenie Fíbrový kotúč 2 6 000
Kov Obrusovanie nahrubo Brúsny kotúč 3 9 000
Kov Rezanie Rezací kotúč 3 9 000
Kameň Rezanie Diamantový rezací kotúč	a vodiace sane (rezanie kameňa je povolené len s vodiacimi saňami)	3 9 000

Uvedené hodnoty stupňov otáčok sú orientačné.

▶ Menovité otáčky príslušenstva musia byť minimálne rovnaké ako maximálne otáčky vyznačené na elektric-

kom náradí. Príslušenstvo, ktoré sa otáča rýchlejšie, ako sú jeho menovité otáčky, sa môže zlomiť a rozletiet.

196 | Slovenčina

Ukazovatele stavu

Indikácia stavu nabitia akumulátora (používatel'ské ro-zhranie) (25)	Význam/príčina Riešenie
Zelená Akumulátor je nabitý –
Žltá Akumulátor je takmer vybitý Akumulátor čoskoro vymeňte, príp. nabite
Červená Akumulátor vybitý Akumulátor vymeňte, príp. nabite

Indikácia ochrany proti preťaženiu (29)	Význam/príčina Riešenie
Žltá Kritická teplota je dosiahnutá (motor, elektro-nika, akumulátor)		Elektrické náradie nechajte bežať na vol’nobeh a vychladnúť
Červená Elektrické náradie je prehriate a vypne sa Elektrické náradie nechajte vychladnúť

Indikácia stavu elektrického Význam/príčina Riešenie náradia (28)
Zelená Stav OK –
Žltá Kritická teplota je dosiahnutá alebo akumulátor je takmer vybitý		Elektrické náradie nechajte bežať na vol’nobeh a vychladnúť alebo akumulátor čoskoro vymeňte, príp. nabite
Červené neprerušované svetlo Elektrické náradie je prehriate alebo akumulátor je vybitý		Elektrické náradie nechajte vychladnúť alebo akumulátor vymeňte, príp. nabite
Červené blikajúce svetlo Aktivovalo sa vypínanie pri spätnom ráze, ochrana proti opätovnému spusteniu alebo vypínanie pri náraze		Elektrické náradie vypnite a opat zapnite
Blikajúca modrá Elektrické náradie je spojené s mobilným za- riadením alebo nastavenia sa prenesú		–

Funkcie konektivity

V spojení s Bluetooth ^* Low Energy Module sú k dispozícii nasledujúce funkcie konektivity pre elektrické náradie:

• Zaregistrovanie a personalizácia
  – Kontrola stavu, poskytovanie výstražných hlásení
• Všeobecné informácie a nastavenia
• Spravovanie

Informácie o Bluetooth ^® Low Energy Module nájdete v príslušnom návode na obsluhu.

Upozornenia týkajúce sa prác

Elektrické náradie s vloženým Bluetooth Low Energy Module je vybavené rádiovým rozhraním. Dodržiavajte lokálne prevádzkové obmedzenia, napríklad v lietadlách alebo nemocniciach.
Pozor pri vytváraní drážok do nosných stien, pozrite si odsek „Upozornenia týkajúce sa statiky“.
Obrobok upnite, pokial' bezpečne neleží pôsobením vlastnej hmotnosti.
Elektrické náradie nezaťažujte tak intenzívne, že dôjde k jeho zastaveniu.
Po veľkom zaťažení nechajte elektrické náradie ešte niekol’ko minút spustené pri vol’nobežnom chode, aby sa vkladací nástroj ochladil.

▶ Nepoužívajte toto elektrické náradie so stojanom na rozbrusovanie.
Pokial dôjde k elektrostatickému nabitiu elektrického náradia, integrovaná elektronika vypne elektrické náradie. Pre uvedenie elektrického náradia do prevádzky posuňte odistovaciu páčku dopredu a potom stlačte vypínač (6) nahor.
Nedotýkajte sa brúsnych a rezacích kotúčov, kým neochladnú. Kotúče sú pri práci veľmi horúce.

Obrusovanie nahrubo

Nikdy nepoužívajte na obrusovanie nahrubo rezacie kotúče.

Uhlom priloženia 30° až 40° získate pri obrusovaní nahrubo ten najlepší výsledok pri práci. Elektrickým náradím pohy-bujte sem a tam, s aplikovaním mierneho tlaku. Obrobok sa tak príliš nezohreje, nesfarbí sa a nevzniknú ryhy.

Vejárovitý brúsny kotúč

S vejárovitým brúsnym kotúčom (príslušenstvo) môžete opracovávať aj zvlnené povrchy a profily. Vejárovité brúsne kotúče majú podstatne dlhšiu životnosť, nižšiu úroveň hluku a nižšie teploty pri brúsení ako bežné brúsne kotúče.

Rezanie kovu

▶ Pri rezaní s brúsnymi prostriedkami so spojivom používajte vždy ochranný kryt na rezanie (13).

Pri rozbrusovaní pracujte s miernym posúvaním, ktoré je prispôsobené obrábanému materiálu. Nevytvárajte žiadny tlak na rezací kotúč, nevzpriečte ho a nevykonávajte ani oscilačný pohyb.

Dobiehajúce rezacie kotúče nebrzdite bočným protitlakom.

Pri rezaní profilov a štvorhranných rúr je najlepšie priloženie na najmenšom priereze.

Rezanie kameňa (pozri

obrázok A)

▶ Pri rezaní do kameňa sa postarajte o dostatočné odsávanie prachu.
▶ Používajte masku na ochranu proti prachu.
Elektrické náradie sa smie používať iba na rezanie/ brúsenie nasucho.

Na rezanie kameňa je najlepšie používať diamantový rezací kotúč.

Pri použití odsávacieho krytu na rezanie s vodiacimi saňami (23) musí byť vysávač schválený na vysávanie prachu z kameňa. Firma Bosch ponúka vhodné vysávače.

Zapnite elektrické náradie a priložte ho prednou časťou vodiacich saní na obrobok. Posúvajte elektrické náradie s miernym posúvaním, prispôsobeným opracovávanému materiálu. Pri rezaní mimoriadne tvrdých materiálov, napríklad betónu s veľkým obsa-

hom kameňov, sa môže diamantový rezací kotúč prehriat a tým poškodit. Veniec iskier, ktorý sa vytvára na obvode diamantového rezacieho kotúča, na to výrazne upozorňuje.

V takomto prípade rezanie prerušte a nechajte diamantový rezací kotúč krátky čas bežať pri vol'nobežnom chode, pri najvyšších otáčkach, aby sa ochladil.

Badatel'ne pomalší postup pri práci a veniec iskier na obvode kotúča, sú príznakom zatupeného diamantového rezacieho kotúča. Ten sa dá opát nabrúsiť krátkymi rezmi do abrazívneho materiálu, napríklad do vápencového pieskovca.

Upozornenia týkajúce sa statiky

Drážky v nosných stenách podliehajú norme DIN 1053, časť 1 alebo ustanoveniam špecifickým pre jednotlivé krajiny. Tieto predpisy treba bezpodmienečne dodržať. Pred začatím práce si privolajte na pomoc zodpovedného statika, architekta alebo príslušné vedenie stavby.

Upozornenia týkajúce sa optimálneho zaobchádzania s akumulátorom

Chráňte akumulátor pred vlhkostou a vodou.

Akumulátor skladujte iba pri teplote v rozsahu od -20 °C do 50 °C. Nenechávajte akumulátor napríklad v lete položený v automobile.

Príležitostne vyčistite vetracie štrbiny akumulátora čistým, mäkkým a suchým štetcom.

Výrazne skrátená doba prevádzky akumulátora po nabití signalizuje, že akumulátor je opotrebovaný a treba ho vymenit za nový.

Dodržiavajte upozornenia týkajúce sa likvidácie.

Údržba a servis

Údržba a čistenie

Pred všetkými prácami na elektrickom náradí (napríklad údržba, výmena nástroja a podobne), ako aj pri jeho preprave a uskladnení vyberte akumulátor z elektrického náradia. V prípade neúmyselného aktivovania vypínača hrozí nebezpečenstvo poranenia.
Elektrické náradie a jeho vetracie štrbiny udržiavajte vždy v čistote, aby ste mohli pracovať dobre a bezpečne.

Zákaznícka služba a poradenstvo ohľadom použitia

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy a informácie o náhradných dieloch nájdete tiež na: www.bosch-pt.com

V prípade otázok týkajúcich sa našich výrobkov a príslušenstva Vám ochotne pomôže poradenský tím Bosch.

V prípade akýchkol'vek otázok a objednávok náhradných dielov uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.

Slovakia

Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.sk

Transport

Priložené lítiovo-iónové akumulátory podliehajú požiadav-kám na transport nebezpečného nákladu. Tieto akumulátory smie používatel'náradia prepravovať po cestách bez d'alších opatrení.

Pri zasielaní tretími osobami (napr.: leteckou dopravou alebo prostredníctvom špedície) treba rešpektovať osobitné požiadavky na obaly a označenie. V takomto prípade treba pri príprave zásielky bezpodmienečne konzultovať s odborníkom na prepravu nebezpečného tovaru.

Akumulátory zasielajte iba vtedy, ak nemajú poškodený obal. Otvorené kontakty prelepte a akumulátor zabaľte tak, aby sa v obale nemohol posúvať. Rešpektujte aj prípadné doplňujúce národné predpisy.

Likvidácia

Ručné elektrické náradie, príslušenstvo a obal treba dať na recykláciu zodpovedajúcu ochrane životného prostredia.

Podl'a Európskej smernice 2012/19/EÚ sa musí nepoužitelné elektrické náradie a podl'a európskej smernice 2006/66/ES sa musia poškodené alebo opotrebované akumulátory/batérie zbierať separovane a treba ich dávať na recykláciu v súlade s ochranou životného prostredia.

Akumulátory/batérie:

Li-Ion:

Dodržujte pokyny uvedené v časti Transport (pozri „Transport“, Stránka 197).

Magyar
