| Tip produs | Polizor unghi profesional |
| Marcă | Bosch |
| Model | GWS 750 S Professional |
| Putere nominală | 750 W |
| Turație la mers în gol | 11 000 rpm |
| Diametru disc max. | 125 mm |
| Filet ax | M14 |
| Greutate | 1,9 kg |
| Dimensiuni (L x Î) | 298 x 72 mm |
| Alimentare | 230 V ~ 50 Hz |
| Protecție anti-repornire | Da |
| Pornire progresivă | Nu |
| Viteză electronică constantă | Nu |
| Mâner Softgrip | Da |
| Întrerupător de siguranță | Da (întrerupător glisant cu 2 poziții) |
| Capac de protecție | Furnizat, reglabil fără unelte |
| Mâner suplimentar | Da, înșurubat pe ambele părți |
| Întreținere și curățare | Curățați fantele de ventilație regulat; înlocuiți cărbunii uzați |
| Piese de schimb și reparabilitate | Cărbuni, întrerupător, suport disc, capac; reparabil la centru agreat Bosch |
| Grad de protecție | IP20 |
Întrebări frecvente - GWS 750 S Professional BOSCH
Întrebările utilizatorilor despre GWS 750 S Professional BOSCH
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Polizor în format PDF gratuit! Găsiți manualul dvs. GWS 750 S Professional - BOSCH și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. GWS 750 S Professional mărcii BOSCH.
MANUAL DE UTILIZARE GWS 750 S Professional BOSCH
Instrucțiuni de siguranță
Indicații generale de avertizare pentru scule electrice
AVERTIS-MENT
Citiți toate indicațiile de avertizare și instrucțiunile. Nerespectarea indicațiilor de avertizare și a
instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave.
Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.
Termenul "sculă electrică" folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) sau la sculele electrice cu acumulator (fără cablu de alimentare).
Siguranța la locul de muncă
- Mențineți-vă sectorul de lucru curat și bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente.
Nu lucrați cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii.
Nu permiteți accesul copiilor și al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenția puteți pierde controlul.
Siguranță electrică
▶ Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificați niciodată ştecherul. Nu folosiți fișe adaptoare la sculele electrice cu împământare (legate la masă). Ştecherele nemodificate și prizele corespunzătoare diminuează riscul de electrocutare.
Evitați contactul corporal cu suprafețe împământate sau legate la masă ca țevi, instalații de încălzire, plite și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă.
Feriți sculele electrice de ploaie sau umezeală.
Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.
Nu schimbați destinația cablului. Nu folosiți niciodată cablul pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în mișcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare.
Atunci când lucrați cu o sculă electrică în aer liber, folosiți numai cabluri prelungitoare adecvate pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare.
Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiți o alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare.
Siguranța persoanelor
Fiți atenți, aveți grijă de ceea ce faceți și procedați rațional atunci când lucrați cu o sculă electrică. Nu folosiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării sculelor electrice poate duce la răniri grave.
Purtați echipament personal de protecție. Purtați întoteauna ochelari de protecție. Purtarea echipamentului personal de protecție, ca masca pentru praf, încălțăminte de siguranță antiderapantă, casca de protecție sau protecția auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor.
Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce accumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.
Înainte de pornirea sculei electrice îndepăratați cleștii de reglare sau cheile fixe din aceasta. O cheie sau un clește atașat la o componentă rotativă a sculei electrice poate provoca răniri.
Nu vă întindeți pentru a lucra cu scula electrică. Mențineți-vă întotdeauna stabilitatea și echilibrul. Astfel veți putea controla mai bine scula electrică în situații neașteptate.
Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul, îmbrăcămintea și mănușile de piesele aflate în mișcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mișcare.
Dacă pot fi montate echipamente de aspirare și colectare a prafului, asigurați-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.
Utilizarea și manevrarea atentă a sculelor electrice
Nu suprasolicitați scula electrică. Folosii pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.
Nu folosiți scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată.
Scoateți ștecherul afară din priză și/sau îndepărtați accumulatorul, înainte de a executa reglaje, a schimba accesorii sau de a depozita sculele electrice. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice.
292|Română
Păstrați sculele electrice nefolosite la loc inaccesibil copiilor și nu lăsați să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucțiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experiență.
Intrețineți sculele electrice. Verificați alinierea corespunzătoare, controlați dacă, componentele mobile ale sculei electrice nu se blochează, sau dacă există piese rupte sau deteriorate care să afecteze funcționarea sculei electrice. Înainte de utilizare dați la reparat scula electrică defectă. Cauza multor accidente a fost întreținerea necorespunzătoare a sculelor electrice.
▶ Mențineți bine dispozitivele de tăiere bine ascuțite și curate. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor.
▶ Folosiți scula electrică, accesoriiile, dispositivele de lucru etc. conform prezentelor instrucțiuni, ținând cont de condițiile de lucru și de activitatea care trebuie desfășurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase.
Manevrarea și utilizarea atentă a sculelor electrice cu accumulator
Încărcați acumulatorii numai în încărcătoarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de accumulator este folosit la încărcarea altor tipuri de accumulator decât cele prevăzute pentru el, există pericol de incendiu.
▶ Folosiți numai acumulatori special destinați sculelor electrice respective. Utilizarea altor acumulatori poate duce la răniri și pericol de incendiu.
Feriți acumulatorii nefolosiți de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca şuntarea bornelor. Un scurtcircuit între bornele acumulatorului poate duce la arsuri sau incendiu.
În cazul utilizării greșite, se poate scurge lichid din acumulator; evitați contactul cu acesta. În cazul contactului accidental cu acesta, clătiți cu apă zona afectată. În cazul contactului lichidului cu ochii, consultați de asemenea un medic. Lichidul scurs din acumulator poate produce iritații ale pielii sau arsuri.
Întreținere
Încredințați scula electrică pentru reparare personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța sculei electrice.
Instrucțiuni de siguranță pentru polizoare unghiulare
Instrucțiuni de siguranță comune pentru operații de rectificare, șlefuire cu hârtie abrazivă, lucrul cu perii de sărmă, lustruire sau tăiere cu disc abraziv
Această sculă electrică se va folosi ca polizor, mașină de șlefuit cu hârtie abrazivă, perie din sărmă sau mașină de debitat. Citiți toate avertizările, instrucțiunile, ilustrațiile și specificațiile puse la dispoziție împreună cu această sculă electrică.
Nerespectarea instructiunilor mentionate mai jos poate duce la electrocutare, incendiu și/sau vătămări corporale grave.
Nu se recomandă utilizarea acestei scule electrice pentru operații de lustruire. Operațiile pentru care această sculă electrică nu este destinată, pot fi periculoase și provoca vătămări corporale.
Nu folosiți accesorii care nu sunt prevăzute în mod special și recomandate de către producătorul sculei electrice. Faptul în sine că accesoriiul poate fi fixat pe scula dumneavoastră electrică nu garantează utilizarea sa sigură.
Turația admisă pentru accesoriu trebuie să fie cel puțin egală cu turația maximă specificată pe scula electrică. Accesoriiile cu o turație mai mare decât cea admisă se pot rupe și pot fi aruncate în toate părțile.
Diametrul exterior și grosimea accesoriiilor trebuie să corespundă dimensiunilor sculei dumneavoastră electrice. Accesoriiile greșit dimensionate nu pot fi protejate sau controlate în mod corespunzător.
Prinderea filetată a accesoriiilor trebuie să se potrivească cu filetul arborelui de polizat. Pentru accesoriiile montate cu flanșe, orificiul accesoriiului trebuie să se potrivească cu diametrul flanșei.
Accesoriiile care nu se potrivesc exact pe arborele de polizat se rotesc neuniform, vibrează foarte puternic și pot duce la pierderea controlului.
Nu utilizati accesorii deteriorate. Înainte de fiecare utilizare verificați dacă accesoriiile precum discurile de șlefuire nu sunt rupte sau fisurate, dacă discurile suport nu sunt fisurate, rupte sau uzate, dacă perile din sârmă nu au fire desprinse sau rupte. Dacă scula electrică sau accesoriiul cade pe jos, verificați dacă nu s-a deteriorat sau montați un accesoriu nedeteriorat. După ce ați controlat și montat accesoriiul, țineți-vă pe dumneavoastră și pe persoanele aflate în preajmă în afara planului de rotație al accesoriiului și lăsați scula electrică să meargă în gol un minut la turația nominală. În mod normal, accesoriiile deteriorate se rup în această perioadă de probă.
Purtați echipament personal de protecție. În funcție de utilizare, purtați o vizieră de protecție, ochelari de protecție transparenti sau ochelari de protecție cu lentilă. Dacă este cazul, purtați mască de protecție împotriva prafului, protecție auditivă, mănuși de protecție sau șorț special care să vă ferească de micile
aşchii și fragmente desprinse din piesa de lucru.
Echipamentul de protectie a ochilor trebuie să vă poată proteja ochii de corpurile străine aflate în zbor, apărute în cursul diferitelor operații. Masca de protectie împotriva prafului sau masca de protectie a respirației trebuie să filtreze particulele generate de aplicația dumneavoastră.. Expunerea prelungită la zgomot puternic poate provoca pierderea auzului.
Aveți grijă ca spectatorii să păstreze o distanță sigură față de sectorul dumneavoastră de lucru. Oricine pătrunde în sectorul de lucru trebuie să poarte echipament personal de protecție. Fragmente din piesa de lucru sau accesoriiile rupte pot zbura necontrolat și provoca răniri chiar în afara sectorului direct de lucru.
▶ Tineți scula electrică numai de mânerele izolate atunci când executați lucrări la care accesoriiul de tăiere poate nimeri conductori electrici ascunși. Contactul accesoriiului de tăiere cu un conductor "sub tensiune" poate pune "sub tensiune" componentele metalice ale sculei electrice și provoca electrocutarea operatorului.
Nu puneți niciodată jos scula electrică înainte ca accesoriiul să se fi oprit complet. Accesoriiul care se rotește poate ajunge în contact cu suprafața de sprijin, fapt care vă poate face să pierdeți controlul asupra sculei electrice.
Nu lăsați scula electrică să funcționeze în timp ce o transportați. În urma unui contact accidental cu accesoriiul care se rotește, acesta vă poate prinde îmbrăcămintea și chiar pătrunde în corpul dumneavoastră.
Curățați regulat fantele de aerisire ale sculei dumneavoastră electrice. Ventilatorul motorului atrage praf în carcasă iar acumularea excesivă de pulberi metalice poate provoca pericole electrice.
Nu folosiți scula electrică în apropierea materialelor inflamabile. Scânteile pot duce la aprinderea acestor materiale.
Nu folosiți accesorii care necesită agenți de răcire lichizi. Folosirea apei sau a altor agenți de răcire lichizi poate duce la electrocutare sau șoc electric.
Recul și avertismente corespunzătoare
Reculul este reacția bruscă, apărută la agățarea sau blocarea unui disc de șlefuire, disc suport, o perie de sărmă sau oricare alt accesoriu care se rotește. Agățarea sau blocarea duce la oprirea rapidă a accesoriuului care se rotește, ceea ce face ca scula electrică necontrolată să fie accelerată în punctul de blocare, în sens contrar direcției de rotație a accesoriuului.
Dacă, de exemplu, un disc de șlefuire se agață sau se blochează în piesa de lucru, marginea discului de șlefuire care penetrează direct piesa de lucru, se poate prinde în aceasta și duce astfel la smulgerea discului de șlefuire sau provoca recul. Discul de șlefuire se va deplasa spre operator sau în sens opus acestuia, în funcție de direcția de rotație a discului în punctul de blocare. În aceste condiții, discurile de șlefuire se pot chiar rupe.
Reculul este consecinta utilizării greşite și/sau defectuoase a sculei electrice și poate fi evitat prin măsuri preventive adecvate, precum cele descrise în continuare.
▶ Tineți ferm scula electrică și aduceți-vă corpul și brațele într-o poziție în care să puteți controla forțele de recul. Folosiți întotdeauna mânerul auxiliar, dacă acesta există, pentru a avea un control maxim asupra forțelor de recul sau a momentului de reacție din timpul pornirii. Operatorul poate controla momentele de reacție sau forțele de recul prin măsuri preventive adecvate.
Nu apropiati niciodată mâinile de accesoriiul aflat în mișcare de rotație. În caz de recul accesoriiul se poate deplasa peste mâna dumneavoastră.
Nu vă poziționați corpul în zona de mișcare a sculei electrice în caz de recul. Reculul proiectează scula electrică în direcție opusă mișcării discului de șlefuire din punctul de blocare.
Lucrați extrem de atent în zona colțurilor, muchiilor ascuțite, etc. Evitați ricoșarea accesoriului și blocarea acestuia. Accesoriiul care se rotește are tendința să se blocheze în colțuri, pe muchii ascuțite sau când ricoșează în urm izbirii și poate duce la pierderea controlului în caz de recul.
Nu folosiți un lanț de ferăstrău pentru scobire în lemn sau pânze dințate. Astfel de pânze provoacă frecvent recul și pierderea controlului.
Avertismente specifice privind operațiile de șlefuire și tăiere cu disc abraziv
▶ Folosiți numai discuri recomandate pentru scula dumneavoastră electrică și o apărătoare de protecție specifică, prevăzută pentru discul selectat. Discurile care nu sunt prevăzute pentru această sculă electrică, nu pot fi protejate în mod corespunzător, fiind nesigure.
▶ Discurile cu degajare trebuie să fie astfel montate încât suprafața lor de șlefuire să se afle sub planul apărătoarei. Un disc montat incorect, care este proiectat prin planul apărătoarei nu poate nu poate fi protejat corespunzător.
Apărătoarea de protecție trebuie fixată sigur pe scula electrică și astfel ajustată încât să atingă un grad maxim de siguranță în exploatare și numai o portiune extrem de mică a discului să rămână expusă spre operator. Apărătoarea de protecție protejează operatorul de fragmentele desprinse prin șlefuire, atingerea accidentală a discului și de scânteile care ar putea provoca aprinderea hainelor.
▶ Discurile trebuie folosite numai pentru aplicațiile recomandate. De exemplu: nu șlefuiți cu partea laterală a unui disc de tăiere. Discurile de tăiere sunt destinate șlefuirii periferice, exercitarea unor forțe laterale asupra acestor discuri putând duce la ruperea lor.
▶ Folosiți întotdeauna flanșe de prindere nedeteriorate, având dimensiuni și forme corespunzătoare discului selectat. Flanșele adecvate sprijină discul, reducând astfel pericolul ruperii acestuia. Flanșele pentru discuri de
294|Română
tăiere pot fi diferite față de flanșele pentru discuri de șlefuire.
▶ Nu folosiți discuri de șlefuire uzate, provenind de la scule electrice mai mari. Discurile destinate sculelor electrice mai mari nu sunt concepute pentru turațiile mai înalte le sculelor electrice mai mici și se pot rupe.
Avertismente suplimentare specifice pentru operațiile de tăiere cu disc abraziv
Nu "blocați" discul de tăiere sau nu exercitați o forță de apăsare prea mare. Nu încercați să executați tăieri prea adânci. O supraîncărcare a discului mărește solicitarea acestuia și tendința sa de a devia sau răsuci și bloca în fanta de tăiere, apărând astfel posibilitatea unui recul sau a ruperii discului.
Nu vă poziționați corpul pe aceeași linie cu discul și în spatele discului care se rotește. Dacă, în punctul de tăiere, discul se deplasează în direcție opusă corpului dumneavoastră, un eventual recul ar putea arunca discul care se rotește cât și scula electrică direct spre dumneavoastră.
Când discul se blochează sau dacă întrerupeți tăierea dintr-un anumit motiv, opriți scula electrică și țineți-o nemișcată până când discul se oprește complet. Nu încercați niciodată să scoateți discul din fanta de tăiere cât timp discul încă se mai rotește, în caz contrar existând pericol de recul. Identificați și eliminați cauza blocării discului.
Nu reîncepeti operația de tăiere cât timp discul se mai află în piesa de lucru. Lăsați discul să atingă turația maximă și introduceți din nou cu grijă discul în tăietură. Discul s-ar putea bloca, sări afară din piesa de lucru sau provoca recul, în cazul în care scula electrică este repornită cu discul introdus în piesa de lucru.
▶ Sprijiniti panourile sau piesele supradimensionate pentru a reduce la minimum riscul de blocare a discului și de recul. Piesele de lucru mari se pot încovoia sub propria greutate. Piesele trebuie sprijinite pe ambele părți ale discului, atât în apropierea liniei de tăiere cât și la margine.
▶ Lucrați cu atenție deosebită la “tăierile tip buzunar” în pereți sau alte zone greu vizibile. Discul care pătrunde în material poate tăia țevi de gaze sau de apă, cabluri electrice sau obiecte care să provoace recul.
Instrucțiuni de siguranță specifice pentru operații de șlefuire cu hârtie abrazivă
Nu folosiți foi de hârtie abrazivă supradimensionate. La alegerea hârtiei abrazive, respectați recomandările fabricantului. Foile de hârtie abrazivă care depășesc marginile discului suport pot produce răniri și provoca agățarea, ruperea discului sau pot duce la recul.
Instrucțiuni de siguranță specifice pentru lucrul cu perii de sărmă
▶ Tineți seama de faptul că peria de sărmă pierde bucăți de sărmă chiar în timpul utilizării obișnuite. Nu suprasoliciați firele de sărmă printr-o apăsare prea
puternică Bucățile de sărmă desprinse pot pătrunde cu ușurință prin îmbrăcămintea subțire și/sau prin piele.
Dacă se recomandă o apărătoare de protecție pentru lucrul cu peria de sărmă, împiedicați contactul dintre discul-perie sau peria de sărmă și apărătoarea de protecție. Discul-perie sau peria de sărmă își poate mări diametrul sub sarcină și sub acțiunea forțelor centrifuge.
Instrucțiuni de siguranță suplimentare
▶ Folosiți detectoare adecvate pentru a localiza conducte de alimentare ascunse sau adresați-vă în acest scop regiei locale furnizoare de utilități.
Contactul cu conductorii electrici poate duce la incendiu și electrocutare. Deteriorarea unei conducte de gaz poate provoca explozii. Străpungerea unei conducte de apă provoacă pagube materiale.
Nu atingeți discurile de șlefuire și de tăiere înainte ca acestea să se fi răcit. Discurile se înfierbântă puternic în timpul lucrului.
Atunci când alimentarea cu energie electrică este întreruptă, de exemplu prin scoaterea accumulatorului, deblocați întrerupătorul pornit/oprit și aduceți-l în poziția oprit. Astfel veți împiedica o repornire necontrolată.
Asigurati piesa de lucru. O piesă de lucru fixată cu dispositive de prindere sau într-o menghină este ținută mai sigur decât cu mâna dumneavoastră.
În cazul deteriorării sau utilizării necorespunzătoare a acumulatorului, se pot degaja vapori. Acumulatorul poate arde sau exploda. Aerisiți bine încăperea și solicitați asistență medicală dacă starea dumneavoastră de sănătate se înrăutăște. Vaporii pot irita căile respiratorii.
▶ Nu deschideți acumulatorul. Există pericol de scurtcircuit.
În urma contactului cu obiecte ascuțite ca de exemplu cuie sau şurubelnițe sau prin acțiunea unor forțe exterioare asupra sa, accumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia accumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească.
Utilizați acumulatorul numai pentru produsele oferite de același producător. Numai astfel acumulatorul va fi protejat împotriva unei suprasolicitări periculoase.
Feriți acumulatorul de căldură, de asemenea, de exemplu, de radiații solare continue, foc, murdărie, apă și umezeală. În caz contrar, există pericolul de explozie și scurtcircuit.
▶ Atenție! În cazul utilizării sculei electrice cu Bluetooth se pot produce deranjamente ale altor echipamente și instalații, avioane și aparate medicale (de exemplu stimulatoare cardiace, aparate auditive). Bluetooth se
pot produce deranjamente ale altor echipamente și instalații, avioane și aparate medicale (de exemplu stimulatoare cardiace, aparate auditive. De asemenea, nu poate fi complet exclusă afectarea oamenilor și animalelor din imediata vecinătate. Nu utilizați scula electrică cu Bluetooth ^® în apropierea aparatelor medicale, stațiilor de benzină, instalațiilor chimice, sectoarelor cu pericol de explozie și în zonele de detonare. Nu folosiți în avioane scula electrică cu Bluetooth ^® . Evitați folosirea mai îndelungată în imediata apropiere a corpului.
Marca verbală Bluetooth®, precum și siglele sunt mărci înregistrate și proprietatea Bluetooth SIG, Inc. Orice utilizare a acestei mărci verbale/acestor sigle de către Robert Bosch Power Tools GmbH se realizează sub licență.
Descrierea produsului și a performantelor acestuia
Citiți toate indicatiile și instrucțiunile de siguranță. Nerespectarea instrucțiunilor și indicatiilor de siguranță poate provoca electrocutare, incendiu și/sau răniri grave.
Tineți seama de ilustrațiile din partea anterioară a instructiunilor de folosire.
Utilizare conform destinației
Scule electrică este destinată tăierii, degroșării și perierii metalului și pietrei fără a se folosi apă.
Pentru tăierea cu materiale abrazive aglomerate trebuie să se utilizeze o apărătoare de protectie specială pentru tăiere.
La tăierea pietrei trebuie asigurată aspirarea corespunzătoare a prafului rezultat.
Cu accesoriiile de șlefuire admise, scula electrică poate fi folosită pentru șlefuire cu hârtie abrazivă.
În cazul în care este montat Bluetooth ^a Low Energy Module GCY 30-4 datele și setările sculei electrice pot fi transferate de la scula electrică la un dispozitiv mobil prin tehnologia Bluetooth ^b fără fir.
Componentele illustrate
Numerotarea elementelor componente se referă la schita sculei electrice de pe pagina grafică.
(1) Pârghie de deblocare pentru capacul de protectie
(2) Săgeată indicatoare a direcției de rotație, de pe carcasă
(3) Tastă de blocare a axului
(4) Lampă de lucru cu LED-uri (GWS 18V-10 SC)
(5) Interfață pentru utilizator
(6) Comutator de pornire/oprire
(7) Capac modul Bluetooth
(8) Acumulator ^A)
(9) Tastă de deblocare a accumulatorului ^A)
(10) Mâner auxiliar (suprafață izolată de prindere)
(11) Apărătoare de aspirare la șlefuire ^A
(12) Capac de protectie la slefuire
(13) Flanşă de prindere cu inel O
(14) Disc de şlefuire
(15) Piuliță cu strângere rapidă cu clemă
(16) Disc-oală cu carburi metalice ^A)
(17) Capac de protectie la tăiere ^A
(18) Disc de tăiere ^A)
(19) Mâner (suprafață izolată de prindere)
(20) Arbore de polizat
(21) Apărătoare de mână ^A)
(22) Disc-suport din cauciuc ^A)
(23) Foaie abrazivă ^A)
(24) Piuliță rotundă ^A
(25) Perie oală ^A)
(26) Carotă diamantată ^A)
(27) Apărătoare de aspirare pentru tăiere cu sanie de ghidare ^A
(28) Disc diamantat ^A
(29) Indicator al stării de încărcare a accumulatorului (interfață pentru utilizator)
(30) Indicator treaptă de preselectare a turației (interfață pentru utilizator)
(31) Tastă de preselectare a turației (interfață pentru utilizator)
(32) Indicator de stare a sculei electrice (interfață pentru utilizator)
(33) Indicator de protecție la suprasarcină (interfață pentru utilizator)
A) Accesoriiile ilustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteți găsi accesoriiile complete în programul nostru de accesorii.
Date tehnice
| Polizor unghiular GWS 18V-10 C GWS 18V-10 C GWS 18V-10 C | ||
| Număr de identificare | 3 601 JG3 0.. | 3 601 JG3 2.. 3 601 JG3 1.. |
| Tensiune nominală V= 18 18 18 | ||
| Turație nominalăA) | rot/min 9000 9000 9000 | |
| Turație în golA) | rot/min - - - | |
Bosch Power Tools 1 609 92A 5FJ | (06.10.2020)
296 | Română
Polizor unghiular GWS 18V-10 C GWS 18V-10 C GWS 18V-10 C
| Diametru maxim discuri de șlefuire mm 100 115 125 | ||||
| Filet arbore de polizat M 10 M 14 M 14 | ||||
| Lungime maximă filet arbore de polizat mm 22 22 22 | ||||
| Deconectare în caz de recul ● ● ● | ||||
| Protectie la repornire ● ● ● | ||||
| Frână de întrerupere ● ● ● | ||||
| Preselectare a turației -- - | ||||
| Greutate conform EPTA-Procedure 1:2014 ^B) | ||||
| - cu mâner auxiliar cu amortizor de vibrații | kg | 2,3-3,3 | 2,3-3,3 | 2,3-3,3 |
| - cu mâner auxiliar standard | kg | 2,2-3,2 | 2,2-3,2 | 2,2-3,2 |
| Temperatură ambientă recomandată în timpul încărcării | °C | 0 ... +35 | 0 ... +35 | 0 ... +35 |
| Temperatură ambientă admisă în timpul funcționării ^C) și în timpul depozitării | °C | -20 ... +50 | -20 ... +50 | -20 ... +50 |
| Acumulatori recomandați | GBA 18V...ProCORE18V... | GBA 18V...ProCORE18V... | GBA 18V...ProCORE18V... | |
| Încărcătoare recomandate | GAL 18...GAX 18...GAL 36... | GAL 18...GAX 18...GAL 36... | GAL 18...GAX 18...GAL 36... | |
Transmiterea datelor
| Bluetooth® | Bluetooth®4.2(Low Energy) ^D) | Bluetooth®4.2(Low Energy) ^D) | Bluetooth®4.2(Low Energy) ^D) | |
| Distanța dintre semnale | s 8 8 8 | |||
| Raza maximă de acoperire a semnalului ^E) | m 30 30 30 |
A) Turația nominală conform standardului EN 60745-2-3
B) în funcție de accumulatorul folosit
C) putere mai redusă la temperaturi <0 °C
D) Terminalele mobile trebuie să fie compatibile cu dispozitivele Bluetooth ^® Low Energy (versiunea 4.2) și trebuie să accepte Generic Access Profile (GAP).
E) Raza de acoperire poate varia puternic în funcție de condițiile exterioare, inclusiv în funcție de receptorul utilizat. În spații închise și din cauza barierelor metalice (de exemplu, pereți, rafturi, valize etc.), raza de acoperire Bluetooth® poate fi considerabil mai mică.
| Polizor unghiular | GWS 18V-10 SC | GWS 18V-10 SC | GWS 18V-10 SC | GWS 18V-10 SC | |
| Număr de identificare | 3 601 JG3 3.. | 3 601 JG3 6.. | 3 601 JG3 4.. | 3 601 JG3 5.. | |
| Tensiune nominală | V= 18 18 18 18 | ||||
| Turatie nominalăA) | rot/min | 9000 | 9000 | 9000 | 7500 |
| Turatie în golA) | rot/min | 4500–9000 | 4500–9000 | 4500–9000 | 4000–7500 |
| Diametru maxim discuri de șlefuire | mm 100 115 125 150 | ||||
| Filet arbore de polizat | M 10 M 14 M 14 M 14 | ||||
| Lungime maximă filet arbore de polizat | mm 22 22 22 22 | ||||
| Deconectare în caz de recul | ● ● ● ● | ||||
| Protectie la repornire | ● ● ● ● | ||||
| Frână de întrerupere | ● ● ● ● | ||||
| Preselectare a turatiei | ● ● ● ● | ||||
| Greutate conform EPTA-Procedure 01:2014B) | |||||
| – cu mâner auxiliar cu amortizor de vibrații | kg | 2,3–3,3 | 2,3–3,3 | 2,3–3,3 | 2,3–3,3 |
| – cu mâner auxiliar standard | kg | 2,2–3,2 | 2,2–3,2 | 2,2–3,2 | 2,2–3,2 |
| Temperatură ambientă recomandată în timpul încărcării | °C 0 ... +35 0 ... +35 0 ... +35 0 ... +35 | |||
| Temperatură ambientă admisă în timpul funcționării ^C) și în timpul depozitării | °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 | |||
| Acumulatori recomandați GBA 18V... | ProCORE18V... | GBA 18V... ProCORE18V... | GBA 18V... ProCORE18V... | GBA 18V... ProCORE18V... |
| Încărcătoare recomandate GAL 18... | GAL 18... | GAL 18... | GAL 18... | |
| GAX 18... | GAX 18... | GAX 18... | GAX 18... | |
| GAL 36... | GAL 36... | GAL 36... | GAL 36... | |
Transmiterea datelor
| Bluetooth® Bluetooth®4.2 | (Low Energy)^D) | Bluetooth®4.2 (Low Energy)^D) | Bluetooth®4.2 (Low Energy)^D) | Bluetooth®4.2 (Low Energy)^D) | |
| Distanța dintre semnale s 8 8 8 8 | |||||
| Raza maximă de acoperire a semnalului ^E) | m 30 30 30 30 | ||||
A) Turația nominală conform standardului EN 60745-2-3
B) în funcție de accumulatorul folosit
C) putere mai redusă la temperaturi <0 °C
D) Terminalele mobile trebuie să fie compatibile cu dispozitivele Bluetooth *Low Energy (versiunea 4.2) și trebuie să acepte Generic Access Profile (GAP).
E) Raza de acoperire poate varia puternic în funcție de condițiile exterioare, inclusiv în funcție de receptorul utilizat. În spații închise și din cauza barierelor metalice (de exemplu, pereți, rafturi, valize etc.), raza de acoperire Bluetooth® poate fi considerabil mai mică.
Informații privind zgomotul/vibrațiile
| GWS 18V-10 C GWS 18V-10 C GWS 18V-10 C | ||||
| 3 601 JG3 0.. 3 601 JG3 2.. 3 601 JG3 1.. | ||||
| Valorile zgomotului emis au fost determinate conform EN 60745-2-3. | ||||
| Nivelul de zgomot evaluat după curba de filtrare A al sculei electrice este în mod normal | ||||
| Nivel de presiune sonoră | dB(A) | 79 | 79 | 79 |
| Nivel de putere sonoră | dB(A) | 90 | 90 | 90 |
| Incertitudinea K | dB | 3 | 3 | 3 |
| Poartă căști antifonice! | ||||
Valorile totale ale vibrațiilor a_h (suma vectorială a trei direcții) și incertitudinea K au fost determinate conform EN 60745-2-3:
Şlefuirea suprafetelor:
| Valorile zgomotului emis au fost determinate conform EN 60745-2-3. | |||||
| Nivelul de zgomot evaluat după curba de filtrare A al sculei electrice este în mod normal | |||||
| Nivel de presiune sonoră | dB(A) | 79 | 79 | 79 | 81 |
| Nivel de putere sonoră | dB(A) | 90 | 90 | 90 | 92 |
298 | Română
| GWS 18V-10 SC GWS 18V-10 SC GWS 18V-10 SC GWS 18V-10 SC | |||
| Incertitudinea K | dB | 3 3 3 3 | |
| Poartă căști antifonice! | |||
Valorile totale ale vibrațiilor a_h (suma vectorială a trei direcții) și incertitudinea K au fost determinate conform EN 60745-2-3:
Şlefuirea suprafetelor:
Nivelul vibrațiilor specificat în prezentele instrucțiuni a fost măsurat conform unei proceduri de măsurare standardizate și poate fi utilizat la compararea diferitelor scule electrice. El poate fi folosit și pentru evaluarea provizorie a solicitării vibratorii.
Nivelul specificat al vibrațiilor se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicații, împreună cu alte accesorii decât cele indicate sau nu beneficiază de o întreținere satisfăcătoare, nivelul vibrațiilor se poate abate de la valoarea specificată. Aceasta poate amplifica considerabil solicitarea vibratorie de-a lungul întregului interval de lucru.
Pentru o evaluare exactă a solicitării vibratorii ar trebui luate în calcul și intervalele de timp în care scula electrică este deconectată sau funcționează, dar nu este utilizată efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a valorii solicitării vibratorii pe întreg intervalul de lucru.
Stabiliți măsuri de siguranță suplimentare pentru protejarea utilizatorului împotriva efectului vibrațiilor, ca de exemplu: întreținerea sculei electrice și a accesoriiilor, menținerea căldurii mâinilor, organizarea proceselor de muncă.
Montare
Instalarea modulului Bluetooth ^4 Low Energy Module GCY 30-4
Observatie: La sculele electrice GWS 18V-10 C, modulul Bluetooth ^2 Low Energy Module GCY 30-4 este disponibil ca accesoriu; la sculele electrice GWS 18V-10 SC, acesta este inclus în pachetul de livrare.
Pentru informații privind modulul Bluetooth® Low Energy Module GCY 30-4, citește instrucțiunile de utilizare aferente.
Încărcarea accumulatorului
▶ Folosiți numai încărcătoarele specificate în datele tehnice. Numai aceste încărcătoare sunt adaptate la accumulatorul cu tehnologie litiu-ion montat la scula dumneavoastră electrică.
Notă: Acumulatorul este partial încărcat la livrare. Pentru a asigura funcționarea la capacitatea nominală a accumulatorului, înainte de prima utilizare, încărcați complet acumulatorul în încărcător.
Acumulatorul litiu-ion poate fi încărcat în orice moment, fără ca prin aceasta să i se reducă durata de viață utilă. Întreruperea procesului de încărcare nu afectează acumulatorul.
Acumulatorul Li-Ion este protejat împotriva descărcării profunde prin "Electronic Cell Protection (ECP)". Când acumulatorul s-a descărcat, scula electrică este deconectată printr-un circuit de protectie: dispozitivul de lucru nu se mai mișcă.
▶ După deconectarea automată a sculei electrice nu mai apăsați pe întrerupătorul Pornit/Oprit. Acumulatorul s-ar putea deteriora.
Respectați instrucțiunile privind eliminarea.
Extragerea accumulatorului
Accumulatorul (8) este prevăzut cu două trepte de blocare, care au rolul de a preveni căderea accumulatorului din scula electrică în cazul apăsării involuntare a tastei de deblocare a accumulatorului (9). Atât timp cât accumulatorul se află în interiorul sculei electrice, acesta este fixat în poziție prin forța elastică a unui arc.
Pentru extragerea accumulatorului (8), apasă pe tasta de deblocare (9) și extrage accumulatorul din scula electrică. Nu forța.
Indicatorul stării de încărcare a accumulatorului
LED-urile verzi ale indicatorului stării de încărcare a accumulatorului indică starea de încărcare a accumulatorului. Din considerente legate de siguranță, verificarea stării de încărcare este posibilă numai cu scula electrică oprită.
Pentru indicarea stării de încărcare, apasă tasta 📄 sau . 📂 Acest lucru este posibil și când accumulatorul nu este montat pe scula electrică.
Dacă, după apăsarea tastei pentru indicarea stării de încărcare, nu se aprinde niciun LED, înseamnă că accumulatorul este defect și trebuie înlocuit.
Observație: Nivelul de încărcare a accumulatorului este afișat la interfața pentru utilizator (5) (vezi „Interfață utilizator (consultați imaginea B)“, Pagina 302).
Tip de accumulator GBA 18V...
LED-uri Capacitate
| Aprindere continuă de 3 ori cu iluminare de culoare verde | 60-100 % |
| Aprindere continuă de 2 ori cu iluminare de culoare verde | 30-60 % |
| Aprindere continuă o dată cu iluminare de culoare verde | 5-30 % |
| Aprindere intermitentă o dată cu iluminare de culoare verde | 0-5 % |
Tip de accumulator ProCORE18V...
LED-uri Capacitate
| Aprindere continuă de 5 ori cu iluminare de culoare verde | 80-100% |
| Aprindere continuă de 4 ori cu iluminare de culoare verde | 60-80% |
| Aprindere continuă de 3 ori cu iluminare de culoare verde | 40-60% |
| Aprindere continuă de 2 ori cu iluminare de culoare verde | 20-40% |
| Aprindere continuă o dată cu iluminare de culoare verde | 5-20% |
| Aprindere intermitentă o dată cu iluminare de culoare verde | 0-5% |
Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesorilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.
Notă: După ruperea discului de șlefuire în timpul funcționării sculei electrice sau în cazul deteriorării dispozitivelor de prindere de pe apărătoarea de protecție/scula electrică, aceasta din urmă trebuie trimisă neîntârziat la centrul de asistență tehnică post-vânzare, adresele vezi paragraful „Serviciu de asistență tehnică post-vânzări și consultanță clienti”.
Aşezați capacul de protecție (12) pe sistemul de prindere al sculei electrice, potrivindul până când camele de codificare ale apărătoarei de protecție se suprapun pe sistemul de prindere. Apăsați și tineți apăsată în acest timp pârghia de deblocare (1). Apăsați capacul de protecție (12) pe gulerul axului până când colierul capacului de protecție este fixat de flanșa sculei electrice și rotiți capacul de protecție până
când se fixează sonor în poziție.
Adaptați poziția capacului de protecție (12) în funcție de procesul de lucru. Pentru aceasta, împingeți în sus pârghia de deblocare (1) și rotiți capacul de protecție (12) în direcția dorită.
▶ Reglează întotdeauna capacul de protecție (12) astfel încât ambele came ale pârghiei de deblocare (1) să pătrundă în degajările corespunzătoare ale capacului de protecție (12).
Reglați astfel apărătoarea de protecție (12), încât aceasta să împiedice zborul scânteilor în direcția operatorului.
▶ Capacul de protecție (12) poate fi răsucit numai prin acționarea pârghiei de deblocare (1)! În caz contrar, scula electrică nu mai poate fi utilizată, ci trebuie predată atelierului de service și asistență tehnică post-vânzare.
Observatie: Camele de codificare de la capacul de protectie (12) permit montarea la scula electrică a unui singur capac de protectie.
Apărătoare de protectie pentru tăiere
La tăierea cu mijloace abrazive cu strat de diamant, folositi întotdeauna apărătoarea de protecție pentru tăiere (17).
La tăierea pietrei trebuie asigurată aspirarea corespunzătoare a prafului rezultat.
Apărătoarea de protecție pentru tăiere (17) se montează la fel ca apărătoarea de protecție pentru șlefuire (12).
Apărătoare de aspirare pentru șlefuire
Pentru șlefuirea fără producere a praf a vopselelor, lacurilor și materialelor plastice, în combinație cu discul oală cu carburi metalice (16). poți utiliza apărătoarea de aspirare (11). Apărătoarea de aspirare (11) nu este adecvată pentru prelucrarea metalului.
La apărătoarea de aspirare (11) se poate racorda un aspirator Bosch adecvat.
Montarea apărătorii de aspirare (11) se realizează ca în cazul capacului de protectie (12). Peria circulară poate fi înlocuită.
300 | Română
Apărătoare de aspirare pentru tăiere cu sanie de ghidare Apărătoarea de aspirare pentru tăiere cu sanie de ghidare (27) se montează la fel ca apărătoarea de protectie pentru șlefuire (12).
Måner suplimentar
▶ Folosiți-vă scula electrică numai împreună cu mânerul suplimentar (10).
Nu mai continuați să folositi scula electrică dacă mânerul auxiliar este deteriorat. Nu aduceți niciun fel de modificări mânerului auxiliar.
Înşurubați mânerul suplimentar (10) în funcție de modul de lucru, în partea dreaptă sau stângă a capului angrenajului.
Mâner suplimentar cu sistem de amortizare a vibrațiilor
Mânerul suplimentar cu sistem de amortizare a vibrațiilor permite lucrul fără vibrații, făcând astfel
utilizarea mai plăcută și mai sigură.
▶ Nu modificati în niciun fel mânerul suplimentar.
În cazul deteriorării, mânerul suplimentar nu trebuie să mai fie utilizat.
Apărătoare de mână
▶ Pentru lucrul cu discul-suport din cauciuc (22) sau cu peria oală/peria disc/discul de șlefuire evantai folosiți întotdeauna apărătoarea de mână (21).
Fixați apărătoarea de mână (21) cu mânerul suplimentar (10).
Montarea dispozitivelor de şlefuire
Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesoriiilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.
Nu atingeți discurile de șlefuire și de tăiere înainte ca acestea să se fi răcit. Discurile se înfierbântă puternic în timpul lucrului.
Curățați arborele de polizat (20) și toate piesele care trebuie montate.
Pentru fixarea și desprinderea accesoriiilor de șlefuire, apăsați tasta de blocare a arborelui (3), pentru a imobiliza arborele de polizat.
- Aționați tasta de blocare a arborelui numai atunci când arborele de polizat se află în repaus. Altfel scula electrică se poate deteriora.
Disc de șlefuit/Disc de tăiere
Tineți cont de dimensiunile dispozitivelor de șlefuire. Diametrul găurii trebuie să se potrivească cu cel al flanșei de prindere. Nu folosiți adaptoare sau reductoare. În cazul utilizării de discuri diamantate, aveți grijă ca săgeata indicatoare a direcției de rotație de pe discul diamantat să coincidă cu săgeata indicatoare a direcției de rotație a sculei electrice (consultați săgeata indicatoare a direcției de rotație de pe capul angrenajului).
Ordinea operațiilor de montaj este prezentată pe pagina grafică.

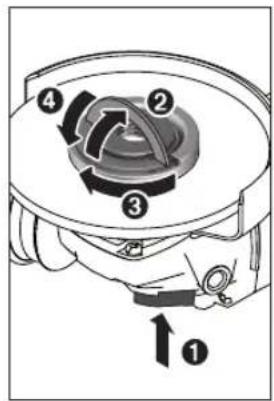

Pentru fixarea discului de șlefuire/discului de tăiere, utilizati piulița cu strângere rapidă (15), fără scule suplimentare.
Utilizați piulița cu strângere rapidă (15) numai pentru discuri de șlefuire/discuri de tăiere cu diametre de până la maximum 150 mm.
▶ Piulița cu strângere rapidă (15) poate fi utilizată numai pentru discuri de șlefuire sau de tăiere.
▶ Folosiți numai o piuliță cu strângere rapidă în stare optimă, nedeteriorată (15).
La înșurubare, aveți grijă ca partea inscriptionată a piuliței cu strângere rapidă (15) să nu fie orientată spre discul de șlefuire.
▶ Pentru fixarea discului de şlefuire/discului de tăiere, utilizați exclusiv piulița cu strângere rapidă furnizată (15).
Pentru fixarea arborelui de polizat, apăsați tasta de blocare a arborelui (3). Pentru a strânge piulița cu strângere rapidă (15), basculați în sus clema piuliței cu strângere rapidă și rotiți puternic în sens orar piulița cu strângere rapidă. Apoi basculați în jos clema pentru fixarea piuliței cu strângere rapidă.

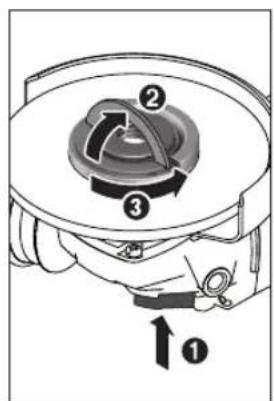

Strângerea la marginea discului nu este suficientă.
Puteți desface manual o piuliță cu strângere rapidă care este nedeteriorată și fixată corect(15). Pentru aceasta, basculați în sus piulița cu strângere rapidă și rotiți-o puternic în sens anterior. Nu slăbiți niciodată cu o sculă o piuliță cu strângere rapidă care este blocată, ci folosiți o cheie pentru șplinturi în acest scop.
După montarea flanșei de prindere și a discului de șlefuire/discului de tăiere, lungimea filetului arborelui de polizat trebuie să fie de minimum 4 mm.
Aveți grijă ca dispozitivul de şlefuire să fie bine fixat,
pentru a nu-și schimba direcția față de ax în timpul funcționării din inerție după oprirea sculei electrice.
În flança de prindere (13), în jurul gulerului de centrare, este montată o piesă din plastic (inel O). Dacă inelul O lipsește sau este deteriorat, înainte de reutilizare, flança de prindere (13) trebuie să fie în mod obligatoriu
înlocuită.
▶ După montarea dispozitivului de șlefuire verificați, după pornirea sculei electrice, dacă dispozitivul de șlefuire este montat corect și dacă se poate roti liber. Asigurați-vă că dispozitivul de șlefuire nu se freacă de apărătoarea de protecție sau de alte piese.
Disc de şlefuire în evantai
▶ Pentru lucrul cu discul de șlefuire în evantai montați întotdeauna apărătoarea de mână (21).
Disc de šlefuire din cauciuc
▶ Pentru lucrul cu discul-suport din cauciuc (22) montați întotdeauna apărătoarea de mână (21).
Ordinea operațiilor de montaj este redată la pagina grafică. Împingeti discul de șlefuire din cauciuc (22) pe arborele de polizat (20).
Împingeti ferm foia abrazivă (23) pe partea inferioară a discului de șlefuire din cauciuc(22).
Înşurubați piulița rotundă (24) și strângeți-o cu o cheie pentru splinturi.
Perie oală/perie disc
▶ Pentru lucrul cu peria oală sau peria disc, montați întotdeauna apărătoarea de mână (21).
Ordinea operațiilor de montaj este redată la pagina grafică. Peria oală/peria disc trebuie să poată fi înșurubată pe arborele de polizat până când se va sprijini stabil pe flança arborelui de polizat de la capătul filetului arborelui. Strângeți bine peria oală/peria disc cu o cheie fixă.
Disc oală cu carburi metalice
Utilizarea unui disc oală este permisă numai împreună cu o apărătoare de protecție adecvată.
Dispositive de şlefuire admise
Puteti întrebuința dispozitivele de șlefuire enumerate în instrucțiunile de folosire.
Turația admisă [rot/min] respectiv viteza periferică [m/s] a dispozitivelor de șlefuire utilizate trebuie să fie cel puțin egală cu valorile specificate în tabelul următor.
Tineți seama de turația respectiv viteza periferică admisă, inscriptionată pe eticheta dispozitivului de șlefuire.
| max. [mm] [mm] | |||||
| D b d [rot/ | min] | [m/s] | |||
| 100 | 7 | 16 | 9000 | 80 | |
| 115 | 7 | 22,2 | 9000 | 80 | |
| max. [mm] [mm] | ||||
| D b d [rot/ | min] | [m/s] | ||
| 125 | 7 | 22,2 | 9000 | 80 |
| 150 | 7 | 22,2 | 7500 | 80 |
| 100 | - | - | 9000 | 80 |
| 115 | - | - | 9000 | 80 |
| 125 | - | - | 9000 | 80 |
| 150 | - | - | 7500 | 80 |
75 30 M 14 9000 45
82-M14900080
Rotirea capului angrenajului
GWS 18V-10 C
Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesorilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.
Puteți roti capul angrenajului în etape de câte 90°. Astfel, comutatorul de pornire/oprire poate fi adus într-o poziție de manevrare mai avantajoasă pentru situații de lucru speciale, de exemplu, pentru utilizatorii stângaci.
Deşurubați complet cele 4 şuruburi. Basculați cu atenție capul angrenajului și fără a-l demonta de pe carcasă, aducându-l în noua poziție. Strângeți din nou ferm cele 4 şuruburi.
Aspirarea prafului/aşchiilor
Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, minerale și metal pot fi dăunătoare sănătății. Atingerea sau inspirarea acestor pulberi poate provoca reacții alergice și/ sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere.
Anumite pulberi cum sunt pulperea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales îm combinație cu materiale de adaos utilizate la prelucrarea lemnului (cromat, substanțe de protectie a lemnului). Materialele care conțin azbest nu pot fi prelucrate decât de către specialiști.
302|Română
- Asigurati buna ventilatie a locului de muncă.
- Este recomandabil să se utilizeze o mască de protectie a respiratiei având clasa de filtrare P2.
Respectați prescripțiile din țara dumneavoastră referitoare la materialele de prelucrat.
Evitați acumulările de praf la locul de muncă. Pulberile se pot aprinde cu ușurință.
Functionare
Punerea în funcțiune
Montarea accumulatorului
Împingeți din față accumulatorul încărcat (8) în soclul sculei electrice, până când accumulatorul este fixat în siguranță în interiorul acesteia.
Pornire/Oprire
Pentru punerea în funcțiune a sculei electrice, împingeți spre înainte comutatorul de pornire/oprire (6).
Pentru fixarea în poziție a comutatorului de pornire/oprire (6), apăsați comutatorului de pornire/oprire (6) spre înainte și în jos, până când se fixează în poziție.
Pentru a deconecta scula electrică, eliberați comutatorul de pornire/oprire (6) sau, atunci când este blocat, apăsați scurt în spre înapoi și în jos comutatorul de pornire/oprire (6), iar apoi eliberați-l.
▶ Verificați înainte de utilizare dispozitivele de șlefuire. Dispozitivul de șlefuire trebuie să fie montat perfect și să se poată roti liber. Efectuați o probă funcțională fără sarcină, timp de cel puțin 1 minut. Nu folosiți dispozitive de șlefuire deteriorate, deformate sau
care vibrează. Dispozitivele de șlefuire deteriorate se pot rupe și provoca răniri.
Deconectarea în caz de recul
În cazul unui recul brusc al sculei electrice, de exemplu, în cazul unui blocaj în timpul tăieri, alimentarea cu energie electrică a motorului este întreruptă electronic. Lampa de lucru cu LED-uri (4) se aprinde în alb, iar LED-ul roșu
de la indicatorul de stare (32) se aprinde intermitent.
Pentru repunerea în funcțiune a sculei electrice, aduceți comutatorul de pornire/oprire (6) în poziția de oprire și reporniți scula electrică.
Protectția la repornire previne pornirea necontrolată a sculei electrice după producere unei pene de curent.
Dacă protecția la repornire este activată, LED-ul roșu al indicatorului de stare (32) se aprinde intermitent.
Pentru repunerea în funcțiune a sculei electrice, aduceți comutatorul de pornire/oprire (6) în poziția de oprire și reporniți scula electrică.
Dispozitiv de deconectare în caz de impact
Dispozitivul de deconectare în caz de impact integrat deconectează scula electrică imediat ce aceasta cade pe jos. LED-ul roșu al indicatorului de stare (32) se aprinde intermitent. Pentru repunerea în funcțiune a sculei electrice, aduceți comutatorul de pornire/oprire (6) în poziția de oprire și reporniți scula electrică.
Interfață utilizator (consultați imaginea B)
Interfața pentru utilizator(5) permite preselectarea turației și indicarea nivelului de încărcare a sculei electrice.
Preselectarea turatiei
GWS 18V-10 SC
Cu tasta pentru preselectarea turației (31) puteți preselecta turația necesară chiar și în timpul funcționării. Cifrele din tabelul următor sunt valorile recomandate.
| Material Utilizare Accesoriu Treaptă de | preselectare a turației | GWS 18V-10 SC(100/115/125 mm)[rot/min] | GWS 18V-10 SC(150 mm)[rot/min] | ||
| metal periere,îndepărtarea ruginii | perie oală 1 4500 4000 | ||||
| oțelinoxidabil | șlefuire disc cu fibre 2 | 6000 5500 | |||
| metal degroșare disc de șlefuire 3 9000 7500 | |||||
| metal tăiere disc de șlefuire 3 9000 7500 | |||||
| piatră tăiere disc diamantat și | sanie de ghidare(tăierea pietrei este permisă numai dacă este utilizată o sanie de ghidare) | 3 9000 7500 | |||
Valorile specificate ale treptelor de turație sunt valori orientative.
▶ Turația admisă pentru accesoriu trebuie să fie cel puțin egală cu turația maximă specificată pe scula Indicatoare de stare
electrică. Accesoriiile cu o turație mai mare decât cea admisă se pot rupe și pot fi aruncate în toate părțile.
| Indicator al stării de încărcare a accumulatorului (interfață utilizator) (29) | Semnificație/Cauză Soluție |
| verde Acumulator încărcat – | |
| galben Acumulator aproape descărcat Înlocuiti sau încărcați cât mai curând | acumulatorul |
| roșu Acumulator descărcat Înlocuiti sau încărcați accumulatorul |
| Indicator de protecție la suprasarcină (33) | Semnificație/Cauză Solutie | |
| galben S-a atins temperatura critică (motor, partea electronică, acumulator) | Lăsați scula electrică să funcționeze în gol și să se răcească | |
| roșu Scula electrică este supraîncălzită și se deconectează | Lăsați scula electrică să se răcească | |
| Indicator de stare a sculei electrice (32) | Semnificație/Cauză Solutie | |
| verde Stare OK – | ||
| galben A fost atinsă temperatura | critică sauacumulatorul este aproape descărcat | Lăsați scula electrică să funcționeze în gol și se răcească și înlocuiți ori încărcați cât mai curând acumulatorul |
| se aprinde în roșu Scula electrică | este supraîncălzită sauacumulatorul este descărcat | Lăsați scula electrică să funcționeze în gol și se răcească sau înlocuiți ori încărcați acumulatorul |
| se aprinde intermitent în roșu | Dispozitivul de deconectare în caz de recul, protecția la repornire sau dispozitivul de deconectare în caz de impact s-a declanșat | Deconectați și reconectați scula electrică |
| se aprinde intermitent în albastru | Scula electrică este racordată la dispozitivul mobil sau setările sunt transferate | – |
Funcții de conectivitate
În cazul conectării la Bluetooth® Low Energy Module GCY 30-4, pentru scula electrică sunt disponibile următoarele funcții de conectivitate:
- Înregistrarea și personalizarea
- Verificarea stării, emiterea de mesaje de avertizare
- Informații generale și setări
- Gestionarea
Pentru informații privind modulul Bluetooth® Low Energy Module GCY 30-4, citește instrucțiunile de utilizare aferente.
Instrucțiuni de lucru
▶ Scula electrică dotată cu Bluetooth Low Energy Module GCY 30-4 este prevăzută cu o interfață radio. Trebuie luate în calcul limitările locale de funcționare, de exemplu, în avioane sau spitale.
- Atenție la trasarea de canale în pereți portanți, vezi paragraful „Indicații privind statica“.
- Fixați piesa de lucru dacă stabilitatea acesteia nu este asigurată prin propria sa greutate.
Nu suprasolicitați scula electrică într-atât încât aceasta să se oprească din funcționare.
▶ După o solicitare puternică, lăsați scula electrică să meargă în gol timp de câteva minute pentru ca accesoriiul să se răcească.
Nu folosiți scula electrică împreună cu un suport pentru mașini de retezat cu disc abraziv.
Nu atingeți discurile de șlefuire și de tăiere înainte ca acestea să se fi răcit. Discurile se înfierbântă puternic în timpul lucrului.
Când scula electrică se încarcă electrostatic, sistemul electronic integrat deconectează scula electrică. După oprire, apăsați din nou comutatorul de pornire/oprire (6) pentru a reporni scula electrică.
Degroşare
▶ Nu întrebuințați niciodată discuri de tăiere pentru degroșare.
304 | Română
Cu un unghi de atac de 30° până la 40° veți obține cele mai bune rezultate la degroșare. Deplasați înainte și înapoi scula electrică, apăsând-o moderat. Astfel piesa de lucru nu se va înfierbânta prea tare, nu se va păta și nu vor se vor forma crestături pe aceasta.
Disc de şlefuire evantai
Cu discul de șlefuire evantai (accesoriu) puteți prelucra și suprafete și profile curbate.
Discurile de șlefuire evantai au o durată de viață considerabil mai lungă, nivel mai de zgomot mai scăzut și temperaturi de șlefuire mai reduse decât discurile de șlefuire clasice.
Tăierea metalului
La tăierea cu mijloace abrazive cu strat de diamant, folosiți întotdeauna apărătoarea de protecție pentru tăiere (17).
La tăiere, lucrați cu avans moderat, adaptat la materialul de prelucrat. Nu apăsați discul de tăiere, nu-l înclinați și nu-l faceți să oscileze.
Nu frânați prin contrapresare laterală discurile de tăiere care se mai mișcă încă din inerție.
Scula electrică trebuie condusă întotdeauna în contrasens. În caz contrar există pericolul ca aceasta să fie împinsă afara din tăietură în mod necontrolat.
La tăierea profilelor și tevilor pătrate cel mai bine începeți tăierea din locul cu secțiunea cea mai mică.
Tăierea pietrei (consultați imaginea A)
La tăierea pietrei trebuie asigurată aspirarea corespunzătoare a prafului rezultat.
▶ Purtați mască de protectie împotriva prafului.
▶ Scula electrică poate fi folosită numai pentru tăiere/şlefuire uscată.
Pentru tăierea pietrei este recomandată utilizarea unui disc diamantat.
În cazul utilizării apărătoarei de aspirare pentru tăiere, cu sanie de ghidare (27), aspiratorul trebuie să fie autorizat pentru aspirarea prafului de piatră. Bosch oferă aspiratoare adecvate.
Porniți scula electrică și așezați-o cu partea frontală a saniei de ghidare pe piesa de lucru. Împingeți scula electrică cu avans moderat, adaptat la materialul de prelucrat.
La tăierea materialelor deosebit de dure, precum betonul cu un continut
ridicat de pietriș, discul diamant se poate încălzi excesiv și suferi astfel deteriorări. O coroană de scântei care înconjoară discul diamantat indică clar acest lucru.
Întrerupeți în acest caz procesul de tăiere și lăsați pentru scurt timp discul diamantat să se rotească în gol la turație maximă, pentru a se răci.
Scăderea perceptibilă a avansului de lucru și o coroană de scântei care înconjoară discul diamantat reprezintă semne ale tocirii acestuia. Îl puteți reascuți prin tăieri scurte în material abraziv, de exemplu, în gresie calcaroasă.
Indicații privind statica
Canalele trasate în pereți portanți cad sub incidenta standardului DIN 1053 secțiunea 1 sau reglementărilor specifice fiecărei țări. Aceste prescripții trebuie neapărat respectate. Înainte de începerea lucrului, consultați specialistul responsabil în statica clădirilor, arhitectul sau conducerea șantierului.
Indicații privind manevrarea optimă a accumulatorului
Protejați acumulatorul împotriva umezelii și a apei.
Depozitați acumulatorul numai în domeniul de temperatură de la -20° la 50°. Nu lăsați acumulatorul în autovehicul, de exemplu pe timpul verii.
Ocazional curățați fantele de ventilație ale accumulatorului cu o pensulă moale, curată și uscată.
Un timp de funcționare considerabil diminuat după încărcare indică faptul că accumulatorul s-a uzat și trebuie înlocuit.
Respectați instrucțiunile privind eliminarea.
Întreținere și service
Întreținerea și curățarea
Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesoriiilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.
▶ Pentru a putea lucra bine și sigur, mențineți curate scula electrică și fantele de aerisire ale acesteia.
Depozitați și întrețineți cu atenție accesoriiile.
Serviciu de asistență tehnică post-vânzări și consultanță clienti
Serviciul nostru de asistență tehnică răspunde întrebărilor tale atât în ceea ce privește întreținerea și repararea produsului tău, cât și referitor la piesele de schimb. Pentru desenele descompuse și informații privind piesele de schimb, poți de asemenea să accesezi: www.bosch-pt.com Echipa de consultanță Bosch îți stă cu plăcere la dispoziție pentru a te ajuta în chestiuni legate de produsele noastre și accesoriiile acestora.
În caz de reclamații și comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10 cifre, indicat pe plăcuța cu date tehnice a produsului.
România
Robert Bosch SRL
PT/MKV1-EA
Mai multe adrese ale unităților de service sunt disponibile la:
Accumulatorii Li-Ion integrați respectă cerințele legislației privind transportul mărfurilor periculoase. Acumulatorii pot fi transportați rutier fără restrictii de către utilizator. În cazul transportului de către terți (de exemplu: transport aerian sau prin firmă de expeditii) trebuie respectate cerințe speciale privind ambalarea și marcarea. În această situație, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase.
Expediați acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiți cu bandă de lipit contactele deschise și ambalați astfel accumulatorul încât să nu se poată deplasa în interiorul ambalajului. Vă rugăm să respectați eventualele norme naționale suplimentare.
Eliminare
Sculele electrice, accumulatorii, accesoriiile și ambalajele trebuie direcționate către o stație de revalorificare ecologică.
Nu aruncați sculele electrice și accumulatorii/bateriile în gunoiul menajer!
Numai pentru țările UE:
Conform Directivei Europene 2012/19/UE sculele electrice scoase din uz și, conform Directivei Europene 2006/66/CE, accumulatorii/bateriile defecte sau consumate trebuie colectate separat și direcționate către o stație de reciclare ecologică.
Accumulatori/baterii:
Li-Ion:
Vă rugăm să respectați indicațiile de la paragraful Transport (vezi „Transport“, Pagina 305).
