| Terméktípus | Professzionális sarokcsiszoló |
| Márka | Bosch |
| Modell | GWS 750 S Professional |
| Névleges teljesítmény | 750 W |
| Üresjárati fordulatszám | 11 000 ford/perc |
| Max. tárcsaátmérő | 125 mm |
| Orsómenet | M14 |
| Súly | 1,9 kg |
| Méretek (H x M) | 298 x 72 mm |
| Tápellátás | 230 V ~ 50 Hz |
| Újraindulás elleni védelem | Igen |
| Lágyindítás | Nem |
| Állandó elektronikus fordulatszám | Nem |
| Softgrip fogantyú | Igen |
| Biztonsági kapcsoló | Igen (2 állású tolókapcsoló) |
| Védőburkolat | Mellékelve, szerszám nélkül állítható |
| Kiegészítő fogantyú | Igen, mindkét oldalra csavarozható |
| Karbantartás és tisztítás | Rendszeresen tisztítsa a szellőzőnyílásokat; cserélje ki az elkopott szeneket |
| Pótalkatrészek és javíthatóság | Szenek, kapcsoló, tárcsatartó, burkolat; javítható Bosch által hitelesített szervizben |
| Védettségi fokozat | IP20 |
Gyakran ismételt kérdések - GWS 750 S Professional BOSCH
Felhasználói kérdések a következőről GWS 750 S Professional BOSCH
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Sarokcsiszoló PDF formátumban ingyenesen! Találja meg kézikönyvét GWS 750 S Professional - BOSCH és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. GWS 750 S Professional márka BOSCH.
HASZNÁLATI ÚTMUTATÓ GWS 750 S Professional BOSCH
hu Eredeti használati utasítás
Nabíjanie akumulátorov
Biztonsági tájékoztató
Általános biztonsági előírások az elektromos kéziszerszámokhoz
FIGYELMEZ- TETÉS
Olvassa el valamennyi biztonsági előírást és valamennyi utasítást.
A következőkben leírt előírások be-
tartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.
Kérjük a késöbbi használatra gondosan őrizze meg eze- ket az előírásokat.
Az alább alkalmazott "elektromos kéziszerszám" fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.
A munkaterület biztonsága
Tartsa tisztán és jól megvilágítva a munkaterületet. A zsúfolt vagy sötét területeken gyakrabban következnek be balesetek.
▶ Ne dolgozzon a berendezéssel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy por van. Az elektromos kéziszerszámok szikrákat keltenek, amelyek a port vagy a gözőket meggyújthatják.
Tartsa távol a gyerekeket és a nézelődőket, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét, elvesztheti az uralmát a berendezés felett.
Elektromos biztonsági előírások
A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védöföldeléssel ellátott készülékek esetében ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát.
▶ Kerülje el a földelt felületekkel való érintkezést, mint például csövek, fütötestek, kályhák és hütőgépek. Az áramütés veszélye megnövekszik, ha a teste földelve van.
Tartsa távol az elektromos kéziszerszámot az esötöl és a nedvességtől. Ha víz jut be egy elektromos kéziszerszámba, az megnöveli az áramütés veszélyét.
▶ Ne használja a kábelt a rendeltetésétől eltérő célokra. Sohase vigye vagy húzza az elektromos kéziszerszá-mot a kábelnél fogva, valamint sose húzza ki a csatlakozót a kábelnél fogva a dugaszoló aljzatból. Tartsa
távol a kábelt höforrásoktól, olajtól, éles sarkoktól és élektől, valamint mozgó gépalkatrészektől. A megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét.
Ha egy elektromos kéziszerszámmal a szabadban dolgozik, csak kültéri hosszabbítót használjon. A szabadban való használatra engedélyezett kábel használata csökkenti az áramütés veszélyét.
Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés kockázatát.
Személyes biztonság
Munka közben mindig figyeljen, ügyeljen arra, amit csinál és megfontoltan dolgozzon az elektromos kéziszerszámmal. Ne használja a berendezést ha fáradt vagy kábítószer, alkohol, esetleg gyógyszer hatása alatt áll. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet.
▶ Viseljen védőfelszerelést. Viseljen mindig védőszemüveget. A védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő használata az elektromos kéziszerszám használatának jellegének megfelelően csökkenti a személyi sérülések kockázatát.
▶ Kerülje el a készülék akaratlan üzembe helyezését. Győzödjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielött beköti az áramforrást és/vagy az akkumulátort, valamint mielött felemelné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, az baleset vezethet.
Az elektromos kéziszerszám bekapcsolása elött okvetlenül távolítsa el a beállítószerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat.
▶ Ne becsülje túl önmagát. Ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Igy az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni.
Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják.
Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknek megfelelően működnek. A porgyűjtő berendezés használata csökkenti a munka során keletkező por veszélyes hatásait.
Az elektromos kéziszerszámok gondos kezelése és használata
▶ Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja.
A megfelelő elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.
▶ Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Minden olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem ki-kapcsolni, veszélyes és meg kell javíttatni.
Húzza ki a csatlakozó dugót a dugaszolóaljzatból és/ vagy az akkumulátort az elektromos kéziszerszámból, mielött az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ezek az elővigyázatossági intézkedések meggátolják a szerszám akaratlan üzembe helyezését.
A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyermekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják.
Az elektromos kéziszerszámokat gondosan ápolja. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, illetve nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem megfelelő karbantartására lehet visszavezetni.
Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező, gondosan ápolt vágószerszámok ritkábban ékelődnek be és könnyebben lehet őket vezetni és irányítani.
Az elektromos kéziszerszámokat, tartozékokat, szerszámbiteket stb. csak ezen kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkakörülményeket valamint a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzeteket eredeményezhet.
Az akkumulátoros elektromos kéziszerszámok gondos kezelése és használata
Az akkumulátort csak a gyártó által ajánlott töltökészülékekkel töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltökészülékben egy másik akkumulátort próbál feltölteni, tűz keletkezhet.
Az elektromos kéziszerszámhoz csak az ahhoz tartozó akkumulátort használja. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat.
▶ A használaton kívüli akkumulátort tartsa távol bármely fémtárgytól, mint például irodai kapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és
más kisméretű fémtárgyaktól, amelyekkel kapcsolatba léphet. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tüzet okozhat.
Nem megfelelő körülmények esetén az akkumulátorból folyadék léphet ki. Kerülje az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe került a folyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. Az akkumulátorból kilépő folyadék irritációkat vagy égési börsérüléseket okozhat.
Szerviz
Az elektromos kéziszerszámot csak szakképzett személyzet kizárólag eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon.
Biztonsági előírások sarokcsiszolókhoz
Biztonsági előírások csiszoláshoz, csiszolópapírral végzett csiszoláshoz, drótkefével végzett munkákhoz vagy csiszolással végzett vágási munkákhoz
Ez az elektromos kéziszerszám csiszológépként, csiszolópapiros csiszológépként, drótkefeként vagy daraboló szerszámként való használatra van előirányozva. Olvassa el valamennyi biztonsági tájékoztatót, előírást, illusztrációt és adatot, amelyet az elektromos kéziszerszámmal együtt megkapott. Az alábbiakban felsorolt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.
Ezzel az elektromos kéziszerszámmal polírozási műveletek végrehajtását nem javasoljuk. Az elektromos kéziszerszám rendeltetésétől eltérő célokra való használata veszélyes és személyi sérülésekhez vezethet.
▶ Ne használjon olyan tartozékokat, amelyeket a gyártó ehhez az elektromos kéziszerszámhoz nem irányzott elő és nem javasolt. Az a tény, hogy a tartozékot rögzíteni tudja az elektromos kéziszerszámra, nem garantálja annak biztonságos alkalmazását.
A betétszerszám megengedett fordulatszámának legalább akkorának kell lennie, mint az elektromos kéziszerszámon megadott legnagyobb fordulatszámnak. A megengedettnél gyorsabban forgó betétszerszámok szét-törhetnek és kirepülhetnek.
A betétszerszám külső átmérőjének és vastagságának meg kell felelnie az Ön elektromos kéziszerszámán megadott méreteknek. A hibásan méretezett betétszerszámokat nem lehet megfelelően lefedni vagy irányítani.
A menetes betéttel ellátott betét szerszámok menetének meg kell felelnie az orsó menetének. A karima segítségével befogásra kerülő betét szerszámok esetén a betétszerszám furatátmérőjének pontosan meg kell felelnie a karima befogási átmérőjének. Az olyan tartozékok, amelyek nem kerülnek pontosan rögzítésre az elektromos kéziszerszámhoz, egyenletlenül forognak, erősen berezegnek és a készülék feletti uralom megszűnéséhez vezethetnek.
▶ Ne használjon megrongálódott tartozékokat. Vizsgálja meg minden egyes használat előtt a tartozékokat, pl. a csiszolókorongokat: ellenőrizze, nem pattogzott-e le és nem repedt-e meg a csiszolókorong, nincs-e eltörve, megrepedve, vagy nagy mértékben elhasználódva a csiszolótányér, nincsenek-e a drótkefében kilazult, vagy eltörött drótok. Ha az elektromos kéziszerszám vagy a tartozék leesik, vizsgálja felül, nem rongáló-dott-e meg, vagy használjon egy hibátlan betét szerszámot. Miután ellenőrizte, majd behelyezte a készülékbe a tartozékot, Ön és a környezetében lévő személyek is tartózkodjanak a forgó betétszerszám síkján kívül és járassa egy percig az elektromos kéziszerszá-mot a legnagyobb üresjárati fordulatszámmal. A megrongálódott tartozékok ezalatt a próbaidő alatt általában már széttörnek.
▶ Viseljen védőfelszerelést. Használjon az alkalmazásnak megfelelő teljes védőálarcot, szemvédőt vagy védőszemüveget. Viseljen a helyzethez szükséges, megfelelő porvédő álarcot, zajtompító fülvédőt, védő kesztyűt és mühelykötényt, amely védelmet nyújt a csiszolószerszám- és anyagrészecskékkel szemben. A védőszemüvegnek garantálnia kell a különböző műveletek során kirepülő idegen anyagok szembejutásának megakadályozását. A por- vagy védőálarcnak alkalmasnak kell lennie a használat során keletkező por és egyéb részecs-kék kiszűrésére. Ha túlzottan hosszú ideig van kitéve az erős zajhatásnak, elvesztheti a hallását.
Ügyeljen arra, hogy minden más személy biztonságos távolságban maradjon az Ön munkaterületétől. Minden munkaterületre belépő személynek védőfelszerelést kell viselnie. A munkadarab letört részei vagy a szét-tört betétszerszámok kirepülhetnek és a közvetlen munkaterületen kívül is személyi sérülést okozhatnak.
Az elektromos kéziszerszámot csak a szigetelt markolatfelületeknél fogja, ha olyan műveletet hajt végre, melynek során a vágó betétszerszám rejtett vezetékekhez érhet. Ha a vágó tartozék egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fedetlen fém-részei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek.
▶ Sohase tegye le az elektromos kéziszerszámot, mielőtt a betétszerszám teljesen leállna. A forgásban lévő betét szerszám megérintheti a felületet, és Ön ennek következtében könnyen elvesztheti az uralmát az elektromos kéziszerszám felett.
▶ Ne járassa az elektromos kéziszerszámot, miközben azt a kezében tartja. A forgó betét szerszám egy véletlen érintkezés során bekaphatja a ruháját és a betét szerszám belefúródhat a testébe.
Tisztítsa rendszeresen az elektromos kéziszerszáma szellőzönyilásait. A motor ventilátora beszívja a port a házba, és nagyobb mennyiségű fémpor felhalmozódása elektromos kisüléshez / áramütéshez vezethet.
▶ Ne használja az elektromos kéziszerszámot éghető anyagok közelében. A szikrák ezeket az anyagokat meggyújthatják.
▶ Ne használjon olyan betétszerszámokat, amelyek alkalmazásához folyékony hütőanyagra van szükség. Víz és egyéb folyékony hütőanyagok alkalmazása halálos áramütéshez vezethet.
Visszarúgás és az ezzel kapcsolatos figyelmeztetések
A visszarúgás a beszorult vagy elakadt forgó szerszámbetét (például csiszolókorong, csiszoló tányér, drótkefe vagy egyéb más tartozék) hirtelen reakciója. A beékelődés vagy beszorulás a forgó alkatrész hirtelen leállásához vezet, amely az irányíthatatlanná vált elektromos kéziszerszámot az elaka-dás időpontjában fennálló forgási iránnyal szembeni irányba felgyorsítja.
Ha például egy csiszolókorong beékelődik, vagy elakad a megmunkálásra kerülő munkadarabban, a csiszolókorongnak a munkadarabba merülő éle leáll és így a csiszolókorong kiugorhat vagy visszarúghat. A csiszolókorong a kezelő személy irányába vagy attól ellentétes irányba ugrik, attól függően, hogy a korong milyen irányba forgott a beszoruláskor. A csiszolókorongok ilyen feltételek mellett el is törhetnek. A visszarúgás az elektromos kéziszerszám hibás vagy helytelen használatának következménye, amely az alábbiakban leírásra kerülő megfelelő biztonsági intézkedések betartásával elkerülhető.
Tartsa szorosan az elektromos kéziszerszámot, és vegyen fel olyan stabil helyzetet, amelyben ellen tud állni a visszarúgási erőnek. Mindig használja a pótfogantyút, ha van, hogy a lehető legjobban tudjon uralkodni a visszarúgási erő felett, illetve indításkor a reakciós nyomaték felett. A kezelő személy megfelelő óvintézkedések megtételével uralkodni tud a visszarúgás és reakcióerő felett.
▶ Sohase vigye a kezét a forgó tartozék közelébe. A tartozék visszarúgás esetén a kezéhez érhet.
Olyan pozíciót vegyen fel és helyezkedjen a szerszám használata közben, hogy ha esetleg az visszarúgna, Ön ne sérüljön. A visszarúgás az elektromos kéziszerszá-mot a csiszolókorong leblokkolási pontban fennálló for-gásirányával ellentétes irányba hajtja.
A sarkok és élek közelében különösen óvatosan dolgozzon. Akadályozza meg, hogy a tartozék lepattanjon a munkadarabról, vagy beékelődjön a munkadarabba. A forgó tartozék a sarkoknál, éleknél és lepattanás esetén könnyen beékelődik. Ez a készülék feletti uralom elvesztéséhez, vagy visszarúgáshoz vezet.
Sose szereljen fel az elektromos kéziszerszámra fafürészlapot, vagy fogazott fürészlapot. Az ilyen szerszámbetétek gyakran visszarúgáshoz vezetnek, illetve az uralom elvesztéséhez az elektromos kéziszerszám felett.
Biztonsági előírások a csiszoláshoz és a csiszolással végzett vágási műveletekhez
Csak az Ön elektromos kéziszerszámához javasolt csiszolókorong típusokat és a kiválasztott koronghoz kialakított védőburát használja. Az olyan korongok, amelyekre az elektromos kéziszerszám nincs méretezve, nem lehet megfelelően lefedni, ne használja, mivel nem biztonságosak.
A besüllyesztett középpontú csiszolókorong csiszoló felületének a védőbúra ajkai által meghatározott sík alatt kell lennie. Egy helytelenül felszerelt korongot, amely kiáll a védőbúra ajka alól, nem lehet megfelelően lefedni.
A védőburának biztonságosan hozzá kell lennie erősítve az elektromos kéziszerszámhoz és a maximális biztonságot nyújtó megfelelő helyzetben kell lennie, hogy a korongnak csak a lehető legkisebb része maradjon fedetlenül a kezelő felé. A védőbúra segít megvédeni a kezelőt a korong kirepülő részeitől, a kerék akaratlan megérintésétől és a szikráktól, amelyek meggyújthatják a ruháját.
A korongokat csak a javasolt alkalmazási módoknak megfelelően használja. Példa: Sohase csiszoljon egy hasítókorong oldalsó felületével. A hasítókorongok úgy vannak méretezve, hogy az anyagot a korong élével munkálják meg; ellenkező esetben a csiszolótestekre ható oldalirányú erő a korong töréséhez vezethet.
▶ Mindig csak sértetlen és az alkalmazásra kerülő korongnak megfelelő méretű és alakú karimákat használjon. A megfelelő karimák megtámasztják a korongot és csökkentik a korongtörés lehetőségét. A hasítókorongokhoz szükséges karimák eltérhetnek a csiszolókorongokhoz használt karimáktól.
▶ Ne használjon olyan elkopott korongokat, amelyek nagyobb elektromos kéziszerszámon való alkalmazásra vannak méretezve. A nagyobb elektromos kéziszerszá-mokhoz előirányzott korongok a kisebb elektromos kézi-szerszám magasabb forgási sebességéhez nem használ-hatóak mert széttörhetnek.
Kiegészítő biztonsági előírások a csiszolással végzett vágási műveletekhez
▶ Ne "ékelje" be a hasítókorongot és ne gyakoroljon rá túl nagy nyomást. Ne próbáljon meg túlságosan mélyet vágni. A korong túlzott terhelése megnöveli az igénybevételt, a korong a vágásban könnyebben oldalra fordul és beékelődik, ennek következtében megnövekszik a visszarúgás és a korongtörés valószínűsége.
▶ Kerülje el a testével a forgó korong síkját és a korong mögötti tartományt. Ha a hasítókorong a munkadarabban Öntöl eltávolodva mozog, akkor az elektromos kéziszerszám a forgó koronggal visszarúgás esetén közvetlenül Ön felé pattanhat.
Ha a korong szorul, vagy ha Ön bármely okból megszakítja a munkát, kapcsolja ki a készüléket és tartsa azt mozdulatlanul, amíg a korong teljesen leáll. Sose próbálja meg kihúzni a még forgásban lévő hasítókorongot a vágásból, mert ez visszarúgáshoz vezethet. Mérje fel és szüntesse meg a beékelődés vagy a leblokkolás okát.
▶ Ne indítsa újra a müveletet, ha a korong még benne van a munkadarabban. Várja meg, amíg a korong is-mét eléri a teljes sebességét és óvatosan vezesse be a munkadarabba, a vágási vonalba. Ha az elektromos ké-ziszerszámot úgy indítja újra, hogy a korong benne van a
munkadarabban, akkor a korong beékelődhet, elmozdulhat, vagy a gép visszarúghat.
A kerék beékelődésének és a visszarúgásnak a megelőzésére a lemezeket és a nagyobb méretű munkadarabokat támassza alá. A nagyobb munkadarabok a saját súlyuk alatt meghajolhatnak. A munkadarabot mind a vágási vonal közelében, mind a munkadarab szélénél a korong mindkét oldalán alá kell támasztani.
Ha falban, vagy más be nem látható területen hoz létre "táska alakú beszúrást", járjon el különös óvatossággal. Az anyagba behatoló hasítókorong gáz- vagy vízvezetékbe, elektromos vezetékekbe vagy más tárgyakba ütközhet, amelyek visszarúgást okozhatnak.
Biztonsági előírások a csiszolópapírral történő csiszoláshoz
▶ Ne használjon túlságosan nagy méretű csiszolópapírt. A csiszolópapír kiválasztásakor tartsa be a gyártó javaslatait. A csiszolótányéron túl kilógó csiszolólapok személyi sérülést okozhatnak, valamint a csiszolólapok meg-repedését, szakadását okozhatják, esetlegesen visszarú-gáshoz vezethetnek.
Biztonsági előírások a drótkefével végzett munkákhoz
Vegye figyelembe, hogy a drótkeféből a rendeltetésszerű használat közben is kihullanak a drót sörték. Ne terhelje túl a drótokat a kefére gyakorolt nagy nyomással. A kihulló drót sörték könnyen áthatolhatnak a könnyebb ruhákon és/vagy a börön.
▶ Ha a drótkefével végzett munkához védőbúra alkalmazása javasolt, akkor gondoskodjon arról, hogy se a korong, se a drótok ne érhessenek hozzá a védőbúrához. A korong vagy a kefe átmérője a terhelés és a centrifugális erő következtében megnövekedhet.
Kiegészítő biztonsági előírások
Viseljen védöszemüveget.
A rejtett vezetékek felkutatásához használjon arra alkalmas fémkereső készüléket, vagy kérje ki a helyi energiaellátó vállalat tanácsát. Ha egy elektromos vezetéket a berendezéssel megérint, az tűzhöz és áramütéshez vezethet. Egy gázvezeték megrongálása robbanást eredményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek.
▶ Ne érjen hozzá a csiszoló- és darabolókorongokhoz, amíg le nem hültek. A korongok a munka során igen erősen felforrósodnak.
Ha az áramellátás (például az akkumulátor eltávolítása következtében) megszakad, oldja fel és állítsa át a KI helyzetbe a be/ki-kapcsolót. Így meg lehet előzni egy akaratlan újraindulást.
A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná.
232 | Magyar
Az akkumulátorok megrongálódása vagy szakszerűtlen kezelése esetén abból gözök léphetnek ki. Az akkumulátor kigyulladhat vagy felrobbanhat. Azonnal juttasson friss levegőt a helyiségbe, és ha panaszai vannak, keressen fel egy orvost. A gözök ingerelhetik a légutakat.
▶ Ne nyissa fel az akkumulátort. Ekkor fennáll egy rövidzárlat veszélye.
Az akkumulátort hegyes tárgyak, például tük vagy csavarhúzók, vagy külső eröbehatások megrongálhatják. Belső rövidzárlat léphet fel és az akkumulátor kigyulladhat, füstöt bocsáthat ki, felrobbanhat, vagy túlhevülhet.
- Az akkumulátort csak a gyártó termékeiben használja.
Az akkumulátort csak így lehet megvédeni a veszélyes túlterheléstől.
Óvja meg az elektromos kéziszerszámot a forróságtól, például a tartós napsugárzástól, a tüztől, a szennyezésektől, a víztől és a nedvességtől. Robbanásveszély és rövidzárlat veszélye áll fenn.
VIGYÁZAT! Ha egy Bluetooth-tal felszerelt elektromos kéziszerszámot használ, más készülékekben, berendezésekben, repülőgépekben és orvosi készülékekben (például pacemaker, hallókészülék) zavarok léphetnek fel. A közvetlen környezetben emberek és állatok sérülését sem lehet teljesen kizárni. Ne használja az elektromos kéziszerszámot Bluetooth-tal* orvosi készülékek, töltőállomások, vegyipari berendezések, robbanásveszélyes területek közelében és robbantási területeken. Ne használja az elektromos kéziszerszámot Bluetooth-tal repülőgépeken. Közvetlen testközelben kerülje el a tartós üzemeltetést.
A Bluetooth® szóvédjegy és a képjelek (logók) a Bluetooth SIG, Inc. bejegyzett védjegyei és tulajdonai. A szóvédjegynek/a képjelnek a Robert Bosch Power Tools GmbH által történő valamennyi alkalmazása a megfelelő licencia alatt áll.
A termék és a teljesítmény leírása
Olvassa el az összes biztonsági figyelmezte- tést és előírást. A biztonsági előírások és uta- sítások betartásának elmulasztása áramütés- hez, tüzhöz és/vagy súlyos sérülésekhez vezet- het.
Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat.
Rendeltetésszerű használat
Az elektromos kéziszerszám fémek és kövek víz nélküli darabolására, nagyolására és kefével való megmunkálására szolgál.
Kötött csiszolóanyagokkal való daraboláshoz egy a darabolásra szolgáló speciális védőbúrát kell használni.
Köben végzett darabolási munkákhoz megfelelő porelszívásról kell gondoskodni.
A megengedett csiszolószerszámokkal az elektromos kéziszerszámot csiszolópapiros csiszolásra is lehet használni. Az elektromos kéziszerszám adatait és beállításait a behelyezett Bluetooth ^ GCY 30-4 Low Energy Module esetén a Bluetooth ^ -rádiótechnológia segítségével az elektromos kéziszerszám és egy mobil végberendezés között át lehet vinni.
Az ábrázolásra kerülő komponensek
A készülék ábrázolásra kerülő komponenseinek sorszámozása az elektromos kéziszerszámnak az ábra-oldalon található képére vonatkozik.
(1) Védőbúra reteszelés feloldó kar
(2) Forgásirányt jelző nyíl a házon
(3) Orsó-reteszelögomb
(4) LED-munkalámpa (GWS 18V-10 SC)
(5) Felhasználói felület
(6) Be-/kikapcsoló
(7) Bluetooth-modul fedél
(8) Akkumulátor ^A)
(9) Akkumulátor reteszelésfeloldó gomb ^A
(10) Pótfogantyú (szigetelt fogantyú-felület)
(11) Védőbúra csiszoláshoz ^A)
(12) Védőbúra csiszoláshoz
(13) Befogó karima O-gyürüvel
(14) Csiszolókorong
(15) Gyorsbefogóanya kengyellel
(16) Keményfém fazékkorong ^A)
(17) Védőbúra daraboláshoz ^A)
(18) Darabolókorong ^4
(19) Fogantyú (szigetelt markolatfelület)
(20) Csiszolótengely
(21) Kézvédő ^A)
(22) Gumi csiszolótányér ^A)
(23) Csiszolólap ^A)
(27) Elszívóbúra daraboláshoz vezetőszánnal ^A
(28) Gyémántbetétes darabolókorong ^A
(29) Akkumulátor feltöltési szint kijelző (felhasználói felület)
(30) Fordulatszám előválasztási fokozat kijelző (felhasználói felület)
(31) Fordulatszám előválasztó gomb (felhasználói felület)
(32) Elektromos kéziszerszám állapot kijelző (felhasználói felület)
(33) Túlterhelés elleni védelem kijelző (felhasználói felület)
A) A képeken látható vagy a szövegben leirt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozék-programunkban valamennyi tartozék megtalálható.
Müszaki adatok
| Sarokcsiszoló GWS 18V-10 C GWS 18V-10 C GWS 18V-10 C | ||||
| Rendelési szám | 3 601 JG3 0.. | 3 601 JG3 2.. | 3 601 JG3 1.. | |
| Névleges feszültség V= 18 18 18 | ||||
| Névleges fordulatszám ^A) | perc ^-1 | 9000 | 9000 | 9000 |
| Üresjárati fordulatszám ^A) | perc ^-1 | --- | ||
| Max. csiszolókorong-átmérő mm 100 115 125 | ||||
| A csiszolótengely menete M 10 M 14 M 14 | ||||
| A csiszolótengely menet max. hossza mm 22 22 22 | ||||
| Visszarúgási kikapcsolás ● ● ● | ||||
| Újraindulás elleni védelem ● ● ● | ||||
| Kifutás-fék ● ● ● | ||||
| A fordulatszám előválasztása - - - | ||||
| Súly az EPTA-Procedure 01:2014 (01:2014 EPTA-eljárás) szerint ^B) | ||||
| - rezgéscsillapító pótfogantyúval | kg | 2,3-3,3 | 2,3-3,3 | 2,3-3,3 |
| - standard pótfogantyúval | kg | 2,2-3,2 | 2,2-3,2 | 2,2-3,2 |
| Javasolt környezeti hömérséklet a töltés során | °C | 0 ... +35 | 0 ... +35 | 0 ... +35 |
| Megengedett környezeti hömérséklet az üzemelés és a tárolás során ^C) | °C | -20 ... +50 | -20 ... +50 | -20 ... +50 |
| Javasolt akkumulátorok | GBA 18V...ProCORE18V... | GBA 18V...ProCORE18V... | GBA 18V...ProCORE18V... | |
| Javasolt töltőkészülékek | GAL 18...GAX 18...GAL 36... | GAL 18...GAX 18...GAL 36... | GAL 18...GAX 18...GAL 36... | |
| Adatátvitel | |||
| Bluetooth® | Bluetooth®4.2(Low Energy) ^D) | Bluetooth®4.2(Low Energy) ^D) | Bluetooth®4.2(Low Energy) ^D) |
| A jelek közötti távolság | s 8 8 8 | ||
| Maximális jel hatótávolság ^E) | m 30 30 30 | ||
A) Méretezési fordulatszám az EN 60745-2-3 szabvány szerint
B) az alkalmazásra kerülő akkumulátortól függ
C) <0 °C hömérsékletek esetén korlátozott teljesítmény
D) A mobil végberendezéseknek kompatibilisnek kell lenniük a Bluetooth -Low-Energy-készülékekkel (4.2 változat) és támogatniuk kell a Generic Access Profil-t (GAP).
E) A hatótávolság a külső feltételektől függően, beleértve ebbe az alkalmazásra kerülő vevőkészüléket is, erősen változó lehet. Zárt helyiségekben és fémes akadályok (például falak, polcok, koffer stb.) a Bluetooth®-hatótávolság lényegesen alacsonyabb lehet.
| Sarokcsiszoló | GWS 18V-10 SC | GWS 18V-10 SC | GWS 18V-10 SC | GWS 18V-10 SC | |
| Rendelési szám | 3 601 JG3 3.. | 3 601 JG3 6.. | 3 601 JG3 4.. | 3 601 JG3 5.. | |
| Névleges feszültség | V= | 18 18 18 18 | |||
| Névleges fordulatszám ^A) | perc ^-1 | 9000 | 9000 9000 7500 | ||
| Üresjárati fordulatszám ^A) | perc ^-1 | 4500–9000 | 4500–9000 | 4500–9000 | 4000–7500 |
| Max. csiszolókorong-átmérő | mm | 100 115 125 150 | |||
| A csiszolótengely menete | M 10 M 14 M 14 | M 14 | |||
| A csiszolótengely menet max. hossza | mm | 22 22 22 22 | |||
234 | Magyar
Sarokcsiszoló GWS 18V-10 SC GWS 18V-10 SC GWS 18V-10 SC GWS 18V-10 SC
| Visszarúgási kikapcsolás ●●●● | ||||
| Újraindulás elleni védelem ●●●● | ||||
| Kifutás-fék ●●●● | ||||
| A fordulatszám előválasztása ●●●● | ||||
| Súly az EPTA-Procedure 01:2014 (01:2014 EPTA-eljárás) szerint ^B) | ||||
| – rezgéscsillapító pótfogantyúval kg 2,3–3,3 2,3–3,3 2,3–3,3 2,3–3,3 | ||||
| – standard pótfogantyúval kg 2,2–3,2 2,2–3,2 2,2–3,2 2,2–3,2 | ||||
| Javasolt környezeti hőmérséklet a töl-tés során | °C 0 ... +35 0 ... +35 0 ... +35 0 ... +35 | |||
| Megengedett környezeti hőmérsékletaz üzemelés és a tárolás során ^C) | °C –20 ... +50 –20 ... +50 –20 ... +50 –20 ... +50 | |||
| Javasolt akkumulátorok GBA 18V... | GBA 18V... | GBA 18V... | GBA 18V... | |
| ProCORE18V... | ProCORE18V... | ProCORE18V... | ProCORE18V... | |
| Javasolt töltőkészülékek GAL 18... | GAL 18... | GAL 18... | GAL 18... | |
| GAX 18... | GAX 18... | GAX 18... | GAX 18... | |
| GAL 36... | GAL 36... | GAL 36... | GAL 36... | |
Adatátvitel
| Bluetooth® Bluetooth®4.2 | (Low Energy)D) | Bluetooth®4.2 (Low Energy)D) | Bluetooth®4.2 (Low Energy)D) | Bluetooth®4.2 (Low Energy)D) | |
| A jelek közötti távolság | s | 8 | 8 | 8 | 8 |
| Maximális jel hatótávolságE) | m | 30 | 30 | 30 | 30 |
A) Méretezési fordulatszám az EN 60745-2-3 szabvány szerint
B) az alkalmazásra kerülő akkumulátortól függ
C) <0 °C hömérsékletek esetén korlátozott teljesítmény
D) A mobil végberendezéseknek kompatibilisnek kell lenniük a Bluetooth -Low-Energy-készülékekkel (4.2 változat) és támogatniuk kell a Generic Access Profil-t (GAP).
E) A hatótávolság a külső feltételektől függően, beleértve ebbe az alkalmazásra kerülő vevőkészüléket is, erősen változó lehet. Zárt helyiségekben és fémes akadályok (például falak, polcok, koffer stb.) a Bluetooth®-hatótávolság lényegesen alacsonyabb lehet.
Zaj és vibráció értékek
| GWS 18V-10 C | GWS 18V-10 C | GWS 18V-10 C | |
| 3 601 JG3 0.. | 3 601 JG3 2.. | 3 601 JG3 1.. |
A zajkibocsátási értékek a EN 60745-2-3 szabványnak megfelelően kerültek meghatározásra.
Az elektromos kéziszerszám A-értékelésű zajszintjének tipikus értéke
| Hangnyomás-szint | dB(A) | 79 | 79 | 79 |
| Hangteljesítmény-szint | dB(A) | 90 | 90 | 90 |
| Szórás, K | dB | 3 | 3 | 3 |
| Viseljen fülvédöt! | ||||
Az a _h rezgési összértékek (a három irány vektorösszege) és a K szórás a EN 60745-2-3 szabványnak megfelelően meghatározott értékei:
Felületcsiszolás:
Csiszolás csiszolópapírral:
A zajkibocsátási értékek a EN 60745-2-3 szabványnak megfelelően kerültek meghatározásra.
Az elektromos kéziszerszám A-értékelésű zajszintjének tipikus értéke
| Hangnyomás-szint | dB(A) | 79 | 79 | 79 | 81 |
| Hangteljesítmény-szint | dB(A) | 90 | 90 | 90 | 92 |
| Szórás, K | dB | 3 | 3 | 3 | 3 |
| Viseljen fülvédöt! |
Az a _h rezgési összértékek (a három irány vektorösszege) és a K szórás a EN 60745-2-3 szabványnak megfelelően meghatározott értékei:
Felületcsiszolás:
Csiszolás csiszolópapírral:
Az ezen előírásokban megadott rezgési szint egy szabványban rögzített mérési módszerrel került meghatározásra és az elektromos kéziszerszámok összehasonlítására ez az érték felhasználható. Ez az érték a rezgési terhelés ideiglenes becslésére is alkalmas.
A megadott rezgésszint az elektromos kéziszerszám fő alkalmazási területein való használat során fellépő érték. Ha az elektromos kéziszerszámot más alkalmazásokra, eltérő betétszerszámokkal vagy nem kielégítő karbantartás mellett használják, a rezgésszint a fenti értéktől eltérhet. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen megnövelheti.
A rezgési terhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidöre vonatkozó rezgési terhelést lényegesen csökkentheti. Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos kéziszerszám és a betétszerszámok karbantartása, a kezek melegen tartása, a munkamenetek megszervezése.
Összeszerelés
A GCY 30-4 Bluetooth ^® Low Energy Module behelyezése
Figyelem: A GWS 18V-10 C elektromos kéziszerszámoknál a GCY 30-4 Bluetooth ^® Low Energy Module külön tartozékként áll rendelkezésre; a GWS 18V-10 SC elektromos kéziszerszámoknál ez a szállítmány része.
A Bluetooth® GCY 30-4 Low Energy Module modullal kapcsolatos információk a hozzátartozó Kezelési Útmutatóban találhatók.
Az akkumulátor feltöltése
Csak a Műszaki Adatoknál megadott töltőkészülékeket használja. Csak ezek a töltőkészülékek felelnek meg pontosan az Ön elektromos kéziszerszámában alkalmazásra kerülő Li-ion-akkumulátornak.
Figyelem: Az akkumulátor részben feltöltve kerül kiszállításra. Az akkumulátor teljes teljesítményének biztosítására az első alkalmazás előtt töltse fel teljesen az akkumulátort a töltőkészülékben.
A Li-ion-akkumulátort bármikor fel lehet tölteni, anélkül, hogy ez megrövidítené az élettartamát. A töltési folyamat megszakítása nem árt az akkumulátornak.
A lithium-ionos-akkumulátort az „Electronic Cell Protection (ECP)“ védi a túl erős kisülés ellen. Ha az akkumulátor kimerült, az elektromos kéziszerszámot egy védőkapcsoló kikapcsolja: Ekkor a betétszerszám nem mozog tovább.
Az elektromos kéziszerszám automatikus kikapcsolása után ne nyomja tovább a be-/kikapcsolót. Ez meg-rongálhatja az akkumulátort.
Vegye figyelembe a hulladékba való eltávolítással kapcsolatos előírásokat.
Az akkumulátor kivétele
A (8) akkumulátor két reteszelővállal van ellátva, amelyek meggátolják, hogy az akkumulátor a (9) akkumulátor reteszelésfeloldó gomb akaratlan megnyomásakor kiessen. Amíg az akkumulátor be van helyezve az elektromos kéziszerszámba, azt egy rugó a helyén tartja.
A (8) akkumulátor eltávolításához nyomja meg a (9) reteszelés feloldó gombot és húzza ki az akkumulátort az elektromos kéziszerszámból. Ne eröltesse a kihúzást.
Akkumulátor töltöttségi szint kijelző
Az akkumulátor töltési szint kijelző display zöld LED-jei az akkumulátor töltési szintjét mutatják. A töltöttségi szintet biztonsági okokból csak használaton kívüli elektromos kéziszer-szám esetén lehet lekérdezni.
Nyomja meg a ovagy a feltöltési szint kijelző gombot, hogy kijelezze a töltési szintet. Erre kivett akkumulátor esetén is van lehetőség.
Ha az akkumulátor feltöltési szint kijelző gomb megnyomása után egy LED sem világít, az akkumulátor meghibásodott és ki kell cserélni.
Figyelem: Az akkumulátor töltési szintjét a (5) felhasználói interfész is jelzi (lásd „Felhasználó interfész (lásd a B ábrát)”, Oldal 239).
Akkumulátor típus: GBA 18V...
LED-ek Kapacitás
| Tartós fény, 3× zöld 60–100 % |
| Tartós fény, 2× zöld 30–60 % |
| Tartós fény, 1× zöld 5–30 % |
| Villogó fény, 1× zöld 0–5 % |
Akkumulátor típus: ProCORE18V...
LED-ek Kapacitás
| Tartós fény, 5× zöld 80–100 % |
| Tartós fény, 4× zöld 60–80 % |
| Tartós fény, 3× zöld 40–60 % |
| Tartós fény, 2× zöld 20–40 % |
| Tartós fény, 1× zöld 5–20 % |
| Villogó fény, 1× zöld 0–5 % |
Védőberendezés felszerelése
Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcse, stb.) megkezdése előtt, valamint szállításhoz és tároláshoz vegye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat.
Figyelem: Ha a csiszolókorong üzem közben eltörött, vagy ha a védőbúra vagy az elektromos kéziszerszám felvevő egy-ségei megrongálódtak, az elektromos kéziszerszámot azon-nal el kell küldeni a Vevőszolgálatnak, a címeket lásd a „Vev- szolgálat és alkalmazási tanácsadás” fejezetben.
Védöbúra csiszoláshoz

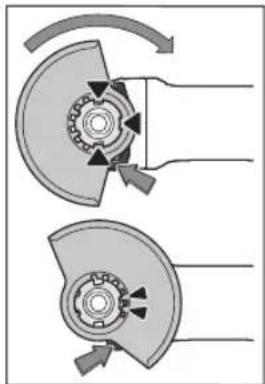

Tegye rá a (12) védőbúrát az elektromos kéziszerszám fogadó egységére, amíg a védőbúra kódoló billentyűi meg nem felelnek a fogadóegységnek. Eközben nyomja be és tartsa benyomva a (1) reteszelés feloldó kart. Nyomja rá a (12) védőbúrát az orsónyakra, amíg a védőbúra pereme felfekszik az elektromos kéziszerszám karimájára és forgassa el a védőbúrát, amíg az jól hallhatóan bepattan a helyére.
Állítsa be a munkamenetnek megfelelően a (12) védőbúra helyzetét. Ehhez nyomja felfelé a (1) reteszelés feloldó kart és forgassa a (12) védőbúrát a kívánt helyzetbe.
▶ Mindig úgy állítsa be a (12) védőbúrát, hogy a (1) reteszelés feloldó kar mind a két bütyke belenyúljon a (12) védőbúra megfelelő bemélyedéseibe.
- Állítsa be úgy a (12) védöbúra helyzetét, hogy a kezelő irányába ne léphessenek ki szikrák.
▶ A (12) védőbúrának csak a (1) reteszelés feloldó kar működtetése után szabad elfordulnia! Ellenkező esetben az elektromos kéziszerszámot semmi esetre sem szabad tovább használni, hanem a vevőszolgálatnál le kell adni.
Megjegyzés: A (12) védőbúrán elhelyezett kódoló bütykök biztosítják, hogy az elektromos kéziszerszámra csak egy hozzáillő védőbúrát lehessen felszerelni.
Védöbúra daraboláshoz
Ha kötött csiszolóanyaggal ellátott koronggal végez darabolást, használja mindig a darabolásra szolgáló (17) védöbúrát.
Köben végzett darabolási munkákhoz megfelelő porelszívásról kell gondoskodni.
A darabolásra szolgáló (17) védőbúrát ugyanúgy kell felszerelni, mint a csiszolásra szolgáló (12) védőbúrát.
Elszívó búra csiszoláshoz
Festékek, lakkok és műanyagok (16) keményfém csészealakú korongokkal való, kevés porral járó csiszolásához a (11) elszívóbúrát lehet használni. A (11) elszívóbura fémek megmunkálására nem alkalmas.
A (11) elszívóburához egy megfelelő Bosch-porszívót lehet csatlakoztatni.
A (11) elszívóburát a (12) védőburához hasonlóan kell fel- szerelni. A kefés koszorú kicserélhető.
Elszívó búra daraboláshoz, vezetőszánnal
A darabolásra szolgáló (27) védőbúrát a vezetőszánnal ugyanúgy kell felszerelni, mint a csiszolásra szolgáló (12) védőbúrát.
Pótfogantyú
▶ Az elektromos kéziszerszámát csak a (10) pótfogan-tyúval együtt használja.
Ha a pótfogantyú megrongálódott, ne használja tovább az elektromos kéziszerszámot. A pótfogantyún nem szabad változtatásokat végrehajtani.
A munkavégzési módszernek megfelelően csavarja fel a (10) pótfogantyút a hajtóműfej jobb vagy bal oldalára.
Rezgéscsillapító pótfogantyú
A rezgéscsillapító pótfogan- tyú egy kevesebb rezgéssel járó és így kellemesebb és biztonságos munkavégzést
tesz lehetővé.
▶ A pótfogantyún ne hajtson végre semmiféle változtatást.
Ha egy pótfogantyú megsérült, ne használja tovább.
Kézvédő
▶ A (22) gumi csiszolótárcsával vagy a fazékkefével / legyezős csiszolókoronggal végzendő munkákhoz min-dig szerelje fel a (21) kézvédőt.
A (21) kézvédőt a (10) pótfogantyúval rögzítse.
A csiszolószerszámok felszerelése
Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcse, stb.) megkezdése előtt, valamint szállításhoz és tároláshoz vegye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat.
▶ Ne érjen hozzá a csiszoló- és darabolókorongokhoz, amíg le nem hültek. A korongok a munka során igen erősen felforrósodnak.
Tisztítsa meg a (20) csiszolóorsót és valamennyi felszerelésre kerülő alkatrészt.
A csiszolószerszámok rögzítéséhez és kilazításához nyomja meg a (3) tengely reteszelőgombot, hogy ezzel reteszelje a csiszolótengelyt.
▶ A tengely reteszelögombot csak teljesen nyugalmi állapotban lévő csiszolótengely esetén szabad megnyomni. Ellenkező esetben az elektromos kéziszerszám megrongálódhat.
Csiszoló-/darabolótárcsa
Vegye figyelembe a csiszolószerszámok méreteit. A nyílás átmérőjének illeszkednie kell a befogó karimához. Redukáló idomot, vagy adaptert nem szabad használni.
A gyémántbetétes darabolótárcsák alkalmazása során ügyeljen arra, hogy a gyémántbetétes darabolótárcsán található nyíl iránya megegyezzen az elektromos kéziszerszám forgásirányával (lásd a hajtómüfejen a forgásirányt jelző nyilat).
A szerelési sorrend az ábrás oldalon látható.

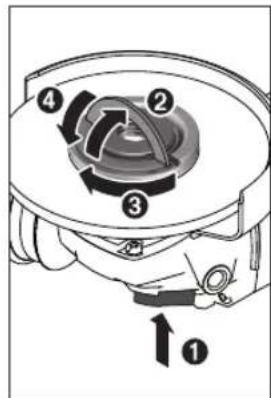

A csiszoló-/hasítókorong rögzítéséhez használja a (15) gyorsbefogóanyát, ehhez további szerszámokra nincs szükség.
A (15) gyorsbefogóanyát csak legfeljebb 150 mm átmérőjű csiszoló-/hasítókorongokhoz használja.
▶ A (15) gyorsbefogó anyát csak csiszoló vagy daraboló tárcsákhoz szabad használni.
Csak hibátlan, kifogástalan (15) gyorsbefogó anyát használjon.
A felcsavarás során ügyeljen arra, hogy a (15) gyorsbefogóanya feliratos oldala ne a csiszolótárcsa felé mutasson.
Egy csiszoló-/hasítókorong rögzítésére kizárólag a ké- szülékkel szállított (15) gyorsbefogóanyát használja.
A csiszolótengely rögzítéséhez nyomja meg a (3) tengely reteszelő gombot. A (15) gyorsbefogóanya megszorításához hajtsa fel a gyorsbefogóanya kengyelét és forgassa el a gyorsbefogóanyát erőteljesen az óramutató járásával megegyező irányba. Ezután a gyorsbefogóanya rögzítéséhez hajtsa le a kengyelt. A tárcsa szélének megszorítása nem kielégítő.

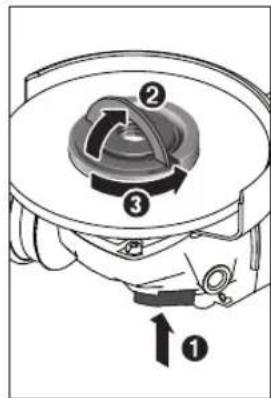

Egy előírásszerűen rögzített, hibátlan (15) gyorsbefogóanyát kézzel ki lehet lazítani. Ehhez hajtsa fel a gyorsbefogóanya kengyelét és forgassa el a gyorsbefogóanyát erőteljesen az óramutató járásával ellenkező irányba. Egy beszorult gyorsbefogó anya kilazítására sohase használjon fogót, hanem csak egy kétkörmös kulcsot.
A befogó karima és a csiszoló-/hasítókorong felszerelése után a csiszolóorsó szabad menete hosszának legalább 4 mm-t kell kitennie. Ügyeljen a csiszolószerszám szoros rögzítésére, hogy az az elektromos kézi-
szerszám kifutásakor ne válhasson le az orsóról.
A (13) befogó karimába a központozó perem köré egy műanyag alkatrész (O-gyűrű) van behelyezve. Ha az O-gyűrű hiányzik, vagy megrongálódott, a (13) befogó karimát a további használat előtt okvetlenül ki kell cserélni.
A csiszolószerszámok felszerelése után a készülék bekapcsolása előtt győződjön meg arról, hogy a csiszolószerszám helyesen van felszerelve és szabadon forog.
238 | Magyar
Gondoskodjon arról, hogy a csiszolószerszám ne érjen hozzá a védőbúrához vagy más alkatrészekhez.
Legyezős csiszolókorong
▶ A legyezős csiszolókoronggal végzendő munkákhoz mindig szerelje fel a (21) kézvédőt.
Gumi csiszolótányér
▶ A (22) gumi csiszolótányérral végzendő munkákhoz mindig szerelje fel a (21) kézvédőt.
A szerelési sorrend az ábrás oldalon látható.
Tolja rá a (22) gumitányért a (20) csiszolótengelyre.
Nyomja erőteljesen rá a (23) csiszolópapírt a (22) csiszoló tányér alsó oldalára.
Csavarja fel a (24) hengeres anyát és egy körmöskulccsal húzza meg szorosra.
Sarokcsiszoló/kefés tárcsa
▶ A sarokcsiszolóval vagy a kefés tárcsával végzendő munkákhoz mindig szerelje fel a (21) kézvédöt.
A szerelési sorrend az ábrás oldalon látható.
A sarokcsiszolót / kefés tárcsát annyira fel kell tudni csavarozni a csiszolótengelyre, hogy szorosan felfeküdjön a csiszolótengely menetének végén található csiszolótengely karimára. Húzza meg egy villáskulccsal szorosra a sarokcsiszolót / kefés tárcsát.
Edény alakú keményfémbetétes korong
Edény alakú korongokat csak egy megfelelő védöbúrával együtt szabad használni.
Megengedett csiszolószerszámok
A használati útmutatóban megnevezett összes csiszolószerszámot lehet használni.
Az alkalmazásra kerülő csiszolószerszámok megengedett fordulatszámának [perc ^-1 ], illetve kerületi sebességének legalábbis el kell érnie az alábbi táblázatban megadott értékeket.
Ezért vegye tekintetbe a csiszolószerszám címkéjén megadott megengedett fordulatszámot, illetve kerületi sebességet.
| max. [mm] [mm] | |||||
| D b d [perc] | ^-1 [m/s] | ||||
| 100 | 7 | 16 | 9000 | 80 | |
| 115 | 7 | 22,2 | 9000 | 80 | |
| 125 | 7 | 22,2 | 9000 | 80 | |
| 150 | 7 | 22,2 | 7500 | 80 | |
| 100 | - | - | 9000 | 80 | |
| 115 | - | - | 9000 | 80 | |
| 125 | - | - | 9000 | 80 | |
| 150 | - | - | 7500 | 80 | |
max. [mm] [mm]
D b d [perc
^-1 [m/s]
75 30 M 14 9000 45
82-M 14 9000 80
A hajtómüfej elfordítása
GWS 18V-10 C
Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcse, stb.) megkezdése előtt, valamint szállításhoz és tároláshoz vegye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat.
A hajtómüfejet 90°-os lépésekben el lehet forgatni. Így a be-/kikapcsolót különleges munkavégzési esetekhez, például balkezes kezelők számára, egy előnyösebb helyzetbe lehet hozni. Teljesen csavarja ki a 4 csavart. Óvatosan, és anélkül, hogy levenné a házról, for-
gassa el az új helyzetbe a hajtóműfejet. Húzza meg ismét szorosra a 4 csavart.
Por- és forgácselszívás
Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a kezelő vagy a közelben tartózkodó személyek által történő megérintése vagy belégzése allergikus reakciókhoz és/vagy a légutak megbetegedését vonhatja maga után.
Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatásúak, föleg ha a faanyag kezeléséhez más anyagok is vannak bennük (kromát, favédő vegyszerek). A készülékkel azbesztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk.
– Gondoskodjon a munkahely jó szellőztetéséről.
– Ehhez a munkához célszerű egy P2 szüröosztályú porvé-dő álarcot használni.
A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat.
Gondoskodjon arról, hogy a munkahelyén ne gyülhes- sen össze por. A porok könnyen meggyulladhatnak.
Üzemeltetés
Üzembe helyezés
Az akkumulátor beszerelése
Tolja be a megtöltött (8) akkumulátort elölröl az elektromos kéziszerszám lábrészébe, amíg az akkumulátor biztonságo-san reteszelésre kerül.
Be- és kikapcsolás
Az elektromos kéziszerszám üzembe helyezéséhez tolja előre a (6) be-/kikapcsolót.
A (6) be-/kikapcsoló bekapcsolt állapotban való reteszeléséhez nyomja le elöl a (6) be-/kikapcsoló t, amíg az beugrik a reteszelési helyzetbe.
Az elektromos kéziszerszám kikapcsolásához engedje el a (6) be-/kikapcsolót, illetve, ha az az adott helyzetben rögzítve van, nyomja be rövid időre, majd engedje el a (6) be-/kikapcsolót.
▶ Minden használat előtt ellenőrizze a csiszolószerszámokat. Győződjön meg arról, hogy a csiszolószerszám helyesen van felszerelve és szabadon forog. Hajtson végre egy terhelés nélküli, legalább 1 perces próbafutást. Megrongálódott, nem kerek, vagy berezgő csiszolószerszámokat ne használjon. A megrongálódott csiszolószerszámok széttörhetnek és sérüléseket okozhatnak.
Visszarugási kikapcsolás
Az elektromos kéziszerszám hirtelen visszarúgásakor, például daraboló vágásnál egy leblokkolás esetén, a motor áramellátását a rendszer elektronikus úton megszakítja. Ekkor a (4) munkahely megvilágító lámpa fehér színben, a
(32) állapot kijelző pedig piros színben villog.
Az ismételt üzembe helyezéshez hozza a (6) be-/kikapcsolót kikapcsolt helyzetbe és kapcsolja ismét be az elektromos kéziszerszámot.
Újraindulás elleni védelem
Az újraindulás elleni védelem az áramellátás megszakítása majd helyreállítása esetén meggátolja az elektromos kéziszerszám akaratlan újraindulását.
Ha az újraindulás elleni védelem aktiválva van, a (32) állapot kijelző piros színben villog.
Az ismételt üzembe helyezéshez hozza a (6) be-/kikapcsolót a kikapcsolt helyzetbe, majd ismét kapcsolja be az elektromos kéziszerszámot.
Ütközési kikapcsoló
A beépített ütközési kikapcsoló az elektromos kéziszerszá-mot abban a pillanatban kikapcsolja, amikor az a zuhanás végén a padlóhoz ütődik. Ekkor a (32) állapot kijelző piros szín-ben villog. Az ismételt üzembe helyezéshez hozza a (6) be-/kikapcsolót a kikapcsolt helyzetbe, majd ismét kapcsolja be az elektromos kéziszerszámot.
Felhasználó interfész (lásd a B ábrát)
A (5) felhasználó interfész a fordulatszám-előválasztásra, valamint az elektromos kéziszerszám állapotának kijelzésére szolgál.
A fordulatszám elöválasztása
GWS 18V-10 SC
A (31) fordulatszám előválasztó gombbal a szükséges fordulatszámot üzem közben is ki lehet jelölni. Az alábbi táblázatban található adatok javasolt értékek.
| Anyag Alkalmazás betétszerszám Fordulatszám-fokozat választás | GWS 18V-10 SC(100/115/125 mm)[perc ^-1 ] | GWS 18V-10 SC(150 mm)[perc ^-1 ] | ||
| Fém Kefélés, rozsdátlanítás | Csészealakú kefe 1 4500 4000 | |||
| Rozsdamen-tes acél | Csiszolás Rostszálas csiszoló-korong | 2 6000 5500 | ||
| Fém Nagyoló csiszolás Csiszolókorong 3 9000 7500 | ||||
| Fém Darabolás Csiszolókorong 3 9000 7500 | ||||
| Kő Darabolás Gyémánt daraboló-tárcsa és vezetősín(közet darabolásacsak a vezetősínhasználata mellettmegengedett) | 3 9000 7500 | |||
A fordulatszám fokozatoknál megadott fordulatszámok tájékoztató értékek.
▶ A betétszerszám megengedett fordulatszámának legalább akkorának kell lennie, mint az elektromos kézi-
240 | Magyar
szerszámon megadott legnagyobb fordulatszámnak. A megengedettnél gyorsabban forgó betétszerszámok szét-törhetnek és kirepülhetnek.
Állapotkijelzők
| Akkumulátor feltöltési szint- Magyarázat / ok Megoldás jelző display ((29) felhasználó interfész) | |
| zöld Az akkumulátor feltöltve – | |
| sárga Az akkumulátor majdnem üres Rövid idön belül cserélje ki vagy töltse fel azakkumulátort | |
| piros Az akkumulátor üres Cserélje ki vagy töltse fel az akkumulátort | |
| (33) túlterhelés elleni véde- Magyarázat / ok Megoldás lem kijelző | |
| sárga Kritikus hömérséklet elérése (motor, elektro-nika, akkumulátor) | Járassa alapjáratban és hagyja így lehülni az elektromos kéziszerszámot |
| piros Az elektromos kéziszerszám túlmelegedett és kikapcsol | Hagyja lehülni az elektromos kéziszerszámot |
| (32) elektromos kéziszerszám állapot kijelző | Magyarázat / ok Megoldás | |
| zöld Státusz rendben – | ||
| sárga A szerszám elérte a kritikus hőmérsékletetvagy az akkumulátor majdnem üres | Járassa alapjáratban és hagyja így lehűlni az elektromos kéziszerszámot vagy nemsokára cserélje ki vagy töltse fel az akkumulátort | |
| piros színben világít Az elektromos kéziszerszám túlmelegedettvagy az akkumulátor üres | Hagyja lehűlni az elektromos kéziszerszámot vagy cserélje ki, illetve töltse fel az akkumulátort | |
| piros színben villog A visszarúgási kikapcsoló, az újraindulás elleni védelem vagy az ütközési kikapcsoló kioldott | Kapcsolja ki, majd ismét kapcsolja be az elektromos kéziszerszámot | |
| kék színben villog Az elektromos kéziszerszám össze van kötve a mobil végberendezéssel vagy a beállítások átvitelre kerülnek | – | |
Konnektivitási funkciók
A Bluetooth® GCY 30-4 Low Energy Module modullal a következő konnektivitási funkciók állnak az elektromos kéziszerszámon rendelkezésre:
- Regisztrálás és személyre szabás
- Státusz ellenőrzése, figyelmeztető üzenetek kiadása
- Általános információk és beállítások
- Adminisztráció
A Bluetooth® GCY 30-4 Low Energy Module modullal kapcsolatos információk a hozzátartozó Kezelési Útmutatóban találhatók.
Munkavégzési tanácsok
Az elektromos kéziszerszám az abba behelyezett Bluetooth® GCY 30-4 Low Energy modullal egy rádió-interfésszel van felszerelve. Legyen tekintettel a helyi, például repülögépekben vagy kórházakban érvényes üzemeltetési korlátozásokra.
▶ Tartófalakban való vágások esetén legyen óvatos, lásd a „Statikai megjegyzések“ című fejezetet.
Fogja be a munkadarabot, ha az a saját súlyánál fogva nem helyezkedik el biztonságosan.
▶ Ne terhelje annyira meg az elektromos kéziszerszá-mot, hogy az ettől leálljon.
Magas terhelés után hagyja még néhány percig üresjáratban működni az elektromos kéziszerszámot, hogy a betétszerszám lehüljön.
▶ Ne használja az elektromos kéziszerszámot egy daraboló állvánnyal.
▶ Ne érjen hozzá a csiszoló- és darabolókorongokhoz, amíg le nem hültek. A korongok a munka során igen erősen felforrósodnak.
Ha az elektromos kéziszerszám elektrosztatikusan feltöltödik, a beépített elektronika kikapcsolja az elektromos kéziszerszámot. Nyomja meg ismét a (6) be-/kikapcsolót, hogy ismét üzembe helyezze az elektromos kéziszerszámot.
Nagyoló csiszolás
▶ Sohase használjon hasítókorongokat nagyoló csiszoláshoz.
Nagyoló csiszolásnál a legjobb eredmények eléréséhez 30° – 40° állásszőget használjon. Mér sékelt nyomással mozgassa ide-oda az elektromos kéziszerszámot. Így a munkadarab nem lesz túl forró, nem színeződik el és nem keletkeznek rajta barázdák.
Legyezös csiszolókorong
A legyezős csiszolókoronggal (külön tartozék) homorú és domború felületeket és profilokat is meg lehet munkálni.
A legyezős csiszolókorongoknak lényegesen nagyobb az élettartama, alacsonyabb a zajszintje és alacsonyabb csiszolási hömérsékletekhez vezetnek, mint a szokásos csiszolókorongok.
Fémek darabolása
▶ Ha kötött csiszolóanyaggal ellátott koronggal végez darabolást, használja mindig a darabolásra szolgáló (17) védőbúrát.
A daraboló csiszoláshoz használjon a megmunkálásra kerülő anyagnak megfelelő, mérsékelt elötolást. Ne gyakoroljon nyomást a daraboló korongra, ne ékelje be és ne oszcillálja a korongot.
Ne fékezze le a kifutó daraboló korongokat a korong oldalára gyakorolt nyomással.
Az elektromos kéziszerszá- mot mindig a forgásirányá- val ellentétes irányban kell vezetni. Ellenkező esetben a készülék irányíthatatla- nul kiugorhat a vágásból.
Profilok és négyszögletes csövek darabolásánál a legcelszerübb a legkisebb keresztmetszetnél kezdeni a darabolást.
Kö darabolása (lásd a A ábrát)
Köben végzett darabolási munkákhoz megfelelő porelszívásról kell gondoskodni.
▶ Viseljen porvédő álarcot.
▶ Az elektromos kéziszerszámot csak száraz darabolásra / száraz csiszolásra szabad használni.
Kövek darabolásához a legcélszerübb egy gyémántbetétes daraboló korongot használni.
A (27) vezetőszánnal felszerelt, darabolásra szolgáló elszívóbúra alkalmazása esetén a porszívónak engedélyezve kell lennie köpor elszívására. Bosch erre alkalmas porszívókat tud szállítani.
Kapcsolja be az elektromos kéziszerszámot és tegye rá a vezetőszán első részével a munkadarabra. Az elektromos kéziszerszámot mérsékelt, a megmunkálásra kerülő anyagnak megfelelő előtolással tolja előre. Különösen kemény anyagok, például magas kavics-
tartalmú beton darabolása során a gyémántbetétes daraboló korong túlhevülhet és ennek következtében megrongálódhat. Egy szikrakörrel körülvett gyémántbetétes daraboló korong határozottan erre utal.
Ebben az esetben szakítsa meg a darabolási eljárást és járassa a gyémántbetétes daraboló korongot rövid ideig üresjáratban a legmagasabb fordulatszámon, hogy az lehülhessen. Ha a munkateljesítmény észrevehetően csökken és a tárcsát szikrakoszorú veszi körül, akkor ez arra utal, hogy a darabolótárcsa eltompult. Az ilyen daraboló korongot erősen koptató anyagban, például mészhomokköben végzett rövid vágásokkal ismét ki lehet élesíteni.
Statikai megjegyzések
Tartófalakban nyitott vágásoknak meg kell felelniük a DIN 1053 szabvány 1. részében leírtaknak, vagy az adott országban érvényes előírásoknak. Ezeket az előírásokat okvetlenül be kell tartani. Kérje ki a munka megkezdése előtt a felelős statikus, építészmérnök vagy építésvezetőség tanácsát.
Tájékoztató az akkumulátor optimális kezeléséhez
Óvja meg az akkumulátort a nedvességtől és a víztől.
Az akkumulátort csak a -20^ - 50^ hömérséklet tartományban szabad tárolni. Ne hagyja például az akkumulátort nyáron egy gépjármüben.
Idönként tisztítsa meg az akkumulátor szellőzörését egy puha, tiszta és száraz ecsettel.
Ha az akkumulátor feltöltése után a készülék már csak lényegesen rövidebb ideig üzemeltethető, akkor az akkumulátor elhasználódott és ki kell cserélni.
Vegye figyelembe a hulladékba való eltávolítással kapcsolatos előírásokat.
Karbantartás és szerviz
Karbantartás és tisztítás
Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcse, stb.) megkezdése előtt, valamint szállításhoz és tároláshoz vegye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat.
Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyilásait, hogy jól és biztonságosan dolgozhasson.
A tartozékokat gondosan tárolja és kezelje.
242 | Русский
Vevőszolgálat és alkalmazási tanácsadás
A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a következő címen találhatók:
www.bosch-pt.com
A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget.
Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot.
Magyarország
Robert Bosch Kft.
1103 Budapest
Gyömröi út. 120.
A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását.
Tel.: +36 1 879 8502
Fax: +36 1 879 8505
info.bsc@hu.bosch.com
www.bosch-pt.hu
További szerviz-címek itt találhatók:
A benne található lithium-ionos-akkumulátorokra a veszélyes árukra vonatkozó előírások érvényesek. A felhasználók az ak- kumulátorokat a közúti szállításban minden további nélkül szállíthatják.
Ha az akkumulátorok szállításával harmadik személyt (például: légi vagy egyéb szállító vállalatot) bíznak meg, akkor figyelembe kell venni a csomagolásra és a megjelölésre vonatkozó különleges követelményeket. Ebben az esetben a küldemény előkészítésébe be kell vonni egy veszélyes áru szakembert.
Csak akkor küldje el az akkumulátort, ha a háza nincs megrongálódva. Ragassza le a nyitott érintkezőket és csomagolja be úgy az akkumulátort, hogy az a csomagoláson belül ne mozoghasson. Vegye figyelembe az adott országon belüli, az előbbieknél esetleg szigorúbb helyi előírásokat.
Eltávolítás
Az elektromos kéziszerszámokat, az akkumulátorokat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni.
Ne dobja ki az elektromos kéziszerszámokat és az akkumulátorokat/elemeket a háztartási szemétbe!
Csak az EU-tagországok számára:
A 2012/19/EU európai irányelvnek megfelelően a már nem használható elektromos kéziszerszámokat és a 2006/66/EK európai irányelvnek megfelelően a már nem használható akkumulátorokat/elemeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.
Akkumulátorok/elemek:
Li-ion:
Kérjük vegye figyelembe a Szállítás fejezetben található tájékoztatót (lásd „Szállítás”, Oldal 242).
