NPU 10022 - ұнтақтағыш HILTI - Тегін пайдаланушы нұсқаулығы

Бренд	Hilti
Модель	NPU 10022
Санат	Li-Ion батареясына арналған зарядтау құрылғысы
Өнім түрі	Портативті зарядтау құрылғысы
Салмағы	0,55 кг (EPTA Procedure 01 бойынша)
Номиналды шығыс кернеуі	10,8 В – 21,6 В
Максималды шығыс қуаты	90 Вт
Сақтау температурасы	-20 °C-тан 70 °C-қа дейін
Жұмыс температурасы	-17 °C-тан 60 °C-қа дейін
Күй көрсеткіші	Жасыл жарық диоды (дайын), зарядтау және қателіктер үшін жыпылықтаулар
Аккумулятор зарядының индикаторы	4 жасыл жарық диоды, сары/қызыл жыпылықтау
Күтім	Сәл дымқыл шүберекпен тазалаңыз, силикон жоқ
Қауіпсіздік	Қос оқшаулау, тұйықталудан қорғау, RCD ажыратқышы ұсынылады
Жеткізілетін керек-жарақтар	Зарядтау құрылғысы, пайдалану нұсқаулығы
Аккумуляторлар үйлесімділігі	Hilti Nuron 21,6 В Li-Ion аккумуляторлары
Қабырғаға орнату	Иә, орнату саңылаулары
Қуат сымы	Ауыстыруға болады, елдерге қарай бірнеше нұсқа
Кепілдік	Өндірушінің кепілдігі, Hilti-ге хабарласыңыз

Жиі қойылатын сұрақтар - NPU 10022 HILTI

Hilti NPU 10022 зарядтау құрылғысымен батареяны қалай зарядтауға болады?

Зарядтау құрылғысын желілік розеткаға қосыңыз (жарық диоды жасыл болып жануы керек). Содан кейін үйлесімді Hilti Li-Ion аккумуляторын интерфейске салыңыз. Зарядтау автоматты түрде басталады. Заряд деңгейі аккумулятордың жарық диодтарымен көрсетіледі. Зарядталғаннан кейін аккумуляторды алыңыз.

Зарядтау кезіндегі аккумулятордағы әртүрлі шамдар нені білдіреді?

Жасыл жарық диодтары деңгейге байланысты жыпылықтайды немесе тұрақты жанып тұрады: бір жыпылықтайтын диод = ≤20%, бір жанып тұрған + бір жыпылықтайтын = 21-40%, т.б. Төрт жанып тұрған диод = зарядтау аяқталды. Сары жыпылықтау диапазоннан тыс температураны көрсетеді, жылдам қызыл жыпылықтау аккумулятордың құлыпталғанын (ақау) білдіреді.

Зарядтау құрылғысын басқа батарея түрлеріне қолдануға бола ма?

Жоқ. Бұл зарядтау құрылғысы тек 21,6 В Hilti Nuron Li-Ion аккумуляторларына арналған. Басқа батареяларды зарядтамаңыз, бұл өртке немесе құрылғының зақымдалуына әкелуі мүмкін.

Зарядтау құрылғысын қалай тазалау керек?

Тазалау алдында зарядтау құрылғысын әрқашан ажыратыңыз. Корпусты сүрту үшін сәл дымқыл шүберекті пайдаланыңыз. Силикон негізіндегі тазартқыштарды қолданбаңыз, себебі олар пластиктерді зақымдауы мүмкін.

Зарядтау құрылғысының жарық диоды жанбаса не істеу керек?

Алдымен айырдың дұрыс жалғанғанын тексеріңіз. Егер жарық диоды сөніп тұрса, басқа розетканы сынап көріңіз. Мәселе сақталса, қуат сымы немесе зарядтау құрылғысы ақаулы болуы мүмкін. Hilti техникалық қызмет көрсету орталығына хабарласыңыз.

Зарядтау құрылғысын қабырғаға орнатуға бола ма?

Иә, зарядтау құрылғысында қабырғаға орнатуға арналған саңылаулар бар. Сәйкес бұрандаларды пайдаланыңыз және зарядтау құрылғысының құрғақ және аяздан қорғалған жерде мықтап бекітілгеніне көз жеткізіңіз.

Батареяның денсаулық жағдайын қалай тексеруге болады?

Аккумулятордың құлпын ашу түймесін 3 секундтан артық басып тұрыңыз. Жарық диодтары шамшырақ режимінде жұмыс істейді: тұрақты жасыл диод = батарея жақсы; жыпылықтайтын сары диод = диагностикалық ақау; тұрақты қызыл диод = қалдық сыйымдылық <50% немесе батареяның қызмет ету мерзімі аяқталған.

Hilti Li-Ion аккумуляторларының типтік қызмет ету мерзімі қандай?

Қызмет ету мерзімі пайдалануға және зарядтау жағдайларына байланысты. Салқын жерде сақтау (-20°C пен 40°C арасында) қызмет ету мерзімін ұзартады. Егер сыйымдылық айтарлықтай төмендесе немесе зақымдар көрінсе, аккумуляторды ауыстырыңыз.

Мен Hilti емес қуат сымын пайдалана аламын ба?

Жоқ, тек сіздің аймағыңызға сәйкес келетін түпнұсқа Hilti қуат сымдарын пайдаланыңыз. Сымды ауыстыру мүмкін, бірақ оны білікті персонал орындауы керек. Сымдардың сілтемелері нұсқаулықта көрсетілген.

Қызмет ету мерзімі аяқталған зарядтау құрылғысын немесе батареяны қалай кәдеге жарату керек?

Электр құрылғыларын немесе аккумуляторларды тұрмыстық қоқысқа тастамаңыз. Оларды Hilti жинау пунктіне немесе рұқсат етілген қоқыс өңдеу орнына тапсырыңыз. Қайта өңдеу үшін жергілікті ережелерді орындаңыз.

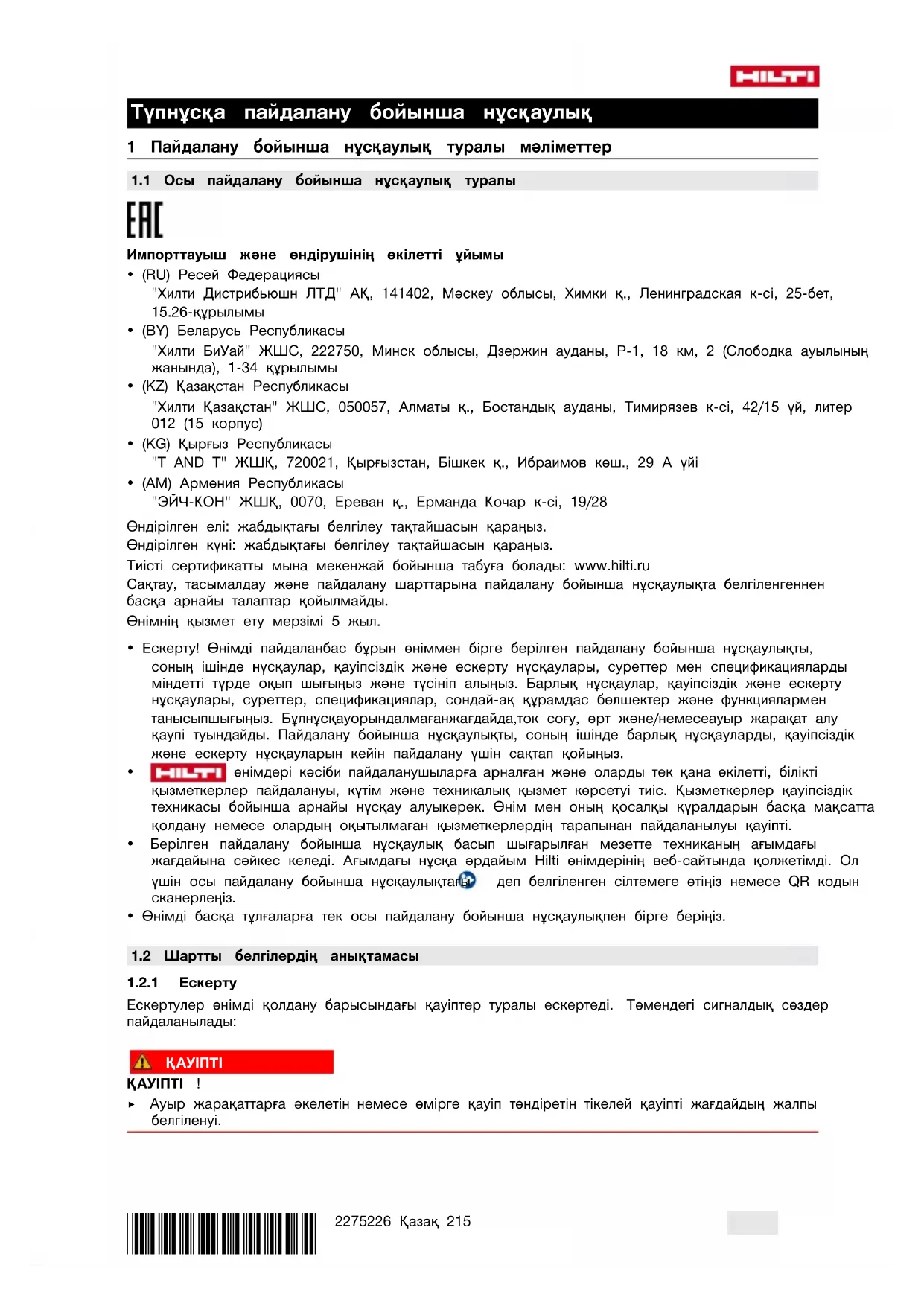

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ NPU 10022 HILTI

Түпнуска пайдалану бойынша нүсқаулық

1 Пайдалану бойынша нускаулық туралы мәліметтер

1.1 Осы пайдалану бойынша нускаулық туралы

EAC

Импорттауыш және өндірушінің өкілетті үйымы

• (RU) Ресей Федерациясы
"Хилти Дистрибьюшн ЛТД" АК, 141402, Мескеу облысы, Химки к., Ленинградская к-сі, 25-бет, 15.26-курылымы
• (BY) Беларусь Республикасы
"Хилти БиУай" ЖШС, 222750, Минск облысы, Дзержин ауданы, Р-1, 18 км, 2 (Слободка ауылының жанында), 1-34 кұрылымы
• (KZ) Казақстан Республикасы
"Хилти Казақстан" ЖШС, 050057, Алматы к., Бостандық ауданы, Тимирязев к-сі, 42/15 үй, литер 012 (15 корпус)
• (KG) Кырғыз Республикасы
"T AND T" ЖШК, 720021, Кырғызстан, Бішкек к., Ибраимов көш., 29 А үйі
• (AM) Армения Республикасы
"ЭЙЧ-КОН" ЖШК, 0070, Ереван к., Ерманда Кочар к-сі, 19/28

Өндірілген елі: жабдықтағы белгілеу тактайшасын караңыз.

Өндірілген күні: жабдықтағы белгілеу тактайшасын қараңыз.

Тиісті сертификатты мына мекенжай бойынша табуға болады: www.hilti.ru

Сақтау, тасымалдау және пайдалану шарттарына пайдалану бойынша нұсқаулықта белгіленгеннен басқа арнайы талаптар қойылмайды.

Өнімнің қызмет ету мерзімі 5 жыл.

- Ескерту! Өнімді пайдаланбас бұрын өніммен бірге берілген пайдалану бойынша нұсқаулықты, соның ішінде нұсқаулар, қауіпсіздік және ескерту нұсқаулары, суреттер мен спецификацияларды міндетті түрде оқып шығыңыз және түсініп алыңыз. Барлық нұсқаулар, қауіпсіздік және ескерту нұсқаулары, суреттер, спецификациялар, сондай-ақ құрамдас бөлшектер және функциялармен танысыпшығыңыз. Бүлнұсқауорындалмағанжағдайда,ток соғу, өрт және/немесеауыр жаракат алу қаупі туындайды. Пайдалану бойынша нұсқаулықты, соның ішінде барлық нұсқауларды, қауіпсіздік және ескерту нұсқауларын кейін пайдалану үшін сақтап қойыңыз.

- HILTI өнімдері көсіби пайдаланушыларға арналған және оларды тек қана өкілетті, білікті қызметкерлер пайдалануы, күтім және техникалық қызмет көрсетуі тиіс. Қызметкерлер қауіпсіздік техникасы бойынша арнайы нұсқау алуыкерек. Өнім мен оның қосалқы құралдарын басқа мақсатта қолдану немесе олардың оқытылмаған қызметкерлердің тарапынан пайдаланылуы қауіпті.

- Берілген пайдалану бойынша нүсқаулық, басып шығарылған мезette техниканың ағымдағы жағдайына сәйкес келеді. Ағымдағы нүсқа әрдайым Hilti өнімдерінің веб-сайтында қолжетімді. Ол үшін осы пайдалану бойынша нүсқаулықтағы деп белгіленген сілтемеге өтіңіз немесе QR кодын сканерлеңіз.

- Өнімді баска түлғаларға тек осы пайдалану бойынша нүсқаулықпен бірге берініз.

1.2 Шартты белгілердің анықтамасы

1.2.1 Ескерту

Ескертулер өнімді қолдану барысындағы қауінтер туралы ескертеді. Темендері сигналдық, сөздер пайдаланылады:

ΚΑΥΙΠΤΙ

ΚΑΥΙΠΤΙ !

- Ауыр жаракаттарға әкелетін немесе өмірге қауіп төндіретін тікелей қауіпті жағдайдың жалпы белгіленуі.

ECKEPTY

ECKEPTY !

▶ Ауыр жаракаттарға әкелуі немесе өмірге қауіп төндіруі мүмкін ықтимал қауіпті жағдайдың жалпы белгіленуі.

АБАЙЛАНЫЗ

АБАЙЛАНЫЗ !

Жаракат алуға немесе мүліктің зақымдалуына әкелуі мүмкін ықтимал қауіпті жағдайдың жалпы белгіленуі.

1.2.2 Пайдалану бойынша нускаулықтағы белгілер

Бүл пайдалану бойынша нүсқаулықта төмендегі белгілер пайдаланылады:

Пайдалану бойынша нүсқаулықты ұстану

Аспапты пайдалану бойынша нүсқаулар және басқа пайдалы ақпарат

Қайта пайдалануға болатын материалдармен жұмыс істеу

Электр аспаптарды және аккумуляторларды түрмыстық қоқыска тастамаңыз

Hilti зарядтағыш құрылғысы

1.2.3 Суреттердегі белгілер

Суреттерде төмендегі белгілер қолданылады:

2	Бүл сандар осы пайдалану бойынша нұсқаулықтың басындағы тиісті суретке сәйкес келеді.
3	Нөмірлеу суреттегі жұмыс қадамдарының реттілігін білдіреді және мәтіндегі жұмыс қадамдарынан өзгешеленуі мүмкін.
11	Позиция нөмірлері Шолу суретінде қолданылады және Өнімге шолу мақаласындағы шартты белгілердің нөмірлеріне сілтейді.
	Аталмыш белгілер өнімді қолдану барысында айрықша назарыңызды аудартады.

1.3 Өнімге қатысты белгілер

1.3.1 Өнімдегі белгілер

Өнімде төмендегі белгілер пайдаланылуы мүмкін:

Энім iOS және Android платформаларымен үйлесімді NFC технологиясын қолдайды.

Кос окшаулау

Тек бөлмелердің ішінде қолдануға арналған

Туракты ток

Айнымалы ток

Өнім бар болған жағдайда, өнім АҚШ пен канадалық нарықтар үшін осы сертификаттау органдарында қолданыстағы стандарттарға сәйкес сертификатталады.

2.1 Қауіпсіздік бойынша жалпы нұсқаулар

⚠️ ЕСКЕРТУ Бүл электр құралына арналған барлық қауіпсіздік нұсқауларын, нұсқауларды, суреттердіжәне техникалықдеректердіоқып шығыңыз. Төмендеберілгеннұсқаулардыюрындамау электр тогының соғуына, өртке әкелуі мүмкін және/немесе ауыр жаракаттарды тудыруы мүмкін. Қауіпсіздік бойынша барлық нұсқауларды және жалпы нұсқауларды келесі пайдаланушы үшін сақтаңыз.

▶ Аталмыш өнімді дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдарға (соның ішінде балаларға) пайдалануға тыйым салынады.
▶ Балаларға өніммен ойнауға рүқсат бермеңіз.
Зарядтағыш құрылғыны оның ішіне салынған аккумулятор жерге түспейтіндей етіп монтажданыз.

2.2 Зарядтағыш құрылғыларға күтіммен қарау және оларды дұрыс пайдалану

Жаракаттардың алдын алу үшін зарядтағыш құрылғымен тек рұқсат етілген Hilti Li-Ion аккумуляторларын зарядтаңыз.
Зарядтағыш құрылғы үшін таза, салқын, құрғақ әрі қыраусыз орынды тандаңыз.
- Аккумуляторды зарядтау кезінде зарядтағыш құрылғыдан жылуды кетіру үшін желдету саңылаулары бос болуы керек. Таза ауа ағыны жоқ жерде зарядтамаңыз.
- Өнімге муқият күтім көрсетіңіз. Бөліктердің, өнім ары қарай жұмыс істемейтіндей етіп сынбағанына немесе зақымдалмағанына кез жеткізіңіз. Бөліктер зақымдалған немесе сынған жағдайда, өнімді ары қарай пайдаланбас бұрын жөндетіңіз.
- Аспапты және сәйкес аккумуляторларды осы нұсқауларға сай және осы арнайы аспап түрі үшін жазылғандай қолданыңыз. Зарядтағыш құрылғыларды басқа мақсаттармен қолдану қауіпті жағдайларға әқелуі мүмкін.
- Аккумуляторды тек өндіруші ұсынған зарядтағыш құрылғылардың көмегімен зарядтаңыз. Зарядтағыш құрылғыны тиісті емес аккумулятор түрлерін зарядтау үшін қолданғанда өрт туындауы мүмкін.
Пайдаланылмайтын аккумуляторларды контактілердің тұйықталуының себебі болуы мүмкін скрепкалардан, тиындардан, кілттерден, инелерден, бұрандалардан және басқа металл заттардан ары ұстаңыз. Аккумулятор мен зарядтағыш контактілері арасындағы қысқа тұйықталу күйіктерге немесе түтануға өкелуі мүмкін.
- Аккумуляторды зарядтағыш құрылғының ішінде сақтамаңыз. Аккумуляторды зарядтағаннан кейін әрдайым зарядтағыш құрылғыдан шығарыңыз.

2.3 Аккумулятормен дұрыс жұмыс істеу және оны дұрыс пайдалану

• Литий-иондык, аккумуляторларды пайдалану және күту бойынша төмендегі қауіпсіздік шараларын орынданыз. Нұсқауларды орындамау тері тітіркенуіне, ауыр тот басқыш жаракаттарға, химиялық күйіктерге, өртенуге және/немесе жарылыска апарып соғуы мүмкін.
• Аккумуляторларды тек техникалық мінсіз күйінде қолданыңыз.
• Зақымдалуды болдырмау және денсаулыққа қатты зиян келтіре алатын сүйықтықтардың шығуына жол бермеу үшін аккумуляторларды абайлап қолданыңыз!
• Аккумуляторларды ешбір жағдайда модификациялауға немесе құрылымына өзгеріс енгізуге болмайды!
• Аккумуляторларды белшектеуге, кысуға, 80°C (176°F) шамасынан жоғары температураға дейін кыздыруға және жағуға тыйым салынады.
  Соккы тиген немесе баскаша зақымдалған аккумуляторларды пайдаланбаңыз немесе зарядтамаңыз. Аккумуляторларда зақымдалу белгілерінің бар-жоғын жүйелі түрде тексеріп тұрыңыз.
  ▶ Еш жағдайда қайта өңделген немесе жөнделген аккумуляторларды пайдаланбаңыз.
  Ешкашан аккумуляторды немесе аккумуляторлық электр құралын сокпа құрал ретінде пайдаланбаңыз.
• Аккумуляторларға ешкашан тікелей күн сәулесі, жоғары температура, ұшқын немесе ашық жалын әсерін тигізбеніз. Бүл жарылыска апарып соғуы мүмкін.
  Батарея полюсіне саусакпен, құралдармен, әшекеймен немесе басқа да электр тогын өткізетін бөгде заттармен тимеңіз. Бүл аккумуляторға зақым келтіруі, сондай-ақ мүлікке залал келтіруі және жаракат алуға әкелуі мүмкін.

HILTI

• Аккумуляторларды жаңбыр, ылғал мен сүйықтықтарда алшақ ұстаңыз. Еніп кеткен ылғал қысқа түйықталу, ток соғу, күйіп қалу, өртену және жарылыс қаупін тудыруы мүмкін.
• Тек осы аккумулятор түрі үшін көзделген зарядтағыш құрылғылар мен электр құралдарын пайдаланыңыз. Бүл ретте тиісті пайдалану бойынша нұсқаулықтардағы мәліметтерге назар аударыңыз.
• Аккумуляторды жарылғыш орталарда пайдаланбаныз немесе сақтамаңыз.
  ▶ Егер тиген кезде аккумулятор тым ыстық болса, ол ақаулы болуы мүмкін. Аккумуляторды түтанғыш материалдардан жеткілікті қашықтықта орналасқан, жақсы көрінетін, түтанбайтын жерге қойыңыз. Аккумуляторды суытыңыз. Аккумулятор бір сағаттан кейін әлі де қолға ыстық болып тұрса, бұл оның ақаулы екендігін білдіреді. Hilti қызмет көрсету орталығына жолығыңыз немесе «Қауіпсіздік және Hilti Li-Ion аккумуляторын пайдалану бойынша нұсқаулар» атты құжатты оқып шығыңыз.

Литий-иондык, аккумуляторларды тасымалдау, сақтау және пайдалану үшін қолданылатын арнайы директиваларды ескеріңіз.

Аталмыш пайдалану бойынша нүсқаулықтың соңындағы QR кодын сканерлеу арқылы табуға болатын Hilti Li-Ion аккумуляторларына арналған қауіпсіздік және пайдалану бойынша нүс-қауларды оқып шығыңыз.

3 Сипаттама

3.1 Онімге шолу 1

① Аккумулятор
② Аккумулятордың күй индикаторы
③ Аккумуляторды босату түймесі
④ Зарядтағыш құрылғы жұмыс күйінің индикаторы
⑤ Кабырғаға монтаждау саңылаулары
⑥ Аккумуляторға арналған үяшық

3.2 Маçсатына сай қолдану

Сипатталған өнім 21,6 В шамасындағы номиналды кернеуге ie Hilti Li-Ion аккумуляторларына арналған портативті зарядтағыш құрылғы болып табылады. Ол үлтық шығарылым нұсқасына қарай 100 - 127 В немесе 220 - 240 В айналмалы кернеумен розеткаларға жалғауға арналған.

Зарядтағыш құрылғыны жалпақ беттерге қоюға немесе қабырғаға монтаждауға болады.

• Аталмыш өнім үшін рүқсат етілген Hilti Li-Ion аккумуляторларын берілген тізімнен караңыз.
• Белгілі бір нарыктарда кейбір аккумуляторлар колжетімді емес.

Өнім туралы мәліметтер

Зарядтағыш құрылғы С 4-22
Буын 02
Сериялық нөмір	1 - 999999999999

3.3 Зарядтағыш құрылғы жұмыс күйінің индикаторы

Куралдың бөлшектері	Сипаттамасы
Жарық диоды жасыл түспен жанады.	Зарядтағыш құрылғы жұмыска дайын.
Жарық диоды жанбайды.	Зарядтағыш құрылғы жұмыска дайын емес.

3.4 Зарядтау процесінің барысындағы Li-Ion аккумуляторларының индикаторлары

Erep Hilti Nuron Li-Ion аккумуляторы Hilti зарядтағыш құрылғысына жалғанған болса, аккумулятордың күй индикаторы заряд деңгейін және ықтимал қате туралы хабарларды көрсетеді.

Құралдың бөлшектері Сипаттамасы
Бір (1) жарық диоды жасыл түспен баяу жыпылықтайды	Аккумулятор зарядталуда, заряд деңгейі: ≤ 20%
Бір (1) жарық диоды жасыл түспен жанып түр, бір (1) жарық диоды жасыл түспен баяу жыпылықтап түр	Аккумулятор зарядталуда, заряд деңгейі: 21% және 40% аралығында
Екі (2) жарық диоды жасыл түспен жанып түр, бір (1) жарық диоды жасыл түспен баяу жыпылықтап түр	Аккумулятор зарядталуда, заряд деңгейі: 41% және 60% аралығында
Үш (3) жарық диоды жасыл түспен жанып түр, бір (1) жарық диоды жасыл түспен баяу жыпылықтап түр	Аккумулятор зарядталуда, заряд деңгейі: 61% және 80% аралығында
Төрт (4) жарық диоды жасыл түспен жанып түр	Аккумулятор зарядталуда, заряд деңгейі: ≥ 80%
Ешбір жарық диоды жанбай түр Аккумулятор	толық зарядталған, зарядтау процесі аяқталады.
Бір (1) жарық диоды сары түспен жылдам жыпылықтап түр, содан кейін бір немесе бірнеше жарық диоды жасыл түспен жанады	Зарядтау процесі токтатылған. Аккумулятор рүқсат етілген температура диапазонынан тыс болуы ықтимал.Зарядтау процесі қажетті параметрлер қайтадан реттелгеннен кейін автоматты түрде жалғасады. Қажет болса, аккумуляторды ұсынылған заряд-тау температурасына жеткізіңіз.
Бір (1) жарық диоды қызыл түспен жылдам жыпылықтайды	Li-lon аккумуляторы құлыптаулы және оны бұдан былай пайдалану мүмкін емес. Hilti қызмет көрсету орталығына хабарласыңыз.

3.5 Li-Ion аккумуляторы күйінің индикаторлары

Hilti компаниясы Li-Ion аккумуляторының күйін әр зарядтау процесінің алдында біліп алуға кеңес береді. Аккумулятордың күйін шақыру үшін аккумулятордың кұлыптан босату түймесін үш секундтан артық басып тұрыңыз. Жүйе кұлату, тесу, сыртқы жылудан зақым келтіру және т.с.с. қате қолданудан туындаған батареяның ақаулығын анықтамайды.

Құралдың бөлшектері Сипаттамасы
Барлық жарық диодтары жұмыс шамы ретінде жанады, содан кейін бір (1) жарық диоды жасыл түспен тұрақты жанады.	Аккумуляторды ары қарай пайдалануға болады.
Барлық жарық диодтары жұмыс шамы ретінде жанады, содан кейін бір (1) жарық диоды сарьмүмкін болмады. Әрекетті қайталаңыз немесе түспен жылдам жыпылықтайды.	Аккумулятор қүйі туралы сұрауды орындау мүмкін болмады. Әрекетті қайталаңыз немесе Hilti қызмет көрсету орталығына жолығыңыз.
Барлық жарық диодтары жұмыс шамы ретінде жанады, содан кейін бір (1) жарық диоды қызыболса, бүл қалған аккумулятор қуатының 50% шамасынан төмен болғанын білдіреді.Жалғанған өнімді ары қарай пайдалану мүмкін болмаса, бүл аккумулятордың қызмет ету мерзімі аяқталғанын және оны алмастыру керек екендігін білдіреді. Hilti қызмет көрсету орталығына хабарласыңыз.

3.6 Жеткізілім жинағы

Зарядтағыш құрылғы, пайдалану бойынша нұсқаулық.

Оған қоса өніміңіз үшін рұқсат етілген жүйелік өнімдерді Hilti Store дүкенінде немесе мына веб-сайттан табуға болады: www.hilti.group

4 Техникалық сипаттамалар

	C 4-22
EPTA Procedure 01 бойынша салмағ	0,55 кг(1,213 фунт)
Номиналды шығыс кернеу	10,8 В ... 21,6 В
Максималды шығыс куат	90 Вт
Сақтау температурасы	-20 °C ... 70 °C(-4,0 °F ... 158,0 °F)
Жұмыс кезіндегі қоршаған орта температурасы	-17 °C ... 60 °C(1,4 °F ... 140,0 °F)

5 Кызмет көрсету

ECKEPTY

Зақымдалған кабельден қауіп бар! Егер жұмыс барысында желілік немесе ұзартқыш кабельге зақым тисе, өнім мен кабельді дереу желіден ажыратыңыз. Бүлінген жерлерге тимеңіз!

▶ Барлық жалғағыш сымдарды жүйелі түрде тексеріп тұрыңыз.
▶ Булінген үзартқыш кабельді алмастырыңыз.
▶ Кері жағдайда Hilti қызмет көрсету орталығына хабарласыңыз.

Эдетте макс. өшіру тогы 30 мА шамасында болған кезде жылыстау тогынан қорғау автоматын (RCD) қолдану ұсынылады.

5.1 Зарядтағыш құрылғыны қосу және аккумуляторды зарядтау

ECKEPTY

Макулданбаған батареяларды зарядтау кезінде туындайтын жарылыс қаупі. Нәтижесінде пайдаланушы жаракат алуы және зарядтағыш құрылғы зақымдалуы мүмкін.

• Кайта зарядтауға болмайтын батареяларды зарядтамаңыз.
  Бул зарядтағыш құрылғы үшін тек Hilti мақұлдаған аккумуляторларды пайдаланыңыз.

АБАЙЛАНЫЗ

Ылғалдан немесе дымқылдан қысқа түйықталу Нәтижесінде өнімге зақым тиеді.

▶ Өнімді тек жабық жайларда пайдаланыңыз.
▶ Өнімді ылғал мен дымқылдан алшақ жерде сақтаңыз.

1. Желілік кабель ашасын розеткаға салыңыз.

Жарык диоды жасыл туспен жанады.

1. Аккумуляторды аккумулятор интерфейсіне жалғаныз.

1. Аккумулятор зарядталғаннан кейін, оны зарядтағыш құрылғыдан шығарыңыз.

6 Кутім және техникалық қызмет көрсету

ECKEPTY

Ток согу каупі бар! Желілік аша енгізіліп түрған кезде күтім және техникалық қызмет көрсету ауыр жаракаттарға және өртке апарып соғуы мүмкін.

▶ Кез келген күтім және техникалық қызмет көрсету жұмысын орындамас бұрын желілік ашаны әрдайым суырып алыңыз!

Аспапты күту

• Катты жабыскан кірді муқият кетіріңіз.
- Корпусты тек сэл суланған шүбөрекпен тазалаңыз. Ешкандай силикон қамтитын күтім құралдарын пайдаланбаңыз, өйткені олар пластмасса бөлшектерін зақымдауы мүмкін.

Техникалық қызмет көрсету

• Барлықкөзгекөрінетінбөлшектердезақымдардыңбар-жоғынжәнебасқаруэлементтерінің ақаусыз жұмысын жиі тексеріп тұрыңыз.
• Өнім зақымдалған және/немесе ақаулы болған жағдайда оны пайдаланушы болмаңыз. Бірден Hilti қызмет көрсету орталығына жөндетіңіз.
• Кутім және техникалық қызмет көрсету жұмыстарынан кейін барлық қорғауыш құрылғыларды орнатып, жұмысын тексеріңіз.

Қауіпсіз қолдану үшін тек түпнұсқа қосалқы бөлшектер мен жұмсалатын материалдарды қолданыңыз. Біз рүқсат еткен қосалқы бөлшектер, шығын материалдары мен өнімге арналған керекжарактар Hilti Store дүкенінде немесе келесі веб-сайтта қолжетімді: www.hilti.group.

6.1 Желілік кабельді ауыстыру

ΚΑΥΙΠΤΙ

- Өнімді тек өкілетті, білікті қызметкерлер күтуі және жәндеуі мүмкін! Қызметкерлер қауіпсіздк техникасы бойынша арнайы нұсқау алуы тиіс.

Желілік кабель закымдалған болса, оны ауыстыру керек.

Электрлік қауіпсіздік бойынша жергілікті талаптарды орынданыз.

1. Зарядтағыш құрылғының желілік кабель ашасын розеткадан шығарыңыз.
2. Резенке тіректі қақпақтан тартып шығарыңыз және ішіндегі бекіткіш бұранданы бөлшектеңіз.

Материал

Torx® гайка бурауышы T10

1. Какпакты ашыңыз.
2. Желілік кабельдің қалай өткізілгенін есте сақтау үшін фотосурет немесе сызба жасаңыз.
3. Сымды босату үшін қыскыштардың бірін оймакілтекті гайка бұраушымен абайлап қысыңыз. Сымды қыскыштан тартып алыңыз. Әрекетті екінші сымға қайталаныз және содан кейін бұзылған желілік кабельді алып тастаңыз.
4. Жаңа желілік кабельді орнатыңыз. Бір қыскышты оймакілтекті гайка бураушымен қысып, сымды қыскышка кіргізіңіз. Қыскышты босатып, сымның берік орнатылғанын тексеріңіз. Әрекетті екінші сымға қайталаңыз.

Материал

Желілік кабель
2289588 (EU, 220-240V)
2289589 (US, 110-120V)
2289910 (GB, 220-240V)
2300624 (GB, 100-120V)
2289911 (KR, 220-240V)
2289912 (RU, 220-240V)
2289913 (BR, 220-240V)
2289914 (JP, 100-120V)
2289915 (AUS 220-240V)
2289917 (ARG, 220-240V)

Зарядтағыш құрылғыңз үшін жарамды желілік кабельді осы кестеден таңдаңыз немесе Hilti қызмет көрсету орталығына жолығыңз.

1. Желілік кабельді алмастыру алдында кабель бағыттауышында өткізілгендей өткізіңіз. Алдын ала жасалған фотосуретті немесе сызбаны анықтама ретінде қолданыңыз.
2. Какпакты жауып, бекіткіш буранданы қайта бекітіңіз.

3. Резенке тіректі қайтадан қақпакқа енгізіңіз.

4. Желілік кабель ашасын қайтадан розеткаға салып, зарядтағыш құрылғының ақаусыз жұмыс істеп түрганын тексеріңіз.

Жарык диоды жанып түр: Зарядтағыш құрылғы ақаусыз жұмыс істеп түр.
Жарык диоды жанбай түр: Зарядтағыш құрылғы ақаусыз жұмыс істемей түр.
▶ Hilti кызмет көрсету орталығына хабарласыңыз.

7 Тасымалдау және сақтау

Тасымалдау

▶ Тасымалдау кезінде өнімнің берік бекітілгеніне көз жеткізіңіз.
▶ Әр тасымалдағаннан кейін көзге көрінетін барлық бөліктерде зақымдардың бар-жоғын және басқару элементтерінің ақаусыз жұмысын тексеріп тұрыңыз.

Сақтау

▶ Аталмыш өнімді өрдайым желілік ашасын ажыратып сақтаңыз.
Аталмыш өнімді құрғақ күйінде және балалар мен рұқсаты жоқ адамдардың қолы жетпейтін жерде сақтаңыз.
▶ Узак уакыт сақтағаннан кейін көзге көрінетін барлық бөліктерде зақымдардың бар-жоғын және басқару элементтерінің ақаусыз жұмысын тексеріп шығыңыз.

8 Акаулыктардағы көмек

Бул кестеде келтірілмеген немесе өзіңіз түзете алмайтын ақаулықтар орын алғанда, Hilti қызмет көрсету орталығына хабарласыңыз.

Hilti аспаптары қайта өндеу үшін жарамды көптеген материалдардың санын қамтиды. Кәдеге жарату алдында материалдарды мұқият сұрыптау керек. Көптеген елдерде Hilti компаниясы ескі аспабыңызды қайта өндеу үшін қайта қабылдайды. Hilti қызмет көрсету орталығынан немесе дилеріңізден сұраңыз.

Электр күралдарды, электрондык кұрылғылар мен аккумуляторларды түрмыстык қоқыспен бірге тастамаңыз!

10 FCC / IC декларациясы

Аталмыш аспап FCC ережелерінің 15-бөліміне және ІС ережелерінің RSS-210 бөліміне сәйкес келеді. Жұмыс істеу үшін төмендегі екі шарт орындалуы тиіс:

1. Аталмыш аспап ешкандай зиянды кедергілер тудырмайды.
2. Аталмыш аспап кез келген кедергілерді, әсіресе, қалаулы жұмыска кедергі келтіре алатын кедергілерді қабылдауы тиіс.

11 Өндіруші кепілдігі

▶ Кепілдік шарттары туралы сұрақтарыңыз болса, жергілікті Hilti серіктесіне жолығыңыз.

13 Hilti литий-иондык аккумуляторлары

Қауіпсіздік және қолдану бойынша нұсқаулар

Осы кужаттамада «аккумулятор» термині бірнеше Li-Ion элементтерін байланыстыратын қайта зарядтауға болатын Hilti Li-Ion аккумуляторларына қолданылады. Олар Hilti электр кұралдарына арналған және тек осы кұралдармен бірге пайдаланылуы тиіс. Тек түпнұсқа Hilti аккумуляторларын қолданыңыз!

Сипаттама

Hilti аккумуляторлары элементтерді баскару және элементтерді қорғау жүйелерімен жабдықталған.

Аккумуляторлар арнайы жоғары энергия тығыздығын мүмкін ететін литий-иондық жинаушы материалдарды қамтитын элементтерден тұрады. Литий-иондық элементтер өте төмен жад әсеріне ie, алайда күш әсеріне, қатты заряд таусылуына немесе жоғары температураларға өте сезімтал болып табылады.

Hilti аккумуляторлары үшін рүқсат етілген өнімдерді Hilti Store дүкенінде немесе мына сайта табуға болады: www.hilti.group

Қауіпсіздік

▶ Литий-иондык, аккумуляторларды пайдалану және күту бойынша төмендегі қауіпсіздік шараларын орынданыз. Нұсқауларды орындамау тері тітіркенуіне, ауыр тот басқыш жаракаттарға, химиялық күйіктерге, өртенуге және/немесе жарылыска апарып соғуы мүмкін.
Закымдалуды болдырмау және денсаулыққа қатты зиян келтіре алатын сүйықтықтардың шығуына жол бермеу үшін аккумуляторларды абайлап қолданыңыз!
- Аккумуляторларды ешбір жағдайда модификациялауға немесе құрылымына өзгеріс енгізуге болмайды!
- Аккумуляторларды бөлшектеуге, кысуға, 80°C-тан жоғары температураға дейін қыздыруға және жағуға тыйым салынады.
Соккы тиген немесе баскаша зақымдалған аккумуляторларды пайдаланбаңыз немесе зарядтамаңыз. Аккумуляторларда зақымдалу белгілерінің бар-жоғын жүйелі түрде тексеріп тұрыңыз.
▶ Еш жағдайда қайта өндөлген немесе жөндөлген аккумуляторларды пайдаланбаңыз.
Ешкашан аккумуляторды немесе аккумуляторлық электр құралын сокпа құрал ретінде пайдаланбаңыз.
- Аккумуляторларға ешкашан тікелей күн сәулесі, жоғары температура, ұшқын немесе ашық жалын әсерін тигізбеніз. Бүл жарылыска апарып соғуы мүмкін.
Батарея полюсіне саусакпен, құралдармен, әшекеймен немесе басқа да электр тогын өткізетін бөгде заттармен тимеңіз. Бүл аккумуляторға зақым келтіруі, сондай-ақ мүлікке залал келтіруі және жаракат алуға әкелуі мүмкін.
- Аккумуляторларды жаңбыр, ылғал мен сүйықтықтарда алшак ұстаңыз. Еніп кеткен ылғал қысқа түйықталу, ток соғу, күйіп қалу, өртену және жарылыс қаупін тудыруы мүмкін.
▶ Тек осы аккумулятор түрі үшін көзделген зарядтағыш құрылғылар мен электр құралдарын пайдаланыңыз. Бул ретте тиісті пайдалану бойынша нұсқаулықтардағы мәліметтерге назар аударыңыз.
- Аккумуляторды жарылғыш орталарда пайдаланбаңыз немесе сақтамаңыз.
▶ Егер тиген кезде аккумулятор тым ыстық болса, ол ақаулы болуы мүмкін. Аккумуляторды түтанғыш материалдардан жеткілікті қашықтықта орналасқан, жақсы көрінетін, түтанбайтын жерге қойыңыз. Аккумуляторды суытыңыз. Аккумулятор бір сағаттан кейін әлі де қолға ыстық болып түрса, бұл оның ақаулы екендігін білдіреді. Аккумулятор өртенген жағдайдағы шаралар бөліміндегі нұсқауларға сәйкес әрекет етіңіз.

Аккумуляторлар заçымдалған жағдайдағы әрекеттер

• Аккумулятор зақымдалған жағдайда, әрдайым Hilti қызмет көрсету орталығына хабарласыңыз.
  Суйыктык шыфатын аккумуляторды пайдаланбаныз.
  Суйыктык шыккан жағдайда, көзге және/немесе теріге тікелей тиюін болдырманыз. Батарея сүйыктығымен жұмыс істеген кезде әрдайым қорғауыш қолғапты және көз қорғанысын кийп жүріңіз.
  Шығып жатқан батарея сүйықтығын кетіру үшін арнайы рүқсат етілген химиялық тазалағыш құралды пайдаланыңыз. Батарея сүйықтығына арналған жергілікті тазалау ережелерін сақтаңыз.
• Ақаулы аккумуляторды жанғыш емес контейнерге салыңыз және құрғақ құммен, борлы ұнтакпен (СаСОЗ) немесе силикатпен (вермикулит) жауып қойыңыз. Содан кейін қақпағын тығыз жауып, контейнерді жанғыш газдар, сүйықтықтар немесе бөгде заттардан алшақ сақтаңыз.

HILTI

Контейнерді Hilti Store дүкенінде көдеге жаратыңыз немесе жергілікті көдеге жарату көсіпорнына хабарласыңыз. Заçымдалған аккумуляторларға арналған жергілікті тасымалдау ережелерін сақтаңыз!

Аккумулятор будан былай жумыс істемеген жағдайдағы әрекеттер

▶ Әдеттегіден тыс зарядталу, шамадан артық зарядтау уақыты, көзге анық куат темендеуі, жарық диодының әдеттегіден тыс әрекет етуі немесе шығып кеткен сүйықтық сияқты аккумулятордың қалаусыз әрекеттеріне назар аударыңыз. Бұлар ішкі ақаулықты білдіреді.
- Аккумуляторда ішкі ақаулықтар анықталған жағдайда, Hilti қызмет көрсету орталығына хабарласыңыз.
- Аккумулятор будан былай қызмет етпеген, аккумулятор зарядталмай қалған немесе сүйықтық аққан жағдайда, оны кәдеге жаратуыңыз керек. Техникалық қызмет көрсету және кәдеге жарату бөлімін қараңыз.

Аккумулятор өртенген жағдайдағы шаралар

ECKEPTY

Аккумулятордың өртенуінен қауіп бар! Жанғыш аккумулятор тот басқыш жаракаттар, күйіктер немесе жарылыстарды тудыруы мүмкін қауіпті және жарылғыш сұйықтықтар мен буды шығарады.

- Аккумулятор өртенуін сөндірген кезде жеке қорғаныш жабдықты тағып жүріңіз.

▶ Қауіпті және жарылғыш буларды шығару үшін жеткілікті желдетуді қамтамасыз етіңіз.
▶ Тутіннің пайда болуы каркынды болғанда дереву бөлмеден шығыңыз.
▶ Тыныс жолдары тітіркенген жағдайда дәрігермен кеңесіңіз.
▶ Өрт сөндіру өрекетін бастамас бұрын өрт сөндіру қызметін шақырыңыз.
- Аккумулятор өртенуін барынша үлкен арақашықтықтан сумен ғана сөндіріңіз. ￥нтақты өрт сөндіргіштер мен өрт сөндіргіш жапқыштар Li-Ion аккумуляторлары үшін пайдалы емес. Қоршаған ортадағы өртті дәстүрлі сөндіргіш құралдармен сөндіруге болады.
▶ Өртенген аккумуляторлардың үлкен мөлшерін жылжытуға әрекеттенбеңіз. Әсер тиген аккумуляторларды окшаулау үшін айналадағы ортадан әсер тимеген кез келген материалдарды шығарып алыңыз.

Суымаған, түтін шығатын немесе жанып түрған аккумуляторлар жағдайында:

Оны курекпен алып, суға толы ожауға лактырыңыз. Судың салқындату әсерінен жанудың шектік температурасына әлі жетпеген аккумулятор элементтеріне өрттің таралуы азаяды.
- Аккумуляторды, ол толыктай суығанша, кем дегенде 24 сағатқа шелек ішінде қалдырыңыз.
- Аккумуляторлар зақымдалған жағдайдағы әрекеттер бөлімін қараңыз.

Тасымалдау және сақтау бойынша нұсқаулар

▶ Коршаган орта температурасы -17°C және +60°C / 1°F және 140°F аралығында.
▶ Сактау температурасы -20°C және +40°C / -4°F және 104°F аралығында.
- Аккумуляторларды зарядтағыш құрылғының ішінде сақтамаңыз. Аккумуляторды зарядтағаннан кейін әрдайым зарядтағыш құрылғыдан шығарыңыз.
- Аккумуляторларды мүмкіндігінше салқын және құрғақ жерде сақтаңыз. Салқын жерде сақтау аккумулятордың қызмет ету мерзімін арттырады. Аккумуляторларды еш жағдайда күн, жылу көздерінің астында немесе шыны әйнек артында сақтамаңыз.
- Аккумуляторларды поштамен жіберуге болмайды. Зақымдалмаған аккумуляторларды жіберу қажет болғанда, жеткізуші көсіпорындарға хабарласыңыз.
- Аккумуляторларды ешкашан үймеде тасымалдамаңыз. Тасымалдау барысында аккумуляторларды шамадан артық сокқы мен дірілден қорғау және олардың басқа батарея полюстерімен жанасуына және қысқа тұйықталудың туындауына жол бермеу үшін кез келген ток өткізгіш материалдардан немесе басқа аккумуляторлардан окшаулау керек. Аккумуляторларға арналған жөргілікті тасымалдау ережелерін сақтаңыз.

Техникалық қызмет көрсету және кәдеге жарату

• Аккумуляторды таза күйде және май мен жағармайдан бос ұстаңыз. Аккумуляторда қажетсіз шаң не кірдің жиналуына жол берменіз. Аккумуляторды құрғак, жұмсақ қылқаламмен немесе таза, құрғақ шүберекпен тазалаңыз.
  Желдету саңылаулары бітелген аккумуляторды қолдануға болмайды. Желдету саңылауларын құрғақ, жұмсақ қылшақпен жақсылап тазалаңыз.
  ▶ Iškí bělǐgíne běgde zattpardyń kíruín болдырманыз.

• Аккумуляторға ешқандай сұйықтықтардың кіруіне жол бермеңіз. Аккумуляторға ылғал тиген жағдайда, оған зақымдалған аккумуляторға секілді шара қолданып, оны өртенбейтін контейнерге салып окшаулаңыз.

• Аккумуляторлар зақымдалған жағдайдағы әрекеттер бөлімін қараңыз.
  Нүсқаулардан тыс көдеге жарату нөтижесінде газ не сүйықтықтың босатылуы денсаулыққа қау- іп төндіруі мүмкін. Аккумуляторды Hilti Store дүкенінде көдеге жаратыңыз немесе жергілікті көдеге жарату көсіпорнына хабарласыңыз. Зақымдалған аккумуляторларға арналған жергілікті тасымалдау ережелерін сақтаңыз!
• Аккумуляторларды түрмыстық қоқыска лақтырманыз.
• Аккумуляторларды балалардың қолына жетпейтіндей етіп кәдеге жаратыңыз. Қысқа түйықталуға жол бермеу үшін, қосылымдарды ток өткізбейтін материалмен жауып қойыңыз.
