PDB9050E - ас үй желдеткіші PROGRESS - Тегін пайдаланушы нұсқаулығы

Бренд	Progress
Модель	PDB9050E
Өнім түрі	Сәндік сорғыш
Ені (шамамен)	90 см
Электрмен қоректену	220-240 В
Қозғалтқыш жылдамдықтарының саны	3
Жарықтандыру	LED 4 Вт, E14 цоколь, диаметр 37 мм
Орнату түрі	Сорғыш немесе сүзгіш (рециркуляция)
Май сүзгісі	Жууға болады (қолмен немесе ыдыс жуғышта), 2 ай сайын тазалау керек
Белсенді көмір сүзгісі	Жууға болмайды, 4 ай сайын ауыстыру керек
Плита мен сорғыш арасындағы минималды қашықтық	65 см
Ұсынылатын орнату биіктігі	Плитадан 65-75 см жоғары
Шығару құбырының диаметрі	150 мм (стандартты)
Қозғалтқыш қуаты (шамамен)	120-180 Вт
Шу деңгейі (шамамен)	55-65 дБ
Салмағы (шамамен)	10-15 кг
Материал	Тот баспайтын болат және шыны
Басқару	Механикалық қосқыштар (жарықтандыру және 3 жылдамдық)
Бала қауіпсіздігі	8 жастан бастап балалар қадағалаумен пайдалана алады
Күтім	Сыртқы бетін жұмсақ шүберекпен және бейтарап жуғыш затпен тазалау
Жөндеу мүмкіндігі	Қосалқы бөлшектер уәкілетті орталық арқылы қол жетімді

Жиі қойылатын сұрақтар - PDB9050E PROGRESS

Сорғыш және сүзгіш режимдерінің айырмашылығы қандай?

Сорғыш режимінде ауа сыртқа арналған құбыр арқылы шығарылады. Сүзгіш режимінде ауа көмір сүзгісінен өткеннен кейін қайта айналады. Сорғыш режимі тиімдірек.

Май сүзгілерін қалай тазалау керек?

Май сүзгілері 2 ай сайын қолмен бейтарап жуғыш затпен немесе ыдыс жуғышта тазаланады. Мүмкін болатын түссіздену олардың тиімділігіне әсер етпейді.

Көмір сүзгісін қашан ауыстыру керек?

Белсенді көмір сүзгісі қайта жанартылмайтын және әр 4 ай сайын ауыстырылуы керек (немесе қарқынды пайдалану кезінде жиірек).

Жарықтандыру үшін қандай шам қолдану керек?

CANDLE LED 4W түріндегі шамды қолданыңыз, 220-240 В, E14 цоколь, диаметр 37 мм. Ауыстырмас бұрын оның суығанына көз жеткізіңіз.

Пісіру плитасы мен сорғыш арасындағы минималды қашықтық қандай?

Минималды қашықтық 65 см. Егер плитаның нұсқаулығында үлкенірек қашықтық көрсетілсе, сол қашықтық басым болады.

Қозғалтқыштың жылдамдықтарын қалай реттеуге болады?

Қосқыштарды пайдаланыңыз: A жарықтандыру үшін, B 1-ші жылдамдық үшін, C 2-ші үшін, D 3-ші үшін. Қозғалтқыш 0 позициясында өшеді.

Сорғышты өзім орната аламын ба?

Орнатуды білікті адам жүргізуі керек, өйткені электр қауіпі және құрылғының салмағы бар. Орнату нұсқаулығын міндетті түрде орындаңыз.

Сорғыш жұмыс істемей қалса не істеу керек?

Алдымен электр қорегі мен кабельді тексеріңіз. Мәселе шешілмесе, жөндеу үшін уәкілетті қызмет көрсету орталығына хабарласыңыз.

Сорғыштың сыртқы бетіне қалай күтім жасау керек?

Жұмсақ шүберек және бейтарап жуғыш затпен тазалаңыз. Бумен тазалағышты, абразивтерді немесе металл қырғыштарды ешқашан пайдаланбаңыз.

Сорғышты газ плитасымен бірге қолдануға бола ма?

Иә, бірақ газдың кері тартылуын болдырмау үшін бөлменің жақсы желдетілетініне көз жеткізіңіз. 65 см минималды қашықтықты сақтаңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ PDB9050E PROGRESS

Витяжний ковпак Суыру каппағы

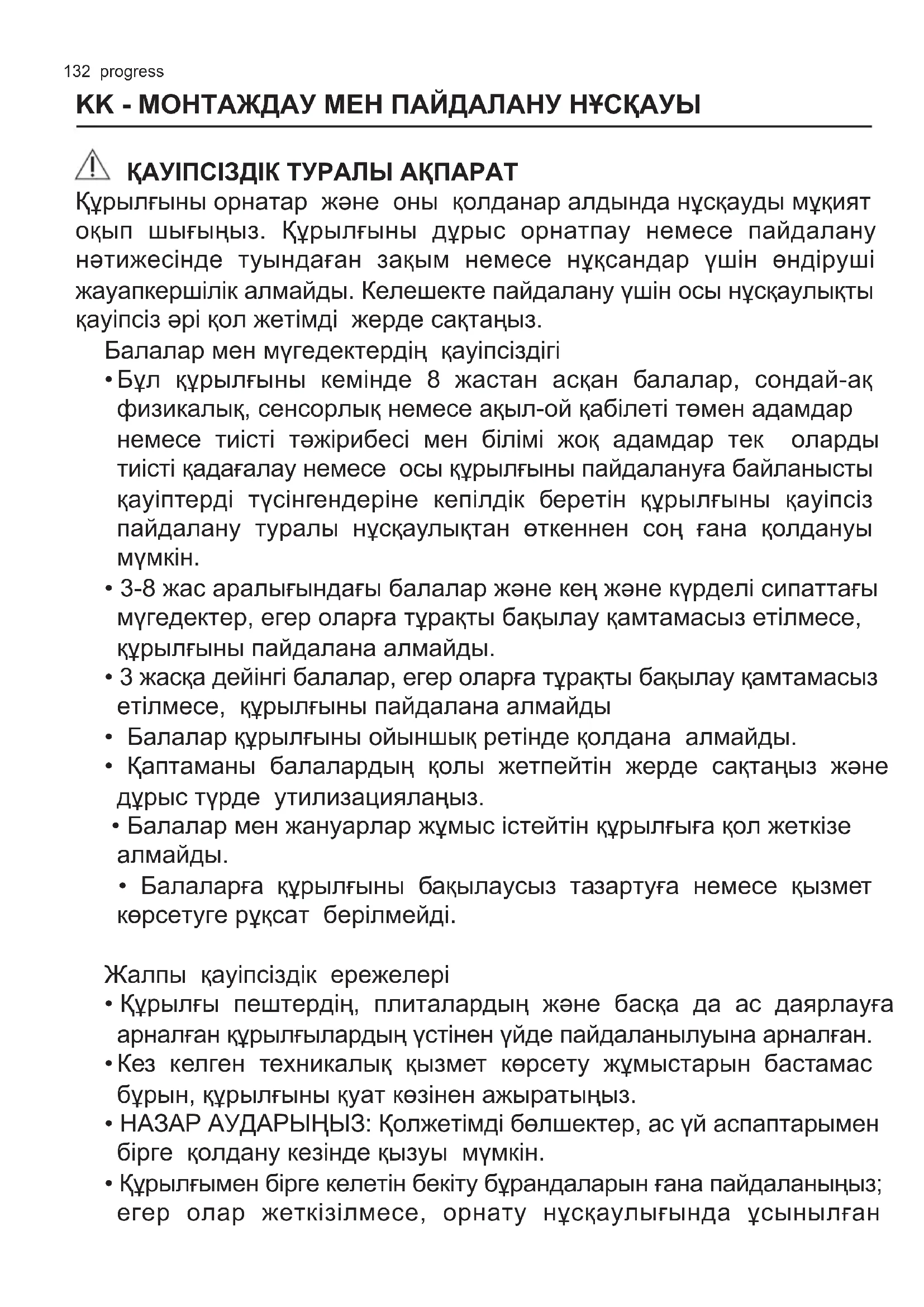

ҚАУІПСІЗДІК ТУРАЛЫ АҚПАРАТ

Құрылғыны орнатар және оны қолданар алдында нұсқауды мұқият оқып шығыңыз. Құрылғыны дұрыс орнатпау немесе пайдалану нәтижесінде туындаған зақым немесе нұксандар үшін өндіруші жауапкершілік алмайды. Келешекте пайдалану үшін осы нұсқаулықты қауіпсіз әрі қол жетімді жерде сақтаңыз.

Балалар мен мугедектердің қауіпсіздігі

• Бул құрылғыны кемінде 8 жастан асқан балалар, сондай-ақ физикалық, сенсорлық немесе ақыл-ой қабілеті төмен адамдар немесе тиісті тәжірибесі мен білімі жоқ адамдар тек оларды тиісті қадағалау немесе осы құрылғыны пайдалануға байланысты қауіптерді түсінгендеріне кепілдік беретін құрылғыны қауіпсіз пайдалану туралы нұсқаулықтан өткеннен соң ғана қолдануы мүмкін.
• 3-8 жас аралығындағы балалар және кең және күрделі сипаттағы мүгедектер, егер оларға тұрақты бақылау қамтамасыз етілмесе, құрылғыны пайдалана алмайды.
• 3 жаска дейінгі балалар, егер оларға тұрақты бақылау қамтамасыз етілмесе, құрылғыны пайдалана алмайды
- Балалар кұрылғыны ойыншық ретінде қолдана алмайды.
- Каптаманы балалардың қолы жетпейтін жерде сақтаңыз және дұрыс түрде утилизациялаңыз.
- Балалар мен жануарлар жұмыс істейтін құрылғыға қол жеткізе алмайды.
- Балаларға құрылғыны бақылаусыз тазартуға немесе қызмет көрсетуге рүқсат берілмейді.

Жалпы қауіпсіздік ережелері

• Кұрылғы пештердің, плиталардың және басқа да ас даярлауға арналған кұрылғылардың үстінен үйде пайдаланылуына арналған.
• Кез келген техникалық қызмет көрсету жұмыстарын бастамас бұрын, құрылғыны қуат көзінен ажыратыңыз.
• НАЗАР АУДАРЫНЫЗ: Колжетімді бөлшектер, ас үй аспаптарымен бірге қолдану кезінде қызуы мүмкін.
• Кұрылғымен бірге келетін бекіту бұрандаларын ғана пайдаланыңыз; егер олар жеткізілмесе, орнату нұсқаулығында ұсынылған

бурандаларды пайдаланыңыз.

• Кұрылғыны бекіту үшін желімді пайдаланбаңыз.
- Егер баскасы орнату бойынша нускаулыкта көрсетілмеген болса, газды аспаптың төменгі бөлігімен даярлауға арналған ас үй жабдықтары орналасқан пеш бетінің арасындағы минималды арақашықтық 65 см-ді құрауы керек. Егер орнату бойынша нускаулыкта үлкен арақашықтық көрсетілген болса, оны ескеру қажет.
- Өндөлген ауаның шығарылуы қолданыстағы жөргілікті заңнамаға сәйкес даярлануы керек.
• Газды немесе баска да жанармай түрлерін, соның ішінде ашық отты жағатын жағымсыз газдардың кері ағымының құрылғыға кіру қауіпін болдырмау үшін құрылғы орнатылған бөлмеде жақсы желдету жүйесі қарастырылған болуы керек.
- Желдету саңылауының жабық еместігіне және құрылғымен алынатын ауа басқа құрылғылардың түтінін және буын жоюға арналған ауа құбырына берілмейтіндегіне көз жеткізіңіз (орталықтан жылыту жүйесі, термосифондар, су жылытқыштары және т.б.).
- Куат сымын зақымдап алмауы үшін мұқият болыңыз. Зақымдалған куат сымын алмастыру үшін біздің өкілетті қызмет көрсету орталығына немесе элетрикке хабарласыңыз.
- Кұрылғы куат көзіне тікелей қосылған болса, электр сымдары кұрылғыны осы көзден мүлдем ажыратуға мүмкіндік беретін ажыратқышпен жабдықталуы керек.

Толық ажыратылу III санатындағы асқын кернеу үшін белгіленген шарттарға сай болуы керек. Ажырату үшін пайдаланылатын құрылғы сымдық қағидаларға сәйкес тұрақты сымдармен қосылуы керек.

• Курылғы астындағы жалындды қолданбаңыз.
- Кұрылғыны қауіпті немесе жарылғыш заттарды және материалдар мен буларды жою үшін пайдаланбаңыз.
- Беттік материалдың нашарлауына жол бермеу үшін құрылғыны үнемі тазалап отыру керек.
• Кұрылғыны жұмсақ шүберекпен үнемі сүртіп тұрыңыз.
• Кұрылғының бетін тазалау үшін бумен тазалағыштарды, су бүріккішін, абразивті тазалағыштарды немесе өткір металл қырғыштарды қолданбаныз. Тек бейтарап жуғыш заттарды

пайдаланыңыз.

- Өрт қаупін болдырмау үшін май сүзгілерін үнемі тазалап (кем дегенде әрбір 2 ай сайын) және құрылғыдан майларды алып тастаңыз.

•Құрылғының ішін тазалау үшін матаны немесе щетканы пайдаланыңыз.

ҚАУІПСІЗДІК БОЙЫНША ҮСЫНЫСТАР

Орнату

НАЗАР АУДАРЫНЫЗ! Жаракат алу, ток соғу, күйіп қалу немесе құрылғыны закымдау қаупі бар.

• Кұрылғыны орнату тек білікті маманмен орындалуы керек.
• Зақымдалған құрылғыны орнатпаңыз және қолданбаңыз.
• Кұрылғымен бірге келген орнату нұсқауларын сақтаңыз.
• Кұрылғының үлкен салмағын ескере отырып, әрқашан оны жылжытқан кезде мұқият болыңыз.
  Эркашан корғаныс қолғаптарын және толық жабық аяқ киімді пайдаланыңыз.
• Кұрылғыны орнатпас бұрын, барлық орауыштарды, жапсырмаларды және қорғаныш пленкаларын алып тастаңыз.
• Кабырғадағы саңылау арқылы ауаны өткізбеніз, егер бүл мақсатқа арналмаған болса.

Электр косылымы

НАЗАР АУДАРЫНЫЗ! Ђрт және ток соғу қаупі бар

• Электр қосылымын тек білікті маман орындауы тиіс.
• Кестедегі параметрлердің куат көзінің сипаттамаларына сэйкес келетініне көз жеткізіңіз.
• Егер (回) белгісі техникалық ақпараттық тақтайшасында басылмаған болса, құрылғыны жерге қондыру керек.
  • Эркашан дұрыс орнатылған және толық окшауланған розетканы пайдаланыңыз.
  • Куат сымын аспалы қалыпта

қалдырмаңыз.

• Бірнеше розеткалар немесе узарткыш сымдары бар адаптерлерді пайдаланбаныз.
• Розетка бос болса, кұрылғыны оған қоспаңыз.
• Курылғыны куат сымын тарту арқылы ажыратпаңыз. Әрқашан айырғышты тартып шығарыңыз.
• Электр тоғымен зақымданудан сақтайтын және оқшауланған бөлшектерге қарсы қорғаныс құралдары оны құралдарды пайдаланусыз бөлшектеуіне жол берілмейтіндей орнатылуы керек.
• Кұрылғының дұрыс орнатылғанына көз жеткізіңіз. Бос және сәйкес көлмейтін куат сымы буындардың қызып кетуіне себеп болуы мүмкін.
• Кұрылғыны орнату аяқталғаннан кейін ғана қосыңыз. Орнатқаннан кейін қуат көзіне қол жеткізе алатыныңызға көз жеткізіңіз.

Колдану

НАЗАР АУДАРЫНЫЗ! Жаракат алу және ток соғу қаупі бар.

• Кұрылғы тек тамақ пісіруге арналған. Оны көрсетілгеннен өзгеше мақсатта қолданбаңыз.
• Кұрылғының техникалық сипаттамасын өзгертпеніз.
• Кұрылғыны дымқыл қолмен немесе сумен байланыста пайдаланбаңыз.
• Кұрылғымен бірге берілген керек- жарактарды ғана пайдаланыңыз.
• Асты даярлау мен куыру барысында майлар жалынмен немесе ыстық заттармен жанаспауы керек.
  • Ашык грильдерді қолданбаныз.
• Кұрылғыны басқа заттарды сақтауға арналған түпқойма ретінде қолданбаңыз.

- Кұрылғының жарық көзіне тікелей қарау үшін үлкейтуге арналған әйнектерді, көзілдіріктерді немесе басқа ұқсас оптикалық аспаптарды пайдаланбаныз.

Кызмет көрсету

• Кұрылғыны жәндеу үшін өкілетті қызмет көрсету орталығына хабарласыңыз.
• Тек түпнүска қосалқы бөлшектерін пайдаланыңыз.

Утилизациялау

НАЗАР АУДАРЫНЫЗ! Жаракат емесе түншығып қалу қаупі бар.

• Кұрылғыны дұрыс утилизациялау туралы ақпаратты жергілікті билік органдарына хабарласып алуға болады.
  • Курылғыны куат көзінен ажыратыңыз.
• Кұрылғы жанындағы куат сымын кесіп тастаңыз және оны утилизациялаңыз.

Белгі салынған материалдарды қайта өндеуден өткізуге тапсырыңыз. Орам материалдарын қайта өндеуден өткізу үшін тиісті контейнерлерге салыңыз. Электрлік және электроникалық құрылғылардың қалдығын қайта өндеуден өткізу арқылы, қоршаған ортаға және адамның денсаулығына зиын келтіретін жағдайларға жол бермеуге өз үлесіңізді қосыңыз. Белгі салынған құрылғыларды тұрмыстық қалдықтармен бірге тастамаңыз. Өнімді жергілікті қайта өндеу ортальғына өткізіңіз немесе жергілікті мекемеге хабарласыңыз.

ОРНАТУ ЭДІСТЕРІ

Сорғыш сүзгі немесе арна нұскасы болуы мүмкін. Қандай түрді орнату керек екенін шешу керек.

Ең жақсы әнімділік үшін, сорғыштың түтікше нұскасын орнатуды ұсынамыз (мүмкіндігінше).

Арна нускасы

Сорғыш ауаны тазалайды және оны шығару түтігі арқылы шығарады.

Сүзгі нұсқасы

Сорғыш ауаны тазалайды және таза ауаны бөлмеге қайтарады.

Ерт қаупін болдырмау үшін май сүзгілерін тозу деңгейіне жеткізбестен, кем дегенде 2 ай сайын тазартыңыз.

Колмен немесе ыдыс жуғышта бейтарап жуғыш зат көмегімен тазалаңыз. Ыдыс-аяқ жуғышта тазалаған кезде сүзгілердің әлсіз өзгеруі олардың жұмысына ешқандай әсер етпейді.

Жүргізілген көмір сүзгісі тазаланбайды және оны жаңартуға болмайды және әр төрт айда бір рет қолданғаннан кейін немесе аса қарқынды пайдалану жағдайында жиі ауыстырылуы керек.

A - жарығын қосыңыз.
В - Косу/Өшіру ауыстырғышы қозғалтқыштың бірінші жылдамдығы.
С - козгалткыштың екінші жылдамдығы.
D - қозғалтқыштың үшінші жылдамдығы.

A B C D 0/1 2 3

Моделі PDB6040E, PDB9040E :

1: козғалтқыштың бірінші жылдамдығы.
0: қозғалтқыш өшірулі
2: козгалткыштың екінші жылдамдығы

: жарыктау ӨШІРУЛІ

: жарыктау КОСУЛЫ

1 2

ЖАРЫКТАНДЫРУ КУРАЛЫ

Сорғышты электр куаттауынан ағытып тастау керек болады.

Моделі PDB6040E, PDB9040E :

Ескерту! Шамдарға жанаспас бұрын

ол салқындады ма соған кез жеткізіп алу керек болады.

Тап сондай типтегі шамдармен айырбастау керек болады (CANDLE LED 4W, 220-240V, E14, ø37mm).

Егер шағылысушы зақымдалған болса, оны тек

өндіруші, оның қызмет көрсету агенті немесе қауіпті болдырмау үшін бірдей дағдыға не адам ауыстыруы керек.

INFORMAÇIJA PAR DROŠIBU

КК Ескерту! Орнату алдында, қауінсіздік туралы акпаратты оқыңыз.

Ескерту! Бұрандаларды немесе бекіту құрылғысын осы нұсқауларға сәйкес орнатпау электрлік қауіптерге өкелуі мүмкін.
