BLV 18200 Battery - Демпфер Kärcher - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Батареямен жұмыс істейтін үрлегіш/сорғыш
Марка	Kärcher
Моделі	BLV 18200 Battery
Номиналды кернеу	18 В
Ауаның орташа жылдамдығы (үрлеу)	152,9 км/сағ (±10 %)
Теориялық макс жылдамдық (үрлеу, Turbo режимі)	262,9 км/сағ (±10 %)
Ауаның орташа жылдамдығы (сору)	112,7 км/сағ (±10 %)
Ұнтақтау коэффициенті	10:1
Жинау қабының көлемі	45 L
Салмағы (батареясыз)	3,5 кг
Өлшемдері (Ұ × Е × Б)	1243 × 171 × 376 мм
Акустикалық қысым деңгейі (үрлеу)	87,6 дБ(А)
Кепілдендірілген акустикалық қуат деңгейі	107 дБ(А)
Толық діріл мәні (үрлеу)	3,0 м/с²
Қоректену	Литий-ионды батарея 18 В (Kärcher Battery Power 18V)
Негізгі функциялар	Үрлеу, сору, жапырақтарды ұнтақтау
Қозғалтқыш жылдамдығы	Үздіксіз жылдамдық реттегіші + Turbo режимі
Күтім және тазалау	Ылғал шүберекпен тазалаңыз; суға батырмаңыз
Қауіпсіздік	Термиялық қорғаныс, батарея құлпы, қауіпсіздік құрылғылары
Қосалқы бөлшектер және жөндеу мүмкіндігі	Тек Kärcher түпнұсқа керек-жарақтарын пайдаланыңыз
Кепілдік	Елдің шарттарына сәйкес (материал немесе өндіріс ақаулары)

Жиі қойылатын сұрақтар - BLV 18200 Battery Kärcher

Үрлегішке батареяны қалай орнатуға болады?

Батареяны орындыққа сырт естілгенше итеріңіз. Кірістіру алдында контактілердің таза екенін тексеріңіз.

Үрлеу режимінен сору режиміне қалай ауысуға болады?

Үрлеу және Сору режимдері арасында ауысу үшін құрылғыдағы ауыстырғышты пайдаланыңыз. Түтік пен жинау қабының дұрыс орнатылғанына көз жеткізіңіз.

Құрылғы іске қосылмаса не істеу керек?

Алдымен батареяның дұрыс салынғанын және зарядталғанын тексеріңіз. Мәселе жалғасса, сору түтігінің бекіту бұрандасының тартылғанын тексеріңіз (термиялық қорғаныс іске қосылған болуы мүмкін). Батарея ақаулы болса, ауыстырыңыз.

Қолданғаннан кейін үрлегішті қалай тазалау керек?

Батареяны алып тастап, бетін жұмсақ және құрғақ шүберекпен немесе щеткамен тазалаңыз. Құрамында еріткіштері бар жуғыш заттарды пайдаланбаңыз және құрылғыны суға батырмаңыз.

Жинау қабының сыйымдылығы қандай?

Жинау қабының көлемі 45 литр. Тиімді соруды сақтау үшін оны үнемі босатып тұрыңыз.

Басқа Kärcher құрылғыларының батареясын пайдалана аламын ба?

Иә, құрылғы сол топтағы Kärcher Battery Power 18V батарея блоктарымен үйлесімді.

Бітелу жағдайында құрылғыны қалай босатуға болады?

Құрылғыны өшіріп, батареяны алыңыз. Жинау қабын және түтіктерді алып тастап, қоқыстарды қолмен алыңыз. Желдеткішті немесе ұнтақтау жүздерін өзіңіз алып тастауға тырыспаңыз; сатудан кейінгі қызметке хабарласыңыз.

Пайдалану кезінде қандай қорғаныс құралдарын кию керек?

Әрқашан қорғаныс көзілдірігін, құлаққапты, қолғап, ұзын шалбар және берік аяқ киім киіңіз. Шаңнан қорғайтын маска ұсынылады.

Маусым аяқталғанда құрылғыны қалай сақтау керек?

Батареяны алыңыз, құрылғыны тазалап, құрғақ, жақсы желдетілетін және аяздан қорғалған жерде сақтаңыз. Балалардың қолы жетпейтін жерде ұстаңыз.

BLV 18200 Battery үшін қосалқы бөлшектерді қайдан табуға болады?

Тек Kärcher түпнұсқа керек-жарақтары мен қосалқы бөлшектерін пайдаланыңыз. www.kaercher.com сайтын қараңыз немесе рұқсат етілген сатушыға хабарласыңыз.

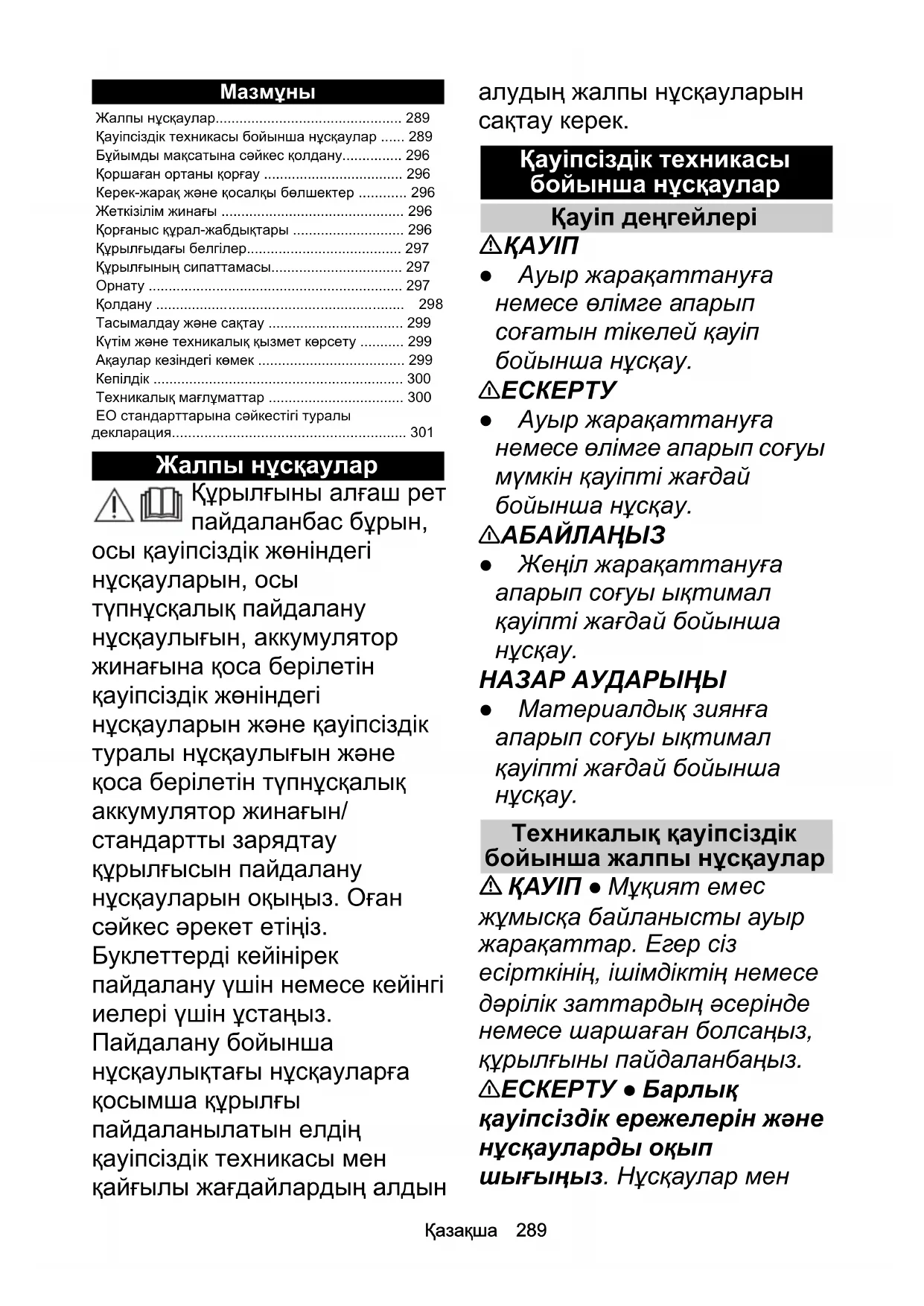

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ BLV 18200 Battery Kärcher

Қауіпсіздік техникасы бойынша нұсқаулар ..... 289

Бүйымды мақсатына сәйкес қолдану...... 296

Коршаған ортаны қорғау 296

Керек-жарақ және қосалқы бөлшектер ...... 296

Жеткізілім жинағы 296

Қорғаныс құрал-жабдықтары 296

Құрылғыдағы белгілер.... 297

Құрылғының сипаттамасы.... 297

Орнату 297

Қолдану 298

Тасымалдау және сақтау 299

Күтім және техникалық қызмет көрсету ...... 299

Ақаулар кезіндегі көмек 299

Кепілдік 300

Техникалық мағлұматтар 300

ЕО стандарттарына сәйкестігі туралы декларация.... 301

Жалпы нұсқаулар

Құрылғыны алғаш рет пайдаланбас бұрын,

осы қауіпсіздік жөніндегі

нұсқауларын, осы

түпнұсқалық пайдалану

нұсқаулығын, аккумулятор

жинағына қоса берілетін

қауіпсіздік жөніндегі

нұсқауларын және қауіпсіздік

туралы нұсқаулығын және

қоса берілетін түпнұсқалық

аккумулятор жинағын/

стандартты зарядтау

құрылғысын пайдалану

нұсқауларын оқыңыз. Оған

сәйкес әрекет етіңіз.

Буклеттерді кейінірек

пайдалану үшін немесе кейінгі

иелері үшін ұстаңыз.

Пайдалану бойынша

нұсқаулықтағы нұсқауларға

қосымша құрылғы

пайдаланылатын елдің

қауіпсіздік техникасы мен

қайғылы жағдайлардың алдын

алудың жалпы нұсқауларын сақтау керек.

Қауіпсіздік техникасы бойынша нұсқаулар

Қауіп деңгейлері

- Ауыр жарақаттануға немесе өлімге апарып соғатын тікелей қауіп бойынша нұсқау.

⚠️ ЕСКЕРТУ

- Ауыр жарақаттануға немесе өлімге апарып соғуы мүмкін қауіпті жағдай бойынша нұсқау.

△ АБАЙЛАҢЫЗ

- Жеңіл жарақаттануға апарып соғуы ықтимал қауіпті жағдай бойынша нұсқау.

НАЗАР АУДАРЫҢЫЗ

- Материалдық зиянға апарып соғуы ықтимал қауіпті жағдай бойынша нұсқау.

Техникалық қауіпсіздік бойынша жалпы нұсқаулар

⚠️ ҚАУІП • Мұқият емес жұмысқа байланысты ауыр жарақаттар. Егер сіз есірткінің, ішімдіктің немесе дәрілік заттардың әсерінде немесе шаршаған болсаңыз, құрылғыны пайдаланбаңыз.

⚠️ ЕСКЕРТУ • Барлық қауіпсіздік ережелерін және нұсқауларды оқып шығыңыз. Нұсқаулар мен

қауіпсіздік техникасы бойынша нұсқаулықты сақтамау электр тогының соғуына және/немесе ауыр жарақатқа әкелуі мүмкін.

Болашақ үшін барлық қауіпсіздік пен нұсқауларды сақтаңыз. ● Құрылғы балалардың немесе физикалық, сенсорлық немесе ақыл-ой қабілеті шектеулі адамдардың немесе осы нұсқауларды білмейтін адамдардың қолдануы үшін арналмаған. Жергілікті ережелер пайдаланушының жасын шектеуі мүмкін.

- Барлық қорғаныс құрылғылары мен тұтқалардың дұрыс және сенімді бекітілуіне және олардың жарамды күйде екендігіне көз жеткізіңіз. - Пайдалану алдында құрылғының, барлық басқару бөліктері мен қауіпсіздік құрылғыларының дұрыс жұмыс істейтіндігіне көз жеткізіңіз. - Тұтқадағы қосу/өшіру қосқышы дұрыс қосылмаса немесе өшірілмесе, құрылғыны ешқашан пайдаланбаңыз.

- Әр қолданар алдында құрылғы корпусында зақымның болмауын тексеріңіз. • Тепе-теңдікті сақтау үшін тозған немесе бүлінген бөліктерді

ауыстырыңыз. • Құрылғыны пайдалану кезінде жұмыс аймағынан балалар мен басқа адамдарды алыс ұстаңыз.

- Желдету саңылауларының бос екеніне көз жеткізіңіз. • Ауа ағынының әсерінен заттар айтарлықтай қашықтыққа үрленіп кетуі мүмкін. Қолданар алдында жұмыс орнында тастар, сынған шыны, шегелер, сым немесе жіптің болмауын мұқият тексеріңіз және болған жағдайда оларды алып тастаңыз. • Шығарылған материалдар салдарынан жарақат алу қаупі бар. Құрылғыны төсеме топырақтың немесе қиыршық тас үстінде пайдаланбаңыз. • Құрылғыны тек қана берік, тегіс бетте және ұсынылған қалыпта пайдаланыңыз.

⚠️ АБАЙЛАҢЫЗ • Құрылғыны басқару және дұрыс пайдалану элементтерімен танысыңыз. • Құрылғыны қолданған кезде толық қорғайтын құлаққапты киіңіз. Құрылғы аса қатты дыбыс шығарады және егер сіз сыртқы әсерге, шуды азайтуға және есту қабілетін қорғауға қатысты нұсқауларды сақтамасаңыз, ол есту қабілетінің ұзақ уақыт зақымдануына әкеліп

соғуы мүмкін. ● Құрылғыны қолданған кезде көзді толық қорғайтын құралды тағыңыз. Өндіруші бетті толығымен жабатын масканы немесе толығымен жабық қорғайтын көзілдірік киюді ұсынады. Қалыпты көзілдірік немесе күннен қорғайтын көзілдірік лактырылған заттардан қорғамайды.

- Құрылғының ауа тартқышына бос киім, шаш немесе әшекей сорылып кету кезінде жарақат алу қаупі бар. Иықтан асатын ұзын шашты артқа қарай буыңыз.

- Құрылғымен жұмыс істегенде ұзын ауыр шалбар, мықты аяқ киім және жақсы киілетін қолғаптар киіңіз. Жалаң аяқ жұмыс істемеңіз. Зергерлік бұйымдар, сандалдар немесе шолақ шалбар киюдің қажеті жоқ.

НАЗАР АУДАРЫҢЫЗ

- Құрылғыны пайдаланушы басқа адамдармен немесе олардың мүлкімен болған апаттарға жауапты.

Нұсқау • Кейбір аймақтардағы ережелер осы құрылғыны пайдалануды шектеуі мүмкін. Жергілікті билік органынан кеңес алыңыз. • Құрылғыдағы зақымдалған немесе оқылмайтын ескерту белгілері уәкілетті қызмет

орталығымен ауыстырылады.

- Аккумуляторлы шансорғышты пайдаланбас бұрын ластануды тырмамен және сыпырғышпен тазалаңыз.

Қауіпсіз жұмыс

⚠️ ҚАУІП • Жарылыс қаупі бар аймақтарда пайдалануға тыйым салынады.

⚠️ ЕСКЕРТУ ● Адамдар мен жануарларды кем дегенде 15 м арақашықтықта ұстаңыз. Осы аймаққа біреу кірген кезде құрылғыны тоқтатыңыз. ● Бетіңіз бен денеңізді беріліс саңылауынан алыс ұстаңыз. ● Құрылғыны іске қосудан бұрын беріліс камерасының бос екендігіне көз жеткізіңіз. ● Қолыңызды немесе дененің басқа бөліктерін беріліс камерасына, шығару науасына немесе басқа қозғалатын бөліктерге жақын ұстамаңыз. ● Ток ұру қаупі бар болса, құрылғыны пайдаланбаңыз. ● Қауіп-қатерлерді анықтау үшін жұмыс аймағын кедергісіз шолу қажет. Құрылғыны жақсы жарықтандыруда ғана пайдаланыңыз. ● Іске қоспаңыз, бірақ құрылғымен жұмыс істеңіз. Артқа қарай

жүрмеңіз. Дененің дұрыс емес қалпын болдырмаңыз, денеңізді тұрақты және тепе-тең ұстаңыз.

- Корғаныс құрылғылары ақаулы болса немесе қоқыс жинағыштың орнатылмауы секілді сақтандыру құрылғылары болмаса, құрылғыны еш уақытта пайдаланбаңыз. - Құрылғыны дереу токтатып, зақымданғанын тексеріңіз немесе егер құрылғы құлап, қатты соғылған немесе әдеттегіден тыс дірілдеген болса, дірілдің себебін анықтаңыз. Құрылғыны жәндеу немесе ауыстыру үшін авторланддырылған сервистік орталыққа жүгініңіз. - Құрылғы жерге құлаған жағдайда немесе құрылғы жұмысы бұзылған жағдайда, оны дереу өшіріп, аккумулятор жинағын алып тастаңыз. Құрылғыны тек қана өкілетті қызмет көрсету орталығы тексергеннен кейін пайдалануға болады.

- Айналып тұратын бөліктерден жарақат алу қаупі. Қозғалтқышты өшіріңіз, аккумулятор жинағын алып тастаңыз және барлық қозғалатын бөлшектер толық тоқтағанына көз жеткізіңіз:

● Құрылғыны қараусыз қалдырмастан бұрын. - Бұғаттаудан шығармас бұрын немесе құбырды тазаламас бұрын. - Құрылғы бөгде затпен жанасқаннан кейін оны тексеруден бұрын. - Құрылғыны тексеруден бұрын, оған техникалық қызмет көрсетуден бұрын немесе құрылғымен жұмыс істемес бұрын.

⚠️ АБАЙЛАҢЫЗ • Осыған ұқсас құралдарды қоршаған ортада пайдалану есту қабілетінің зақымдану қаупін және ықтимал қауіптерді, мысалы, сіздің жұмыс кеңістігіңізге кіретін адамдарды байқамау ықтималдығын арттырады.

- Құрылғыға ешқандай өзгерістер енгізбеңіз және тек қана өндіруші ұсынатын құрал-жабдықтар мен қосалқы бөлшектерді пайдаланыңыз.

Нұсқау • Құрылғыны тек қана тиісті уақытта пайдаланыңыз. Осыған қатысты жергілікті ережелер мен нұсқауларды ескеріңіз. Құрылғыны таңертеңгілік уақытта ерте немесе тым кеш уақытта пайдалану өзге адамдарға кедергі келтіруі мүмкін.

Аккумуляторлы үрлегішті қауіпсіз пайдалану

⚠️ АБАЙЛАҢЫЗ • Шаң жұту салдарынан денсаулыққа зиян келуі мүмкін. Құрылғымен жұмыс істеген кезде тыныс алу маскасын киіңіз.

- Шаңның әсерін азайту үшін шаң жиналған беттерді сулап сүртіңіз. - Құрылғыны ашық терезенің жанында пайдаланбаңыз. - Үрлеу шүмегін еш уақытта адамдарға немесе жануарларға қарай бағыттамаңыз.

НАЗАР АУДАРЫҢЫЗ • Егер қоқыс ауа тартқышқа сорылып кетсе, құрылғыға зақым келуі мүмкін. Үрлегішті шығарылған қоқыстың үстіне немесе жанына қоймаңыз. • Үрлегіш түтіктеріне еш уақытта заттар салмаңыз.

Нұсқау • Ауа ағыны жерге жақын болуы және тиімді жұмыс істеуі үшін шүмектің ұзартқышын пайдаланыңыз.

Аккумуляторлы сорғышты қауіпсіз пайдалану

⚠️ ЕСКЕРТУ • Егер сору режимінде тұрған аккумуляторлы ауа үрлегішін сору режимінде тек қана жоғарғы сору құбырымен қолдансаңыз, жарақат алу қаупі бар. Алғаш пайдаланбас

Бұрын жоғарғы және төменгі сору құбырларын біріктіруіңіз қажет. • Ұшатын қоқыс салдарынан жарақат алу қаупі бар. Аккумуляторлы сорғышты еш уақытта орнатылмаған қоқыс жинағыш қапсыз пайдаланбаңыз. Құрылғыны пайдаланбастан бұрын қоқыс жинағыш қаптың жарамды күйде және оның толық жабық екендігіне көз жеткізіңіз. • Жарақат алу және құрылғыны зақымдау қаупі бар. Құрылғымен сынықтар, тастар, бөтелкелер, банкалар немесе металл кесектері секілді өткір немесе үлкен заттарды сормаңыз. • Қоқыс жинағыш қапта өрт шығу. Шылым, алауошақтан немесе грильден шыққан күл секілді жанып жатқан немесе қызып тұрған заттарды сорып алмаңыз. • Айналмалы қанатшалардан туындаған ауыр жарақаттар. Дене бөліктерін айналмалы бөліктерден алыс ұстаңыз. Қозғалтқышты өшіріп, сорғыш клапанын ашудан бұрын, құбырлардан орнатудан/ауыстырудан бұрын немесе қоқыс жинағыш қапты ашудан немесе алып тастаудан бұрын, қалақша жүздерінің

айналуы тоқтағанға дейін күтіңіз. ● Бұғаттаудан шығармас бұрын қозғалтқышты өшіріңіз, аккумулятор жинағын шығарыңыз және барлық қозғалмалы бөліктердің толық тоқтағандығына көз жеткізіңіз.

НАЗАР АУДАРЫҢЫЗ • Сору құбырының бұғатталуы. Сору құбырын тікелей үйілген қоқысқа қарай ұстамаңыз. Құрылғыны сорылатын материалдың сыртқы жағынан екіншісіне қарай жылжытыңыз.

- Қозғалтқышты сору құбырының кірісінен жоғары ұстаңыз. • Сору саңылауынан қайтадан шығарылатын материалдар салдарынан материалдардың тұрып қалуы. Сорғыш шығысында ешқандай материалдың тұрып қалмауына көз жеткізіңіз.

Қауіпсіз тасымалдау және сақтау

⚠️ ЕСКЕРТУ • Құрылғыны сөндіріп, оны сақтауға немесе тасымалдауға дейін аккумулятор жинағын суытып алыңыз. ⚠️ АБАЙЛАҢЫЗ • Жарақат алу және құрылғыны зақымдау қаупі бар.

Құрылғыны тасымалдау кезінде немесе қозғалыс кезінде құлап кетуден қорғаңыз.

НАЗАР АУДАРЫҢЫЗ

- Тасымалдаудан немесе сақтаудан бұрын құрылғыдан кез келген бөтен заттарды алыңыз. • Құрылғыны балаларға рұқсат бермейтін құрғақ және жақсы желдетілетін жерде сақтаңыз. Құрылғыны бау-бақша химикаты сияқты абразивті заттардан аулақ ұстаңыз. • Құрылғыны ашық ауада сақтамаңыз.

Қауіпсіз техникалық қызмет көрсету және күтім

ЕСКЕРТУ

- Қозғалтқышты өшіріп, барлық қозғалатын бөліктердің толығымен тоқтағандығына көз жеткізіңіз және құрылғыны тексеруден, тазалаудан және оған техникалық қызмет көрсетуден бұрын аккумуляторды алып тастаңыз. • Осы құрылғыға қызмет көрсету және техникалық қызмет көрсету ерекше мұқияттылық пен білімді талап етеді және мұндай жұмыстарды тек қана білікті маман орындай алады. Құрылғыға техникалық қызмет көрсету

үшін уәкілетті қызмет көрсету орталығына хабарласыңыз.

- Бұрамалардың, сомындардың және бұрандалардың бекітілуін қатаң түрде тексеріліп, құрылғының қауіпсіз күйде екеніне көз жеткізіңіз.

- Бұғаттаудан шығармас бұрын қозғалтқышты өшіріңіз, аккумулятор жинағын шығарыңыз және барлық қозғалмалы бөліктердің толық тоқтағандығына көз жеткізіңіз.

АБАЙЛАҢЫЗ • Тек өндіруші рұқсат еткен қосалқы бөлшектерді, құрал-жабдықтар мен саптамаларды пайдаланыңыз. Түпнұсқа құрал-жабдықтар, түпнұсқа қосалқы бөлшектер мен түпнұсқа саптамалар құрылғыны сенімді және үздіксіз пайдалануға кепілдік береді.

НАЗАР АУДАРЫҢЫЗ • Әрбір пайдаланудан кейін өнімді жұмсақ, құрғақ шүберекпен тазалаңыз.

Нұсқау • Осы пайдалану нұсқаулығында сипатталған түзетулер мен жөндеуді ғана орындай аласыз. Қосымша жөндеу үшін уәкілетті қызмет өкіліне

хабарласыңыз.

- Зақымдалған немесе оқылмайтын жапсырмаларды уәкілетті қызмет көрсету орталығы ауыстыруы тиіс.

Қалдық тәуекелдер ⚠️ЕСКЕРТУ

- Құрылғы алдын ала белгіленгендей пайдаланылса да, кейбір қалдық тәуекелдер қалады. Құрылғыны пайдаланған кезде келесі қауіптер туындауы мүмкін:

- Діріл зақым келтіруі мүмкін. Әрбір жұмыс үшін арнайы құралды пайдаланыңыз, арнайы тұтқаны пайдаланып, жұмысты орындау үшін ең төмен жылдамдықты белгілеңіз.

- Шу есту қабілетіне нұқсан келтіруі мүмкін. Құлақ қорғау құралын пайдаланыңыз және жүктемені шектеңіз.

- Егер қоқыс жинағыш қап тиісті түрде бекітілмеген немесе бүлінген болса, ауа қысымы нәтижесінде үрлеу құбырынан шығарылатын заттардың лақтырылуы салдарынан жарақат алу қаупі бар.

- Үнемі көзді қорғайтын құралды тағыңыз.

Тәуекелдерді азайту ⚠АБАЙЛАҢЫЗ

• Құрылғыны ұзақ қолданған кезде қолдағы қан айналымы бұзылуы мүмкін. Щеткамен жұмыстың жалпы ұзақтығын орнатпау керек, себебі ол көптеген факторларға байланысты болады:
• Жеке нашар қан айналымға бейімділік (жиі саусақтарыңыз салқындайды, саусақтарыңыз шаншиды).
• Қоршаған орта температурасы төмен. Қолды қорғау үшін жылы қолғаптарды қолданыңыз.
• Щетканы мықтап ұстау салдарынан қан айналымының нашарлауы.
• Үзіліспен жұмыс істеуге қарағанда, үздіксіз жұмыс істеу зиян. Құрылғыны тұрақты және ұзақ қолданған кезде және саусақтардың шаншуы, салқын саусақтар сияқты қан айналымының нашарлау белгілері бірнеше рет пайда болғанда, дәрігерге қаралу қажет.

Бұйымды мақсатына сәйкес қолдану

ЕСКЕРТУ

Құрылғы балалардың немесе физикалық, сенсорлық немесе ақыл-ой қабілеті шектеулі адамдардың немесе осы нұсқауларды білмейтін адамдардың қолдануы үшін арналмаған.

● Құрылғы тек сыртта жұмыс істеуге арналған.

• Құрылғыны тек қана құрғақ, жарық жақсы түсетін ортада пайдалануға рұқсат етіледі.
• Құрылғы жапырақтар, шөп және басқа да бақ қалдықтары секілді жеңіл қоқыстарды үрлеп әкетуге және сорып алуға арналған.
• Құрылғы қоқыстар мен жапырақтарды сорып алуға, оларды ұсақтауға және қоқыс жинағыш қапта сақтауға арналған.

Құрылғыны суды немесе басқа сұйықтықтарды сорып алу секілді кез-келген өзге мақсаттар үшін пайдалануға жол берілмейді.

Қоршаған ортаны қорғау

Орауыш материалдарын утилизациялауға болады. Орауыштарды қоршаған ортаға қауіпсіз түрде утилизациялаңыз.

Электрлік және электрондық бұйымдардың құрамында қате қолдану немесе утилизациялау нәтижесінде адам

денсаулығына және қоршаған ортаға қауіп төндіруі ықтимал, құнды қайта өңделетін материалдар және батареялар, аккумуляторлар немесе май сияқты бөлшектер жиі кездеседі. Алайда, аталмыш бөлшектер бұйымды тиісінше пайдалану үшін қажет болады. Осы таңбамен белгіленген бұйымдарды үй қоқыстарымен бірге тастауға болмайды.

Құрамдағы заттар бойынша нұсқаулар (REACH)

Бұйымның құрамындағы заттар туралы соңғы мәліметтер төмендегі мекенжай бойынша қолжетімді: www.kaercher.com/REACH

Керек-жарақтар және қосалқы бөлшектер

Тек түпнұсқа керек-жарақтар немесе қосалқы бөлшектерді пайдаланыңыз, себебі олар құралдың қауіпсіз және апатсыз жұмыс істеуіне кепілдік береді.

Керек-жарақтар мен қосалқы бөлшектер туралы ақпарат www.kaercher.com веб-сайтында қолжетімді.

Жеткізілім жинағы

Бұйымның жеткізілім жинағы орауыштың үстінде көрсетілген. Бұйымды орауыштан шығарғанда жинақтың толықтығын тексеріп шығыңыз. Керек-жарақтар жетіспеген немесе тасымалдау кезінде зақымдар тиген жағдайда, дилеріңізге хабарласыңыз.

Қорғаныс құрал-жабдықтары

△АБАЙЛАҢЫЗ

Жоқ немесе өзгертілген қорғаныс құрал-жабдықтары

Қорғаныс құрылғысы сіздің қауіпсіздігіңізге арналған.

Қорғаныс құрылғысын ешқашан өзгертпеңіз немесе ажыратпаңыз.

Қауіпсіздік қосқышы

Қауіпсіздік қосқышы сору құбырына бекіту бұрандасы арқылы жүзеге асырылады. Бұл құрылғыны тек орнатылған сору құбырының көмегімен ғана пайдалануға болатындығын қамтамасыз етеді.

Құрылғыдағы белгілер

	Пайдалану алдында нүсқаулықты және барлық қауіпсіздік нүсқауларын оқыңыз.
	Құрылғымен жұмыс істеу кезінде арнайы көз бен есту мүшесін қорғайтын құралдарды киіңіз.
	Құрылғыны жаңбыр немесе ылғал жағдайларға ұшыратпаңыз.
	Тасталған заттар қауіп төндіреді. Бақылаушыларды жұмыс аймағынан алыс ұстаңыз.
	Айналмалы желдеткіштер.Құрылғының жұмысы кезінде қолыңыз бен мен аяғыңызды саңылаулардан алыс ұстаңыз.
	Жапсырмада көрсетілген дыбыс қысымының кепілді деңгейі 107 dB.
	Тартыңыз: Жылдам жабу
	Сору режімі
	Урлеу режімі

Құрылғының сипаттамасы

Осы нұсқаулықта максималды комплектациядағы құрылғы сипатталған. Үлгіге қарай жеткізілім комплектациясында айырмашылықтар болады (Қаптаманы қараңыз).

Сурет Графикалық беттерді қараңыз Сурет А

①Тасымалдауға арналған белдік ② Бағыттаушы дөңгелектер ③Төменгі сору құбыры ④ Үрлеу құбыры ⑤ Аккумулятор жинағын ажыратқыш түйме ⑥ Зауыт тактайшасы ⑦ Мотор тұрғын үй ⑧ Қозғалтқыш корпусының сақтандыру штифті ⑨Жоғарғы үрлеу және сору құбыры ⑩Сору құбырын бекіту бұрандасы

⑪ Алдыңғы тұтқа ⑫Тасымалдауға арналған белдікке ілгек ⑬Turbo Boost түймесі 14 Айналым жиілігін реттеу 15Артқы тұтқа ⑯Ажыратқыш ⑰Үрлеу/Сору режиміне ауыстырып-қосқыш 18Саптама 19 Қоқыш жинағыш қаптың адаптері 20 Қоқыс жинағыш қап 21* Аккумулятор жинағының батарея қуаты 18 В 22*Жылдам зарядтағыш батарея қуаты 18 В

*қосымша

Аккумулятор жинағы

Құрылғыны 18 В Kärcher батарея қуаты аккумулятор жинағымен басқаруға болады.

Орнату

Үрлеу/сору құрылғысын монтаждау

△ЕСКЕРТУ

Толық жиналмаған құрылғы салдарынан жарақат алу қаупі бар

Құрылғыны толық жинақталғанда және жұмыс істеп тұрғанда ғана қолданыңыз.

1. Іінтіректі төменге қарай басыңыз және үрлеу құбырын бағыттаушы дөңгелектердің адаптеріне қажетті күйде бекітіңіз.

Сурет B

1. Төменгі сору құбырының адаптерін үрлеу құбырының ішіне бекітіңіз.

Cypet C

1. Төменгі үрлеу құбырын жоғарғы үрлеу және сору құбырына бекітіңіз.

Cypet D

а Мүмкін болғанша, қозғалтқыш корпусының сақтандыру штифтін алып тастаңыз. b Қозғалтқыш корпусына үрлеу және сору құбырын салыңыз. c Қозғалтқыш корпусының сақтандыру штифтін енгізіп, оның ұстағышта дұрыс орналасқандығын тексеріңіз. d Сору құбырын бекіту бұрандасын салыңыз және ол дыбыс шыққанша қатайтыңыз. Қауіпсіздік қосқышы іске қосылды.

1. Қоқыс жинағыш қапты орнатыңыз, бөлімді қараңыз Қоқыс жинағыш қапты орнату.
2. Тасымалдауға арналған белдікті тұтқаның ілмегіне бекітіңіз, бөлімді қараңыз Тасымалдау бауын байлап қойыңыз.

Қоқыс жинағыш қапты орнату

1. Қоқыс жинағыш қапты орнатыңыз.

Cypet F

а Қоқыс жинағыш қаптың қақпағын жоғарғы үрлеу және сору құбырының ілгегіне іліңіз.

b Адаптердегі қоқыс жинағыш қапты саптаманың үстіңгі жағынан тартыңыз.

c Адаптерді бекітіңіз.

Тасымалдау бауын байлап қойыңыз

1. Тез жабуға кез-келген уақытта жететіндігін қамтамасыз етіп, тасымалдауға арналған белдікті тұтқадағы ілмекке бекітіңіз. Сурет G

Қолдану

ЕСКЕРТУ

Толық жиналмаған құрылғы салдарынан жарақат алу қаупі бар

Құрылғыны толық жинақталғанда және жұмыс істеп тұрғанда ғана қолданыңыз.

△АБАЙЛАҢЫЗ

Ұшатын заттардан жарақат алу қаупі бар

Құрылғымен кез-келген жұмыс жасау кезінде көзілдірік пен арнайы қорғайтын қолғап киіңіз.

Басқару элементтері

Аккумуляторлы ауа үрлегіш келесі басқару элементтерінен тұрады:

• Ауа ағыны жылдамдығын үздіксіз реттеуге арналған айналым жиілігін реттейтін ілтіректен.
• Жылдамдық реттегішімен орнатылған ауа жылдамдығын ұлғайтуға арналған Turbo Boost түймесі.
• Үрлеу режимі мен сору режиміне ауыстыруға арналған ілтіректен.

Құрылғыдағы және аккумулятордағы зақымдар. Батарея ұстағышын және контактілерін кірлегенге дейін тексеріп, қажет болса тазалаңыз.

Сурет H

1. Батареяны ұстағышқа бекітілген дыбыс естілгенше итеріңіз.

Құрылғыны қосу (сору режимі)

△АБАЙЛАҢЫЗ

Ұшатын бөлшектер салдарынан жарақат алу және шу әсерінен есту мүшесіне зиян келу қаупі бар.

Үнемі көзді қорғайтын және есту мүшесін қорғайтын құралды тағыңыз.

ЕСКЕРТУ

Бақылауды жоғалтудан жарақат алу қаупі.

Құрылғыны үнемі екі қолмен арнайы тұтқаларынан ұстаңыз.

1. Аккумулятор жинағын орнатыңыз, бөлімді қараңыз: Аккумуляторды салыңыз.
2. Құрылғыны іске қосыңыз.

Сүрет I

а Іінтіректі сору режиміне баптаңыз. b Құрылғы ауыстырғышын басыңыз. Құрылғы іске қосылады. с Айналым жиілігін реттегішінің көмегімен ауа ағынының күшін реттеңіз. d Қажет болса, максимальды ағын жылдамдығы үшін Turbo Boost түймесін басыңыз.

Құрылғыны қосу (Ауа үрлеу режимі)

АБАЙЛАҢЫЗ

Ұшатын бөлшектер салдарынан жарақат алу және шу әсерінен есту мүшесіне зақым келу қаупі бар.

Үнемі көзді қорғайтын және есту мүшесін қорғайтын құралды тағыңыз.

ЕСКЕРТУ

Бақылауды жоғалтудан жарақат алу қаупі.

Құрылғыны үнемі екі қолмен арнайы тұтқаларынан ұстаңыз.

1. Аккумулятор жинағын орнатыңыз, «Аккумуляторды салыңыз» бөлімін қараңыз.
2. Құрылғыны іске қосыңыз. а) Ілтіректі ауа үрлеу режиміне баптаңыз. b) Құрылғы ауыстырғышын басыңыз. Құрылғы іске қосылады. с) Айналым жиілігін реттегіштің көмегімен ауа ағынының күшін реттеңіз. d) Қажет болса, максималды ағын жылдамдығы үшін Turbo Boost түймесін басыңыз.

Сурет J

Қоқыс жинағыш қапты алып тастау

ЕСКЕРТУ

Желдеткіштің және қиюшы пышақтардың қозғалысы

Кесіктер

Қорғаныс қолғабын киіңіз.

Саусақтарыңызды желдеткіш пен қиюшы пышақтардан алыс ұстаңыз.

1. Құрылғыны өшіріңіз.
2. Аккумулятор жинағын алып тастаңыз, бөлімді қараңыз Аккумулятор жинағын алып тастаңыз.
3. Қоқыс жинағыш қапты алып тастаңыз.

Сурет К

а Қоқыс жинағыш қаптың қақпағын ілмектен ажыратыңыз. b Адаптерді төменге қарай басыңыз. с Қоқыс жинағыш қапты саптамадан алып тастаңыз.

Қоқыс жинағыш қапты босату

ЕСКЕРТУ

Желдеткіштің және қиюшы пышақтардың қозғалысы

Кесіктер

Қорғаныс қолғапты киіңіз.

Саусақтарыңызды желдеткіш пен қиюшы пышақтардан алыс ұстаңыз.

1. Құрылғыны өшіріңіз.
2. Аккумулятор жинағын алып тастаңыз, бөлімді қараңыз Аккумулятор жинағын алып тастаңыз.
3. Қоқыс жинағыш қапты алыңыз, бөлімді қараңыз Қоқыс жинағыш қапты алып тастау.
4. center және құйық қаптың жиылғыштарын айырып, ішіндегісін босатыңыз. Сурет L

Аккумулятор жинағын алып тастаңыз

Нұсқау

Ұзақ жұмыс үзілістері үшін аккумулятор жинағын құрылғыдан алып тастаңыз және оны рұқсатсыз пайдаланудан қорғаңыз.

1. Аккумулятор жинағының босату түймесін аккумулятор жинағының бағытына қарай тартыңыз.

Сүрет М

1. Аккумулятор жинағын босату үшін аккумулятор жинағын босату түймесін басыңыз.
2. Құрылғыдан аккумулятор жинағын алыңыз.

Жұмыстың аяқталуы

1. Құрылғыдан батарея жинағын алып тастаңыз (бөлімін қараңыз Аккумулятор жинағын алып тастаңыз).
2. Құрылғыны тазалаңыз (бөлімін қараңыз Құрылғыны тазалаңыз).

Тасымалдау және сақтау

1. Құрылғыны өшіріңіз.
2. Аккумулятор жинағын алып тастаңыз, бөлімді қараңыз Аккумулятор жинағын алып тастаңыз.
3. Қоқыс жинағыш қапты алыңыз, бөлімді қараңыз Қоқыс жинағыш қапты алып тастау.
4. Сору құбырын алыңыз.

Cypet N

а Сору құбырының бекіту бұрандасын бұраңыз. b Сору құбырының бекіту бұрандасын алыңыз. с Мүмкін болғанша, қозғалтқыш корпусының сақтандыру штифтін алып тастаңыз.

ЕСКЕРТУ

Желдеткіштің және қиюшы пышақтардың қозғалысы

Кесікмер

Қорғаныс қолғапты киіңіз.

Саусақтарыңызды желдеткіш пен қиюшы пышақтардан алыс ұстаңыз.

d Үстіңгі үрлеу және сору құбырын қозғалтқыш корпусынан алыңыз.

Күтім және техникалық қызмет көрсету

Құрылғыны тазалаңыз

ЕСКЕРТУ

Бақыланбайтын іске қосу

Жарақат алу қаупі

Жұмыс үзілістерінде және техникалық жұмыстарды жүргізу және көтер алдында аккумуляторларды құрылғыдан суырып алыңыз.

НАЗАР АУДАРЫҢЫЗ

Дұрыс емес тазалау

Құрылғыны зақымдау

Құрылғыны дымқыл шүберекпен тазалаңыз.

Еріткіш негізіндегі тазалағыш құралдарды пайдаланбаңыз.

Құрылғыны суға салмаңыз.

Құрылғыларды түтік құбырдағы су ағынымен немесе жоғары қысым астында тазартуға тыйым салынады.

1. Құрылғыны өшіріңіз.
2. Аккумулятор жинағын алып тастаңыз (бөлімді қараңыз Аккумулятор жинағын алып тастаңыз).
3. Құрылғының бетін жұмсақ құрғақ шүберекпен немесе щеткамен тазалаңыз.

Сурет О

Бұғаттаудан шығару

Нұсқау

Желдеткішті немесе кескіш пышақтарды ешқандай жағдайда жоюға әрекет жасамаңыз. Кескіш пышақтарды немесе желдеткіштерді жою қажет болған жағдайда, уәкілетті қызмет көрсету орталығына хабарласыңыз.

ЕСКЕРТУ

Желдеткіштің және қиюшы пышақтардың қозғалысы

Корғаныс қолғапты киіңіз.

Саусақтарыңызды желдеткіш пен қиюшы пышақтардан алыс ұстаңыз.

1. Құрылғыны өшіріңіз.
2. Аккумулятор жинағын алып тастаңыз, бөлімді қараңыз: Аккумулятор жинағын алып тастау.
3. Қоқыс жинағыш қапты алыңыз, бөлімді қараңыз: Қоқыс жинағыш қапты алып тастау.
4. Жоғарғы үрлеу және сору құбырын алып тастаңыз.

а) Сору құбырының бекіту бұрандасын бұраңыз. b) Сору құбырының бекіту бұрандасын алыңыз. с) Мүмкін болғанша, қозғалтқыш корпусының сақтандыру штифтін алып тастаңыз. d) Үстіңгі үрлеу және сору құбырын қозғалтқыш корпусынан алыңыз.

1. Қажет болса, құбырларды бұғаттаудан шығарыңыз.
2. Қажет болса, адаптерді бұғаттаудан шығарыңыз.
3. Қажет болса, саптаманы бұғаттаудан шығарыңыз.
4. Қозғалтқыш корпусының саңылауларын тазалаңыз.

Ақаулар кезіндегі көмек

Ақаулардың себептері көп жағдайда келесі шолуды пайдалану арқылы өздігінен жоюға болатындай қарапайым болады. Күдіктер болса немесе осы жерде көрсетілмеген ақаулар болған кезде, ресми сервис орталығына хабарласыңыз.

Тозған сайын аккумулятор батареясының сыйымдылығы тіпті жақсы күтім көрсетілсе де азаяды, сондықтан толық зарядталған күйде де, толық пайдалану ұзақтығына бұдан былай жету мүмкін емес. Бұл ақау емес.

Кате Себебі Жою
Кұрылғы жұмысістемейді	Аккумулятор жинағы дұрыс салынбаған.	● Аккумуляторды орнына түскенше ұстағышқа салыңыз.
	Аккумулятор жинағының заряды жоқ.	● Аккумулятор жинағын зарядтау.
	Аккумулятор жинағы ақаулы. ● Аккумулятор жинағын ауыстырыңыз.
	Қауіпсіздік қосқышы құрастыру кезінде іске қосылмаған.	1. Сору құбырындағы бекіту бұрандасын тағы бір рет бұраңыз.2. Сору құбырындағы бекіту бұрандасын дыбыс шыққанға дейін қатайтыңыз.Қауіпсіздік қосқышы іске қосылды.
Курылғы пайдалану кезінде токтайды	Аккумулятор жинағы қызып кетті ●Жұмысты токтатып, аккумулятор температурасы қалыпты болғанша күтіңіз.
	Қозғалтқыш қызып кетті ●Жұмысты токтатып, қозғалтқышты сувітыңыз.

Кепілдік

Әр елде жергілікті дистрибьюторлар берген кепілдік шарттары қолданылады. Бұйымда материалдық немесе өндірістік ақаулар анықталған жағдайда, ықтимал ақауларды кепілдік мерзімі ішінде ақысыз жөндейміз. Кепілдік мерзіміне наразылықтарыңыз болса, бұйымды сатқан сауда мекемесіне немесе жақындағы өкілетті қызмет көрсету орнына түбіртекті көрсетіп хабарласыңыз. (Мекенжайы артқы жағында берілген)

Өндірілген күні көрсетілген түр кестесінде шифрланған.

Жеке сандардың мағынасы келесідей болады:

Мысалы: 30190

3 Өндірілген жылы 0 Өндірілген ғасыры 1 Өндірілген онжылдық 9 Өндірілген айының екінші саны 0 Өндірілген айының бірінші саны

Сонымен бұл мысалда 30190 коды

09 /(2)013 өндірілген күнін білдіреді.

Техникалық мағлұматтар

Курылғының техникалық сипаттамалары
Номиналды кернеу V 18
Аккумуляторлы үрлеукұрылғысының орташа ауажылдамдығы	km/h 152,9 +/-10 %
Аккумуляторлы үрлеукұрылғысының турбо режимдегіорташа ауа жылдамдығы	km/h 186,7 +/-10 %
Аккумуляторлы үрлеукұрылғысының теориялық еңжоғары	km/h 186,7 +/-10 %
Аккумуляторлы үрлеукұрылғысының турбо режимдегітеориялық ең жоғары ауажылдамдығы	km/h 262,9 +/-10 %
Аккумуляторлы сорукұрылғысының орташа ауажылдамдығы	km/h 112,7 +/-10 %
Аккумуляторлы сорукұрылғысының турбо режимдегіорташа ауа жылдамдығы	km/h 135,2 +/-10 %
Аккумуляторлы сорукұрылғысының теориялық еңжоғары ауа жылдамдығы	km/h 138,4 +/-10 %
Аккумуляторлы сорукұрылғысының турбо режимдегітеориялық ең жоғары ауажылдамдығы	km/h 162,6 +/-10 %
Мульчи коэффициенті	10:1

Коқыс жинағыш қап көлемі	І	45
Өлшемдері мен салмағы
Салмағы (аккумулятор жинағынсыз)	kg	3,5
¥зындығы х ені х биіктігі	mm	1243 x 171 x 376

EN 50636-2-100 стандартына сәйкесесептелінетін мәндер
Дыбыс крысымының деңгейі LpA Аккумуляторлы үрлеукұрылғысы	dB(A)	87,6
Дыбыс крысымының деңгейі LpA Аккумуляторлы сору ұрылғысы	dB(A)	90,8
Белгісіздік KpA	dB(A)	3,0
Шу деңгейі LWA + белгісіздік KWA	dB(A)	107
Аккумуляторлы үрлеукұрылғысының жалпы діріл мәні	m/s 2	3,0
Аккумуляторлы сорукұрылғысының жалпы діріл мәні	m/s 2	3,5
Белгісіздік К	m/s 2	1,5

Техникалық өзгерістер рұқсат етілген.

Діріл мәні

ЕСКЕРТУ

Көрсетілген діріл мәні стандартты сынақ әдісімен өлшенді және жабдықты салыстыруға пайдаланылуы мүмкін.

Берілген діріл мәні жүктің алдын ала бағалауында пайдаланылуы мүмкін.

Құрылғыны пайдалану тәсіліне байланысты құрылғының ағымдағы қолданысы кезінде діріл деңгейі көрсетілген жалпы мәннен ауытқуы мүмкін.

2,5 м/с² (Пайдалану

НҰСҚАУЛЫҒЫНДА Техникалық сипаттар) бір қолды дірілдеу мәні бар құрылғы

⚠️ АБАЙЛАҢЫЗ • Көп

сағатты, үздіксіз

пайдаланылатын

құрылғының есту қабілетін жоғалтуға әкелуі мүмкін.

- Қолды қорғау үшін жылы қолғаптарды қолданыңыз.

- Жұмыста жиі үзілістер жасап тұрыңыз.

ЕО стандарттарына сәйкестігі туралы декларация

Осымен төменде көрсетілген машина қауіпсіздік және денсаулық қорғау бойынша ЕО директиваларының талаптарына сәйкес келетіні мәлімдейміз. Бізбен келісусіз машинаның конструкциясы өзгерген жағдайда осы декларация өз күшін жояды. Өнім: Аккумуляторлы ауа үрлегіш Типі: 1.444-10х.х

Қолданыстағы ЕО директивалары

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG (+2005/88/EG)

2011/65/EU

Қолданылатын біріздендірілген стандарттар

EN 60335-1:2012+A11:2014+A13:2017

EN 50636-2-100:2014

EN 55014-1: 2017

EN 55014-2: 2015

EN 50581: 2012

Сәйкестікті бағалаудың қолданбалы әдісі

2000/14/EG және 2005/88/EG арқылы өзгертілді:

V қосымшасы

Дыбыс қуаттылығының деңгейі дБ(А)

Өлшенді: 105

Кепілдік беріледі: 107

Кол койғандар басқарманың тапсырмасы мен

уәкілдігі бойынша әрекет етеді.

H. Jenner

Кужаттаманы жүргізетін уәкілетті тұлға С. Райзер
