ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ X95254MI1 AEG

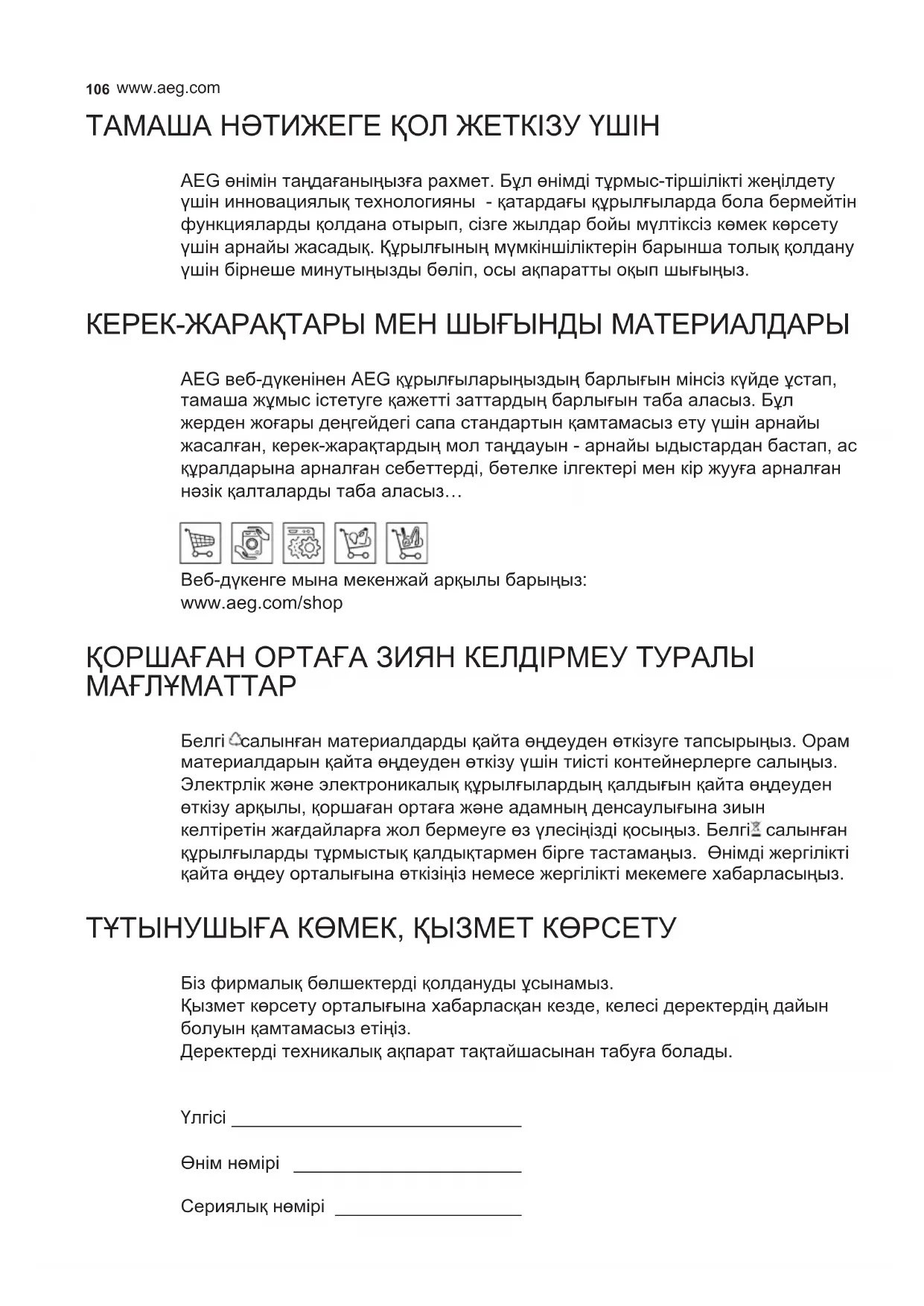

• При необходимост от замяна се свържете с отдела за техническа поддръжка. (“За да закупите осветителния прибор се свърже- те с отдела за техническа поддръжка”).106 www.aeg.com ТАМАША НӘТИЖЕГЕ ҚОЛ ЖЕТКІЗУ ҮШІН AEG өнімін таңдағаныңызға рахмет. Бұл өнімді тұрмыс-тіршілікті жеңілдету үшін инновациялық технологияны - қатардағы құрылғыларда бола бермейтін функцияларды қолдана отырып, сізге жылдар бойы мүлтіксіз көмек көрсету үшін арнайы жасадық. Құрылғының мүмкіншіліктерін барынша толық қолдану үшін бірнеше минутыңызды бөліп, осы ақпаратты оқып шығыңыз. КЕРЕК-ЖАРАҚТАРЫ МЕН ШЫҒЫНДЫ МАТЕРИАЛДАРЫ AEG веб-дүкенінен AEG құрылғыларыңыздың барлығын мінсіз күйде ұстап, тамаша жұмыс істетуге қажетті заттардың барлығын таба аласыз. Бұл жерден жоғары деңгейдегі сапа стандартын қамтамасыз ету үшін арнайы жасалған, керек-жарақтардың мол таңдауын - арнайы ыдыстардан бастап, ас құралдарына арналған себеттерді, бөтелке ілгектері мен кір жууға арналған нәзік қалталарды таба аласыз… Веб-дүкенге мына мекенжай арқылы барыңыз: www.aeg.com/shop ҚОРШАҒАН ОРТАҒА ЗИЯН КЕЛДІРМЕУ ТУРАЛЫ МАҒЛҰМАТТАР Белгі салынған материалдарды қайта өңдеуден өткізуге тапсырыңыз. Орам материалдарын қайта өңдеуден өткізу үшін тиісті контейнерлерге салыңыз. Электрлік және электроникалық құрылғылардың қалдығын қайта өңдеуден өткізу арқылы, қоршаған ортаға және адамның денсаулығына зиын келтіретін жағдайларға жол бермеуге өз үлесіңізді қосыңыз. Белгі салынған құрылғыларды тұрмыстық қалдықтармен бірге тастамаңыз. Өнімді жергілікті қайта өңдеу орталығына өткізіңіз немесе жергілікті мекемеге хабарласыңыз. ТҰТЫНУШЫҒА КӨМЕК, ҚЫЗМЕТ КӨРСЕТУ Біз фирмалық бөлшектерді қолдануды ұсынамыз. Қызмет көрсету орталығына хабарласқан кезде, келесі деректердің дайын болуын қамтамасыз етіңіз. Деректерді техникалық ақпарат тақтайшасынан табуға болады. Үлгісі ____________________________ Өнім нөмірі ______________________ Сериялық нөмірі __________________107 KAZAKH

1. КЕҢЕСТЕР МЕН ҰСЫНЫСТАР

• Пайдалану туралы нұсқаулар осы құрылғының бірнеше нұсқалары үшін пайдаланылады. Сондықтан, мұнда құрылғыңызда жоқ жеке мүмкіндіктер сипатталуы мүмкін.

• Қате немесе тиісті емес түрде орнату нәтижесінде туындаған кез келген зақымға өндіруші жауапты болмайды.

• Тамақ пісірушінің басы мен түтін сорғышқа дейінгі арақашықтық – 650 мм (кейбір үлгілері төмендеу орнатылуы мүмкін, өлшемдер мен орнату туралы мәліметтерді тиісті бөлімдерден

• Сыртқы қуат көзінің кернеуі түтін сорғыштың ішкі жағына бекітілген техникалық мәліметтер тақтасындағы көрсеткіштермен сәйкес болуын қадағалаңыз.

• 1-сынып құрылғылары үшін үйдегі қуат көзі жерге тұйықтауды тиісті түрде қамтамасыз ететінін тексеріңіз.

• Сорып алу құрылғысын диаметрі кем дегенде 120 мм түтікпен түтіндікке жалғаңыз. Түтіндіктің ұзындығы мүмкіндігінше қысқа болуы тиіс.

• Сорып алу құрылғысын отын жануынан пайда болған түтіндерді (қазандар, каминдер) өткізетін түтіндіктерге жалғамаңыз.

• Егер шығару құралы электрлік емес құрылғылармен іргелес қолданылса (мысалы, газ жағатын құрылғылар), пайдаланылған газдың кері шығуына жол бермеу үшін бөлмеде жеткілікті ауа алмасуы деңгейі қамтамасыз етілуі тиіс. Асүйде таза ауаның кіруіне кепілдік беретін сыртқы ауамен тікелей байланысатын саңылау болуы тиіс. Плита сүзіндісі электрден басқа энергиямен жұмыс істейтін құрылғылармен іргелес қолданылған кезде, түтін плита сүзіндісінен кері кіруін болдырмау үшін бөлмедегі теріс қысым 0,04 мб-дан аспауы тиіс.

• Қуат сымы зақымдалған жағдайда, кез келген қауіпті болдырмау үшін оны өндіруші немесе техникалық қызмет көрсету бөлімі ауыстыруы

• Сорып алу құрылғысын тоққа контактілерінің арасындағы аралығы 3 мм болатын екі полюсті ауыстырып-қосқыш арқылы қосыңыз.

• Егер газды плитаның орнату нұсқамасында оның ара-қашықтығы үлкен болу керек болса, онда оны есепке алу қажет. Барлық ауа алмастыру ережелері толық орындалуы керек.

• Сорып алу құрылғысы ас үйдің иісін кетіру үшін тек үйде қолданылуға арналып жасалған.

• Сорып алу құрылғысын басқа мақсаттарда пайдаланушы болмаңыз.

• Сорып алу құрылғысы жұмыс істеп тұрғанда үлкен жалын отты пайдаланбаңыз.

• Оттың күшін тек табаның түбіне тиетіндей реттеп, табаның шетінен шықпайтынына көз жеткізіңіз.

• Терең ыдыста майды қыздырған кезде абайлаңыз: аса қызған май тұтануы мүмкін.

• Түтін сорғыш астында тағамды ішімдік қосу арқылы пісіру әдісін пайдаланбаңыз, ол өртке

• Бұл құрылғыны физикалық, сезу немесе ақыл- ой қабілеті төмен, сондай-ақ, қауіпсіздігіне жауапты адам кеңес немесе нұсқау бермеген болса, тәжрибесі мен білімі жеткіліксіз адамдар (балалар) пайдаланбауы тиіс.

• Балалар құрылғымен ойнамауын қамтамасыз ету үшін оларды бақылап отыру керек.

• “САҚ БОЛЫҢЫЗ: Қол жететін бөліктер пісіру құрылғыларымен бірге қолданған кезде ыстық болуы мүмкін.”

3. ТЕХНИКАЛЫҚ КҮТІМ КӨРСЕТУ

• Кез келген жөндеу жұмыстарын жүргізбес бұрын құрылғыны өшіру немесе тоқтан ағыту керек.

• Белгіленген уақыт өткенде сүзгілерді тазалау және/немесе ауыстырып отыру қажет (әйтпесе, өрт шығу қаупі бар). - W белсендірілген көмір сүзгілері. Бұл сүзгілерді жууға болмайды әрі оларды қалпына келтіру мүмкін емес, сондықтан оларды 4 айда бір рет немесе көп пайдаланылған кезде одан да жиі ауыстырып отыру қажет.

- Z май сүзгісін де тазалаңыз. Тұрақты жұмыс істеп жүрген кезде сүзгілерді 2 ай сайын, ал өте ауыр немесе жиі пайдаланылғанда одан да жиі ауыстырып отырыңыз, оны ыдыс жуғыш машинада жууға болады.

- Бақылау лампасы, егер болса.

• Сорып алу құрылғысын дымқыл шүберекпен нейтрал тазартқыш затты пайдаланып тазалау керек.108 www.aeg.com

Түйме Функция Экраны L Шамдарды қосу / сөндіру. - T1 Түтін сорғышты түсіру Түтін сорғышты көтеру үшін 2 секунд

Моторды оталдыру үшін сөндіру неме- се қосу батырмасын сәл басыңыз. Қосу/Сөндіру Түтін сорғышты көтеру Бір рет басыңыз: Түтін сорғыш түседі. Екінші рет басыңыз: Түтін сорғыш

Әрекеті аяқталған кезде, мотор екінші жылдамдықта іске қосылады.

Ескерту: Түтін сорғыштың басқару органдары, тек қана Түтін сорғыштың функцияларын басқара алады. Жарық беретін құрылғының тәуелсіз қуат қайнары мен жеке сөндіргіші бар. Жарық беретін құрылғының тәуелсіз қуат қайнары мен жеке сөндіргіші бар. Электронды басқару жүйесі ақаулықтардың екі түрін анықтайды және ол жайлы сигнал береді T1 көрсеткіш

Баяу жалтылдау Сіңірудің ағымдағы мәні шектен тыс: Жүктеме пайда болған кезде, ақаулық сигналы пернетақтадағы T1 жарық дио- дымен беріліп, ол әрбір 2 секунд сайын жылтылдап тұрады. Түтін сорғыштың еркін қозғалысында кедергінің жоқ екеніне көз жеткізіңіз.Түтін сорғышты ашу/жабу жөніндегі жаңа пәрмен берілмейінше, сигнал белсенді болып қала береді. Тез жылтылдау Түтін сорғышты ашудың қорғаныс микро алмастырып-қосқышы іске

Қорғаныс микро алмастырып-қосқыш іске қосылған кезде, ақаулық сигналы пернетақтадағы T1 жарық диодымен беріліп, ол тез жылтылдап тұрады (250 мс аралығымен). Бұл демек, микро алмастырып-қосқышқа түтін сорғыштың тиіп кеткенін білдіреді.……. Техникалық қолдау қызметіне қоңырау шалыңыз! Осындай ақаулық болған кезде, түтін сорғыштың шамдары мен қозғалтқыштың функцияларын пайдалана беруге болады. Қозғалтқышты әрбір рет қосқан сайын, T1 жарық диоды ақаулықтың бар екеніне меңзеп, жылтылдап тұра береді.

Құрылғыны стандартты LR03-AAA түріндегі 1,5 В көміртегі мен мырыш сілтісінен жасалған бараеялармен (бірге берілмеген) жұмыс істейтін қашықтан басқару құралымен басқаруға болады.

• Қашықтан басқару құралын ыстық нәрселердің қасына қоймаңыз.

• Пайдаланылған батареяларды тиісті жолмен тастау керек.109 KAZAKH Түйме Функция Экраны

Моторды қосады/сөндіреді. - Түтін сорғыш жабық: - Түтін сорғышты түсіру үшін батырманы басыңыраңыз. - Батырманы қайтадан басқаннан кейін ол

Әрекеті аяқталған кезде, мотор екінші жылдамдықта іске қосылады.

Түтін сорғыш ашық: - Түтін сорғышты көтеру үшін батырманы 2 секунд бойы басып тұрыңыз. Ол тірелген кезде тоқтайды. - Әрекетін тоқтату үшін (тірелгенше дейін), (сәл) басыңқыраңыз. - Моторды оталдыру үшін сөндіру немесе қосу батырмасын сәл басыңыз. - Түтін сорғышты көтеру үшін 2 секунд бойы басып ұстап тұрыңыз. - Егер мотор қосылып тұрса, алдымен мотор тоқтап, кейін әрекет басталады.

Мотордың жылдамдығын азайтыңыз. -

Мотордың жылдамдығын ұлғайтыңыз. -

- Түтін сорғыш түсірілген және кідіріс не- месе 24сағ функциялары белсенді емес болса ғана белсенділене алады. - Ажыратылған мотормен қоса, кез келген басқа жылдамдықтан қарқынды жылдамдықты іске қосады. Сөндіру үшін батырмасын басыңыз және моторын сөндіріңіз. - Бұл жылдамдық 10 минут бойы жұмыс істеу үшін жоспарланған. 10 минуттан кейін құрал автоматты түрде бұрын орнатылған жылдамдыққа оралады. Моторда орналасқан (түтінсорғышты басқару органында) жарық диоды, аралығына бір рет жылтылдап тұрады. Кідіріс функциясын қосу үшін батырма- ны сәл басыңқыраңыз: Қарқынды немесе 24сағ функциялары белсенді болмағанда ғана белсенділене алады.Түтінсорғыштың (мотор+шам) толық сөнуін 30 минуттан кейін белсенділейді және белсенділемейді:Кідірісін сөндіру үшін батырмасын қайтадан басыңыз және моторын сөндіріңіз. Моторда орналасқан (түтінсорғышты басқару органында) жарық диоды, аралығына 0,5 секунд жылтыл-дап тұрады. 24сағ функциясы үшін батырманы 2 сек бойы басып ұстап тұрыңыз: Қарқынды немесе Кідіріс функциялары белсенді болмағанда ғана белсенділене алады.24сағ фукциясын әрбір сағаттың 10 минуты сайын, 24 сағат бойы белсенділейді және белсенділемейді. Артынан функция сөндіріледі. Моторда орналасқан (түтінсорғышты басқару органында) жарық диоды, аралығына 2 секунд жылтыл-дап тұрады. Түтін сорғыштың шамын қосады/сөндіреді. - Орнатушы маман үшін қосымша ақпарат Ақаулық болған жағдайда қолданылатын орындау тәртібі:

1. Жарықтандыру сақтандырғышыны ашыңыз

және оның дұрыс орналасып немесе жанып кетпегенін тексеріңіз,сақтандырушыны алмастыру үшін плафонды ашыңыз және пеш тұтқышты бұрап шығарып өзімен бірдей сипаттамада болатын басқасымен алмастырыңыз (Сур.B).

2. Ауа сорғыш шатырдың көлеңкесінің деңгейіне

сәйкес болғанын тексеріңіз (өлшеу аспабы қолдануыңызды ұсынамыз).

3. Төрт желілі кабельдердің бірдей кернеуде

болғанына көз жеткізіңіз. Алдыңғы сол кабель өзгелерінен де жай болмауы тиіс. Егер осы әрекеттер мәселені шешпесе Техникалық Көмек беру қызметіне хабарласыңыз.

6. ЖАРЫҚТАНДЫРУ ҚҰРАЛЫ

Ескерту: Бұл құрылғы EN 60825-1 стандартына сай 1M сыныбына жататын ақ диодты жарық шамымен жабдықталған: 1994 + A1:2002 + A2:2001 стандарттары; шығарылатын ең көп жарық қуаты – @439нм: 7µW. Оптикалық құрылғылар (дүрбі, ұлғайтқыш шыны...) арқылы жарыққа тура қарамаңыз.
