HHVP64FALK - Ас үй желдеткіші HOTPOINT - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Ас үй сорғышы
Бренд	HOTPOINT
Модель	HHVP64FALK
Биіктігі	69 - 104 см (реттелетін)
Ені	59,5 см
Тереңдігі	15 см
Ауа шығару диаметрі	15 см (12,5 немесе 12 см-ге дейін кішірейтуге болады)
Электр қуаты	Зауыттық тақтайшаны қараңыз (әдетте 220-240 В)
Жалпы тұтынылатын қуат	Зауыттық тақтайшаны қараңыз
Жарықтандыру	LED, қызмет көрсету орталығымен ауыстыру
Сору жылдамдықтарының саны	3 жылдамдық + уақытша күшейту (5 мин)
Басқару түрі	Электрондық түймелер дисплеймен және таймермен
Май сүзгісі	Металл, ыдыс жуғыш машинада жуылады (айына 1 рет)
Көмір сүзгісі	Әр 4 ай сайын ауыстыру керек, жууға болмайды
Шығару режимі	Сору немесе сүзгілеу (сүзгілеу үшін аксессуарлар жиынтығы қажет)
Қауіпсіздік сенсоры	Иә (жоғары температурада іске қосылады)
Пісіру бетінен ең аз қашықтық	55 см (электрлі пісіру) немесе 70 см (газ/аралас)
Күтіп ұстау	Ай сайын дымқыл шүберекпен және бейтарап жуғыш затпен тазалау
Экологиялық қорғау	DEEE 2012/19/EC директивасы бойынша қайта өңдеу

Жиі қойылатын сұрақтар - HHVP64FALK HOTPOINT

Сорғыш пен пісіру беті арасындағы ең аз қашықтық қандай?

Электрлі плита үшін ең аз қашықтық 55 см, ал газ немесе аралас плита үшін 70 см құрайды. Қауіпсіздік үшін бұл қашықтықты сақтау міндетті.

Май сүзгісін қалай тазалау керек?

Май сүзгісін айына бір рет тазалау керек. Оны қолмен агрессивті емес жуғыш затпен немесе ыдыс жуғыш машинада төмен температурада және жылдам циклде жууға болады. Бөлшектеу үшін серіппелі тұтқадан тартыңыз.

Көмір сүзгісін қашан ауыстыру керек?

Көмір сүзгісін ең көбі 4 ай сайын (немесе толу индикаторы жанғанда) ауыстыру керек. Ол жуылмайды және қалпына келтірілмейді. Орнату үшін сағат тілімен бұраңыз, алу үшін сағат тіліне қарсы бұраңыз.

Сүзгілердің толу индикаторын қалай қалпына келтіруге болады?

Сүзгіні тазалағаннан немесе ауыстырғаннан кейін 3 (таймер) түймесін басып, индикатор өшкенше ұстап тұрыңыз. Бұл сигналды қалпына келтіреді.

Сорғыш жұмыс істемесе не істеу керек?

Электр қуатын (үзіліс жоқ екенін) және жылдамдықтың таңдалғанын тексеріңіз. Мәселе сақталса, ашаны 5 секундқа ажыратып, қайта жалғаңыз. Қажет болса, сатудан кейінгі қызметке хабарласыңыз.

Таймерді қалай пайдалану керек?

3 (таймер) түймесін басып, 5 минут кейін өшіруді іске қосыңыз. Сорғыш осы уақыттан кейін автоматты түрде өшеді. Сәйкес индикатор жыпылықтайды.

Көмір сүзгісінсіз сорғышты пайдалана аламын ба?

Иә, егер сорғыш сору нұсқасында (сыртқа шығару) орнатылса, көмір сүзгісі қажет емес. Сүзгілеу нұсқасында ол міндетті. Сору режиміне ауыссаңыз, көмір сүзгісін алып тастаңыз.

LED шамдарды қалай ауыстыру керек?

LED шамдарды қызмет көрсету орталығы ауыстыруы керек. Өз бетіңізше ауыстыруға тырыспаңыз. Кез келген әрекеттен бұрын құрылғыны ажыратыңыз.

Қандай шығару режимдері мүмкін?

Сорғыш сору нұсқасында (сыртқа құбыр арқылы шығару) немесе сүзгілеу нұсқасында (ауаны бөлмеде қайта өңдеу) жұмыс істей алады. Сүзгілеу нұсқасы үшін көмір сүзгісі бар аксессуарлар жиынтығы қажет.

Қауіпсіздік функциясын қалай іске қосу керек?

Сорғыш температура сенсорымен жабдықталған, ол қатты қызған кезде автоматты түрде іске қосылады. Қолмен әрекет ету қажет емес. Қауіпсіздік режимінде индикатор жыпылықтайды.

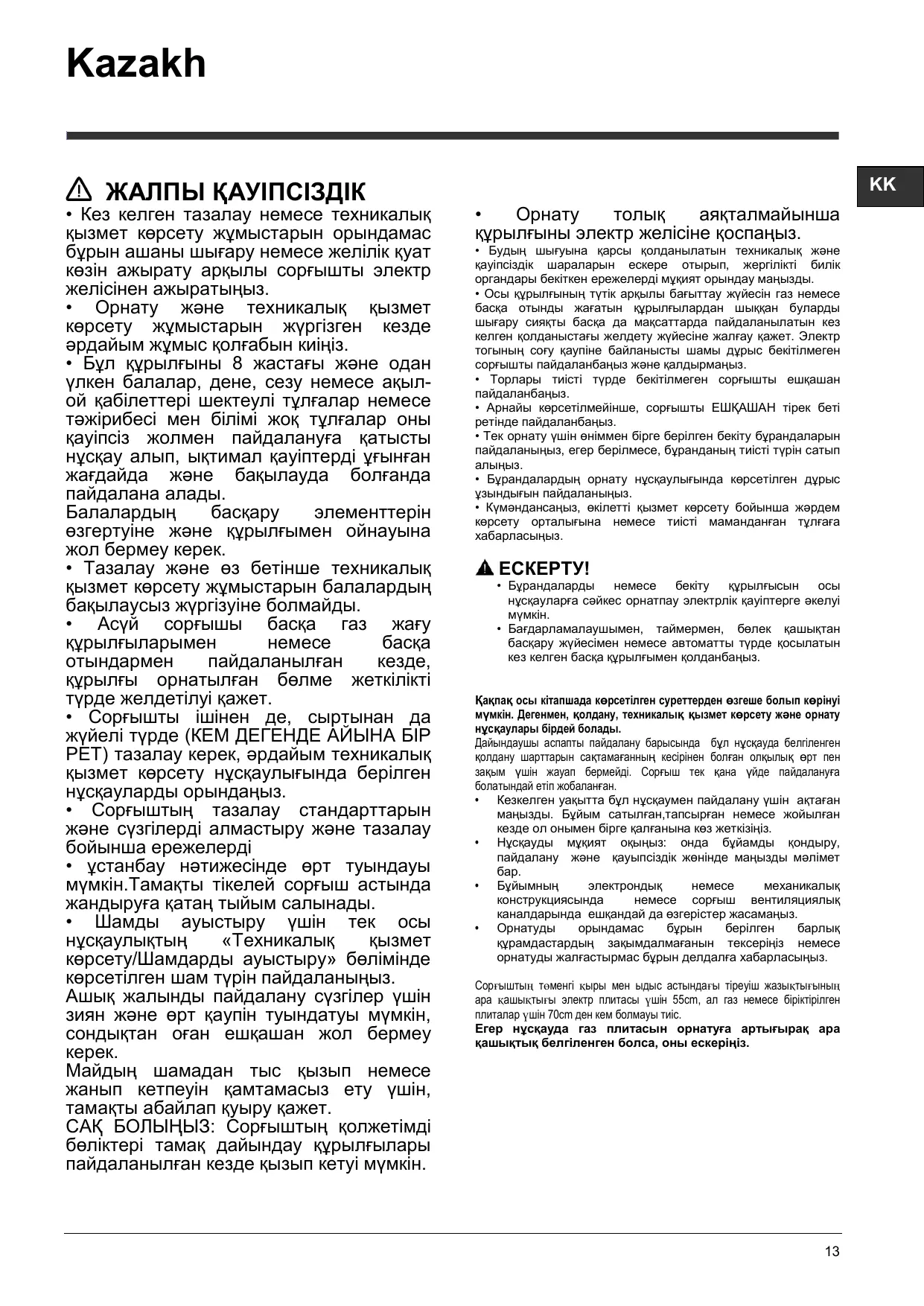

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ HHVP64FALK HOTPOINT

- Кез келген тазалау немесе техникалық қызмет көрсету жұмыстарын орындамас бұрын ашаны шығару немесе желілік қуат көзін ажырату арқылы сорғышты электр желісінен ажыратыңыз.

- Орнату және техникалық қызмет көрсету жұмыстарын жүргізген кезде әрдайым жұмыс қолғабын киіңіз.

• Бұл құрылғыны 8 жастағы және одан үлкен балалар, дене, сезу немесе ақыл-ой қабілеттері шектеулі тұлғалар немесе тәжірибесі мен білімі жоқ тұлғалар оны қауіпсіз жолмен пайдалануға қатысты нұсқау алып, ықтимал қауіптерді ұғынған жағдайда және бақылауда болғанда пайдалана алады.

Балалардың басқару элементтерін өзгертуіне және құрылғымен ойнауына жол бермеу керек.

• Тазалау және өз бетінше техникалық қызмет көрсету жұмыстарын балалардың бақылаусыз жүргізуіне болмайды.

• Асүй сорғышы басқа газ жағу құрылғыларымен немесе басқа отындармен пайдаланылған кезде, құрылғы орнатылған бөлме жеткілікті түрде желдетілуі қажет.

- Сорғышты ішінен де, сыртынан да жүйелі түрде (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ) тазалау керек, әрдайым техникалық қызмет көрсету нұсқаулығында берілген нұсқауларды орындаңыз.

- Сорғыштың тазалау стандарттарын және сүзгілерді алмастыру және тазалау бойынша ережелерді

- ұстанбау нәтижесінде өрт туындауы мүмкін. Тамақты тікелей сорғыш астында жандыруға қатаң тыйым салынады.

- Шамды ауыстыру үшін тек осы нұсқаулықтың «Техникалық қызмет көрсету/Шамдарды ауыстыру» бөлімінде көрсетілген шам түрін пайдаланыңыз.

Ашық жалынды пайдалану сүзгілер үшін зиян және өрт қаупін туындатуы мүмкін, сондықтан оған ешқашан жол бермеу керек.

Майдың шамадан тыс қызып немесе жанып кетпеуін қамтамасыз ету үшін, тамақты абайлап қуыру қажет.

САҚ БОЛЫҢЫЗ: Сорғыштың қолжетімді бөліктері тамақ дайындау құрылғылары пайдаланылған кезде қызып кетуі мүмкін.

- Орнату толық аяқталмайынша құрылғыны электр желісіне қоспаңыз.

- Будың шығуына қарсы қолданылатын техникалық және қауіпсіздік шараларын ескере отырып, жергілікті билік органдары бекіткен ережелерді мұқият орындау маңызды.

Бұл құрылғының түтік арқылы бағыттау жүйесін газ немесе басқа отынды жағатын құрылғылардан шыққан буларды шығару сияқты басқа да мақсаттарда пайдаланылатын кез келген қолданыстағы желдету жүйесіне жалғау қажет. Электр тогының соғу қаупіне байланысты шамы дұрыс бекітілмеген сорғышты пайдаланбаңыз және қалдырмаңыз.

Торлары тиісті түрде бекітілмеген сорғышты ешқашан пайдаланбаңыз.

Арнайы көрсетілмесе, сорғышты ЕШҚАШАН тірек беті ретінде пайдаланбаңыз.

Тек орнату үшін өніммен бірге берілген бекіту бұрандаларын пайдаланыңыз, егер берілмесе, бұранданың тиісті түрін сатып алыңыз.

Бұрандалардың орнату нұсқаулығында көрсетілген дұрыс ұзындығын пайдаланыңыз.

Күмәндансаңыз, өкілетті қызмет көрсету бойынша жәрдем көрсету орталығына немесе тиісті маманданған тұлғаға хабарласыңыз.

ЕСКЕРТУ!

Бұрандаларды немесе бекіту құрылғысын осы нұсқауларға сәйкес орнатпау электрлік қауіптерге әкелуі мүмкін.

Бағдарламалаушымен, таймермен, бөлек қашықтан басқару жүйесімен немесе автоматты түрде қосылатын кез келген басқа құрылғымен қолданбаңыз.

Қақпақ осы кітапшада көрсетілген суреттерден өзгеше болып көрінуі мүмкін. Дегенмен, қолдану, техникалық қызмет көрсету және орнату нұсқаулары бірдей болады.

Дайындаушы аспапты пайдалану барысында бұл нұсқауда белгіленген қолдану шарттарын сақтамағанның кесірінен болған олқылық өрт пен зақым үшін жауап бермейді. Сорғыш тек қана үйде пайдалануға болатындай етіп жобаланған.

Кез келген уақытта бұл нұсқаумен пайдалану үшін ақтаған маңызды. Бұйым сатылған, тапсырған немесе жойылған кезде ол онымен бірге қалғанына көз жеткізіңіз.

Нұсқауды мұқият оқыңыз: онда бұйымды қондыру, пайдалану және қауіпсіздік жөнінде маңызды мәлімет бар.

Бұйымның электрондық немесе механикалық конструкциясында немесе сорғыш вентиляциялық каналдарында ешқандай да өзгерістер жасамаңыз.

Орнатуды орындамас бұрын берілген барлық құрамдастардың зақымдалмағанын тексеріңіз немесе орнатуды жалғастырмас бұрын делдалға хабарласыңыз.

Сорғыштың төменгі қыры мен ыдыс астындағы тіреуіш жазықтығының ара қашықтығы электр плитасы үшін 55 см, ал газ немесе біріктірілген плиталар үшін 70 см-ден кем болмауы тиіс.

Егер нұсқауда газ плитасын орнатуға артығырақ ара қашықтық белгіленген болса, оны ескеріңіз.

ЭЛЕКТР БАЙЛАНЫСЫ

Желінің кернеуі аспаптың ішінде орналасқан тақтайшада белгіленген техникалық деректерге сәйкес келуі керек. Егер сорғыш вилкамен жабдықталған болса, орнатылғаннан кейін де қол жетерлік жерде болуы тиіс, істеп тұрған ережелерге сәйкес алмалы-салмалы штепсельге сорғышты қосыңыз. Егер сорғыш вилкамен жабдықталмаған болса (желіге тура қосылу), немесе алмалы-салмалы штепсель орнатылғаннан кейін де қол жетерлік жерде болмаса, онда орнату нұсқауына сәйкес 3-дәрежедегі асқын кернеуді болдырмайтын және желінің толық ашылуын қамтамасыз ететін тиісті екіполюстік ажыратқышты пайдаланыңыз.

ЕСКЕРТУ!

Қорек желісіне сорғыштың электрлік жүйесін қосу алдында қорек кабелі дұрыс монтаждалғанына көз жеткізіңіз.

Қуат кабелін ауыстыру

Сорғыш қалпағы арнайы қорек сымжелісімен жабдықталған. Сымжелі бұзылған жағдайда оны ауыстыру үшін тиісті қызмет көрсету орталықтарына барыңыз.

АУА ТАРТУ САңЫЛАУЫ

(сору нұсқалары үшін)

Сорғышты қабырғадағы сорғыш құбырлары мен ауа шығаратын тесіктерге, сол диаметрдегі тесіктерге қосыңыз (біріктіруші фланец).

Қабырғадағы сорғыш құбырлары мен көмдеу диаметрдегі тесікті пайдалану, сору қуатын нашарлатып, дүрілдеуін күшейтеді.

! Қажетті минималды ұзындықтағы түтікті қолданыңыз. ! Барынша аз иілімі бар түтікті қолданыңыз (иілімнің максималды бұрышы: 90°). ! Түтіктің көлденең қимасында түбегейлі өзгерістерді болдырмаңыз. ! Бұл ережелер орындалмаған жағдайда компания ешбір жауапкершілікті көтермейді.

! Пеш қақпағы сору нұсқасында пайдалануға дайын. Қақпақты сүзгілеу функциясы бар нұсқада пайдалану үшін арнайы САЙМАНДАР ЖИНАҒЫ орнатылуы тиіс. Осы нұсқаулықтың бірінші беттерінде САЙМАНДАР ЖИНАҒЫНЫҢ жабдықталғандығын немесе жеке сатып алу қажеттігін тексеріңіз. Ескертпе: Жабдықталған болса, қақпаққа кейбір жағдайда қосымша белсендірілген көмір сүзгілеу жүйесін орнату қажет болуы мүмкін. Қақпақты сору нұсқасынан сүзгілеу нұсқасына ауыстыру туралы ақпарат осы нұсқаулықта берілген.

Түтік арқылы бағыттау нұсқасы

Бұл сыртқа біріктіруші фланецке қосылған сорғыш құбыр арқылы шығарылады.

⚠️ НАЗАР АУДАРЫҢЫЗ!

Сорғыш құбырдың диаметрі біріктіруші сақинаның диаметрімен тең болуы керек.

⚠️ НАЗАР АУДАРЫҢЫЗ!

Сорғыш құбыры сорғыш жинақтамасымен жеткізілмейді, оны бөлек сатып алу керек.

Сүзгі нұсқасы

Ол үшін бір көмір сүзгісі қажет, оны әдеттегі сатушылардан алуға болады.

Сүзгі шығарылған ауаны жоғарғы шығыс торы арқылы бөлмеге қайта жіберу алдында оны май мен иістерден тазартады.

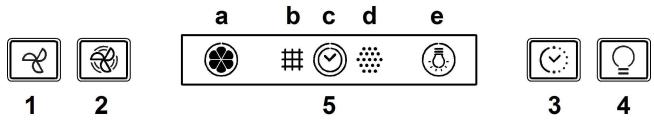

БАСҚАРУ ЭЛЕМЕНТТЕРІ

Сору желдеткішінің жылдамдығын бақылау үшін және плитаның үстіне жарық түсіру үшін, сору қалпағы басқару қалқанымен жабдықталған.

1. ӨШІРУ / Сору жылдамдығын (күшін) азайту түймесі
2. ҚОСУ / Сору жылдамдығын (күшін) арттыру түймесі Ескеріңіз: Қарқынды сору жылдамдығының (күші) уақыты анықталған және 5 минутқа созылады (индикатор жыпылықтайды); сорғы сору жылдамдығына оралады (күші) 2.
3. ҚОСУ/ӨШІРУ Таймер түймесі: таңдалған сору жылдамдығын (күшін) 5 минутқа кешіктіреді. Ескеріңіз: бұл түйме "Сүзгінің қанығу сигналын қайта реттеу" функциясы үшін де қолданылады.
4. Шамның ҚОСУ/ӨШІРУ түймесі
5. Дисплейде көрсетіледі:

a. Сору жылдамдығы (қуаты): индикатор таңдалған сору жылдамдығына (қуатына) қарай айналады. Қауіпсіз қолдану: индикатор жыпылықтайды. b. Май сүзгісінің қанығуы!: сүзгіні ауыстыру қажет болғанда қосылады. c. Таймер. d. Белсенді көміртек сүзгісінің қанығуы: сүзгіні ауыстыру қажет болғанда қосылады.

Ескеріңіз: бұл функция әдетте өшірулі болады және сорғы сүзгі нұсқасы ретінде қолданылғанда ғана қосу қажет (көміртек сүзгісімен).

Ол үшін келесі қадамдарды орындаңыз:

- сорғыны өшіріңіз

• 1 және 3 түймелерін бір мезетте басып, индикатор жыпылықтағанын тоқтатып (индикатор өшірулі), тұрақты түрде жанғанша (индикатор қосулы) ұстап тұрыңыз.
• түймелерді босатыңыз.

Өшіру үшін, қадамдарды қайталаңыз: индикатор тұрақты түрде жанбайды (индикатор қосулы) және жыпылықтайды (индикатор өшірулі).

e. Найзағай

Қауіпсіз қолдану

Сорғының температура күтпеген жерден артқанда температура түскенше құрылғыны қосатын сенсоры болады.

Сүзгінің қанығу сигналын қайта реттеу

Сүзгінің күту жұмыстары аяқталған соң, 3 түймесін индикатор қосылғанша басыңыз.

Тазалау үшін ТЕК бейтарап жуғыш затпен суланған арнайы шүберекті пайдаланыңыз. ҚҰРЫЛҒЫНЫ НЕМЕСЕ ТАЗАЛАУ ҚҰРАЛЫН ПАЙДАЛАНБАҢЫЗ! Абразиялық қоспасы бар затты пайдаланбаңыз. СПИРТТІ ПАЙДАЛАНБАҢЫЗ!

Периметрлік сору панелі

Жұмсақ шүберекті және араластырылған жуғыш затты пайдаланып, түтін шығару құбырының көлемді тақтасын май сүзгісімен бірдей жиілікпен тазалаңыз. Ешқашан абразивті тазалау өнімдерін пайдаланбаңыз.

Майды тазарту сүзгілеріне техникалық қызмет көрсету. Ас дайындаудағы май бөлшектерін ұстап қалады.

Фильтрді ай сайын жуғыш заттармен қолмен немесе төмен температурада және үнемді жуу цикліндегі ыдыс жуғыш машинасында тазалап тұру керек (немесе фильтрді қанықтыру жүйесі, егер сіздің үлгіде болса, берілген қажеттілікті көрсеткен жағдайда).

Майды тазалау фильтрі ыдыс жуғыш машинасымен жуғанда өңсізденуі мүмкін. Бірақ оның тазалау сипаты мүлде өзгермейді.

Май сүзгісін алып тастау үшін серіппелі босату тұтқасын тартыңыз.

Көмір сүзгісіне қызмет көрсету.

Ас пісірген кезде жарамсыз иісті ұстап қалады.

Көмір фильтрінің қанығуы, асүйдің түрі мен көмір фильтрінің жүйелі тазаланылуына байланысты ұзақ уақыт қолданғаннан кейін болады. Қандай жағдай болмасын, картриджді кемінде 4 ай сайын ауыстырып тұру қажет (немесе фильтрдің қанығу индикатор жүйесі, егер сіздің моделіңізге орнатылған болса, ауыстырудың қажет екенін көрсеткен жағдайда). Жууға немесе қалпына келтіруге БОЛМАЙДЫ.

Дөңгелек көмір сүзгісі.

Қозғалтқыштың қалақты дөңгелегінің торалына біреуін орнатыңыз, сөйтіп оларды сағат тілімен бұраңыз.

Алу үшін оларды сағат тіліне кері бұраңыз.

Аспапты электр жүйесінен өшіріңіз.

Ескерту! Лампаны ұстаудан бұрын, олардың суығандығына көз жеткізіңіз.

Корпус жарық диод технологиясына негізделген жарық жүйесімен жабдықталған.

Жарық диодтары оңтайлы жарықты, әдеттегі шамдардан 10 есе артық ұзақтықты қамтамасыз етеді және 90% электр энергиясын сақтауға мүмкіндік береді.

Шамдарды ауыстыру үшін, өкілетті қосалқы бөлшектер орталығына хабарласыңыз.

Электрлік және электрондық аспаптарды қайта пайдаға асыру жөніндегі 2012/19/ЕС Еуропалық директиваға (WEEE) сәйкес берілген өнім таңбаланды.

Берілген өнімді дұрыс қайта пайдаға асыруды қамтамасыз етумен, Сіз қоршаған ортаға және адам денсаулығына кері әсерін тигізуді болдырмауға көмектесесіз.

Аспаптағы немесе жолдама құжаттағы таңбасы берілген аспапты қайта пайдаға асыруда әдеттегі тұрмыстық қалдық ретінде игеруге болмайтынын көрсетеді. Оның орнына электрлік және электрондық аспаптарды қайта пайдаға асыруға арналған қабылдау пунктіне тапсыру керек.

Бұзуға тапсыру аспапты қайта пайдаға асыру жөніндегі жергілікті ережелерге сәйкес шығарылуы тиіс.

Бұндай өнімдерді пайдалану, қайта пайдаға асыру ережелері жөнінде толық ақпаратты жергілікті әкімшілік орындарынан, қалдықтарды қайта пайдаға асыру қызметінен немесе берілген өнімді Сіз сатып алған дүкеннен ала аласыз.

Құрылғы келесілерге сай жобаланған, сыналған және жасап шығарылған:

- Қауіпсіздік: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Өнімділік: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Қоршаған ортаға әсерді азайту үшін дұрыс пайдалану туралы нұсқаулар:

Әзірлеуді бастағанда қақпақты ең аз жылдамдықпен қосыңыз және әзірлеу аяқталғаннан кейін біраз минут бойы жұмыс істетіңіз. Жылдамдықты тек түтіннің және будың үлкен мөлшері жағдайында арттырыңыз және күшейту жылдамдығын(қтарын) тек шекті жағдайларда пайдаланыңыз.

Жақсы жағымсыз иісті азайту тиімділігін сақтау үшін қажет болғанда көмір сүзгісін(лерін) ауыстырыңыз. Жақсы май сүзгісі тиімділігін сақтау үшін қажет болғанда май сүзгісін(лерін) ауыстырыңыз. Тиімділікті оңтайландыру және шуды барынша азайту үшін осы нұсқаулықта көрсетілген өткізу жүйесінің ең үлкен диаметрін пайдаланыңыз.

АҚАУЛЫҚТАР

Егер құрылғының бір бөлігі дұрыс жұмыс істемесе, Техникалық қызмет көрсету бөліміне қоңырау шалмас бұрын келесі әрекеттерді орындаңыз:

Төмендегілерді тексеріңіз:

- Қуат ажыратылмаған.

- Жылдамдық таңдалған.

• Қақпақ жеткіліксіз қызмет атқарса:

Төмендегілерді тексеріңіз:

- Таңдалған мотор жылдамдығы босатылған түтін мен будың мөлшері үшін жеткілікті.

- Асүй ауа кірісі үшін жеткілікті желдетіледі.

- Көмір сүзгісі тозбаған (қақпақ сүзу нұсқасында).

• Қақпақ қалыпты әрекет барысында өшірілсе:

Төмендегілерді тексеріңіз:

- Қуат ажыратылмаған.

- Көп полюсті ажырату құрылғысы өшірілмеген.

Егер қақпақ тиісінше жұмыс істемесе, оны сымды тарту арқылы желілік розеткадан 5 секундқа қысқа уақытқа ажыратыңыз. Содан кейін оны қайтадан жалғаңыз да, Техникалық қолдау қызметіне хабарласу алдында қайта қосып көріңіз.

ТЕХНИКАЛЫҚ ДЕРЕКТЕР

Улгі	Биіктігі (см)	Ені (см)	Қалындығы (см)	Шығару түтігінің Ø(см)
HHVP 6.4F AL K/1	69 -104	59,5	15	15-12,5-12

Жалпы сіңіру мен жарық сіңіруді тексеру үшін тақтаны тексеріңіз.

Өніммен бірге берілмеген құрамдастар

FR
