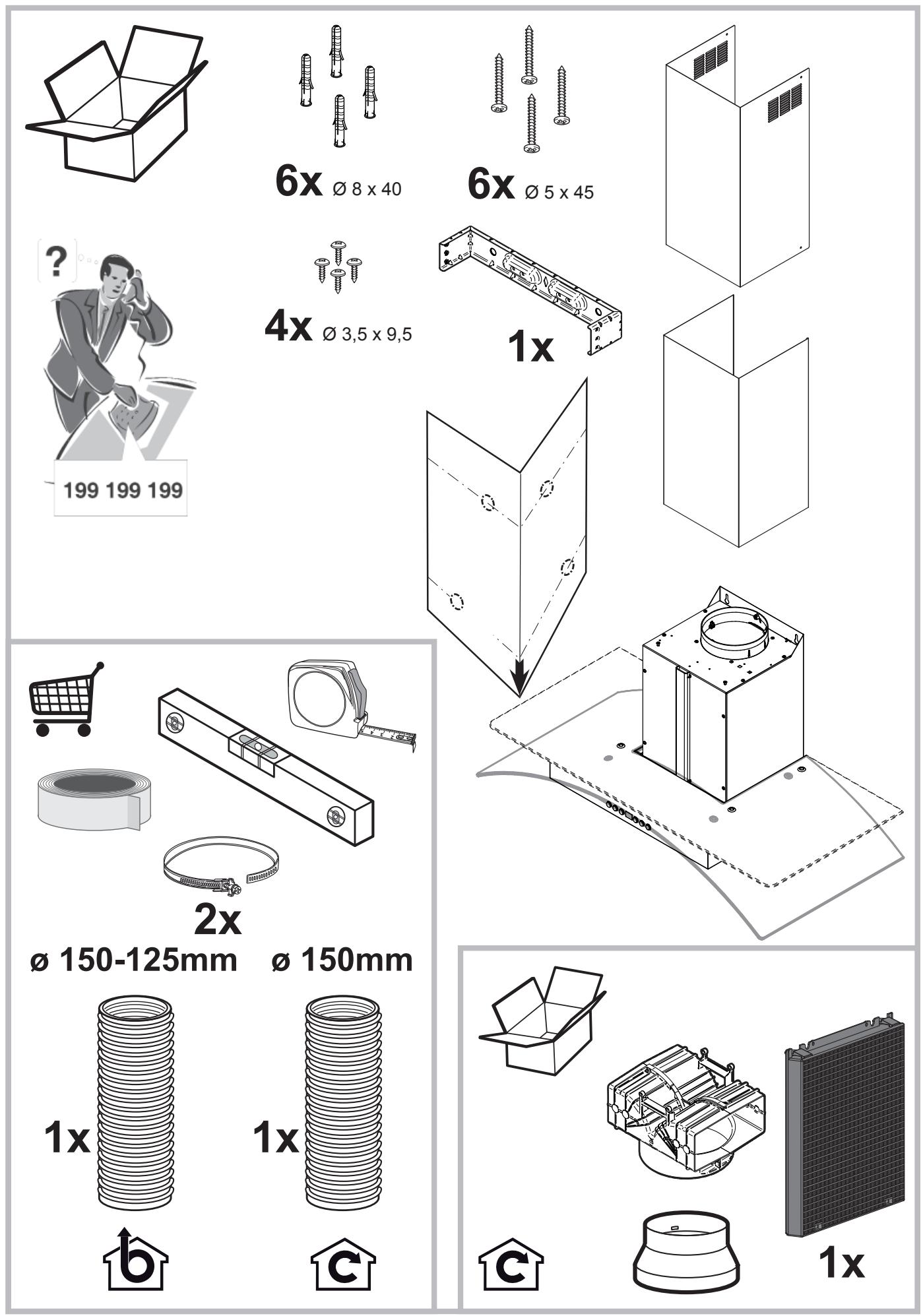

Орнату,79

GLASS баскару куралдары,80

Техникалық қызмет көрсету және күтім көрсету,81

Акаулыктарды жою,82

! Бул нүсқаулықты кейін қарау үшін сақтап қойыңыз. Құрылғыны сатқан, тасымалдаған немесе басқа жерге жылжытқан кезде, нүсқаулық өніммен бірге болатынына көз жеткізіңіз.

! Нүсқауларды мұқият оқып шығыңыз – олардың ішінде орнатуға, пайдаланушыға және қауіпсіздікке қатысты маңызды ақпарат болады.

! Өнімнің немесе оның ауа шығару түтіктерінің электр немесе механикалық жабдығын өзгертпеніз.

Жалпы қауіпсіздік туралы ақпарат

• Тағам пісіру құрылғысының ыдыстар тұратын беті мен плита сорғышының ең төмен бөлігі арасындағы қашықтық төмендегідей болуы тиіс:
  65 см – сорғыш газ плитасы үстіне орнатылған болса
  55 см – сорғыш электр плита үстіне орнатылған болса.

Газ плитаны орнату нускаулығында одан үлкен қашықтық берілген болса, оны ескеру керек.

• Плита сорғышымен бірге кабырғалардың/төбелердің көбісінде қолдануға болатын болт тығындары беріледі.
  Дегенмен, кабырға/төбе түрі материалы жағынан сәйкес келетінін, яғни құрылғы салмағын көтере алатының білікті маманға тексерту керек.
• Абай болыңыз! Орнату аякталғанша кұрылғыны токқа қосуға болмайды.
• Кұрылғыны тазаламас немесе оған қызмет көрсетпес бұрын, қуат айырын ағыту я негізгі айырып қосқышты ажырату арқылы оны токтан ағыту керек.
• Кұрылғыны орнатқан және офан қызмет көрсеткен кезде жұмыс қолғаптарын киіңіз.
• Қауіпсіздігіне жауапты адам бақыламаса я нұсқау бермесе, балалар немесе сезіну не ой қабілеті төмен және тәжірибесі не білімі аз адамдар бүл құрылғыны қолданбауы тиіс.
• Балаларға құрылғымен ойнауға рүқсат берменіз.
• Май сүзгісі орнатылмаған болса, кұрылғыны қолданушы болмаңыз!
• Анык түрде нүсқау берілмесе, сорғышты тірек ретінде қолданушы БОЛМАНЫЗ.
• Газ немесе баска отынды жағатын жабдықпен бір уақытта сорғыш қолданылғанда, бөлмеде тиісті вентиляция болуы керек.
• Сорғыштан шығатын ауа газ немесе басқа отынды жағатын жабдықтың түтінін шығаратын құбыр арқылы жіберілмеуі тиіс.
• Ауа шығаруға қатысты барлық ережелерді ұстаныңыз.
• Сорғыш астында жалан отпен тағам пісіруші болмаңыз; жалан от

сүзгілерді зақымдауы және өртке себеп болуы мүмкін. Ешкашан олай істеуші болмаңыз.

• Кызған май түтанбауы үшін, құырған кезде әрдайым бақылап тұрыңыз.
• Түтін шығару үшін қолданылатын техникалық және сақтандыру шараларына қатысты жөргілікті ережелердің барлығын бұлжытпай орынданыз.
• Өнімнің іші мен сыртын жиї тазалап тұрыңыз (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ; осы нұсқаулықта берілген техникалық қызмет көрсету нұсқауларын орынданыз).
• Сорғышты тазалау және сүзгіні тазалау/ауыстыру нұсқаулары орындалмаса, өрт шығуы мүмкін.
• Шамдарын дұрыстап орнатпай сорғышты қолданушы болмаңыз – ток соғу қаупі бар.
• Осы нүсқаулықта берілген нүсқауларды орындамау нәтижесінде пайда болған қыындық, залал немесе өртке өндіруші жауапты болмайды.
• Абай болыңыз! Тағам пісіру жабдығымен бірге қолданылғанда, құрылғының кейбір бөліктері қатты қызуы мүмкін.
• 8 -ге толмаған балаларға үздіксіз бақылау болмаса, құрылғыдан аулақ ұстау керек. Бұл құрылғыны қауіпсіз түрде қолдану бойынша кеңес не нұсқау берілген және ықтимал қауіп-қатерлерді түсінетін жағдайда, оны 8-ге толған балалар мен дене, сезіну немесе ой қабілеті төмен немесе тәжірибесі мен білімі жеткіліксіз адамдар қолдана алады. Балаларға құрылғымен ойнауға болмайды. Балаларға бақылаусыз құрылғыны тазалауға және ған қызмет көрсетуге болмайды.

IT

Assistenza

! Руксаты жок адамның қызметін ешкашан қабылдамаңыз.

Келесі мәліметтерді оңай жерде ұстаңыз:

• Туындаған проблема түрі.
• Кұрылғының моделі (Мод.).
- Сериялық нөмірі (С/н).

Кейінірек мәліметтердің екі бөлігін құрылғының деректер тақтасынан көре аласыз.

Installazione

Орнату процедурасы осы нүсқаулықтың алғашқы беттерінде көрсетілген.

Орнатуды білікті маман орындауы тиіс.

Электр қосылымдар

Желідегі кернеу сорғыш ішіндегі номиналды сипаттар тактасында берілген кернеуге сәйкес келуі қажет. Сорғыштың куат айыры болса, оны оңай қол жеткізуге болатын реттелмелі розеткаға қосыңыз. Айыры болмаса (желіге тікелей қосу) немесе розеткаға оңай қол жеткізу мүмкін болмаса, орнату ережелеріне сәйкес III санат кернеу қүшінің артуы жағдайында толығымен электр желіден ажырату мүмкіндігі болуы үшін екі полюсті реттелмелі айырып қосқышқа қосыңыз.

Абай болыңыз! Сорғышты электр желіге қайта қоспас бұрын ток кабелі дұрыс жалғанғанын және ол дұрыс жұмыс істейтінін тексеріп отырыңыз.

Ауа шығысы (ауа шығаратын түтігі бар кұрылғылар үшін)

Сорғышты түтікке және диаметрі ауа шығаратын фланецтің диаметріне тең қабырғадағы ауа шығару тесігіне жалғаныз. Диаметрі одан кіші түтік пен ауа шығаратын тесік қолданылса, сорғыштың ауа тарту қуаты төмендейді және оның жұмыс істеген кездегі шуылы артады.

Өндіруші мүндай әрекеттің салдарына жауапты болмайды.

! Ауа шығару үшін қажетті ең қыска түтікті қолданыңыз.
! Түтік мүмкін болғанша аз майысуы керек
! Түтіктің диаметрін күрт өзгертпеціз.
! Түтіктің іші мүмкін болғанша тегіс болуы тиіс.
! Түтік нормаларға сәйкес келетін материалдан жасалған болуы тиіс.
! Түтікті баска жабдыктың (бойлер, мүрша, пеш, т.б.) түтінін таситын кұбырларға жалғауға болмайды.
! Кузыретті мемлекеттік органдардың ауа шығаруға қатысты нұсқауларын орынданыз. Ауа шығаруға арналмаған болса, қабырғадағы күысқа ауа шығаруға болмайды.
! Сорғыш бөлме ішінде теріс қысым (оның мәні 0,04 мбар-дан аспауы тиіс) тудырмауы үшін бөлмені ауа кіретін саңылаулармен жабдыктаңыз.
! Өндіруші бүл нұсқауларды орындамау салдарынан туындаған жағдайларға жауапты болмайды.

Сузетін бе немесе түтікке жалғанған ба?

! Сіздің сорғышыңыз түтікке жалғануы тиіс.

Оны сүзетін құрылғы ретінде пайдаланғыңыз келсе, тиісті КЕРЕК-ЖАРАҚТАР ЖИЫНЫІН орнату қажет.

Ескертпе: Сорғышпен бірге жеткізілсе, қосымша белсендірілген көмір сүзгі орнатылған болуы мүмкін.

Сорғышты түтікке жалғанатын түрден сүзу нұсқасына түрлендіру нұсқаулары осы нұсқалықта берілген («Сүзу нұсқасы» бөлімін қараңыз).

Түтікке жалғанатын нұсқа

KZ

Сорғышты ауа тазартып, шығару фланеціне қосылған шығару түтігі (диам. 150 мм) арқылы оны сыртқа жібереді. Шығару түтігінің диаметрі шығару фланецінің диаметрімен бірдей болуы тиіс.

Абай болыңыз! Шығару түтігі бірге берілмейді, оны бөлек сатып алу қажет.

Көлденең бағытталған кезде, ауа сыртқа оңай шығуы үшін түтікті сәл жоғары (шамамен 10°) қарату керек. Сорғыш көмір сүзгілермен жабдықталған болса, оларды алдымен шешіп алу керек.

Сүзу нұсқасы

Сорғыш ауаны тазартып, оны бөлмеге қайтарады. Сорғыштың бүл нұскасына қосымша белсенді көмір сүзгі қажет.

Бүл нұсқаға ауа дефлекторы, азайту адаптері және көмір сүзгі (-лер) қажет. Устіңгі түтіктің ауа шығаратын саңылаулары ең жоғары жерде орналасуы тиіс.

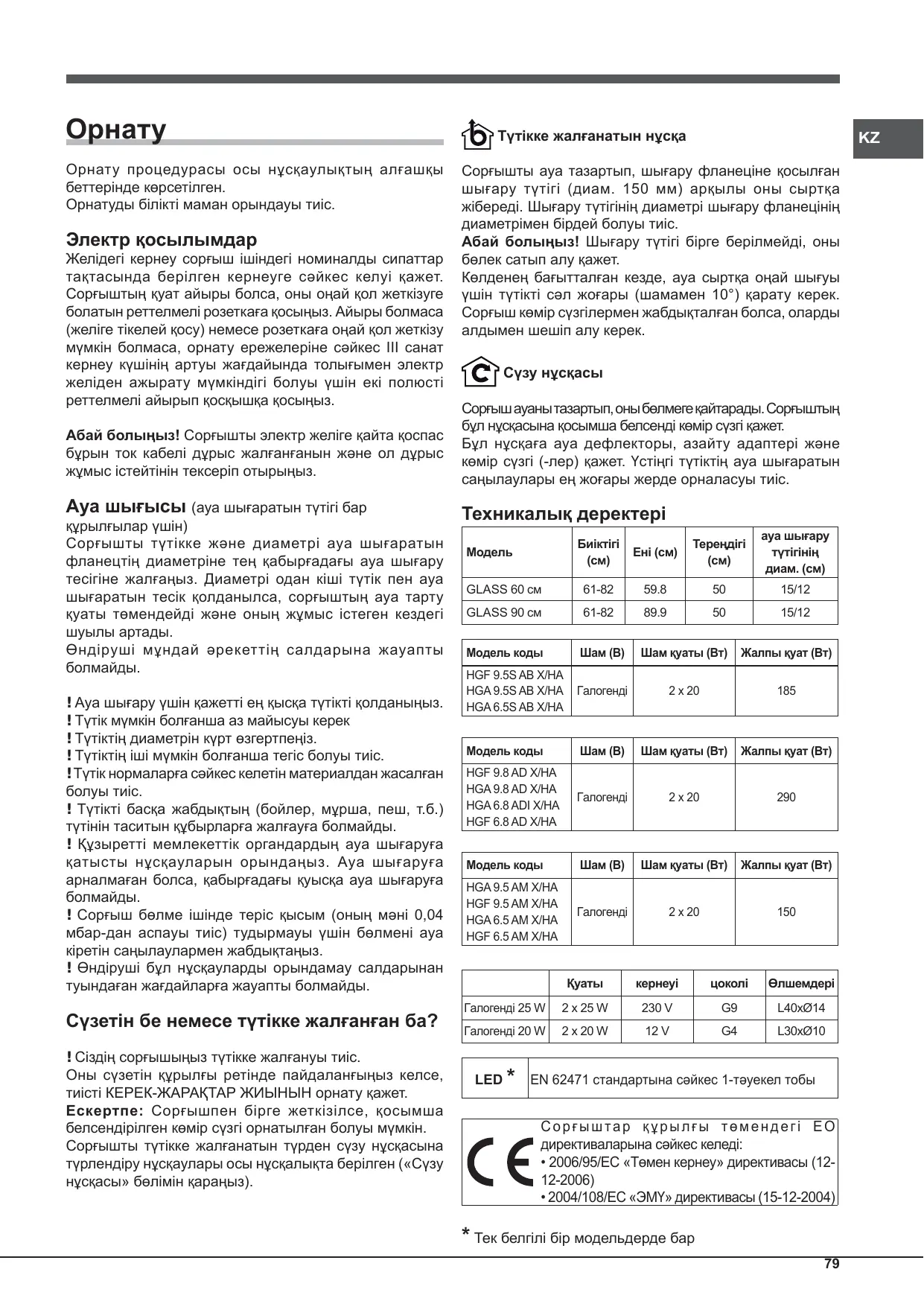

Техникалық деректері

Модель	Биіктігі (см)	Ені (см)	Терендігі (см)	ауа шығару түтігінің диам. (см)
GLASS 60 см	61-82	59.8	50	15/12
GLASS 90 см	61-82	89.9	50	15/12

Модель коды	Шам (В)	Шам куаты (Вт)	Жалпы куат (Вт)
HGF 9.5S AB Х/НА HGA 9.5S AB Х/НА HGA 6.5S AB Х/НА	Галогенді	2 x 20	185

Модель коды	Шам (В)	Шам куаты (Вт)	Жалпы куат (Вт)
HGF 9.8 AD X/HAHGA 9.8 AD X/HAHGA 6.8 ADI X/HAHGF 6.8 AD X/HA	Галогенді	2 x 20	290

Модель коды	Шам (В)	Шам куаты (Вт)	Жалпы куат (Вт)
HGA 9.5 AM X/HA HGF 9.5 AM X/HA HGA 6.5 AM X/HA HGF 6.5 AM X/HA	Галогенді	2 x 20	150

	Куаты	кернеуі	цоколі	Өлшемдері
Галогенді 25 W	2 x 25 W	230 V	G9	L40x∅14
Галогенді 20 W	2 x 20 W	12 V	G4	L30x∅10

LED ^*

EN 62471 стандартына сэйкес 1-тэуекел тобы

Сорғыштар құрылғы төмендегі ЕО директиваларына сәйкес келеді:

• 2006/95/EC «Төмен кернеу» директивасы (12-12-2006)

* Тек белгілі бір модельдерде бар

GLASS баскару куралдары

Механикалық панельмен жабдықталған модельдер

HGF9.5AMX/HA

HGF6.5AMX/HA

HGF9.5SAMX/HA

T1

T2

T3

T4

T5

T1 Моторды токтату

Сорғыш жұмыс істеп түрганда басылса, ол ӨШЕДІ

Т2 Жылдамдык 1

Туйме басылғанда сорғыш 1-жылдамдыққа орнатылады.

ТЗ Жылдамдык 2

Туйме басылғанда сорғыш 2-жылдамдықа орнатылады.

Т4 Жылдамдык 3

Туйме басылғанда сорғыш 3-жылдамдыққа орнатылады.

Сенсорлық панельмен жабдықталған модельдер

HGA6.5SABX/HA

HGA6.8ABX/HA

HGF9.8ABX/HA

HGA9.8ABX/HA

HGF6.8ABX/HA

HHDF9.7CBX/HA

T1

T2

T3

T4

T5

T6

T1 Моторды токтату

Сорғыш өшіп түрган кезде, түймені басып, 1-жылдамдықты орнатыңыз. Сорғыш жұмыс істеп түрганда басылса, ол ӨШЕДІ.

Т2 Жылдамдык 1

Туйме басылғанда сорғыш 1-жылдамдыққа орнатылады.

Т3 Жылдамдык 2

Түйме басылғанда сорғыш 2-жылдамдыққа орнатылады.

Т4 Жылдамдык 3

Туйме басылғанда сорғыш 3-жылдамдыққа орнатылады.

T5 Күшейткіш

Туйме басылғанда сорғыш жоғары жылдамдыққа орнатылады. 5 минуттан кейін, сорғыш алдыңғы жылдамдыққа оралады; жылдамдық түймесі басылса (T2, T3 немесе T4), сорғыш күшейткіш режимінен шығып, тандалған жылдамдықты орнатады.

Май/иіс сүзгілерінің ескертулері

Т2 белгішесі жыпылықтаса, демек май сүзгісі қаныққан, ал Т3 белгішесі жыпылықтаса, ол иіс сүзгісінің қаныққанын білдіреді, ал екеуі де жыпылықтаса, демек екі сүзгі де қаныққан. Ондай жағдайда, май сүзгісін (А) я иіс сүзгісін (В) немесе екеуін де тазалау/ауыстыру қажет («Техникалық қызмет көрсету және күтім көрсету» бөлімін қараңыз).

Сүзгі санағышын қалпына келтіру:

Сорғыш қосылып түрган кезде, Т5 түймесін басып, үш секунд ұстан тұрыңыз.

Ескерту диоды үш рет жыпылыктайды да, қалыпты режимге оралады.

Бір уақытта сүзгі ескертулерінің екеуі де қосылса, олардың әрқайсысын бөлек қалпына келтіру керек.

Алдымен май сүзгісі, одан кейін иіс сүзгісі қалпына келтіріледі.

Сорғыш конфигурациясы:

Сорғыштың жұмыс режимін орнату үшін өнім өшіп түрган кезде Т4 түймесін басып, 6 секунд ұстан тұрыңыз. Орнату түрін көрсету үшін Т2 не Т3 белгішелері жанады: Т2 - желдету, Т3 - сүзу.

Т4 түймесін қайта-қайта басып, орнату түрін өзгертуге болады.

Жаңа конфигурацияны сақтау үшін Т1 түймесін жеке басыңыз.

енсорлық панельмен және дисплеймен жабдықталған модельдер

HGF 6.8 AD X/HA

T1

T2

T3

T4

T5

T6

Сорғыш өшіп түрган кезде, түймені басып, 1-жылдамдықты орнатыңыз. Сорғыш жұмыс істеп түрганда басылса, ол ӨШЕДІ.

Т2 Жылдамдык -

Туйме басылғанда сорғыш алдыңғы жылдамдыққа оралады.

ТЗ Жылдамдык +

Түйме басылғанда сорғыш келесі жылдамдыққа өтеді.

Т4 Күшейткіш

Туйме басылғанда сорғыш жоғары жылдамдыққа орнатылады; дисплейде «b» әрпі баяу жыпылықтайды. 5 минуттан кейін, сорғыш алдыңғы жылдамдыққа оралады; күшейткіш режим қосылып түрғанда кез келген жылдамдық түймесін (Т2 немесе Т3) басу арқылы да алдыңғы жылдамдыққа оралуға болады.

T5 Таймер

Бүл түйме басылса, сорғыштың автоматты түрде өшуі 5 минутқа кейінге қалдырылады. Таймер дисплейде минуттарды көрсетіп, артқа санайды. Таймерді тек қолмен орнатылатын жылдамдықтар үшін орнатуға болады, күшейткіш режимі үшін бүл мүмкін емес.

Май/иіс сүзгілерінің ескертулері

Жоғарғы сол жақтағы жолақжыпылықтап, май сүзгісі қаныққанын білдіреді.

Жоғарғы оң жақтағы жолақ жыпылықтап, иіс сүзгісі қаныққанын білдіреді.

Екі жолақ та жыпылықтап түрса, демек екі сүзгі де қаныққан.

Ондай жағдайда, май сүзгісін (А) я иіс сүзгісін (В) немесе екеуін де тазалау/ауыстыру қажет («Техникалық қызмет көрсету және күтім көрсету» бөлімін қараңыз). Соңғы мәлімет тек сүзу нұскасына қатысты.

Сүзгі санағышын қалпына келтіру:

Сорғыш қосылып түрған кезде, Т4 түймесін басып, үш секунд ұстан тұрыңыз.

Бір уақытта сүзгі ескертулерінің екеуі де қосылса, олардың әрқайсысын бөлек қалпына келтіру керек.

Алдымен май сүзгісі, одан кейін иіс сүзгісі қалпына келтіріледі.

Сорғышты бейімдеу

Сорғыштың жұмыс режимін орнату үшін өнім өшіп түрган кезде Т4 түймесін басып, 6 секунд ұстап тұрыңыз.. ￥зақ сигналдан кейін орнату түрі көрсетіледі:

Түтікке жалғанатын нұсқа

(төменгі сол жақтағы шаршы жыпылықтайды).

Сүзу нүскасы

(төменгі оң жактағы шаршы жыпылықтайды).

Т4 түймесін басып, орнату түрін өзгертуге болады. Бейімдеу режимінен шығу үшін Т1 түймесін бір рет басыңыз; оны басқан кезде құрылғы өшіп, соңғы болып көрсетілген параметрді сақтайды.

* Тек белгілі бір модельдерде бар

Техникалық қызмет көрсету және күтім көрсету

Абай болыңыз! Кұрылғыны тазаламас немесе оған қызмет көрсетпес бұрын, қуат айырын ағыту я негізгі айырып қосқышты ажырату арқылы оны токтан ағыту керек.

Алғашқы тазалау

• Корғағыш үлдірді шешіп алыңыз
- Аз ғана бейтарап сабын қосып, дымқыл губкамен тазалаңыз
• Дымкыл шуберекпен шайыңыз
- Жумсақ шуберекпен сүртіп, құрғатыңыз; сорғыш тот баспайтын болаттан жасалған болса, текстура бойымен құрғатыңыз

Жүйелі тазалау

Сорғыштың іші мен сыртын жиі тазалап тұру қажет (кем дегенде, май сүзгісін ауыстырған кездерде). Дымқыл шуберек пен бейтарап сұйық жуғыш зат қосылған жылы су қолданыңыз.

Кырғыш немесе тотықтырғыш заттарды пайдаланбаныз.

Ескерту: Сорғышты тазалау және сүзгілерді тазалау/ауыстыру нұсқаулары орындалмаса, өрт шығуы мүмкін. Нұсқауларды бұлжытпай орындаңыз. Өндіруші моторға келген зақымдарға немесе дұрыс күтім жасамау я жоғарыдағы нұсқауларды орындамау салдарынан шыққан өртке жауапты болмайды.

Май сүзгісіне қызмет көрсету (А)

000000 A

Май сүзгісі тағам пісірген кезде шығатын май бөлшектерін ұстайды; оны кем дегенде айына бір рет, әлсіз жуғыш затпен қолмен немесе төмен температуралы қыска ыдыс жуғыш циклымен тазалау керек.

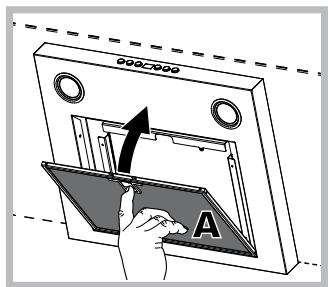

Май сүзгісін шығарып алу үшін серіппелі түтқаны

тартыңыз. Ьдыс жуғышта жуылса, металл сүзгінің түсі өзгерүі мүмкін, бірақ оның жұмысына нұқсан көлмейді.

Көмір сүзгіге қызмет көрсету (В)

Көмір сүзгісі жағымсыз тағам пісіру іністерін ұстайды. Сүзгі пісірілетін тағам түріне және май сүзгісін тазалау жилігіне байланысты әр түрлі жилікпен қанығып отырады. Картридж кем дегенде жиырма айда бір рет ауыстырылуы тиіс.

Бүл сүзгіні жууға немесе қалпына келтіруге болмайды

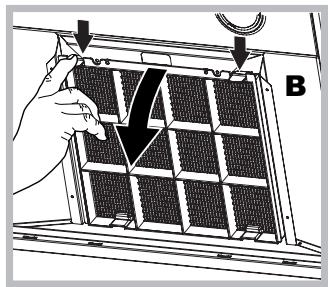

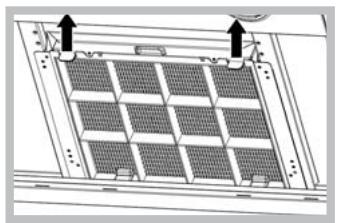

Бөлшектеу: Сорғышқа бекітіп тұратын алдыңғы екі інінтіректі басып, белсендірілген көмір сүзгісін шешіп алыңыз.

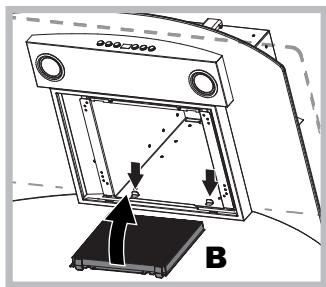

Курастыру: Белсендірілген көмір сүзгісін алдымен сорғыштың артқы жағындағы металл тілдердің, одан кейін алдыңғы жағындағы екі інінтіректің көмегімен бекітіңіз.

Құрылғыны токтан ағытып, май сүзгісін шешіп алыңыз. Абай болыңыз! ￥стамас бұрын, шамдар салқындағанына көз жеткізіңіз.

1. Сактандырғышты шығарып алыңыз:

кішкене тегіс басты бурағышпен немесе оған ұқсас құралмен шығарыңыз.

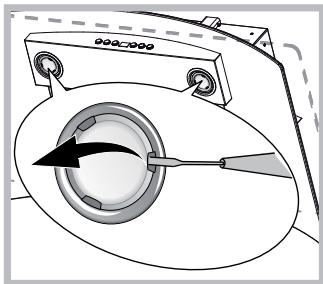

1. А қ а у л ы ш а м д ы ау ы ст ы р ы н ы з. Түрі бірдей шамдарды ғана қолданыңыз (мәлімет алу

ушін, төмендегі нүсқаулықта берілген техникалық деректі қараңыз).

1. Сақтандырғышты орнына орнатыңыз (итеріп, орнатыңыз).

Шамдарды ауыстыру LED \*

Сорғышта диод технологиясына негізделген жарыктандыру жүйесі бар. Диодтар әдеттегі шамдарға қарағанда онтайлы жарыктандыруды, ұзағырақ жұмыс істеуді және азырақ куат пайдалануды қамтамасыз етеді. Оларды ауыстыру үшін көмек көрсету қызметіне хабарласыңыз.

Электр кабелі

Куат кабелі зақымдалса, тәуекелдердің алдын алу үшін оны өндірушіге немесе оның техникалық қызметіне ауыстыртуға болады.

КОКЫСКА ТАСТАУ

Бул құрылғы Қоқыс электр және электрондық жабдыққа (WEEE) қатысты ЕС/2012/19 Еуропалық директивасына сәйкес көледі деп белгіленген. Құрылғы қоқыска дұрыс тасталуын қамтамасыз ету арқылы пайдаланушы қоршаған орта мен қоғамның денсаулығын қорғауға ат салысады.

Өнімdegі немесе оның құжаттамасындағы танбасы өнімді түрмыстық қоқыс тасталмауы, оның орнына электр және электрондық қоқысты сұрыптау орталығына табысталуы тиіс екенін білдіреді. Жергілікті қоқыс тастау заңдарына сәйкес әрекет етіңіз. Өнімді қолдану, қалпына келтіру және қайта өңдеу туралы қосымша мәлімет алу үшін жергілікті құзырлы органдарға, қоқыс жинау қызметіне немесе өнімді сатып алған орынға хабарласыңыз.

Акаулыктарды жою

Жұмыс істемей қалса, техникалық қызмет көрсету орталығына хабарласпас бұрын төмендегі қарапайым жағдайларды тексеріңіз:

Сорғыш жұмыс істемесе:

Келесі жағдайларды тексеріңіз:

• кұрылғы қосылып түр.

• жылдамдык орнатылған.

Сорғыш тиімді жұмыс істемесе:

Келесі жағдайларды тексеріңіз:

• тандалған мотор жылдамдығы шыққан түтін мен бу көлемін өңдеуге жеткілікті.
• кұрылғы ауа алуы үшін ас үйде тиісті вентиляция бар.
• көмір сүзгі қанықпаған (сүзу нұскасы).

Жұмыс істеп түрган кезде, сорғыш өшіп қалатын болса:

Келесі жағдайларды тексеріңіз:

• кұрылғы қосылып түр.
- айырып коскыш косылмаған.

Ақаулы жұмыс істеген жағдайда, техникалық қызмет көрсету орталығына хабарласпас бұрын, айырын ағыту арқылы құрылғыны токтан кем дегенде 5 секундқа ағытып, қайта қосыңыз. Ақаулық шешілмесе, техникалық қызмет көрсету орталығына хабарласыңыз.
