NÁVOD NA OBSLUHU HGA 6.8 AB X/HA HOTPOINT

Ovládacie prvky zariadenia GLASS,76

Údržba a starostlivosť,77

Poruchy a spôsob ich odstránenia,78

KZ

Қазақша

- Toto zariadenie môže byť použité det'mi staršími ako 8 rokov a osobami so zníženými fyzickými, senzorickými nebo duševnými schopnosťami nebo osobami bez skúseností a znalostí, ktoré sa nachádzajú pod náležitým dohl'adom, alebo ktoré boli poučené ohľadne použitia zariadení bezpečným spôsobom a ktoré si uvedomujú súvisiace nebezpečenstvo. Deti sa nesmú hrat’ so zariadením. Operácie čistenia a údržby nesmú

SK

Upozornenia:

! Je dôležité tento návod uschovať, kvôli prípadnému neskoršiemu nahliadnutiu. V prípade predaja alebo darovania zariadenia alebo pri st'ahovaní musí návod zostat' pri výrobku.

! Pozorne si prečítajte uvedené pokyny: Sú zdrojom dôležitých informácií, týkajúcich sa inštalácie, použitia a bezpečnosti.

! Nevykonávajte zmeny elektrického alebo mechanického charakteru na samotnom výrobku, ani na vypúšťacom potrubí.

Základné bezpečnostné pokyny

- Minimálna vzdialenost' medzi opornou plochou varných nádob na varnom zariadení a najnižšou časťou kuchynského odsávača nesmie byt menšia ako:

65 cm, keď je odsávač nainštalovaný nad plynovou varnou doskou;

55 cm, keď je odsávač nainštalovaný nad elektrickou varnou doskou;

Ked' je v návode na inštaláciu plynovej varnej dosky uvedená väčšia vzdialenost', je potrebné ju zohl'adnit'.

- Odsávač je vybavený upevňovacími kotvami vhodnými pre väčšinu stien/stropov.

V každom prípade je však potrebné sa obrátiť na kvalifikovaného technika kvôli uisteniu sa o vhodnosti materiálov, s ohľadom na druh steny/stropu, ktorá/ý musí byt’ dostatočne mohutná/ý, aby udržala/udržal hmotnost’ odsávača.

- Upozornenie! Nepripájajte zariadenie do elektrickej siete skôr, ako bude inštalácia úplne dokončená.

- Pred akýmkol'vek úkonom čistenia alebo údržby odpojte odsávač od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytovej jednotky.

- Zariadenie nesmú používať deti alebo osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami a osoby bez skúseností a znalosti, ak nie sú pod dohl’adom osoby zodpovednej za ich bezpečnost’, alebo ak nie sú touto osobou poučení ohľadne použitia zariadenia.

- Deti by mali byt' neustále pod dohl'adom, aby bolo zabezpečené, že sa so zariadením nehrajú.

- Nikdy nepoužívajte výrobok bez namontovaného protitukového filtra!

- Odsávač nesmie byt' NIKDY používaný ako oporná plocha, ak to nie je výslovne uvedené.

- Pri spoločnom použití kuchynského odsávača s inými zariadeniami na spaľovanie plynu alebo iných palív v jednej miestnosti, musí byť daná miestnost’ dostatočne vetraná.

- Pri spoločnom použití kuchynského odsávača s inými zariadeniami pre spaľovanie plynu alebo iných palív v jednej miestnosti, musí odsávač disponovať dostatočnou ventiláciou.

- Dodržujte všetky predpisy vzt'ahujúce sa na vypúšt'anie vzduchu.

- Je prísne zakázané variť jedlá na otvorenom plameni pod odsávačom; otvorený plameň je pre filtre škodlivý, môže spôsobit' požiar, a preto je jednoznačne potrebné vyhnút' sa takému typu varenia.

- Odporúča sa udržiavat' pod neustálou kontrolou jedlá pripravované pražením, aby sa zabránilo vznieteniu prehriateho oleja.

- Ohľadom technických a bezpečnostných opatrení, ktoré je potrebné prijať pre odvádzanie dymu, je potrebné prísne dodržiavať nariadenia kompetentných miestnych orgánov.

- Výrobok je potrebné pravidelné čistit', jednak zvnútra, jednak zvonku (Čistenie je potrebné vykonávať NAJMENEJ RAZ MESAČNE a v každom prípade je potrebné dodržiavať pokyny pre údržbu, uvedené v tomto návode).

- Nedodržanie pokynov na čistenie zariadenia a výmenu filtrov predstavuje riziko požiaru.

- Nepoužívajte, ani nenechávajte odsávač bez správne namontovaných žiaroviek kvôli možnému nebezpečenstvu zásahu elektrickým prúdom.

- Výrobca neponesie žiadnu zodpovednosť za prípadné poruchy,

škody alebo požiar spôsobený na zariadení následkom nedodržania pokynov uvedených v tomto návode.

• Upozornenie! Pri použití prístupných častí spolu so zariadeniami na ohrev môže dôjst' k ohriatiu týchto častí na veľmi vysokú teplotu.
• Toto zariadenie môže byt' použité det'mi staršími ako 8 rokov a osobami so zníženými fyzickými, senzorickými nebo duševnými schopnosťami nebo osobami bez skúseností a znalostí, ktoré sa nachádzajú pod náležitým dohl'adom, alebo ktoré boli poučené ohľadne použitia zariadení bezpečným spôsobom a ktoré si uvedomujú súvisiace nebezpečenstvo. Deti sa nesmú hrat' so zariadením. Operácie čistenia a údržby nesmú byt' vykonávané det'mi bez dohl'adu.

KZ

Ескертулер:

! Vždy požiadať o pomoc oprávnených.

Uved'te:

Tieto informácie sú uvedené na štítku s technickými údajmi, nachádzajúcom sa na zariadení a/alebo na obale.

KZ

Көмек

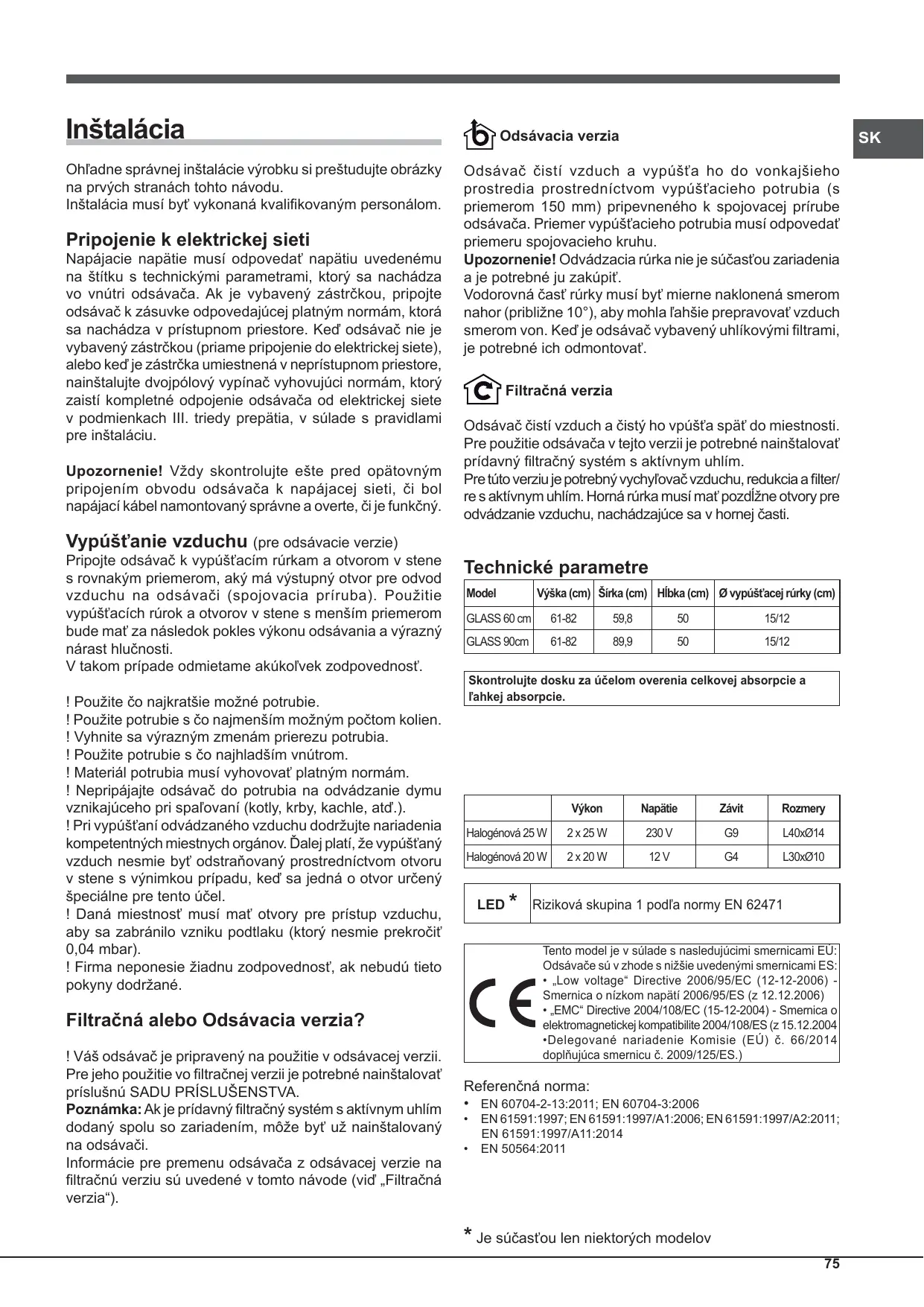

Ohľadne správnej inštalácie výrobku si preštudujte obrázky na prvých stranách tohto návodu.

Inštalácia musí byť vykonaná kvalifikovaným personálom.

Pripojenie k elektrickej sieti

Napájacie napätie musí odpovedať napätiu uvedenému na štítku s technickými parametrami, ktorý sa nachádza vo vnútri odsávača. Ak je vybavený zástrčkou, pripojte odsávač k zásuvke odpovedajúcej platným normám, ktorá sa nachádza v prístupnom priestore. Ked’ odsávač nie je vybavený zástrčkou (priame pripojenie do elektrickej siete), alebo ked’ je zástrčka umiestnená v neprístupnom priestore, nainštalujte dvojpólový vypínač vyhovujúci normám, ktorý zaistí kompletné odpojenie odsávača od elektrickej siete v podmienkach III. triedy prepätia, v súlade s pravidlami pre inštaláciu.

Upozornenie! Vždy skontrolujte ešte pred opätovným pripojením obvodu odsávača k napájacej sieti, či bol napájací kábel namontovaný správne a overte, či je funkčný.

Vypúšt'anie vzduchu (pre odsávacie verzie)

V takom prípade odmietame akúkol'vek zodpovednosť.

! Použite čo najkratšie možné potrubie.

! Použite potrubie s čo najhladším vnútrom.

! Nepripájajte odsávač do potrubia na odvádzanie dymu vznikajúceho pri spal'ovaní (kotly, krby, kachle, atd').

! Pri vypúšťaní odvádzaného vzduchu dodržujte nariadenia kompetentných miestnych orgánov. Ďalej platí, že vypúšťaný vzduch nesmie byť odstraňovaný prostredníctvom otvoru v stene s výnimkou prípadu, ked’ sa jedná o otvor určený špeciálne pre tento účel.

! Daná miestnosť musí mat' otvory pre prístup vzduchu, aby sa zabránilo vzniku podtlaku (ktorý nesmie prekročit 0,04 mbar).

! Firma neponesie žiadnu zodpovednosť, ak nebudú tieto pokyny dodržané.

Filtračná alebo Odsávacia verzia?

! Váš odsávač je pripravený na použitie v odsávacej verzii. Pre jeho použitie vo filtračnej verzii je potrebné nainštalovať príslušnú SADU PRÍSLUŠENSTVA.

Poznámka: Ak je prídavný filtračný systém s aktivnym uhlím dodaný spolu so zariadením, môže byť už nainštalovaný na odsávači.

Informácie pre premenu odsávača z odsávacej verzie na filtračnú verziu sú uvedené v tomto návode (vid' „Filtračná verzia“).

Odsávacia verzia

Odsávač čistí vzduch a vypúšťa ho do vonkajšieho prostredia prostredníctvom vypúšťacieho potrubia (s priemerom 150 mm) pripevneného k spojovacej prírube odsávača. Priemer vypúšťacieho potrubia musí odpovedať priemeru spojovacieho kruhu.

Upozornenie! Odvádzacia rúrka nie je súčast'ou zariadenia a je potrebné ju zakúpiť.

Vodorovná časť rúrky musí byt' mierne naklonená smerom nahor (približne 10°), aby mohla l'ahšie prepravovat' vzduch smerom von. Ked' je odsávač vybavený uhlíkovými filtrami, je potrebné ich odmontovat'.

Filtračná verzia

Odsávač čistí vzduch a čistý ho vpůšťa spät’ do miestnosti. Pre použitie odsávača v tejto verzii je potrebné nainštalovať prídavný filtračný systém s aktívnym uhlím.

Pre túto verziu je potrebný vychylovač vzduchu, redukcia a filter/re s aktívnym uhlím. Horná rúrka musí mať pozdížne otvory pre odvádzanie vzduchu, nachádzajúce sa v hornej časti.

Technické parametre

Model	Výška (cm)	Šírka (cm)	Híbka (cm)	∅ vypúšt'acej rúrky (cm)
GLASS 60 cm	61-82	59,8	50	15/12
GLASS 90cm	61-82	89,9	50	15/12

Skontrolujte dosku za účelom overenia celkovej absorpcie a l'ahkej absorpcie.

Tento model je v súlade s nasledujúcimi smernicami EÚ: Odsávače sú v zhode s nižšie uvedenými smernicami ES:

• „Low voltage“ Directive 2006/95/EC (12-12-2006) - Smernica o nízkom napátí 2006/95/ES (z 12.12.2006)
• „EMC“ Directive 2004/108/EC (15-12-2004) - Smernica o elektromagnetickej kompatibilite 2004/108/ES (z 15.12.2004
• Delegované nariadenie Komisie (EÚ) č. 66/2014 doplňujúca smernicu č. 2009/125/ES.)

Referenčná norma:

• EN 60704-2-13:2011; EN 60704-3:2006
• EN 61591:1997; EN 61591:1997/A1:2006; EN 61591:1997/A2:2011; EN 61591:1997/A11:2014
• EN 50564:2011

Ovládacie prvky zariadenia GLASS

Modely s mechanickým tlačidlovým panelom

HGF9.5AMX/HA

HGF6.5AMX/HA

HGF9.5SAMX/HA

T1

T2

T3

T4

T5

T1 Vynulovanie motora

Po stlačení tohto tlačidla odsávač prejde z predchádzajúceho stavu do stavu rýchlosti 1.

T3 Rýchlost' 2

Po stlačení tohto tlačidla odsávač prejde z predchádzajúceho stavu do stavu rýchlosti 2.

T4 Rýchlost' 3

Po stlačení tohto tlačidla odsávač prejde z predchádzajúceho stavu do stavu rýchlosti 3.

T5 ZAPNUTIE/VYPNUTIE osvetlenia

Modely s Tlačidlovým panelom typu Soft Button (s jemnými tlačidlami)

HGA6.5SABX/HA

HGA6.8ABX/HA

HGF9.8ABX/HA

HGA9.8ABX/HA

HGF6.8ABX/HA

HHDF9.7CBX/HA

T1

T2

T3

T4

T5

T6

T1 Vynulovanie motora

Po stlačení tohto tlačidla odsávač prejde z predchádzajúceho stavu do stavu rýchlosti 1.

T3 Rýchlost' 2

Po stlačení tohto tlačidla odsávač prejde z predchádzajúceho stavu do stavu rýchlosti 2.

T4 Rýchlost' 3

Po stlačení tohto tlačidla odsávač prejde z predchádzajúceho stavu do stavu rýchlosti 3.

T5 Booster

Po stlačení tohto tlačidla odsávač prejde z predchádzajúceho stavu do stavu intenzívnej rýchlosti. Po uplynutí 5 minút odsávač znovu prejde do stavu predtým nastavenej rýchlosti; stlačením tlačidla rýchlosti (T2, T3 alebo T4) dôjde k zrušeniu funkcie booster a k nastaveniu zvolenej rýchlosti.

T6 ZAPNUTIE/VYPNUTIE osvetlenia

Signalizácia protitukového a protizápachového filtra

Blikanie ikony prvej rýchlosti T2 informuje o nasýtení protitukového filtra, blikania ikony druhej rýchlosti T3 informuje o nasýtení protizápachového filtra, zatial' čo blikanie obidvoch ikon T2 a T3 informuje o nasýtení obidvoch filtrov. V takom prípade bude potrebné vyčistiť/vymenit' protitukový filter „A“ a/alebo protizápachový filter „B“ (vid’ „Údržba a starostlivost“).

Vynulovanie počítadla filtra:

Pri zapnutom odsávači stlačte na tri sekundy tlačidlo T5. LED signalizujúca upozornenie trikrát zabliká a potom dôjde k obnoveniu signalizácie bežnej činnosti.

V prípade súčasnej signalizácie upozornení, týkajúcich sa obidvoch filtrov, je potrebné zopakovať operáciu vynulovania aj pre druhý filter.

Prvá postupnosť vynuluje protitukový filter a druhá protizápachový filter.

Konfigurácia odsávača:

Pre konfiguráciu požadovaného pracovného režimu odsávača stlačte pri vypnutom výrobku tlačidlo T5 na dobu približne 6 sekúnd. Rozsvietenie ikon T2 alebo T3 bude informovať o druhu inštalácie: T2 odsávacia, T3 filtračná.

Druh inštalácie je možné zmenit' stlačením tlačidla T5.

Pre uloženie novej konfigurácie je potrebné stlačit' tlačidlo T1.

Je možné zmenit' druh inštalácie stlačením tlačidla T4. Pre ukončenie zobrazovania režimu konfigurácie je potrebné raz stlačit' tlačidlo T1; dôjde k vypnutiu zariadenia a k uloženiu posledného zobrazeného nastavenia.

Modely s Tlačidlovým panelom typu Soft Button (s jemnými tlačidlami) a Displejom

HGF 6.8 AD X/HA

T1

T2

T3

T4

T5

T6

T1 ZAPNUTIE/VYPNUTIE motora

Po stlačení tohto tlačidla odsávač prejde na predchádzajúcu rýchlost'.

T3 Rýchlost' +

Po stlačení tohto tlačidla odsávač prejde na nasledujúcu rýchlost.

T4 Booster

Po stlačení tohto tlačidla odsávač prejde z predchádzajúceho stavu do stavu intenzívnej rýchlosti; na displeji bude blikat' písmeno „b“. Po uplynutí 5 minút odsávač znovu prejde do stavu predtým nastavenej rýchlosti; rovnaký efekt je možné dosiahnut' stlačením tlačidla rýchlosti (T2 alebo T3) počas použitia funkcie Booster.

T5 Časovač

Signalizácia protitukového a protizápachového filtra

Blikanie pruhu v pravej hornej časti informuje o nasýtení protizápachového filtra.

Blikanie obidvoch pruhov informuje o nasýtení obidvoch filtrov.

V takom prípade bude potrebné vykonat' vyčistit'/vymenit' protitukový filter „A“ a/alebo protizápachový filter „B“ (vid „Údržba a starostlivost“); informácia o protizápachovom filtri sa vzt'ahuje len na filtračné verzie.

Vynulovanie počítadla filtra:

Pri zapnutom odsávači stlačte na tri sekundy tlačidlo T4. V prípade súčasnej signalizácie upozornení, týkajúcich sa obidvoch filtrov, je potrebné zopakovať operáciu vynulovania aj pre druhý filter.

Prvá postupnosť vynuluje protitukový filter a druhá protizápachový filter.

Konfigurácia odsávača

Pre konfiguráciu požadovaného pracovného režimu odsávača stlačte tlačidlo T4 pri vypnutom výrobku tlačidlo na dobu približne 6 sekúnd. Po zaznení dlhého pípnutia bude na displeji zobrazený druh inštalácie:

Odsávacia

(bude blikat' štvorček vl'avo dolu).

Filtračná

(bude blikat' štvorček vpravo dolu).

Je možné zmenit' druh inštalácie stlačením tlačidla T4. Pre ukončenie zobrazovania režimu konfigurácie je potrebné raz stlačit' tlačidlo T1; dôjde k vypnutiu zariadenia

a k uloženiu posledného zobrazeného nastavenia.

Upozornenie! Pred akýmkol'vek úkonom čistenia alebo údržby odpojte odsávač od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytovej jednotky.

Pred čistením

• Strhnite ochranné filmy
• Odstráňte nečistoty vlhkou špongiou a trochou neutrálneho saponátu
• Otrite vlhkou handrou
• Osušte jemnou handrou; v prípade odsávača z nehrdzavejúcej ocele postupujte podľa pokynov pre satinovanie kovu

Pravidelné čistenie

Odsávač je potrebné čistič často (najmenej v rovnakých intervaloch, v akých sa vykonáva údržba protitukových filtrov), zvnútra i zvonku. Pri čistení používajte handru navlhčenú neutrálnymi čistiacimi prostriedkami a vlažnou vodou.

Nepoužívajte abrazívne ani korozívne prostriedky.

Upozornenie: Nedodržanie noriem na čistenie zariadenia a výmenu filtrov predstavuje riziko požiaru. Odporúča sa preto dodržiavať uvedené pokyny. Odmieta sa akákol'vek zodpovednosť za prípadné škody na motore, požiare vyvolané nesprávnou údržbou alebo nedodržaním vyššie uvedených upozornení.

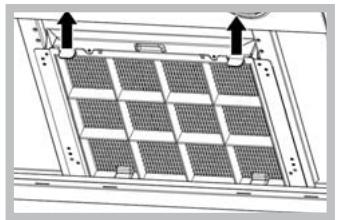

Protitukový filter zachytáva častice tuku, vznikajúce pri varení; je potrebné ho vyčistiť najmenej raz mesačne neagresívnymi čistiacimi prostriedkami, manuálne alebo v umývačke riadu, pri nízkej teplote a pri použití krátkeho cyklu.

sa vykonáva potiahnutím odopínacej rukoväte s pružinou. Pri umývaní protitukového filtra v umývačke riadu by mohlo dôjst' k jeho odfarbeniu, ale jeho filtračné schopnosti tým nebudú zmenené.

Uhlíkový filter zachytáva nepříjemné zápachy pochádzajúce z varenia. K nasýteniu uhlíkového filtra dochádza po určitej dobe, v závislosti na druhu sporáka a pravidelnosti čistenia protitukového filtra. V každom prípade je potrebné vymeniť náplň najmenej každé dvadsat' mesiace.

Tento filter sa NEMÔŽE umývat' ani regenerovat'.

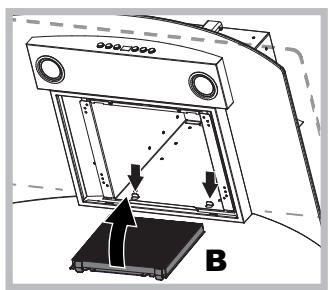

Demontáž: Vyberte filter s aktívnym uhlím zatlačením dvoch predných pák, ktorými je pripevnený o odsávač.

Montáž: Uchyťte filter s aktívnym uhlím najskôr vzadu o kovové jazýčky odsávača, a potom vpredu, zatlačením dvoch pák.

Odpojte zariadenie z elektrickej siete a vyberte protitukové filtre.

Upozornenie! Skôr ako sa dotknete žiaroviek sa uistite, že sú vychladnuté.

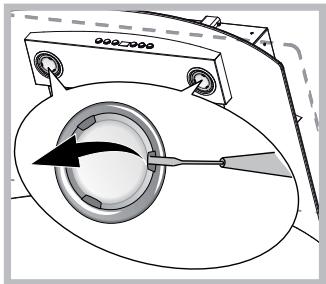

1. Vyberte ochranný kryt po jeho nadvihnutí malým plochým skrutkovačom alebo podobným nástrojom.
2. Vymeňte poškodenú žiarovku. Používajte výhradne žiarovky s rovnakými parametrami ako vypálené (podrobnejšie

informácie sú uvedené v nesledujúcom návode).

1. Zatvorte ochranný kryt (upevnenie na západku).

Výmena žiaroviek LED \*

Odsávač má nainštalované LED osvetlenie. LED zaručujú v porovnaní s klasickými lampami optimálne osvetlenie, dlhšiu životnosť a nižšiu spotrebu. Ohľadne výmeny sa obrátte na servisnú službu.

Napájací kábel

Ked'je napájací kábel poškodený, môže ho vymeniť výrobca alebo jeho servisná služba, aby sa zabránilo akémukol'vek riziku.

LIKVIDÁCIA

Toto zariadenie je označené v súlade s Európskou smernicou 2012/19/ES, Waste Electrical and Electronic Equipment - WEEE (Smernica o odpadových elektrických a elektronických zariadeniach - OEEZ). Tým, že sa užívatel' uistí o správnej likvidácii tohto výrobku, prispieva k predchádzaniu prípadným negatívnym následkom na životnom prostredí a na zdraví.

Symbol ■ na výrobku alebo na priloženej dokumentácií poukazuje na to, že sa s týmto výrobkom nesmie

zaobchádzať ako s bežným domovým odpadom, ale je potrebné ho doručit’ do vhodnej zberne, určenej pre recykláciu elektrických a elektronických zariadení. Zariadenia sa musíte zbavit’ v súlade s miestnymi predpismi pre likvidáciu odpadu. Podrobnejšie informácie o zaobchádzaní týmto výrobkom, o jeho opätovnom použití a recyklácii môžete získat’, ked’ sa obrátite na príslušný miestny úrad, zbernú službu domového odpadu alebo obchod, v ktorom ste výrobok zakúpili.

Poruchy a spôsob ich odstránenia

Ked' niečo nefunguje, skôr ako sa obrátite na Servisnú službu, vykonajte nižšie uvedené jednoduché kontroly:

V prípade, ak odsávač nefunguje:

Skontrolujte, či:

• Nedoslo k výpadku elektrickej energie.
• Je zvolená rýchlost'.

• Je zvolená dostatočná rýchlost' motora na uvol'nené množstvo dymu a pary.
• Je kuchyňa vetraná dostatočne na to, aby umožňovala prístup vzduchu.
• Nie je opotrebovaný uhlíkový filter (odsávač vo filtračnej verzii).

Ak došlo k vypnutiu odsávača počas bežnej činnosti:

Skontrolujte, či:

• Nedoslo k výpadku elektrickej energie.
• Nedoslo k vypnutiu omnipolárneho zariadenia.

V prípade poruchy činnosti skôr, ako sa obrátite na Servisnú službu, odpojte zariadenie najmenej na dobu 5 sekúnd od elektrického napájania odpojením zástrčky zo zásuvky elektrickej siete, a potom ho znovu pripojte. V prípade pretrvávania poruchy činnosti sa obrátte na servisnú službu.

Šetrite energiu a berte ohľad na životné prostredie

• Používajte odsávač nastavením rýchlosti v súlade s reálnou potrebou odsávania, obmedzite, prosím, používanie funkcie „intenzívnej rýchlosti“, ak je k dispozícii. Použitie odsávača racionálnym spôsobom umožňuje obmedziť spotrebu energie, a zabráni sa tým tiež zbytočnému plytvaniu čistého a klimatizovaného vzduchu.
• Prosím, zapnite osvetlenie odsávača, len ak je to potrebné na osvetlenie zóny varenia.

* Je súčast'ou len niektorých modelov
