Тип продукту	Кухонна витяжка
Бренд	HOTPOINT
Модель	HHVP64FALK
Висота	69 - 104 см (регульована)
Ширина	59,5 см
Глибина	15 см
Діаметр вихідного отвору	15 см (можна зменшити до 12,5 або 12 см)
Електроживлення	Див. заводську табличку (зазвичай 220-240 В)
Загальна споживана потужність	Див. заводську табличку
Освітлення	Світлодіодне, заміна через авторизований сервіс
Кількість швидкостей всмоктування	3 швидкості + прискорення з таймером (5 хв)
Тип керування	Електронні кнопки з дисплеєм і таймером
Жировий фільтр	Металевий, можна мити в посудомийній машині (1 раз на місяць)
Вугільний фільтр	Заміна кожні 4 місяці максимум, не підлягає пранню
Режим відведення	Витяжний або фільтрувальний (для фільтрувального потрібен набір аксесуарів)
Датчик безпеки	Так (активація при високій температурі)
Мінімальна відстань над варильною поверхнею	55 см (електрична плита) або 70 см (газова/комбінована)
Догляд	Щомісячне очищення вологою ганчіркою та нейтральним миючим засобом
Захист довкілля	Утилізація згідно з директивою WEEE 2012/19/EC

Часті запитання - HHVP64FALK HOTPOINT

Яка мінімальна відстань між витяжкою та варильною поверхнею?

Мінімальна відстань становить 55 см для електричної плити та 70 см для газової або комбінованої. Дотримуйтесь цієї відстані з міркувань безпеки.

Як очистити жировий фільтр?

Жировий фільтр потрібно чистити один раз на місяць. Його можна мити вручну з неагресивним миючим засобом або в посудомийній машині при низькій температурі та швидкому циклі. Потягніть за пружинну ручку, щоб зняти.

Коли потрібно замінити вугільний фільтр?

Вугільний фільтр потрібно замінювати кожні 4 місяці максимум (або коли загориться індикатор насичення). Його не можна чистити та відновлювати. Поверніть за годинниковою стрілкою для встановлення та проти годинникової для зняття.

Як скинути індикатор насичення фільтрів?

Після очищення або заміни фільтра натисніть кнопку 3 (таймер) і тримайте, поки індикатор не згасне. Це скидає сигнал.

Що робити, якщо витяжка не працює?

Перевірте електроживлення (відсутність відключення) і чи вибрано швидкість. Якщо проблема не зникає, вимкніть вилку на 5 секунд, потім увімкніть. За потреби зверніться до сервісного центру.

Як використовувати таймер?

Натисніть кнопку 3 (таймер), щоб активувати відкладене вимкнення на 5 хвилин. Витяжка автоматично вимкнеться після цього часу. Відповідний індикатор блимає.

Чи можна використовувати витяжку без вугільного фільтра?

Так, якщо витяжка встановлена у витяжному варіанті (відведення назовні), вугільний фільтр не потрібен. У фільтрувальному варіанті він обов'язковий. Зніміть вугільний фільтр, якщо переходите на витяжний режим.

Як замінити світлодіодні лампи?

Світлодіодні лампи повинні замінюватися в авторизованому сервісному центрі. Не намагайтеся замінити їх самостійно. Перед будь-яким втручанням вимкніть прилад з мережі.

Які можливі режими відведення?

Витяжка може працювати у витяжному варіанті (відведення назовні через повітропровід) або у фільтрувальному варіанті (рециркуляція повітря в приміщенні). Для фільтрувального варіанту потрібен набір аксесуарів з вугільним фільтром.

Як активувати функцію безпеки?

Витяжка оснащена датчиком температури, який автоматично активує її при сильному підвищенні тепла. Жодних ручних дій не потрібно. Індикатор блимає в режимі безпеки.

ПОСІБНИК КОРИСТУВАЧА HHVP64FALK HOTPOINT

⚠️ ЗАГАЛЬНА БЕЗПЕКА

ВИТЯЖКА ЧИ РЕЦИРКУЛЯЦІЯ?

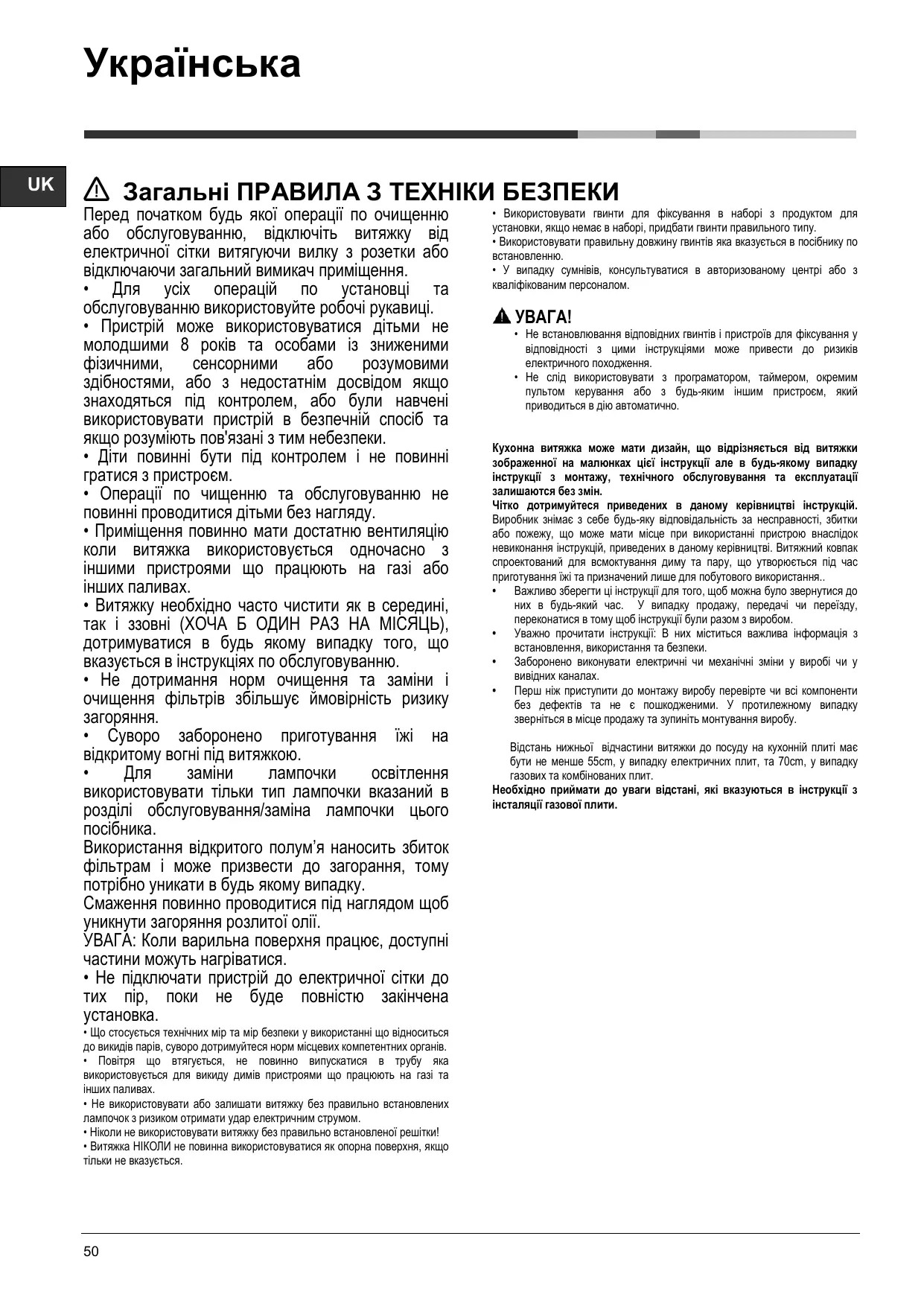

⚠️ ЗАГАЛЬНІ ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ

Перед початком будь-якої операції з очищення або обслуговування відключіть витяжку від електричної мережі, витягнувши вилку з розетки або відключивши загальний вимикач приміщення.

• Для всіх операцій з установки та обслуговування використовуйте робочі рукавиці.

Пристрій може використовуватися дітьми віком від 8 років та особами зі зниженими фізичними, сенсорними або розумовими здібностями, або з недостатнім досвідом, якщо вони перебувають під контролем або були навчені безпечному використанню пристрою та розуміють пов'язані з цим небезпеки.

Діти повинні бути під контролем і не повинні гратися з пристроєм.

Операції з чищення та обслуговування не повинні проводитися дітьми без нагляду.

Приміщення повинно мати достатню вентиляцію, коли витяжка використовується одночасно з іншими пристроями, що працюють на газі або інших видах палива.

Витяжку необхідно часто чистити як зсередини, так і ззовні (ЩОНАЙМЕНШЕ ОДИН РАЗ НА МІСЯЦЬ), дотримуючись інструкцій з обслуговування.

Недотримання норм очищення, заміни та очищення фільтрів збільшує ймовірність ризику загоряння.

Суворо заборонено приготування їжі на відкритому вогні під витяжкою.

Для заміни лампочки освітлення використовуйте тільки тип лампочки, вказаний у розділі обслуговування/заміна лампочки цього посібника.

Використання відкритого полум'я пошкоджує фільтри і може призвести до загоряння, тому цього слід уникати в будь-якому випадку.

Смаження повинно проводитися під наглядом, щоб уникнути загоряння розлитої олії.

УВАГА: Коли варильна поверхня працює, доступні частини можуть нагріватися.

- Не підключайте пристрій до електричної мережі, поки не буде повністю завершено встановлення.

- Щодо технічних заходів та заходів безпеки, пов'язаних з викидами парів, суворо дотримуйтесь норм місцевих компетентних органів.

- Повітря, що втягується, не повинно випускатися в трубу, яка використовується для викиду димів пристроями, що працюють на газі та інших видах палива.

- Не використовуйте та не залишайте витяжку без правильно встановлених лампочок, оскільки це може призвести до удару електричним струмом.

- Ніколи не використовуйте витяжку без правильно встановленої решітки!

- Витяжку НІКОЛИ не можна використовувати як опорну поверхню, якщо це не вказано.

- Використовуйте гвинти для кріплення, що входять у комплект, для встановлення; якщо їх немає в комплекті, придбайте гвинти правильного типу.

- Використовуйте правильну довжину гвинтів, яка вказана в посібнику зі встановлення.

- У разі сумнівів звертайтеся до авторизованого сервісного центру або кваліфікованого персоналу.

⚠️ УВАГА!

• Невстановлення відповідних гвинтів і кріпильних пристроїв відповідно до цих інструкцій може призвести до ризиків електричного походження.
• Не використовуйте з програматором, таймером, окремим пультом керування або будь-яким іншим пристроєм, що вмикається автоматично.

Кухонна витяжка може мати дизайн, що відрізняється від витяжки, зображеної на малюнках цієї інструкції, але в будь-якому випадку інструкції з монтажу, технічного обслуговування та експлуатації залишаються без змін.

Чітко дотримуйтеся інструкцій, наведених у цьому посібнику. Виробник знімає з себе будь-яку відповідальність за несправності, збитки або пожежу, що можуть виникнути при використанні пристрою внаслідок невиконання інструкцій, наведених у цьому посібнику. Витяжний ковпак спроектований для всмоктування диму та пару, що утворюються під час приготування їжі, і призначений лише для побутового використання.

• Важливо зберегти ці інструкції для того, щоб можна було звернутися до них в будь-який час. У випадку продажу, передачі чи переїзду, переконатися в тому, щоб інструкції були разом з виробом.
• Уважно прочитати інструкції: в них міститься важлива інформація з встановлення, використання та безпеки.
• Заборонено виконувати електричні чи механічні зміни у виробі чи у вивідних каналах.
• Перш ніж приступити до монтажу виробу, перевірте, чи всі компоненти без дефектів та не є пошкодженими. У протилежному випадку зверніться в місце продажу та зупиніть монтування виробу.

Відстань нижньої частини витяжки до посуду на кухонній плиті має бути не менше 55 см у випадку електричних плит та 70 см у випадку газових та комбінованих плит.

Необхідно приймати до уваги відстані, які вказуються в інструкції з інсталяції газової плити.

ЕЛЕКТРИЧНЕ ПІД'ЄДНАННЯ

Напруга в електромережі має відповідати вказаним характеристикам на етикетці, яка знаходиться всередині витяжки. Якщо в комплект входить вилка під'єднання в електромережу, то слід під'єднати витяжку до розетки, що відповідає існуючим нормам та знаходиться в доступному місці, що можна виконати й після інсталяції. Якщо ж вилка не входить в комплект (пряме під'єднання в електромережу), або розетка не знаходиться в доступному місці, також і після інсталяції, то слід вмонтувати належний двополюсний вимикач, який забезпечить повне відключення від мережі в умовах перенапруги III категорії, в повній відповідності з правилами інсталяції.

⚠️ УВАГА!

Перед тим як знову підключити витяжку до електромережі і перевірити правильність роботи, завжди контролюйте, щоб шнур мережі був змонтований вірно.

Заміна електрокабеля

Витяжний ковпак має спеціальний провід живлення; у випадку пошкодження проводу, замовте його у службі технічного обслуговування.

ВИВІД ПОВІТРЯ

(для виконання з відводом) Під'єднати ковпак до настінної вивідної труби та вивідного отвору з однаковим діаметром виходу повітря (з'єднуючий фланець).

Використання настінних вивідних труб та отворів з меншим діаметром приведе до зменшення ефективності всмоктування та значного збільшення рівня шуму.

Тому ми знімаємо з себе будь-яку відповідальність за вищесказане.

! Використовуйте найкоротший витяжний канал.

! Використовуйте витяжний канал з найменшою кількістю поворотів (максимальний кут повороту: 90°).

! Уникайте різких змін площі перерізу витяжного каналу.

! Підприємство знімає з себе будь-яку відповідальність, якщо дійсні

З РЕЦИРКУЛЯЦІЄЮ ЧИ З ВІДВОДОМ

! Ваша витяжка готова до використання в режимі відводу.

Для того щоб використовувати витяжку в режимі рециркуляції необхідно встановити ДОДАТКОВИЙ КОМПЛЕКТ.

Перевірте на перших сторінках даного посібника, чи входить ДОДАТКОВИЙ КОМПЛЕКТ у поставку або його необхідно придбати окремо.

Примітка: Якщо входить в поставку обладнання, в деяких випадках, додатковий комплект вугільних фільтрів може вже бути встановлений на витяжці.

Інформація щодо переведення витяжки з режиму відведення в режим рециркуляції вже входить у даний посібник.

Виконання з відводом

Пари виводяться назовні через вивідну трубу, закріплену до фланця з'єднання.

⚠️ УВАГА!

Вивідна труба не постачається, тому необхідно придбати її окремо.

Діаметр вивідної труби повинен відповідати діаметру з'єднувального кільця.

⚠️ УВАГА!

Якщо витяжний ковпак має вугільні фільтри, то їх треба зняти.

Виконання з рециркуляцією

Втягнуте повітря знежирюється та очищується та знову повертається в приміщення. Для того, щоб використовувати ковпак у цьому режимі, необхідно встановити додаткову систему фільтрів з активованим вугіллям.

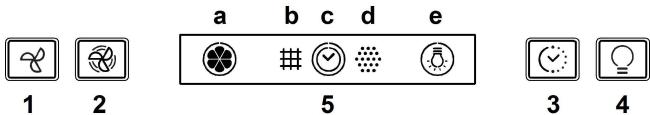

КОМАНДИ

Витяжка обладнана панеллю команд з контролем швидкості витягування та контролем світла для освітлення варильної поверхні.

1. Кнопка ВИМК. / Кнопка зменшення швидкості (потужності тяги)
2. Кнопка УВІМК. / Кнопка збільшення швидкості (потужності тяги)

Примітка. Висока швидкість (потужність) витяжки вмикається на час і триває 5 хвилин (індикатор с блимає); після цього витяжка повертається до швидкості (потужності) 2.

1. Кнопка УВІМК./ВІМК. таймера: затримує вимкнення вибраної швидкості обертів (потужності тяги) на 5 хвилин.

Примітка. Ця кнопка також використовується для функції вимкнення індикатора забруднення фільтра.

1. Кнопка УВІМК./ВИМК. освітлення
2. Дисплей, що показує:

a. Швидкість (потужність тяги) витяжки: індикатор обертається залежно від вибраної швидкості (потужності тяги) витяжки. Запобіжна функція: індикатор блимає. b. Забруднення жирового фільтра: вмикається у разі необхідності обслуговування фільтра. с. Таймер d. Забруднення вугільного фільтра: вмикається у разі необхідності обслуговування фільтра.

Примітка. Як правило, ця функція відключена; її слід активувати тільки в тому випадку, якщо витяжка використовується у режимі рециркуляції (зі встановленим вугільним фільтром).

Для цього виконайте такі дії:

- вимкніть витяжку;

• одночасно натисніть і утримуйте кнопки 1 і 3 до тих пір, поки індикатор не перестане блимати (індикатор вимкнено) і горітиме постійно (індикатор активовано);
• відпустіть кнопки.

Щоб відключити цю функцію, повторіть цю процедуру: індикатор перестане горіти постійно (індикатор активовано), а натомість почне блимати (індикатор вимкнено).

e. Освітлення

Запобіжна функція

Витяжка обладнана датчиком, який у випадку різкого підвищення температури активує роботу приладу, поки температура значно не знизиться.

Вимкнення індикатора забруднення фільтра

Після обслуговування фільтра натисніть і утримуйте кнопку 3 до тих пір, поки індикатор не згасне.

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

Чищення

Для чистки використовуйте ЛИШЕ спеціальну серветку, намочену нейтральним рідким миючим засобом. НЕ ВИКОРИСТОВУЙТЕ ЗАСОБІВ АБО ІНСТРУМЕНТІВ ДЛЯ ОЧИЩЕННЯ!

Не використовуйте засоби що мають абразивні матеріали. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Периметрична панель всмоктування

Чистити зовнішню панель всмоктування з такою ж частотою, як і жировий фільтр, використовуючи серветку та неконцентрований миючий засіб. Ніколи не використовувати абразивні речовини.

Обслуговування жирових фільтрів

Затримує жирові сполуки, що виникають під час приготування їжі.

Повинен чиститися один раз на місяць (або коли система індикації переповнення фільтрів, якщо вона є у вашій моделі, вказує на таку необхідність), з використанням неагресивних миючих засобів вручну або в посудомийній машині при низькій температурі та короткому циклі.

При митті в посудомийній машині може мати місце деяке знебарвлення фільтра, проте його фільтруючі характеристики залишаються незмінними.

Для зняття фільтра затримки жиру потягніть на себе пружинну ручку відчеплення фільтра.

Обслуговування вугільного фільтра. Вбирає неприємні запахи кухні.

Насиченість вугільного фільтра перевіряється після більш або менш довгого використання в залежності від типу плити та регулярності чищення жиропоглинаючого фільтра. У будь-якому випадку необхідно заміняти картридж принаймні через кожні чотири місяці (або коли система індикації насиченості фільтрів – якщо така передбачена у вашій моделі - вказує на таку необхідність).

НЕ підлягає миттю чи поновленню.

Круглий вугільний фільтр

Прикласти фільтри по обидві сторони для покриття захисних решіток ротора двигуна, після чого повернути фільтр за годинниковою стрілкою.

Для зняття - повернути фільтр проти годинникової стрілки.

Відключити прилад від електромережі.

Увага! Перш ніж торкатися ламп, необхідно впевнитися, що вони охололи. Витяжка обладнана системою освітлення на основі технології діодів (LED). ДІОДИ забезпечують оптимальне освітлення, тривалість їх у 10 разів вища від звичайних лампочок та дають 90% економії електроенергії.

Для заміни ламп звертайтеся до авторизованого сервісного центру.

Цей виріб промарковано відповідно до Європейської директиви 2012/19/ЄС щодо утилізації електричного та електронного обладнання (WEEE). Правильно утилізуючи цей виріб, ви допоможете запобігти потенційним негативним наслідкам для навколишнього середовища та здоров'я людей, які могли б виникнути в іншому випадку.

Символ на виробі або в супровідних документах вказує, що цей виріб не можна утилізувати як звичайні побутові відходи. Його слід здавати до відповідного пункту прийому електричного та електронного обладнання для подальшої переробки. Утилізація повинна виконуватися згідно з місцевими правилами поводження з відходами. Для отримання детальнішої інформації про правила поводження з такими виробами, їх утилізацію та переробку звертайтеся до місцевих органів влади, служби з утилізації відходів або до магазину, де ви придбали цей виріб.

Прилад спроектовано, випробувано та виготовлено відповідно до:

- Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Експлуатаційні характеристики: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Поради щодо правильної експлуатації та зниження впливу на навколишнє середовище: вмикайте витяжку на мінімальну швидкість перед початком приготування їжі та залишайте її працювати на кілька хвилин після завершення. Збільшуйте швидкість лише за наявності великої кількості диму та пари, а режим посиленого всмоктування використовуйте лише в крайніх випадках. Для підтримання високої ефективності видалення запахів за потреби замінюйте вугільний(і) фільтр(и). Для підтримання високої ефективності жирового фільтра за потреби очищуйте жировий(і) фільтр(и). Використовуйте максимальний діаметр системи повітроводів, зазначений в інструкції, для оптимізації ефективності та мінімізації шуму.

НЕСПРАВНОСТІ

Якщо щось працює неправильно, перш ніж звертатися до служби технічного обслуговування, виконайте наступні прості перевірки:

• Якщо витяжка не працює, перевірте:
• Чи не перервано подачу електроенергії. - Чи вибрано будь-яку швидкість.
• Якщо витяжка працює погано, перевірте:
• Чи достатня вибрана швидкість двигуна для кількості диму та пари.
• Чи достатньо провітрюється кухня, щоб витяжка могла забирати повітря.
• Чи не відпрацьований вугільний фільтр (витяжка в режимі рециркуляції повітря).
• Якщо витяжка вимкнулася в ході нормальної роботи: перевірити:
• Чи не було перервано подачу струму.
• Чи не спрацював однополюсний вимикач апарату.

У разі можливих збоїв у роботі, перед тим як звернутися до служби технічного обслуговування, відключити від електроживлення апарат мінімум на 5 секунд, виймаючи вилку і потім знову під'єднати його. Якщо аномалія в роботі продовжує існувати, звернутися в службу техобслуговування.

ТЕХНІЧНІ ДАНІ

Модель	Висота (cm)	Ширина (cm)	Глибина (cm)	вивідної труби (cm)
HHVP 6.4F AL K/1	69 -104	59,5	15	15-12,5-12

Дивись табличку характеристики для повного поглинання та поглинання лампи.

Комплектуючі, не входять у комплект деталей до виробу

Імпортер: ТОВ "Індезіт Україна" Україна, 01001, Київ, пров. Музейний, 4
