HHVP64FALK - Okap kuchenny HOTPOINT - Bezpłatna instrukcja obsługi

Rodzaj produktu	Okap kuchenny
Marka	HOTPOINT
Model	HHVP64FALK
Wysokość	69 - 104 cm (regulowana)
Szerokość	59,5 cm
Głębokość	15 cm
Średnica wylotu powietrza	15 cm (możliwość redukcji do 12,5 lub 12 cm)
Zasilanie elektryczne	Patrz tabliczka znamionowa (zazwyczaj 220-240 V)
Całkowita moc pobierana	Patrz tabliczka znamionowa
Oświetlenie	LED, wymiana przez autoryzowany serwis
Liczba prędkości ssania	3 prędkości + boost czasowy (5 min)
Rodzaj sterowania	Przyciski elektroniczne z wyświetlaczem i timerem
Filtr tłuszczowy	Metalowy, zmywalny w zmywarce (1 raz w miesiącu)
Filtr węglowy	Wymiana co maksymalnie 4 miesiące, niezmywalny
Tryb odprowadzania	Wyciągowy lub pochłaniający (do wersji pochłaniającej wymagany zestaw akcesoriów)
Czujnik bezpieczeństwa	Tak (aktywacja przy wysokiej temperaturze)
Minimalna odległość nad płytą grzejną	55 cm (kuchenka elektryczna) lub 70 cm (gazowa/mieszana)
Konserwacja	Miesięczne czyszczenie wilgotną ściereczką i neutralnym detergentem
Ochrona środowiska	Recykling zgodnie z dyrektywą WEEE 2012/19/UE

Często zadawane pytania - HHVP64FALK HOTPOINT

Jaka jest minimalna odległość między okapem a płytą grzejną?

Minimalna odległość wynosi 55 cm dla kuchenki elektrycznej i 70 cm dla kuchenki gazowej lub mieszanej. Należy bezwzględnie przestrzegać tej odległości ze względów bezpieczeństwa.

Jak czyścić filtr tłuszczowy?

Filtr tłuszczowy należy czyścić raz w miesiącu. Można go myć ręcznie delikatnym detergentem lub w zmywarce w niskiej temperaturze i krótkim cyklu. Aby zdemontować, pociągnij za sprężynowy uchwyt.

Kiedy należy wymienić filtr węglowy?

Filtr węglowy należy wymieniać maksymalnie co 4 miesiące (lub gdy zapali się wskaźnik nasycenia). Nie nadaje się do czyszczenia ani regeneracji. Aby zamontować, obróć go zgodnie z ruchem wskazówek zegara, a aby zdjąć - przeciwnie.

Jak zresetować wskaźnik nasycenia filtrów?

Po wyczyszczeniu lub wymianie filtra naciśnij przycisk 3 (timer) i przytrzymaj go, aż wskaźnik zgaśnie. Spowoduje to zresetowanie sygnału.

Co zrobić, jeśli okap nie działa?

Sprawdź zasilanie elektryczne (brak przerwy) i czy wybrano prędkość. Jeśli problem nie ustąpi, odłącz wtyczkę na 5 sekund, a następnie podłącz ponownie. W razie potrzeby skontaktuj się z serwisem.

Jak korzystać z timera?

Naciśnij przycisk 3 (timer), aby aktywować opóźnione wyłączenie po 5 minutach. Okap wyłączy się automatycznie po tym czasie. Odpowiednia kontrolka miga.

Czy mogę używać okapu bez filtra węglowego?

Tak, jeśli okap jest zainstalowany w wersji wyciągowej (odprowadzanie na zewnątrz), filtr węglowy nie jest wymagany. W wersji pochłaniającej jest niezbędny. W razie przejścia na tryb wyciągowy usuń filtr węglowy.

Jak wymienić lampy LED?

Lampy LED muszą być wymieniane przez autoryzowany punkt serwisowy. Nie próbuj ich wymieniać samodzielnie. Przed jakąkolwiek interwencją odłącz urządzenie od zasilania.

Jakie są możliwe tryby odprowadzania?

Okap może pracować w wersji wyciągowej (odprowadzanie na zewnątrz przez kanał) lub w wersji pochłaniającej (recyrkulacja powietrza w pomieszczeniu). Do wersji pochłaniającej wymagany jest zestaw akcesoriów z filtrem węglowym.

Jak włączyć funkcję bezpieczeństwa?

Okap jest wyposażony w czujnik temperatury, który uruchamia go automatycznie w przypadku silnego wzrostu temperatury. Nie wymaga ręcznej interwencji. W trybie bezpieczeństwa kontrolka miga.

INSTRUKCJA OBSŁUGI HHVP64FALK HOTPOINT

- Przed każdym rozpoczęciem czyszczenia lub konserwacji należy odłączyć okap od zasilania elektrycznego poprzez wyciągnięcie wtyczki lub odłączenie głównego bezpiecznika pomieszczenia.

- W trakcie wykonywania wszystkich prac instalacyjnych i konserwacyjnych należy używać rękawice robocze.

- Urządzenie może być używane przez dzieci w wieku nie niższym niż 8 lat oraz osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej lub pozbawione doświadczenia czy niezbędnej wiedzy, pod warunkiem, że pozostaną pod nadzorem lub zostaną poinstruowane o bezpiecznym używaniu urządzenia i zrozumieją niebezpieczeństwa z nim związane. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.

- Czyszczenie i konserwacja nie może być wykonywana przez dzieci pozostawione bez opieki.

- Pomieszczenie, w którym zainstalowany jest okap powinno posiadać odpowiednią wentylację, kiedy jest on używany jednocześnie z innymi urządzeniami zasilanymi gazem lub innymi paliwami.

- Okap powinien być często czyszczony zarówno wewnętrznie jak i na zewnątrz (PRZYNAJMNIEJ RAZ NA MIESIĄC), należy bezwzględnie przestrzegać wskazówek zawartych w instrukcji konserwacji. Nieprzestrzeganie zasad czyszczenia okapu oraz wymiany i czyszczenia filtrów może spowodować ryzyko powstania pożaru.

- Jest surowo zabronione przygotowywanie posiłków z płomieniem pod okapem.

- Aby wymienić lampkę należy użyć wyłącznie ten rodzaj lampki, który został wskazany w rozdziale konserwacja/wymiana lampki w niniejszej instrukcji.

Używanie wolnego płomienia jest szkodliwe dla filtrów i może spowodować pożary, dlatego należy tego unikać w każdym przypadku.

Smażenie musi być wykonywane pod kontrolą, aby uniknąć zapalenia się rozgrzanego oleju.

UWAGA: Kiedy powierzchnia do gotowania jest włączona dostępne części okapu mogą sią rozgrzać.

- Nie podłącać urządzenia do sieci elektrycznej dopóki instalacja nie zostanie całkowicie zakończona.

- Jeśli chodzi o normy techniczne i bezpieczeństwa, których należy przestrzegać podczas wydalania oparów należy rygorystycznie przestrzegać zasad przewidzianych w regulaminie właściwych organów lokalnych.

- Zasysane powietrze nie może być przekazane do kanału używanego do wydalania oparów wytworzonych przez urządzenia spalania gazów lub innych paliw.

- Nie należy używać ani pozostawiać okapu pozbawionego poprawnie zamontowanych lampek w związku z możliwością porażenia prądem.

- Nigdy nie używać okapu bez poprawnie zamontowanej kratki!

- Okap nie może być NIGDY używany jako płaszczyzna oparcia, o ile nie zostało to wyraźnie wskazane.

• Należy używać do instalacji wyłącznie śrub mocujących będących na wyposażeniu z produktem lub jeśli ich nie ma na wyposażeniu, zakupić właściwy rodzaj śrub.
• Używać śrub o odpowiedniej długości, które są opisane w Przewodniku do instalacji.
• W razie wątpliwości, skontaktować się z odnośnym autoryzowanym centrum obsługi lub z wykwalifikowanym personelem.

⚠ UWAGA!

• Niezainstalowanie śrub i urządzeń mocujących zgodnie z instrukcją może spowodować zagrożenia natury elektrycznej.
• Nie stosować w połączeniu z oddzielnym programatorem, timerem, zdalnym sterowaniem lub każdym innym urządzeniem, które uaktywnia się automatycznie.

Okap może różnić się pod względem wyglądu od okapu przedstawionego na rysunkach niniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji i montażu pozostają niezmienione.

Przy przeprowadzaniu instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji. Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji. Okap służy do zasysania oparów kuchennych i jest przeznaczony wyłącznie do użytku domowego.

• Należy zachować instrukcję obsługi aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży urządzenia lub przeprowadzki, należy upewnić się, że dołączono do niego instrukcję obsługi.
• Uważnie zapoznać się z treścią instrukcji obsługi, która dostarcza dokładne informacje dotyczące instalacji, użytkowania i pielęgnacji urządzenia.
• Nie dokonywać zmian elektrycznych czy mechanicznych w urządzeniu lub na przewodach odprowadzających.
• Przed przystąpieniem do montażu urządzenia należy sprawdzić czy któraś z jego części składowych nie jest uszkodzona. Jeśli tak, należy skontaktować się ze sprzedawcą i zaprzestać kontynuowania instalacji.

Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 55cm w przypadku kuchenek elektrycznych i nie mniej niż 70cm w przypadku kuchenek gazowych lub typu mieszanego.

Jeżeli w instrukcji instalacji kuchni gazowej podana jest większa odległość, należy dostosować się do takich wskazań.

POŁĄCZENIE ELEKTRYCZNE

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu, również po zakończonej instalacji. Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu, również po zakończonej instalacji, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwia całkowite odcięcie od sieci elektrycznej w warunkach nadprądowych kategorii III, zgodnie z zasadami instalacji.

UWAGA!

Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności jego działania należy się zawsze upewnić, czy przewód zasilający jest prawidłowo zamontowany.

Wymiana kabla zasilającego

Okap jest wyposażony w specjalny przewód zasilający.

W razie uszkodzenia tego przewodu, należy go zamówić w biurze obsługi serwisowej.

ODPROWADZANIE POWIETRZA

(dla wersji zasysających)

Podłączyć okap do przewodu wentylacyjnego rurą odprowadzającą o średnicy odpowiadającej rozmiarowi wylotu z okapu (kołnierz łączeniowy).

Użycie przewodów o mniejszym przekroju powoduje zmniejszenie zdolności zasysania oraz drastyczne zwiększenie hałaśliwości okapu.

Producent, zatem, nie ponosi żadnej odpowiedzialności za ten stan.

! Używać jak najkrótszego przewodu.

! Używać przewodu o jak najmniejszej liczbie zagięć (maksymalny kąt zagięcia: 90°).

! Unikać radykalnych zmian przekroju przewodu.

! Producent nie ponosi żadnej odpowiedzialności w przypadku nieprzestrzegania powyższych norm.

FILTRUJĄCY CZY ZASYSAJĄCY?

! Wasz okap gotowy jest do użytkowania w wersji zasysającej.

Aby używać okapu w wersji filtrującej, należy zainstalować odpowiedni KOMPLET AKCESORIÓW.

Sprawdzić na pierwszych stronach niniejszej instrukcji, czy KOMPLET AKCESORIÓW jest dostarczany na wyposażeniu, czy też należy go zakupić oddzielnie.

Uwaga: Jeśli znajduje się na wyposażeniu, to w niektórych przypadkach dodatkowy system filtrowania na bazie aktywnego węgla mógłby być już zainstalowany na okapie.

Informacje dotyczące transformacji okapu z wersji zasysającej na wersję filtrującą zostały umieszczone w niniejszej instrukcji.

Wersja zasysająca

Opary są usuwane na zewnątrz rurą odprowadzającą zamocowaną do kołnierza łączeniowego.

UWAGA!

Rura odprowadzająca nie jest dostarczona w komplecie z urządzeniem i należy ją zakupić.

Średnica rury odprowadzającej musi być równa średnicy kołnierza łączeniowego.

UWAGA!

Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one zostać zdjęte.

Wersja filtrująca

Aby używać okapu w tej wersji, należy zainstalować filtr węglowy.

Można go kupić u sprzedawcy.

Zasysane powietrze jest oczyszczane z tłuszczu i zapachów, zanim zostanie zwrócone do pomieszczenia przez kratki w górnej osłonie komina.

KOMENDY

Okap jest wyposażony w panel sterowania z regulacją prędkości turbiny zasysającej oraz włącznikiem oświetlenia przestrzeni roboczej pod okapem.

1

2

4

1. OFF / Klawisz redukcji prędkości (mocy) zasysania
2. ON / Klawisz zwiększenia prędkości (mocy) zasysania

Uwaga: prędkość (moc) zasysania intensywnego jest ustawiana czasowo i trwa 5 minut (lampka c migocze); po ich upływie okap wraca do prędkości (mocy) zasysania 2.

1. Klawisz ON/OFF timer: opóźnia o 5 minut dezaktywację wybranej prędkości (mocy) zasysania.

Uwaga: Klawisz ten jest używany również do funkcji "Reset sygnalizacji nasycenia filtra".

1. Klawisz ON/OFF oświetlenia
2. Wyświetlacz prezentuje:

a. Prędkość (moc) zasysania: wskaźnik obraca się na podstawie wybranej prędkości (mocy) zasysania.

Funkcja bezpieczeństwa: lampka migocze.

b. Nasycenie filtra przeciwtłuszczowego: włącza się, kiedy wymagana jest konserwacja filtra. c. Timer. d. Nasycenie filtra aktywnego węgla: włącza się, kiedy wymagana jest konserwacja filtra.

Uwaga: funkcja ta normalnie jest wyłączona i jest aktywowana tylko wtedy, gdy okap jest używany w wersji filtrującej (z zamontowanym filtrem węglowym).

W tym celu należy postępować w następujący sposób:

- Wyłączyć okap.

• Wcisnąć jednocześnie klawisze 1 i 3 i dociskać je dopóki lampka nie przestanie migotać (lampka dezaktywowana) i włącza się na stałe oświetlenie (lampka aktywowana).
• Zwolnić klawisze. Aby dezaktywować, należy powtórzyć procedurę: lampka przechodzi od światła stałego (lampka aktywowana) do migania (lampka dezaktywowana).

e. Oświetlenie.

Funkcja bezpieczeństwa

Okap ma czujnik, który w razie nagłego wzrostu temperatury aktywuje zasysanie aż do momentu, w którym temperatura zacznie znacznie spadać.

Reset sygnalizacji nasycenia filtra

Po wykonaniu konserwacji filtra, należy wcisnąć klawisz 3 i dociskać go dopóki lampka nie zgaśnie.

KONSERWACJA

Czyszczenie

Do czyszczenia używać WYŁĄCZNIE szmatki nawilżonej płynnymi neutralnymi środkami czyszczącymi. DO CZYSZCZENIA NIE NALEŻY UŻYWAĆ NARZĘDZI ANI PRZYRZĄDÓW! Unikać stosowania produktów zawierających środki ścierne. NIE STOSOWAĆ ALKOHOLU!

Panel zasysania obwodowego

Panel zasysający powinien być czyszczony z taką samą częstotliwością co filtr przeciwłuszczowy, należy użyć szmatki namoczonej w niezbyt stężonym płynnym detergencie. Nie należy nigdy używać substancji ściernych.

Konserwacja filtrów przeciwtłuszczowych

Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

Musi być czyszczony co najmniej raz w miesiącu (lub gdy wskaźnik zanieczyszczenia filtrów – jeżeli wasz model okapu posiada wskaźnik – informuje o konieczności jego wymiany), za pomocą nieagresywnego środka czyszczącego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia.

Podczas mycia w zmywarce metalowy filtr tłuszczowy może się odbarwić, ale nie zmienia się jego charakterystyczne cechy filtrujące.

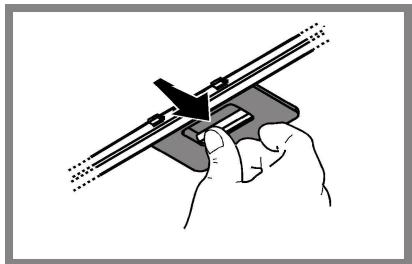

Aby wyjąć filtr tłuszczowy należy pociągnąć za klamkę sprężynową.

Konserwacja filtra węglowego

Zatrzymuje przykre zapachy pochodzące z gotowania.

Nasycenie filtra następuje po mniej lub bardziej długim okresie użytkowania w zależności od rodzaju kuchenki i od regularności z jaką jest wykonywane czyszczenie filtra przeciwłuszczowego. Wład filtra powinien być w każdym razie wymieniony po upływie nie więcej niż czterech miesięcy (lub, gdy wskaźnik nasycenia filtra sygnalizuje konieczność wymiany filtra – jeżeli posiadany model jest wyposażony w taki wskaźnik).

NIE wolno myć lub regenerować filtra.

Filtr węglowy okrągły

Założyć po jednym filtrze z każdego boku tak, aby zakryć ochronną kratkę wirnika silnika, po czym obrócić w kierunku zgodnym z ruchem wskazówek zegara.

Aby zdemontować, obrócić w kierunku przeciwnym do ruchu wskazówek zegara.

Przed przystąpieniem do jakichkolwiek operacji związanych z konserwacją urządzenia, należy odłączyć okap od zasilania energią elektryczną.

Uwaga! Nie dotykać żarówek dopóki są gorące.

Okap zaopatrzony jest w system oświetlenia, który bazuje się na technologii LED.

LED gwarantują optymalne oświetlenie, trwałość 10 razy większą od lamp tradycyjnych i pozwalają zaoszczędzić 90% energii elektrycznej.

Aby wymienić lampy, należy skontaktować się z autoryzowanym centrum obsługi w sprawie części zamiennych.

Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2012/19/EC w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczynią się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.

Symbol — na urządzeniu lub opakowaniu oznacza, że tego produktu nie można traktować jak innych odpadów komunalnych. Należy oddać go do właściwego punktu zbiórki i recyklingu sprzętów elektrycznych i elektronicznych.

Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych urządzeń na środowisko oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Urządzenie zostało zaprojektowane, przetestowane i wyprodukowane zgodnie z następującymi warunkami:

- Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Sugestie dotyczące prawidłowego użytkowania w celu zmniejszenia wpływu na środowisko:

Włączyć okap na minimalne obroty w momencie rozpoczęcia gotowania i zostawić go włączony przez kilka minut po zakończeniu gotowania. Zwiększać obroty jedynie w przypadku dużej ilości dymu i pary oraz używać wysokich obrotów tylko w ekstremalnych sytuacjach. W razie potrzeby wymienić filtr/filtry węglowe, aby utrzymać dobrą skuteczność redukcji zapachów. W razie konieczności wyczyścić filtr/filtry smaru, aby utrzymać dobrą wydajność filtra smaru. Używać maksymalnej średnicy systemu wentylacyjnego wskazanej w niniejszej instrukcji, w celu optymalizacji wydajności i minimalizacji hałasu.

NIEPRAWIDŁOWOŚCI FUNKCJONOWANIA

Jeśli wydaje się, że coś nie działa prawidłowo, przed wezwaniem Serwisu Technicznego, należy wykonać następujące proste kontrole:

- Jeśli okap nie działa:

Sprawdzić czy:

• nie nastąpiło przerwanie dopływu prądu.
• została wybrana jakaś prędkość działania.

- Jeśli okap ma słabą wydajność:

Sprawdzić czy:

• Wybrana prędkość silnika jest wystarczająca dla uwolnionej ilości dymu i oparów.
• Kuchnia jest wystarczająco przewietrzona pozwalając na pobór powietrza.
• Filtr węglowy nie jest zużyty (okap w wersji filtrującej).

- Jeśli okap wyłączy się w trakcie normalnego funkcjonowania:

Sprawdzić czy:

• nie nastąpiło przerwanie dopływu prądu.
• nie wyskoczył główny wyłącznik.

W przypadku ewentualnych nieprawidłowości działania, przed wezwaniem Serwisu Technicznego, należy przez przynajmniej 5 sekund odłączyć urządzenie od zasilania elektrycznego poprzez wyciągnięcie wtyczki, a następnie ponownie je podłączyć. Jeśli nieprawidłowości nadal będą miały miejsce, należy zwrócić się do Serwisu Technicznego.

DANE TECHNICZNE

Model	Wysokosć (cm)	Szerokość (cm)	Głębokość (cm)	∅ rury wydalającej (cm)
HHVP 6.4F AL K/1	69 -104	59,5	15	15-12,5-12

Sprawdź tabliczkę znamionową w temacie całkowitej absorpcji i absorpcji lampy.

Komponenty niebędące na wyposażeniu razem z produktem

⚠️ OSTRZEŻENIA

• Przed jakąkolwiek operacją czyszczenia lub konserwacji, odłącz okap od zasilania elektrycznego, wyjmując wtyczkę lub wyłączając główny wyłącznik w domu.
• Zawsze noś rękawice robocze podczas wszystkich operacji instalacji i konserwacji.
• To urządzenie może być używane przez dzieci w wieku co najmniej 8 lat oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, lub z brakiem doświadczenia i wiedzy, jeśli są one nadzorowane lub zostały poinstruowane na temat bezpiecznego użytkowania urządzenia i rozumieją zagrożenia, które mogą wystąpić podczas użytkowania.
• Dzieci muszą być nadzorowane, aby nie bawiły się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.
• Pomieszczenie musi być wystarczająco wentylowane, gdy okap kuchenny jest używany razem z innymi urządzeniami na gaz lub inne paliwa.
• Okap musi być regularnie czyszczony wewnątrz i na zewnątrz (CO NAJMNIEJ RAZ W MIESIĄCU). Należy jednak przestrzegać tego, co jest wyraźnie określone w instrukcjach konserwacji.
• Nieprzestrzeganie instrukcji dotyczących czyszczenia okapu oraz wymiany i czyszczenia filtrów może spowodować pożar.
• Surowo zabrania się przygotowywania potraw na otwartym ogniu pod okapem.
• Do wymiany żarówki należy używać wyłącznie typu żarówki określonego w rozdziale dotyczącym konserwacji/wymiany żarówki w niniejszej instrukcji.

Używanie otwartego ognia jest szkodliwe dla filtrów i może spowodować pożar, dlatego należy go w każdym przypadku unikać.

Smażenie należy prowadzić pod nadzorem, aby uniknąć zapalenia się przegrzanego oleju.
