Infinity(インフィニティ) Kappa 6、Kappa 8、Kappa 10マリーン・スピーカー - 取扱説明書
お買い上げいただきありがとうございます。
Infinity(インフィニティ)は、商品に期待されるパフォーマンスを簡単な操作で実現するように設計されています。
取扱説明書について
この取扱説明書では、一般的な設置ガイドラインを説明しています。マリーン・オーディオ機器を適切に設置するには、適格な経験が必要なことにご注意ください。適切に設置するための知識やツールをお持ちでない場合は、Infinity(インフィニティ)公認販売店に設置方法について相談されることを強くお勧めいたします。参考のために、すべての説明書と領収書を保管しておいてください。
同梱品
Kappa 6


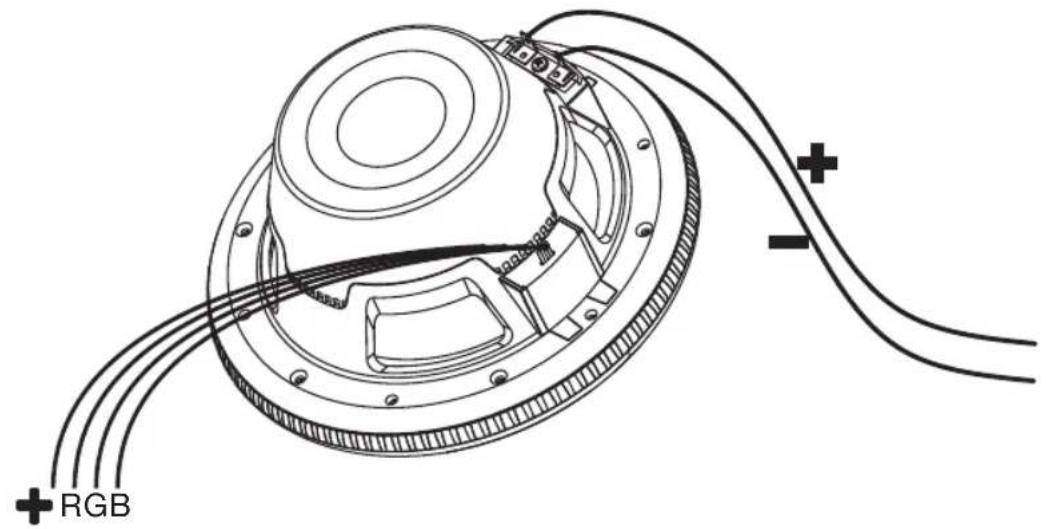

Infinity(インフィニティ)マリーン・スピーカーに信号を送るには、陽電極(+)と負電極(-)のスピーカーワイヤーをソースユニットまたはアンプの適切なスピーカー出力に接続します。必ず、正しい極性を守ってください。


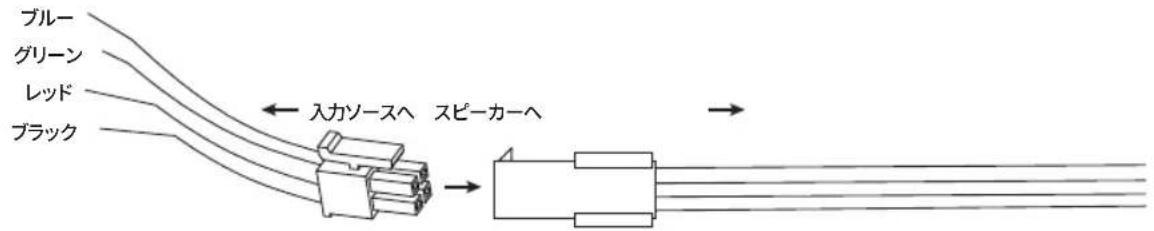

LEDに電力を供給するには、スピーカーと添付の24ゲージブラック(+)、ブルー、グリーン、レッドLEDワイヤーを接続し、対応す12V入力ソースまたはライト・コントローラー(別売)とコネクタを接続します。別のコントローラーを使用する場合は、必ず各ワイヤーを適切な出力に接続してください。
入力ソースに直接LEDを配線する場合は、陽電極(+)端子にブラックのワイヤーを、負電極(-)端子にワイヤーを1本もしくは複数のワイヤーの組み合わせを接続して、LEDの色を選択することができます。
選択する配線の設定に応じて7つの色を選択できます。
| 陽電極(+12V)端子に接続するワイヤー | 負電極(-)端子に接続するワイヤー | 発する色 |
| ブラック | レッドレッド | |
| グリーングリーン | ||
| ブルーブルー | ||
| レッド+グリーンイエロー | ||
| レッド+ブルーパープル | ||
| ブルー+グリーンアクアマリン | ||
| レッド+ブルー+グリーンホワイト |

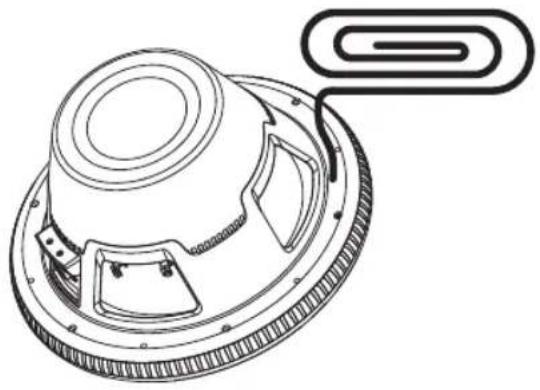

発泡シールを貼る
設置機器に水が入るのを防止し、音響的に適切な密閉を実現するため、スピーカーのフレームに粘着性の発泡シールを貼ってください。

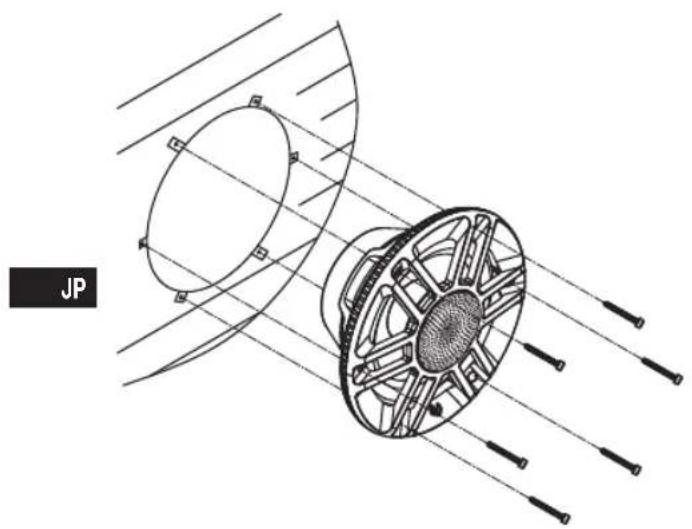

付属のねじを使用してスピーカーを決めた位置に取り付けます。強度の弱い部分に取り付ける必要がある場合は、付属のスピードクリップを使用してください。
注: グラスファイバーに穴を開けてねじを使用する場合は、引っかき傷やひび割れができないようにご注意ください。
Kappa 6 および Kappa 8
ツイーターを別の個所に設置するために取り外す(KAPPA 8のみ)

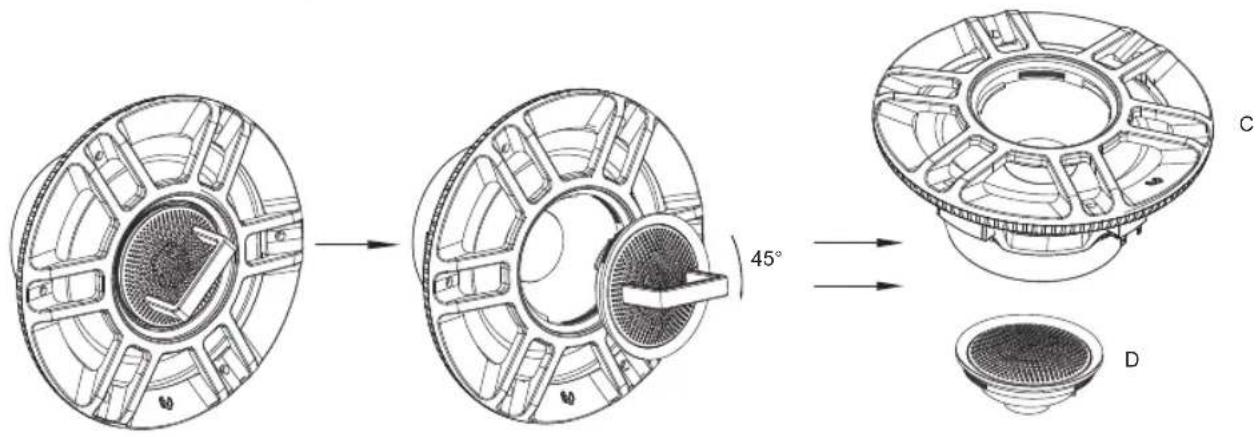

ウーファーのハウジングからツイーターを取り外すには、添付の2ピンツールを使用します。ツイーター・グリルの穴にツールのピンを差し込み、時計回りに45度回転させてツイーターを緩め、取り外します。

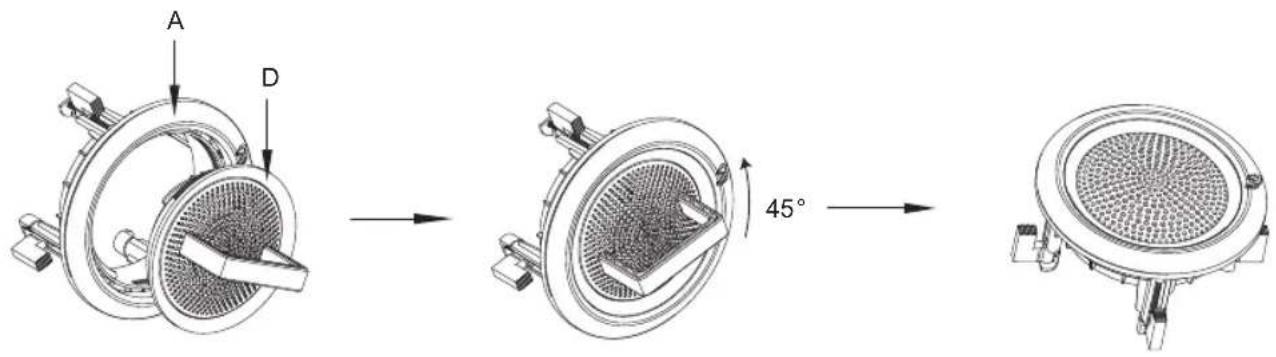

取り付けブラケットとツールを使用してツイーターを取り付け、反時計回りに45度回転させて頂定します。


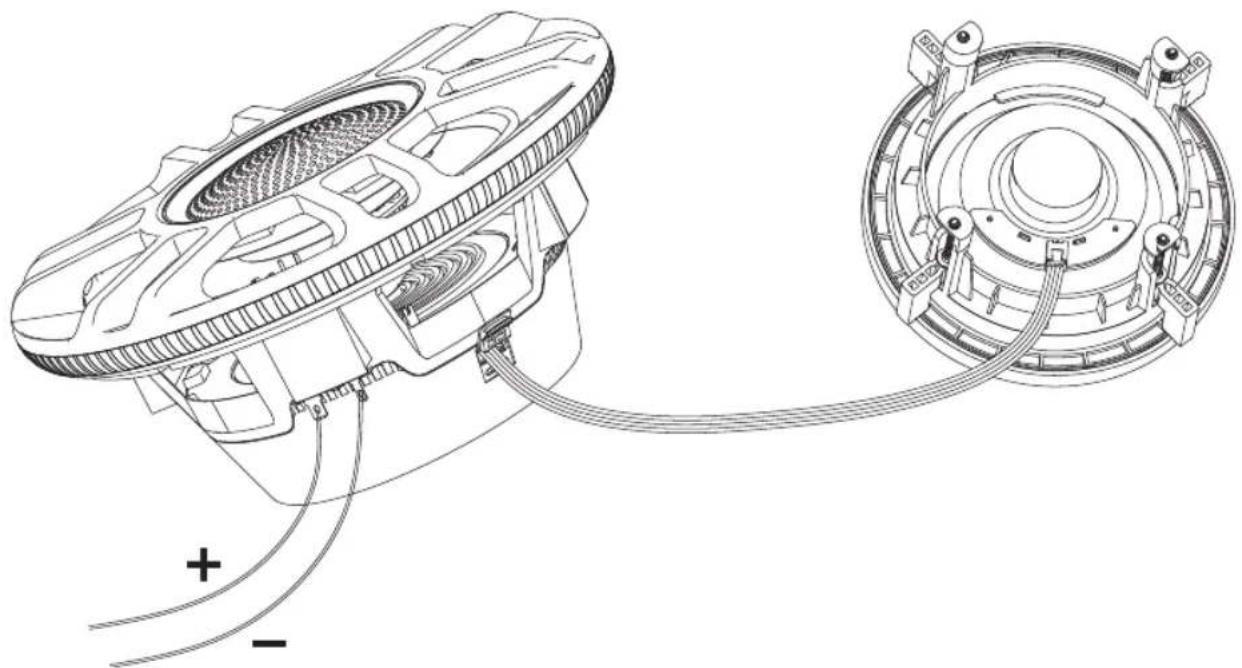

A D 45°ツイーターにオーディオ信号を伝えるには、ウーファーとツイーターが付属のケーブルで接続されていることを確認してください。

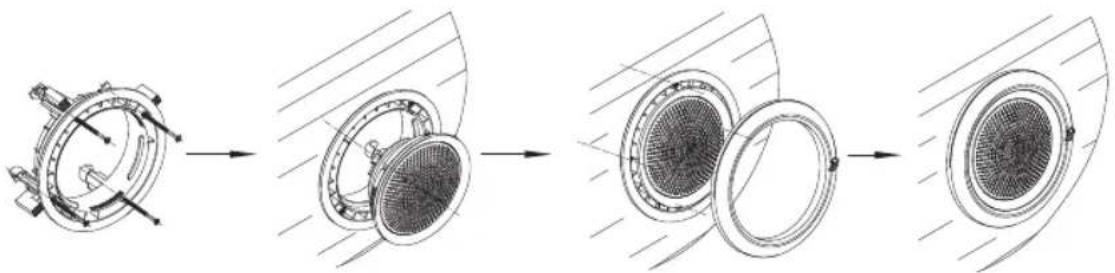

ツイーターを取り付け位置に取り付け、次に止めねじを時計回りに回して取り付けブラケットを締めます。締めすぎないようにご注意ください。取り付けブラケットの上に付属の外輪を固定し、止めねじを隠します。
| 仕様 | Kappa 6 Kappa | 8 Kappa 10 | |
| 連続許容入力 | 100W 200W 300W | ||
| ピーク許容入力 | 300W 500W 900W | ||
| 周波数特性 | 40Hz~25kHz 30Hz | ~22kHz 20Hz~2kHz | |
| 公称インピーダンス | 3Ω* | 3Ω* 2または4Ω | (スイッチを使って選択) |
| 出力音圧レベル | 92dB | 92dB | 89dB |
| 外部直径 | 7-15/32インチ(189.4mm) | 9-1/2インチ(241mm) | 11-5/8インチ(295mm) |
| 取り付けカットアウト直径 | 5-23/32インチ(144.8mm) | ウーファー:7インチ(177.4mm)ツイーター・ブラケット:4-9/16インチ(115.9mm) | 9-9/16インチ(235.6mm) |
| トータル寸法 | 3-21/32インチ(92.5mm) | 4-9/32インチ(108.1mm) | 6-13/32インチ(162.4mm) |
| 埋め込み寸法 | 2-9/16インチ(65mm) | 3-3/16インチ(80.5mm) | 4-7/8インチ(123mm) |
*注：ウーファーを低インピーダンス状態に保つために、アンプに平行で2本以上の配線をしないでください。その結果オーバーヒートし、アンプに損傷を与える可能性があります。
