製品タイプ	マリンツーウェイスピーカー
ブランド	インフィニティ
型番	カッパ8135M
カテゴリー	スピーカー
定格出力	200W
最大出力	500W
周波数特性	30Hz～22kHz
定格インピーダンス	3Ω
能率	92dB
外径	241mm
取付穴径	235.6mm
全高	108.1mm
取付深さ	80.5mm
LED電源	12V DC
使用可能LED色	7色（赤、緑、青、黄、紫、水色、白）
主な機能	可動式ツイーター、RGBイルミネーション、フォームガスケット
お手入れと掃除	柔らかい乾いた布で拭き、研磨剤入りの製品は避けてください
安全上の注意	極性を守り、並列配線は避け、適切なアンプを使用してください
交換部品と修理	取り外し可能なツイーター、接続ケーブル、取付ブラケット、外側リング、ネジ、クイックファスナー、取り外しツール
一般情報	マリン用に設計、埋め込みまたは表面取り付け

よくある質問 - Kappa 8135M INFINITY

インフィニティ カッパ8135Mスピーカーの接続方法は？

スピーカーのプラス（+）ケーブルとマイナス（-）ケーブルをアンプまたはカーオーディオの対応する出力に接続してください。極性を守ってください。LEDについては、黒線を+12Vに接続し、赤、緑、青の線を希望の色に応じてアースに接続します。

このスピーカーはマリン環境で使用できますか？

はい、このスピーカーはマリン用に特別に設計されています。湿気や腐食に耐性があります。付属のフォームガスケットを使用して防水を確保してください。

LEDの色を変更するにはどうすればよいですか？

色は、赤、緑、青の線をアースに接続することで選択します。例えば、赤のみで赤、赤＋緑で黄など。7通りの組み合わせについては取扱説明書の表を参照してください。

アンプの推奨最大出力はどのくらいですか？

定格出力は連続200W、最大500Wです。性能を最適化し損傷を防ぐため、チャンネルあたり200～500W RMSを出力できるアンプを使用してください。

このスピーカーは屋外に設置できますか？

はい、マリン設計のため屋外に設置できます。防水の指示に従い、高圧の水が直接かからないようにしてください。

スピーカーからツイーターを取り外すにはどうすればよいですか？

付属の2ピンツールを使用してください。ツイーターグリルの穴にピンを差し込み、時計回りに45°回して緩め、取り外します。戻すときは、サポートに置き、反時計回りに45°回します。

スピーカーにはどのような工具が付属していますか？

キットには、ツイーター用の2ピンツール、取付ネジ、クイックファスナー、粘着フォームガスケット、ウーファーとツイーター間の接続ケーブルが含まれています。

設置の防水性を確保するにはどうすればよいですか？

取り付ける前に、スピーカーの構造に粘着フォームガスケットを貼り付けてください。これにより、水や空気の侵入を防ぎます。

音が歪んでいる場合はどうすればよいですか？

接続の極性を確認し、総インピーダンスが3Ωを下回らないようにし（並列配線を避ける）、アンプのゲインを下げてクリッピングを防いでください。

スピーカーの掃除方法は？

柔らかい乾いた布でほこりを拭き取ってください。刺激の強い洗剤や高圧の水は使用しないでください。部品を損傷する恐れがあります。

使用説明書 Kappa 8135M INFINITY

Infinity(インフィニティ) Kappa 6、Kappa 8、Kappa 10マリーン・スピーカー - 取扱説明書

お買い上げいただきありがとうございます。

Infinity(インフィニティ)は、商品に期待されるパフォーマンスを簡単な操作で実現するように設計されています。

取扱説明書について

この取扱説明書では、一般的な設置ガイドラインを説明しています。マリーン・オーディオ機器を適切に設置するには、適格な経験が必要なことにご注意ください。適切に設置するための知識やツールをお持ちでない場合は、Infinity(インフィニティ)公認販売店に設置方法について相談されることを強くお勧めいたします。参考のために、すべての説明書と領収書を保管しておいてください。

同梱品

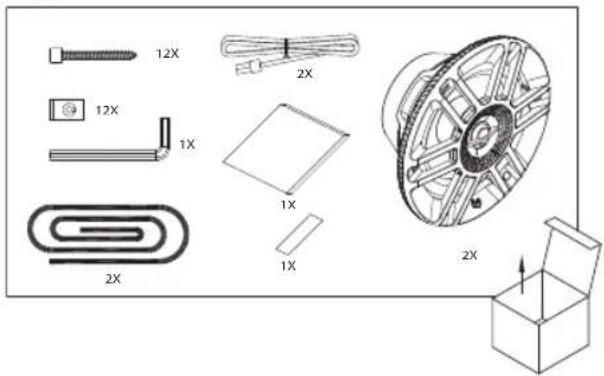

Kappa 6

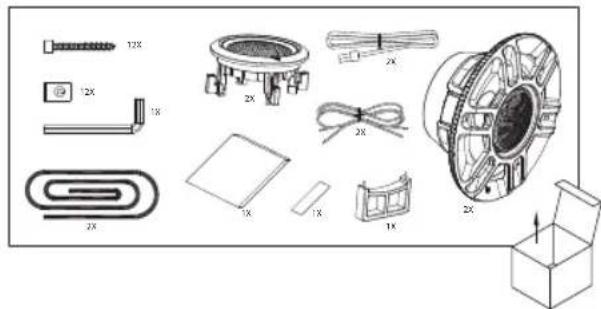

Kappa 8

Infinity(インフィニティ)マリーン・スピーカーに信号を送るには、陽電極(+)と負電極(-)のスピーカーワイヤーをソースユニットまたはアンプの適切なスピーカー出力に接続します。必ず、正しい極性を守ってください。

スピーカーのLED配線

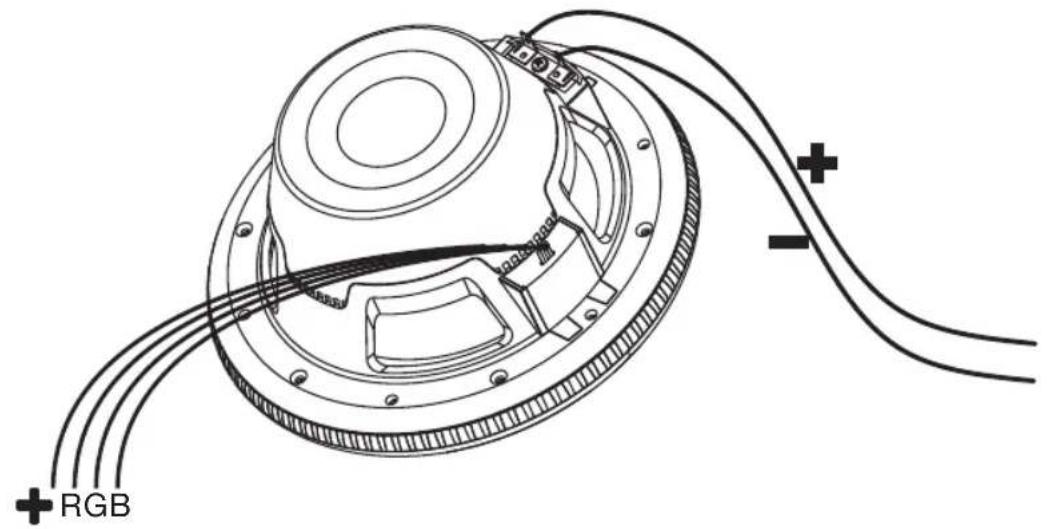

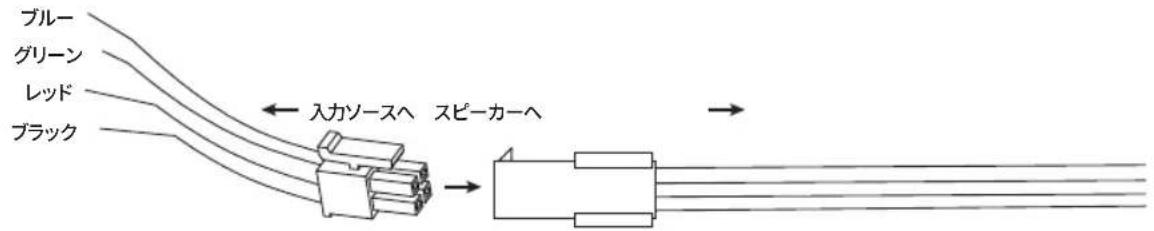

LEDに電力を供給するには、スピーカーと添付の24ゲージブラック(+)、ブルー、グリーン、レッドLEDワイヤーを接続し、対応す12V入力ソースまたはライト・コントローラー(別売)とコネクタを接続します。別のコントローラーを使用する場合は、必ず各ワイヤーを適切な出力に接続してください。

JP

入力ソースに直接LEDを配線する場合は、陽電極(+)端子にブラックのワイヤーを、負電極(-)端子にワイヤーを1本もしくは複数のワイヤーの組み合わせを接続して、LEDの色を選択することができます。

選択する配線の設定に応じて7つの色を選択できます。

陽電極(+12V)端子に接続するワイヤー	負電極(-)端子に接続するワイヤー	発する色
ブラック	レッドレッド
	グリーングリーン
	ブルーブルー
	レッド+グリーンイエロー
	レッド+ブルーパープル
	ブルー+グリーンアクアマリン
	レッド+ブルー+グリーンホワイト

発泡シールを貼る

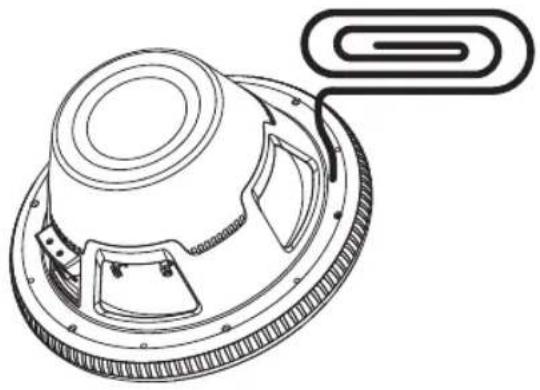

設置機器に水が入るのを防止し、音響的に適切な密閉を実現するため、スピーカーのフレームに粘着性の発泡シールを貼ってください。

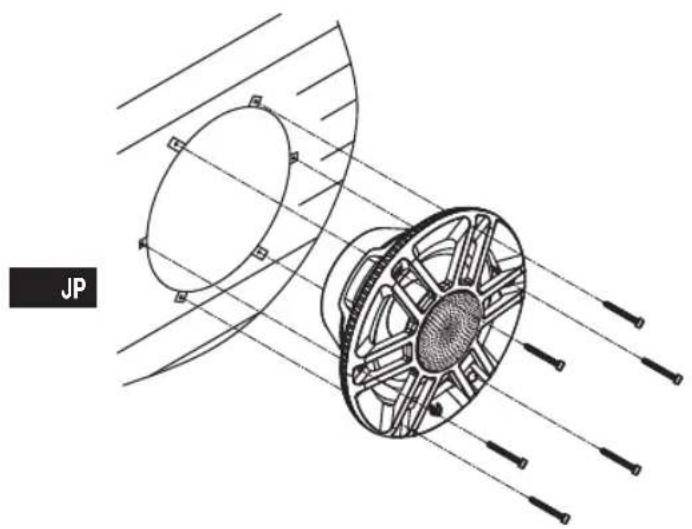

付属のねじを使用してスピーカーを決めた位置に取り付けます。強度の弱い部分に取り付ける必要がある場合は、付属のスピードクリップを使用してください。

注: グラスファイバーに穴を開けてねじを使用する場合は、引っかき傷やひび割れができないようにご注意ください。

Kappa 6 および Kappa 8

ツイーターを別の個所に設置するために取り外す(KAPPA 8のみ)

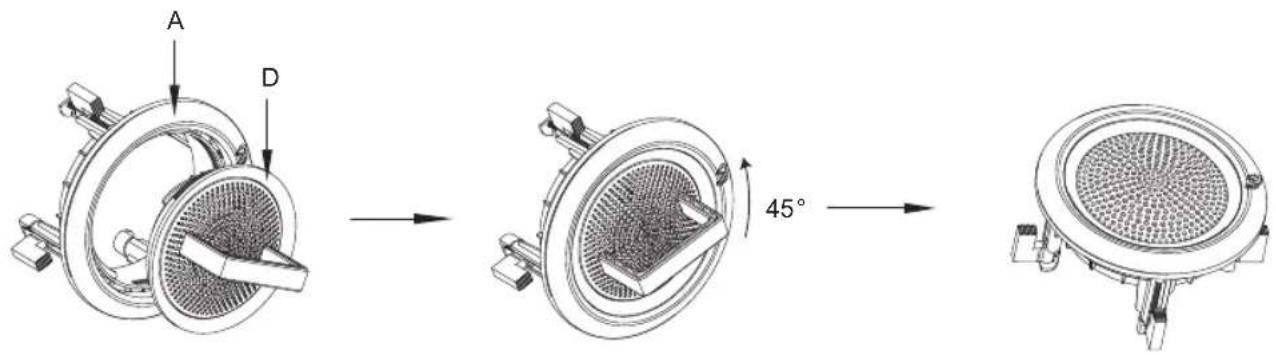

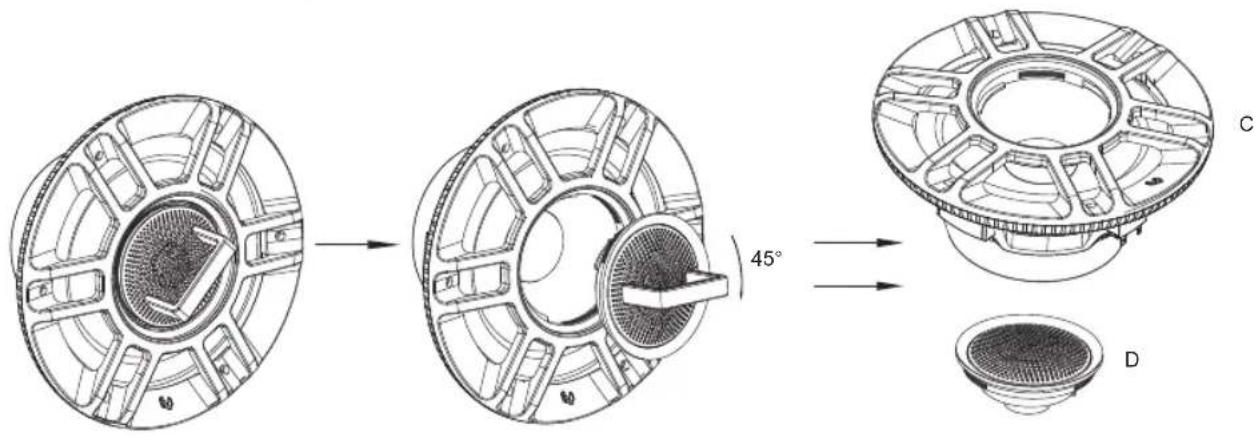

ウーファーのハウジングからツイーターを取り外すには、添付の2ピンツールを使用します。ツイーター・グリルの穴にツールのピンを差し込み、時計回りに45度回転させてツイーターを緩め、取り外します。

取り付けブラケットとツールを使用してツイーターを取り付け、反時計回りに45度回転させて頂定します。

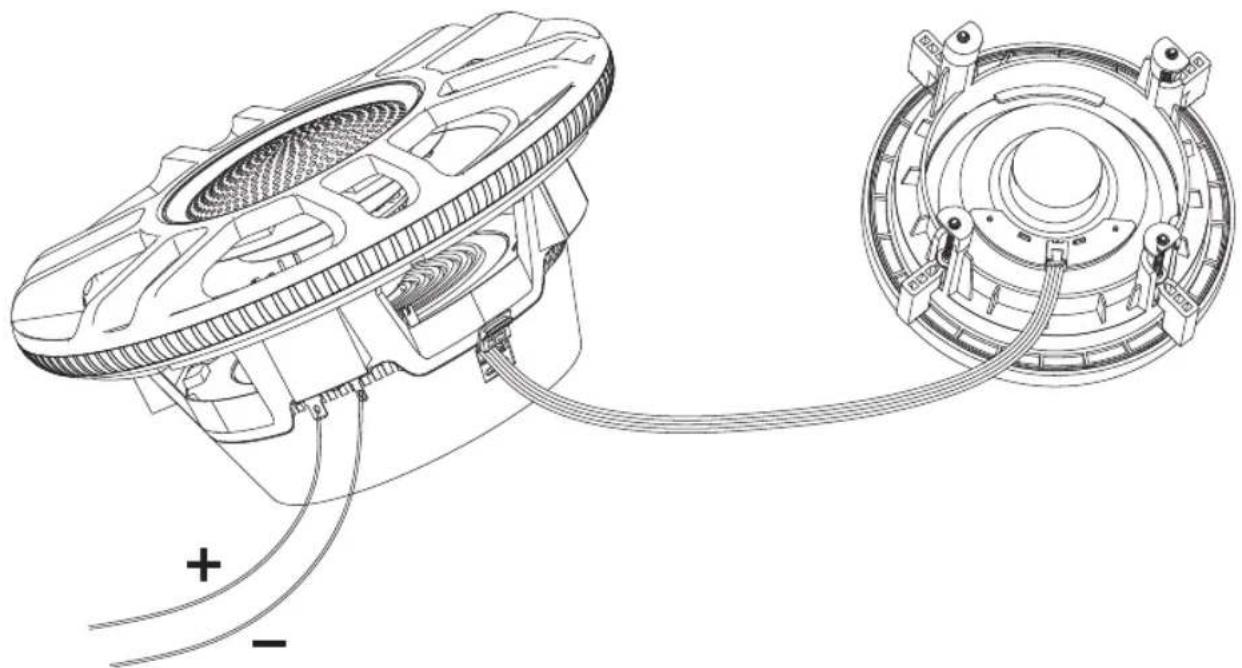

ツイーターにオーディオ信号を伝えるには、ウーファーとツイーターが付属のケーブルで接続されていることを確認してください。

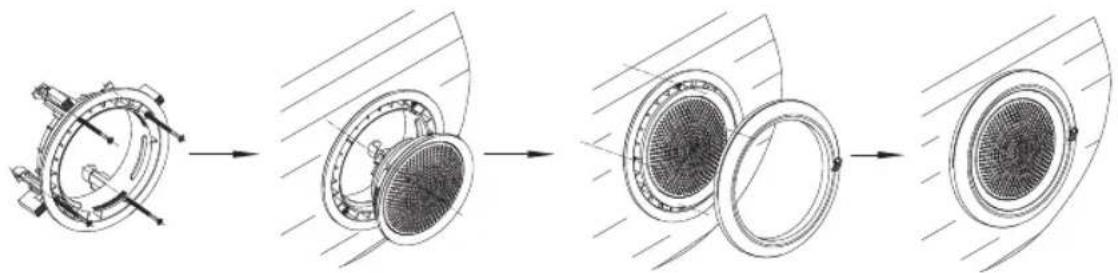

ツイーターを取り付け位置に取り付け、次に止めねじを時計回りに回して取り付けブラケットを締めます。締めすぎないようにご注意ください。取り付けブラケットの上に付属の外輪を固定し、止めねじを隠します。

仕様	Kappa 6 Kappa	8 Kappa 10
連続許容入力	100W 200W 300W
ピーク許容入力	300W 500W 900W
周波数特性	40Hz~25kHz 30Hz	~22kHz 20Hz~2kHz
公称インピーダンス	3Ω*	3Ω* 2または4Ω	(スイッチを使って選択)
出力音圧レベル	92dB	92dB	89dB
外部直径	7-15/32インチ(189.4mm)	9-1/2インチ(241mm)	11-5/8インチ(295mm)
取り付けカットアウト直径	5-23/32インチ(144.8mm)	ウーファー:7インチ(177.4mm)ツイーター・ブラケット:4-9/16インチ(115.9mm)	9-9/16インチ(235.6mm)
トータル寸法	3-21/32インチ(92.5mm)	4-9/32インチ(108.1mm)	6-13/32インチ(162.4mm)
埋め込み寸法	2-9/16インチ(65mm)	3-3/16インチ(80.5mm)	4-7/8インチ(123mm)

*注：ウーファーを低インピーダンス状態に保つために、アンプに平行で2本以上の配線をしないでください。その結果オーバーヒートし、アンプに損傷を与える可能性があります。
