Kappa 8135M - Haut-parleur INFINITY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur marine 2 voies
Marque	Infinity
Modèle	Kappa 8135M
Catégorie	Haut-parleur
Puissance nominale continue	200 W
Puissance crête	500 W
Réponse en fréquence	30 Hz - 22 kHz
Impédance nominale	3 Ohms
Sensibilité	92 dB
Diamètre externe	241 mm
Diamètre de découpe de montage	235,6 mm
Profondeur totale	108,1 mm
Profondeur de montage	80,5 mm
Alimentation LED	12 V CC
Couleurs LED disponibles	7 (rouge, vert, bleu, jaune, mauve, bleu vert, blanc)
Fonctions principales	Tweeter orientable, éclairage RGB, joint d'étanchéité mousse
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, éviter produits abrasifs
Sécurité	Respecter la polarité, ne pas câbler en parallèle, utiliser ampli adapté
Pièces détachées et réparabilité	Tweeter amovible, câble de liaison, support de fixation, bague extérieure, vis, attaches rapides, outil de démontage
Informations générales	Conçu pour usage marin, installation encastrée ou en surface

FOIRE AUX QUESTIONS - Kappa 8135M INFINITY

Comment brancher le haut-parleur Infinity Kappa 8135M ?

Connectez les fils positif (+) et négatif (-) du haut-parleur aux sorties correspondantes de votre amplificateur ou autoradio. Respectez la polarité. Pour les LED, branchez le fil noir au +12V et les fils rouge, vert, bleu à la masse selon la couleur désirée.

Peut-on utiliser ce haut-parleur dans un environnement marin ?

Oui, ce haut-parleur est spécialement conçu pour un usage marin. Il est résistant à l'humidité et à la corrosion. Utilisez le joint de mousse fourni pour assurer l'étanchéité.

Comment changer la couleur des LED ?

Les couleurs se choisissent en connectant les fils rouge, vert et/ou bleu à la masse. Par exemple, rouge seul donne rouge, rouge+vert donne jaune, etc. Consultez le tableau dans la notice pour les 7 combinaisons possibles.

Quelle est la puissance maximale recommandée pour l'amplificateur ?

La puissance nominale est de 200 W continus, 500 W en crête. Utilisez un amplificateur capable de délivrer entre 200 et 500 W RMS par canal pour des performances optimales sans risque de dommage.

Puis-je installer ce haut-parleur en extérieur ?

Oui, grâce à sa conception marine, il peut être installé en extérieur, à condition de respecter les consignes d'étanchéité et d'éviter l'exposition directe à des jets d'eau sous pression.

Comment retirer le tweeter du haut-parleur ?

Utilisez l'outil à 2 broches fourni. Insérez les broches dans les trous de la grille du tweeter, tournez à 45° dans le sens horaire pour le desserrer, puis retirez-le. Pour le remettre, placez-le dans le support et tournez à 45° dans le sens trigonométrique.

Quels outils sont fournis avec le haut-parleur ?

Le kit comprend un outil à 2 broches pour le tweeter, des vis de montage, des attaches rapides, un joint de mousse auto-adhésif, et un câble de liaison entre le grave et le tweeter.

Comment assurer l'étanchéité de l'installation ?

Appliquez le joint de mousse auto-adhésif sur la structure du haut-parleur avant de le monter. Cela crée une barrière contre l'eau et l'air.

Que faire si le son est déformé ?

Vérifiez la polarité des connexions, assurez-vous que l'impédance totale ne descend pas en dessous de 3 Ohms (ne pas câbler en parallèle), et réduisez le gain de l'amplificateur pour éviter l'écrêtage.

Comment nettoyer le haut-parleur ?

Utilisez un chiffon doux et sec pour essuyer la poussière. N'utilisez pas de produits nettoyants agressifs ou d'eau sous pression, cela pourrait endommager les composants.

MODE D'EMPLOI Kappa 8135M INFINITY

Haut-parleur marine Infinity Kappa 6, Kappa 8 et Kappa 10 - Mode D'emploi

Votre produit Infinity a été conçu pour vous offrir les performances et la facilité d'utilisation que vous attendez de notre part.

PRÉSENTATION DU MANUEL

Ce manuel contient les directives d'installation générales. Cependant, veuillez noter que l'installation correcte de composants audio marine requiert une expérience qualifiée. Si vous ne disposez pas des connaissances et des outils permettant d'exécuter correctement cette installation, nous vous recommandons fortement de consulter un distributeur agréé Infinity pour connaître vos options d'installation. Conservez toutes les instructions et les factures à titre de référence.

CONTENU DE LA BOÎTE

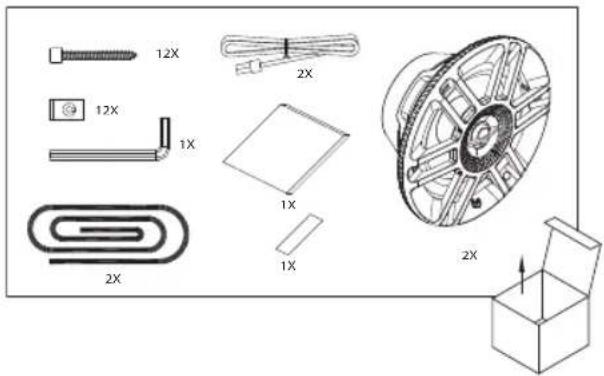

Kappa 6

12X 2X 12X 1X 1X 1X 2X 2X

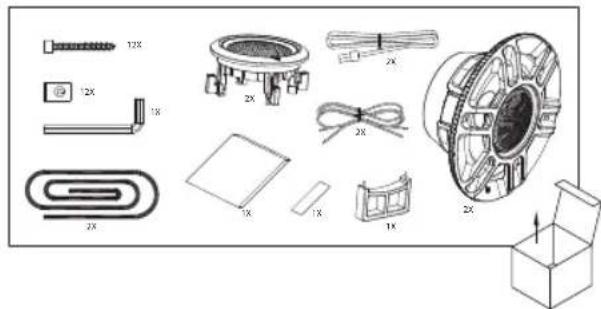

Kappa 8

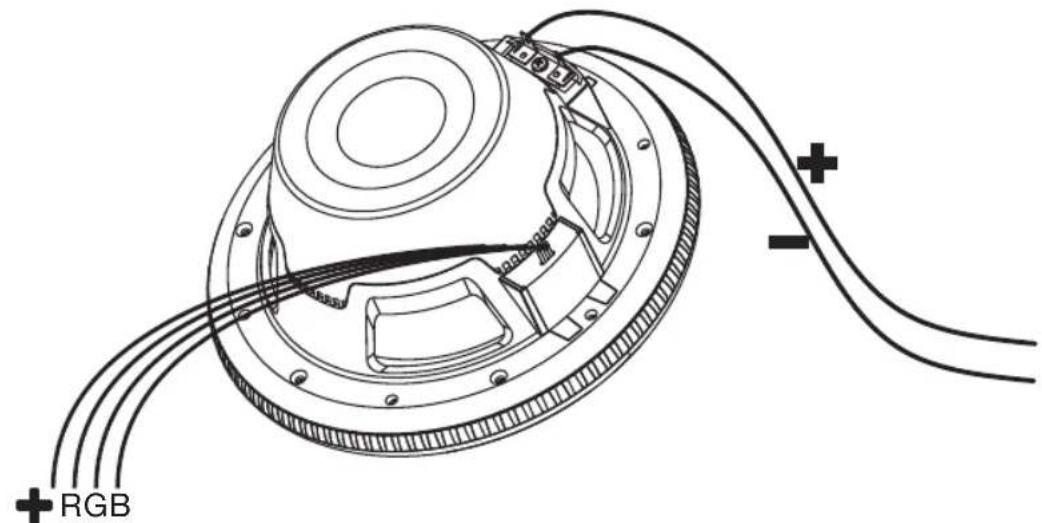

Pour envoyer le signal au haut-parleur marine Infinity, connectez les fils de haut-parleur positif (+) et négatif (-) aux sorties de haut-parleur appropriées de votre appareil ou amplificateur source. Veillez à respecter la polarité adéquate.

RGB

FR

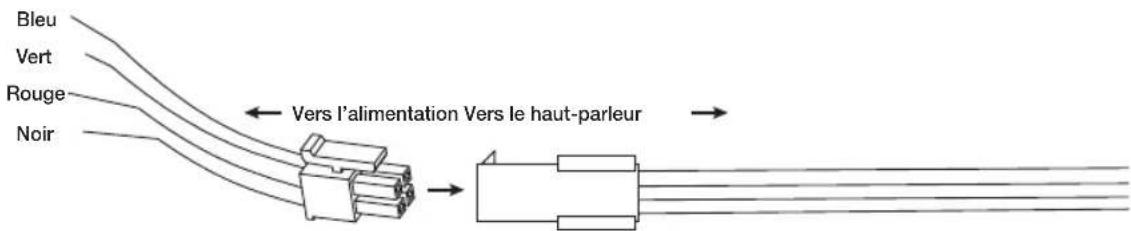

Pour alimenter les DEL, branchez les fils de DEL de 0,205 mm² (24-gauge) noir (+), bleu, vert et rouge du haut-parleur dans le connecteur femelle inclus, puis faites passer les fils du connecteur femelle à votre alimentation 12 volts ou contrôleur d'éclairage compatible (vendu séparément). Si vous utilisez un contrôleur séparé, veillez à connecter chaque fil à la bonne sortie.

Bleu Vert Rouge Noir Vers l'alimentation Vers le haut-parleur

Si vous câblez directement les DEL à votre alimentation, vous pouvez choisir la couleur des DEL en connectant le fil noir à la borne positive (+) et les fils R, V et/ou B individuels appropriés ou une combinaison de ces fils à la borne négative (-).

Il y a 7 couleurs possibles, selon la configuration de câblage que vous choisissez :

Fil connecté à la borne positive (+12V)	Fil connecté à la borne négative (-)	Couleur produite
Noir	Rouge Rouge
	Vert Vert
	Bleu Bleu
	Rouge + Vert Jaune
	Rouge + Bleu Mauve
	Bleu + Vert Bleu vert
	Rouge + Bleu + Vert Blanc

APPLICATION DE LA MOUSSE D'ÉTANCHÉITÉ

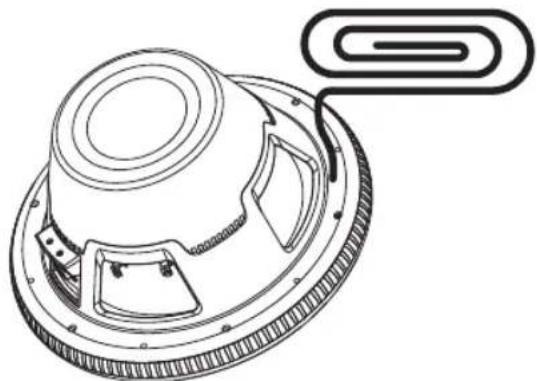

Pour contribuer à l'étanchéité de votre installation contre l'eau et pour créer une étanchéité acoustique à l'air, appliquez le joint de mousse auto-adhésif sur la structure du haut-parleur.

Utilisez les vis incluses pour monter le haut-parleur dans son emplacement. Utilisez les attaches rapides incluses si nécessaire pour sécuriser le montage.

REMARQUE : Soyez prudent pour découper et visser des vis dans la fibre de verre afin d'éviter des rayures et des fêlures.

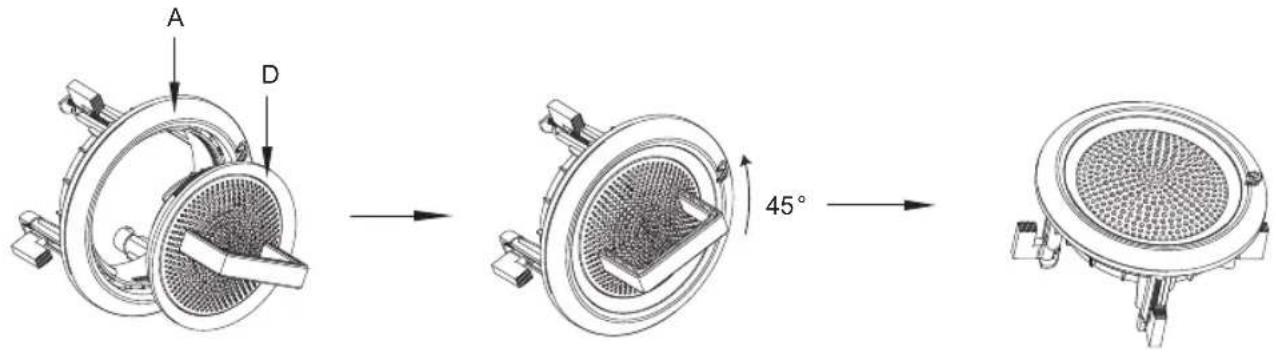

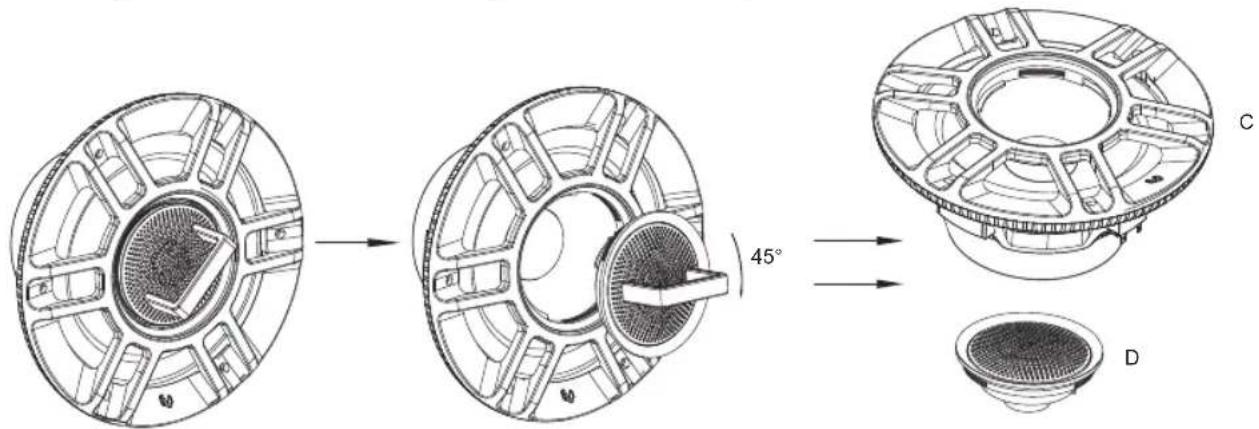

Utilisez l'outil à 2 broches inclus pour retirer le tweeter du corps du haut-parleur grave. Placez les broches de l'outil dans les trous de la grille du tweeter et tournez sur 45 degrés dans le sens horaire pour le desserrer et le retirer.

Placez le tweeter dans le support de fixation et utilisez l'outil pour le bloquer en tournant sur 45 degrés dans le sens trigonométrique.

A D 45°

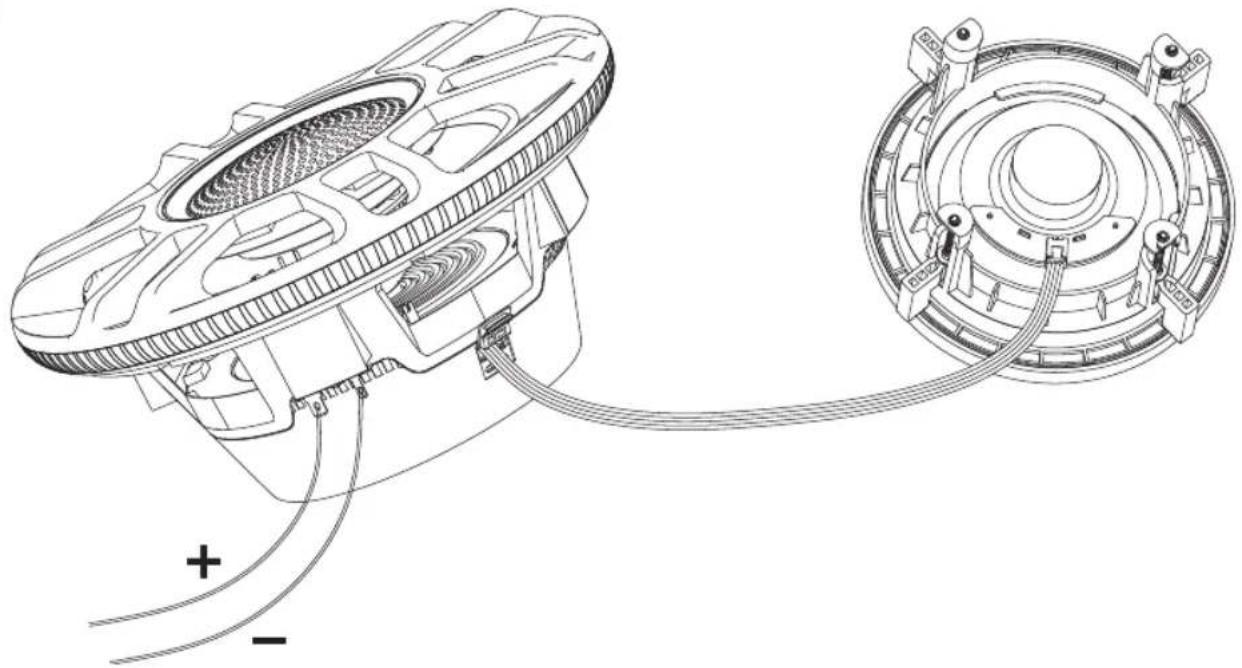

Pour transmettre le signal audio au tweeter, vérifiez que le haut-parleur grave et le tweeter sont branchés avec le câble inclus.

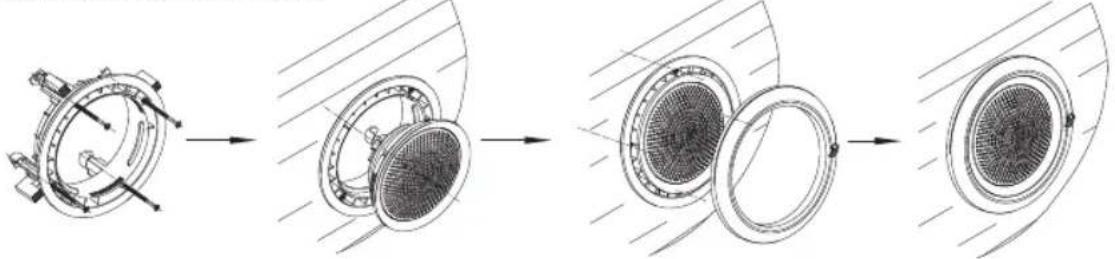

Placez le tweeter dans l'emplacement de montage, tournez ensuite chaque vis de blocage dans le sens horaire pour serrer les supports de fixation. Soyez prudent pour ne pas trop serrer. Accrochez la bague extérieure incluse sur le support de fixation pour cacher les vis de blocage.

Spécifications	Kappa 6 Kappa	8 Kappa 10
Puissance admissible continue	100 W 200 W 300 W
Puissance crête admissible	300 W 500 W 900 W
Réponse en fréquence 40 Hz - 25 kHz 30 Hz - 22 kHz		20 Hz - 2 kHz
Impédance nominale 3 Ohms* 3 Ohms* 2 ou 4 ohms			(sélectionner avec le commutateur)
Sensibilité 92 dB 92dB 89dB
Diamètre externe	189,4 mm (7-15/32")	241 mm (9-1/2")	295 mm (11-5/8")
Diamètre de découpe de montage	144,8 mm (5-23/32")	Haut-parleur grave : 177,4 mm (7")Support de tweeter : 115,9 mm (4-9/16")	235,6 mm (9-9/16")
Profondeur totale	92,5 mm (3-21/32")	108,1 mm (4-9/32")	162,4 mm (6-13/32")
Profondeur de montage	65 mm (2-9/16")	80,5 mm (3-3/16")	123 mm (4-7/8")

*REMARQUE : En raison de la faible impédance du haut-parleur grave, ne câblez pas deux haut-parleurs ou plus en parallèle sur un amplificateur ; ceci peut provoquer une surchauffe et endommager l'amplificateur.
