Caractéristiques techniques	Haut-parleur coaxial de 30 cm (12 pouces), puissance RMS de 300 W, impédance de 4 ohms, réponse en fréquence de 45 Hz à 20 kHz.
Utilisation	Conçu pour une utilisation dans des systèmes audio de voiture, idéal pour les amateurs de musique souhaitant améliorer la qualité sonore de leur véhicule.
Maintenance et réparation	Vérifier régulièrement l'état des connexions et des membranes. En cas de défaillance, consulter un professionnel pour le remplacement des pièces.
Sécurité	Éviter d'exposer le haut-parleur à des conditions climatiques extrêmes. Ne pas dépasser la puissance recommandée pour éviter d'endommager le haut-parleur.
Informations générales	Produit de la marque INFINITY, réputée pour ses équipements audio de haute qualité. Garantie limitée de 1 an.

FOIRE AUX QUESTIONS - Kappa 6120M INFINITY

Comment connecter mon INFINITY Kappa 6120M à mon système audio ?

Pour connecter votre INFINITY Kappa 6120M, utilisez des câbles de haut-parleur de qualité. Assurez-vous de respecter la polarité (positif et négatif) lors de la connexion aux bornes de votre amplificateur ou autoradio.

Quel est l'impédance nominale de l'INFINITY Kappa 6120M ?

L'impédance nominale de l'INFINITY Kappa 6120M est de 4 ohms.

Quelle est la puissance maximale que peut supporter l'INFINITY Kappa 6120M ?

L'INFINITY Kappa 6120M peut supporter jusqu'à 300 watts de puissance maximale.

Pourquoi mon haut-parleur INFINITY Kappa 6120M ne fonctionne pas ?

Vérifiez d'abord les connexions. Assurez-vous que les câbles sont correctement branchés et qu'il n'y a pas de court-circuit. Testez également avec une autre source audio pour écarter un problème lié à l'amplificateur ou à l'autoradio.

Comment améliorer la qualité sonore de mon INFINITY Kappa 6120M ?

Pour améliorer la qualité sonore, assurez-vous que les haut-parleurs sont bien positionnés et qu'ils ne sont pas obstrués par des objets. Vous pouvez également ajuster les paramètres de votre amplificateur ou autoradio, tels que l'égaliseur, pour optimiser le son.

Mon INFINITY Kappa 6120M émet des distorsions. Que faire ?

Des distorsions peuvent être causées par un surcroît de puissance ou une mauvaise connexion. Réduisez le volume et vérifiez vos connexions. Assurez-vous également que votre amplificateur n'est pas sous-dimensionné pour la puissance des haut-parleurs.

Comment entretenir mon INFINITY Kappa 6120M ?

Pour entretenir votre haut-parleur, nettoyez régulièrement la grille et évitez l'exposition à l'humidité. Vérifiez également les connexions pour éviter la corrosion.

Puis-je installer l'INFINITY Kappa 6120M moi-même ?

Oui, vous pouvez installer l'INFINITY Kappa 6120M vous-même si vous avez des compétences de base en électronique. Assurez-vous de suivre les instructions du manuel et d'utiliser les outils appropriés.

Y a-t-il des accessoires recommandés pour l'INFINITY Kappa 6120M ?

Il est recommandé d'utiliser des câbles de haut-parleur de qualité et éventuellement un amplificateur compatible pour tirer le meilleur parti de votre INFINITY Kappa 6120M.

MODE D'EMPLOI Kappa 6120M INFINITY

Ce manuel contient les directives d’installation générales. Cependant, veuillez noter que l’installation correcte de composants audio marine requiert une expérience qualifiée. Si vous ne disposez pas des connaissances et des outils permettant d’exécuter correctement cette installation, nous vous recommandons fortement de consulter un distributeur agréé Infinity pour connaître vos options d’installation. Conservez toutes les instructions et les factures à titre de référence.

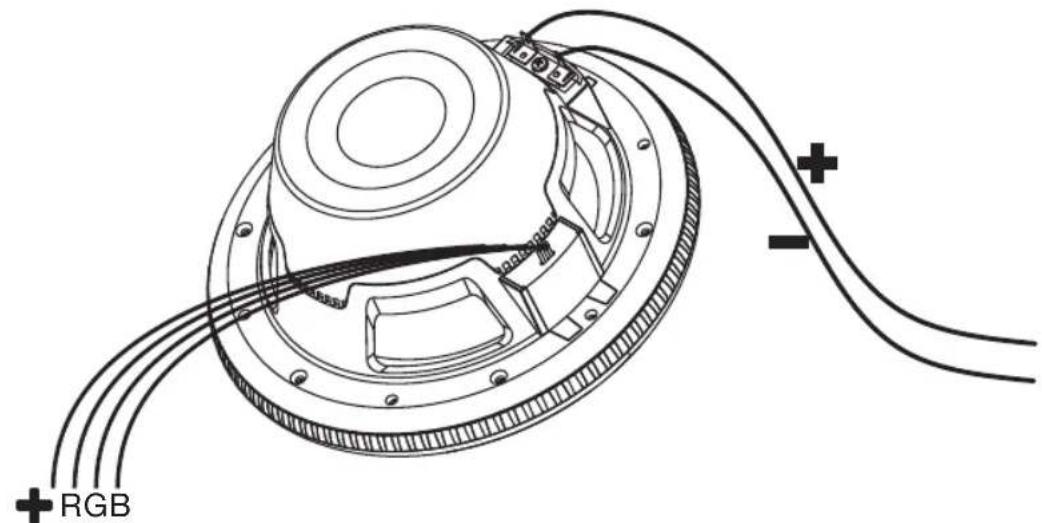

Pour envoyer le signal au haut-parleur marine Infinity, connectez les fils de haut-parleur positif (+) et négatif (-) aux sorties de haut-parleur appropriées de votre appareil ou amplificateur source. Veillez à respecter la polarité adéquate.

CÂBLAGE DES DEL DU HAUT-PARLEUR

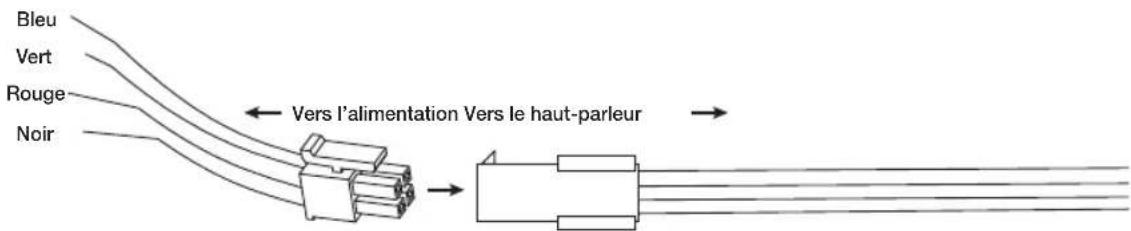

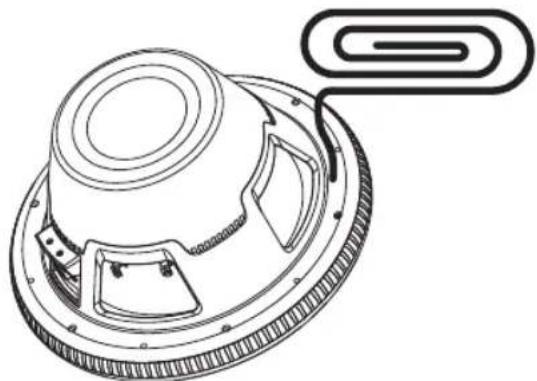

Pour alimenter les DEL, branchez les fils de DEL de 0,205 mm² (24-gauge) noir (+), bleu, vert et rouge du haut-parleur dans le connecteur femelle inclus, puis faites passer les fils du connecteur femelle à votre alimentation 12 volts ou contrôleur d’éclairage compatible (vendu séparément). Si vous utilisez un contrôleur séparé, veillez à connecter chaque fil à la bonne sortie. Si vous câblez directement les DEL à votre alimentation, vous pouvez choisir la couleur des DEL en connectant le fil noir à la borne positive (+) et les fils R, V et/ou B individuels appropriés ou une combinaison de ces fils à la borne négative (-). Il y a 7 couleurs possibles, selon la configuration de câblage que vous choisissez : Kappa 10 9-9/16” (235.6mm) 11-5/8” (295mm) 6-13/32” 162.4mm4-7/8” (123mm) R BG Vers l’alimentation Vers le haut-parleur Bleu Vert Rouge Noir FRFil connecté à la borne positive (+12V) Fil connecté à la borne négative (-) Couleur produite Noir Rouge Rouge Vert Vert Bleu Bleu Rouge + Vert Jaune Rouge + Bleu Mauve Bleu + Vert Bleu vert Rouge + Bleu + Vert Blanc APPLICATION DE LA MOUSSE D’ÉTANCHÉITÉ Pour contribuer à l’étanchéité de votre installation contre l’eau et pour créer une étanchéité acoustique à l’air, appliquez le joint de mousse auto-adhésif sur la structure du haut-parleur.

MONTAGE DU HAUT-PARLEUR

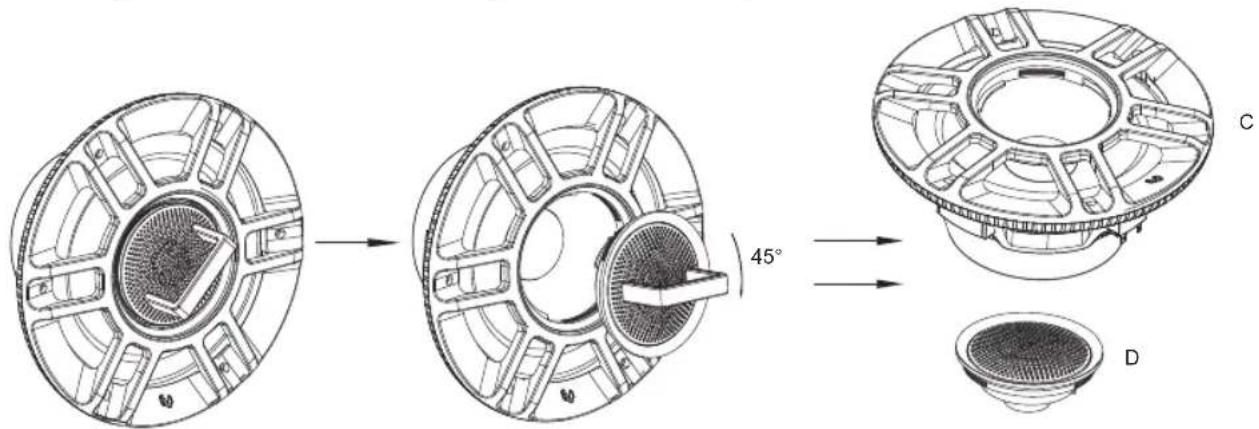

Utilisez les vis incluses pour monter le haut-parleur dans son emplacement. Utilisez les attaches rapides incluses si nécessaire pour sécuriser le montage. REMARQUE : Soyez prudent pour découper et visser des vis dans la fibre de verre afin d’éviter des rayures et des fêlures. Kappa 6 and Kappa 8 Kappa 10 FRDÉPOSE DU TWEETER POUR UN MONTAGE SÉPARÉ (KAPPA 8 UNIQUEMENT) Utilisez l’outil à 2 broches inclus pour retirer le tweeter du corps du haut-parleur grave. Placez les broches de l’outil dans les trous de la grille du tweeter et tournez sur 45 degrés dans le sens horaire pour le desserrer et le retirer.

MONTAGE AFFLEURANT DU TWEETER

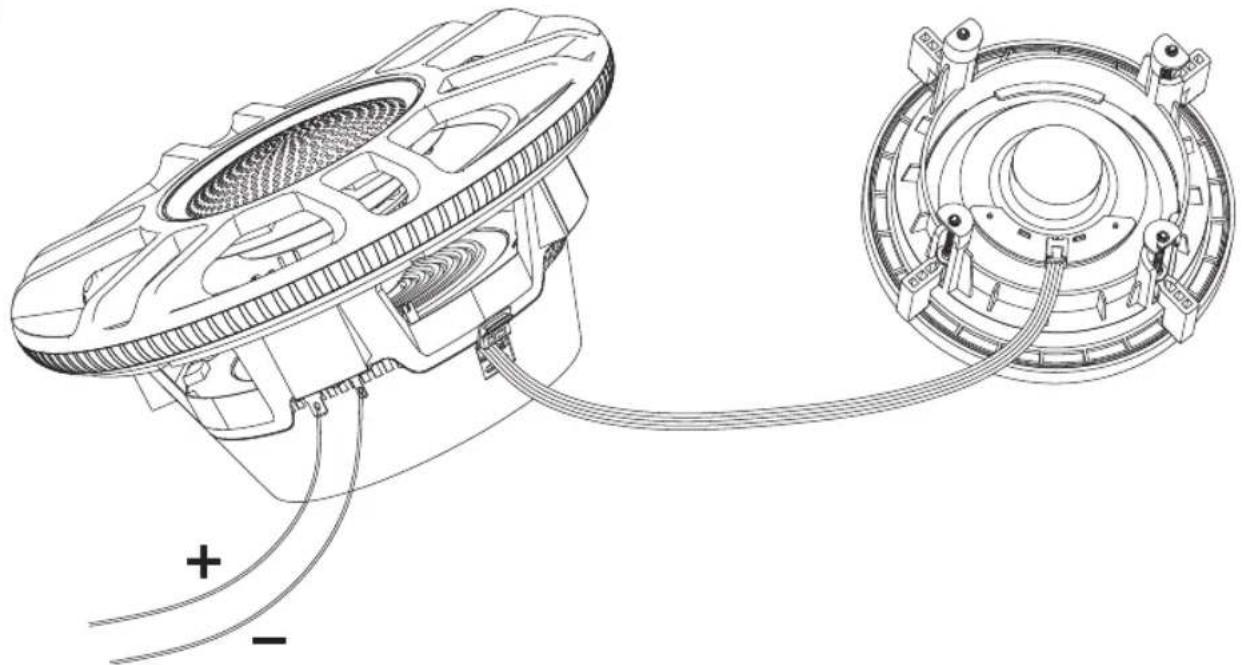

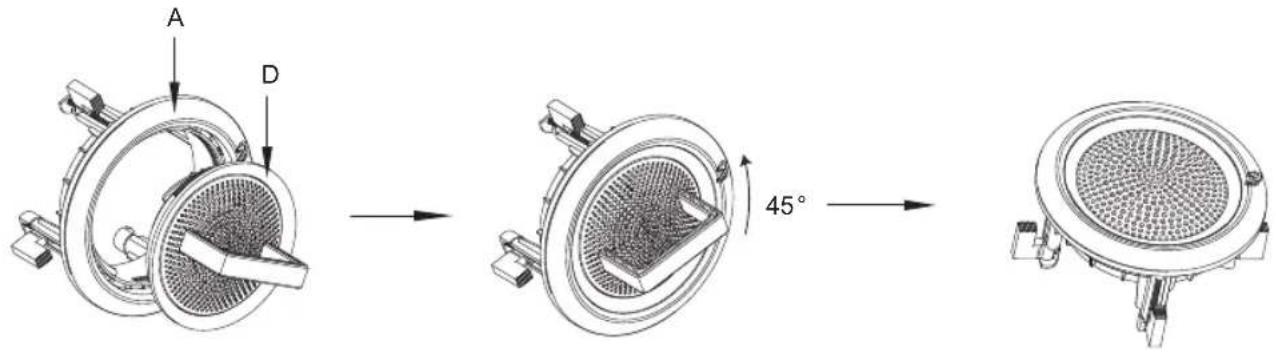

Placez le tweeter dans le support de fixation et utilisez l’outil pour le bloquer en tournant sur 45 degrés dans le sens trigonométrique. Pour transmettre le signal audio au tweeter, vérifiez que le haut-parleur grave et le tweeter sont branchés avec le câble inclus.

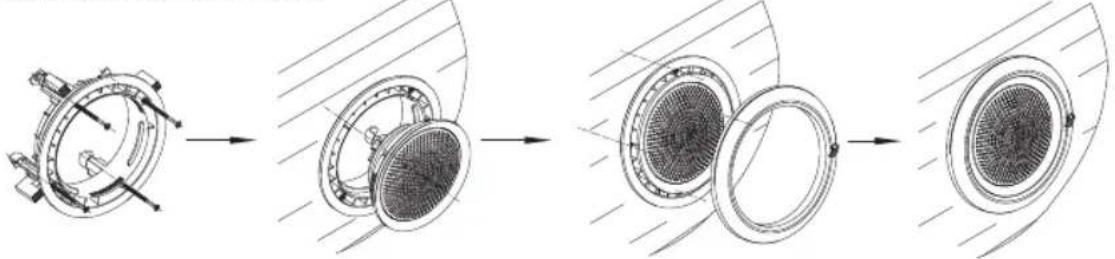

45 ° FRPlacez le tweeter dans l’emplacement de montage, tournez ensuite chaque vis de blocage dans le sens horaire pour serrer les supports de fixation. Soyez prudent pour ne pas trop serrer. Accrochez la bague extérieure incluse sur le support de fixation pour cacher les vis de blocage. Spécications Kappa 6 Kappa 8 Kappa 10 Puissance admissible continue 100 W 200 W 300 W Puissance crête admissible 300 W 500 W 900 W Réponse en fréquence 40 Hz – 25 kHz 30 Hz – 22 kHz 20 Hz – 2 kHz Impédance nominale 3 Ohms* 3 Ohms* 2 ou 4 ohms (sélectionner avec le commutateur) Sensibilité 92 dB 92dB 89dB Diamètre externe 189,4 mm (7-15/32") 241 mm (9-1/2”) 295 mm (11-5/8”) Diamètre de découpe de montage 144,8 mm (5-23/32”) Haut-parleur grave : 177,4 mm (7”) Support de tweeter : 115,9 mm (4-9/16”) 235,6 mm (9- 9/16”) Profondeur totale 92,5 mm (3-21/32”) 108,1 mm (4-9/32”) 162,4 mm (6- 13/32”) Profondeur de montage 65 mm (2-9/16”) 80,5 mm (3-3/16”) 123 mm (4-7/8”) *REMARQUE : En raison de la faible impédance du haut-parleur grave, ne câblez pas deux haut-parleurs ou plus en par- allèle sur un amplificateur ; ceci peut provoquer une surchauffe et endommager l’amplificateur. HARMAN International Industries, Incorporated 8500 Balboa Boulevard, Northridge, CA 91329 USAwww.infinityspeakers.com© 2018 HARMAN International Industries, Incorporated. Tous droits réservés.Infinity est une marque commerciale de HARMAN International Industries, Incorporated, déposée aux États-Unis et/ou dans d’autres pays. Les caractéristiques, les spécifications et l’aspect sont susceptibles d’être modifiés sans préavis. FRGRACIAS POR SU COMPRA . . . Su producto Infinity se ha diseñado para proporcionarle el rendimiento y la facilidad de uso que se espera de Infinity.
