MANUAL DE USUARIO Kappa 6120M INFINITY

Altavoz para entornos marinoss Infinity Kappa 6, Kappa 8 y Kappa 10 - Manual de Propietario

GRACIAS POR SU COMPRA...

Su producto Infinity se ha diseñado para proporcionarle el rendimiento y la facilidad de uso que se espera de Infinity.

ACERCA DEL MANUAL

Este manual describe directrices generales de instalación. Sin embargo, es necesario tener en cuenta que la instalación de componentes de audio para entornos marinos requiere experiencia cualificada. Si no dispone de conocimientos y herramientas para realizar correctamente la instalación, le recomendamos encarecidamente que consulte a un distribuidor autorizado de Infinity sobre las opciones de instalación. Guarde todas las instrucciones y los recibos de venta como referencia.

CONTENIDO DE LA CAJA

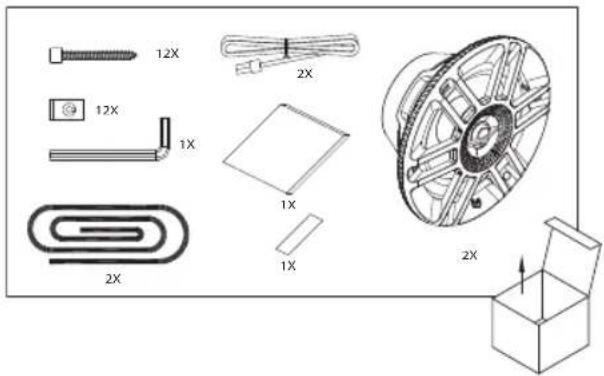

Kappa 6

12X 2X 12X 1X 1X 1X 2X 2X

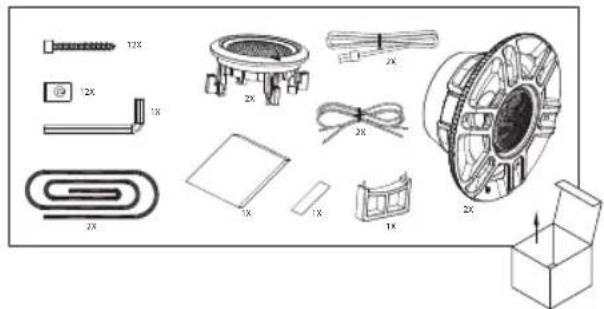

Kappa 8

CABLEADO DE SEÑAL DEL ALTAVOZ

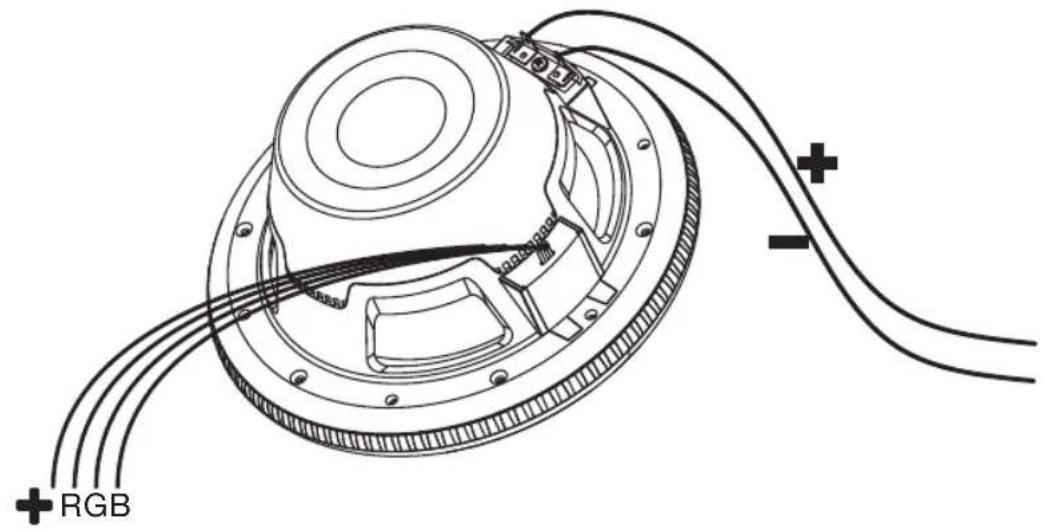

Para enviar la señal al altavoz para entornos marinos Infinity, es necesario conectar los cables de altavoz positivo (+) y negativo (-) a las salidas de altavoz adecuadas de la unidad de fuente o el amplificador. Es necesario asegurarse de respetar la polaridad adecuada.

RGB

CABLEADO DE LOS LED DEL ALTAVOZ

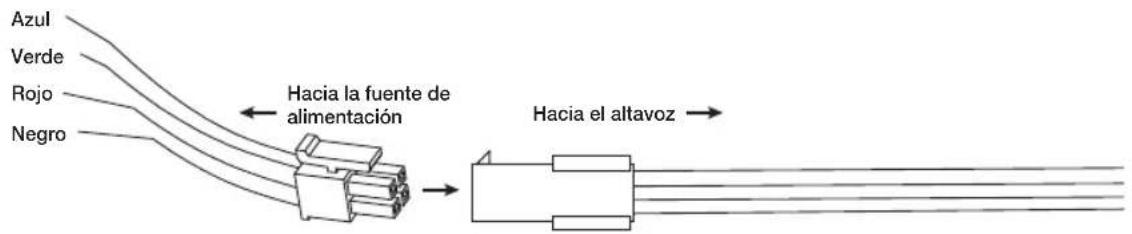

Para alimentar los LED, conecte los cables de calibre 24 negro (+), azul, verde y rojo de los cables desde el altavoz hacia el conector hembra y, a continuación, tienda los cables desde el conector hembra a la fuente de alimentación compatible de 12 V o al controlador de luces (se vende por separado). If using a separate controller, be sure to connect each wire to the proper output.

Azul Verde Rojo Negro Hacia la fuente de alimentación Hacia el altavoz

Si va a cablear los LED fijos directamente desde fuente de alimentación, puede elegir el color de los LED conectando el cable negro al terminal positivo (+) y el cable R, G o B único, o la combinación de cables que desee, al terminal negativo (-).

Hay 7 colores posibles, según la configuración del cableado elegida:

Cable conectado al terminal positivo (+12 V)	Cable conectado al terminal negativo (-)	Color que se obtiene
Negro	Rojo Rojo
	Verde Verde
	Azul Azul
	Rojo + verde Amarillo
	Rojo + azul Púrpura
	Azul + verde Aguamarina
	Rojo + azul + verde Blanco

APLICACIÓN DE LA JUNTA DE ESPUMA

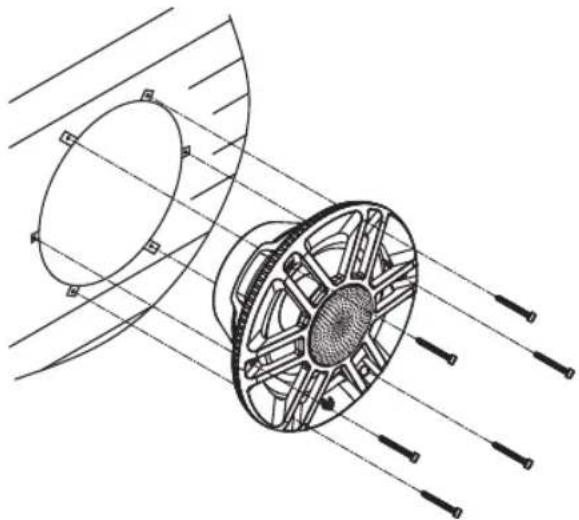

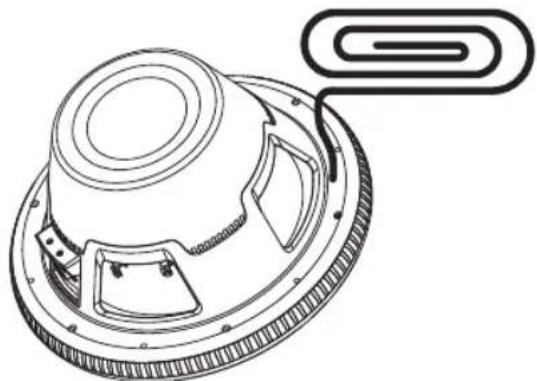

Para ayudar a sellar la instalación y protegerla del agua, así como para disponer de un sello acústico hermético, aplique la junta de espuma autoadhesiva al marco del altavoz.

Utilice los tornillos incluidos para montar el altavoz en su lugar. Si es necesario, utilice los clips rápidos incluidos para que el montaje sea más seguro.

NOTA: Actúe con precaución al cortar y utilizar tornillos en fibra de vidrio para evitar arañazos y grietas.

Kappa 6 y Kappa 8
Kappa 10

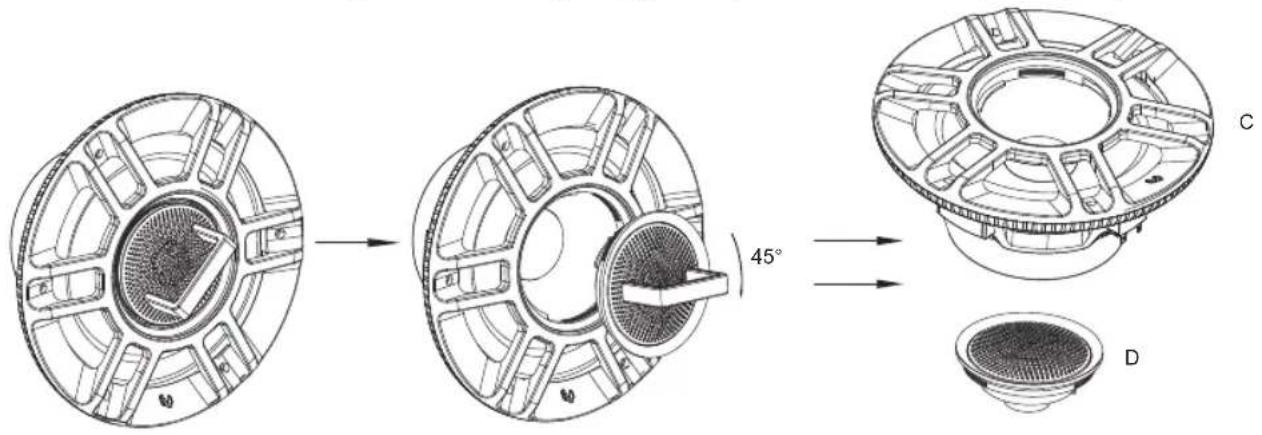

Utilice la herramienta con 2 patillas incluida para quitar el altavoz de agudos de la caja del woofer. Coloque las patillas de la herramienta en los orificios de la rejilla del altavoz de agudos y gírela 45 grados hacia la derecha para aflojarlo y retirarlo.

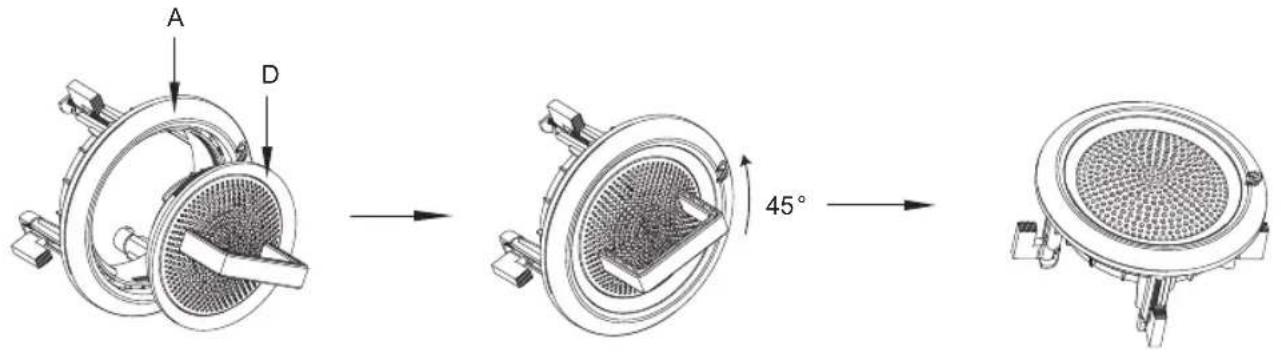

Coloque el altavoz de agudos en el soporte de montaje y utilice la herramienta para sujetarlo girándola 45 grados hacia la izquierda.

A D 45°

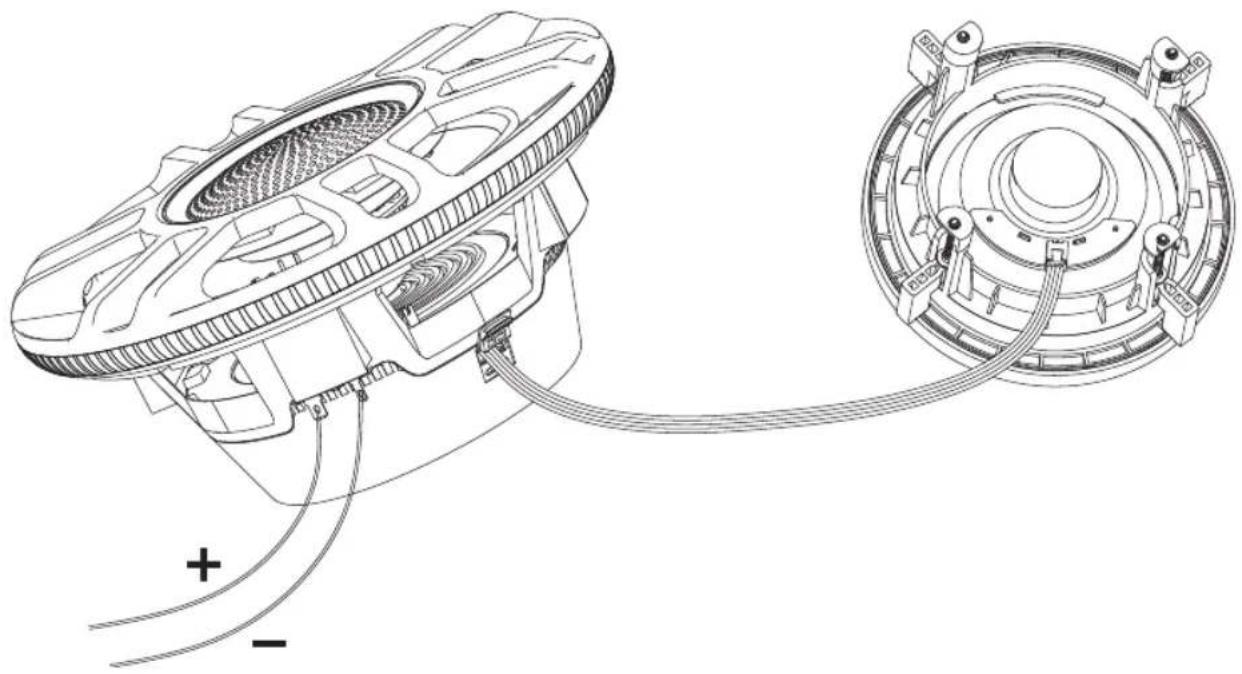

Para transmitir la señal de audio hacia el altavoz de agudos, asegúrese de que el woofer y el altavoz de agudos estén conectados con el cable incluido.

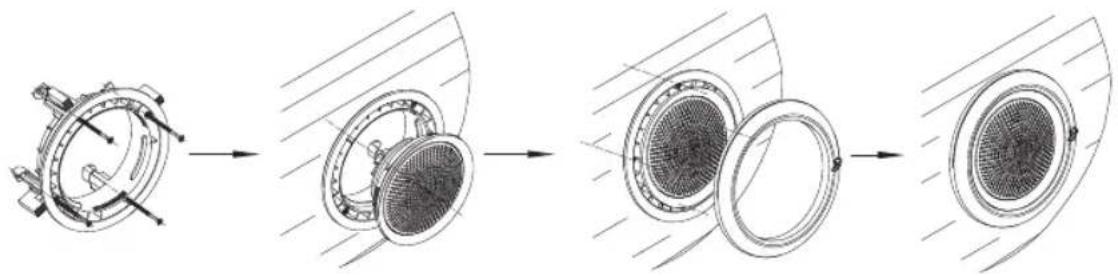

Coloque el altavoz de agudos en la ubicación de montaje y, a continuación, gire cada tornillo prisionero hacia la derecha para apretar los soportes de montaje. Vaya con cuidado para no apretar en exceso. Encaje el anillo exterior incluido sobre el soporte de montaje para ocultar los tornillos prisioneros.

Especificaciones	Kappa 6 Kappa	8 Kappa 10
Manejo de potencia continua	100 W 200 W 300 W
Capacidad de potencia pico	300 W 500 W 900 W
Intervalo de frecuencias 40 Hz – 25 kHz 30 Hz – 22 kHz 20 Hz – 2 kHz
Impedancia nominal 3 Ohm*	3 Ohm* 2 o 4 Ohm		(utilice el conmutador para seleccionarla)
Sensibilidad 92 dB 92 dB 89 dB
Diámetro exterior 189,4 mm	241 mm	295 mm
Diámetro del troquel de montaje	144,8 mm	Woofer: 177,4 mmSoporte del altavoz de agudos: 115,9 mm	235,6 mm
Profundidad total	92,5 mm	108,1 mm	162,4 mm
Profundidad de montaje	65 mm	80,5 mm	123 mm

*NOTA: A causa de la baja impedancia del woofer, no cablee dos o más en paralelo con un amplificador, ya que esto provocaría el recalentamiento del amplificador y lo dañaría.
