Kappa 8130M - Altavoz INFINITY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz marino
Marca	Infinity
Modelo	Kappa 8130M
Potencia nominal continua	200 W
Potencia máxima admisible	500 W
Respuesta en frecuencia	30 Hz - 22 kHz
Impedancia nominal	3 ohmios
Sensibilidad	92 dB
Diámetro exterior	241 mm (9-1/2")
Diámetro de corte para altavoz de graves	177,4 mm (7")
Diámetro de corte para tweeter	115,9 mm (4-9/16")
Profundidad total	108,1 mm (4-9/32")
Profundidad de montaje	80,5 mm (3-3/16")
Alimentación de los LED	12 V CC, cables de 0,205 mm² (24 AWG)
Funciones principales	Altavoz marino con iluminación LED multicolor (7 colores), tweeter orientable, instalación estanca
Mantenimiento y limpieza	Limpiar con un paño suave y húmedo. No utilizar productos abrasivos ni disolventes.
Seguridad	No cablear dos o más altavoces en paralelo en un amplificador debido a la baja impedancia (riesgo de sobrecalentamiento).
Piezas de repuesto y reparabilidad	Contactar a un distribuidor autorizado Infinity para cualquier reparación o pieza de repuesto.
Información general	Diseñado para uso marino, con junta de espuma de estanqueidad incluida. Instalación requerida por un profesional.
Contenido de la caja	Altavoz de graves, tweeter, cables, conector LED, herramienta de extracción del tweeter, tornillos, bridas rápidas, junta de espuma.

Preguntas frecuentes - Kappa 8130M INFINITY

¿Cómo instalar el altavoz Kappa 8130M?

Corte un agujero con las dimensiones indicadas (177,4 mm para el grave, 115,9 mm para el tweeter). Aplique la junta de espuma autoadhesiva en la estructura del altavoz para la estanqueidad. Fije con los tornillos incluidos. Para el tweeter, utilice la herramienta de 2 pines para retirarlo del grave, luego colóquelo en el soporte de fijación y bloquéelo girando 45° en sentido antihorario.

¿Cómo conectar los LED de iluminación?

Conecte los cables de LED (negro para +12V, rojo, verde, azul) en el conector hembra incluido. Si utiliza un controlador separado, conecte cada cable a la salida correspondiente. Para un cableado directo, conecte el cable negro al terminal positivo y los cables de color (R, V, A) al terminal negativo para obtener el color deseado (7 combinaciones posibles).

¿Cuáles son los colores de iluminación disponibles?

7 colores según el cableado: rojo (cable rojo), verde (cable verde), azul (cable azul), amarillo (rojo+verde), morado (rojo+azul), azul-verde (azul+verde), blanco (rojo+verde+azul). Conecte el cable negro al +12V y los cables de color a masa.

¿Cómo retirar el tweeter del altavoz de graves?

Utilice la herramienta de 2 pines suministrada. Inserte los pines en los orificios de la rejilla del tweeter y gire 45° en sentido horario para aflojarlo, luego retírelo.

¿Cuál es la impedancia del altavoz?

La impedancia nominal es de 3 ohmios. Debido a esta baja impedancia, no cablee dos o más altavoces en paralelo en un amplificador, ya que podría provocar sobrecalentamiento y dañar el amplificador.

¿Puedo usar este altavoz en un entorno no marino?

Sí, se puede usar en interiores, pero está especialmente diseñado para uso marino con juntas de estanqueidad contra el agua. La instalación debe realizarse con cuidado para garantizar la estanqueidad.

¿Qué herramientas son necesarias para la instalación?

Las herramientas básicas: taladro, sierra de perforación o cortador para los cortes, destornillador, y la herramienta de 2 pines suministrada para el tweeter. Siga las dimensiones de corte indicadas.

¿Cómo limpiar el altavoz?

Use un paño suave y húmedo. No use productos abrasivos, disolventes ni limpiadores agresivos que puedan dañar la superficie o las juntas.

¿Qué hacer si el altavoz no funciona?

Verifique las conexiones de los cables de audio (polaridad + y -) y la alimentación de los LED. Asegúrese de que el amplificador esté encendido y que la impedancia total sea correcta (no exceda 3 ohmios por canal). Si el problema persiste, consulte a un distribuidor autorizado Infinity.

¿Dónde encontrar piezas de repuesto?

Contacte a un distribuidor autorizado Infinity o al servicio al cliente. Conserve la factura y las instrucciones como referencia. Las piezas como el tweeter, el cable o el conector LED se pueden pedir por separado.

MANUAL DE USUARIO Kappa 8130M INFINITY

Altavoz para entornos marinoss Infinity Kappa 6, Kappa 8 y Kappa 10 - Manual de Propietario

GRACIAS POR SU COMPRA...

Su producto Infinity se ha diseñado para proporcionarle el rendimiento y la facilidad de uso que se espera de Infinity.

ACERCA DEL MANUAL

Este manual describe directrices generales de instalación. Sin embargo, es necesario tener en cuenta que la instalación de componentes de audio para entornos marinos requiere experiencia cualificada. Si no dispone de conocimientos y herramientas para realizar correctamente la instalación, le recomendamos encarecidamente que consulte a un distribuidor autorizado de Infinity sobre las opciones de instalación. Guarde todas las instrucciones y los recibos de venta como referencia.

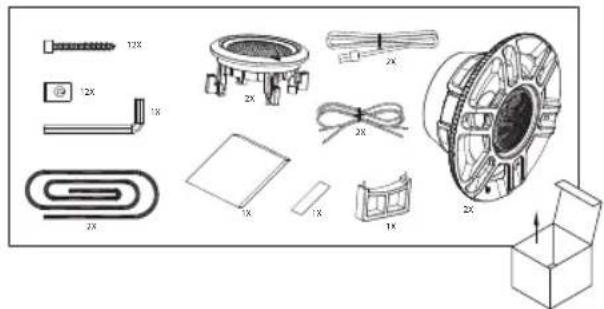

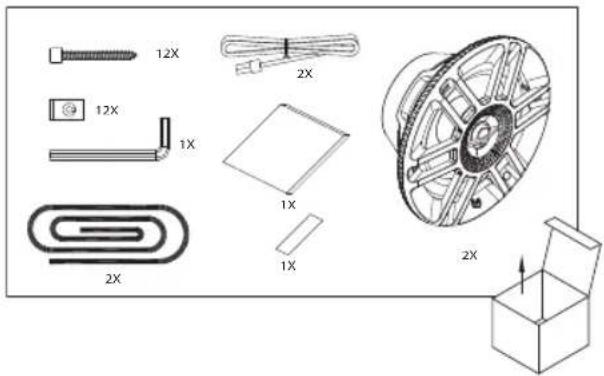

CONTENIDO DE LA CAJA

Kappa 6

Kappa 8

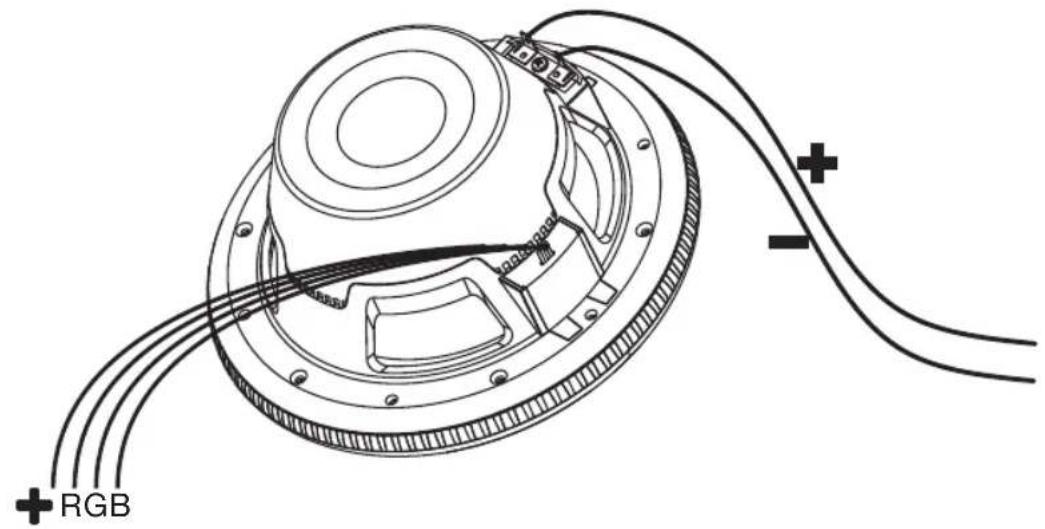

CABLEADO DE SEÑAL DEL ALTAVOZ

Para enviar la señal al altavoz para entornos marinos Infinity, es necesario conectar los cables de altavoz positivo (+) y negativo (-) a las salidas de altavoz adecuadas de la unidad de fuente o el amplificador. Es necesario asegurarse de respetar la polaridad adecuada.

CABLEADO DE LOS LED DEL ALTAVOZ

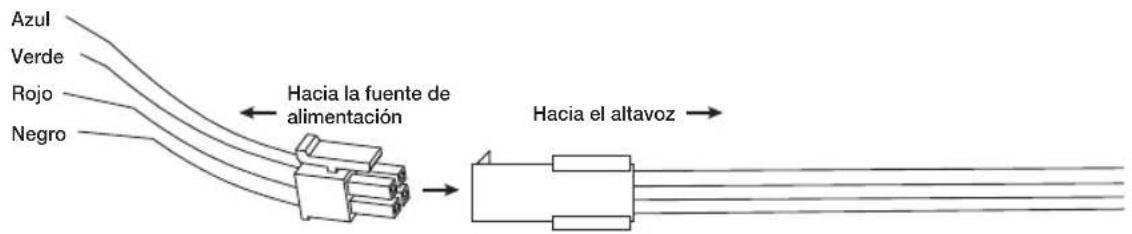

Para alimentar los LED, conecte los cables de calibre 24 negro (+), azul, verde y rojo de los cables desde el altavoz hacia el conector hembra y, a continuación, tienda los cables desde el conector hembra a la fuente de alimentación compatible de 12 V o al controlador de luces (se vende por separado). If using a separate controller, be sure to connect each wire to the proper output.

Si va a cablear los LED fijos directamente desde fuente de alimentación, puede elegir el color de los LED conectando el cable negro al terminal positivo (+) y el cable R, G o B único, o la combinación de cables que desee, al terminal negativo (-).

Hay 7 colores posibles, según la configuración del cableado elegida:

Cable conectado al terminal positivo (+12 V)	Cable conectado al terminal negativo (-)	Color que se obtiene
Negro	Rojo Rojo
	Verde Verde
	Azul Azul
	Rojo + verde Amarillo
	Rojo + azul Púrpura
	Azul + verde Aguamarina
	Rojo + azul + verde Blanco

APLICACIÓN DE LA JUNTA DE ESPUMA

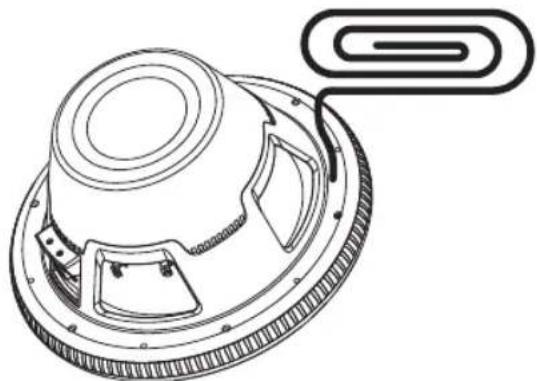

Para ayudar a sellar la instalación y protegerla del agua, así como para disponer de un sello acústico hermético, aplique la junta de espuma autoadhesiva al marco del altavoz.

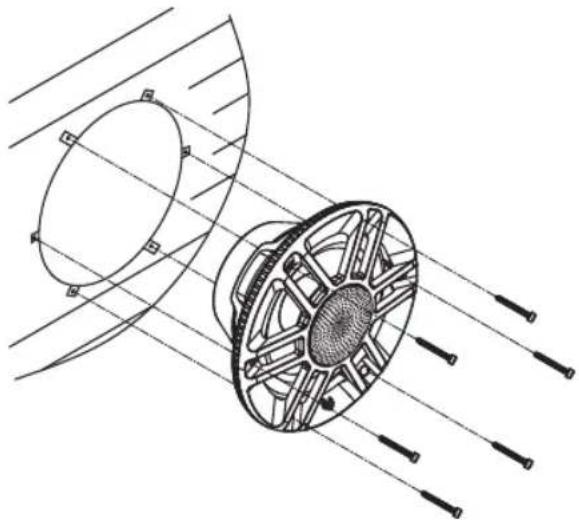

Utilice los tornillos incluidos para montar el altavoz en su lugar. Si es necesario, utilice los clips rápidos incluidos para que el montaje sea más seguro.

NOTA: Actúe con precaución al cortar y utilizar tornillos en fibra de vidrio para evitar arañazos y grietas.

Kappa 6 y Kappa 8
Kappa 10

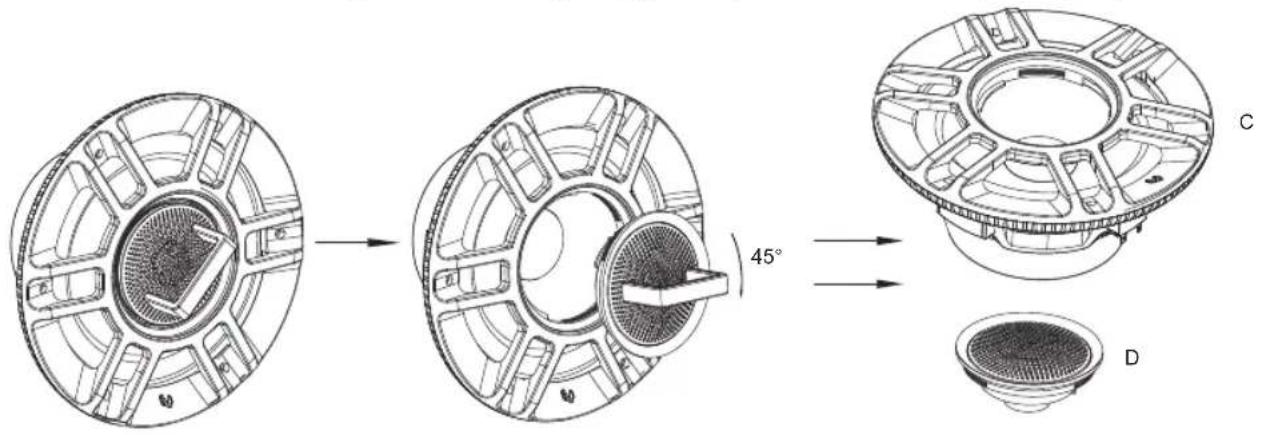

Utilice la herramienta con 2 patillas incluida para quitar el altavoz de agudos de la caja del woofer. Coloque las patillas de la herramienta en los orificios de la rejilla del altavoz de agudos y gírela 45 grados hacia la derecha para aflojarlo y retirarlo.

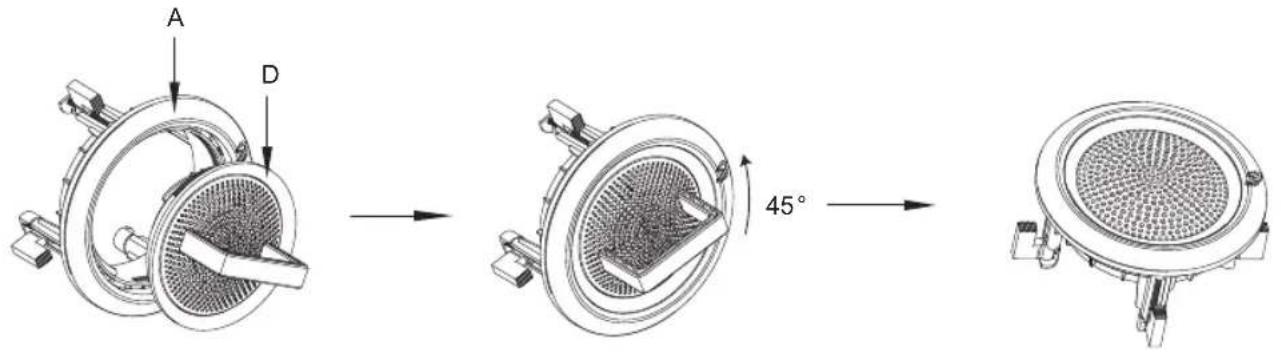

Coloque el altavoz de agudos en el soporte de montaje y utilice la herramienta para sujetarlo girándola 45 grados hacia la izquierda.

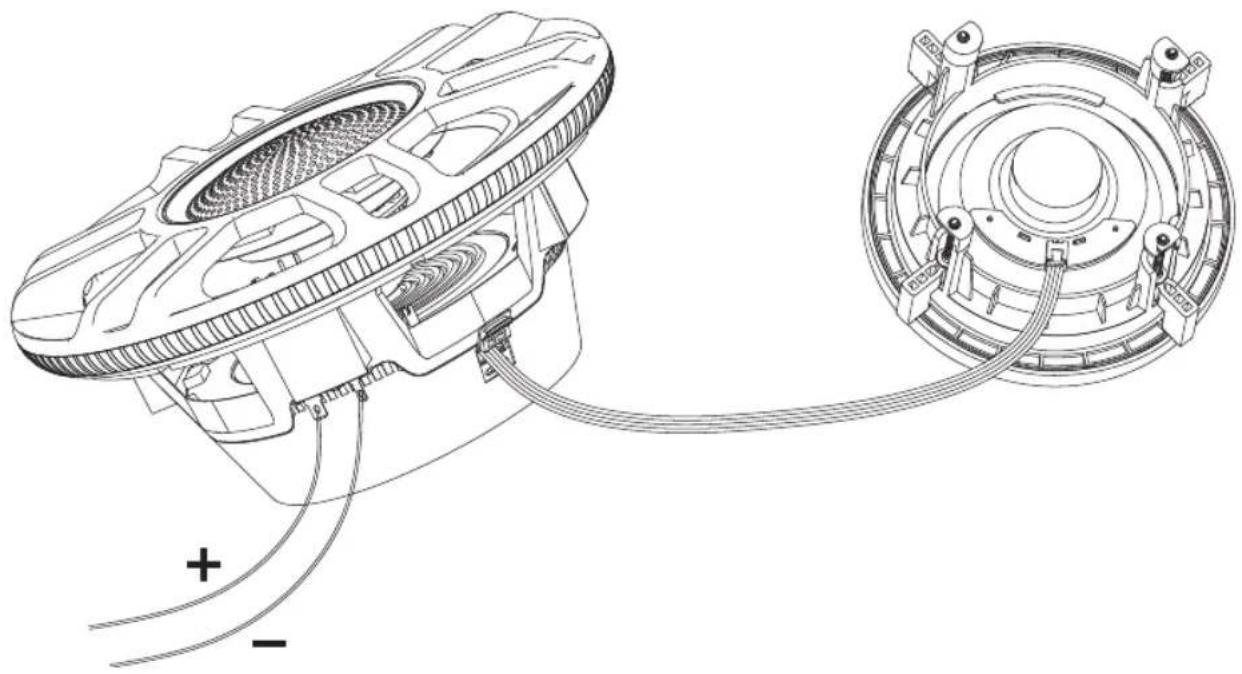

Para transmitir la señal de audio hacia el altavoz de agudos, asegúrese de que el woofer y el altavoz de agudos estén conectados con el cable incluido.

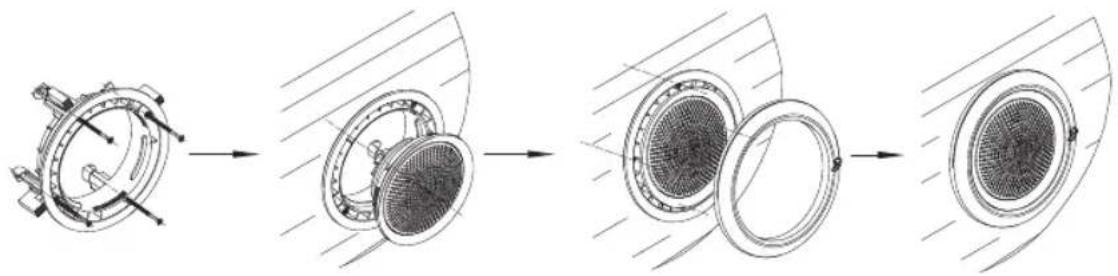

Coloque el altavoz de agudos en la ubicación de montaje y, a continuación, gire cada tornillo prisionero hacia la derecha para apretar los soportes de montaje. Vaya con cuidado para no apretar en exceso. Encaje el anillo exterior incluido sobre el soporte de montaje para ocultar los tornillos prisioneros.

Especificaciones	Kappa 6 Kappa	8 Kappa 10
Manejo de potencia continua	100 W 200 W 300 W
Capacidad de potencia pico	300 W 500 W 900 W
Intervalo de frecuencias 40 Hz - 25 kHz 30 Hz - 22 kHz 20 Hz - 2 kHz
Impedancia nominal 3 Ohm*	3 Ohm* 2 o 4 Ohm		(utilice el conmutador para seleccionarla)
Sensibilidad 92 dB 92 dB 89 dB
Diámetro exterior 189,4 mm	241 mm	295 mm
Diámetro del troquel de montaje	144,8 mm	Woofer: 177,4 mmSoporte del altavoz de agudos: 115,9 mm	235,6 mm
Profundidad total	92,5 mm	108,1 mm	162,4 mm
Profundidad de montaje	65 mm	80,5 mm	123 mm

*NOTA: A causa de la baja impedancia del woofer, no cablee dos o más en paralelo con un amplificador, ya que esto provocaría el recalentamiento del amplificador y lo dañaría.
