Kappa 8130M - Haut-parleur INFINITY - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de haut-parleur	Haut-parleur coaxial
Diamètre du haut-parleur	8 pouces (20 cm)
Puissance nominale	150 Watts RMS
Puissance maximale	450 Watts
Réponse en fréquence	30 Hz - 20 kHz
Impédance	4 Ohms
Type de montage	Montage encastré
Utilisation recommandée	Audio automobile
Matériaux de construction	Membrane en polypropylène, cadre en acier
Entretien	Nettoyage régulier avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas exposer à des températures extrêmes, respecter les limites de puissance
Garantie	Vérifiez auprès du revendeur

FOIRE AUX QUESTIONS - Kappa 8130M INFINITY

Comment connecter mon INFINITY Kappa 8130M à mon système audio?

Pour connecter votre INFINITY Kappa 8130M, assurez-vous de disposer de câbles de haut-parleur appropriés. Branchez le fil positif (+) au terminal rouge et le fil négatif (-) au terminal noir du haut-parleur. Ensuite, connectez l'autre extrémité des câbles à votre amplificateur ou autoradio.

Quel est l'impédance nominale du INFINITY Kappa 8130M?

L'impédance nominale du INFINITY Kappa 8130M est de 2 ohms.

Quelle est la puissance maximale que peut supporter le INFINITY Kappa 8130M?

Le INFINITY Kappa 8130M peut supporter jusqu'à 300 watts en puissance maximale.

Comment régler la qualité sonore de mon INFINITY Kappa 8130M?

Pour améliorer la qualité sonore, vous pouvez ajuster les paramètres de votre amplificateur, tels que les basses, les aigus et le niveau de volume. Vous pouvez également expérimenter les positions des haut-parleurs pour un meilleur son.

Que faire si le son de mon INFINITY Kappa 8130M est distordu?

Si le son est distordu, vérifiez d'abord les connexions des câbles pour vous assurer qu'elles sont bien fixées. Ensuite, réduisez le volume de l'amplificateur pour éviter la saturation. Si le problème persiste, il se peut que le haut-parleur soit endommagé.

Comment nettoyer mon INFINITY Kappa 8130M?

Utilisez un chiffon doux et sec pour nettoyer la grille et la surface du haut-parleur. Évitez d'utiliser des produits chimiques ou de l'eau qui pourraient endommager les composants.

Mon INFINITY Kappa 8130M ne fonctionne pas, que dois-je faire?

Vérifiez d'abord toutes les connexions pour vous assurer qu'elles sont correctes et sécurisées. Testez le haut-parleur avec un autre amplificateur pour déterminer si le problème provient du haut-parleur ou de l'amplificateur. Si le haut-parleur ne fonctionne toujours pas, contactez le service après-vente.

Quelle est la fréquence de réponse du INFINITY Kappa 8130M?

La fréquence de réponse du INFINITY Kappa 8130M est de 45 Hz à 25 kHz.

MODE D'EMPLOI Kappa 8130M INFINITY

Ce manuel contient les directives d’installation générales. Cependant, veuillez noter que l’installation correcte de composants audio marine requiert une expérience qualifiée. Si vous ne disposez pas des connaissances et des outils permettant d’exécuter correctement cette installation, nous vous recommandons fortement de consulter un distributeur agréé Infinity pour connaître vos options d’installation. Conservez toutes les instructions et les factures à titre de référence.

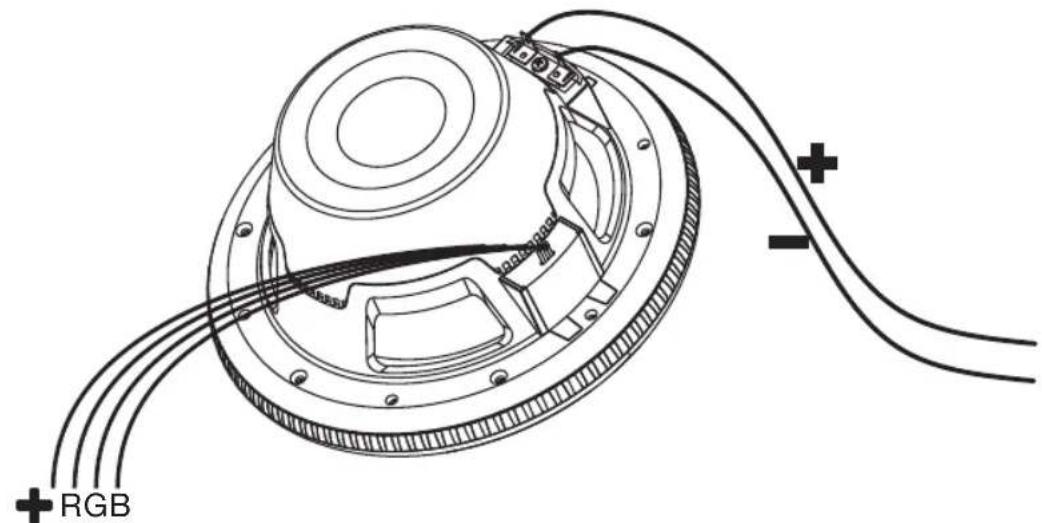

Pour envoyer le signal au haut-parleur marine Infinity, connectez les fils de haut-parleur positif (+) et négatif (-) aux sorties de haut-parleur appropriées de votre appareil ou amplificateur source. Veillez à respecter la polarité adéquate.

CÂBLAGE DES DEL DU HAUT-PARLEUR

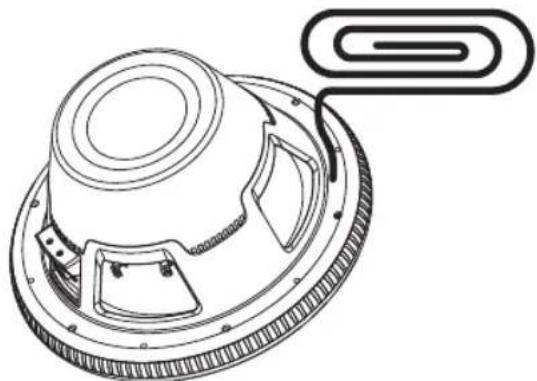

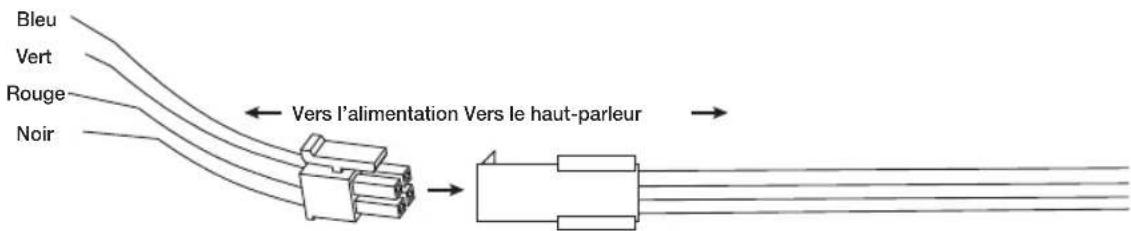

Pour alimenter les DEL, branchez les fils de DEL de 0,205 mm² (24-gauge) noir (+), bleu, vert et rouge du haut-parleur dans le connecteur femelle inclus, puis faites passer les fils du connecteur femelle à votre alimentation 12 volts ou contrôleur d’éclairage compatible (vendu séparément). Si vous utilisez un contrôleur séparé, veillez à connecter chaque fil à la bonne sortie. Si vous câblez directement les DEL à votre alimentation, vous pouvez choisir la couleur des DEL en connectant le fil noir à la borne positive (+) et les fils R, V et/ou B individuels appropriés ou une combinaison de ces fils à la borne négative (-). Il y a 7 couleurs possibles, selon la configuration de câblage que vous choisissez : Kappa 10 9-9/16” (235.6mm) 11-5/8” (295mm) 6-13/32” 162.4mm4-7/8” (123mm) R BG Vers l’alimentation Vers le haut-parleur Bleu Vert Rouge Noir FRFil connecté à la borne positive (+12V) Fil connecté à la borne négative (-) Couleur produite Noir Rouge Rouge Vert Vert Bleu Bleu Rouge + Vert Jaune Rouge + Bleu Mauve Bleu + Vert Bleu vert Rouge + Bleu + Vert Blanc APPLICATION DE LA MOUSSE D’ÉTANCHÉITÉ Pour contribuer à l’étanchéité de votre installation contre l’eau et pour créer une étanchéité acoustique à l’air, appliquez le joint de mousse auto-adhésif sur la structure du haut-parleur.

MONTAGE DU HAUT-PARLEUR

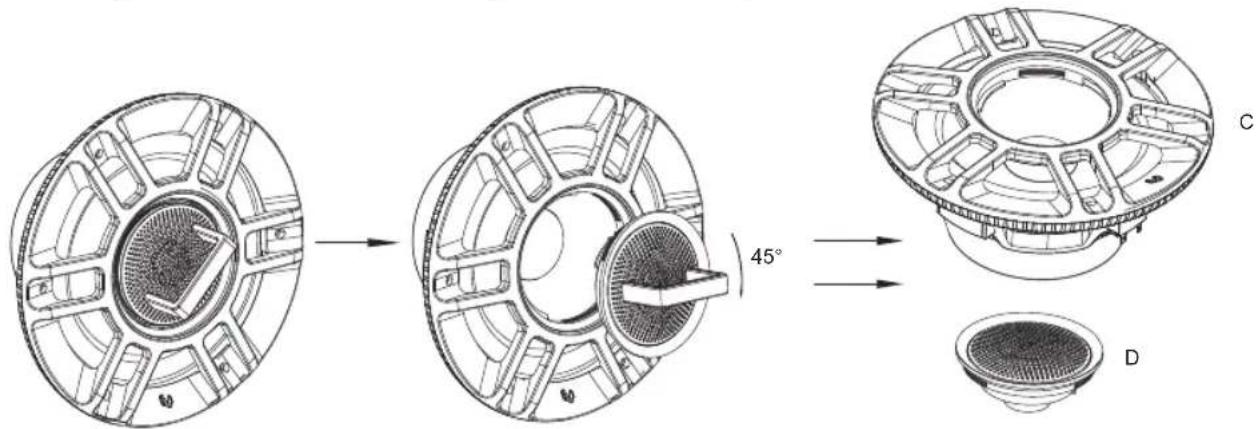

Utilisez les vis incluses pour monter le haut-parleur dans son emplacement. Utilisez les attaches rapides incluses si nécessaire pour sécuriser le montage. REMARQUE : Soyez prudent pour découper et visser des vis dans la fibre de verre afin d’éviter des rayures et des fêlures. Kappa 6 and Kappa 8 Kappa 10 FRDÉPOSE DU TWEETER POUR UN MONTAGE SÉPARÉ (KAPPA 8 UNIQUEMENT) Utilisez l’outil à 2 broches inclus pour retirer le tweeter du corps du haut-parleur grave. Placez les broches de l’outil dans les trous de la grille du tweeter et tournez sur 45 degrés dans le sens horaire pour le desserrer et le retirer.

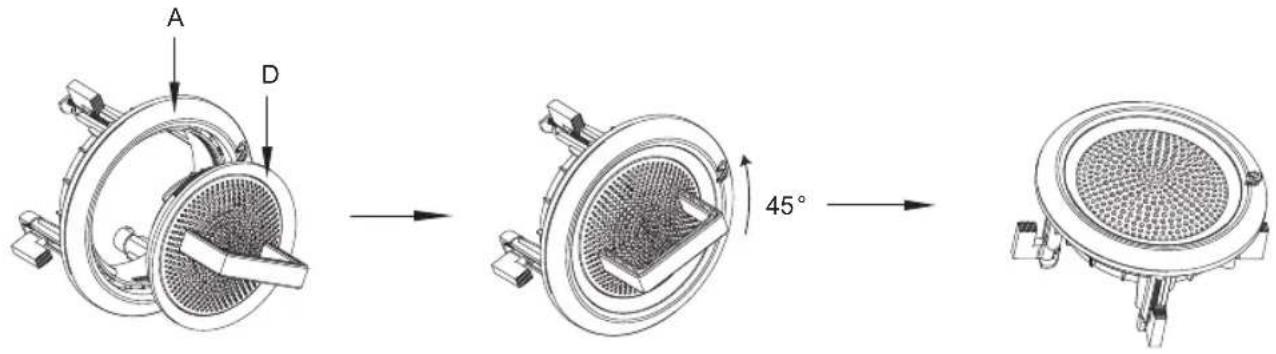

MONTAGE AFFLEURANT DU TWEETER

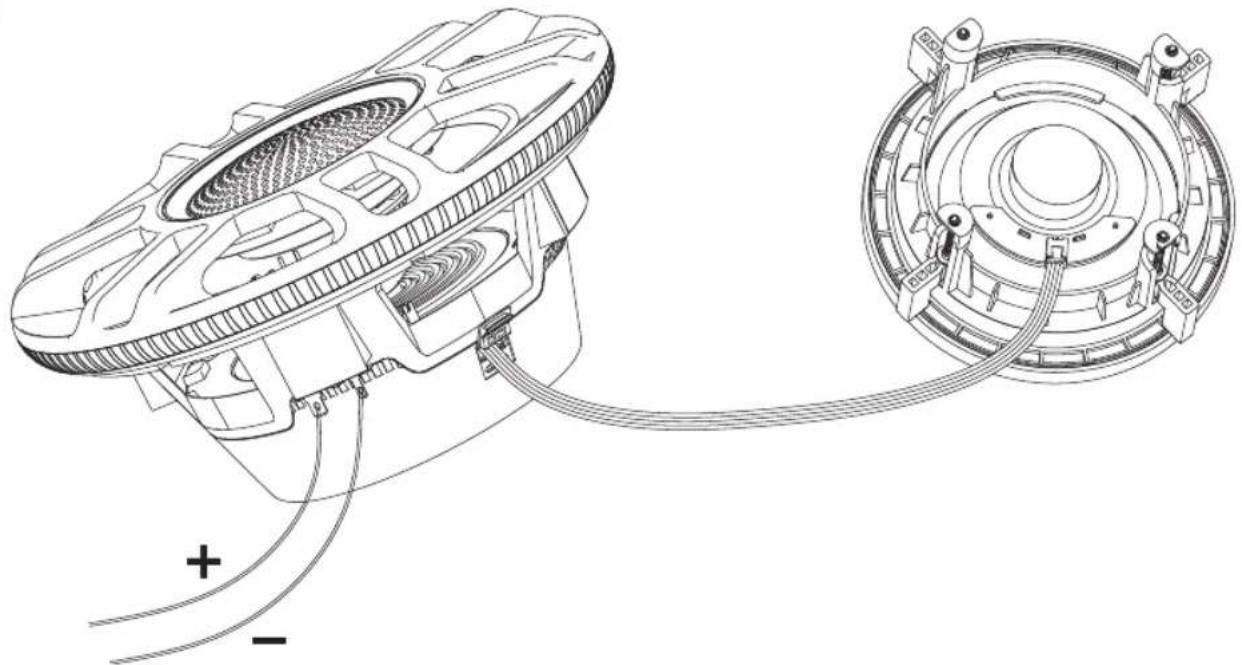

Placez le tweeter dans le support de fixation et utilisez l’outil pour le bloquer en tournant sur 45 degrés dans le sens trigonométrique. Pour transmettre le signal audio au tweeter, vérifiez que le haut-parleur grave et le tweeter sont branchés avec le câble inclus.

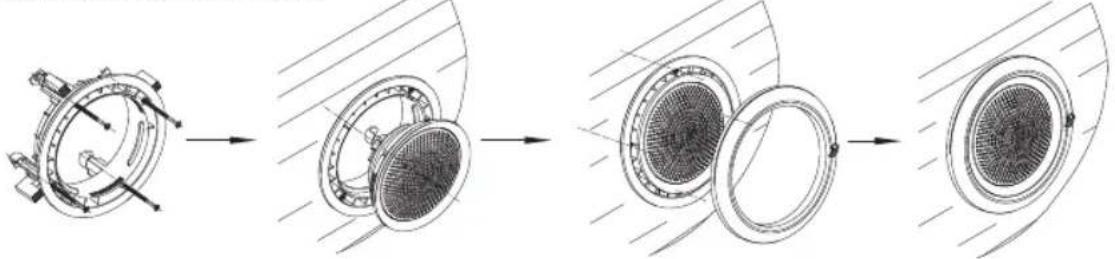

45 ° FRPlacez le tweeter dans l’emplacement de montage, tournez ensuite chaque vis de blocage dans le sens horaire pour serrer les supports de fixation. Soyez prudent pour ne pas trop serrer. Accrochez la bague extérieure incluse sur le support de fixation pour cacher les vis de blocage. Spécications Kappa 6 Kappa 8 Kappa 10 Puissance admissible continue 100 W 200 W 300 W Puissance crête admissible 300 W 500 W 900 W Réponse en fréquence 40 Hz – 25 kHz 30 Hz – 22 kHz 20 Hz – 2 kHz Impédance nominale 3 Ohms* 3 Ohms* 2 ou 4 ohms (sélectionner avec le commutateur) Sensibilité 92 dB 92dB 89dB Diamètre externe 189,4 mm (7-15/32") 241 mm (9-1/2”) 295 mm (11-5/8”) Diamètre de découpe de montage 144,8 mm (5-23/32”) Haut-parleur grave : 177,4 mm (7”) Support de tweeter : 115,9 mm (4-9/16”) 235,6 mm (9- 9/16”) Profondeur totale 92,5 mm (3-21/32”) 108,1 mm (4-9/32”) 162,4 mm (6- 13/32”) Profondeur de montage 65 mm (2-9/16”) 80,5 mm (3-3/16”) 123 mm (4-7/8”) *REMARQUE : En raison de la faible impédance du haut-parleur grave, ne câblez pas deux haut-parleurs ou plus en par- allèle sur un amplificateur ; ceci peut provoquer une surchauffe et endommager l’amplificateur. HARMAN International Industries, Incorporated 8500 Balboa Boulevard, Northridge, CA 91329 USAwww.infinityspeakers.com© 2018 HARMAN International Industries, Incorporated. Tous droits réservés.Infinity est une marque commerciale de HARMAN International Industries, Incorporated, déposée aux États-Unis et/ou dans d’autres pays. Les caractéristiques, les spécifications et l’aspect sont susceptibles d’être modifiés sans préavis. FRGRACIAS POR SU COMPRA . . . Su producto Infinity se ha diseñado para proporcionarle el rendimiento y la facilidad de uso que se espera de Infinity.
