使用説明書 Edge BEHRINGER

外したり、開けたりしないで ください。高品質なプロ用ス

¼" TS 標準 ケーブルおよびツイスト ロッ キング プラグケーブル) を使

い危険な電圧が存在しており､ これは感電の危険性を構成す る可能性があることを示して

のあるところには設置しない で下さい。装置には決して水 分がかからないように注意し､ 花瓶など水分を含んだものは､ 装置の上には置かないように

れている箇所には､内部に高圧 電流が生じています｡ 手を触れ ると感電の恐れがあります。

の方法についての重要な説明 が付属の取扱説明書に記載さ れています。ご使用の前に良

ビス担当者のみが使用するた めのものです。操作説明書に 含まれているもの以外のサー

ために12 13Quick Start GuideEDGE ビスを行わないでください。 修理は有資格のサービス担当 者によって行われなければな

に、電気および安全に関する 情報については、底部の外装 に記載されている情報を参照

い 。密 閉 さ れ た ス ペ ー ス に は 取 り 付 け な い で く だ さ い 。必 ず 製 造元の指示に従って取り付けて

アプライアンスの差込口で損傷 から守 ってください 。

6. 暖 房 器 、ヒ ー タ ー 、ス ト ー

ブ 、ア ン プ な ど 発 熱 す る 機 器 の近くには取り付けないでく

安全目的を妨げないでくださ い 。偏 光 プ ラ グ は 片 方 が も う 一 方 よ り 幅 が 広 い も の で す（ ア メ リカとカナダ専用)。接地型プラ グは 二本 の刃と三本目のアース プ ラ グ が つ い て い ま す 。幅 の 広 い刃または三本目のプラグは安 全のために設けられています。 提供されたプラグがコンセント に合わない場合は、電気技師に 相 談して 陳 腐 化したコンセント を交 換してください 。

ン ド 、三 脚 、ブ ラ ケ ッ ト 、ま た

さい。カート/装置の組み合わ せを移動する際には倒れないよ うに注 意してください 。

11. 特 に 損 傷 後 は 、修 理 に は

資 格 のあ る専 門 家 を利 用してく

置 は 、保 護 ア ー ス 接 続 の あ る メ インの電源コンセントに接続し

ライアンスコプラが切断装置 と し て 使 用 さ れ る 場 合 、切 断 装 置は操作可能でなければなり

45°C までです (41° から 113°F)。 ここに含まれる記述､写真､ 意見の全体または一部に依拠 して､いかなる人が損害を生じ

Music Tribe は 一切の賠償責任を負いませ ん。技術仕様､外観およびそ の他の情報は予告なく変更 になる場合があります。商 標はすべて､それぞれの所有

Music Tribe の限定保証に関する 概 要 に つ い て は 、オ ン ラ イ ン 上 community.musictribe.com/support にて詳 細をご確 認ください 。

13 14 15 1674 75Quick Start GuideEDGE (JP) ステップ 2: コントロール

1. FREQUENCY (VCO 1) – 周波数を ±5 オクターブの 範 囲

で 制 御 し ま す（ 計 10 オクターブ ) 。

2. SHAPE – スクエア波と三角波のいずれかを選択し

3. ENVELOPE – 二 極 式 の コ ン ト ロ ー ル で 、時 計 回 り 方 向

に動かすと、より大きくピッチ変調します。左側に回すと エ ン ベ ロ ープ モ ジュレ ー シ ョン を マイナス 方 向 に 適 用 し 、ス ラ イ ド ピ ッ チ 効 果 を 付 加 し ま す 。

4. SEQ PITCH MOD – ピッチシーケン サーの送り先 を

OSC 1 & 2, OSC 2 のみ、またはオフのいずれかより選択する 3 ウェイスイッチです。

5. LEVEL – VCO 1 の 音 量を 設 定します。

6. EG (VCO 1 & 2) DECAY – 両オシレーターのピッチを変調

します。時計回り方向に動かすと、モジュレーション量 が 増 加しま す。

7. FREQUENCY (VCO 2) – 周波数を ±5 オクターブの 範 囲

で 制 御 し ま す（ 計 10 オクターブ ) 。

8. SHAPE – スクエア波と三角波のいずれかを選択し

9. ENVELOPE – 二 極 式 の コ ン ト ロ ー ル で 、時 計 回 り 方 向

に 動 か す と よ り 大 き くピッ チ 変 調 し ま す。左 側 に 回 すと エ ンベ ロ ープ モジュレ ー ション を 負 の 方 向 に 適 用 し 、ス ラ イ ド ピ ッ チ 効 果 を 付 加 し ま す 。

10. HARD SYNC – オンにすると OSC 2 の位相を OSC 1 に合

わせます。複雑なメタリックサウンドやフランジャーサウンドに使 用します。

11. LEVEL – VCO 2 の 音 量を設 定しま す。

12. 1 - 2 FM AMT – OSC 2 と OSC 1 の ピ ッ チ を 変 調 し 、時 計

回り方 向に 動 かすと効 果 が 大きくなります。

13. NOISE COLOR – Pink（ ピ ン ク ）ま た は White (ホワイト)

ノイズのいず れ か を 選 択します。ホワイトノイズ は明朗で、ピンクノイズは暗めのサウンドです。

14. NOISE / EXT – ノイズ量の設 定や、信号に付加する外

部 オー ディオのレ ベル 調 節 を行います。

15. POWER LED – ユニットがオンの時に点灯し

ます。ポリモ ード 有 効 時 には 赤 色になります。

16. VCA MODE – Fast では VCA EG を 1ms 周辺に設 定し

ます。Slow では VCA EG のアタックタイムを 100ms に

17. DECAY – VCA エンベロープの減衰時間を設定し

18. VOLUME – メインの全体的な音量を制 御し

19. VCF SELCET – HP（ハイパス）または LP（ローパス）

いずれかのフィルターモードを選択します。

20. CUTOFF – 選 択 し た モ ー ド に 応 じ て 、フ ィ ル タ ー カ ッ ト

オフポイントを調節します (20 Hz 〜 20 kHz).

21. RESONANCE – フィルターのレゾナンスを調 節します。

カットオフポイント周 辺 の 周 波 数 を強 調しま す。

22. DECAY – 変化した音色が、時間経過に応じて元の値

に戻るまで の 速 さを決 定しま す。

23. ENVELOPE (FILTER) – 12 時から時計回り方向に動かす

とフィルターエンベロープモジュレーションが増大します。反時計回り方向に動かすと、フィルターカットオフ周波数に負の方向のエンベロープモジュレーションを 適 用しま す。

24. NOISE / VCF MOD – NOISE / VCF MOD を時計回り方向に

動かすと、フィルターカットオフ周波数をノイズソースで変調する度合いを調節します。パッチベイで VCF MOD 入 力 に パ ッ チ す る と 、コ ン ト ロ ー ル 信 号 に よ りフィルターカットオフ周波数を変化させます。

25. TEMPO – 内部 (INT) に 設 定 時 、テ ン ポ を 10 〜 10,000

の 範 囲 で 設 定します。MIDI および USB 経由の場合、 範囲は 10 - 300 BPM となりま す。

26. CLOCK – クロックは MIDI, USB または INT / EXT

(内部／外部) のいずれかに設定します。外部クロックの場合は ADV / CLOCK パッチポイントを使用します。

27. SCALE – 外部から入 力される MIDI または USB クロッ

ク に 対 す る 、シ ー ケ ン サ ー の タ イ ミ ン グ を 設 定 し ま す。ス ト レ ー ト リ ズ ム の ⁄ , ⁄ ⁄ ⁄ または ⁄ T ⁄ T ⁄ T および ⁄ T（三連符）から選択します。

28. TRIGGER – シーケンサーを停止した状

態で、TRIGGER ボタンを押すと、現在のシーケンサ ーステップ（LED に表示）をプレイし、次のステップには進みません。特定のステップを必要に応じて繰り返しながら設定を変更し、微調整をおこなう際に便 利です。

29. PLAY / STOP – シーケンサーの現在のステップを、

30. ADVANCE – シーケンサーのステップ 8 つを、

31. PITCH – ピッチの 値を調 節 する 8 つのコントロール

です。中央から時計回り方向に動かすと VCO 周波数 をコントロールしま す。12 時から反時計回り方向に 動かすと、そのステップのピッチを下げます。このコ ントロール 類 の範囲は 10 オクターブ です。

32. VEL – 各ベロシティを調節する、8 つのコントロール

です。VCO エ ン ベ ロ ープ、フィル ター エ ンベ ロ ープ／デ ィ ケ イ 、お よ び VCA ディケイの 大 きさを制 御し ます。時計回り方向に動かすと、値を0 V から 5 V

33. MIDI IN – 外部 MIDI 機器を通じたサウンドをプレイ

したり、MIDI クロックを使用するための MIDI DIN

34. MIDI OUT / THRU – MIDI の出力またはスルーに使用

35. OSC 1 CV – オシレーター1 ピッチ CV, 1 V / オクタ

36. OSC 2 CV – オシレーター 2 ピッチ CV, 1 V / オクタ

37. OSC DECAY – OSC ディケイの減衰時間を決定し、音階

打楽器のサウンドに、ピッチを伴うダイナミクスを付 加 する 際 に便 利 です。

38. ADV / CLOCK – クロック立ち上がりエッジが感知され

る と 、シ ー ケ ン サ ー パ タ ー ン を 1 ステップ移動し ま す 。こ の モ ー ド で は テ ン ポ コ ン ト ロ ー ル は 無 効 に

39. TRIGGER – 現在選択しているシーケンサーステップ

のベロシティレベルに応じ、次のステップに進むこ となく、3 つ の 全エ ン ベ ロ ープ ジェネレ ー ター をトリ ガーする入力端子。外部シーケンサーとの接続時に便 利です。

40. VELOCITY – エ ン ベ ロ ープ ジェネレ ー ター の 最 大 ア ン

プリチュードを制御し、極めてダイナミックで 印 象的 な サ ウ ン ド を 作 る た め の 、大 事 な 鍵 と な り ま す 。

41. NOISE LEVEL – ノイズ レベル調 節 や、EXT AUDIO 入力ジ

ャックに接続した外部オーディオ信号のレベル調節

の際に、NOISE / EXT LEVEL（ノイズ／外部レベル）コン

42. 1-2 FM AMT – 1 - 2 FM AMT コントロール の 値 を変 調さ

せ 、オ シ レ ー タ ー 1 がオシレーター 2 に適 用するモ ジュレーション量を決定する入力です。

43. EXT AUDIO – このジャックに外 部 オーディオ

ソースを挿入すると、信号経路より Noise (ノイズ）を除去し、外部オーディオ信号で置き換え

ま す 。こ の 入 力 の 音 量 は NOISE / EXT LEVEL（ノイズ／

外 部 レ ベ ル ）コ ン ト ロ ー ル で 制 御 し ま す 。

44. TEMPO – シーケンサークロック VCO スピードを、

1 V / オクターブ で 制 御 する入 力端 子です。

45. PLAY / STOP – 外部ボルテージでシーケンサーをスタ

46. VCF MOD – コントロールボルテージを挿入するとノ

イズジェネレーターをフィルターのハードワイヤード モ ジ ュ レ ー シ ョ ン ソ ー ス に し ま す 。フ ィ ル タ ー に 適 用 さ れ る モ ジ ュ レ ー シ ョ ン の 最 大 量 は 、そ の ま ま

NOISE / VCF MOD コントロールで 制 御します。

47. VCF DECAY – この入力では VCF EG の ディケイタイムを

制御し、サウンドのバリエーションを多数作成するのに便 利 です。

48. VCA CV – コントロールボルテージを出力 VCA に適

用する入力で、全体的な音量をモジュレートするオルタナティブな方法です。

49. VCA DECAY – VCA EG のディケイタイムを制御する入力

で、非音階打楽器パターンのバリエーションを付加するのに便 利 で す。

50. OSC 1 – オシレーター 1 の直接出力です。モジュレー

ションまたはオーディオ出力として使用します。

51. OSC 2 – オシレーター 2 の直接出力です。モジュレー

ションまたはオーディオ出力として使用します。

52. OSG EG – 両オシレーターの内部モジュレートに使

用されるコントロールボルテージの複製を出力し

53. TRIGGER – シーケンサークロックからパルスを供

与し、外部インストゥルメントとの 同期のクロックソ ー ス 、ま た は ト リ ガ ー 信 号 と し て 使 用 し ま す 。

54. VELOCITY – 現在のシーケンサーステップのベロシ

ティ設定に基づいて変化するボルテージを供与し

55. PHONES – 3.5 mm ヘッドフォン出力で、制御は音量コ

ントロール (18) を 使 用しま す。

56. PITCH – 現在のシーケンサーステップのピッチ設定

に基づいて変化するボルテージを供与します。

57. VCF EG – フィルターを内部モジュレートさせるコント

58. VCA – メインオーディオ出力で、Volume ( 音 量 ）コ ン

59. VCA EG – VCA を内部モジュレートさせるコントロー

ルボルテージのコピーを出力します。背面パネル

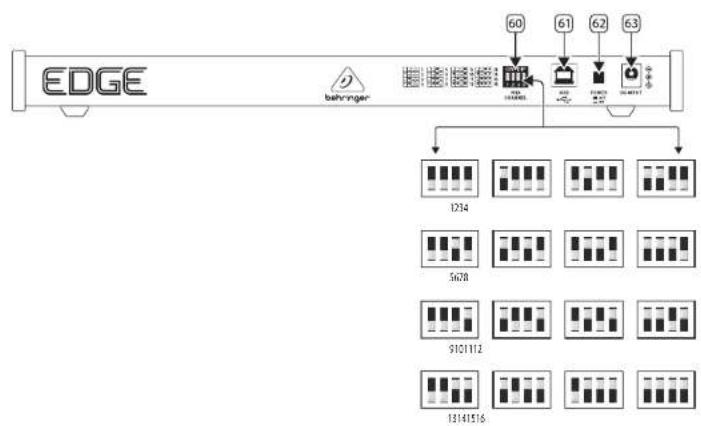

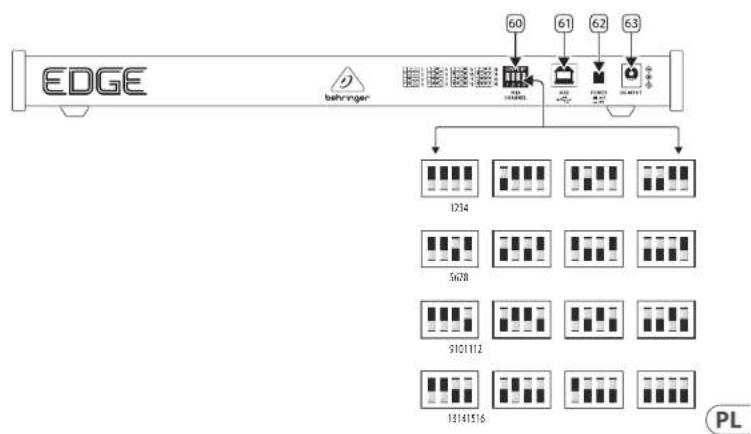

60. MIDI CHANNEL SELECT – ディップ スイッ チ を 使 用し 、

1 〜 16 までの MIDI チャンネルを選択 します。

61. USB – 標準 USB ケーブル A – B タイプ を 使 用してコ

ンピューターに接続します。62. ON / OFF – 電 源 スイッ チ。

63. DC INPUT – 必ず、付属の PSU (12 V 1000 mA) のみをご

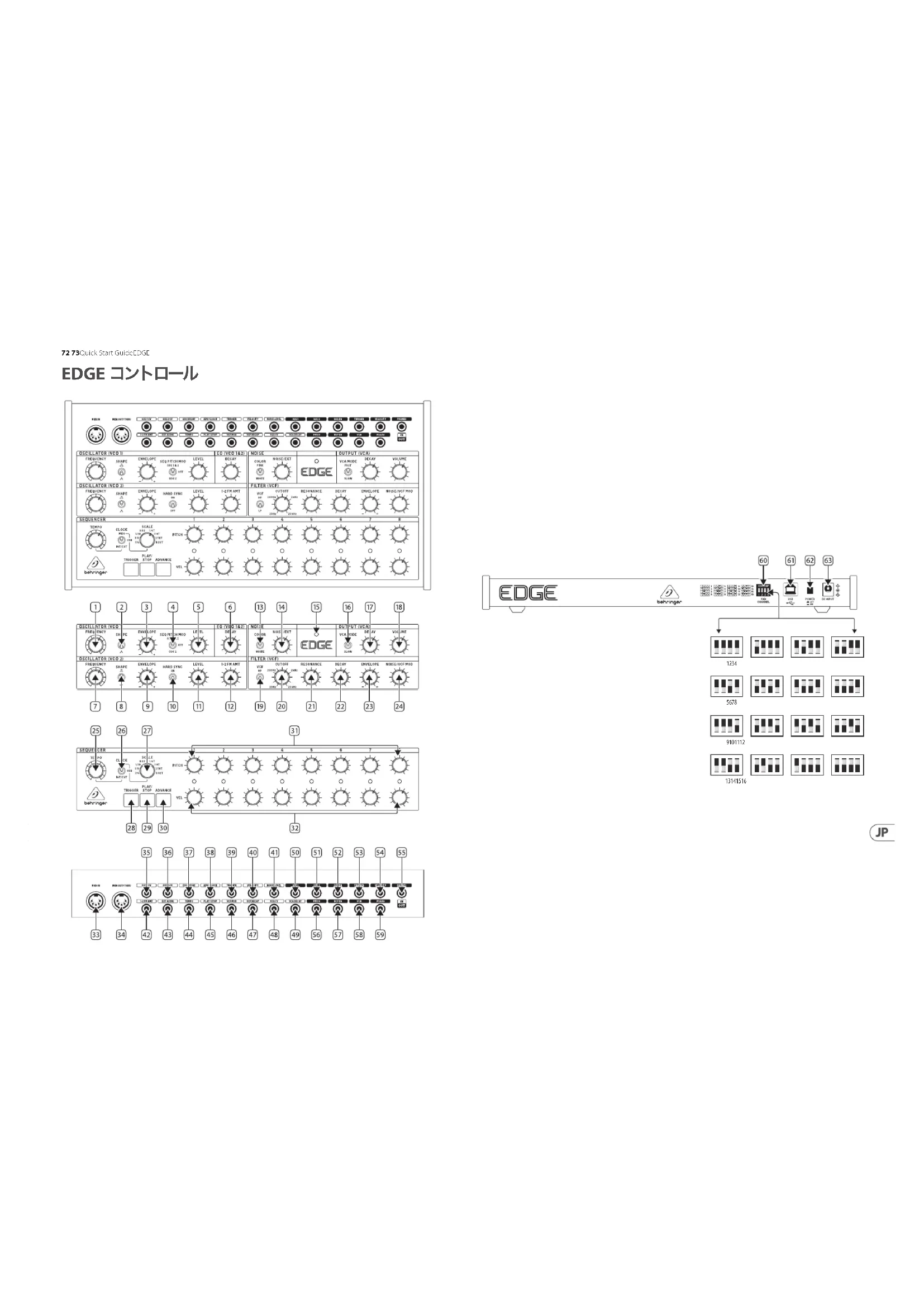

EDGE コントロール76 77Quick Start GuideEDGE (JP) ステップ 3: はじめに EDGE はじめに

“スタートアップガイド” には、EDGE の セットアップ 方 法 ならびに、EDGE の機能についての簡潔な解説を記載し

EDGE をご使用のシステムに接続するにあたっ ては、本書冒頭の接続ガイドをご参照ください。ソフトウェアセットアップ

EDGE は USB クラスコンプライアント MIDI 機器のため、

ドライバー の インストール は不 要で す。 EDGE を Windows および MacOS で 使 用 す る 場 合 、追 加 の ドライバー は 不 要です。ハードウェアセットアップ ご使用のシステムの接続をすべて完了します。接続作業 の間、EDGE の電源は入れないでください。 サウンドシステムの電源がオフであることをご確認ください。 パワーアンプリファーよりも先に EDGE の電源を入れ、電源を落とす際は EDGE を最 後にします。 それ により、ご 使 用のスピーカーをポップノイズや衝 撃音 から保 護しま す。 ウォームアップ時間 EDGE をレコーディングやライブパフォーマンスでご使 用になる前に、15 分以 上のウォームアップタイムを確保いただくことを推奨いたします（寒冷な場所から持ち込んだ場 合はさらに長くしてください）。そうしていただくことにより、精密アナログ回路が通常動作温度に達し、 精 確 な 性 能 を 発 揮 で きま す。 オシレーター(VCO) 部 EDGE には 2 つ 、メ イ ン の ボ ル テ ー ジ コ ン ト ロ ー ル オ シ レ ーター (VCO) が あります。VCO 波 形 は パ ルスまたは 三 角波を選 択します。 周波数は 10 オクターブの 範 囲で上下 に調 節 可 能で、他の楽器に合わせて微調整可能です。VCO は周 波 数 で モジュレートします。モジュレーション の ソ ー ス は 、下 に 詳 記 す る エ ン ベ ロ ー プ 、ま た は パ ッ チ ベイの OSC 1 & 2 CV 入 力のいず れ かで す。 VCO エンベロープの量または深さは ENVELOPE ( エ ン ベ ロ ープ ）ま た は EG DECAY (エ ン ベ ロ ープ ジェネレ ーター ディケイ VCO 1 & 2) コントロールで調節します。 LEVEL（音量）コントロールを使用して内部 VCO のミック スを調節します。内部ノイズジェネレーターは NOISE / EXT を時計回り方向に動かして付加します。 EXT AUDIO 入力に外部入力信号が存在する場合、ミック ス内のノイズと置 きか わりま す。フィル ター (VCF) 部 カ ッ ト オ フ 周 波 数 を 変 え た り 、レ ゾ ナ ン ス コ ン ト ロ ー ルを動かしたりして、サウンドへの 効果を確認しまし

優れた 24 dB / オクターブハイパスおよびローパスフィル ター により、EDGE で 作成したサウンドを自在にコントロ ールで きます。ハイパ スフィル ター は カットオ フ周 波 数 以下の 信 号 のレベルを下げます。効果的に基本波のレベルと低域の倍音を下げます。 ローパスフィルターはカットオフ周波数以上の信号のレベルを下げ ます。高 域 の 倍 音 のレベル を下げます。レゾナンスコントロールは信号をクロスオーバー周波数周 辺 で 強 調しま す。

VCF モジュレーションの量は NOISE / VCF MOD コントロー

ル で 変 更 し ま す 。パ ッ チ ベ イの EXT AUDI O 入力に信号が

ない場合は、ノイズを付加します。VCF ENVELOPE はフィルターのカットオフ周波数のモジュレ ー ト に 特 化 して い ま す 。エ ン ベ ロ ープ の デ ィケ イタ イム は VCF DECAY コ ン ト ロ ー ル で 設 定 し ま す 。シ ー ケ ン サ ー の 8 つの ベロシティコントロールも値に作用し ます。8 つ のレ ベ ル は エ ン ベ ロ ープ の Velocity（ベロシ テ ィ ）入 力 に 接 続 さ れ 、フ ィ ル タ ー エ ン ベ ロ ー プ の 量 お よび減 衰時間の両方を制御する追 加のソースとなり パッチベイの使用に加えて、これらの機能は、サウンドの作成に高い柔軟性をもたらします。パッチベイ部パッチベイ部では、尽きないオプションの数々やコンフギュレーションにより、多種多様なサウンドを作成でき ま す 。以 下 は ぜ ひ お 試 し い た だ き た い パ ッ チ ア イ デア 3 つです:

OSC 1 出力から OSC 2 CV IN に 接 続 す る と 、面 白 い モ ジ ュ

VELOCITY OUT から 1-2FM AMT へ 。す る と ベ ロ シ テ ィ シ ー

ケン サーを 使 用して、FM トーンを可変量で 付加でき

PITCH OUT から VCA DECAY IN へ 。シ ー ケ ン サ ー の ピ ッ チ レ

ベルで制御するディケイに変化を加えます。 警告: 3.5 mm 入力が 過 入 力にならないようにしてくだ さい。仕様表にある適正な電圧レベルのみを受け入れ 可能 です。3.5 mm 出力は、出力電圧を受け入れ可能な 入力端子にのみ接続してください。これらの指示に従えない場合、EDGE または外 部 機 器に損 傷が 生じることが あります。ファーストサウンド 以下は、接続 後、シンセサイザーでサウンドメイキングをおこ な う 手 順 で す： 音 量コントロール を上げます。クロックを “INT”（内部）に設定します。コントロール類をすべて表の通り、初期パッチレベルに設 定します。PLAY / STOP を押しま す。パターンが繰り返すのが聴こえるはずです。ファームウェアアップデート 当社ウェブサイト behringer.com を定期的にご覧いただ き、Behringer SYNTHTRIBE ア プリのアップ デ ート をご 確 認

ください。 アプリが 最 新のファームウェアファイルを探索し、ダウンロードおよび EDGE のアップデートをおこないます。EDGE SYNTHTRIBE

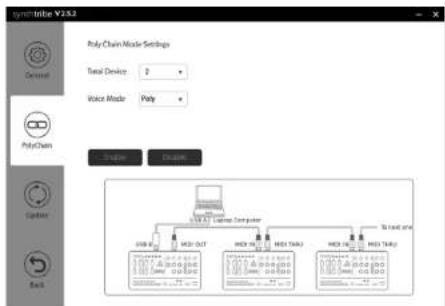

SYNTHTRIBE アプリケーションでは MIDI チャンネル 番 号 の選択および、用途に応じた EDGE 各 種 パラメーター の調 節 が 可能 です。 USB 経由で EDGE をコンピューターと接続し、 アプリケーションを起動します (PC または MacOS)。 当社ウェブサイトを定期的にご覧いただき、 SYNTHTRIBE および EDGE の取 扱 説 明 書 のアップ デ ートを ご確 認ください。典型的な Synthtribe の イメージ :78 79Quick Start GuideEDGE EDGE 控制

3.5 mm TRS, 最大 450 uW @ 64 Ω

形状： 脉冲波、 三角波 音序音高调制： osc 1 & 2, o, osc 2

1. 登録。新しい Music Tribe

機器をご購入後、すぐに musictribe.com にアクセスして オンライン登録を行ってくだ さい。シンプルなオンライン フォームでの登録は、修理請 求の処理をより迅速かつ効率 的に行うために役立ちます。 また、適用される場合は、 保証の利用規約をお読みくだ

Tribe 認定販売店がない場合 は、musictribe.com の "サポート" セクションに記載されている 国別の Music Tribe 認定代理店 にお問い合わせください。 お住まいの国がリストにない 場合は、"オンラインサポート" から問題が解決できるか確 認してください。こちらも "サポート" セクションにござ います。あるいは、製品を返 品する前に、musictribe.com でオ ンライン保証請求を提出して

コンセントに差し込む前に、 モデルに適した正しい電圧を 使用していることを確認して ください。ヒューズが故障し た場合は、必ず同じ種類と定 格のヒューズに交換してくだ
