使用説明書 Mariner 7x50 WPXL Fujinon

製品を使用する前にこの取扱説明書をよく読んで、安全な場所に保管して下さい。

① 箱の中の付属品がすべて揃っているかお確かめ下さい。
② 双眼鏡を安全に使用するために「安全にご使用いただくために」をお読み下さい。
③ 本マニュアルをよくお読みの上、お使い下さい。

付属品一覧

• ネックストラップ

• 拭き布

• 接眼レンズキャップ

• ケース

• 対物レンズキャップ

• 取扱説明書

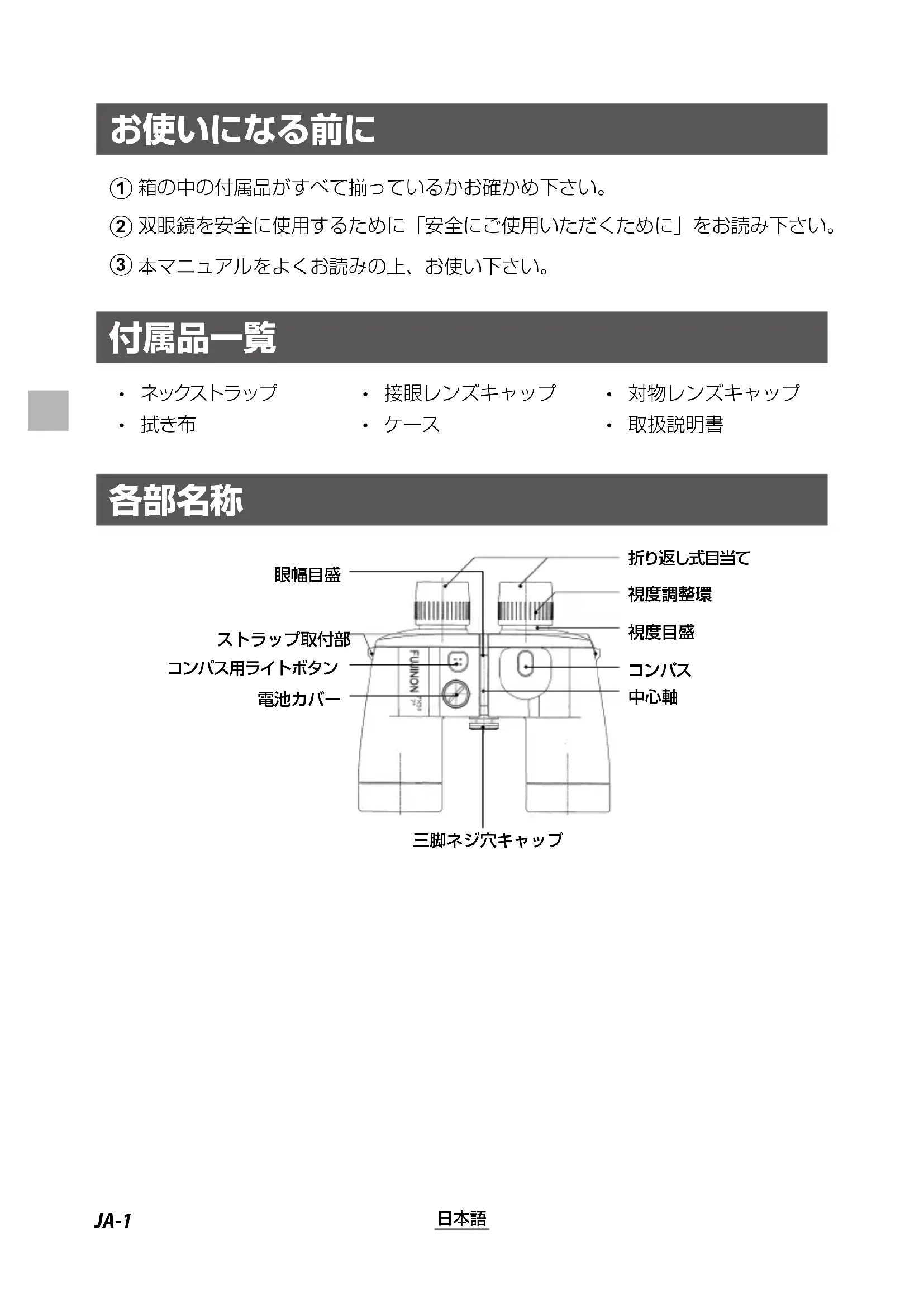

各部名称

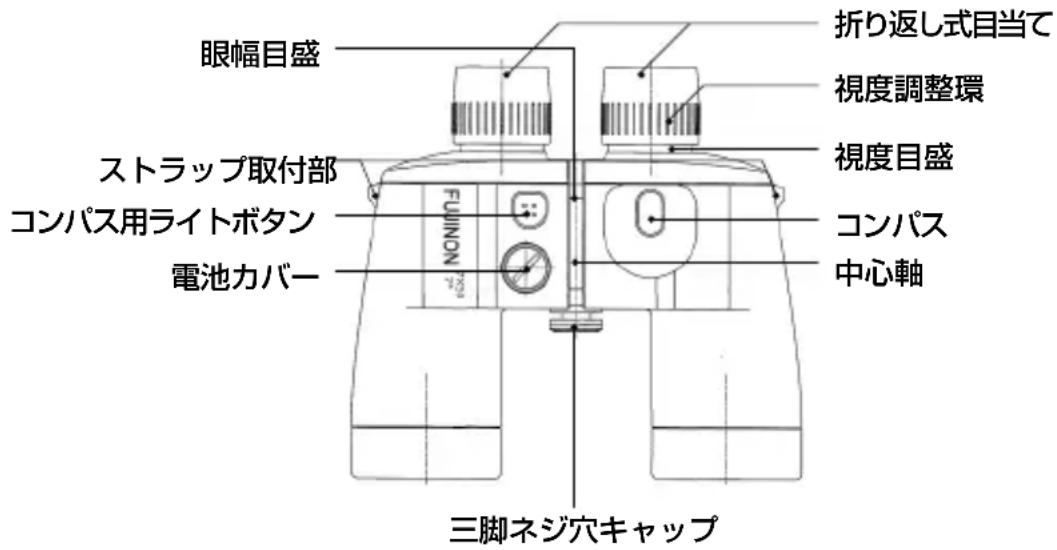

眼幅目盛 ストラップ取付部 コンパス用ライトボタン 電池カバー FUJINON 折り返し式目当て 視度調整環 視度目盛 コンパス 中心軸 三脚ネジ穴キャップ

仕様

項目\機種	7X50 WP-XL	7X50 WPC-XL(コンパス付き)
倍率	7X 7X
対物レンズ有効径	50mm 50mm
射出瞳径	7.1mm 7.1mm
明るさ	50.4 50.4
実視界	7°30'7	°
1000mでの視界	131m 122.4m
最大幅	201mm 201mm
最小幅	183mm 183mm
高さ	180mm 180mm
重さ	885g 910g

注意

仕様は改良のため、予告なしに変更することがあります。

安全にご使用いただくために

• 製品の安全性には十分配慮しておりますが、下記の内容をよくお読みの上、正しくご使用下さい。
• この説明書はいつでも見られる場所に必ず保管して下さい。

警告

この表示を無視して誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される内容を示しています。

注意

この表示を無視して誤った取り扱いをすると、人が傷害を負う可能性が想定される内容または、物的損害の発生が想定される内容を示します。

警告

- 太陽を絶対に見ないで下さい。失明の原因となります。

• 製品が熱くなる、煙が出る、焦げ臭いなどの異常を感じた時は、直ちに電源を切って電池を抜いて下さい。発火や火傷の原因となります。（電池を抜く際、火傷には十分ご注意下さい。）
• 内部に水または金属や異物などが入ったときは直ちに電池を外して下さい。発熱・発火の原因となります。
• 引火性の高いガスが充満している場所や、ガソリン・ベンジン・シンナーなどの近くで本製品を使用しないで下さい。爆発や発火・火傷の原因となります。
• 加熱や火中への投入、落としたり、衝撃を加えないで下さい。破裂の原因となることがあります。
• 本製品を不安定な場所に置かないでください。倒れたり、落ちたりしてけがの原因となることがあります。

• 本製品を歩行中に使用しないで下さい。衝突・転倒し、けがの原因となることがあります。

• 本製品の眼幅調整の際、指を挟み、けがをすることがあります。小さなお子様の使用につきましてはご注意ください。

• 本製品を直射日光の当たる場所に置かないで下さい。火災の原因になることがあります。
• ゴム製目当ての長期間使用により、ゴムの劣化で皮膚に炎症を起こす恐れがあります。疑わしい症状が現れた場合は、医師にご相談ください。
• キャップをお子様が飲み込んだ場合、直ちに医師に相談してください。
• ポリ袋（包装用）など小さなお子様の手の届くところに置かないで下さい。窒息の原因となることがあります。
• 分解は絶対にしないで下さい。けがの原因となることがあります。また、分解をされた場合は保証の対象外となります。

警告（電池）

- 電池の液漏れ、発熱により重大な事故の原因になるため、以下の電池は絶対に使用しないで下さい。

• 公称電圧が1.5Vを超える、もしくは確認できない電池
• 種類の異なる電池や異なる銘柄の電池を混ぜての使用
• 新しい電池と使用した電池を混ぜての使用

- 電池の+と-の向きを間違えて使用しないで下さい。

- 電池を火中に投げ込んだり、ショート、加熱、分解などしないで下さい。発火・破裂し、けがの原因となることがあります。

- 電池（LR43）の保管・使用環境および使用方法は、メーカの取扱説明書を確認の上使用して下さい。

注意

• 故障した場合は絶対に自分で修理しようとせずに、お買い上げの販売店にご相談下さい。
• 落下などにより内部が露出したときは絶対に触れないで下さい。けがの原因となることがあります。
• 電池ボックス内部の部品に金属を触れないで下さい。けがや故障の原因となることがあります。
• 長期間使用しないときは、電池を外して下さい。火災の原因となることがあります。 電池を抜いた後も保護のため電池カバーは本体に取り付けて保管して下さい。
• 小さいお子様の手の届くところに置かないで下さい。けがの原因となることがあります。
• 本製品を布や布団で覆ったりしないで下さい。熱がこもり、変形・火災の原因となることがあります。
• 電池の中の液が皮膚や衣服に着いたときは、水でよく洗い流して下さい。万一、目や口に入った場合は、すぐに水で洗い流し、医師の診察を受けて下さい。

操作手順

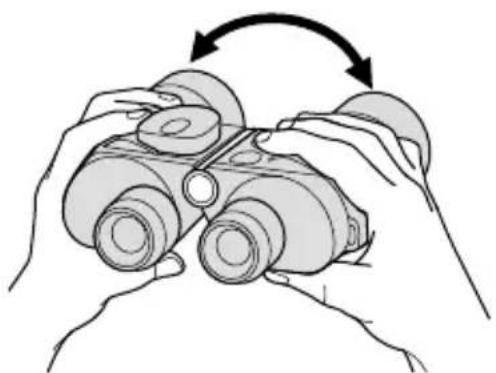

眼幅を合わせる

① 接眼部の目当てに両眼を軽く当てて覗いて下さい。メガネをかけたまま覗く場合は、折り返し式目当てを外側に引っ張るように折り返します。

② 左右の視野が円形に重なって一つの円になるように、中心軸を真ん中にして左右の鏡体を折りたたむように、ゆっくり狭めたり拡げたりして眼幅を調整して下さい。

(一度調整が終われば、このときの眼幅目盛値を記憶しておき、次回の使用時は目盛値を合わせるだけで調整不要です)

※ 眼幅調整時は、本体に無理な力を加えないで下さい。

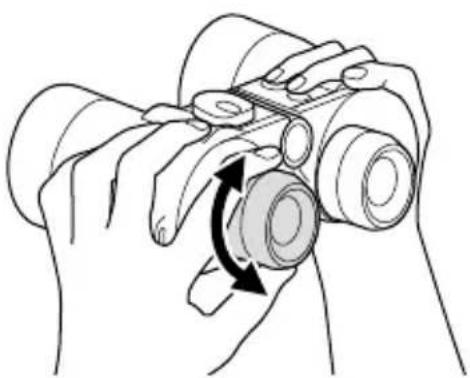

ピントを合わせる

① 片眼あるいは両眼が遠視または近視の方は、片方ずつ遠方の物が鮮明に見えるようにピント調整します。

② ① 以外の方は、左右接眼部の視度調整環の目盛を 0 に合わせれば、遠方の物をすぐに鮮明に見ることができます。

③ 目標物までの距離を変えた場合、ピントを片眼ずつ合わせ直して下さい。

① 双眼鏡を三脚に取り付けるときは、三脚ネジ穴キャップを左に回して外します。

② 三脚ネジ穴には、三脚取り付けアダプターを介して取り付けて下さい。

コンパスの使い方

(7X50 WPC-XL のみ)

コンパス付きの7X50 WPC-XLの左視野には、図に示すようなスケールが組み込まれています。

上部は距離または目標物の大きさの測定用、下部は目標物の方位測定用です。

スケールは「ミル」という単位を使用しています。1 ミルは、1000 m の距離にある 1 m の大きさの物体を見込む角度に相当します。

1 目盛 5 ミル刻みでスケールが刻まれています。

360

[方位] 90 = 東

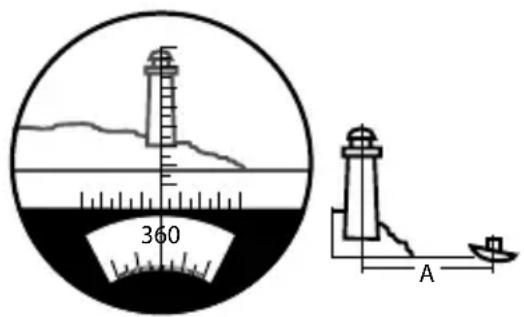

距離を測る場合には目標物の大きさが、あらかじめ分かっていなければなりません。

$$ \text {距離} = \frac {\text {目標物の大きさ}}{\text {目盛の読み}} \times 1 0 0 0 $$

(例) 目標物の大きさ 10m

目盛の読み 50 ミル

距離 A = 10 ÷ 50 × 1000 = 200 m

360 A

目標物の大きさを測るには

目標物の大きさを測る場合には距離が、あらかじめ分かっていなければなりません。

$$ \text { 目標物の大きさ } = \frac {\text { 距離 } \times \text { 目盛の読み }}{1 0 0 0} $$

(例) 距離 200m

目盛の読み 50 ミル

目標物の大きさ = 200×50÷1000=10m

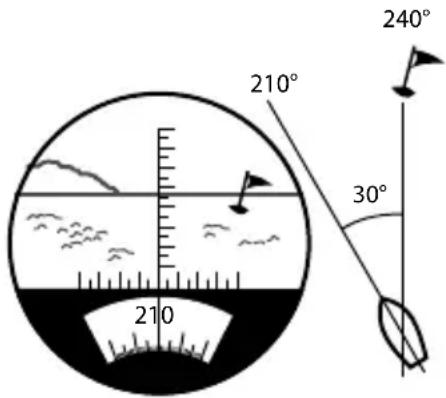

目標物の方位を測るには

まず、船首方向を見たときに表示された数字と、目標物を見たときに表示された数字の差を読むことで目標物に対して現在の進行方向を知ることができます。

(双眼鏡をほぼ水平に保ちながら、目標物を垂直スケールに合わせ、このときの方位を直読して下さい。)

（例）船首方向を見たとき 210°

ブイを見たとき 240°

現在の進行方向＝ブイに対して左30°

※ 双眼鏡を傾けて使用すると、正しく測れない場合があります。

内蔵式コンパス用ライトの使い方

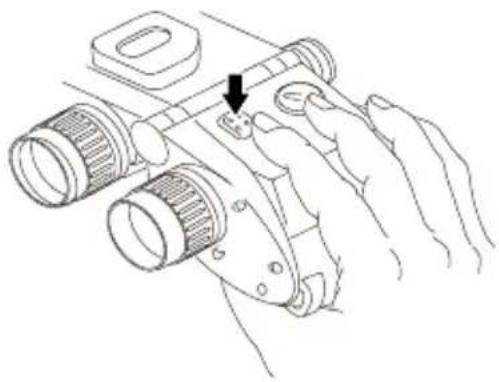

7X50 WPC-XL には、コンパス用ライトが組み込まれています。夜明け、夕暮れ、夜間にコンパスを使う場合は、図に矢印で示したボタンを押してください。ボタンを押している間はコンパス用ライトが点灯し、コンパスが見えるようになります。ボタンから指を離すとライトは消灯します。ボタンを押してもライトがつかなかったり暗かったりするときは、電池を交換してください。電池を交換してもライトがつかないときは、配線の接続不良の可能性がありますので、ご購入先にご連絡ください。

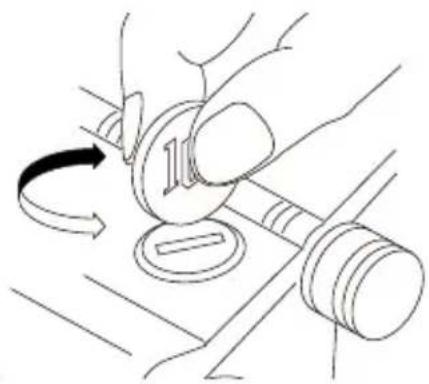

① コインなどで電池カバーを反時計回りに回します。
② 電池（LR43）を2個入れます。電池には表（4）と裏（一）がありますので、電池カバー側が表（になるように正しい向きで入れるように注意してください。
③ 電池を入れたら電池カバーを時計回りに回して閉めます。

レンズに付いた汚れや指紋は見え味を著しく低下させたり、焼き付いて後日手入れをしても取れなくなる場合もあります。汚れたらその都度、ホコリは柔らかい油気のないハケで払うようにして取り除き、汚れや指紋は柔らかい清潔な布に少量のアルコールをませて、レンズの中心から外周方向に円を描くように軽く拭いて下さい。

鏡体（本体）の汚れ

本体外側に汚れや水滴等が付いた場合は、柔らかい布で拭き取り、十分乾燥させてからケースに収納して下さい。

保管

本製品は、+50℃～-20℃で使用できる双眼鏡ですが、夏場および冬場の自動車のダッシュボードなど、特に高温または低温になる場所には保管しないで下さい。

長期間ご使用にならない場合は、乾燥した涼しい場所に保管するようにして下さい。

その他使用上の注意

急激な温度変化を避けて下さい。レンズやプリズムが曇ることがあります。寒い場所から暖かい場所へ入るときは特に注意して下さい。

アフターサービスについて

• 保証書はお買い上げ店に所定事項を記入していただき、大切に保管して下さい。
• 保証期間中は、保証書の記載内容に基づいて無償修理をさせていただきます。 保証規定に基づく修理をご依頼になる場合には、必ず保証書を添付して下さい。 なお、お買い上げ店にお届けいただく際の運賃などの諸費用は、お客様にてご負担願います。

Before You Begin

部件名称			有害物质
			铅*1(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
本体	10	外壳(金属部件)	×	○	○	○	○	○
		外壳(树脂部件)	○	○	○	○	○	○
		光学部件	×	○	○	○	○	○
		基板部件*2	×	○	○	○	○	○
		电缆*2	×	○	○	○	○	○
配件	e	电池*2	○	○	○	○	○	○
备注	本表格依据SJ/T 11364的规定编制。○:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。*1:铅(Pb)项目(×)属于欧盟RoHS指令豁免申请项目。*2:仅限7X50WPC-XL。

标志的含义
