使用説明書 HTM2 Diamond BOWERS & WILKINS

Bowers & Wilkins製品をお買い上げいただき、ありがとうございました。B&Wの創業者であるJohn Bowersは、創意に富んだデザインと革新的な工業技術、そして先進技術が、家庭でもオーディオを充分に楽しむ鍵であると信じていました。現在でも彼の信念はB&Wで共有されており、この信念はB&Wが設計するすべての製品に命を吹き込んでいます。

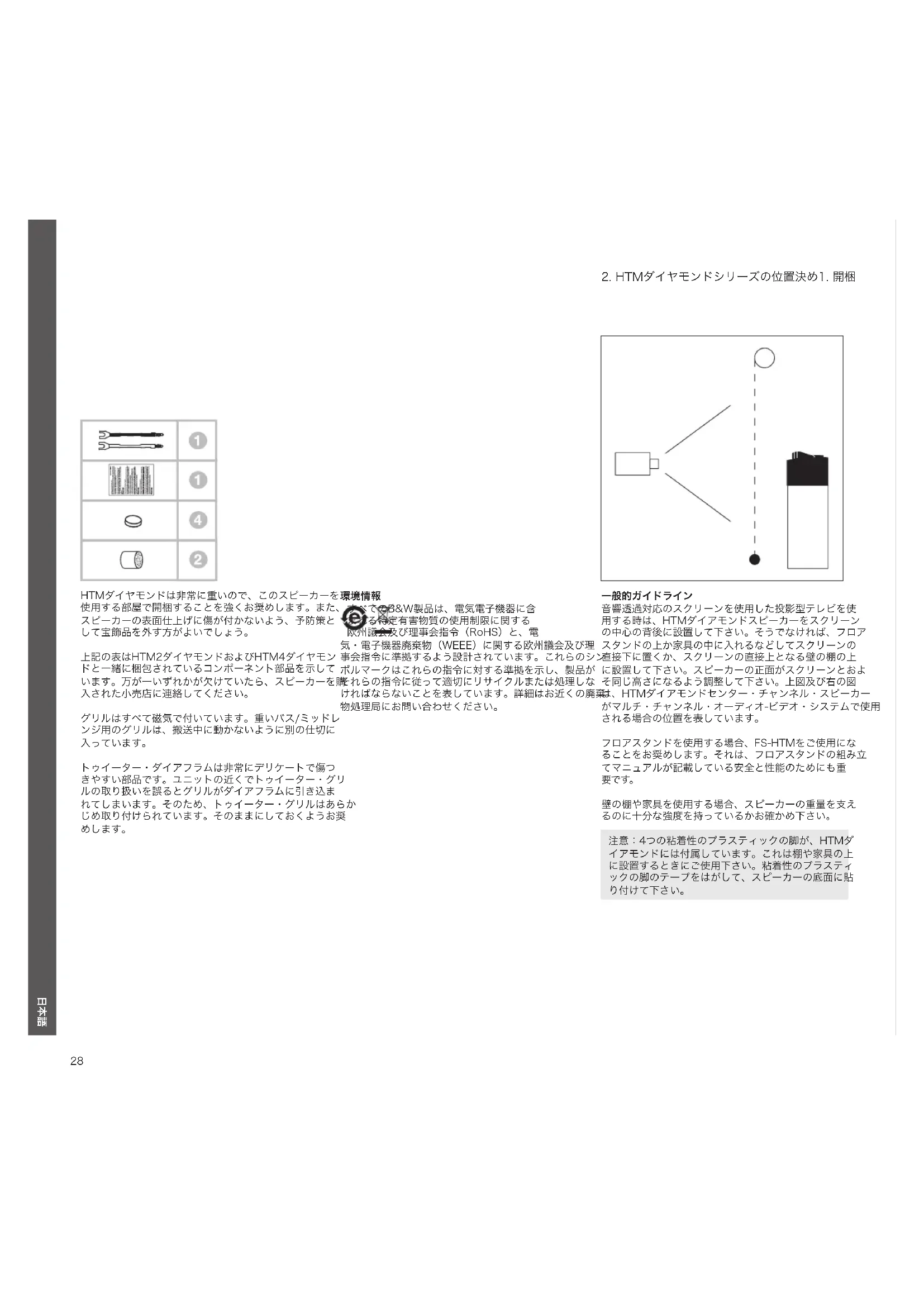

800 ダイアモンド・シリーズは入念な設置・設定に値する非常に高性能なスピーカーです。スピーカーを設置・設定する前にこのマニュアルをよく読んでください。 28ページに続く→

HTMダイヤモンドは非常に重いので、このスピーカーを使用する部屋で開梱することを強くお奨めします。また、スピーカーの表面仕上げに傷が付かないよう、予防策として宝飾品を外す方がよいでしょう。

上記の表はHTM2ダイヤモンドおよびHTM4ダイヤモンドと一緒に梱包されているコンポーネント部品を示しています。万が一いずれかが欠けていたら、スピーカーを入れた小売店に連絡してください。

グリルはすべて磁気で付いています。重いパス/ミッドレンジ用のグリルは、搬送中に動かないように別の仕切に入っています。

トゥイーター・ダイアフラムは非常にデリケートで傷つきやすい部品です。ユニットの近くでトゥイーター・グリルの取り扱いを誤るとグリルがダイアフラムに引き込まれてしまいます。そのため、トゥイーター・グリルはあらかじめ取り付けられています。そのままにしておくようお奨めします。

環境情報

すべてのB&W製品は、電気電子機器に含むる特定有害物質の使用制限に関する欧州議会及び理事会指令（RoHS）と、電

気・電子機器廃棄物（WEEE）に関する欧州議会及び理事会指令に準拠するよう設計されています。これらのシンボルマークはこれらの指令に対する準拠を示し、製品が廃れらの指令に従って適切にリサイクルまたは処理しなければならないことを表しています。詳細はお近くの廃棄物処理局にお問い合わせください。

1. HTMダイヤモンドシリーズの位置決め1. 開梱

一般的ガイドライン

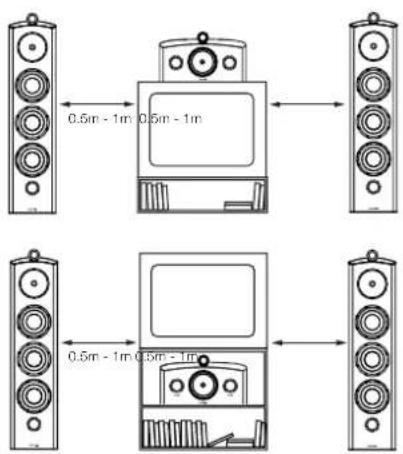

音響透過対応のスクリーンを使用した投影型テレビを使用する時は、HTMダイアモンドスピーカーをスクリーンの中心の背後に設置して下さい。そうでなければ、フロアスタンドの上か家具の中に入れるなどしてスクリーンの直接下に置くか、スクリーンの直接上となる壁の棚の上に設置して下さい。スピーカーの正面がスクリーンとおよそ同じ高さになるよう調整して下さい。上図及び右の図は、HTMダイアモンドセンター・チャンネル・スピーカーがマルチ・チャンネル・オーディオ-ビデオ・システムで使用される場合の位置を表しています。

フロアスタンドを使用する場合、FS-HTMをご使用になることをお奨めします。それは、フロアスタンドの組み立てマニュアルが記載している安全と性能のためにも重要です。

壁の棚や家具を使用する場合、スピーカーの重量を支えるのに十分な強度を持っているかお確かめ下さい。

注意：4つの粘着性のプラスティックの脚が、HTMダイアモンドには付属しています。これは棚や家具の上に設置するときにご使用下さい。粘着性のプラスティックの脚のテープをはがして、スピーカーの底面に貼り付けて下さい。

3. 接続

スピーカーのドライブ・ユニットはキャビネットの境界を越えて漏洩磁束を発生させます。磁気に敏感な物（

ブラウン管テレビやコンピュータ画面、コンピュータ・ディスク、オーディオ/ビデオテープ、磁気カードなどはスピーカーから0.5m以上離してください。プラズマ、LCD、OLED画面は磁気の影響を受けません。

すべての接続はオーディオ機器のスイッチを切った状態で行ってください。

HTMダイヤモンドスピーカーの端子は様々なケーブル端子に対応しています。4mm パナナプラグ、6mm および8mm（1/4インチおよび5/16インチ）スペードプラグ、または直径最大4mm（5/32インチ）までの複線などです。

重要な安全上の注意

特にヨーロッパ諸国などの一部の国では、4mmパナナプラグは、シャッターのない電源ソケットの穴に挿入される可能性があるため、潜在的に安全上の危険があると考えられています。州のCENELEC 安全規則に準拠するため、端子の先端の4mm の穴はプラスチック・ピンで塀がれています。これらの条件が適用される国でこの製品を使用する場合は、子供や知識のない人物が危険な方法でパナナプラグを使用できないようにしてください。

スピーカー・ケーブルを選ぶ際には販売店に問い合わせてください。総インピーダンスはスピーカーの仕様で推奨される最大値より低くし、低インダクタンス・ケーブルを用いて高音域が減衰しないようにしてください。

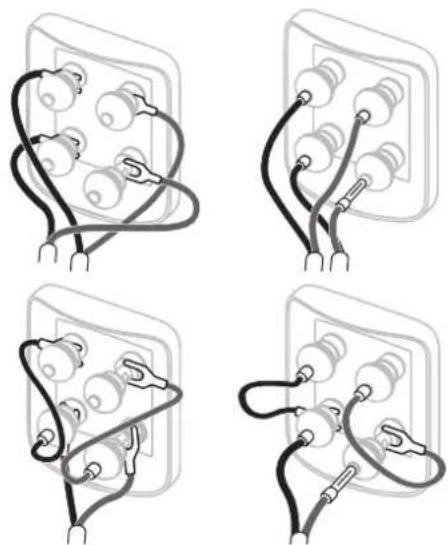

各スピーカーの背面には、バイワイヤリングが可能な2組の端子があります(トップ)。従来のシングル・ワイヤ接続を行う場合は、付属のリンク・ワイヤで同じ極性の端子をつないでください。

スピーカーのプラス端子（赤い端子）をアンプのプラス出力端子に、スピーカーのマイナスの端子（黒い端子）をアンプのマイナス出力端子に必ず接続してください。接続を誤っても破損することはありませんが、音像が損なわれ、低音が矢われます。端子のキャップは必ず完全に下まで回して締め、ガタつかないようにしてください。

注：バイ・ワイヤリングはスピーカーの各部分への信次号経路を分離し、音像が良くなり細部の解像度が上がります。また、各周波数帯域で異なるタイプのケービブルを用いることもできます。

1. 微調整 5. 鳴らし運転 6. お手入れ

微調整を行う前に、スピーカー・システムのすべての接続が正しくしっかりと行われているか再度確認してください。

あなたのスピーカーの性能は、初期の試聴期間に微妙に変化する場合があります。もしそれらを寒冷な環境に収納していた場合は、ドライブ・ユニットの制動材やサペンション材が正常な機械特性を回復するのにある程

800ダイアモンドシリーズのキャビネットの表面は、通常埃を払う程度で十分です。製品付属の布を使用することをお奨めします。スプレー式クリーナー等のクリーナーを使用する場合は、一部のクリーナーでは表面にダメージ

スピーカーを壁から離すと全体的な低音のレベルが下がります。スピーカーの後ろにスペースがあると音に深み出ます。反対に、スピーカーを壁に近づけると低音のレベルが上がり、音の深みが少なくなる可能性があります。

度時間がかかります。ドライブ・ユニットのサスペンシがもまた、使用開始後の数時間で緩みます。スピーカーが意図された性能を発揮するまでにかかる時間は、それまでの保管状況や使用方法によって異なります。指針としては、気温による影響が安定するのは最長で1週間ご使用になってから、また、機械部品が意図された設計特性を発揮するまで平均して15時間ご使用になってからとなります。

を与えることもありますので、クリーナーを直接製品に吹き付けるのではなく、布に吹き付けて、まず狭い範囲で試してください。ドライブ・ユニットにはクリーナーを使用しないでください。ダメージを与える可能性があるので、ドライブ・ユニットには触れないで下さい。

スピーカーを壁から離すことなしに、低音のポリュームを減らしたいのであれば、フォーム・プラグを使用してさい。それほど低音を減らす必要がないのであればフォーム・リングを使用してください。フォーム・プラグ及リングのポート・チューブへの装着方法は、上図を参照下さい。

使用になってから、また、機械部品が意図された設計特性を発揮するまで平均して15時間ご使用になってからとなります。

音が強すぎて耳障りな場合は、部屋の中に柔らかい素材の調度品（例えば、厚いカーテンなど）を増やしてください。音が鈍く精彩がない場合はこれらの調度品を減らしてください。手を叩き、速い音の反復を聞いてフラッター・エコーを確かめます。本棚や大型の家具など不規則な形状の面があるとフラッター・エコーを抑えることができます。

Bowers & Wilkinsでは、リアルウッド仕上げのスピーカーには最高級の化粧板を選び、色の経年変化を最小限にする紫外線抵抗色のカラー塗料で処理しています。それでも、あらゆる自然素材と同様に、化粧板は、環境の影響を受け、ある程度の色の変化が予想されます。色の変化は、化粧板の全表面を、色が一様になるまでむらなく均等に日光をあてることで修正できます。この処理には数日または数週間かかる場合がありますが、紫外線ランプを注意して使用することで所要時間を短縮することができます。また、化粧板の表面に亀裂が入る可能性を最小限に抑えるために、ラジエーターや暖気排出口等の直接的な熱源から離れた場所に置いてください。

最もシャープな音を聞きたい場合は、パス/ミッドレンジのグリルの端をつかんでキャビネットからそっと引っ張り、グリルを取り外してください。
