MANUALE UTENTE HTM2 Diamond BOWERS & WILKINS

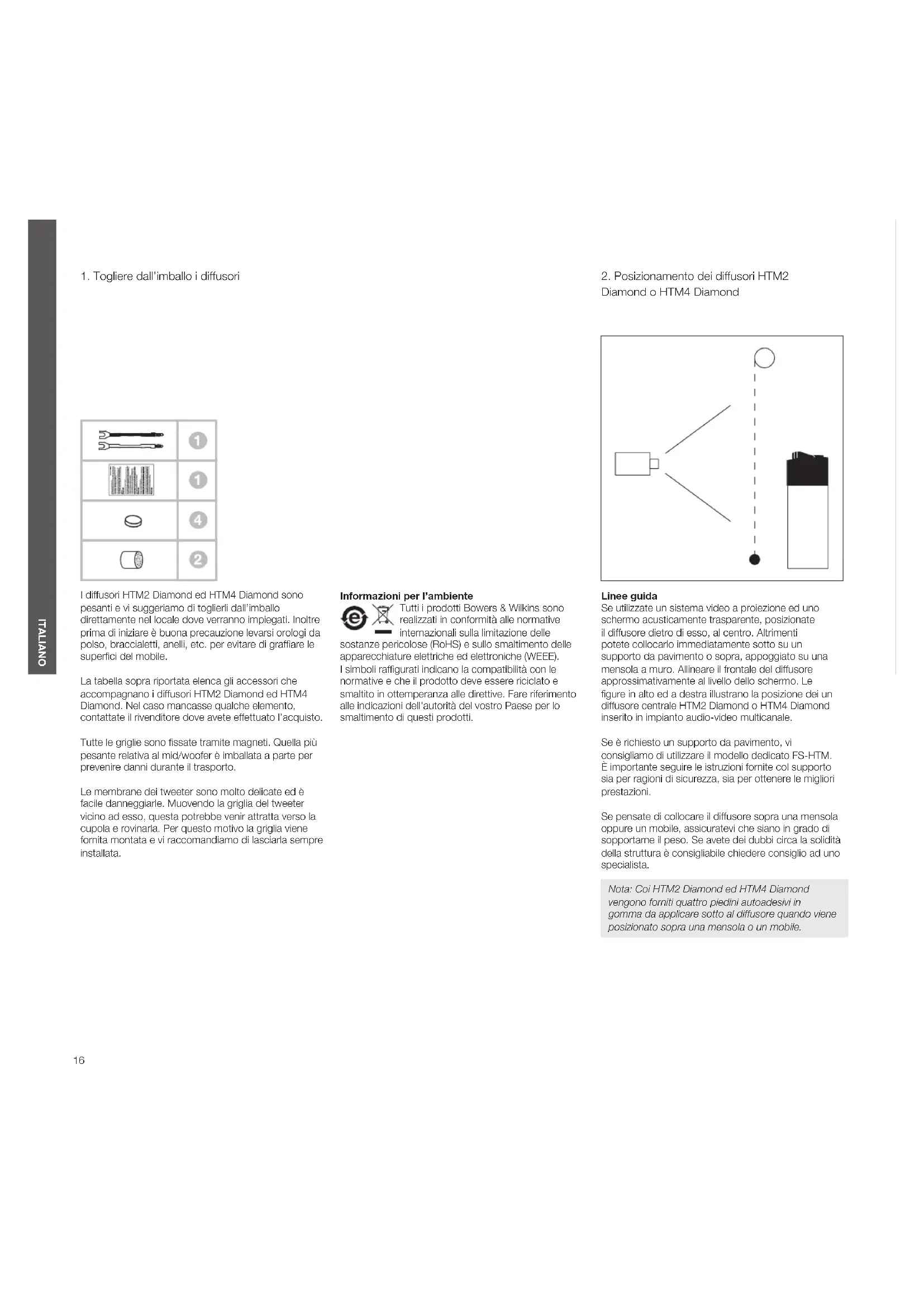

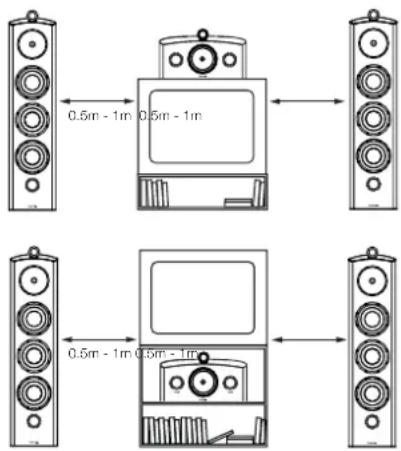

2. Posizionamento dei diffusori HTM2

I diffusori HTM2 Diamond ed HTM4 Diamond sono pesanti e vi suggeriamo di toglierli dall’imballo direttamente nel locale dove verranno impiegati. Inoltre prima di iniziare è buona precauzione levarsi orologi da polso, braccialetti, anelli, etc. per evitare di grafare le superci del mobile. La tabella sopra riportata elenca gli accessori che accompagnano i diffusori HTM2 Diamond ed HTM4 Diamond. Nel caso mancasse qualche elemento, contattate il rivenditore dove avete effettuato l’acquisto. Tutte le griglie sono ssate tramite magneti. Quella più pesante relativa al mid/woofer è imballata a parte per prevenire danni durante il trasporto. Le membrane dei tweeter sono molto delicate ed è facile danneggiarle. Muovendo la griglia del tweeter vicino ad esso, questa potrebbe venir attratta verso la cupola e rovinarla. Per questo motivo la griglia viene fornita montata e vi raccomandiamo di lasciarla sempre installata. Informazioni per l’ambiente Tutti i prodotti Bowers & Wilkins sono realizzati in conformità alle normative internazionali sulla limitazione delle sostanze pericolose (RoHS) e sullo smaltimento delle apparecchiature elettriche ed elettroniche (WEEE). I simboli rafgurati indicano la compatibilità con le normative e che il prodotto deve essere riciclato e smaltito in ottemperanza alle direttive. Fare riferimento alle indicazioni dell'autorità del vostro Paese per lo smaltimento di questi prodotti. Linee guida Se utilizzate un sistema video a proiezione ed uno schermo acusticamente trasparente, posizionate il diffusore dietro di esso, al centro. Altrimenti potete collocarlo immediatamente sotto su un supporto da pavimento o sopra, appoggiato su una mensola a muro. Allineare il frontale del diffusore approssimativamente al livello dello schermo. Le gure in alto ed a destra illustrano la posizione dei un diffusore centrale HTM2 Diamond o HTM4 Diamond inserito in impianto audio-video multicanale. Se è richiesto un supporto da pavimento, vi consigliamo di utilizzare il modello dedicato FS-HTM. È importante seguire le istruzioni fornite col supporto sia per ragioni di sicurezza, sia per ottenere le migliori prestazioni. Se pensate di collocare il diffusore sopra una mensola oppure un mobile, assicuratevi che siano in grado di sopportarne il peso. Se avete dei dubbi circa la solidità della struttura è consigliabile chiedere consiglio ad uno specialista. Nota: Coi HTM2 Diamond ed HTM4 Diamond vengono forniti quattro piedini autoadesivi in gomma da applicare sotto al diffusore quando viene posizionato sopra una mensola o un mobile.17 ITALIANO

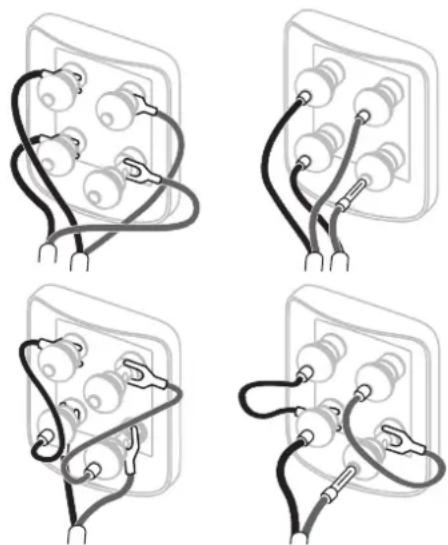

Campi magnetici dispersi Gli altoparlanti dei diffusori creano dei campi magnetici che estendono la loro azione oltre i conni sici dei mobili. Questi modelli pertanto non sono adatti ad essere impiegati in prossimità di televisori o monitor di pc con tubo catodico. Vi raccomandiamo anche di mantenere ad almeno 0,5 m di distanza ogni oggetto sensibile ai campi magnetici (televisori a tubo catodico, nastri audio e video, carte di credito e simili). I moderni schermi al plasma, LCD o OLED al contrario, non risentono dei campi magnetici, mentre i proiettori di tipo CRT sono in genere montati così lontano da non venir inuenzati dai diffusori. Tutti i collegamenti devono essere effettuati con i componenti dell’impianto spenti. I morsetti dei diffusori HTM2 Diamond ed HTM4 Diamond accettano cavi con svariate terminazioni: spinotti a banana da 4 mm, forcelle da 6 mm e 8 mm oppure cavi spellati no a 4 mm di diametro. Importante avvertenza di sicurezza In alcuni Paesi, in particolare in Europa, l’uso di spinotti a banana da 4 mm viene considerato potenzialmente pericoloso, perché potrebbero essere inseriti nei fori di prese di alimentazione non protette. Per soddisfare le normative di sicurezza europee CENELEC, i fori da 4 mm sui morsetti sono ostruiti da elementi in plastica. Se state utilizzando i diffusori in un Paese dove è in vigore tale normativa, assicuratevi che nessun spinotto a banana venga utilizzato in modo improprio da bambini o persone non informate del potenziale pericolo. Chiedete consiglio al vostro rivenditore per scegliere un cavo per altoparlanti adatto. Mantenete la sua impedenza totale sotto al valore massimo indicato nelle speciche tecniche del diffusore ed utilizzate un tipo a bassa induttanza per evitare attenuazioni alle alte frequenze. Sul retro del diffusore sono presenti due coppie di morsetti che consentono il collegamento in bi-wiring (gure in alto). Per le connessioni tramite un unico cavo, vengono forniti dei cavetti con terminazioni a banana per unire tra loro con un ponticello i morsetti della stessa polarità. Assicuratevi che i terminali positivi del diffusore (di colore rosso) siano collegati ai corrispondenti terminali positivi dell’amplicatore e così i terminali negativi del diffusore (di colore nero) a quelli negativi dell’amplicatore. Un collegamento errato non crea danni, ma darà origine ad una scadente immagine stereo. Avvitare sempre no in fondo i cappucci dei morsetti per prevenire fastidiosi rumori durante il funzionamento del diffusore. Nota: Il collegamento bi-wiring separa i percorsi del segnale delle sezioni bassi e medio-alti del diffusore ed è in grado di migliorare sia l’immagine stereo, sia la risoluzione del dettaglio. Inoltre permette di utilizzare tipi differenti di cavi per ogni gamma di frequenze. 0.5m - 1m 0.5m - 1m 0.5m - 1m 0.5m - 1m18 ITALIANO I mobili dei diffusori della Serie 800 Diamond normalmente necessitano solo di essere spolverati. Raccomandiamo l’utilizzo del panno fornito in dotazione. Se preferite utilizzare un prodotto spray per la pulizia, applicatelo sul panno, non direttamente sul mobile. Vi consigliamo altresì di provare prima a pulire una piccola area non in vista, dal momento che alcuni detergenti troppo aggressivi potrebbero danneggiare la nitura del diffusore. Non impiegate prodotti abrasivi o contenenti acidi, alcali oppure agenti anti-batterici. Non utilizzate alcun prodotto per la pulizia sugli altoparlanti ed evitate anche di toccarli, poiché potreste danneggiarli. I diffusori Bowers & Wilkins con nitura in legno naturale, scelto tra i più pregiati e selezionato con cura, sono trattati con una lacca resistente ai raggi ultra-violetti per minimizzare le variazioni di colore nel tempo. Tuttavia, come tutti i material naturali, il legno subisce l’inuenza degli agenti esterni, in particolare della luce solare, e può cambiare leggermente colore. Eventuali differenze possono essere compensate esponendo le superci in ombra alla luce del sole no a che il colore non risulti uniforme. Questo processo può richiedere diversi giorni e perno settimane, ma può essere velocizzato utilizzando con cautela una lampada a raggi ultra-violetti. Le superci in legno andrebbero anche tenute lontane da fonti dirette di calore, come, ad esempio, termosifoni o termoconvettori ad aria per evitare l’insorgenza di piccole crepe nella venatura del legno. Prima di procedere con la regolazione ne, assicuratevi che tutti i collegamenti dell’impianto siano corretti e stabili. Allontanando il diffusore dalle pareti si riduce il livello complessivo della gamma bassa. Maggior spazio dietro ad esso aiuta ad incrementare la sensazione di profondità della scena acustica. Al contrario avvicinando il diffusore alle pareti, i bassi vengono rinforzati e potenzialmente ridotta la profondità dell’immagine. Se desiderate ridurre l'intensità della gamma bassa senza allontanare ulteriormente il diffusore dalla parete di fondo, inserire nei condotti d'accordo l'anello in spugna (per un effetto limitato), oppure il tappo completo (per un effetto più marcato) come sopra rafgurato. Se il suono è troppo aspro, aumentate la quantità di tessuti nella stanza (ad esempio utilizzando tendaggi più pesanti), oppure riducetela se il suono appare opaco e spento. Controllate l’effetto eco dell’ambiente battendo le mani in successione valutandone le repliche. Potete limitare l’eco inserendo nel locale superci irregolari come librerie e grandi mobili. Per un ascolto nelle migliori condizioni, rimuovete la griglia a protezione del mid/woofer afferrandola ai bordi e tirandola delicatamente verso di voi. Le prestazioni del vostro diffusore possono variare leggermente durante il periodo iniziale di ascolto. Se è stato conservato in un ambiente freddo, i materiali smorzanti e le sospensioni degli altoparlanti necessiteranno di un certo intervallo di tempo per recuperare le loro proprietà meccaniche. Anche le sospensioni esterne tenderanno ad allentarsi durante le prime ore di utilizzo. Il tempo necessario al diffusore per arrivare alle prestazioni ottimali varia in base alle condizioni del precedente immagazzinaggio e da come viene utilizzato. Indicativamente può trascorrere no ad una settimana perché gli effetti della temperatura si stabilizzino e 15 ore di utilizzo medio afnché le parti meccaniche raggiungano le caratteristiche ottimali denite in fase di progetto.

4. Regolazione ne del diffusore 5. Rodaggio 6. Manutenzione19
