MANUAL DE USUARIO HTM2 Diamond BOWERS & WILKINS

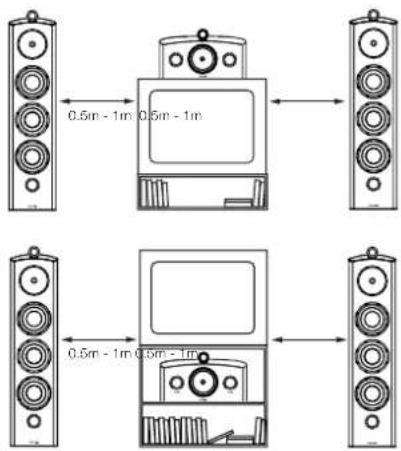

2. Colocación de las Cajas Acústicas HTM Diamond

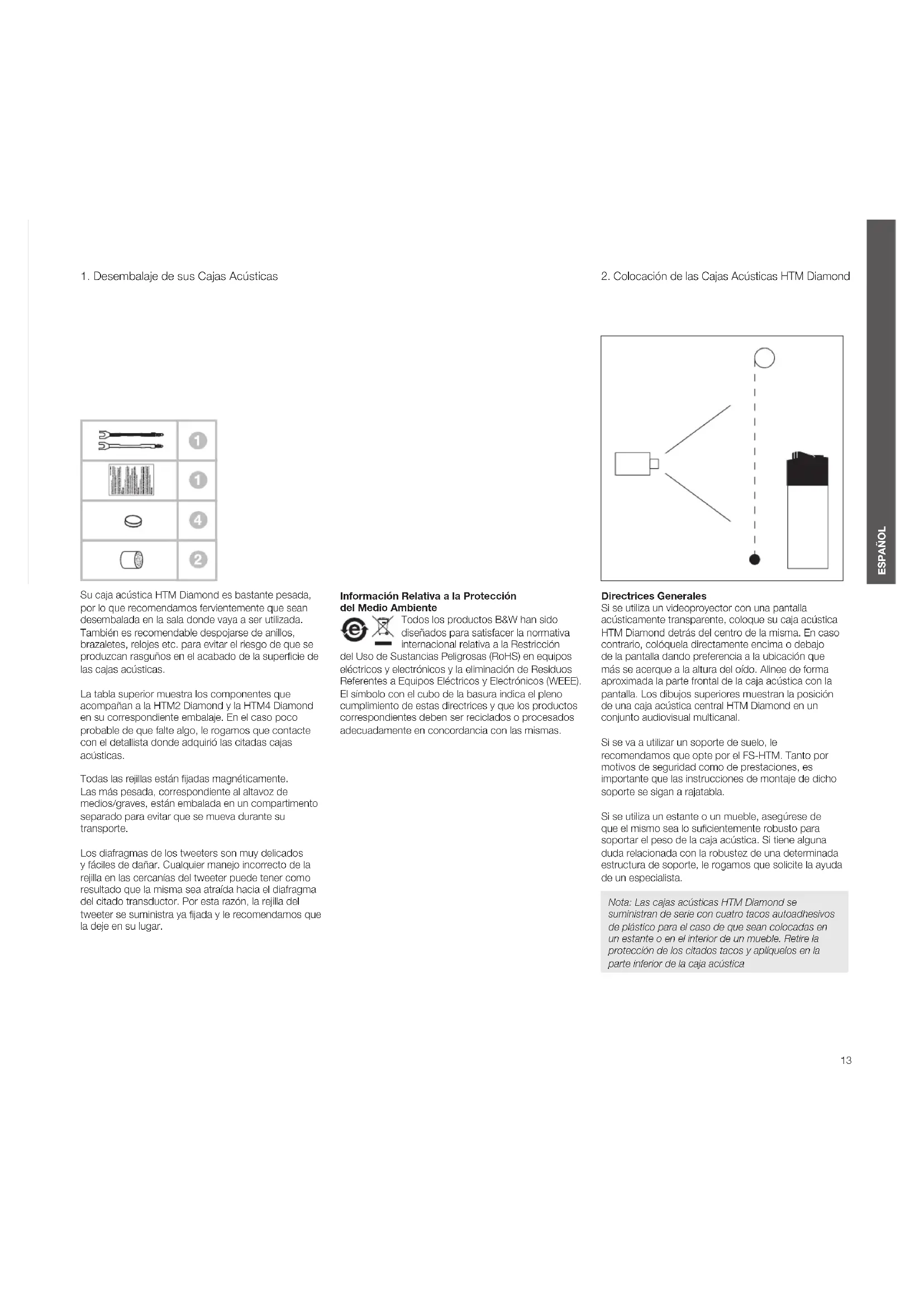

1. Desembalaje de sus Cajas Acústicas

Su caja acústica HTM Diamond es bastante pesada, por lo que recomendamos fervientemente que sean desembalada en la sala donde vaya a ser utilizada. También es recomendable despojarse de anillos, brazaletes, relojes etc. para evitar el riesgo de que se produzcan rasguños en el acabado de la supercie de las cajas acústicas. La tabla superior muestra los componentes que acompañan a la HTM2 Diamond y la HTM4 Diamond en su correspondiente embalaje. En el caso poco probable de que falte algo, le rogamos que contacte con el detallista donde adquirió las citadas cajas acústicas. Todas las rejillas están jadas magnéticamente. Las más pesada, correspondiente al altavoz de medios/graves, están embalada en un compartimento separado para evitar que se mueva durante su transporte. Los diafragmas de los tweeters son muy delicados y fáciles de dañar. Cualquier manejo incorrecto de la rejilla en las cercanías del tweeter puede tener como resultado que la misma sea atraída hacia el diafragma del citado transductor. Por esta razón, la rejilla del tweeter se suministra ya jada y le recomendamos que la deje en su lugar. Información Relativa a la Protección del Medio Ambiente Todos los productos B&W han sido diseñados para satisfacer la normativa internacional relativa a la Restricción del Uso de Sustancias Peligrosas (RoHS) en equipos eléctricos y electrónicos y la eliminación de Residuos Referentes a Equipos Eléctricos y Electrónicos (WEEE). El símbolo con el cubo de la basura indica el pleno cumplimiento de estas directrices y que los productos correspondientes deben ser reciclados o procesados adecuadamente en concordancia con las mismas. Directrices Generales Si se utiliza un videoproyector con una pantalla acústicamente transparente, coloque su caja acústica HTM Diamond detrás del centro de la misma. En caso contrario, colóquela directamente encima o debajo de la pantalla dando preferencia a la ubicación que más se acerque a la altura del oído. Alinee de forma aproximada la parte frontal de la caja acústica con la pantalla. Los dibujos superiores muestran la posición de una caja acústica central HTM Diamond en un conjunto audiovisual multicanal. Si se va a utilizar un soporte de suelo, le recomendamos que opte por el FS-HTM. Tanto por motivos de seguridad como de prestaciones, es importante que las instrucciones de montaje de dicho soporte se sigan a rajatabla. Si se utiliza un estante o un mueble, asegúrese de que el mismo sea lo sucientemente robusto para soportar el peso de la caja acústica. Si tiene alguna duda relacionada con la robustez de una determinada estructura de soporte, le rogamos que solicite la ayuda de un especialista. Nota: Las cajas acústicas HTM Diamond se suministran de serie con cuatro tacos autoadhesivos de plástico para el caso de que sean colocadas en un estante o en el interior de un mueble. Retire la protección de los citados tacos y aplíquelos en la parte inferior de la caja acústica14 ESPAÑOL

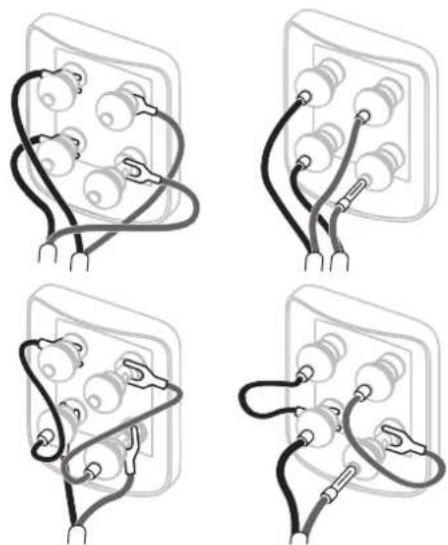

Campos Magnéticos Parásitos Los altavoces de las cajas acústicas crean campos magnéticos parásitos que se extienden más allá de las fronteras físicas del recinto. Es por ello que le recomendamos que aleje todos aquellos objetos magnéticamente sensibles (pantallas de televisor y ordenador basadas en tubos de rayos catódicos, discos de ordenador, cintas de audio y vídeo, tarjetas 10 con banda magnética y cosas por el estilo) al menos 0’5 metros de la caja acústica. Las pantallas de LCD, OLED y de plasma no son afectadas por los campos magnéticos. Todas las conexiones deberían realizarse con todos los componentes del equipo de audio desconectados. Los terminales de conexión de la HTM2 Diamond y la HTM4 Diamond aceptan una extensa variedad de terminaciones del cable: clavijas de tipo banana de 4 mm, cuchillas planas (“spades”) de 6 y 8 mm o cables pelados de hasta 4 mm de diámetro. Noticia Importante Relacionada con la Seguridad: En ciertos países, sobre todo en Europa, las clavijas de tipo banana de 4 mm son consideradas como potencialmente peligrosas en términos de seguridad porque pueden ser insertadas por error en los oricios de tomas de corriente eléctrica no protegidas. Con el n de satisfacer la normativa europea de seguridad CENELEC, los oricios de 4 mm situados en los extremos de los terminales están bloqueados por patillas de plástico. Si usted va a utilizar los productos en algún país en el que se aplique dicha normativa, asegúrese de que las clavijas de tipo banana no puedan ser empleadas de manera no segura por niños u otras personas no informadas. Consulte a su distribuidor para que le aconseje a la hora de elegir el cable de conexión. Mantenga siempre la impedancia total por debajo del máximo recomendado en las características técnicas y utilice un cable de baja inductancia para evitar que se produzcan atenuaciones en las frecuencias más altas. En la parte posterior de la caja acústica hay dos pares de terminales de conexión para facilitar el bicableado (arriba). Para realizar una conexión convencional en monocableado, coloque los puentes suministrados de serie de tal modo que los terminales positivos y los terminales negativos estén unidos entre sí (es decir, positivo a positivo y negativo a negativo). Asegúrese de que los terminales positivos de la caja acústica (de color rojo) son conectados al terminal de salida positivo del amplicador y que los terminales negativos de la caja acústica (de color negro) son conectados al terminal de salida negativo del amplicador. Una conexión incorrecta podría tener como resultado una imagen sonora pobre y una pérdida de graves. Fije siempre rmemente los terminales los terminales de conexión para evitar que vibren. Nota: El bicableado separa los trayectos de señal correspondientes a cada sección de la caja acústica y puede mejorar tanto la imagen estereofónica como la resolución de los detalles. 0.5m - 1m 0.5m - 1m 0.5m - 1m 0.5m - 1m15 ESPAÑOL Por norma general, las supercies del recinto de las cajas acústicas de la Serie 800 Diamond sólo requieren que de cuando en cuando se les quite el polvo, para lo que le recomendamos que utilice la gamuza suministrada de serie con las mismas. Si desea utilizar un limpiador de tipo aerosol o de otro tipo, aplíquelo en la gamuza de limpieza, nunca directamente sobre el producto. Pruebe primero con un área pequeña, ya que algunos productos de limpieza pueden dañar algunas de las supercies. Evite utilizar productos abrasivos o que contengan ácido, álcalis o agentes antibacterianos. No utilice productos de limpieza en los altavoces. Asimismo, evite tocar los transductores ya que podría dañarlos. Sean cuales sean las cajas acústicas Bowers & Wilkins terminadas en madera auténtica que usted posea, tenga en cuenta que en todos los casos se han seleccionado las mejores chapas disponibles a la vez que las mismas han sido tratadas con lacas resistentes a la radiación ultravioleta con el n de minimizar posibles cambios de color a lo largo del tiempo. Aún así, y como es norma en todos los materiales naturales, cada tipo de chapa responderá a su entorno, por lo que es de esperar que se produzcan ciertos cambios de color. Las diferencias de color pueden ser recticadas exponiendo por igual y de manera uniforme todas las supercies de madera a la luz solar hasta que el color sea uniforme. Este proceso puede tardar varios días o incluso semanas en completarse, aunque puede ser acelerado mediante el empleo cuidadoso de una lámpara ultravioleta. Asimismo, las supercies chapadas en madera noble deberían mantenerse alejadas de fuentes directas de calor tales como radiadores y salidas de aire caliente con el n de evitar posibles agrietamientos en las mismas. Antes de proceder al ajuste no del sonido, verique cuidadosamente que todas las conexiones de la instalación sean correctas y seguras. Cada vez que aleje las cajas acústicas de las paredes el nivel general de graves se reducirá. El espacio situado detrás de las cajas también contribuye a crear una sensación aural de profundidad. Por el contrario, si acerca las cajas acústicas a las paredes el nivel de graves aumentará a la vez que es posible que se reduzca la sensación de profundidad. Si el sonido es demasiado brillante (léase chillón), el aumento de la cantidad de materiales blandos (generalmente fonoabsorbentes) presentes en la sala (utilice, por ejemplo, cortinas más pesadas) puede ayudar a equilibrarlo. Por el contrario, si se reduce la presencia de los citados materiales se conseguirá incrementar el nivel de brillo de un sonido apagado y carente de vida. Compruebe si en la sala de escucha hay ecos otantes situándose de pie en el centro de la misma, aplaudiendo rápidamente y escuchando a continuación para detectar si se producen repeticiones rápidas de los aplausos. Para reducir dichos ecos, coloque objetos de forma irregular o supercies no reectantes (como por ejemplo tapetes, cuadros o estanterías repletas de libros) en el suelo o en una de las paredes afectadas. Para los más puristas, un buen consejo consiste en quitar la rejilla protectora del altavoz de medios/ graves sujetándola por su contorno y retirándola cuidadosamente del recinto. Las prestaciones de su caja acústica pueden cambiar de manera sutil durante el período de escucha inicial. Si la misma ha estado almacenada en un ambiente frío, tanto los materiales absorbentes y de amortiguamiento acústico como los que forman parte de los sistemas de suspensión de los diferentes altavoces tardarán cierto tiempo en recuperar sus propiedades mecánicas correctas. Las suspensiones de los altavoces también se relajarán durante las primeras horas de uso. El tiempo que la cajas acústica necesite para alcanzar las prestaciones para las que fue diseñada variará en función de las condiciones de almacenamiento previas de las mismas y de cómo se utilicen. A modo de guía, deje transcurrir una semana para la estabilización térmica de la caja y unas 15 horas de uso en condiciones normales para que las partes mecánicas de la misma alcancen las características de funcionamiento para las que fueron diseñadas.

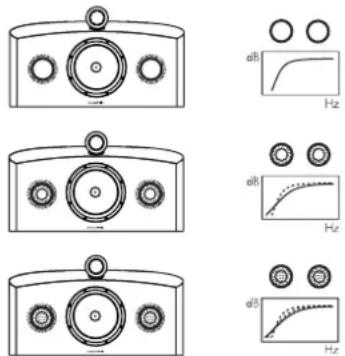

4. Ajuste Fino 5. Rodaje 6. Cuidado y Mantenimiento16
