欢迎并感谢你选购 Bowers & Wilkins 产品。我们的创办人 John Bowers 先生相信充满想象的设计、创新的工程和先进的技术是开启家庭音响娱乐大门的重要元素。我们依然坚持着他的信念，并赋予我们所有产品设计灵感。

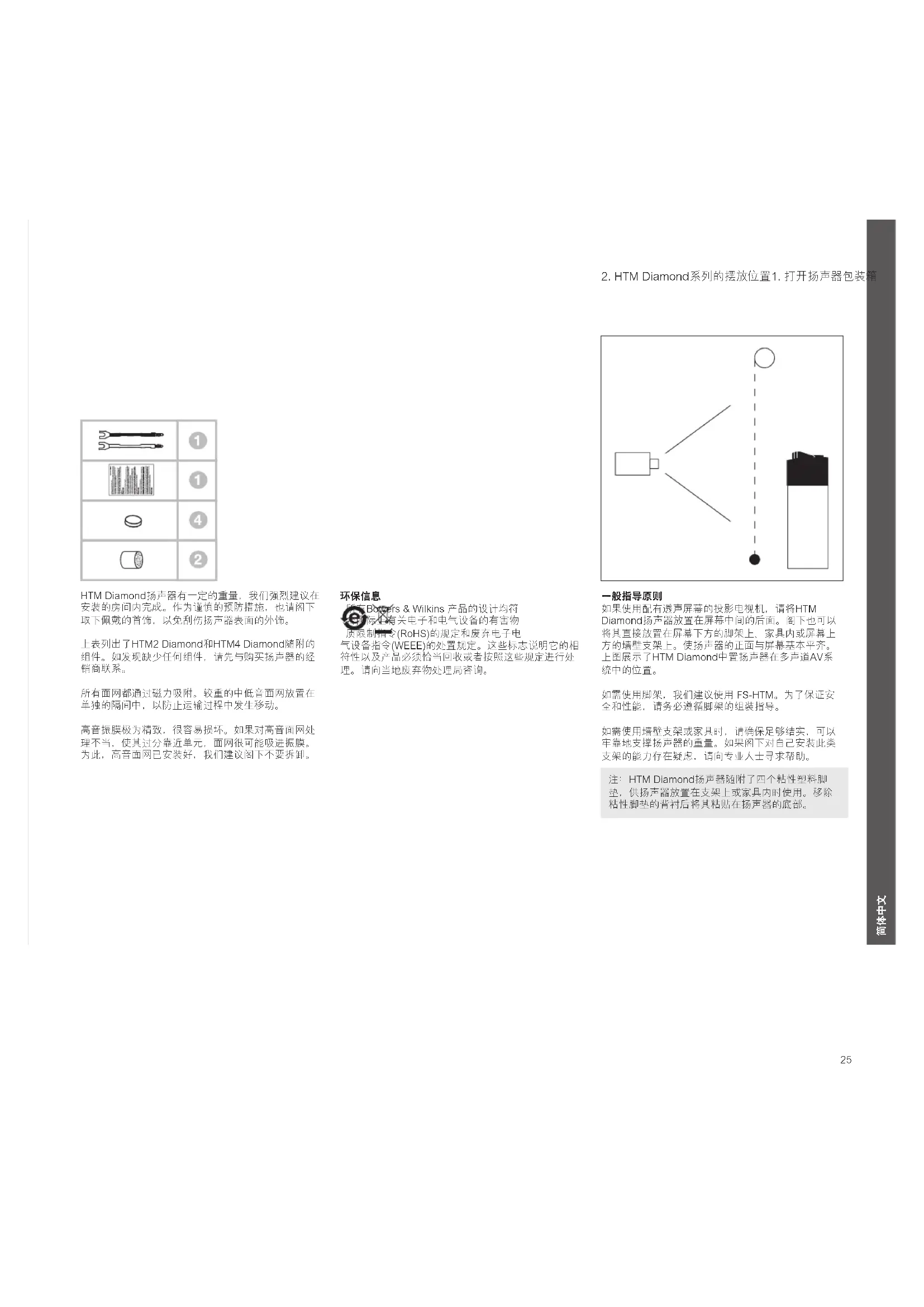

800 Diamond 系列扬声器是一款功能卓越的产品，并深入考虑到它的安装，因此我们建议在开始安装过程前，请花一些时间阅读本手册。第 25 页(续)

HTM Diamond扬声器有一定的重量，我们强烈建议在安装的房间内完成。作为谨慎的预防措施，也请阁下取下佩戴的首饰，以免刮伤扬声器表面的外饰。

上表列出了HTM2 Diamond和HTM4 Diamond随附的组件。如发现缺少任何组件，请先与购买扬声器的经销商联系。

所有面网都通过磁力吸附。较重的中低音面网放置在单独的隔间中，以防止运输过程中发生移动。

高音振膜极为精致，很容易损坏。如果对高音面网处理不当，使其过分靠近单元，面网很可能吸进振膜。为此，高音面网已安装好，我们建议阁下不要拆卸。

1. HTM Diamond系列的摆放位置1. 打开扬声器包装箱

所有Bowers & Wilkins产品的设计均符合国际有关电子和电气设备的有害物质限制指令(RoHS)的规定和废弃电子电

气设备指令(WEEE)的处置规定。这些标志说明它的相符性以及产品必须恰当回收或者按照这些规定进行处理。请向当地废弃物处理局咨询。

一般指导原则

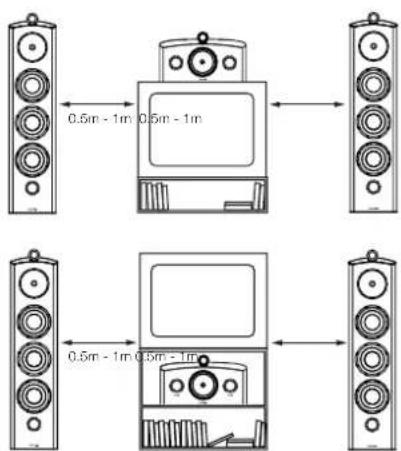

如果使用配有透声屏幕的投影电视机，请将HTM Diamond扬声器放置在屏幕中间的后面。阁下也可以将其直接放置在屏幕下方的脚架上、家具内或屏幕上方的墙壁支架上。使扬声器的正面与屏幕基本平齐。上图展示了HTM Diamond中首扬声器在多声道AV系统中的位置。

如需使用脚架，我们建议使用 FS-HTM。为了保证安全和性能，请务必遵循脚架的组装指导。

如需使用墙壁支架或家具时，请确保足够结实，可以牢靠地支撑扬声器的重量。如果阁下对自己安装此类支架的能力存在疑虑，请向专业人士寻求帮助。

注：HTM Diamond扬声器随附了四个粘性塑料脚垫，供扬声器放置在支架上或家具内时使用。移除粘性脚垫的背衬后将其粘贴在扬声器的底部。

扬声器的驱动单元可产生延伸到扬声器周边以外地方的杂散磁场。此类中置扬声器不适合安装在靠近旧式的CRT电视及电脑屏幕的地方。我们建议阁下将对磁场过敏的物体（如电脑磁盘、录音及录像带、信用卡等）放置距离扬声器至少0.5米的地方。等离子、LCD及OLED屏幕并不会受这种磁场影响及远离扬声器的CRT投影机不会受到影响。

3. 连接

连接时须关闭所有音频设备。

HTM Diamond扬声器的插座适用于多种接线头：4毫米香蕉插、6毫米和8毫米(1/4英寸和5/16英寸)的铲形接头或直径在4毫米(5/32英寸)以内的裸线。

重要安全指示

在某些国家，尤其是欧洲国家，使用4毫米香蕉插被认为具有安全危险；因为它们可以用于插入无遮蔽的电源插座。为了遵从欧洲电工标准化委员会CENELEC的安全规定，接线端上的4毫米孔由塑料插脚封闭。如果阁下在任何执行这种规定的国家内使用这些产品，请确保儿童或其他不知情人任何以危险的方式使用香蕉插。

在选择扬声器接线时，请向经销商咨询。总电阻抗应低于扬声器规格中所建议的最大值，并使用低电感的接线，以避免高频减弱。

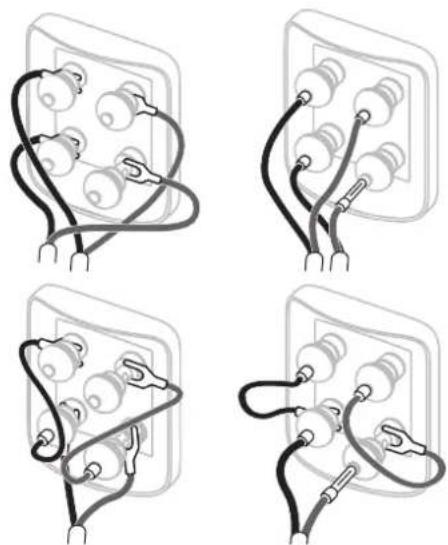

每台扬声器的背部均有两对插座，可用于双线连接(上)。对于传统的单线连接，使用随附的接线与同极性的插座相连。

连接时请确保将扬声器的正极端(红色)连接到放大器的正极输出端，而且扬声器的负极端(黑色)保持连接到放大器的负极输出端。错误连接虽然不会造成损坏，但会导致劣质立体声像效果及损失低音。请务必将插座盖锁紧以避免嘎嘎作响。

注：双线连接将通向扬声器各部分的信号路径分开，可改善立体声像和细节度。同时允许于不同的频带使用不同类型的接线。

1. 微调 5. 烘机 6. 保养

在微调前，确保安装中的所有连接正确且安全。

将扬声器的位置移离墙壁，将会降低总体低音。扬声器后方的空间会帮助创造出一种听觉上的深度感。相反，将扬声器的位置移近墙壁会增强低音，同时可减少听觉上的深度感。

如果低音的频率不均衡，这很可能是因为房间内的谐振模式引起的。即使稍为改变扬声器或聆听者的位置，都可以使谐振对声音的效果产生很深的影响。请尝试在不同的墙边放置扬声器。移动较大的家具甚至也可能产生影响。

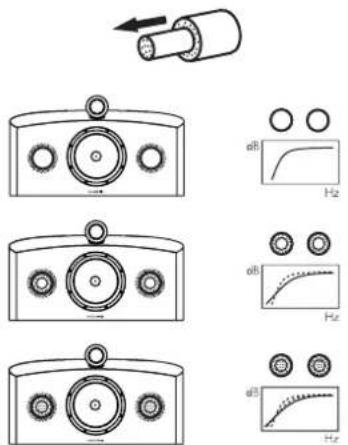

希望减少低音量而不移动扬声器的位置，可在低音反射孔中装入泡棉栓塞或泡棉环，从而减少低音。可按上图所示，把泡棉栓塞或泡棉环安装在低音反射孔内。

如果声音太过明快，则在房间内增加软性的陈设品(如重的窗帘)，或当声音较为沉闷且缺乏活力可减少软性的陈设品。可通过拍手并聆听快速重复的方式测试抖动回音。放置书架和大件家具等具有不规则表面的物体，有助于减少抖动回音。

要使声音层次更清晰，请抓住中低音面网的边缘，轻轻向箱体外拉以将其移除。

在初始试听阶段，扬声器的性能会发生细微变化。如果扬声器被安装在较冷的环境内，驱动单元的阻尼复合组件和悬挂材料会需要一些时间来恢复其正确的机械性能。驱动单元的悬挂部分也会在最初使用的几小时内松动。使扬声器达到理想性能状态的时间将因之前的储存状况和使用方法而有所变化。作为使用指引，可使用一周时间来稳定温度的影响，或者用平均使用15小时的时间来使机械部分达到理想的设计性能。

800 Diamond系列箱体表面通常仅需要除尘。建议阀下使用产品随附的布块。如果想要使用喷雾剂或其它清洁剂，请将清洁剂使用在布块上，不要直接喷到产品上，并先在一小块面积上试用，因为有些清洁产品可能会损坏表面。请勿使用具有奢蚀性、包含酸、碱或抗菌剂的产品，请勿对驱动单元使用清洁剂。请避免触摸驱动单元，因为可能导致损坏。

尽管Bowers & Wilkins扬声器使用真木外饰，其板材均通过精选，并使用耐紫外线漆处理，以减低随时间而产生的颜色变化。然而，就像所有的天然材料一样，表面饰板将受到环境的影响并产生不同程度的颜色变化。可通过将饰板表面同等平均地置于阳光下以修正颜色不一的现象，直到颜色统一。此过程可能需要数天或数星期，但是可通过小心使用紫外线灯来加速此过程。木质饰板表面应远离直接热源，例如，发热器和暖气出风口，以减小木质板材干裂的可能性。
