Lumix SE70200 - カメラ PANASONIC - 無料のユーザーマニュアル

使用説明書 Lumix SE70200 PANASONIC

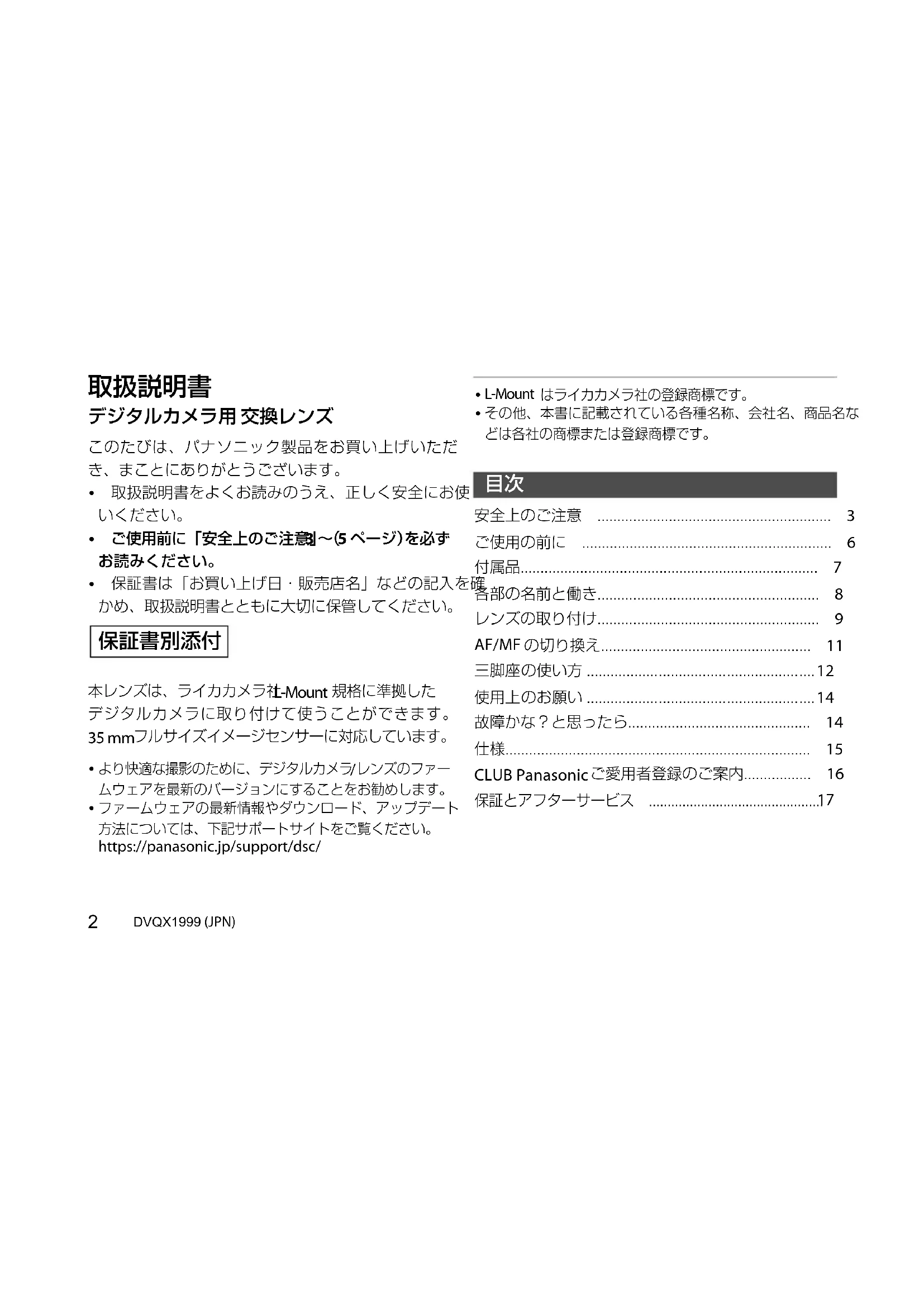

デジタルカメラ用 交換レンズ このたびは、パナソニック製品をお買い上げいただき、まことにありがとうございます。0 取扱説明書をよくお読みのうえ、正しく安全にお使いください。0 ご使用前に「安全上のご注意」（ 3 〜 5 ページ）を必ず お読みください。0 保証書は「お買い上げ日・販売店名」などの記入を確かめ、取扱説明書とともに大切に保管してください。本レンズは、ライカカメラ社 L-Mount 規格に準拠したデジタルカメラに取り付けて使うことができます。 35 mm フルサイズイメージセンサーに対応しています。 より快適な撮影のために、デジタルカメラ レンズのファームウェアを最新のバージョンにすることをお勧めします。 ファームウェアの最新情報やダウンロード、アップデート方法については、下記サポートサイトをご覧ください。https://panasonic.jp/support/dsc/ L-Mountはライカカメラ社の登録商標です。 その他、本書に記載されている各種名称、会社名、商品名などは各社の商標または登録商標です。安全上のご注意 ........................................................... 3ご使用の前に ............................................................... 6付属品........................................................................... 7各部の名前と働き........................................................ 8レンズの取り付け........................................................ 9 AF/MF の切り換え..................................................... 11 三脚座の使い方 ......................................................... 12 使用上のお願い ......................................................... 14 故障かな？と思ったら.............................................. 14仕様............................................................................. 15 CLUB Panasonic ご愛用者登録のご案内................. 16保証とアフターサービス ...............................................

S-E70200-DVQX1999.book 2 ページ ２０１９年１１月７日　木曜日　午前１０時３８分3 (JPN) DVQX1999

人への危害、財産の損害を防止するため、必ずお守りいただくことを説明しています。 ■ 誤った使い方をしたときに生じる危害や損害の程度を区分して、説明しています。 ■ お守りいただく内容を次の図記号で説明しています。

「軽傷を負うことや、財産の 損害が発生するおそれが

してはいけない内容です。 実行しなければならない内容です。 デジタルカメラに取り付けて使用中に異常・故障が発生したときには直ちに使用を中止する 0 煙が出たり、異常なにおいや音がする 0 映像が出ないことがある 0 内部に水や異物が入った そのまま使うと火災・感電の原因になります。

デジタルカメラの電源を切り、販売店にご相談ください。 S-E70200-DVQX1999.book 3 ページ ２０１９年１１月７日　木曜日　午前１０時３８分4 DVQX1999 (JPN) 安全上のご注意 （続き）

内部に金属物を入れたり、水などの液体をか けたりぬらしたりしない ショートや発熱により、火 災・感 電・故 障 の

機器の近くに水などの液体の入った容器や金属物を置かないでください。 特にお子様にはご注意ください。 太陽や強い光源にレンズを向けたり、のぞ

太陽や強い光源に向けると、集光作用によ り周囲の燃えやすいものを発火させたり、 内部部品が破損するなど、火 災・故 障 の 原 因になります。また、のぞき込むと失明に

必ず、付属のレンズキャップとレンズリアキャップを付け、太陽光が直接当たらないようにしてください。 レンズの上に重い物を載せたり、乗ったり

倒れたり落下すると、けがや製品の故障の 原因になることがあります。 また、重量で外装ケースが変形し、内部部品が破 損すると、故障の原因になることがあります。 レンズフードだけを持って持ち運ばない レンズフードからレンズやデジタルカメ ラが外れて落下すると、けがや製品の故障 の原因になることがあります。 S-E70200-DVQX1999.book 4 ページ ２０１９年１１月７日　木曜日　午前１０時３８分5 (JPN) DVQX1999

0 デジタルカメラの取扱説明書「安全上のご注意」も併せてお読みください。 油煙や湯気の当たるところ、湿気やほこり の多いところに置かない 電気が油や水分、ほこりを伝わり、火 災・感 電の原因になることがあります。 デジタルカメラに取り付けて、電源を入れ たまま長時間、直接触れて使用しない 本機の温度の高い部分に長時間、直接触れ

長時間ご使用の場合は、三脚などをお使いくだ

¢ 血流状態が悪い人（血管障害、血液循環不 良、糖尿病、強い圧迫を受けている）や皮膚 感覚が弱い人などは、低温やけどになりや

低温下で長時間、直接触れて使用しない 寒冷地（スキー場などの 0 ℃以下の環境）で 本機の金属部に長時間、直接触れていると 皮膚に傷害を起こす原因になることがあ

長時間ご使用の場合は、手袋などをお使いくだ

∫ レンズの取り扱いについて 0 レンズを使用するときは、落としたり、ぶつけたり、無理 な力を加えたりしないようお気をつけください。レンズおよびデジタルカメラの故障や破損の原因になります。

レンズ表面のほこり、ごみ、汚れ（水、油、指紋など）が画像 に影響を及ぼすことがあります。撮影前と撮影後に、ブロワーでレンズの表面に付いたほこりやごみを吹き飛ばしたあと、乾いた柔らかい布で汚れを軽くふいてください。 ほこりやごみの付着、侵入を防ぐため、使用しないときは、レンズキャップ、レンズリアキャップを取り付けてください。 レンズの接点を保護するため、以下のことはしないでください。故障の原因にな

レンズ取り付け部を下にして置く ∫ 防じん防滴について 0 本レンズの防じん防滴構造は、ほこりや水滴の侵入を完 全に防ぐものではありません。防じん防滴性能を満足させるには、次の注意事項をお守りください。正常に動作しない場合は、お買い上げの販売店または修理ご相談窓口（l 18）にお問い合わせください。

防じん防滴対応のデジタルカメラに取り付けてください。 レンズの取り付け、取り外しの際は、レンズマウントラバー、接点、デジタルカメラおよびレンズの内部に砂やほこり、水滴が侵入しないようにしてください。 液体が付いた場合は、乾いた柔らかい布でふいてください。 本レンズは、防じん防滴性能の向上のため、マウント部にレンズマウントラバーを使用しています。 デジタルカメラのマウント部にレンズマウントラバーのすれ跡が付いても、性能には問題ありません。 レンズマウントラバーの交換については、修理ご相談窓口（l 18）にお問い合わせください。 ∫ 露付き（レンズが曇るとき）

露付きは、温度差や湿度差があると起こります。レンズの汚れ、かび、故障の発生原因になるためお気をつけください。 露付きが起こった場合、デジタルカメラの電源を切り、

間ほどそのままにしてください。周囲の温度になじむと、自然に曇りが取れます。 本製品の使用、または故障により生じた直接、間接の損害につきましては、当社は一切の責任を負いかねますので、あらかじめご了承ください。 本書で説明する製品の外観と仕様は、改良により実際とは異なる場合があります。

DVXL1018Z ¢ お買い上げ時は、レンズに装着されています。 包装材料などは商品を取り出したあと、適切に処理をしてください。 パナソニックグループのショッピングサイト 付属品は販売店でお買い求めいただけます。パナソニックの家電製品直販サイト「パナソニック ストア」でお買い求めいただけるものもあります。詳しくは「パナソニック ストア」のサイトをご覧ください。 http://jp.store.panasonic.com/ S-E70200-DVQX1999.book 7 ページ ２０１９年１１月７日　木曜日　午前１０時３８分8 DVQX1999 (JPN)

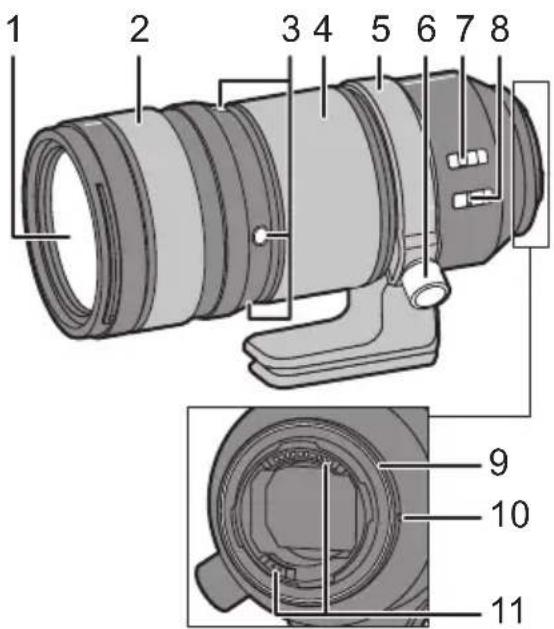

1 レンズ面 2 フォーカスリング フォーカスリングを前後にスライドして、AF（オートフォーカス）/MF（マニュアルフォーカス）を切り換えることができます。（l 11） MFのときにフォーカスリングを回して、ピントを 3 フォーカスボタン フォーカスボタンを押している間、ピントを固定

0 フォーカスボタンは3つすべてが同じ働きをします。 0 対応するデジタルカメラのメニューで、フォーカスボタンの機能を変更できます。詳しくは、デジタルカメラの取扱説明書をお読みください。 4 ズームリング 望遠または広角にズーミングします。 5 三脚座（l 12） 6 三脚座回転止めねじ 7 フォーカススイッチ AFの作動範囲を選択できます。 [FULL]： 0.95 m〜∞ [0.95m-5m]：0.95 m〜5.0 m [5m- ¶]： 5.0 m〜∞

AF の作動範囲を制限すると、AF の合焦スピードが

8 O.I.S. スイッチ 撮影手法に合わせて手ブレ補正機能を使用でき

[MODE1]：通常の撮影に適した手ブレ補正 [MODE2]：流し撮りに適した手ブレ補正（流し撮 りの方向を自動で検出し補正します） [OFF]： 手ブレ補正は働きません。

三脚使用時は、[OFF]にすることをお勧めします。 9 レンズマウントラバー 10 レンズ取り付けマーク 11 接点

ピントを合わせたあとにズーム操作をした場合は、ピントに誤差が生じることがあります。ピントを合わせ直してください。

や手ブレ補正の動作音が気になる場合は、以下のように撮影することをお勧めします。

手ブレ補正をオフにし、三脚を使用して撮影する レンズの取り付け方については、デジタルカメラの取扱説明書をお読みください。 デジタルカメラの電源を切ってから、取り付けてください。 レンズリアキャップを取り外してから、デジタルカメラに取り付けてください。 デジタルカメラから取り外したレンズには、ほこりやごみなどの付着、侵入を防ぐため、レンズキャップ、レンズリアキャップを取り付けてください。 ∫ レンズフードを取り付ける 図のように指を添えてレンズフードを持ってください。 レンズフードをゆがませるような持ち方はしないでください。

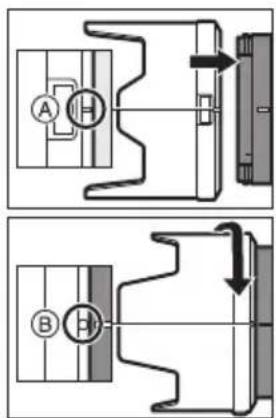

S-E70200-DVQX1999.book 9 ページ ２０１９年１１月７日　木曜日　午前１０時３８分10 DVQX1999 (JPN)レンズの取り付け（続き） 1 レンズフードの指標 A( ) とレンズ先

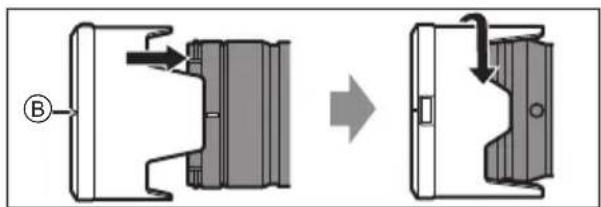

「カチッ」と音がするまで回して取り付けてください。 ∫ レンズフードを取り外す

を押しながら、矢印の方向に回して取り外す

持ち運ぶときに、レンズフードを逆向きに取り付けることができます。 1 レンズフードを取り外す 2 レンズフードの指標

3 レンズフードを矢印の方向に「カチッ」と音がするま

フラッシュ撮影時は、ケラレを防止するため、レンズフードを取り外して使用してください。 レンズの落下を防ぐため、レンズフードだけを持って、レンズを持ち運ばないでください。

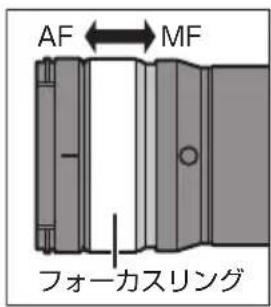

フィルターを付けたまま、レンズキャップやレンズフードを取り付けることができます。 複数のフィルターを同時に取り付けると、撮影画像にケラレが現れる場合があります。 フィルター以外のコンバージョンレンズやアダプター類をレンズ前面に取り付けて使用できません。取り付けるとレンズが壊れるおそれがあります。 ∫ テレコンバーター使用時のお知らせ 0 本レンズはテレコンバーター（別売：DMW-STC14/DMW-STC20）を使用できます。 対応テレコンバーターの最新情報は、ホームページをご覧ください。 対応テレコンバーター以外は使用しないでください。レンズやテレコンバーターの損傷や性能劣化の原因になることがあります。 AF/MFの切り換え フォーカスリングを前後

に設定した場合、フォーカスリングの位置にかかわらず、

時は、距離目盛を確認できます。ピント合わせの目安としてご使用ください。 対応するデジタルカメラのメニューで、フォーカスリングでピントを移動する量を設定できます。レンズを に切り換えて、デジタルカメラは

定してください。詳しくは、デジタルカメラの取扱説明書をお読みください。

S-E70200-DVQX1999.book 11 ページ ２０１９年１１月７日　木曜日　午前１０時３８分12 DVQX1999 (JPN)

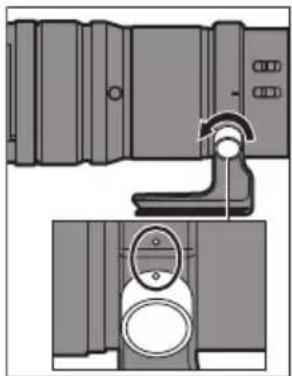

三脚は、レンズの三脚座に 取り付けてご使用ください。

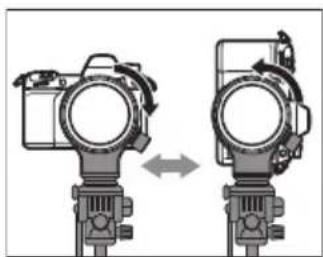

デジタルカメラの三脚取り付け部に三脚を取り付けると、持ち運ぶときにレンズを損傷するおそれがあります。 ∫ 縦位置・横位置を変更する 三脚使用時にデジタルカメラの縦位置と横位置を素

矢印の方向に回して緩める 2 デジタルカメラと

S-E70200-DVQX1999.book 12 ページ ２０１９年１１月７日　木曜日　午前１０時３８分13 (JPN) DVQX1999

三脚座を取り外すときは、レンズやデジタルカメラが落下しないように支えてください。 ∫ 三脚座を取り付ける 取り外し方と逆の手順で取り付けてください。 0 三脚座とレンズの指標

0 三脚座を取り付けると きは、三脚座回転止めね

S-E70200-DVQX1999.book 13 ページ ２０１９年１１月７日　木曜日　午前１０時３８分14 DVQX1999 (JPN)

殺虫剤や揮発性のものをレンズにかけないでください。

外装ケースが変質したり、塗装がはがれたりするおそれがあります。 0 太陽や強い光源にレンズを向けないでください。

集光作用により、火災・故障の原因になることがあります。 0 低温下で長時間、レンズに直接触れて使用しないで

寒冷地（スキー場などの 0 ℃以下の環境）で本機の金属部に長時間、直接触れていると皮膚に傷害を起こす原因になることがあります。長時間ご使用の場合は、手袋などをお使いください。 0 お手入れの際は、ほこりの出にくい乾いた柔らかい 布で軽くふいてください。

ベンジン、シンナー、アルコール、台所用洗剤などの溶剤は、外装ケースが変質したり、塗装がはがれたりするおそれがありますので使用しないでください。 化学雑巾は使用しないでください。 ゴム製品やビニール製品を長期間接触したままにしないでください。 分解や改造をしないでください。 長期間使用しないときは、乾燥剤（シリカゲル）と一緒に保管することをお勧めします。 長期間使用していないときは、撮影前に各部を点検してから使用してください。 以下のような場所でレンズを使用または保管しないでください。動作不良や故障の原因となります。 直射日光下や夏の海岸など 高温多湿、または温度・湿度変化の激しい場所

デジタルカメラの取扱説明書も併せてお読みください。 デジタルカメラの電源を入 /切したとき、またはレンズを振ったときに「カタカタ」などの音がする撮影するときに、レンズから音がする これはレンズ移動や絞り動作の音です。故障ではありません。 S-E70200-DVQX1999.book 14 ページ ２０１９年１１月７日　木曜日　午前１０時３８分15 (JPN) DVQX1999

この仕様は、性能向上のため変更することがあります。

交換レンズ(LUMIX S PRO 70-200 mm F2.8 O.I.S.) マウント ライカカメラ社 L-Mount 焦点距離 f=70 mm〜200 mm レンズ構成 17群22枚（非球面レンズ 1枚、UEDレンズ 2 枚、ED レンズ3枚） 絞り形式 11枚羽根 円形虹彩絞り

F2.8 F22 画角 34 x （W端時）〜12 x （T 端時）

[FULL]： 0.95 m〜∞ / [0.95m-5m]： 0.95 m〜5.0 m / [5m-¶]： 5.0 m〜∞ （撮像面から）最大撮影倍率 0.21k 手ブレ補正 ありフィルター径 82 mm

全長 約208.6 mm（レンズ先端からレンズマウント基準面まで） 質量 約1570 g（三脚座含まず） 推奨使用温度 j10 ℃〜40 ℃ 許容相対湿度 10%RH〜80%RH S-E70200-DVQX1999.book 15 ページ ２０１９年１１月７日　木曜日　午前１０時３８分16 DVQX1999 (JPN) CLUB Panasonic ご愛用者登録のご案内 このたびは、パナソニック商品をお買い上げいただき、まことにありがとうございました。さて、弊社ではより良い商品とサービスをお客様にご提供できるようにパナソニック商品をご購入の方にご愛用者登録をお願いしています。ぜひ、この機会にご愛用者登録をお願いいたします。¢ 皆様の貴重なご意見を、製品の開発や改善の参考とさせていただきたいと思いますので、アンケートにもご協力いただきますようお願い申し上げます。 下記のいずれかを選んでください。 ∫ パソコンからの登録方法 次のアドレスにアクセスしてください。http://club.panasonic.jp/aiyo/ ∫ 携帯電話からの登録方法 ≥QRコードを使ってアクセスする場合 URLを入力してアクセスする場合http://club.panasonic.jp/aiyo/

コードは（株）デンソーウェーブの登録商標です。

CLUB Panasonic事務局（club-info＠panasonic.jp） ご登録特典 1● お宅の家電商品、消耗品情報が一元管理できる！ご登録特典 2● 登録商品に関するお知らせやサポート情報が入手できる！ご登録特典 3● 登録すると抽選で商品券などが当たる！ S-E70200-DVQX1999.book 16 ページ ２０１９年１１月７日　木曜日　午前１０時３８分17 (JPN) DVQX1999

保証とアフターサービス 使いかた･お手入れ・修理などは ∫ まず、お買い求め先へご相談ください。 修理を依頼されるときはこの説明書をよくお読みのうえ、直らないときは、お買い上げ日と下の内容をご連絡ください。● 保証期間中は、保証書の規定に従ってお買い上げの販売店が修理をさせていただきますので、おそれ入りますが、製品に保証書を添えてご持参ください。 保証期間: お買い上げ日から本体 1年間保証書は日本国内においてのみ有効です。The warranty is valid only in Japan.保证书承诺内容，仅限于产品在日本国内使用时有效。● 保証期間終了後は、診断をして修理できる場合はご要望により修理させていただきます。※ 修理料金は次の内容で構成されています。当社は、このデジタルカメラ用 交換レンズの補修用性能部品（製品の機能を維持するための部品）を、製造打ち切り後8年保有しています。 （よくお読みください） ● 製品名 デジタルカメラ用 交換レンズ

S-E70200 ● 故障の状況 できるだけ具体的に

▼お買い上げの際に記入されると便利です 技術料 診断・修 理・調 整・点 検 な ど の 費 用部品代 部品および補助材料代出張料 技術者を派遣する費用※ 補修用性能部品の保有期間8年 S-E70200-DVQX1999.book 17 ページ ２０１９年１１月７日　木曜日　午前１０時３８分18 DVQX1999 (JPN) ∫ 転居や贈答品などでお困りの場合は、次の窓口にご相談ください。 【ご相談窓口におけるお客様の個人情報のお取り扱いについて】 パナソニック株式会社およびグループ関係会社は、お客様の個人情報をご相談対応や修理対応などに利用させて いただき、ご相談内容は録音させていただきます。 また、折り返し電話をさせていただくときのために発信番号を通知いただいております。なお、個人情報を適切に 管理し、修理業務等を委託する場合や正当な理由がある場合を除き、第三者に開示・提供いたしません。 個人情報に関するお問い合わせは、ご相談いただきました窓口にご連絡ください。 S-E70200-DVQX1999.book 18 ページ ２０１９年１１月７日　木曜日　午前１０時３８分19 (ENG) DVQX1999 ENGLISH Operating Instructions INTERCHANGEABLE LENS
