使用説明書 RACKCOND17HD StarTech.com

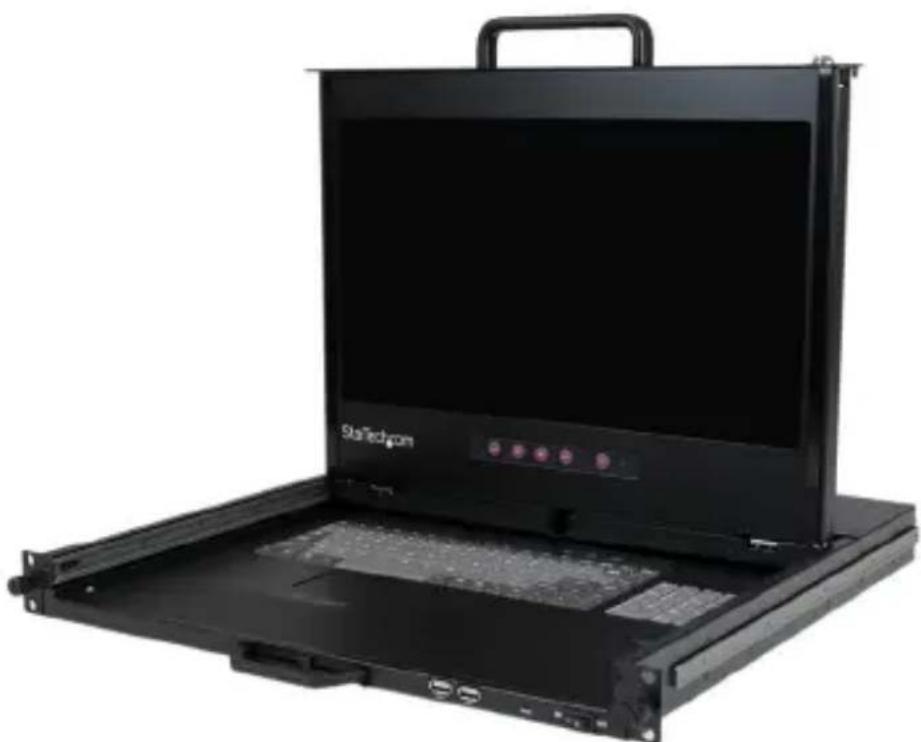

マニュアル改訂日:07/209/2015 最新の情報はwww.startech.comでご確認ください DE: Bedienungsanleitung - de.startech.com FR: Guide de l'utilisateur - fr.startech.com ES: Guía del usuario - es.startech.com IT: Guida per l'uso - it.startech.com NL: Gebruiksaanwijzing - nl.startech.com PT: Guia do usuário - pt.startech.com RACKCOND17HD RKCOND17HDGB 1U 17インチ1080pデュアルレールLCDラックコ ンソール（フロントUSBハブ付） *実際の製品は写真と異なる場合があります。ユーザマニュアル FCC準拠ステートメント 本製品はFCC規則パート15のBクラスデジタルデバイスに対する制限を遵守しているかを 確認する試験にて、その準拠が証明されています。これらの制限は、住居環境に設置された 場合に有害な干渉から合理的に保護するために設計されています。本製品は無線周波数 エネルギーを発生、使用、放出し、指示に従って取り付けられ、使用されなかった場合は、無 線通信に有害な干渉を与える可能性があります。一方、特定の取り付け状況では、干渉が起 きないという保証を致しかねます。本製品がラジオやテレビ電波の受信に有害な干渉を発 生する場合（干渉の有無は、製品の電源を一度切り、改めて電源を入れることで確認できま す）、次のいずれかまたは複数の方法を試すことにより、干渉を是正することをお勧めしま

• 受信アンテナの向きを変えるか、場所を変える。

• 受信アンテナが接続されているコンセントとは異なる回路を使うコンセントに本製品を

• 販売店か実績のあるラジオ/テレビ技術者に問い合わせる。 商標、登録商標、その他法律で保護されている名称やシンボルの使用 本書は第三者企業の商標、登録商標、その他法律で保護されている名称やシンボルをウ ェブサイト上で使用する場合がありますが、これらは一切StarTech.comとは関係がありま せん。これらの使用は、お客様に製品内容を説明する目的でのみ行われており、StarTech. comによる当該製品やサービスの保証や、これら第三者企業による本書に記載される商 品への保証を意味するものではありません。本書で直接的に肯定する表現があったとして も、StarTech.comは、本書で使用されるすべての商標、登録商標、サービスマーク、その他 法律で保護される名称やシンボルは、それぞれの所有者に帰属することをここに認めます。ユーザマニュアル

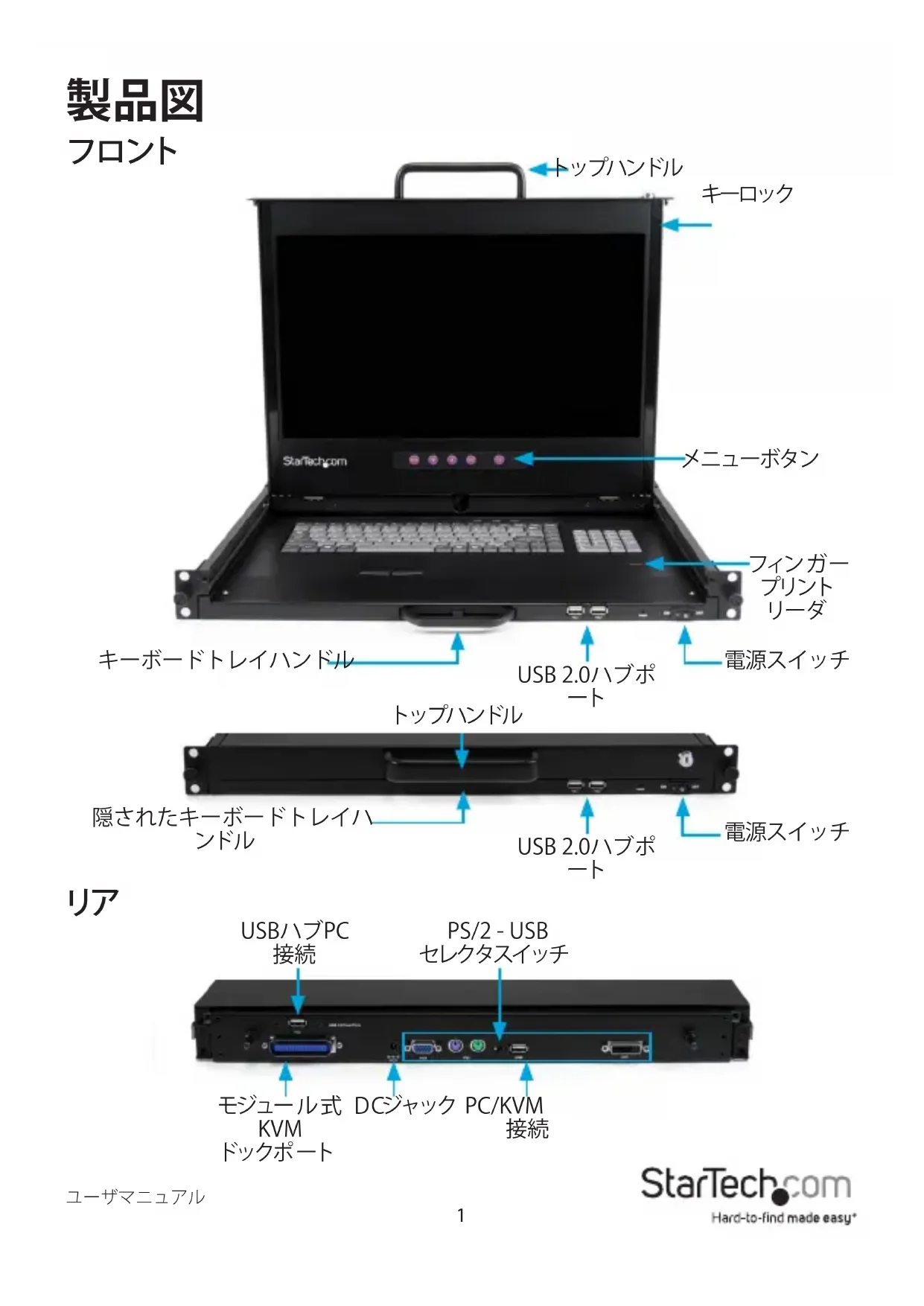

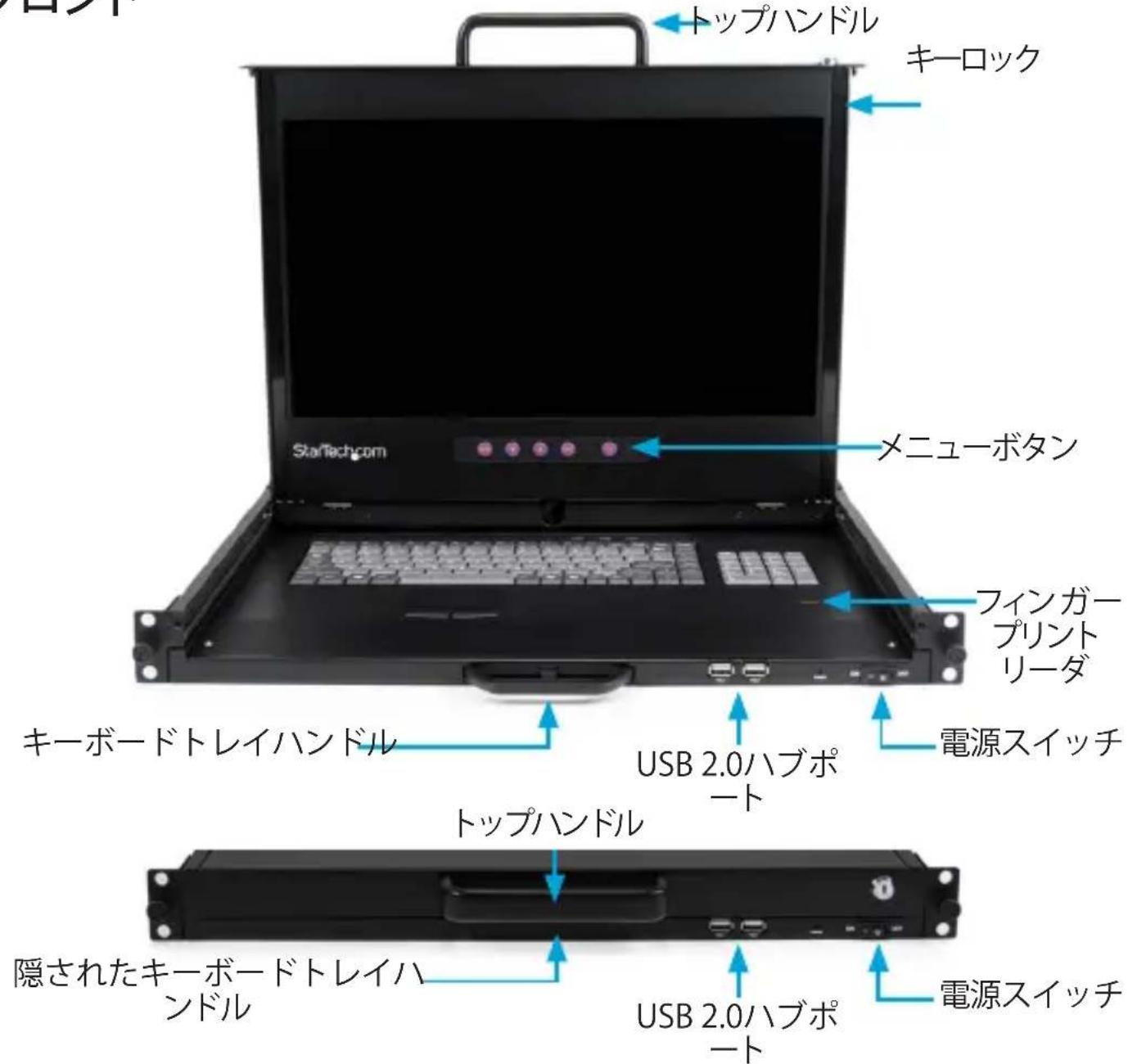

フロントパネルコンソール ............................................................ 2 インストー ル 手 順 ......................................................................... 3

キーボードトレイハンドル USB 2.0ハブポ

• 1x 取扱説明書/ソフトウェアCD フロントパ ネ ルコントロ ー ル

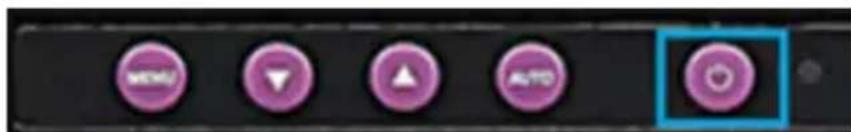

ソフト電源オン/オフボタンです。オンの時に隣のLEDが点

ディスプレイを自動同期し、任意の有効な 工場出荷時のプリセットタイミングにスケールダウンします。

このボタンを押して、調整する機能までスクロールします。

このボタンを押して、調整する機能までスクロールします。

メインメニューにアクセスするには：このボタンは 「Enter」キーとしても機能します。

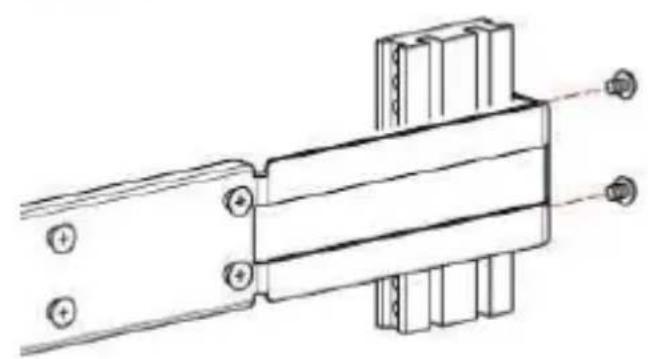

2. ラックに適したネジとケージナット（同梱されていません）フロントとリアのブラケ

注 意： キャビネット深さは570～870 mmでなければなりません。

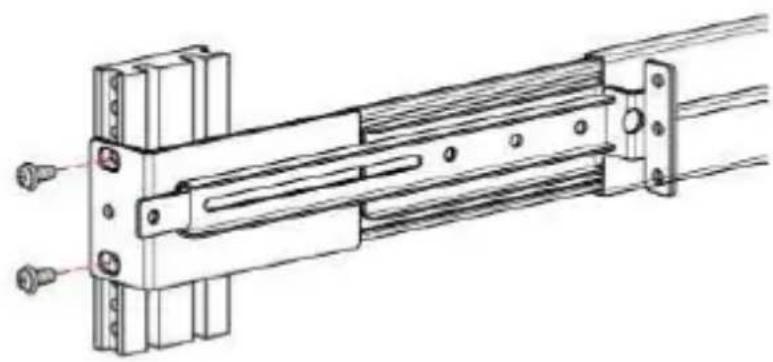

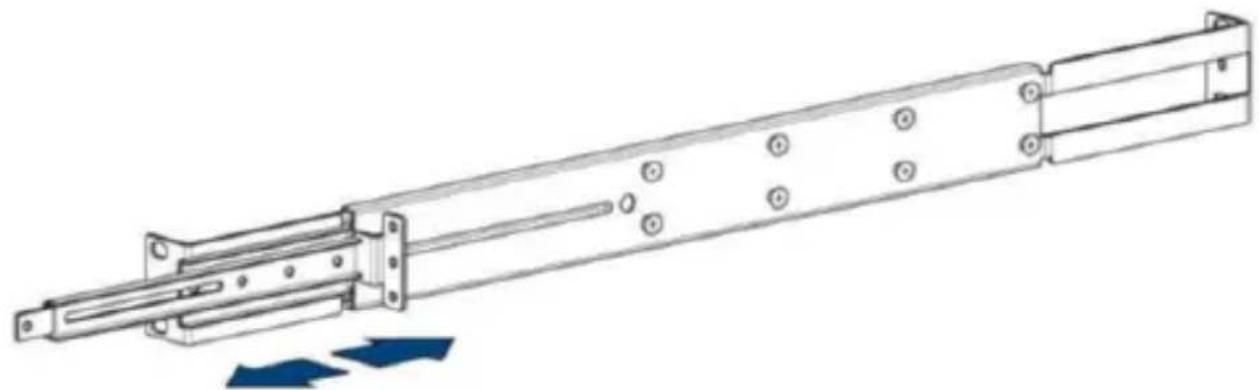

1. リアブラケット付きのレールを調整してラックに合わせます。

3. 反対側でステップ1-2を繰り返します。ユーザマニュアル

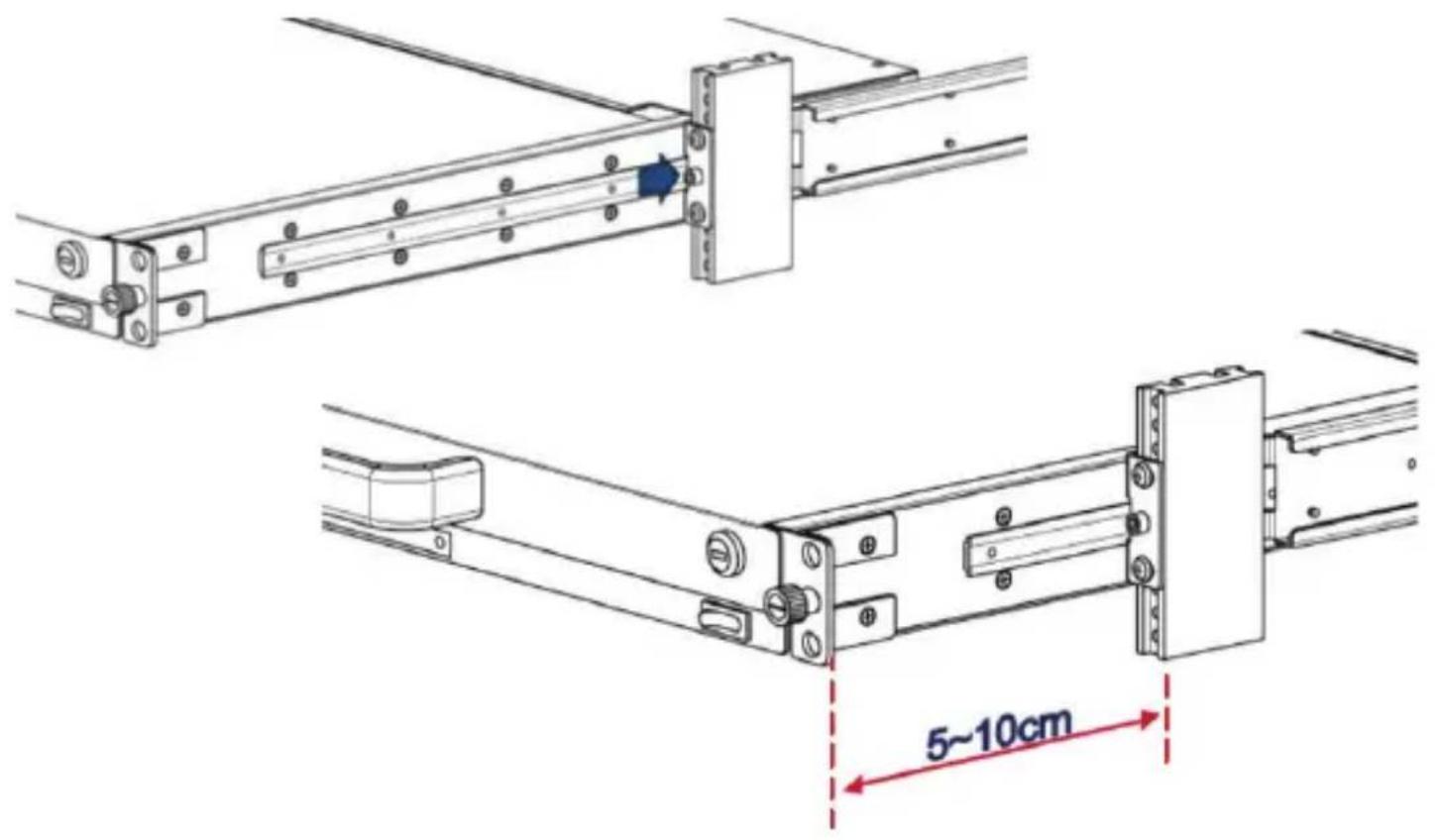

4. コンソールをレールに滑り込ませて、約5～10cmのスペースを空けてブロッカを

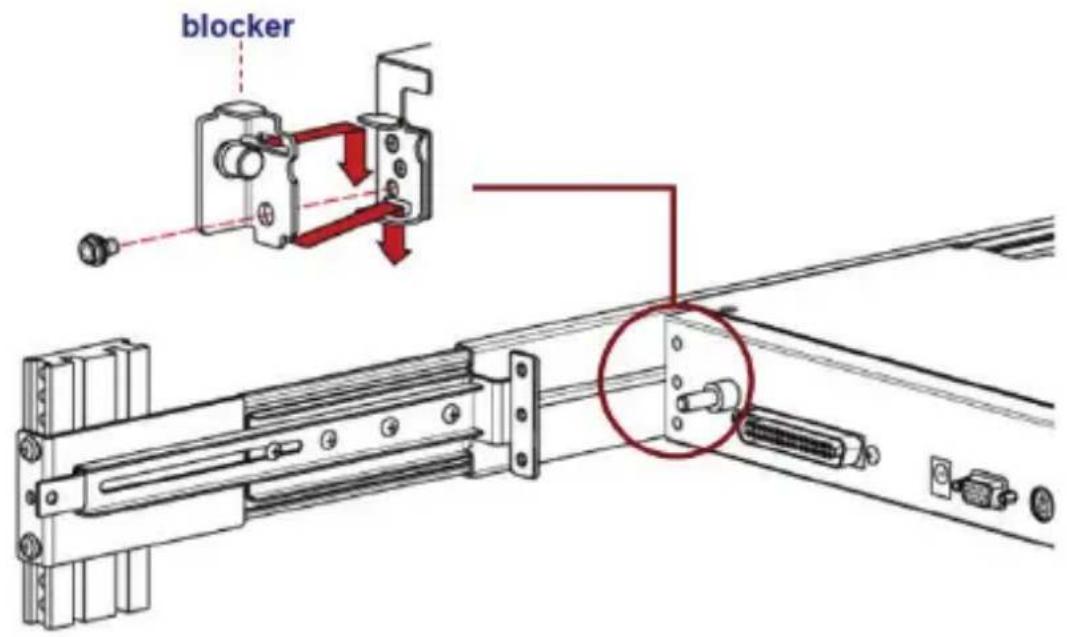

5. 表示されているようにコンソールの背部にブロッカの一つを取り付け、付属のネ

ジを使用して固定します。反対側で繰り返します。ユーザマニュアル

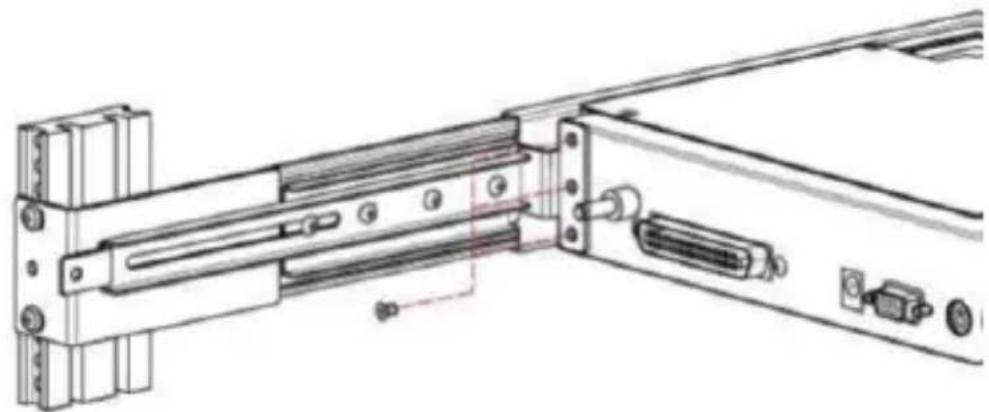

6. 付属の6mmフラットネジを3本取り付けて、コンソールをブラケットに固定します。

反対側で手順を繰り返して、インストールを完了します。 PC./.サーバの接続

1. コンソールに接続しているPC / サーバの電源を切ります。

2. 付属のケーブルセットの一つを使用し、適切なビデオ（VGA / DVI）コネクタをPC /

サーバのビデオ出力に接続します。次に、PS/2キーボードまたはマウスコネクタを 接続するか、USBインターフェースを使用します。

3. コンソールの背部にケーブルの他端を接続します。

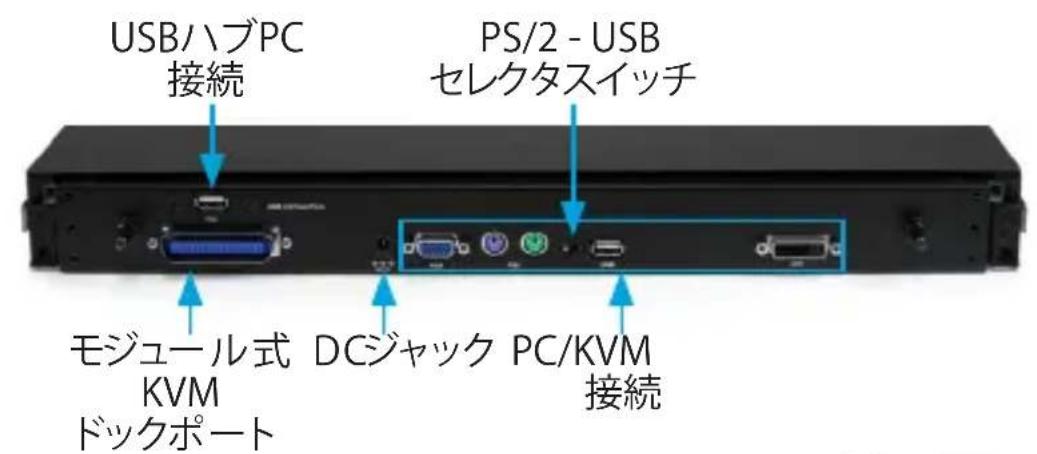

注 意：コンソール背部のPS/2-USBセレクタスイッチをどちらかの側に移動し、必要 なインターフェースを選択します。

4. 付属のUSB A-Aケーブルをどれか1本使用してUSB Hubコネクタをサーバ / KVM

スイッチのUSBコネクタに接続し、フロントのUSBハブポートとフィンガープリント リーダを有効にします（オプション）。

5. AC - DC電源アダプタをコンソールの電源入力に接続し、次に電源出力に接続し

KVMスイッチへの接続 KVMスイッチをカスケード接続すると、KVMモジュールを使用してコンソールから追 加のコンピュータを制御できます。この接続は上記の説明とまったく同じです（上の PC / サーバ接続のセクションを参照）。唯一の相違は、コンピュータの代わりにKVM スイッチの「コンソールポート」に接続されるという点です。ユーザマニュアル

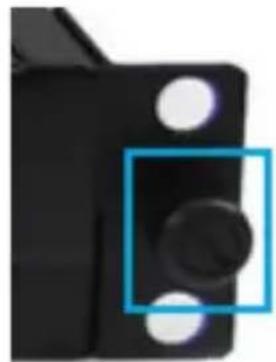

1. すべてのケーブルをしっかりと接続し、すべての取付ネジを適切に締めたら、コン

2. トップハンドルをつかんでコンソールを外側に引っ張り、そのあと上に持ち上げ

3. コンソール正面の電源スイッチをオン位置にして、接続したサーバまたはKVMス

イッチの電源を入れます。 注 意：また、LCDパネル下のメニューコントロールと同じ場所にもソフトの電源オ ン/オフボタンがあります。ディスプレイの電源が自動的にオンにならない場合、電

4. 必要に応じてOSDコントロールを使用し、画像を調整します。– 指示について上の

「フロントパネルコントロール」セクションを参照してください。ユーザマニュアル

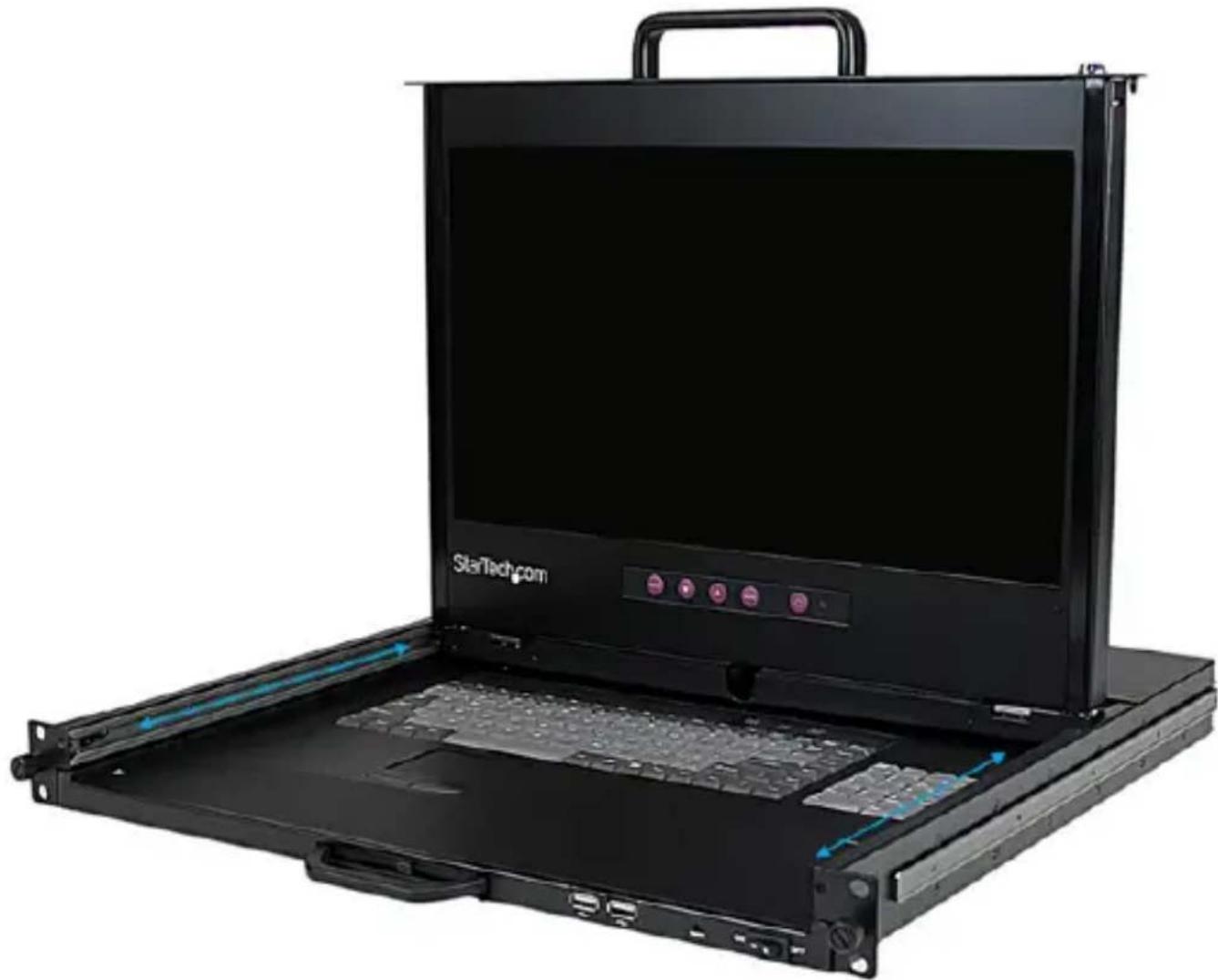

デュアルレールスライド デュアルレールコンソールでは、LCDディスプレイとキーボード/マウスがキーボー ド/タッチパッドトレイから独立にスライドできるようになっています。

1. コンソールの蓋を開いた状態で（キーボードトレイはラックにあるか、引き出すこ

とができます）、下部にあるLCDパネルの両側をつかんで手前に引っ張り、LCDを 前へスライドさせます。

2. 次に、キーボードトレイレールのロックを外して、必要に応じてコンソールをスライ

ドしてラックに戻し、LCDパネルが見える状態を保つことができます。ユーザマニュアル

フィンガ ープリントリーダ フィンガープリントリーダソフトウェアをインストールすると、生体測定アクセス、アプ リケーション / ファイル起動、および仮想セキュアストレージドライブを設定するため のオプションを利用できます。 Windows

1. 付属のCDをCD/DVDドライブに挿入してナビゲートし、付属のフィンガープリント

リーダソフトウェアをインストールします。このソフトウェアはシステムトレイにアイ

注意:インストール後に再起動するようプロンプト表示で指示される場合がありま

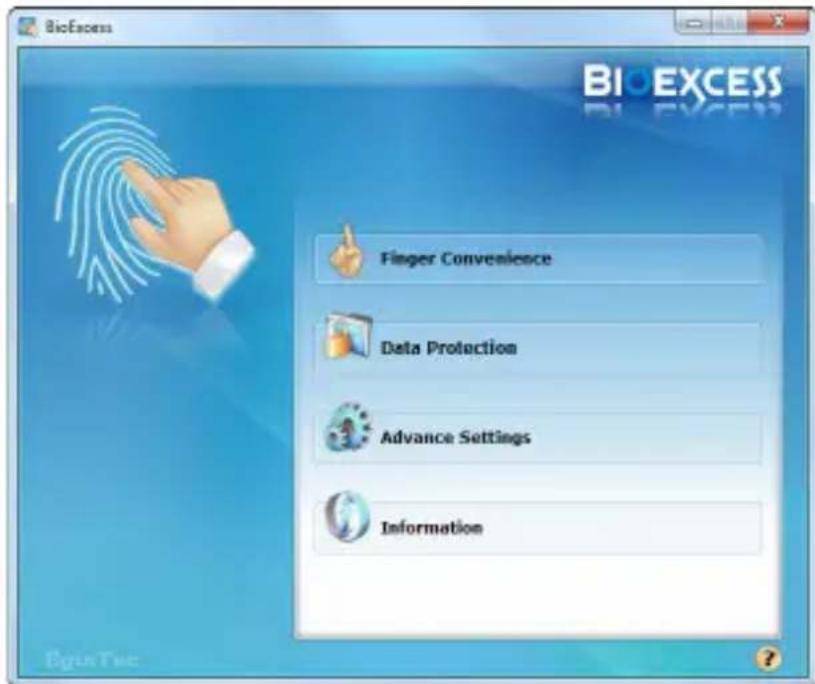

2. ソフトウェアを開いてメインメニューウィンドウを表示します。以下のセクションで

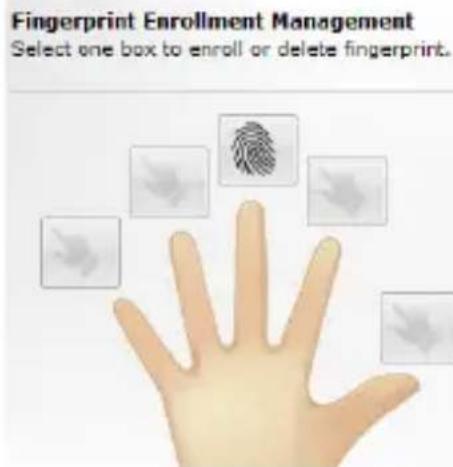

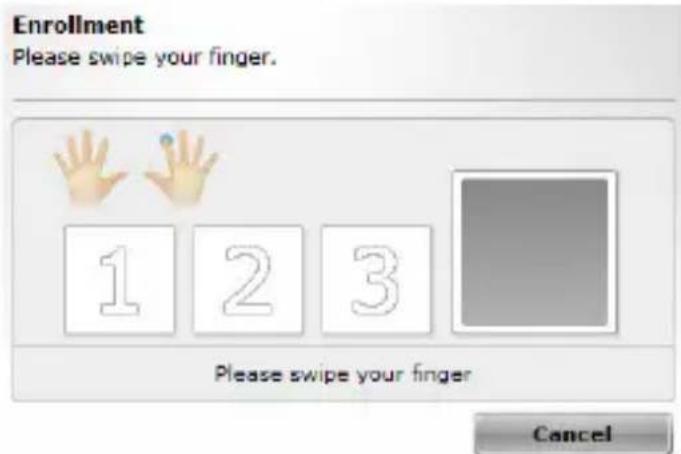

は、利用可能なオプションについて説明しています。 フィンガーの利便性： 登録 – 1つ以上の指紋を登録します。ユーザマニュアル

パスワードバンク管理 – ウェブサイトと アプリケーションのパスワードを両方管理します。 フィンガー起動管理 – 指をスワイプししてアプリケーションやファイルの起動を設定します。

デフォルトパスワードの変更 – データ暗号のデフォルトパスワードを作成または変更

Yo-安全管理 – 安全な仮想ディスクを作成、管理します。ユーザマニュアル

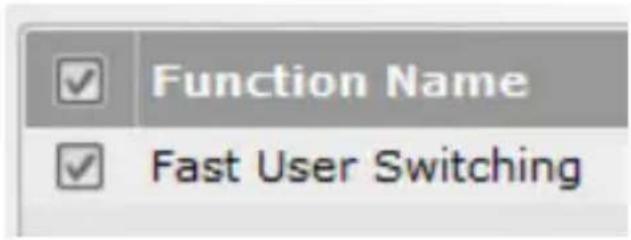

BioExcess™ 機能設定 – すべてのアカウントで高速ユーザ切替機能を有効または無

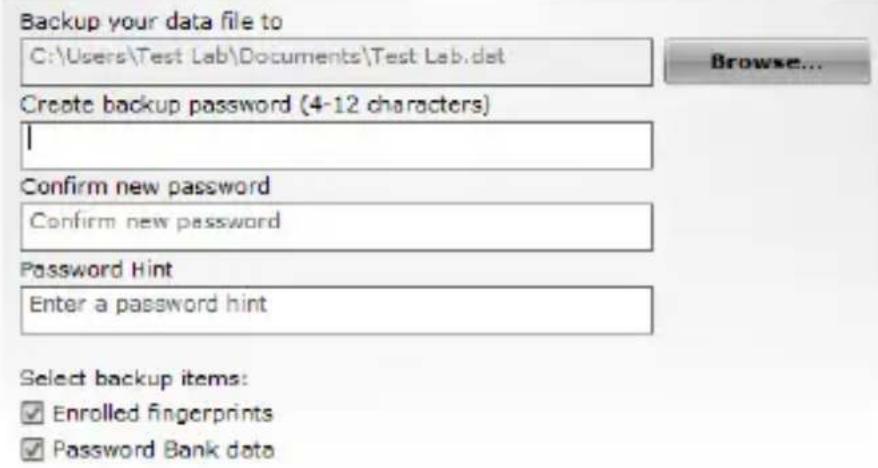

データバックアップ – 登録した指紋とパスワードバンクのアイテムをバックアップし

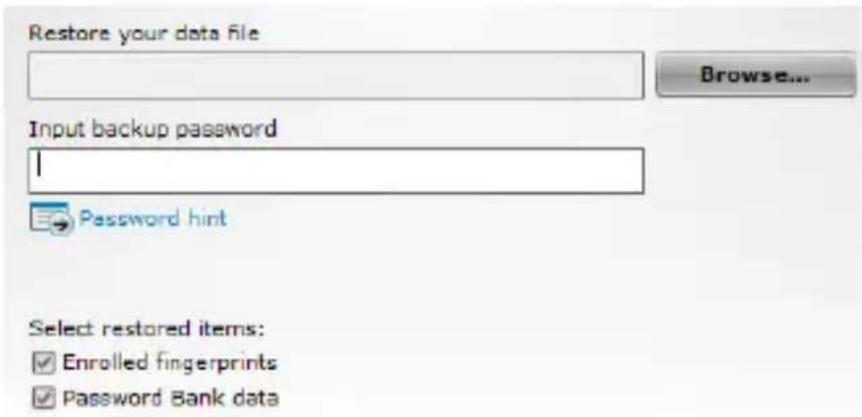

データ回復 – ファイルからバックアップデータを回復します。

ソフトウェアについて – ソフトウェアバージョンの情報を表示します。 ヘルプ – ヘルプファイルにアクセスします。 チュートリアル – ソフトウェアチュートリアルを起動します。ユーザマニュアル

1920x1080（フルHD） 対 応 プ ラットフォ ー ム USBまたはPS/2 サーバ/KVMビデオタイプ DVIまたはVGA

タッチパッド付き106キーUSBキーボード コンソールインターフェース 2x PS/2（6ピン、Mini-DIN） 1x VGA（15ピン、高密度D-Sub） 1x DVI（29ピン） 2x USB A（4ピン） その他のインターフェース 2x USB A（4ピン）

10～90% RH 外形寸法（幅×奥行き×高さ） 540 x 448 x 44 mm
