使用説明書 VS424HD4K60 StarTech.com

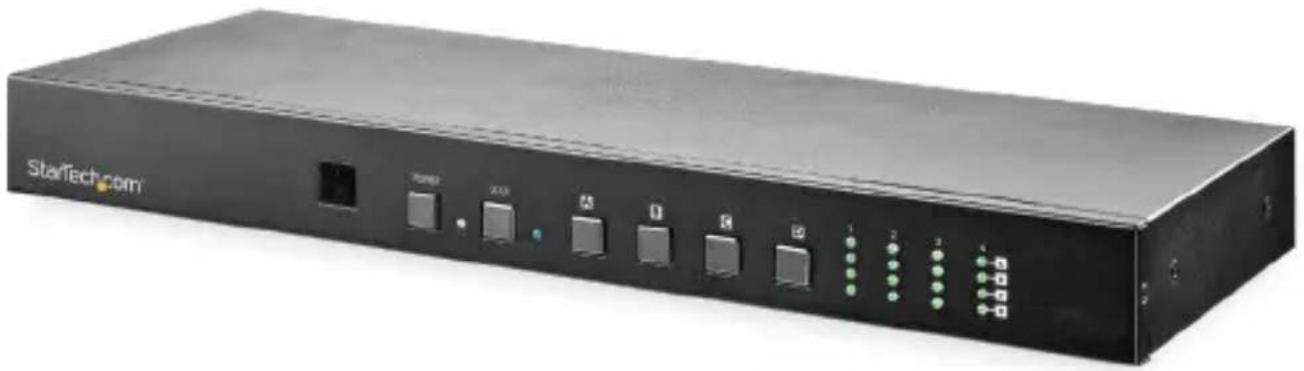

最新の情報と仕様については、こちらをご覧ください： www.startech.com/VS424HD4K60 4x4 HDMI® マトリックス切替機 | 4K60Hz 実際の製品は写真と異なる場合があります。 製品番号：VS424HD4K601 マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/support コンプライアンスについて FCC コンプライアンス この装置は、連邦通信委員会（以下FCC）規則パート15に従って、クラスBデジタ ルデバイス規制に準拠することが試験により確認されています。この規制は、 住宅環境における有害な干渉から適切な保護を提供するためのものです。こ の装置は、無線周波エネルギーを発生、使用、放射する可能性があり、指示に 従わずに設置、使用した場合、無線周波に有害な干渉を引き起こす可能性が あります。ただし、特定の設置場所において干渉が発生しないという保証はあ りません。本製品がラジオやテレビの受信に有害な干渉を引き起こすかどう かは、製品の電源投入時と切断時における状態を比較して確認することがで きます。ラジオやテレビの受信に有害な干渉が発生した場合、次のような対策

• 受信アンテナの向き、または位置を変える。

• 本製品を、干渉が発生する受信機が接続されている回路とは別の回路のコ

• 販売店または専門のラジオ/テレビ技術者に相談する。 このクラスBデジタルデバイスは、カナダICES-003に適合しています。 CAN ICES-3 (B)/NMB-3(B) 商標、登録商標、その他の保護された名称とシンボル使用 このマニュアルでは、StarTech.comとは一切関係のないサードパーティ企業 の商標、登録商標、およびその他の保護された名称や記号を参照している場 合があります。 これらの参照は、説明のみを目的としており、StarTech.com に よる製品またはサービスの推奨、あるいは該当するサードパーティ企業による 本マニュアルが適用される製品の推奨を意味するものではあり ません。 本書 の本文中での直接的な認知にかかわらず、StarTech.com は、本マニュアルお よび関連文書に含まれるすべての商標、登録商標、サービスマーク、およびそ の他の保護された名前および記号がそれぞれの保有者の所有物であることを

PHILLIPS®は、米国Phillips Screw Companyの米国およびその他の国における 登録商標です。2 マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/support

• 電源が入っている状態の製品または電線の終端処理を行わないでくださ

• 製品の設置やマウントは、使用地域の安全ガイドラインおよび建築基準に 従い、有資格の専門業者が行うようにしてください。

• ケーブル（電源ケーブルと充電ケーブルを含む）は、適切な配置と引き回し を行い、電気障害やつまづきの危険性など、安全上のリスクを回避するよう

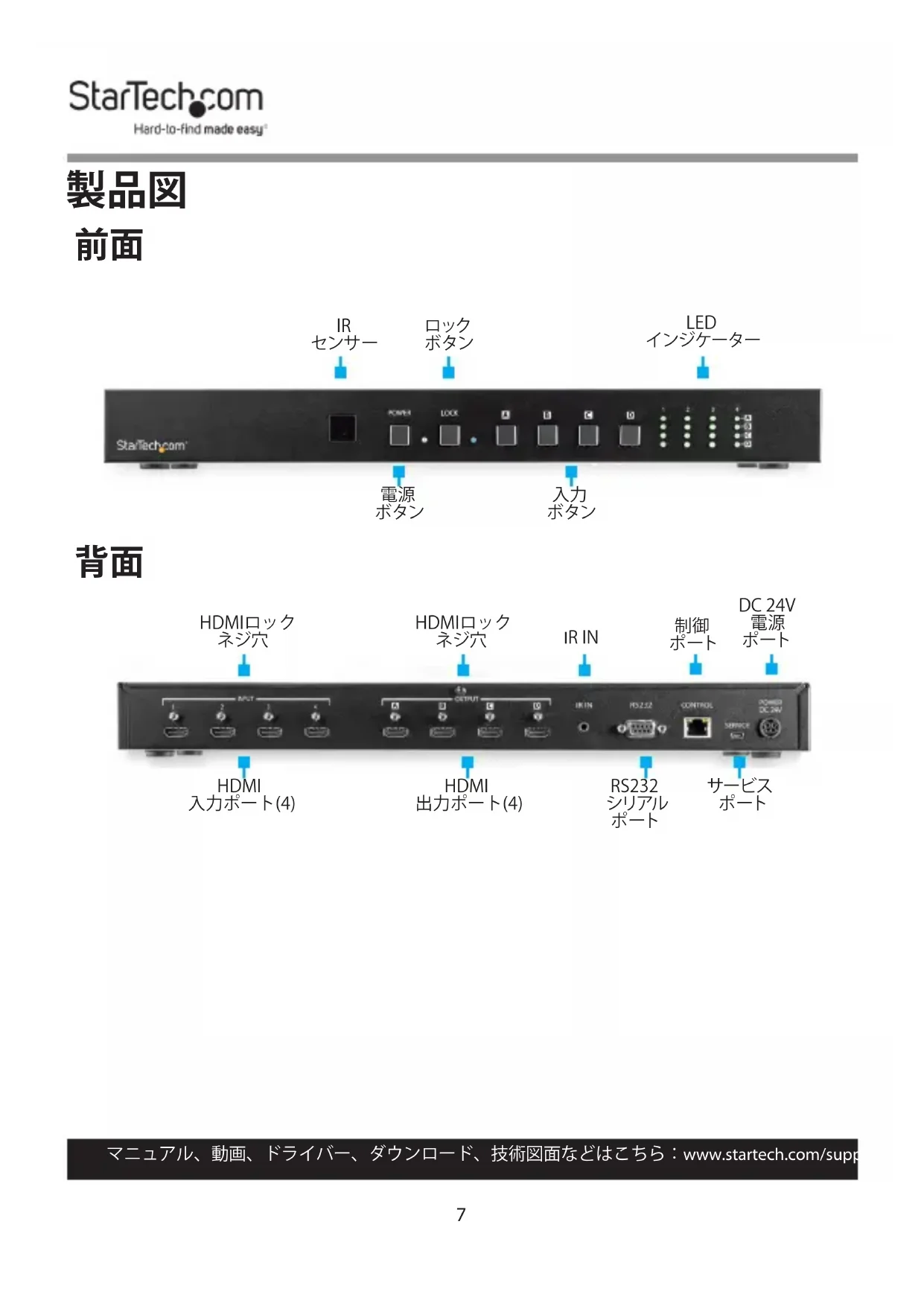

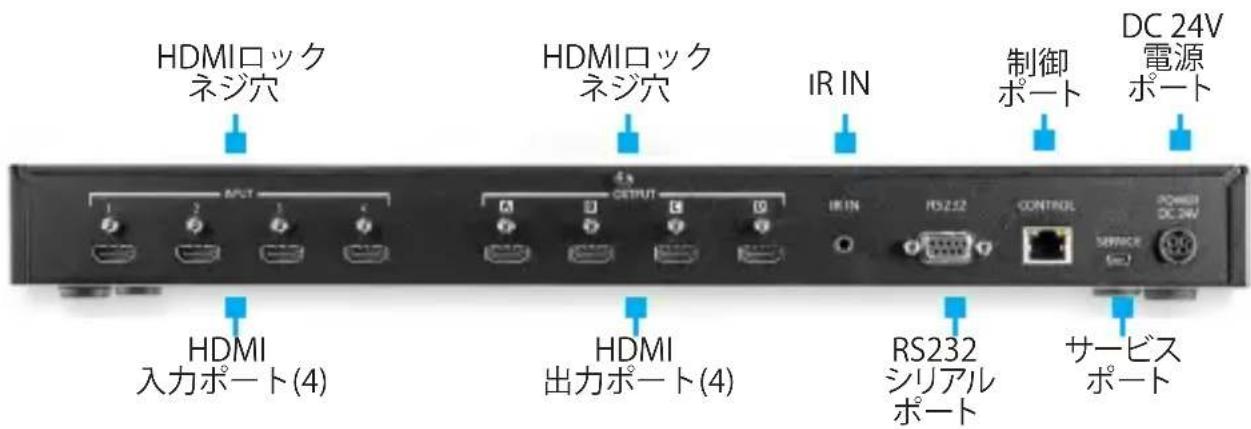

HDMI 出力ポート(4) IR IN RS232

HDMI 入力ポート(4) HDMIロック ネジ穴8 マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/support

• 4 X 4 4K60Hz マトリックス切替機 x 1

最新の要件については、こちらをご覧ください。 www.startech.com/VS424HD4K60

• HDMI対応のビデオソース機器（例：パソコン、ブルーレイプレーヤ ーなど） x 4

• HDMI対応のディスプレ イ 機 器（例：テレビ、プロジェクター）x 4

• ディスプレ イ 機 器 およびビデオソース機器用のオス・オスHDMIケ ーブル x 49 マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/support

• CR 2025 電池 インストー ル 方 法

1. HDMIケーブル（別売）をマトリックス 切 替 機 のHDMI入力ポートと

ビデオソース機器のHDMI出力ポートに接続します。 注意：ロック式HDMIケーブルを使用する場合は、HDMIケーブ ルのロックねじをマトリックス切替機HDMIポートの上にあるロ ックねじ 穴 に挿入し、プラスドライバーで締めてください。締め すぎないように注意してください。

2. HDMIケーブルをマトリックス 切 替 機 のHDMI出力ポートに接続し、

反対側をディスプレイ 機 器 のHDMI入力ポートに接続します。ディス プレイ機器を接続すると、該当する入力LED（マトリックス 切 替 機 前

注意： ロック式HDMIケーブルを使用する場合は、HDMIケーブ ルのロックねじをマトリックス切替機HDMIポートの上にあるロ ックねじ 穴 に挿入し、プラスドライバーで締めてください。締め すぎないように注意してください。10 マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/support

3. ユニバーサル電源アダプターの電 源コネクター 矢印を上に向けて

24V DC電源ポートに接続します。矢印が適切な位置に揃っている と、ユニバーサル電源アダプターが24V DC電源ポートにぴったり

4. ユニバーサル電源アダプターの反対側をA C コンセントに接続しま

オプションインストール RS232でのマトリックス切替機制御 RS232を介してマトリックス切替機を制御する方法：

• 9ピンシリアルケーブル（別売）をマトリックス切 替 機 のRS232シリア ルポートとホストコンピューターのRS232シリアルポートに接続し ます。11 マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/support

ボーレ ート 115200bps データビット 8 ビット

ネットワークでのマトリックス切替機制御 ネットワークを介してマトリックス切替機を制御する方法：

• LANケーブル（別売）をマトリックス 切 替 機 の制 御 ポートとネ ットワ ー ク機器のLANポートに接続します。 注意：詳しい制御方法については、ウェブインターフェース のセ クション を 参 照してくだ さ い 。 IRレシーバーのインストール IRレシーバーを接続すると、マトリックス 切 替 機 のIR信号を延長するこ

• IRレシーバーを マトリックス 切 替 機 のIR INポートに接続します。IR 信号を受信できるようにIRレシーバーの向きを調整してください。12 マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/support

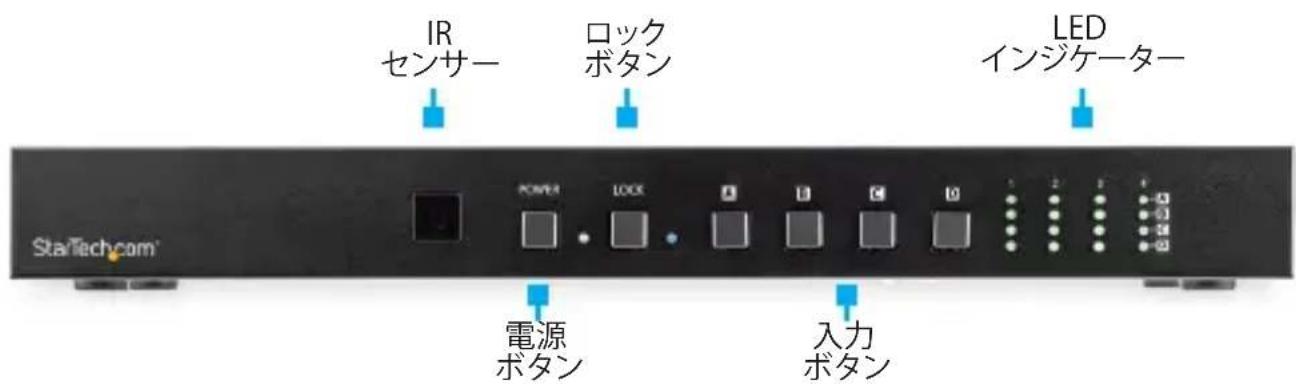

マトリックス 切 替 機 前面のロックボタンは、入力ボタンのロックと解 除

• ロックボタンを押して入 力ボタンをロックします。ロックLEDが点灯 状態になり入力LEDが消え、入力 ボタンがロックされたことを示し

• ロックボタンを3秒間押し続けます。ロックLEDが 消えて入力LEDが 点灯し、入 力ボタンがロック解除されたことを示します。

• ユニバーサル電源アダプターを取り外すには、電源コネクターをマ トリックス 切 替 機 からそっと抜 いてください。

マトリックス 切 替 機 の主要な機能のリモート操作を行います。13 マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/support

• マトリックス 切 替 機 の電源を入れます。

• マトリックス 切 替 機 をスタンバイモード

Output A (1 - 4) • 対応する入力デバイス (1 - 4) を Output Aに出力します。 Output B (1 - 4) • 対応する入力デバイス (1 - 4) を Output Bに出力します。 Output C (1 - 4) • 対応する入力デバイス (1 - 4) を Output Cに出力します。 Output D (1 - 4) • 対応する入力デバイス (1 - 4) を Output Dに出力します。

1. リモコンの背面にあるバッテリーケースのロックをスライドさせま

2. ロックをスライドさせながら、リモコンからバッテリーケースを引き

3. CR 2025 電池を取り出し、+を上にして新しいCR 2025 電池 （別

4. カチッと音がするまでバッテリーケースをスライドさせます。ロック

が所定の位置に戻り、バッテリーケースが固定されます。14 マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/support マトリックス 切 替 機 のラックマウント設 置 注意：本製品の設置中に損害が発生した場合、StarTech.comは 一切の責任を負いません。 ラックマウントに 必 要 なもの：

1. マトリックス 切 替 機 の両側面の取り付け穴 から取り付けネジ（4個）

2. マトリックス 切 替 機 の両側面の取り付け穴とマ ウ ントブ ラ ケ ット を

3. ブ ラ ケットネ ジ （4個） をマ ウントブ ラ ケットと取り付け穴 に通しま

4. 取り付けネジをプラスドライバーで締めます。締めすぎないように

注意してください。15 マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/support

5. サーバーラック内でマトリックス 切 替 機 を固定する位置を決定し

6. M 5 ケ ー ジ ナット（マウントポストごとに 2 個 ）をサーバーラックのマ

7. サ ー バ ーラックの マウントポストのM 5 ケ ー ジ ナットとマウントブ ラケ

8. M5ネジ （マウントポストごとに2個） をマ ウ ントブ ラ ケット（レール）

とM 5 ケ ー ジ ナット に通します。

9. 取り付けネジをプラスドライバーで締めます。締めすぎないように

ウェブインターフェース マトリックス 切 替 機 の内蔵ウェブインターフェースを使用し、主要な機 能をすべて制御することができます。

• 管理 - ログアウト マトリックス切替機とコンピューターの接続 マトリックス 切 替 機 を同じネットワーク上のコンピューターに接続しま

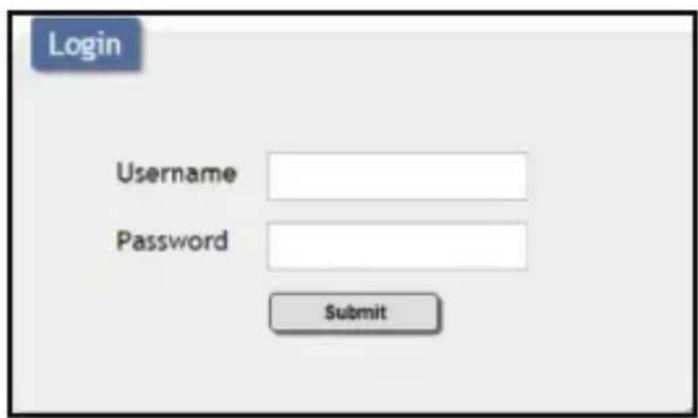

ウェブインターフェースへのアクセス16 マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/support

1. コンピューターのウェブブラウザーを開きます。コンピューターとマ

トリックス 切 替 機 が同じネットワークに接続されている必要があり

2. マトリックス 切 替 機 のデフォルトIPアドレス (192.168.1.50) をウェブ

3. ログイン画面でユーザー名（管理者）とパスワード（管理者）を入力

4. ウェブインターフェースへのログインが完了すると、Switchタブが

表示されます。17 マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/support

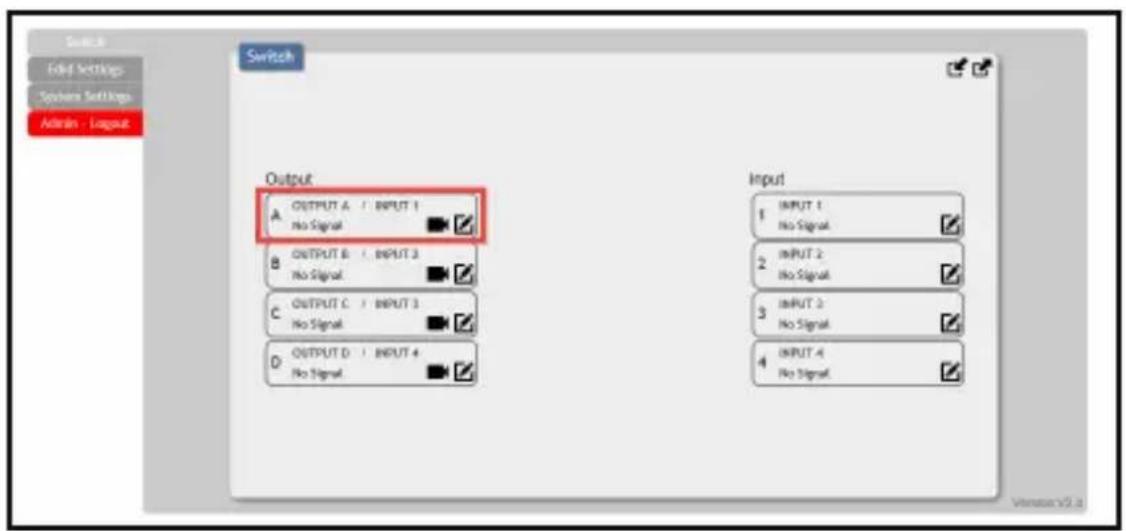

1. Switch タブで Output をクリックします。Output がハイライトさ

2. 選択した Output に接続する Input をクリックします。

3. ステップ1-2を繰り返してその他の Output を設定します。

1. Switch タブ で変更したい Output の編集アイコン を選択し

ます。18 マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/support

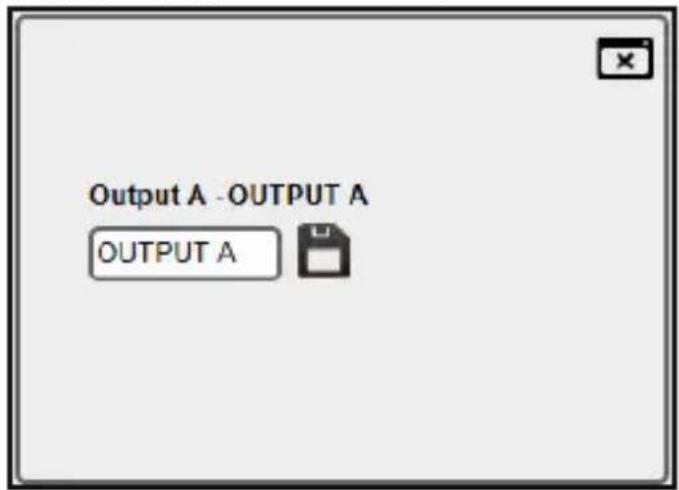

2. Output Name 画面が表示されます。

3. 名前ボックスに新しい名前を入力します。8文字以下で名前を入力

4. Save ボタン をクリックして新しい名前を保存します。

1. Switch タブでミュートまたはブランクにしたい出 力チャンネルの

ミュート／ブランクボタン を選択します。 注意：ミュート／ブランクボタンが選択されていると、選択した 出 力 チャンネ ル の音声が消音状態、映像がブランク状態になり

2. 該当する出 力 チャンネ ル がミュート／ブランク状態であることを示

3. 出 力 チャンネ ルをオンにするには、ミュート／ブランクボタンを再度

クリックします。19 マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/support 出入力位置プリセットの作成

1. Switch タブで、 Input/Output の位置を設定します。（出入力位

2. 右上の「現在の入出力位置を保存する」ア イ コ ン をクリックし

ます。20 マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/support

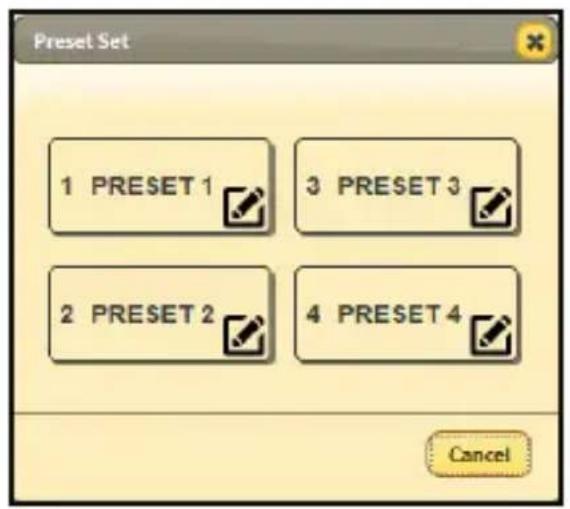

3. Preset Set 画面が表示されます。

4. 現在のプリセットを保存するプリセット 位 置（ 例：PRESET1）を 選 択

5. プ リ セ ット 位 置 の選択が完了するとプリセットが保存され、Switch

1. Switch タブ右上の「出入力位置の読み込み」ア イ コ ン をクリッ

ク し ま す 。21 マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/support

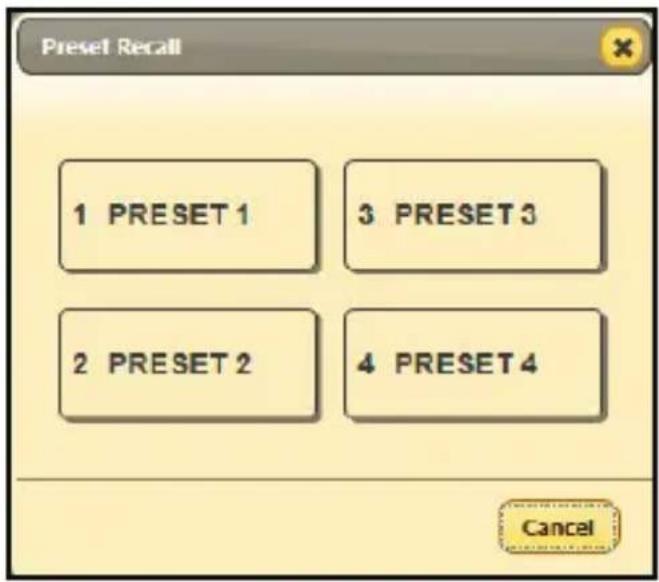

2. Preset Recall 画面が表示されます。

3. 読み込みたい出入力位置プリセットを選択します。

4. 選択した出入力位置プリセットが読み込まれた状態で Switch タ

1. Switch タブ右上の 「現在の入出力位置を保存する」ア イ コ ン

をクリックします。22 マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/support

2. Preset Set 画面が表示されます。

3. プリセットの編集アイコン をクリックすると、プリセット名編集

4. 新しいプ リ セ ット 名 を入力します（最大8文字）。

5. 保存ボタンをクリックして新しいプリセット名を保存します。

変更せずに Switch 画面に戻るには、Cancel ボタン をクリックし ます。23 マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/support EDID設定 EDID設定の選択

1. Switch タブで EDID Settings タブをクリックします。 EDID

Settings タブが表示されます。 EDID設定画面

2. Set EDID Mode to （EDIDモードの設定）ドロップダウンメニュ

ーから、マトリックス 切 替 機 に接続する各InputのEDID設定を選択

• FHD2CH: フルHD - 2チャンネル

• FHDMCH: フルHD - マルチチャンネル

• 4KUHD2CH: 4K UHD - 2チャンネル

• 4KUHDMCH: 4K UHD - マルチチャンネル

• 4KUHD+2CH: 4K UHD + 2チャンネル

• 4KUHD+MCH: 4K UHD + マルチチャンネル24 マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/support

• TXD: トランスミッター D EDID設定のダウンロード EDID設定をホストコンピューターに保存することができます。

1. Switch タブで EDID Settings タブ をクリックします。 EDID

Settings タブが表示されます。 EDID設定画面

2. EDID Upload/Download セクションで、ダウンロードしたい

EDID入力設 定（ 例 ： EDID USER 1 ）の Download ボタンをクリック

3. EDID設定がホストコンピューターに.binファイル形式で保存され

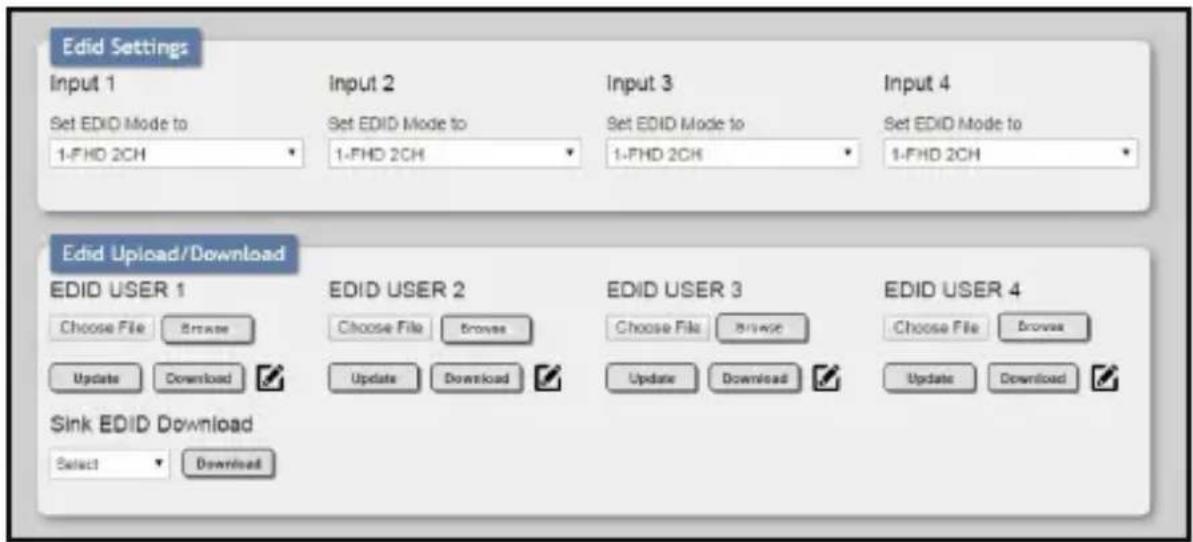

ます。25 マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/support 接続された受信機からの EDID設定ダウンロード

1. Switch タブで EDID Settings タブをクリックします。EDID

Settings タブが表示されます。 EDID設定画面

2. EDID Upload/Downloadセクションで Sink EDID

Download （受信機EDIDダウンロード）ドロップダウンリストから 受信機（シンクデバイス）を選択します。

3. Download ボタンをクリックします。EDID設定がホストコンピュー

ターに.binファイル形式で保存されます。 EDID設定のアップロード カスタムEDID設定をマトリックス 切 替 機 に読み込むことができ ます。26 マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/support

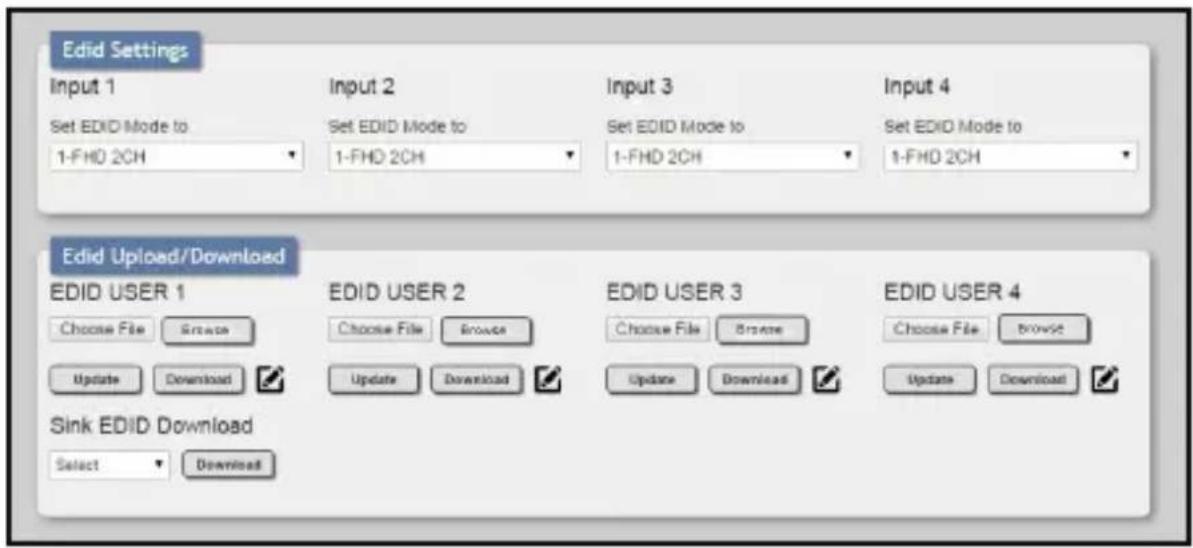

1. Switch タブでEDID Settings タブをクリックします。EDID

Settings タブが表示されます。 EDID設定画面

2. EDID Upload/Download セクション で Browse ボタンをクリッ

3. ホストコンピューターのファイル にアクセスできるファイル 画面が

表示されます。マトリックス 切 替 機 にダウンロードしたいEDEDファ

注意：EDIDファイルは.bin形式である必要があります。

4. Update ボタンをクリックします。EDIDの更新を確認するメッセー

ジ（ Are you sure you want to update EDID?）が表示されま す。27 マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/support

5. EDID設定を更新する場合は、OK ボタンをクリックします。

更新せずにEDID設定タブに戻る場合は、Cancel ボタンをクリック

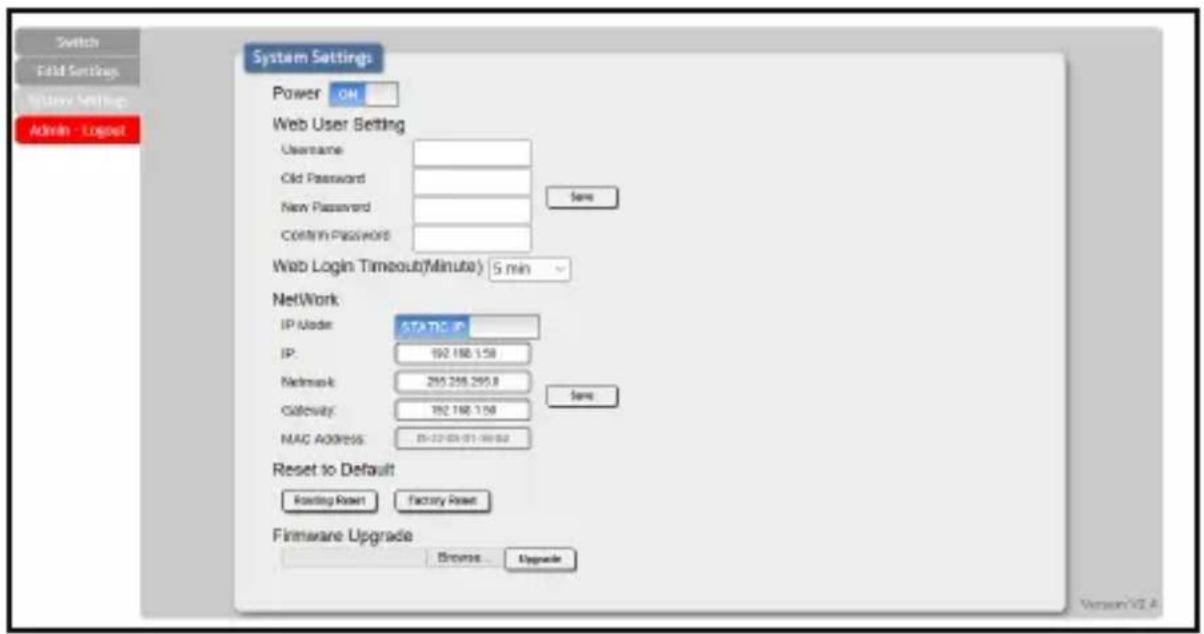

1. Switch タブで System Settings タブ をクリックしま す。System

2. Power トグ ル ボタン をクリックしてマトリックス 切 替 機 電源のオン・

オフを切り替えます。28 マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/support ユーザー名とパスワードの変更

1. Switch タブで System Settings タブをクリックしま す。System

2. Web User Setting セクションでユーザー名を入力します。8文

3. Old Password 欄に現在のパスワードを入力します。

4. New Password 欄に新規パスワードを入力します（最大8文字）。

5. Conrm Password 欄に新規パスワードをもう一度入力します。

6. Save ボタンをクリックして変更を保存します。29

マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/support ウェブログインのタイムアウト設定 ウェブインターフェイスから自動的にログアウトされるまでのアイドル 時間を設定することができます。

1. Switch タブで System Settings タブをクリックします。System

2. Web Login Timeout (Minute) ドロップダウンリストをクリックし

てタイムアウト時間を選びます（5分から60分まで設定可能）。30 マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/support ネットワーク設定の変更 マトリックス 切 替 機 のIPモード、IPアドレス、ネットマスク、ゲートウェ イ、MACアドレスを変更することができます。

1. Switch タブで System Settings タブ をクリックします。System

2. 以下のネットワーク情報を入力します。

• MAC Address31 マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/support

3. Save ボタンをクリックしてネットワーク設定を保存します。

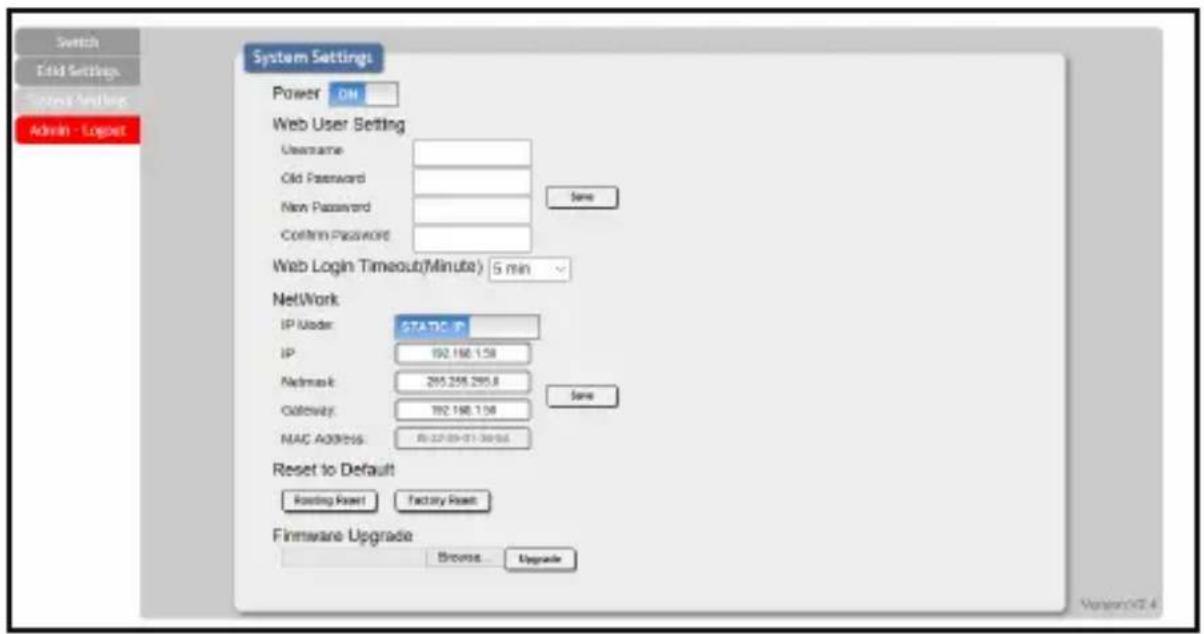

1. Switch タブで System Settings タブをクリックします。System

2. Reset to Default セクションで Routing Reset ボタンをクリックす

ると、すべてのルーティング設定が初期設定に戻ります。

Factory Reset ボタンをクリックすると、マトリックス 切 替 機 は工場 出荷時の初期状態に戻ります。 ファームウエアのアップデート 注意： ファームウエアのアップデート中はマトリックス 切 替 機 の 電源を切らないでください。32 マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/support マトリックス 切 替 機 のファームウエアをアップグレードすることができ

将来的なファームウエアのアップデートについては、 www.startech. com/VS424HD4K60 の製 品 サポートタブのファームウエアセクション

注意: USB-Aデバイスを接続するには、サービスポートにMini

USB - USB-A アダプターを接続してください。

1. マトリックス 切 替 機 のサービスポートにMini USBケーブルを接続

し、ケーブル反対側をホストコンピューターのUSBポートに接続し

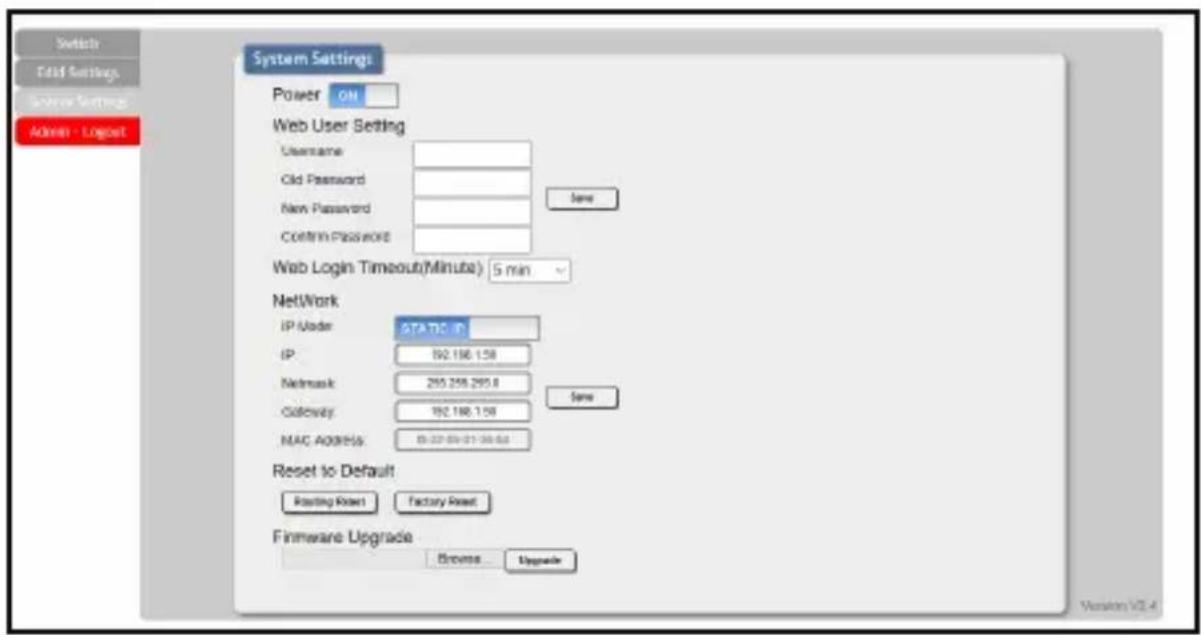

2. Switch タブで System Settings タブ をクリックします。System

Settings 画面が表示されます。 システム設定画面33 マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/support

3. Firmware Upgrade セクションで Browse ボタンをクリックしま

4. ホストコンピューターのファイル にアクセスできるファイル 画面が

表示されます。該当するファームウエアのファイルを選択します。

5. Upgrade ボタンをクリックしてファームウエアのアップグレード

注意： ファームウエアのアップデート中はマトリックス 切 替 機 の 電源を切らないでください。 Telnet制御 Telnetでコンピューターのコマンドラインを使用し、マトリックス 切 替 機の機能を制御することができます。 Windows でコマンドラインにアクセスする方法

1. スタートメ ニ ュ ー の「 検索」欄 に cmd と入力します。

macOS でコマンドラインにアクセスする方法

• 移動メニューからアプリケーション - ユーティリティ - ターミナルを

コマンドラインインターフェイス マトリックス切替機のコマンドラインにアクセスする方法：

1. ホストコンピューターのコマンドラインに Telnet と入力し、続けて

マトリックス切 替 機 のIPアドレス、ポート番号（標準またはデフォル34 マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/support トのポート番号を使用していない場合）を入力します。 コマンドラインインターフェイス画面

2. Enter を押してマトリックス 切 替 機 に接続します。35

マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/support

以下のコマンドを使用し、コンピューターのコマンドラインからマトリ ックス切替機の機能を制御することができます。 注意： すべてのコマンドは、入力後にEnterを押さないと実行

コマンドに大文字と小文字の区別はありません。 コマンドはRS232（シリアル）でも使用可能です。

A N 出力Aを入力N（N = 1 - 4）に切り替えます。 B N 出力Bを入力N（N = 1 - 4）に切り替えます。 C N 出力Cを入力N（N = 1 - 4）に切り替えます。 D N 出力Dを入力N（N = 1 - 4）に切り替えます。 I N すべての出力を入力N（N = 1 - 4）に切り替えます。 AB....N 出力ABを入力N（N = 1 - 4）に切り替えます。 SETIP xxxx. xxxx.xxxx 固定IP（x = 0-255）のIP、サブネット、ゲートウェイ

IPCONFIG 現在のIP設定を表示します。 RSTIP IP設定をDHCPモードに設定します。

スイッチの電源を入れます。36 マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/support STORE N 現在の入力／出力を設定N （N = 1 - 4） に設定し

SHOW N 現在のポートの入力／出力設定N （N = 1 - 4） を

PRESET N N （N = 1 - 4） を使用して入力／出力のプリセット

ポートNをN1 （N = 1 - 4） という名前にします。

切替機の現在の入出力構成を表示します。例： Output Aが Input 4 の信号を表示： OUT: ABCD IN: 4210 EM N N1

ポートNのEDIDモードをN1に設定します。

EM N ポートNの現在のEDIDモードを表示します。

ルーティング設定を初期設定にリセットします。 USBISP USBポートを使用して切替機のファームウェアを

HELP すべてのコマンドと説明を表示します。

すべてのコマンドを表示します。 QUIT Telnetを終了します。37
