はじめに

パッケージの 内容

• 1 x 業務用Ethernetスイッチ
• 2x ウォールマウント用ブラケット
• 1 x DINレイルクリップ
• 4xネジ
• 1×ターミナルブロック
• 1×ユーザマニュアル

動作環境

• 12 - 58V DC電源（ターミナルブロック）
• 10/100/1000 Mbps対応ネットワークデバイス
• Cat5以上UTP Ethernetケーブル

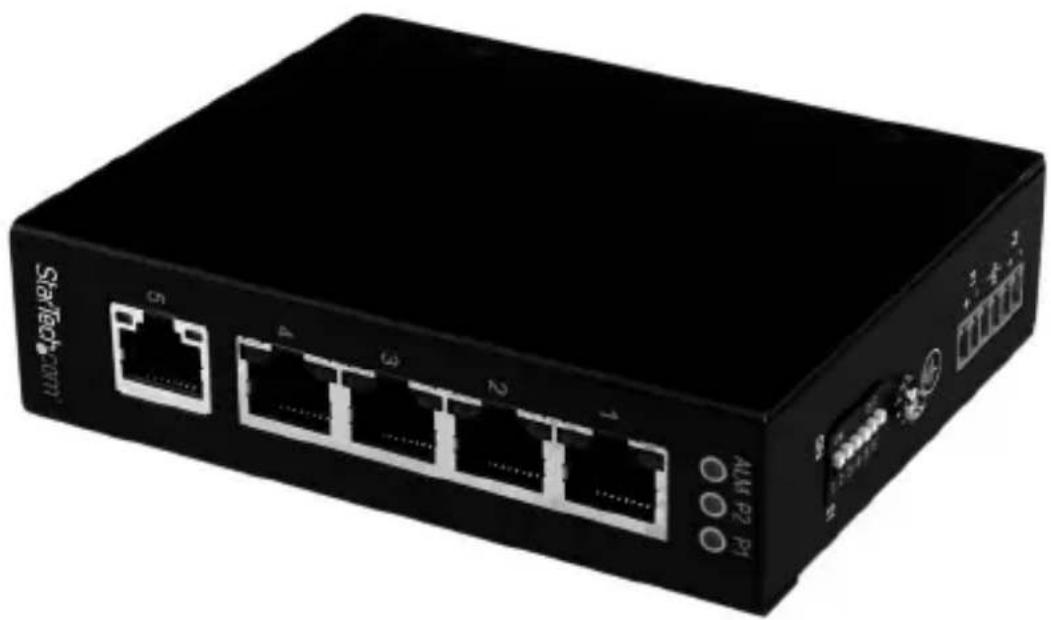

製品図

フロントビュー

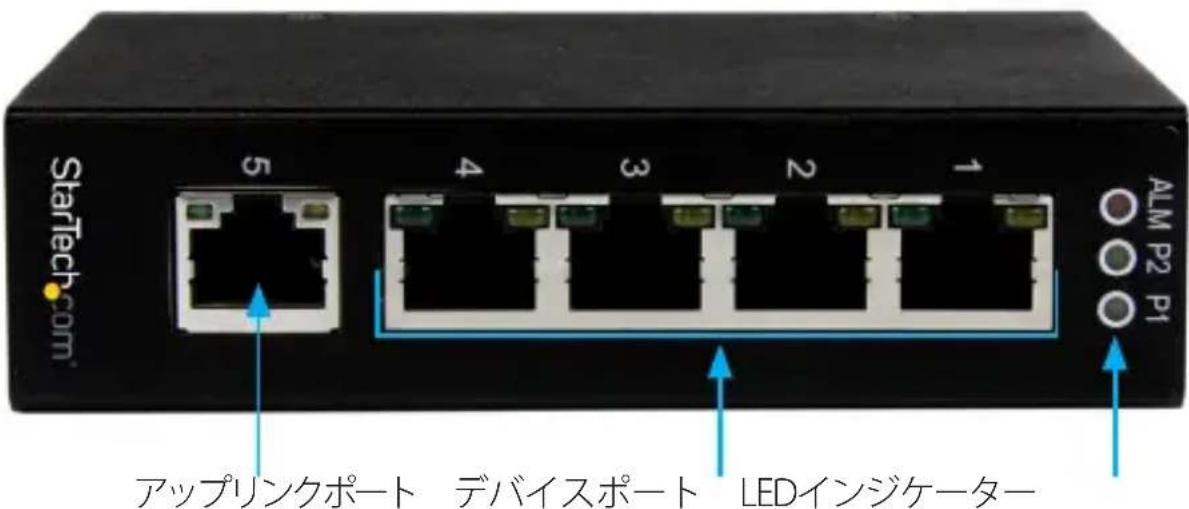

StarTech.com 5 4 3 2 1 ALM P2 P1 アップリンクポート デバイスポート LEDインジケーター

トップ ビュー

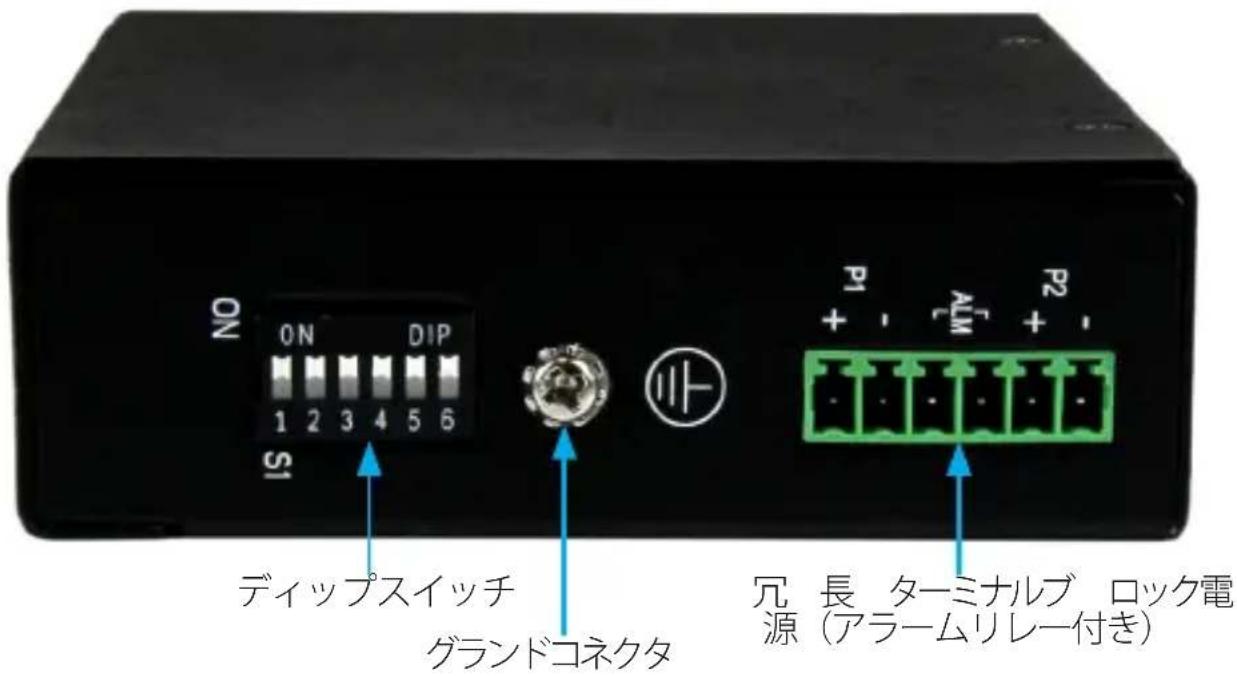

ON ON DIP 1 2 3 4 5 6 SI ディップスイッチ グランドコネクタ P1 + - ALM + - 冗 長 ターミナルブ ロック電 源 (アラームリレー付き) P2

LEDインジケーター

1 x P1(電源)	点灯(緑):電源が接続され機能していますオフ:電源入力が検出されません
1 x P2(電源)	点灯(緑):電源が接続され機能していますオフ:電源入力が検出されません
1 x ALM(アラーム)	点灯(赤):電源異常が検出されましたオフ:アラームなし/アラーム無効
5 x Link / Act(リンク/動作状況)	点灯(緑):リンクが検出されました(トラフィックなし点滅:動作中オフ:リンクが検出されません
5 x Speed(速度)	点灯(黄):1000 Mbps接続が検出されましたオフ:10/100 Mbpsが検出されました。またはリンクが検出されませんでした

ディップ ス イッチ の 設 定

ピン番号 ポ ジ ション 動作状況
ピン1	ON 電源アラーム有効化
	OFF 電源アラーム無効化
ピン2	ON	ブロードキャストストームレート制限有効化
	OFF	ブロードキャストストームレート制限無効化
ピン3	ON	未使用
	OFF	未使用
ピン4	ON	未使用
	OFF	未使用
ピン5	ON	未使用
	OFF	未使用
ピン6	ON	未使用
	OFF	未使用

インストール手順

本ネットワークスイッチは平らな表面に設置するよう設計されています。または付属のブラケットを使って壁またはDINレールにしっかりと固定してください。希望する方法の説明に従って取り付けてください。

壁掛け

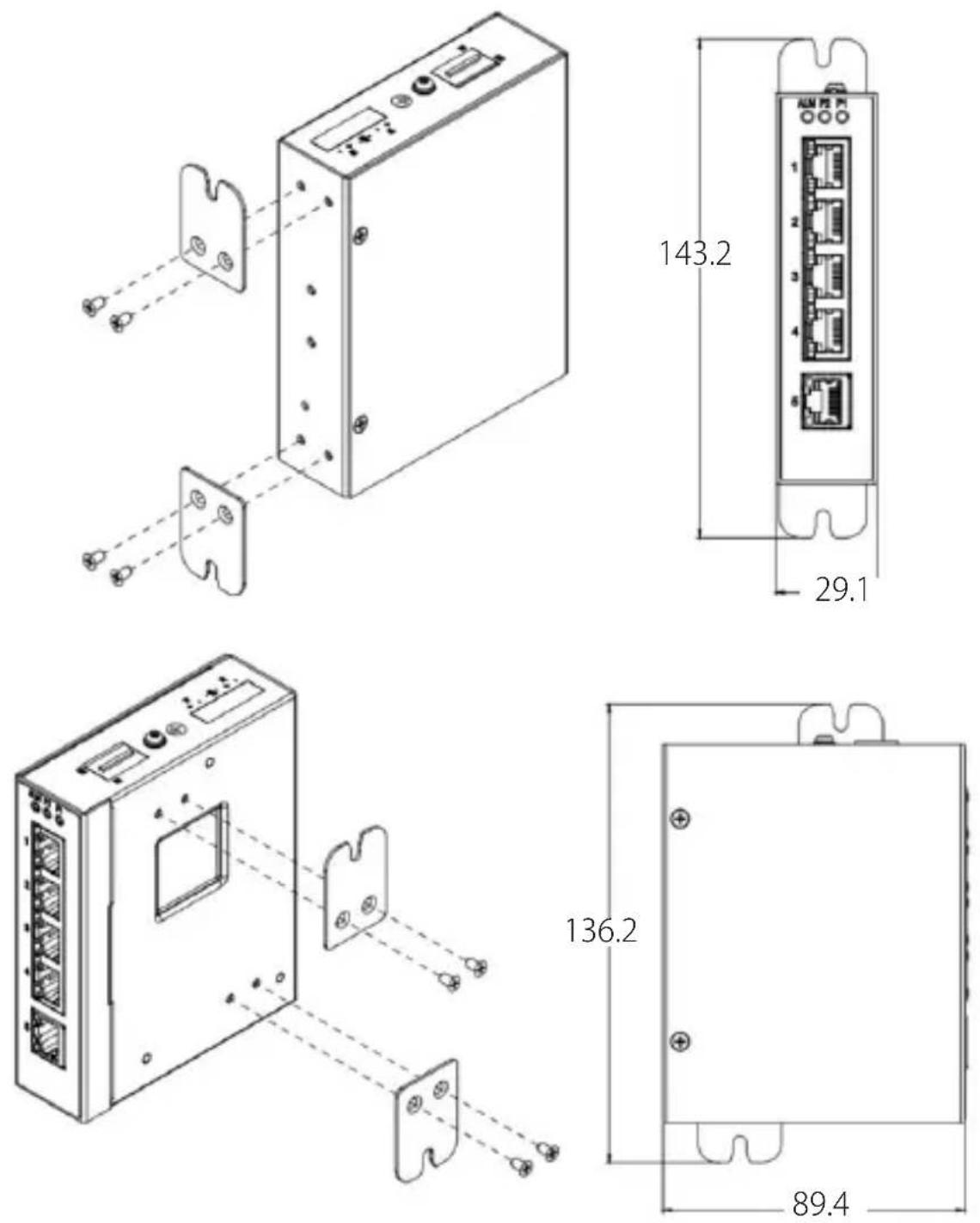

1. ウォールマウント用ブラケットをスイッチの背面または側面に取り付けます（希望する取付方向に拠る）。

1. 壁面上の希望するスイッチ取り付け位置と方向を決め、マウント用ノッチの底部に当たる位置に印を付けます。
2. 壁面の状態に合わせて、適切な工具とハードウェアを使用して、壁にマウント用ネジを取り付けます。ネジ頭と壁面の間におよそ2 mmの隙間を空けてください。
3. 取り付けたネジにマウント用ノッチが当たるようにしてスイッチを壁に置き、上部のマウント用ノッチの位置に印を付け、スイッチが水平になっているかどうかを確認します。
4. スイッチを壁に置いた状態で2本目のマウント用ネジを取り付け、2本のネジをしっかり締めてスイッチを固定します。

DINレール取り付け

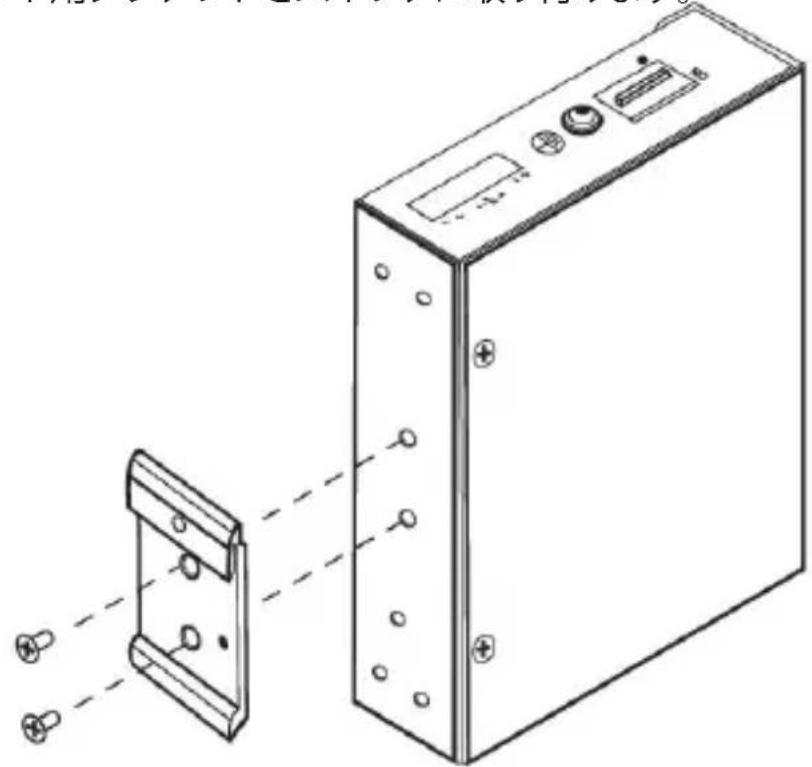

1. DINレールマウント用ブラケットをスイッチに取り付けます。

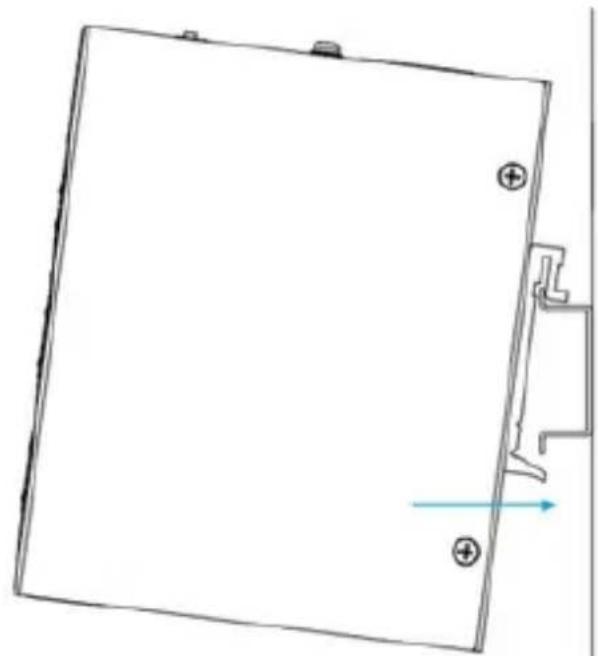

1. DINレールにユニットを引っ掛け、ユニット底部をカチッと音がするまで押し付けて設置します。

1. 接地用ネジでデバイスを接地します。

2. ターミナルブロックのV+P1端子とV-P1端子にポジティブワイヤとネガティブワイヤを接続してワイヤクランプネジを締め、DC電源からスイッチに電力を供給します（入力範囲：12-58V）。

3.（オプション）冗長電源をP2端子に接続します。

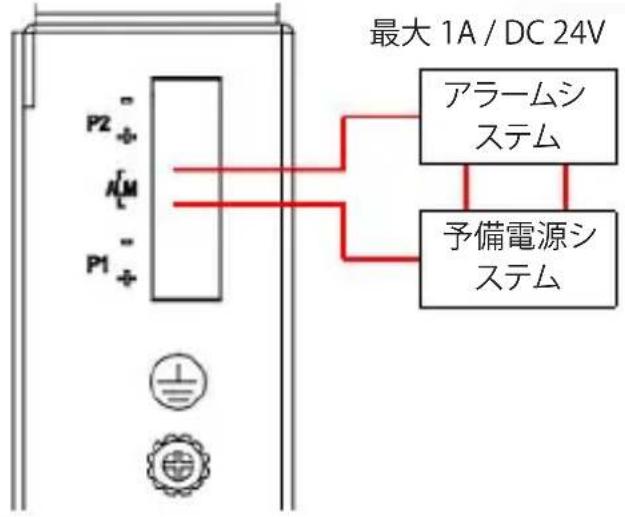

1. （オプション）図のようにアラームリレーを接続します。ワイヤを挿入し、各ポーアラームのDIPスイッチを「ON」にすると、リレー出力アラームがエラーを検出し短路回路を構成します。アラームリレー出力は「通常オープン」の状態になっています。

最大 1A / DC 24V P2 - μM P1 - アラームシ ステム 予備電源シ ステム

1. RJ45端子Cat5または優良なネットワーク配線を使ってアップリンク（アップストリームネットワークへの接続）とネットワークデバイスを接続します。

技術仕様

ポート数	5
互換性のあるネットワーク	10/100/1000 Mbps
業界標準	IEEE 802.3 10BASE-T、IEEE 802.3u100BASE-TX、IEEE 802.3ab 1000BASE-TXIEEE 802.1p QoS、IEEE 802.3az エネルギー効率化イーサネット、IEEE 802.3adリンクアグリゲーションIP30(ケース)
コネクタ	5 x RJ-45(メス)
最大データ転送速度	2 Gbps(フルデュプレックス)
スイッチングアーキテクチャ	ストア・アンド・フォワード方式
バッファサ イズ	128 KB
フルデュプレックス	はい
オートMDIX	はい
ジャンボフレ - ムに 対 応	最大9000バイト
フロー制御	IEEE 802.3x
電力消費	3.63W(最大)
電源	12-58Vターミナルブロック
エンクロージャ材 質	金属
動作温度	-40°C~75°C
保管温度	-40°C~85°C
湿度	5~95% RH(結露なし)
外形寸法	112.2 x 89.4 x 29.1 mm

技術サポート

StarTech.comの永久無料技術サポートは、当社が業界屈指のソリューションを提供するという企業理念において不可欠な部分を構成しています。お使いの製品についてヘルプが必要な場合は、www.startech.com/supportまでアクセスしてください。当社では、お客様をサポートするためにオンライン工具、マニュアル、ダウンロード能資料をご用意しています。

ドライバやソフトウェアに関する最新情報はwww.startech.com/downloadsでご確認ください

保証に関する情報

本製品は2年間保証が付いています。

また、StarTech.comは、資材や製造工程での欠陥に起因する商品を、新品購入日から、記載されている期間保証します。この期間中これら商品は修理のために返品されるか、当社の裁量にて相当品と交換いたします。保証で適用されるのは、部品代と人件費のみです。StarTech.comは商品の誤用、乱雑な取り扱い、改造、その他通常の摩耗や破損に起因する欠陥や損傷に対して保証いたしかねます。
