SV231DD2DUA - スイッチ StarTech.com - 無料のユーザーマニュアル

製品タイプ	KVMスイッチ
ブランド	StarTech.com
モデル	SV231DD2DUA
ポート数	2
最大サポート解像度	画面あたり1920 x 1200
ビデオ接続タイプ	2x DVI-D (デュアルリンク)
オーディオ接続	3.5mmジャック (入力/出力)
USB接続	USB 2.0 Type B (上流) x2 + USB 2.0 Type A (下流) x2
電源	DC 5V, 2A ACアダプター
寸法 (幅 x 奥行き x 高さ)	20 x 8 x 3 cm
重量	500 g
主な機能	2台のコンピュータ切り替え、2台のDVIモニター対応、USB周辺機器共有、オーディオ切り替え
お手入れと掃除	掃除の前に電源を切り、柔らかい乾いた布を使用し、溶剤は避ける
安全	湿気を避け、付属のアダプターのみ使用し、筐体を開けない
交換部品と修理可能性	ユーザーが修理可能な部品はありません。アフターサービスに連絡してください
一般情報	Windows、Mac、Linux対応、2年間保証

よくある質問 - SV231DD2DUA StarTech.com

スイッチの接続方法は？

各コンピュータのDVIケーブルとUSBケーブルをスイッチ背面の対応するポートに接続します。次に、キーボード、マウス、モニターをモデルに応じて前面または背面のポートに接続します。最後にACアダプターを接続します。

付属のケーブルは？

SV231DD2DUAには通常、DVIケーブル、USBケーブル、ACアダプターが付属しています。取扱説明書でパッケージ内容をご確認ください。

このスイッチは4Kモニターに対応していますか？

いいえ、最大サポート解像度はDVIデュアルリンクで画面あたり1920 x 1200です。4Kの場合は、HDMIまたはDisplayPort対応モデルをお選びください。

コンピュータを切り替える方法は？

スイッチの前面ボタンを押すか、設定に応じて [Ctrl] + [Ctrl] や [Scroll Lock] + [Scroll Lock] などのキーボードショートカットを使用して切り替えることができます。

ワイヤレスキーボードやマウスは使用できますか？

はい、USB対応のワイヤレスデバイスは動作します。ワイヤレスレシーバーがスイッチのUSBポートに接続されていることを確認してください。

スイッチに外部電源は必要ですか？

はい、SV231DD2DUAは付属のACアダプターで電源を供給する必要があります。特に消費電力の大きいUSBデバイスを使用する場合に重要です。

ドライバーのインストール方法は？

Windows、Mac、Linuxの基本機能にはドライバーは不要です。ただし、カスタムキーボードショートカットなどの高度な機能を使用するには、StarTech.comのサイトからソフトウェアをダウンロードできます。

音声は転送されますか？

はい、スイッチは3.5mmジャック経由で音声をサポートしています。スピーカーやヘッドフォンをスイッチのオーディオ出力に接続できます。

映像が表示されない場合の対処法は？

まずDVIケーブルが正しく接続されていることと、モニターの電源が入っていることを確認してください。コンピュータで設定された解像度が1920 x 1200を超えていないことを確認してください。スイッチの電源を抜き差しして再起動してみてください。

ゲーム機との互換性はありますか？

いいえ、このスイッチはコンピュータ用に設計されています。ゲーム機のHDMIやDisplayPort信号はサポートしていません。必要に応じて適切なアダプターを使用してください。ただし、USB機能は動作しない場合があります。

使用説明書 SV231DD2DUA StarTech.com

最新の情報は、jp.startech.comでご確認ください

FCC準拠ステートメント

本製品はFCC規則パート15のBクラスデジタルデバイスに対する制限を遵守しているかを確認する試験にて、その準拠が証明されています。これらの制限は、住居環境に設置された場合に害な干渉から合理的に保護するために設計されています。本製品は無線周波数エネルギーを発生、使用、放出し、指示に従って取り付けられ、使用されなかった場合は、無線通信に有害なを与える可能性があります。一方、特定の取り付け状況では、干渉が起きないという保証を致かねます。本製品がラジオやテレビ電波の受信に有害な干渉を発生する場合（干渉の有無は、製品の電源を一度切り、改めて電源を入れることで確認できます）、次のいずれかまたは複数の法を試すことにより、干渉を是正することをお勧めします：

受信アンテナの向きを変えるか、場所を変える。

製品と受信アンテナの距離を離す。

受信アンテナが接続されているコンセントとは異なる回路を使うコンセントに本製品を接続する。

販売店か実績のあるラジオ/テレビ技術者に問い合わせる。

商標、登録商標、その他法律で保護されている名称やシンボルの使用

本書は第三者の、登録商標、その他法律で保護されている名称やシンボルをウェブサイト上で用する場合がありますが、これらは一切StarTech.comとは関係がありません。これらの使用はお客様に製品内容を説明する目的でのみ行われており、StarTech.comによる当該製品やサービスの保証や、これら第三者による本書に記載される商品への保証を意味するものではありません。本書で直接的に肯定する表現があったとしても、StarTech.comは、本書で使用されるすべての商標、登録商標、サービスマーク、その他法律で保護される名称やシンボルは、それぞれの有者に帰属することをここに認めます。

目次

はじめに....1

パッケージ内容....1

動作環境 .... 1

インストール手順 ....1

ハードウェアインストール手順 2

ドライバインストール手順 ...... 4

操作 4

フロントパネル……4

リアパネル（SV431DD2DUAのみ） 5

ホットキー制御....6

別のホットキーコマンド......8

主要ホットキーの変更......8

技術仕様 9

技術サポート....10

保証に関する情報……10

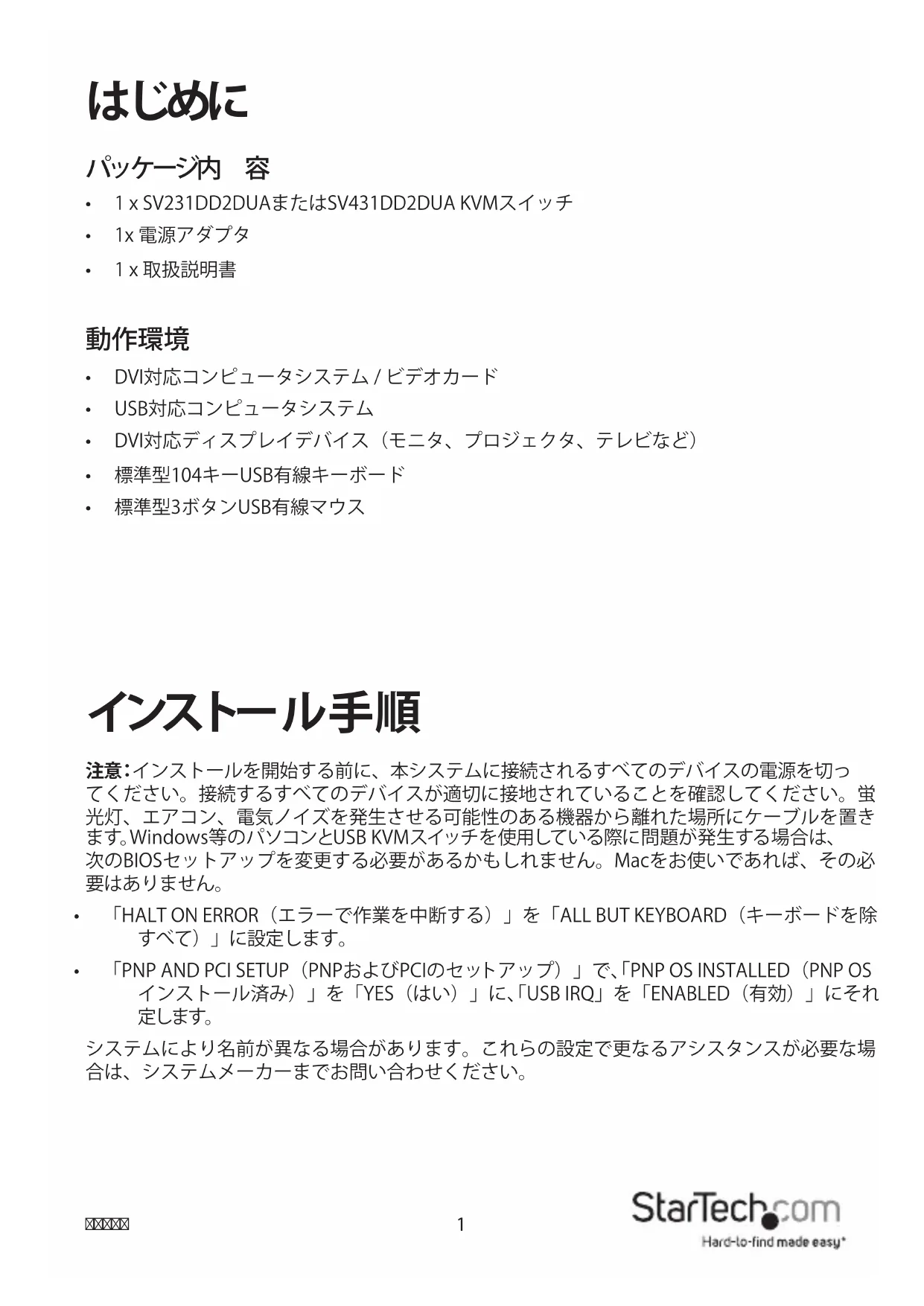

はじめに

パッケージ内容

• 1 x SV231DD2DUAまたはSV431DD2DUA KVMスイッチ
• 1x 電源アダプタ
• 1 x 取扱説明書

動作環境

• DVI対応コンピュータシステム / ビデオカード
• USB対応コンピュータシステム
• DVI対応ディスプレイデバイス（モニタ、プロジェクタ、テレビなど）
• 標準型104キーUSB有線キーボード
• 標準型3ボタンUSB有線マウス

インストール手順

注意:インストールを開始する前に、本システムに接続されるすべてのデバイスの電源を切ってください。接続するすべてのデバイスが適切に接地されていることを確認してください。蛍光灯、エアコン、電気ノイズを発生させる可能性のある機器から離れた場所にケーブルを置きます。Windows等のパソコンとUSB KVMスイッチを使用している際に問題が発生する場合は、次のBIOSセットアップを変更する必要があるかもしれません。Macをお使いであれば、その必要はありません。

• 「HALT ON ERROR（エラーで作業を中断する）」を「ALL BUT KEYBOARD（キーボードを除すべて）」に設定します。
• 「PNP AND PCI SETUP（PNPおよびPCIのセットアップ）」で、「PNP OS INSTALLED（PNP OS インストール済み）」を「YES（はい）」に、「USB IRQ」を「ENABLED（有効）」にそれ定します。

システムにより名前が異なる場合があります。これらの設定で更なるアシスタンスが必要な場合は、システムメーカーまでお問い合わせください。

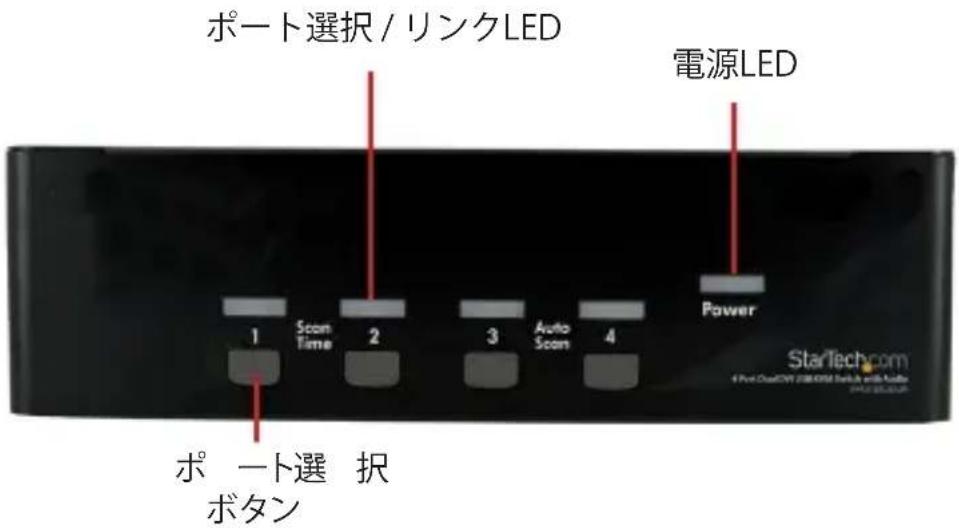

フロントパネル（写真はSV431DD2DUA）

ポート選択 / リンクLED 電源LED 1 Scam Time 2 3 Auto Scam 4 Power StarTech.com ポート選択 ボタン

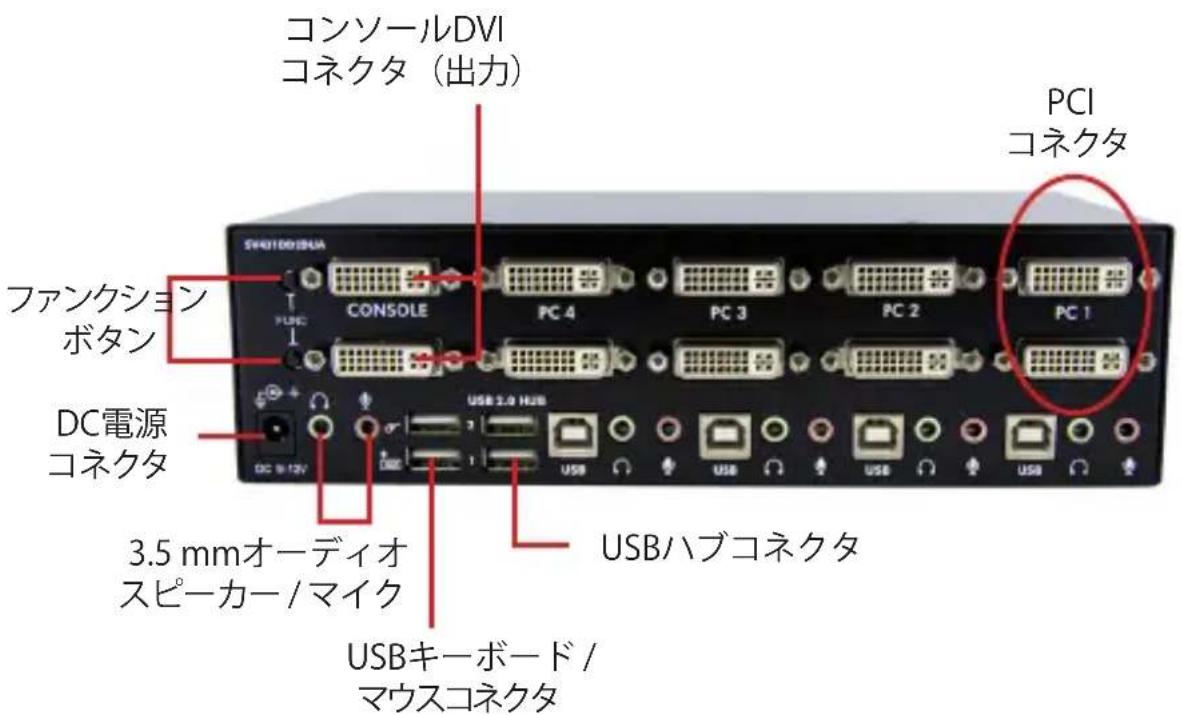

リアパネル（写真はSV431DD2DUA）

コンソールDVI コネクタ（出力） PCI コネクタ SW10018UA CONSOLE PC 4 PC 3 PC 2 PC 1 ファンクション ボタン DC電源 コネクタ USB 2.0 HUB USBハブコネクタ 3.5 mmオーディオ スピーカー/マイク USBキーボード/ マウスコネクタ

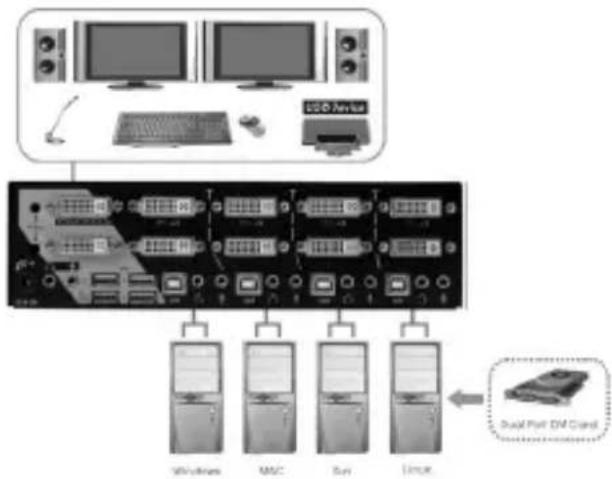


*インストール手順の写真は説明のみを目的としています

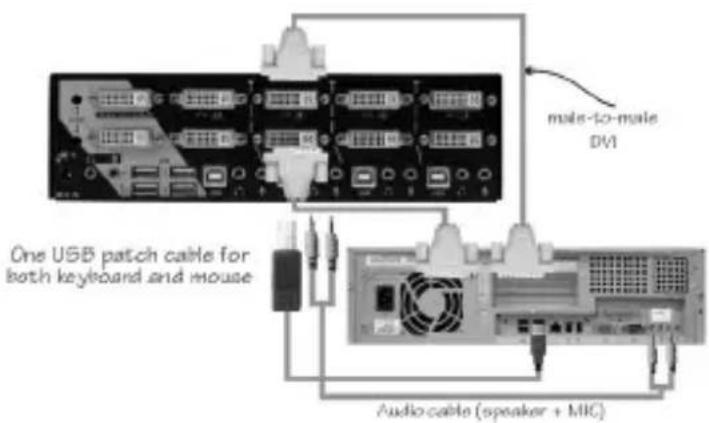

1. 1台または2台のモニタをコンソール側のDVIコネクタに差し込みます。USB対応キーボードとUSB対応マウスをKVMスイッチの専用のUSBキーボートおよびマウスポートに差し込みます。
2. オス - オスDVIビデオケーブルを使って、コンピュータのビデオカードのDVIコネクタをKVMのいずれかのPCポート（PC1など）に接続します。専用のDVI、USB、4-イン-1 KVMオーイオケーブルが使用できます（StarTech.com ID番号：USBDVI4N1A6など）。
3. USB A-Bタイプケーブルを使って、手順2で使用したPCポートではKVMのUSBポート（Bタイプ、スクエアコネクタ）と、コンピュータのUSBポート（Aタイプ、フラットコネクタ）を接続します。
4. KVMスイッチの各PCポート、またはKVMを使いたい各コンピュータで手順2と3を繰り返します。

注意:パソコンのビデオコネクタ（複数可）に接続する、またはコネクタから接続を外す前にニタ（複数可）がコンソールのDVIポート（複数可）に接続されていることを確認してください

KVMスイッチを使用するためのドライバをインストールする必要はありません。また、キーボードとマウスは、完全にUSB対応しているすべてのオペレーティングシステムにインストールされているネイティブのUSBキーボード/マウスドライバを使用します。

動作

フロントパネル

ポート選択 / リンクLED

接続したコンピュータに電源が入るとLEDが緑色に変わります。また、そのパソコンポートが選択されると、対応するLEDが赤くなります。

ポート選択ボタン

フロントパネルの「選択」ボタンを押すと、KVMスイッチのパソコンポート間で切り替わりまで

オートスキャン

KVMは決められた時間間隔で、電源の入っているコンピュータを自動的に順次スキャンします（以下の「スキャン時間」を参照してください）。

オートスキャンを起動するには、フロントパネルのプッシュボタン「3」と「4」を同時に押しまオートスキャン中、ポートLEDが点滅します。オートスキャンは電源の入っているコンピュータでのみ実行することができます。オートスキャンモードを終了するには、いずれかのプッシュタンを押してください。（SV431DD2DUAのみ）

注意: オートスキャンが何らかのキーボード操作を検知すると、操作が停止するまでスキャンを保留します。その後、順番の次にあるコンピュータからスキャンを再開します。オートスキャ隔（スキャン速度）の長さは調整可能です。下記を参照してください。

スキャン時間

ユーザは、スキャン所要時間を3秒、8秒、15秒、30秒の中から設定できます。

スキャンの時間間隔を変更するには、フロントパネルボタン「1」と「2」を同時に押します。ヤンの時間3秒、8秒、15秒、30秒に対応し、それぞれユニットがビープ音を1回、2回、3回まで4回鳴らします。（SV431DD2DUAのみ）

注意: ユニットの電源が切れると、スキャン時間は初期設定の3秒に自動的に変わります。

リアパネル（SV431DD2DUAのみ）

使用しているDVIケーブルの長さや品質のためにビデオ信号の強さ／イコライゼーション設定を調整するには、＜ファンクション＞ボタンとフロントパネルのプッシュボタンを一緒に使用ることができます。

1. <ファンクション>ボタンを3回押しすと、「電源」LEDが毎秒1回点滅を開始します。
2. フロントパネルのプッシュボタン「1」を1または2回押し、信号イコライゼーションを調整します。それぞれ、ビープ音が1回（通常）または2回（高質）鳴ります。

または

フロントパネルのプッシュボタン「3」を1または2回押し、ビデオ信号出力電流を調整します。それぞれ、ビープ音が1回（通常）または2回（高質）鳴ります。

または

フロントパネルのプッシュボタン「4」を1\~4回押し、出力エンファシスを調整します。ぞれ、ビープ音が1回（プレエンファシス無し）、または2回（低プレエンファシス）、3回（中プレエンファシス）、または4回（高プレエンファシス）鳴ります。

1. 設定の調整が完了したら、＜ファンクション＞ボタンを1回押し、このモードを終了します

ホットキー制御

ホットキーコマンドは、コンピュータを選択したり、コンピュータスキャンを起動させたりするためのショートカットキーです。ホットキーは、左側のを2回押し(0.2秒以内に連続して押してください)、もう1回か2回ボタン操作を行います。正常にホットキーコマンドが操作さる度に高音ビープ音が鳴ります。エラーがある場合は低音で1回鳴ります。キーシークエンスが正しくない場合は、選択したコンピュータに転送されません。

注意:左側を長押ししながらを2回押し、を放して、左側を1回押すと、ホットキー機能を有効/無効にできます。

コンピュータを選択するには。

$$ \text { 左側 } < \mathrm{CTRL} > + \text { 左側 } < \mathrm{CTRL} > + < 1 > $$

(例：ポート1のコンピュータを選択します。)

$$ \text { 左側 } < \mathrm{CTRL} > + \text { 左側 } < \mathrm{CTRL} > + < 2 > $$

(例：ポート2のコンピュータを選択します。)

注意: キーボード右側のキーパッドは使用しないでください。

オートスキャン

KVMは決められた時間間隔で、電源の入っているコンピュータを自動的に順次スキャンします（以下の「スキャン時間」を参照してください）。

オートスキャンを開始するには。

$$ \text { 左側 } < \mathrm{CTRL} > + \text { 左側 } < \mathrm{CTRL} > + < \mathrm{F1} > $$

オートスキャンモードを中断するには、左側を2回押します。

注意: オートスキャンが何らかのキーボード操作を検知すると、操作が停止するまでスキャンを保留します。その後、順番の次にあるコンピュータからスキャンを再開します。オートスキ間隔（スキャン速度）の長さは調整可能です。下記を参照してください。

手動スキャンを使うことにより、ユーザは手動で電源の入っているコンピュータ間を行き来することができます。

$$ \text { 左側 } < \mathrm{Ctrl} > + \text { 左側 } < \mathrm{Ctrl} > + < \mathrm{F2} > $$

前の、または次のコンピュータを選択するには、＜上向き＞または＜下向き＞矢印キーを押します。手動スキャンを中断するには、別のキーを押します。

スキャン 時間

ユーザは、スキャン所要時間を3秒、8秒、15秒、30秒の中から設定できます。

注意:初期設定ではスキャン時間は3秒に設定されています。

スキャン速度を調整するには、次のコンピュータに切り替える前にスキャン所要時間を設定します。

$$ \text { 左側 } < \mathrm{Ctrl} > + \text { 左側 } < \mathrm{Ctrl} > + < \mathrm{F3} > $$

KVMスイッチは、スキャン所要時間3秒、8秒、15秒、30秒に対応して、それぞれ1\~4回ビープを鳴らします。

オ ー ディオスティック

オーディオスティックには次の2つのオプションがあります：オンとオフ。

「オン」を設定すると、オーディオ選択に続いてコンピュータの選択を行うようになります。

「オフ」を設定すると、オーディオ選択が停止し、続いてコンピュータの選択が停止します（特定のコンピュータのオーディオ信号にロックされます）。

$$ \text { 左側 } < \mathrm{Ctrl} > + \text { 左側 } < \mathrm{Ctrl} > + < \mathrm{F5} > $$

KVMスイッチがオンまたはオフに切り替わるとそれぞれ1回または2回ビープ音を鳴らします。

オーディオ出力が出ているPCポートを現在選択されているPCポートに変更するには、次のホットキーを押します。

$$ \text { 左側 } < \mathrm{Ctrl} > + \text { 左側 } < \mathrm{Ctrl} > + < \mathrm{A} > $$

別のホットキーコマンド

左側+左側ホットキーに加え、2つの別のホットキーも使えます。

1. 次の操作では、左側を2回押す代わりにを2回押すこともできます。コンピュータを選択するには。

$$ < \text { ScrollLock } > + < \text { ScrollLock } > + < 1 > $$

(例：ポート1のコンピュータを選択します。)

$$ < \text { ScrollLock } > + < \text { ScrollLock } > + < 2 > $$

(例：ポート2のコンピュータを選択します。)

注意: キーボード右側のキーパッドは使用しないでください。

1. のない、あるいはこれをサポートしていないキーボードでは、左側のを押す代わりに、左側を長押ししながら、を2回押します。

コンピュータを選択するには。

左側を長押ししながらを2回押します。

その後、を放し、<1>を押します。

(例：ポート1のコンピュータを選択します。)

左側を長押ししながらを2回押します。

その後、を放し、<2>を押します。

(例：ポート2のコンピュータを選択します。)

注意:キーボード右側のキーパッドは使用しないでください。

主要ホットキーの変更

初期設定では主要ホットキーシークエンスは、左側のキーを連続して2回押します（つまり、左側の+)これは、コピー＆ペーストなどの機能で左側のを使用することにより発生しうる意図しないアクティベーションを防ぐため、右側のキーを使用するように変更することもできます。

主要ホットキーシークエンスを右側に変更するには。

左側 + 左側 + を押したまま右側

これまで左側の

を押す必要のあったすべてのホットキーコマンドが、右側を押すように変更されます。

主要ホットキーシークエンスを左側に戻すには。

右側 + 右側 + を押したまま左側

技術仕様

	SV231DD2DUA SV431DD2DUA
ポート数	2	4
コンピュータコネクタ(ポートごと)	2 x DVI-I (メス)1 x USB Bタイプ2 x 3.5mmミニジャック
コンソールコネクタ	2 x DVI-I (メス)4 x USB Aタイプ2 x 3.5mmミニジャック
最大表示解像度	1920x1200 @ 60Hz
DDC2B	はい
オーディオ	はい
OSD	いいえ
カスケード可能	いいえ
切り替えモード	フロントパネルのボタン、ホットキー
電源アダプタ	9-12VDC、1.5A (同梱)
エンクロージャ材質	金属
外形寸法	100.0mm x 160.0mm x 57.0mm	130.0mm x 220.0mm x 60.0mm
重量	750 g 1253 g

技術サポート

StarTech.comの永久無料技術サポートは、お買い上げいただいたお客様に安心して製品をお使いいただきたいという願いから業界屈指のソリューションを提供しております。お使いの製品についてヘルプが必要な場合は、http://jp.startech.com/Supportまでアクセスしてください。当社では、お客様をサポートするためのオンラインツールやユーザーマニュアル、および、ダウンロード可能な資料をご用意しております。

ドライバやソフトウェアに関する最新情報はhttp://jp.startech.com/Downloadsでご確認ください。

保証に関する情報

本製品は3年間保証が付いています。

また、StarTech.comは、資材や製造工程での欠陥に起因する商品を、新品購入日から、記載されている期間保証します。この期間中、これら商品は修理のために返品されるか、当社の裁量にて相当品と交換いたします。保証で適用されるのは、部品代と人件費のみです。StarTech.comは商品の誤用、乱雑な取り扱い、改造、その他通常の摩耗や破損に起因する欠陥や損傷に対して保証いたしかねます。
