使用説明書 SV231DDVDUA StarTech.com

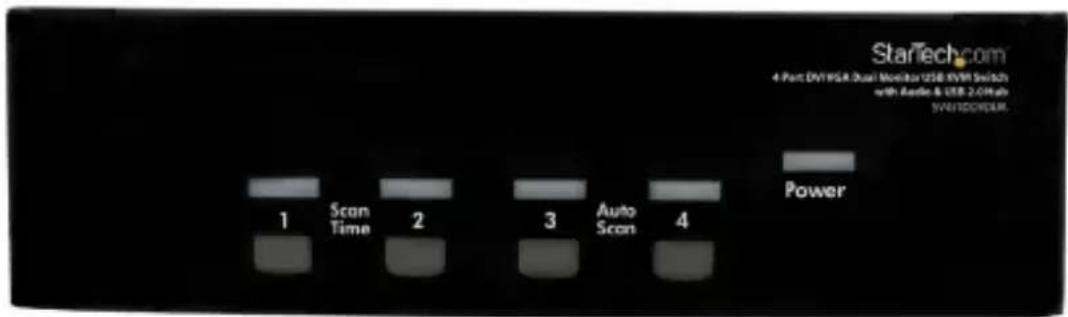

2/4ポートDVI VGAデュアルモニタ USB KVMスイッチ

（オーディオおよびUSB 2.0ハブ付） *写真はSV431DDVDUAユーザマニュアル FCC準拠ステートメント 本製品はFCC規則パート15のBクラスデジタルデバイスに対する制限を遵守しているかを 確認する試験にて、その準拠が証明されています。これらの制限は、住居環境に設置された 場合に有害な干渉から合理的に保護するために設計されています。本製品は無線周波数 エネルギーを発生、使用、放出し、指示に従って取り付けられ、使用されなかった場合は、無 線通信に有害な干渉を与える可能性があります。一方、特定の取り付け状況では、干渉が起 きないという保証を致しかねます。本製品がラジオやテレビ電波の受信に有害な干渉を発 生する場合（干渉の有無は、製品の電源を一度切り、改めて電源を入れることで確認できま す）、次のいずれかまたは複数の方法を試すことにより、干渉を是正することをお勧めしま

• 受信アンテナの向きを変えるか、場所を変える。

• 受信アンテナが接続されているコンセントとは異なる回路を使うコンセントに本製品を

• 販売店か実績のあるラジオ/テレビ技術者に問い合わせる。 商標、登録商標、その他法律で保護されている名称やシンボルの使用 本書は第三者の商標、登録商標、その他法律で保護されている名称やシンボルをウ ェブサイト上で使用する場合がありますが、これらは一切StarTech.comとは関係が ありません。これらの使用は、お客様に製品内容を説明する目的でのみ行われてお り、StarTech.comによる当該製品やサービスの保証や、これら第三者による本書に 記載される商品への保証を意味するものではありません。本書で直接的に肯定する 表現があったとしても、StarTech.comは、本書で使用されるすべての商標、登録商 標、サービスマーク、その他法律で保護される名称やシンボルは、それぞれの所有者 に帰属することをここに認めます。ユーザマニュアル

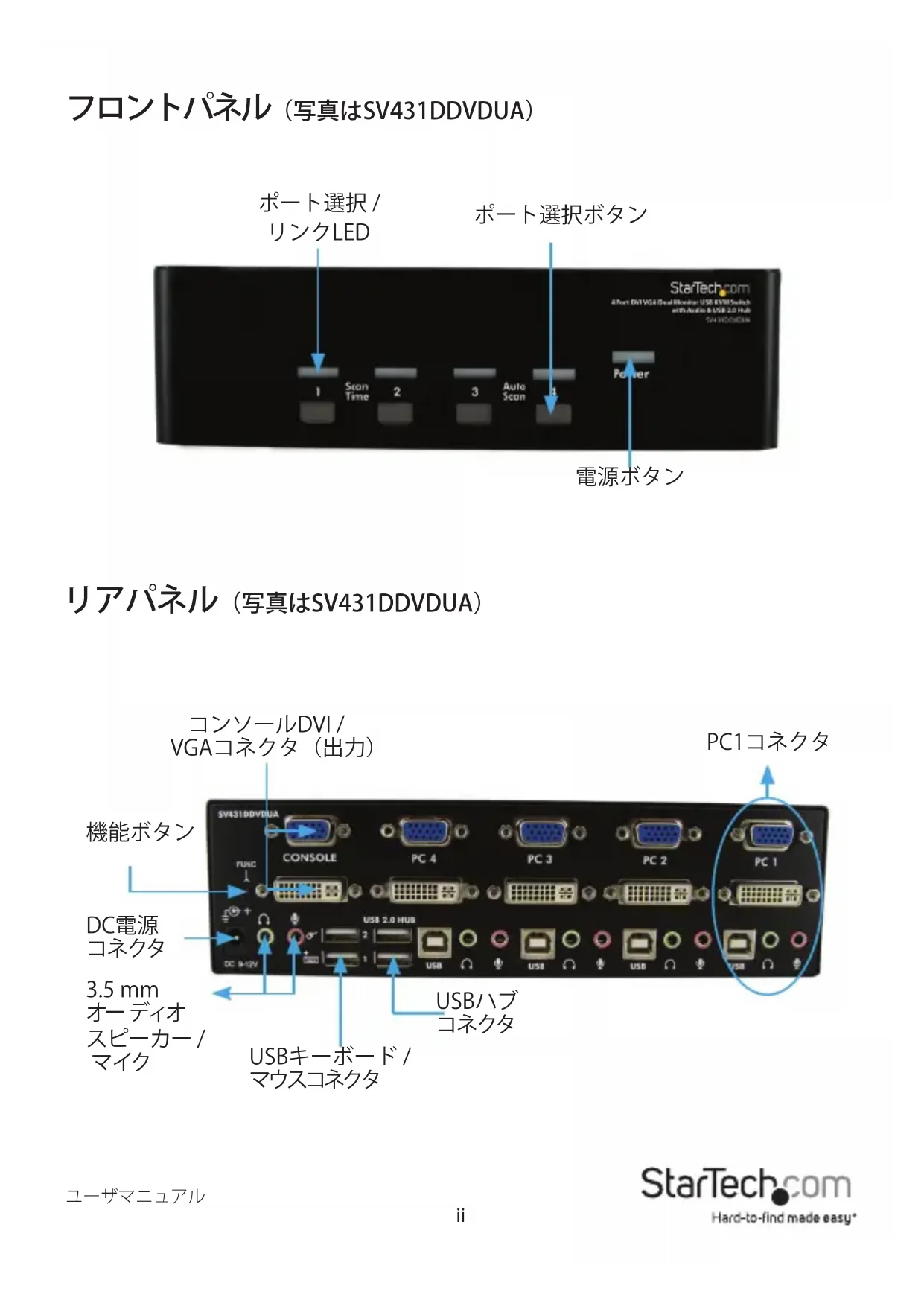

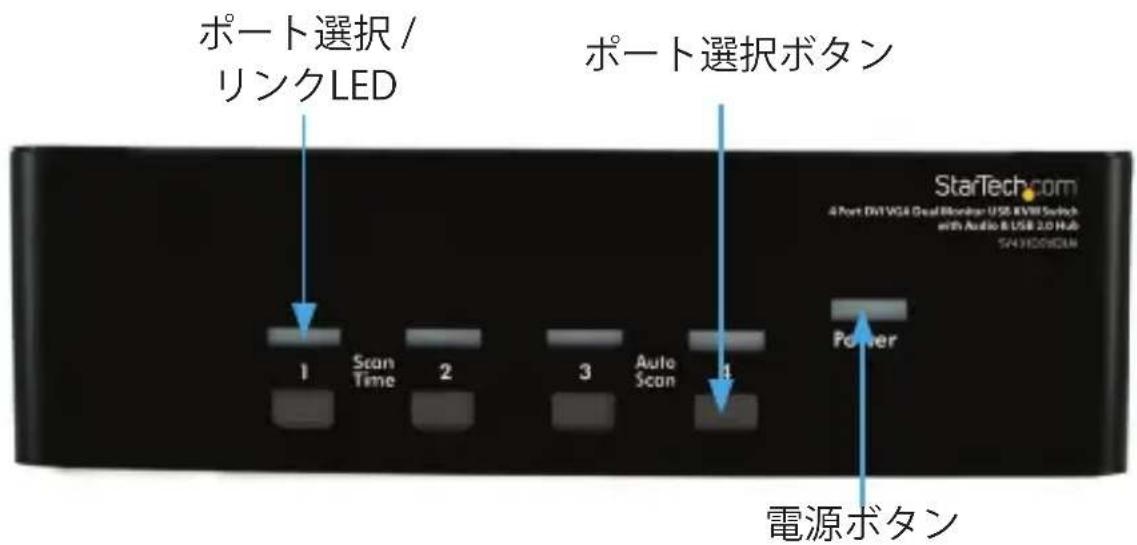

フロントパネル（写真はSV431DDVDUA） リアパネル（写真はSV431DDVDUA）

コンソールDVI / VGAコネクタ（出力） PC1コネクタ DC電源

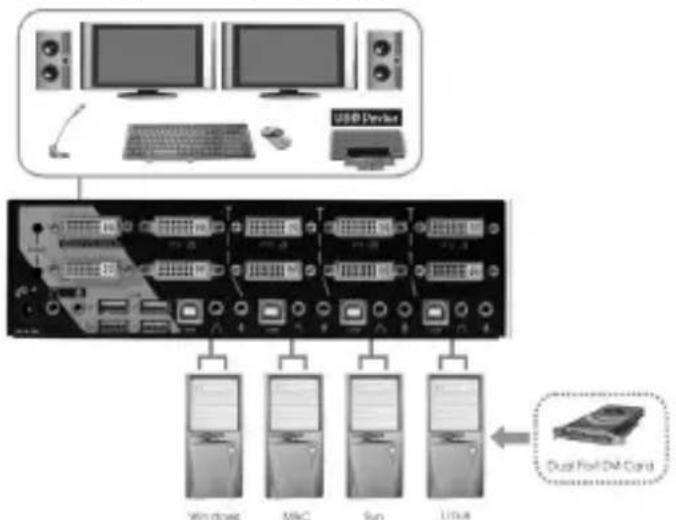

この SV231DDVDUA（2ポートまたはSV431DDVDUA 4ポート デュアルモニタ KVM

スイッチ(DVI+VGA)）は、完全完結型のマルチメディア切り替えソリューションで、これ を使うことにより、ユーザは1つのUSB対応マウスとキーボードの周辺機器セットを用 いて、2台のデュアルディスプレイコンピュータを制御することができます。 この高解像度のビデオインターフェース対応の本デュアルビュー KVM スイッチは、 接続するそれぞれのコンピュータに対して、VGAポート（アナログ）、並びにDVI-Iポー トを1つずつに対応し、かつオーディオ切り替え機能も搭載しています。

事実上、すべてのアプリケーションで使えるこのDVI／VGA KVMスイッチは、統合型2

ポートUSBハブ構造で、USB 2.0で接続された周辺機器を接続されたコンピュータ間 で共有することができるため、何台も周辺機器を購入する必要はありません。 あらゆるワークスペースに適した本デュアルモニタKVMスイッチは、コンパクトなデ スクトップ KVMデザインで、頑丈なメタル奢侈構造により、耐久性を保証しています。

注意:　KVMがDVI-I（アナログモード）とDVI-D（デジタルのみ）の両方をサポートして

いる間、どちらのソースPCも適切な切り替えのために同じ信号タイプを出力しなけ

ればなりません。可能な場合はどこでも、PCとKVM、およびKVMとコンソールのすべ

ての接続でDVI-Dケーブルを使用することを推奨しています。ソースを特定する際に アシストを必要とされる場合は、当社のテクニカルサポートまでお問い合わせくだ

StarTech.comでは3年間保証と永久無料技術サポートを提供しています。

• 1x 2ポートKVMスイッチ（SV231DDVDUA）

• 1x 4ポートKVMスイッチ（SV431DDVDUA）

• DVIおよびVGA対応コンピュータシステム / ビデオカード

• DVIまたはVGA対応ディスプレイデバイス（モニタ、プロジェクタ、テレビなど）

• 標準型3ボタンUSB有線マウスユーザマニュアル

インストー ル 手 順 注 意：インストールを開始する前に、本システムに接続されるすべてのデバイスの電

接続するすべてのデバイスが適切に接地されていることを確認してください。 蛍光灯、エアコン、電気ノイズを発生させる可能性のある機器から離れた場所にケー

USB KVMスイッチを使うと問題が発生する場合は、Windows等パソコンをお使いの 場合は、次のBIOSセットアップを変更する必要があるかもしれません。Macをお使い であれば、その必要はありません。

「HALT ON ERROR（エラーで作業を中断する）」を「ALL BUT KEYBOARD（キーボード

を除くすべて）」に設定します。 「PNP AND PCI SETUP（PNPおよびPCIのセットアップ）」で、「PNP OS INSTALLED（PNP

OSインストール済み）」を「YES（はい）」に、「USB IRQ」を「ENABLED（有効）」にそれぞ

システムにより名前が異なる場合があります。これらの設定で更なるアシスタンスが 必要な場合は、システムメーカーまでお問い合わせください。 ハードウェアインストール手順

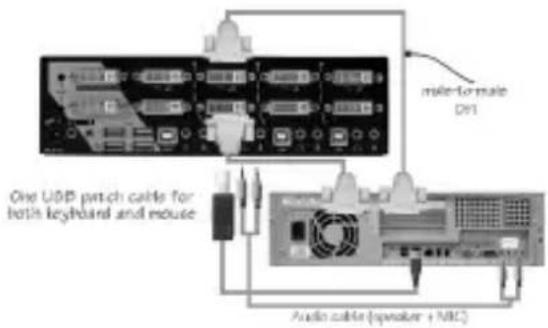

1. 1台または2台のモニタをコンソール側のDVIやVGAコネクタに差し込みます。USB

対応キーボードとUSB対応マウスをKVMスイッチの専用のUSBキーボートおよび

2. オス - オスDVIやVGAビデオケーブルを使って、コンピュータのビデオカードのDVI

/ VGAコネクタをKVMのいずれかのPCポート（PC1など）に接続します。専用のビ

デオ、USB、4-イン-1 KVMオーディオケーブルが使用できます（StarTech.com ID番 号：USBDVI4N1A6（DVI）または USBVGA4N1A6（VGA）など）。

3. USB A-Bタイプケーブルを使って、手順2で使用したPCポートではKVMのUSBポート

（Bタイプ、スクエアコネクタ）と、コンピュータのUSBポート（Aタイプ、フラットコネ

ク タ ）を 接 続 し ま す 。ユーザマニュアル

4. KVMスイッチの各PCポート、またはKVMを使いたい各コンピュータで手順2と3を

オ プ ション：接続したコンピュータ / デバイス間で供給する他のすべてのUSB対応 周辺機器をコンソール側の空いているUSBハブポートに接続します。

5. 壁コンセントに接続されている外付け電源アダプタとKVMスイッチのリアパネル

の電源コネクタを接続します。電源LEDか、選択したPCポートのLEDか、その両方

6. まず、コンピュータ / デバイスに電源を入れ、完全に起動するのを待って、キーボー

7. 正常な動作を確認したら、次のポートに切り替え、そのコンピュータ / デバイスに

電源を入れ、確認作業を行います。 ドライバインストール手順 キーボードとマウスは、完全にUSB対応しているすべてのオペレーティングシステム にインストールされているネイティブのUSBキーボード / マウスドライバをしようす るため、KVMスイッチのためにドライバをインストールする必要はありません。ユーザマニュアル

ポート選択 / リンクLED 接続したコンピュータに電源が入るとLEDが緑色に変わります。また、そのパソコン ポートが選択されると、対応するLEDが赤になります。

2ポート：フロントパネルの「選択」ボタンを押すと、KVMスイッチのパソコンポート間

4ポート：フロントパネルの各プッシュボタンがPCポートと対応しています。ボタンを 押すとすぐにそのポートを選択します。

KVMは決められた時間間隔で、電源の入っているコンピュータを自動的に順次スキ ャンします（以下の「スキャン時間」を参照してください）。 オートスキャンを起動するには、フロントパネルのプッシュボタン「3」と「4」を同時に 押します。オートスキャン中、ポートLEDが点滅します。オートスキャンは電源の入って いるコンピュータでのみ実行することができます。オートスキャンモードを終了する には、いずれかのプッシュボタンを押してください。（SV431DDVDUAのみ） 注 意：オートスキャンが何らかのキーボード操作を検知すると、操作が停止するまで スキャンを保留します。その後、順番の次にあるコンピュータからスキャンを再開し ます。オートスキャン間隔（スキャン速度）の長さは調整可能です。下記を参照してく

ユーザは、スキャン所要時間を3秒、8秒、15秒、30秒の中から設定できます。 スキャンの時間間隔を変更するには、フロントパネルボタン「1」と「2」を同時に押し ます。スキャンの時間3秒、8秒、15秒、30秒に対応し、それぞれユニットがビープ音を 1回、2回、3回または4回鳴らします。（SV431DDVDUAのみ） 注 意：ユニットの電源が切れると、スキャン時間は初期設定の3秒に自動的に変わり ます。ユーザマニュアル

リアパネル（SV431DDVDUAのみ） 使用しているDVIケーブルの長さや品質のためにビデオ信号の強さ / イコライゼーシ ョン設定を調整するには、＜ファンクション＞ボタンとフロントパネルのプッシュボタ ンを一緒に使用することができます。

1. ＜ファンクション＞ボタンを3回押すと、「電源」LEDが毎秒1回点滅を開始します。

2. フロントパネルのプッシュボタン「1」を1または2回押し、信号イコライゼーション

を調整します。それぞれ、ビープ音が1回（通常）または2回（高質）鳴ります。

フロントパネルのプッシュボタン「3」を1または2回押し、ビデオ信号出力電流を調 整します。それぞれ、ビープ音が1回（通常）または2回（高質）鳴ります。

フロントパネルのプッシュボタン「4」を1~4回押し、出力エンファシスを調整しま す。それぞれ、ビープ音が1回（プレエンファシス無し）、または2回（低プレエンファ シス）、または3回（中プレエンファシス）、または4回（高プレエンファシス）鳴りま

3. 設定の調整が完了したら、＜ファンクション＞ボタンを1回押し、このモードを終了

ホットキーコマンドはコンピュータを選択したり、コンピュータスキャンを起動させ たりするための短いキーボードシークエンスです。ホットキーシークエンスは左側 ＜CTRL＞を2回押し（0.2秒以内に連続して押してください）、もう1回か2回ボタン操 作を行います。正常にホットキーコマンドが操作される度に高音ビープ音が鳴りま す。エラーがある場合は低音で1回鳴ります。キーシークエンスが正しくない場合は、 選択したコンピュータに転送されません。 注 意：左側＜SHIFT＞を長押ししながら＜NumLock＞を2回押し、＜SHIFT＞を放し て、左側＜CTRL＞を1回押すと、ホットキー機能を有効 / 無効にできます。 コンピュータを選択するには。 左側＜CTRL＞ + 左側＜CTRL＞ + ＜1＞ （例：ポート1のコンピュータを選択します。） 左側＜CTRL＞ + 左側＜CTRL＞ + ＜2＞ （例：ポート2のコンピュータを選択します。） 注 意：キーボード右側のキーパッドは使用しないでください。

KVMは決められた時間間隔で、電源の入っているコンピュータを自動的に順次スキ ャンします（以下の「スキャン時間」を参照してください）。 オートスキャンを開始するには。

左側＜CTRL＞ + 左側＜CTRL＞ + ＜F1＞

オートスキャンモードを中断するには、左側＜CTRL＞を2回押します。 注 意：オートスキャンが何らかのキーボード操作を検知すると、操作が停止するまで スキャンを保留します。その後、順番の次にあるコンピュータからスキャンを再開し ます。オートスキャン間隔（スキャン速度）の長さは調整可能です。下記を参照してく

手 動 スキャンを使うことにより、ユーザは手動で電源の入っているコンピュータ間 を行き来することができます。 左側＜Ctrl＞ + 左側＜Ctrl＞ + ＜F2＞ 前のまたは次のコンピュータを選択するには、＜上向き＞または ＜下向き＞矢印キ ーを押します。手動スキャンを中断するには、別のキーを押します。ユーザマニュアル

ユーザは、スキャン所要時間を3秒、8秒、15秒、30秒の中から設定できます。 注 意：初期設定ではスキャン時間は3秒に設定されています。 スキャン速度を調整するには、次のコンピュータに切り替える前にスキャン所要時間

左側＜Ctrl＞ + 左側＜Ctrl＞ + ＜F3＞ KVMスイッチは、スキャン所要時間3秒、8秒、15秒、30秒に対応して、それぞれ1~4回 ビープ音を鳴らします。

オーディオロックには次の2つのオプションがあります：オンとオフ。「オン」を設定す ると、オーディオ選択に続いてコンピュータの選択を行うようになります。「オフ」を設 定すると、オーディオ選択が停止し、続いてコンピュータの選択が停止します。別のコ ンピュータを操作しながら特定のコンピュータのオーディオ信号を聞きたい場合に

左側＜Ctrl＞ + 左側＜Ctrl＞ + ＜F5＞ KVMスイッチがオンまたはオフに切り替わるとそれぞれ1回または2回ビープ音を鳴

オーディオが出ているPCポートを現在選択されているポートに変更するには、次の ホットキーを押します。 左側＜Ctrl＞ + 左側＜Ctrl＞ + ＜A＞ユーザマニュアル

別のホットキーコマンド 左側＜Ctrl＞+左側＜Ctrl＞ホットキーに加え、2つの別のホットキーシークエンスも

1. 次の操作では、左側＜Ctrl＞を2回押す代わりに＜ScrollLock＞を2回押すことも

コンピュータを選択するには。 ＜ScrollLock＞ + ＜ScrollLock＞ + ＜1＞ （例：ポート1のコンピュータを選択します。） ＜ScrollLock＞ + ＜ScrollLock＞ + ＜2＞ （例：ポート2のコンピュータを選択します。） 注 意：キーボード右側のキーパッドは使用しないでください。

2. ＜ScrollLock＞のない、あるいはこれをサポートしていないキーボードでは、左側

の＜CTRL＞を押す代わりに、左側＜SHIFT＞を長押ししながら、＜NumLock＞を 2回押します。 コンピュータを選択するには。 左側＜SHIFT＞を長押ししながら＜NumLock＞を2回押します。 それから＜SHIFT＞を放し、＜1＞を押します （例：ポート1でコンピュータを選択します。） 左側＜SHIFT＞を長押ししながら＜NumLock＞を2回押します。 それから＜SHIFT＞を放し、＜2＞を押します （例：ポート2でコンピュータを選択します。） 注 意：キーボード右側のキーパッドは使用しないでください。ユーザマニュアル

主要ホットキーの 変 更 初期設定では主要ホットキーシークエンスは、左側の＜CTRL＞キーを連続して2回押 します（つまり、左側の＜CTRL＞+＜CTRL＞）これは、コピー＆ペーストなどの機能で 左側の＜CTRL＞を使用することにより発生しうる意図しないアクティベーションを防 ぐため、右側の＜CTRL＞キーを使用するように変更することもできます。 主要ホットキーシークエンスを右側＜CTRL＞に変更するには。

左側＜CTRL＞ + 左側＜CTRL＞ + ＜ALT＞を押したまま右側＜CTRL＞

左側＜CTRL＞を押す必要のあったすべてのホットキーコマンドが、右側＜CTRL＞を 押すように変更されます。 主要ホットキーシークエンスを左側＜CTRL＞に戻すには。

右側＜CTRL＞ + 右側＜CTRL＞ + ＜ALT＞を押したまま左側＜CTRL＞ユーザマニュアル

1 x DVI-I（メス） 1 x DE-15 VGA（メス） 1 x USB Bタイプ 2 x 3.5mmミニジャック

1 x DVI-I（メス） 1 x DE-15 VGA（メス） 4 x USB Aタイプ 2 x 3.5mmミニジャック

デジタル:1920x1200@60Hz アナログ：1920x1440@60Hz DDC2B

750 g 1236 gユーザマニュアル

StarTech.comの永久無料技術サポートは、お買い上げいただいたお客様に安心し て製品をお使いいただきたいという願いから業界屈指のソリューションを提供して おります。お使いの製品についてヘルプが必要な場合は、http://jp.startech.com/ Supportまでアクセスしてください。当社では、お客様をサポートするためのオンライ ンツールやユーザーマニュアル、および、ダウンロード可能な資料をご用意しており

ドライバやソフトウェアに関する最新情報はhttp://jp.startech.com/Downloadsでご

本製品は3年間保証が付いています。 また、StarTech.comは、資材や製造工程での欠陥に起因する商品 を、新品購入日から、記載されている期間保証します。この期間中、 これら商品は修理のために返品されるか、当社の裁量にて相当品と 交換いたします。保証で適用されるのは、部品代と人件費のみです。 StarTech.comは商品の誤用、乱雑な取り扱い、改造、その他通常の摩耗や破損に起 因する欠陥や損傷に対して保証いたしかねます。

StarTech.com Ltd. やStarTech.com USA LLP（またはその役員、幹部、従業員、または 代理人）は、商品の使用に起因または関連するいかなる損害（直接的、間接的、特別、 懲罰的、偶発的、派生的、その他を問わず）、利益損失、事業機会損失、金銭的損失に 対し、当該商品に対して支払われた金額を超えた一切の責任を負いかねます。一部 の州では、偶発的または派生的損害に対する免責または限定的保証を認めていませ ん。これらの法律が適用される場合は、本書に記載される責任制限や免責規定が適 用されない場合があります。見つけにくい製品が簡単に見つかります。StarTech.comでは、これが企業理念で あり、お客様とのお約束でもあります。 StarTech.comは、お客様が必要とするあらゆる接続用パーツを取り揃えた総合メ ーカーです。最新技術からレガシー製品、そしてこれらの新旧デバイスを一緒に使 うためのあらゆるパーツ。当社はお客様のソリューションを接続するパーツを見 つけるお手伝いをしています。 当社はお客様が必要なパーツを見つけるのを助け、世界中どこでも素早く配送し ます。当社の技術アドバイザーまでご連絡いただくか、当社のウェブサイトにアク セスしていただくだけで、お客様が必要としている製品がすぐに見つけ出せます。 StarTech.comが提供しているすべての製品に関する詳しい情報については、ホー ムページjp.startech.comでご確認ください。ウェブサイトでご利用いただけるユ ニークで便利な製品検索ツールをお使いいただけます。 StarTech.comは、1985年に創立し、米国、カナダ、イギリス、台湾に拠点を構え、世 界中の市場でサービスを提供するIT関連のコネクタや技術部品の総合メーカで す。また、StarTech.comは、ISO9001認証を取得しています。
