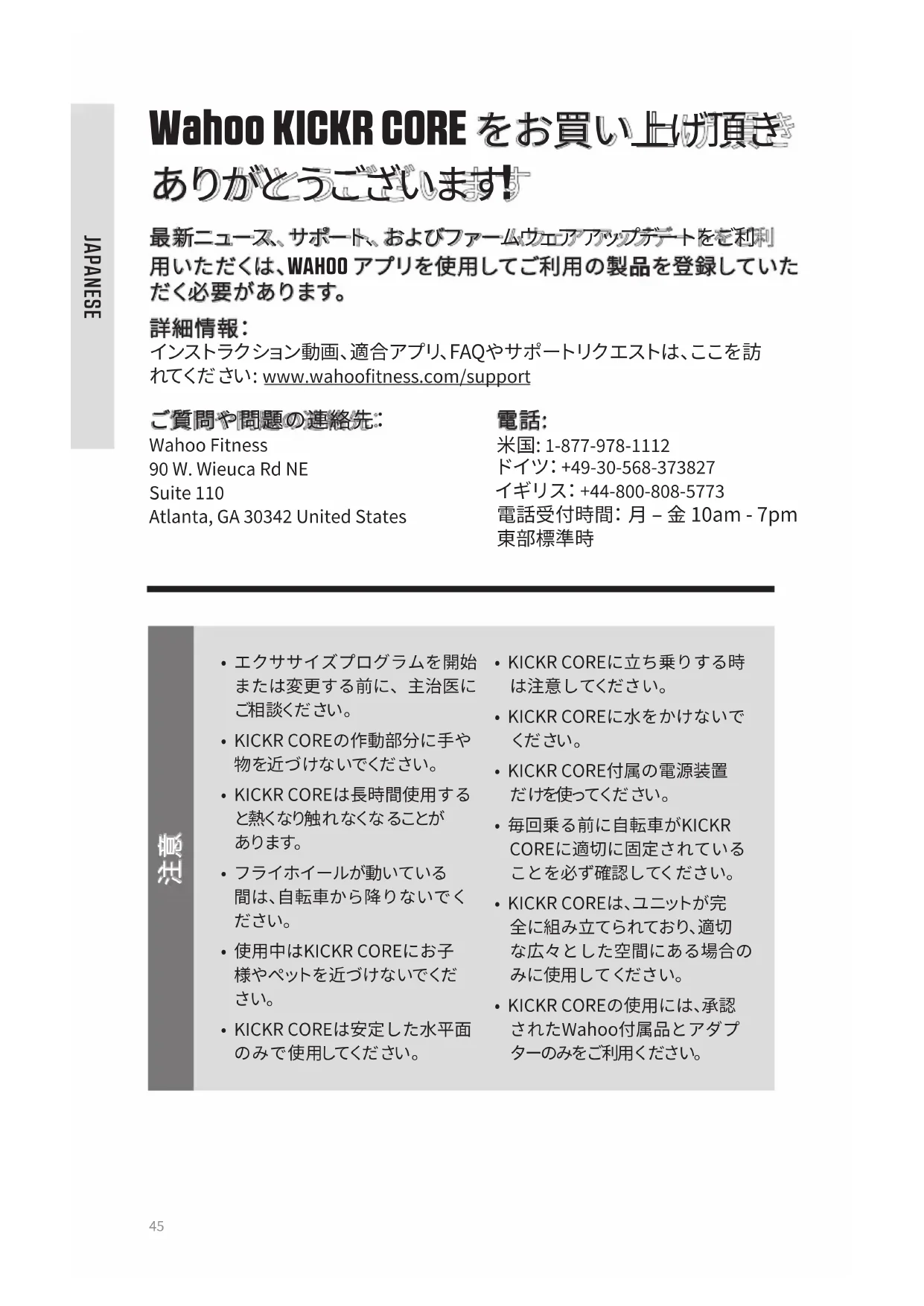

KICKR CORE： TRADITIONAL CHINESE4445 JAPANESE Wahoo KICKR CORE をお買い上げ頂き ありがとうございます! 最 新ニュース、サポート、およびファームウェア アップデートをご利 用 い た だくは 、WAHOO アプリを使用してご利用の製品を登録していた だ く 必 要 が あ り ま す 。

イ ン ス ト ラ ク シ ョ ン 動 画 、適 合 ア プ リ 、F A Q や サ ポ ー ト リ ク エ ス ト は 、こ こ を 訪 れてくだ さい : www.wahoofitness.com/support ご質問や問題の連絡先： Wahoo Fitness 90 W. Wieuca Rd NE Suite 110 Atlanta, GA 30342 United States 米国: 1-877-978-1112 ド イ ツ： +49-30-568-373827 イ ギ リ ス： +44-800-808-5773 電話受付時間： 月 – 金 10am - 7pm 東部標準時 • エクササイズプログラムを開始または変更する前に、主治医にご相 談くだ さい 。• KICKR COREの作動部分に手や 物 を 近 づ け な い で く だ さ い 。

• KICKR COREは長時間使用すると熱くなり触 れ なくな ることがあります。• フライホイールが動いている間は、自転車から降りないでくだ さ い 。 • 使用中はKICKR COREにお子 様 や ペ ット を 近 づ け な い でくだ

• KICKR COREは安定した水平面の み で 使 用してくだ さい 。• KICKR COREに立ち乗りする時は注意してください。• KICKR COREに水をかけないでくだ さい 。• KICKR CORE付属の電源装置だ けを使ってくだ さい 。• 毎回乗る前に自転車がKICKR COREに適切に固定されていることを必ず確認してください。
• KICKR COREは、ユニットが完 全 に 組 み 立 て ら れ て お り 、適 切 な広々とした空間にある場合のみに使用してください。 • KICKR COREの使用には、承認されたWahoo付属品とアダプターのみをご利用ください。 注意46 SOLIDWORKS Educational Product. For Instructional Use Only.

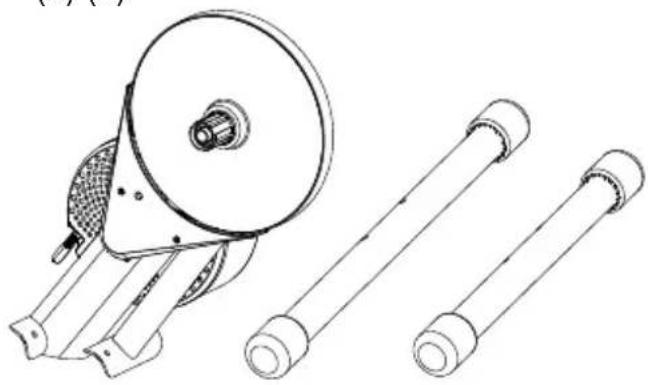

(1) KICKR CORE (2) 後肢 (3) 前肢 (4) ナット (x4) (5) ボルト (x4) (6) 角ツール (7) 1.8mm スペーサー (8) Adapter A - 130mmと135mm

(9) Adapter B - 130mmと135mmクイ ックリリース用リバーシブルハブス

(11) Adapter D - 12x142と12x148スル ーアクスル用リバーシブルハブスペ

(12) AC電源アダプター (13) クイックリリーススキュワー (4) (8) (12) (5) (9) (13)

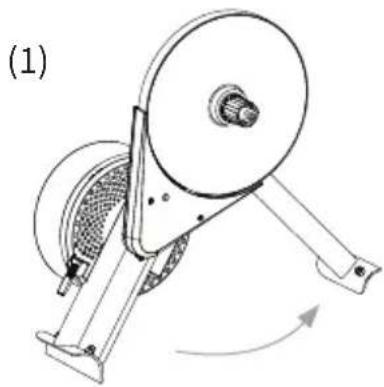

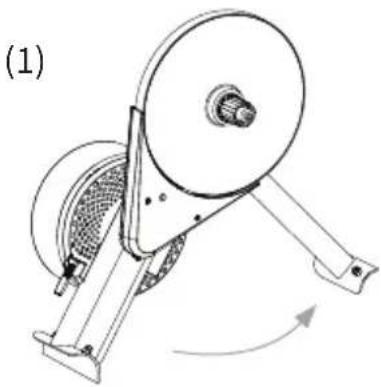

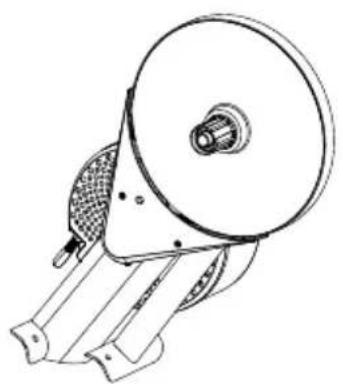

プロのヒント – 全ての梱包 物と保護材を搬送と保管の た め に 保 存 して お きましょう。 SOLIDWORKS Educational Product. For Instructional Use Only. SOLIDWORKS Educational Product. For Instructional Use Only.47 KICKR CORE の セットアップ メインKICKR COREユニットを箱から取 り出し、(1) アームを前方に完全に伸ばし

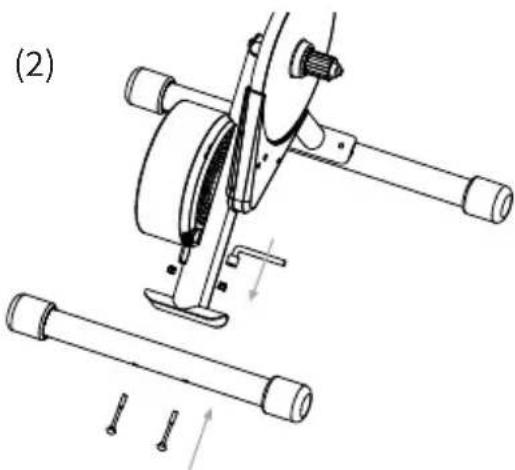

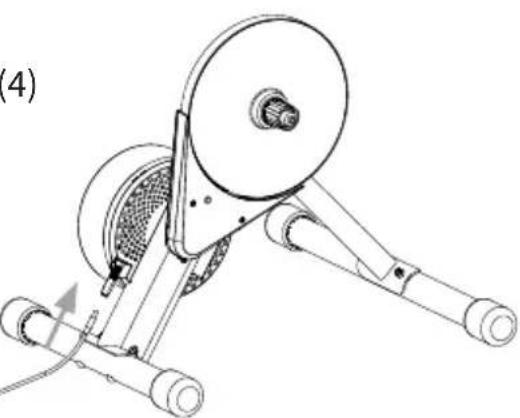

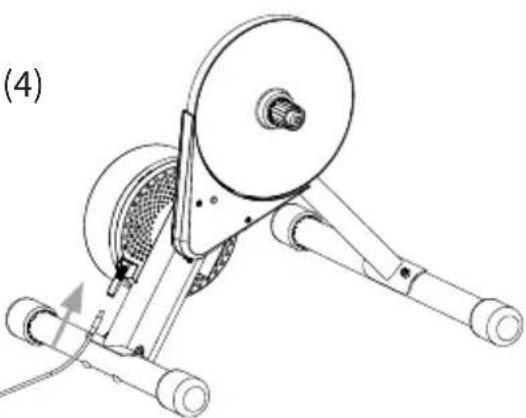

次に (2) 同梱の六角ツールとハードウェ アを使って、図に示すように前脚と後脚を KICKR COREに取り付けます。 注意：後脚は前脚より短くなっています。 両方の脚の取り付けが済んだら、KICKR COREを安定した平面に配置します。 フレームの組み立てが完了したら、カセッ ト (別売) を追加します。 互換性のある11スピードカセットを取り付 け る に は 、カ セット を カ セットレ ン チ で 押 さ え 、ロ ッ ク リ ン グ ツ ー ル を 使 っ て カ セ ッ ト を KICKR COREのフリーハブに固定します。ツ ールは同梱されていません。 互換性のある9スピードまたは10スピード カセットを取り付けるには、同梱の1.8mm スペーサーを使用し、カセットの取り付け 前にこれをフリーハブの本体に配置する必 要 が あ り ま す 。 付属のAC電源アダプターを使ってトレーナ ーを標準コンセントに接続してください。 ダウンロード – Apple Storeや Android Google Play Store から無料でWahooアプリをダ

ファームウェアの更新のチェックとアプリ を使ってKICKR COREを調整することが、ト レーナーから最高のパフォーマンスを得る 鍵です。 ファームウェアの更新のチェックと アプリを使ってKICKR COREを調整するこ とが、トレーナーから最高のパフォーマンス

セット アップ – ア プ リ 内 の セット アップ ガ イ ド に 従 っ て 、プ ロ フ ィ ー ル を 作 成 し て セ ン サ ー を ペ ア リ ン グ し て く だ さ い 。 JAPANESE (1) (2) (3) (4)48 プロのヒント – フロントホイールを持ち上げながらサドルを押し下げて、自転車 をトレーナーに完全に固定します。

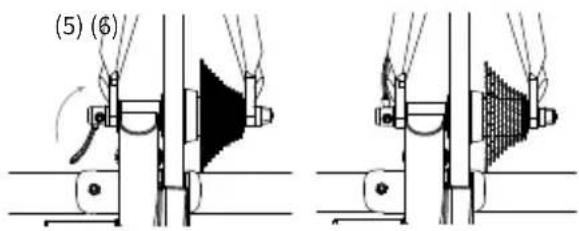

自転車のチェーンをフロントとリアの最小スプロケットの位置に移動させて、リアホ イールを取り外します。KICKR COREの最小スプロケットの位置にチェーンを合わせ て、KICKR CORE’sアクセルにドロップアウトが完全にはまるように押し下げて、自転車 をKICKR COREに取り付けます。 クイックリリース付き自転車は、クイックリリ ー ス エ イ コ ー ン ナ ッ ト を 締 め て 、ク イ ッ ク リ リ ー スレバーを閉じて自転車を固定してください。 自転車フレーム(5)の反対方向に曲げるとクイ ックリリースレバーが「開」き、自転車フレーム (6)に向かって曲げるとクイックリリースレバーが「閉」じます。クイックリリーススキュワー

のハンドルは常にKICKR COREの駆動部が無い（カセットが無い）側にあります。KICKR

COREを使用する場合のみ、同梱のクイックリリーススキュワーを使ってください。 スルーアクスル付き自転車は、自 転車付属のスルーアクスル(7)を再 取り付けて、製造元の仕様(8)に従 って締め付けて自転車を固定して

SOLIDWORKS Educational Product. For Instructional Use Only. SOLIDWORKS Educational Product. For Instructional Use Only. (7) (8) 注意！ クイックリリーススキュワーやスルーアクスルを適切に締めないと、器物の破損 や負傷に繋がる恐れがあります。適切な締め付け力が分からない場合は、最寄りの自 転車ショップにお問い合わせいただくか、Wahoo Fitnessにご連絡ください。クイック リリーススキュワーやスルーアクスルを締め付けるまで、KICKR COREに乗らないでく

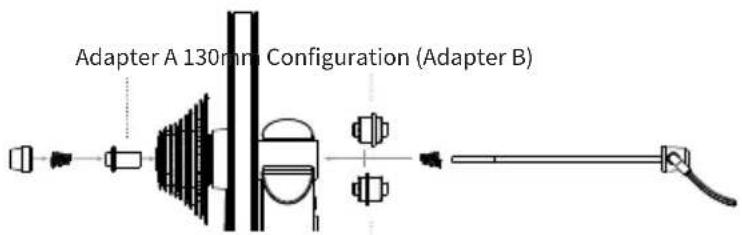

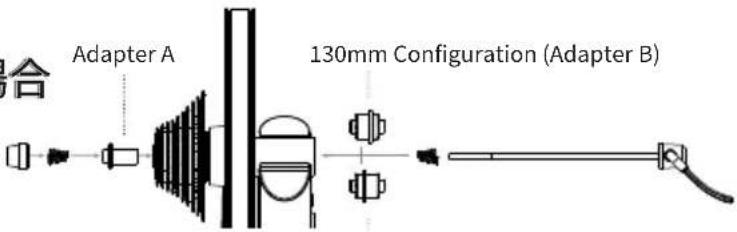

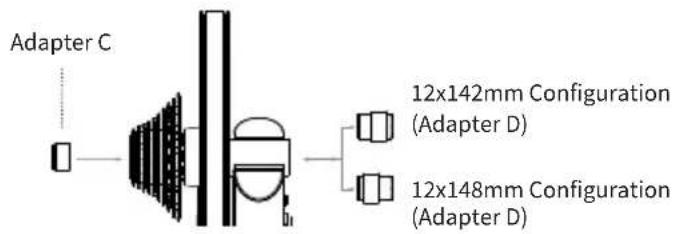

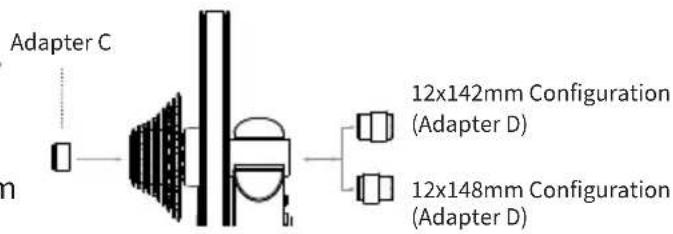

Adapter C12x142mm Configuration (Adapter D)12x148mm Configuration (Adapter D) 142 MM または 148 MM 幅スルーアクスルの場合 アダプターに必要: CとD 自転車に付属している太さ12mm のスルーアクスルで使います。 注意：いくつかのアダプターが余るようになっています。 Adapter A 130mm Configuration (Adapter B)135mm Configuration (Adapter B) 130 MM または 135 MM クイックリリース の 場 合 アダプターに必要: AとB クイックリリース 用 のピン が

携帯、タブレットやラップトップからサイクルコンピューター、心拍数モニターやバイク センサーまで、KICKRは非常に幅広い適合性と接続性を有しています。

• Android 4.3以降とBluetooth対応機

• MacにはANT+ USBスティックまたはBluetoothが有効になっている必要があります

• Windows PCはANT + USBスティックでペアリングまたはBluetooth対応機 KICKR CORE対応アプリの全リストはここをご覧ください： www.wahoofitness.com/fitness-apps#kickr LEVEL: 流動体やウ ィンドトレ ー ナ ー 上

RESISTANCE: ブレ ーキの抵抗を0から 100%まで自在に設

SIM: 体重、自転車 の 種 類 、ラ イ デ ィ ン

い 風 、グ レ ー ド を 入 力すると、KICKR COREがまるで屋外 走 行しているか のよ う に 、パ ワ ー カ ー ブ

WAHOO アプリを使ってセットアップを完了します スピンダウン – 初めてKICKRを使う前に、スピンダウンを実行してデバイスを調整し てください。さらに、WAHOOアプリが最も正確なパワーデータを確実に得られるよう に、約2週間毎にスピンダウンを繰り返してください。 ワークアウト開始 – ワークアウト画面から緑の「開始」ボタンを選んでワークアウトを開 始してください。右にスワイプしてKICKR COREページを閲覧します。そのページはワー クアウトを閲覧してKICKR COREをコントロール可能にします。

KICKR COREワークアウトモード - WAHOOアプリにはKICKR COREをコントロール可

能にする以下のワークアウトモードがあります。 JAPANESE5051 KOREAN Wahoo KICKR CORE 󻛫󾖴󺫛󼓴󽋣󼙫󻻃󻺋
