使用説明書 Cinema Ultra RD 200THX MAGNAT

EXPaNDING THE SYSTEM

このたびはMAGNAT製品をお買い求めいただきまして、誠にありがとうございます。当社の製品がお客様のご要望に応え、ご満足いただけましたら幸いです。お客様がお選びになった当社製品は、その優れた品質において、世界中で認められております。

なお、お買い求めいただいたスピーカーをご使用いただく前に、下記の注意事項を必ず最後までお読みください。

M AG N ATシネマウルトラ

フロントスピーカーLCR 100-THXとダイポールサラウンドスピーカーRD 200-THXは、共にMagnatシネマウル トラスピーカーファミリーの一部です。その他のモデルは、サブウーファーSUB 300-THXとDolby Atmos対応 汎用追加スピーカーAEH 400-ATMです。

5.1システムは、3つのフロントスピーカーLCR 100-THX、2つのダイポールサラウンドスピーカーRD 200-THX、および1つのサブウーファーSUB 300-THXから構成されており、THX Ultra2規格の条件を満たしています。システムの拡張(例えば5.2用の2つのサブウーファーまたは7.2用の追加サラウンドスピーカー)は、問題なく可能です。さらに、シネマ ウルトラファミリー以外およびTHXライセンスのない デバイスのすべてのモデルにも、非常に強力なホームシアターのコンポーネントとして使用できます。

スピーカーの接続に関する一般的なご注意

スピーカーを接続するためには、専門店でお買い求めになれる特別なスピーカーコードが必要です。音質が落ちないように、長さが3メートルまでのコードは、断面が最低2.5 mm²、それ以上の場合は直径が最低4 mm²のコードを用いることをお勧めします。

アンプやレシーバーは、すべての接続作業が終了するまで、スイッチを切っておいてください。正確なコードの長さを測ることができるように、スピーカーは予定された位置に配置しておきます。両方のチャンネルに使用するコードは、どちらも同じ長さにしてください。

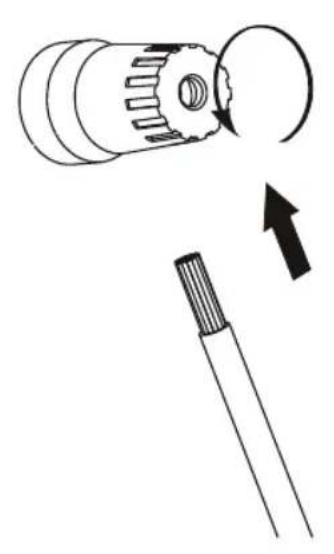

ここで、コードの先端を約10～15 mm 絶縁します。先端は、錫メッキするよりはねじって端子に入れたほうがよく、それをネジで固定します(図1)。CE準拠のバナナプラグ（4 mm）の付いたスピーカーケーブルまたはスペードラグを使用することができます。

コードを接続する時は、必ず位相に応じた接続をするよう、気をつけてください。つまり、スピーカーの黒い端子（一）は、アンプの（一）端子と、それからスピーカーの赤い端子（＋）は、アンプの（＋）端子と接続していなければなりません。市販のスピーカー・コードですと、位相に応じた接続が間違いなく行えるよう、コードの内部が波型の起伏になっているか、色違いのストライプで印がついています。

コードがしっかり繋がれているか、また突き出た導線などでショートしていないかどうか、よく確かめてください。この二つの事項は、アンプに重大な損傷を与える原因となることがありますので、ご注意ください。

設置に関する一般的な注意

フロントスピーカーLCR 100-THXは、すべてのポジションで縦置きおよび横置きのTHX Ultra2規格を満たしています。それにより多彩な配置方法の可能性が生れています(写真2a-d)。縦置きと横置き配置の混合使用では、音響上の理由から左右のスピーカーに同一の調整を行うことをお勧めします。

本スピーカーでは、壁面取り付けのさまざまな方法を提供しております。垂直方向と同様水平方向に配置したフロントスピーカーの場合にも、壁面取り付け器具は、バックパネルに装着されています。またスピーカーは、ウォールブラケットでVESA標準に掛けることもできます。孔間の寸法は次のとおりです

- フロントスピーカーLCR 100-THX用 200x200mm M6

- ダイポールサラウンドスピーカーRD 200-THX用 200x100mm M4

スピーカースタンドや棚への設置のために、フロントスピーカーには4つの粘着ゴム足があります。

スピーカーの位置決め

画像の中心およびホームシアターの中央のリスニング位置は、すべてのスピーカー (図3) の設置のためのリファレンスポイントとして機能します。

すべてのフロントスピーカーのツイーターは、リスニング位置の耳の高さ (約 90～110 cm) に位置する必要があります。スピーカーの深いまたは高い位置決めでは、傾斜させることが可能であれば、ツイーターが耳の高さになるようにする必要があります。視界が、スピーカーとリスニング位置の間になるようにする必要があります。吸音または反射障害物は、音を歪めます。

センタースピーカーは、直接テレビや大画面の上または下にする必要があります。左右のスピーカーは、リスニング位置から約45度の角度で、即ちそれぞれの側に約22.5度広げる必要があります。これが不可能である場合、各スピーカーは、それぞれこれらの場所の近くに配置する必要があります。

ダイポールサラウンドスピーカーRD 200-THXは、耳の高さ（センタースピーカー）の上60cm以上で、リスニング位置のすぐ近くの左右に掛けます(図3)。正確な音像を得るために、左右のサラウンドスピーカー(銘板にマーク)を間違えないように注意して下さい。

自動校正

多くの最新のAVアンプやレシーバーは、マイクによるシステムの自動校正のオプションを提供しています。好ましくない部屋の音響効果を補うために、すべてのスピーカーのレベルと距離が自動的に検出され、また接続されているスピーカーの周波数応答が訂正されるため、校正することをお勧めいたします。これについては、AVアンプまたはAVレシーバーの取扱説明書をお読みください。

システムの 拡張

より広い部屋や音響分布のためにシステムを拡張するには、サラウンドバック ("SB") として2番目のサブウーファーと2つの追加スピーカーをリスニング位置の背後に使用することをお勧め致します。サラウンドバックスピーカーには、何種類かの構成が可能です。

THXは、リスニング位置の数cmだけ後ろに耳の高さで配置した、2つの直接放射 (例えばLCR 100-THX) をお勧めします (「THX 先進的なスピーカーアレイ」、図4a)。THX認定電子機器によって、すべてのアプリケーション (映画、音楽、ゲーム) に合ったサウンドフィールドを生み出します。

THX認定されていない電子機器に接続する場合には、サラウンドバックスピーカーとして、2つの直接放射(例えばLCR 100-THX)あるいは2つのその他のダイポール(RD 200-THXなど)がお勧めです。どちらの場合でも、リスニング位置の後ろに互いの距離を少なくとも120cm空けてバックパネルに固定する必要があります。直接放射は、フロントスピーカーの高さに、ダイポールは既存の水平ダイポールの高さに配置しなければなりません。

最適なスピーカーの選択は、アプリケーションによって異なります。リスニング位置のバックパネルまでの距離がわずかである場合には、ダイポールスピーカーはより長い距離(120cm上)の直接放射で最適となります。さらに直接放射は、マルチチャンネルの音楽再生に最適です。背面エリアでの著しい拡散音像および映画サウンドの再生には、ダイポールがお勧めです。

ソース素材と電子機器はその他のチャンネル (例えばプレゼンススピーカー、Dolby Atmosなど) のオプションを提供しており、コンパクトな汎用追加スピーカーシステムAEH 400-ATMで追加拡張することができます。AEH 400-ATMIは、切り替えスイッチで選択可能な2つのモードを提供しています。一つは、Dolby Atmos対応タワースピーカー (フロントスピーカーLCR 100-THXに適合)としてのAtmosモード、もう一つは壁や天井取り付け用の追加スピーカーとしての直接放射モード。

お手入れ

塗装面の掃除には、刺激の弱い家庭用洗剤のご使用をお勧めします。家具用艶出しクリーナー等はご使用にならないで下さい。

修理を必要としないためのアドバイス

MAGNATのスピーカーはすべて、トーンコントロールが中央のポジションに設定されている時、つまりアンプのリニア再生状態の場合には、最良の音質が出るように調整されています。トーンコントロールのつまみを大きく回すと、低音および／または高温にかかるエネルギーが増加して、ボリュームが高い場合にはスピーカーが損傷することがあります。

ボックスの使用負荷よりもずっと高い出力パワーが出せるアンプをお持ちの場合は、音量を無理に上げると、非常にまれではありますが、スピーカーが損傷する場合があります。

しかし、出力パワーがもっと弱いアンプの場合ですと、強力なアンプよりもずっと早くボリュームが上がるので、中程度の音量でもボックスを損傷する恐れがあります。このようなボリュームの上げ過ぎは明らかに測定可能で耳に聞き取れるひずみを起こし、スピーカーにとって致命的です。

したがって、ボリュームを調整の場合にはひずみにはくれぐれもご注意ください。そして、ひずみが出た場合にはただちにボリュームを下げてください。大きい音量を好まれる方は、アンプが、少なくともボックスが堪えられるだけの出力パワーに抑えるよう、ご注意ください。

一般には…

アンプ、チューナー、およびCDプレイヤーは、低価格の製品に限らず、耳には聞こえないような、高周波の振動を再生することがあります。お持ちの高音用スピーカーが低い、または中程度のボリュームで音が出なくなることがございましたら、専門の技術者に点検してもらってください。

技術仕様

LCR 100-THX RD 200-THX

機器構成:	2ウェイバスリフレックス	2ウェイバスリフレックス
負荷電力:	220 / 350 W	150 / 240 W
インピーダンス:	4 - 8 Ohm	4 - 8 Ohm
周波数範囲:	80 - 27 000 Hz	80 - 27 000 Hz
推奨アンプ出力:	>50 W	>40 W
効率(1W/1m):	93 dB	89 dB
寸法(WxHxD):	280 x 520 x 188 mm	400 x 300 x 160 mm

技術仕様データは変更することがありますのでご 注意ください。
