製品タイプ	Mini-ITXマザーボード
ブランド	MSI
モデル	C847IS-P33, C847MS-E33 (MS-7836シリーズ v1.x)
統合プロセッサ	C847IS-P33用：Intel Celeron 847（デュアルコア、1.1 GHz）；C807IS-P33用：Intel Celeron 807（シングルコア、1.5 GHz）
チップセット	Intel NM70
対応メモリ	2 x DDR3 DIMM、最大16GB、DDR3 1333/1066、デュアルチャンネル
LAN	Realtek RTL8111E, 10/100/1000 Mbps
オーディオ	Realtek ALC887、HDオーディオ、3ジャック
SATAストレージ	1 x SATA 6 Gb/s, 1 x SATA 3 Gb/s
バックパネルコネクタ	1x PS/2キーボード、1x PS/2マウス、4x USB 2.0、1x RJ45、1x VGA、1x DVI-D、3xオーディオ
内部コネクタ	2x USB 2.0、1xフロントオーディオ、1x TPM、1xケース侵入検知
拡張スロット	1x PCIe 2.0 x1
フォームファクタ	Mini-ITX (17.0 cm × 17.0 cm)
必要な電源	ATX 24ピン + ATX 4ピン 12Vコネクタ
推定重量	0.5 kg（マザーボード本体）
セキュリティ	CMOSジャンパ、ケース侵入検知、TPMサポート
メンテナンス	乾いた糸くずの出ない布で拭く；湿気や化学薬品を避ける
修理可能性	部品とマニュアルはMSIウェブサイトで入手可能；不良の場合は交換ボード
一般情報	Windows XP対応（IDEモード必要）；高度なオプションを備えたBIOS；マニュアルは複数言語で提供

よくある質問 - C847IS-P33, C847MS-E33 MSI

このマザーボードにメモリモジュールを取り付けるには？

DIMMスロットの両側のクリップを開いてロックを解除します。モジュールを垂直に挿入し、切り欠きを合わせます。クリップがかちっと閉まるまでしっかり押し込みます。カチッという音がします。デュアルチャンネルモードでは、同じタイプと容量のモジュールを同じ色のスロットに2枚取り付けます。

CMOSをクリアしてBIOSをリセットするには？

コンピュータの電源を切ります。JBAT1ジャンパを'保持'位置から'消去'位置に数秒間移動し、その後元の位置に戻します。システムの電源が入った状態でCMOSをクリアしないでください。

C847IS-P33マザーボードはどのプロセッサをサポートしていますか？

C847IS-P33モデルは、1.1GHzのデュアルコアIntel Celeron 847プロセッサを搭載しています。C807IS-P33モデルは、1.5GHzのシングルコアIntel Celeron 807を搭載しています。両方ともIntel NM70チップセットを使用しています。

このマザーボードにWindows XPをインストールするには？

Windows XPをインストールするには、まずBIOSを設定します：Advanced > SATA Modeに移動し、IDE（AHCIではなく）に設定します。その後、保存して再起動します。通常通りインストールを進めます。インストール後、必要に応じてAHCIモードに切り替えることができます。

ドライバとBIOSアップデートはどこで入手できますか？

ドライバとBIOSはMSI公式サイトhttp://www.msi.com/service/test-reportまたはモデルのサポートページからダウンロードできます。BIOS内のM-Flashユーティリティを使用してファームウェアを更新してください。

フロントパネル（ボタンとLED）の接続方法は？

マザーボード上のJFP1コネクタを使用します。電源ボタン、リセットボタン、電源LED、HDD LEDのケーブルを正しく接続するには、マニュアルの図を参照してください。ピン配置はIntelフロントパネルI/O設計に準拠しています。

起動時に画面が真っ暗な場合はどうすればいいですか？

まず、すべての電源ケーブル（24ピンおよび4ピン）が正しく接続されているか確認してください。メモリが正しく取り付けられていることを確認します。問題が解決しない場合は、CMOSをクリアし（質問2参照）、またはメモリモジュールを1枚だけにしてテストしてください。また、モニターがVGAまたはDVI-D出力に接続されているか確認してください。

このマザーボードはメモリのデュアルチャンネルをサポートしていますか？

はい、デュアルチャンネルモードをサポートしています。有効にするには、同じ容量、周波数、タイミングの同一メモリモジュールを2枚、両方のDIMMスロットに取り付けます。BIOSが自動的にデュアルチャンネルモードを検出します。

SATAディスクでAHCIモードを有効にするには？

起動時にDelキーを押してBIOSに入ります。Advanced > SATA Modeに移動し、AHCIを選択します。保存して再起動します。Windows XPではIDEモードが必要なことに注意してください。Windows 7以降ではAHCIが推奨されます。インストール後にモードを変更すると、システムが起動しなくなる可能性があります。

利用可能なオーディオコネクタは？

このボードには、背面に3つのオーディオジャック（ラインイン、ラインアウト、マイク）と、Intel互換のフロントオーディオコネクタ（JAUD1）があります。8チャンネルサウンドを実現するには、リアスピーカーをフロントパネルに接続する必要があります。

使用説明書 C847IS-P33, C847MS-E33 MSI

この装置は、情報技術装置等電波障害自主規制協議会（VCCI）の基準に基づくクラスB情報技術装置です。この装置が家庭内でラジオやテレビジョン受信機に近接して使用されると、受信障害を引き起こす可能性があります。取扱説明書にしたがって正しい取り扱いをしてください。

韓国警告文

バッテリー情報

欧州連合:

部件名称	有毒有害物质或元素
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr6+)	多溴联苯(PBB)	多溴二苯醚(PBDE)
电池(Battery)	X	○	○	○	○	○
电缆/连接器(Cable/Connector)	X	○	○	○	○	○
机箱/其他(Chassis/Other)	X	○	○	○	○	○
光盘驱动器(如CD、DVD等)(Optical Disk Driver)	X	○	○	○	○	○
硬盘驱动器(Hard Disk Driver)	X	○	○	○	○	○
印刷电路部件(PCAs)*	X	○	○	○	○	○
输出输入设备(I/O Device)(如Mouse,Keyboard等)	X	○	○	○	○	○
液晶显示屏(LCD Panel)	X	X	○	○	○	○
内存条(Memory)	X	○	○	○	○	○
处理器和散热器(Processor and Heatsink)	X	○	○	○	○	○
软件(如CD、DVD等)	○	○	○	○	○	○
电源(Power Supply)	X	○	X	○	○	○
遥控器(Remote Control)	X	○	○	○	○	○
扬声器(Speakers)	X	○	○	○	○	○
电视接收器(TV Turner)	X	○	○	○	○	○
网络摄像头(Web Camera)	X	○	○	○	○	○
无线网卡(Wireless Cards)	X	○	○	○	○	○

はじめに 97 マザーボードの仕様 98 I/Oパネル 99 BIOSの設定 106 WINDOWS XPのインストールの注意事項 108

英語

はじめに

DDR3 1333/1066 DRAM リソースの2つの目的 DDR3 DIMMs 応用。 - 卸部対陣モードストOWN

LAN

Realtek® RTL8111E 用のLAN 10/100/1000 サブネット

0

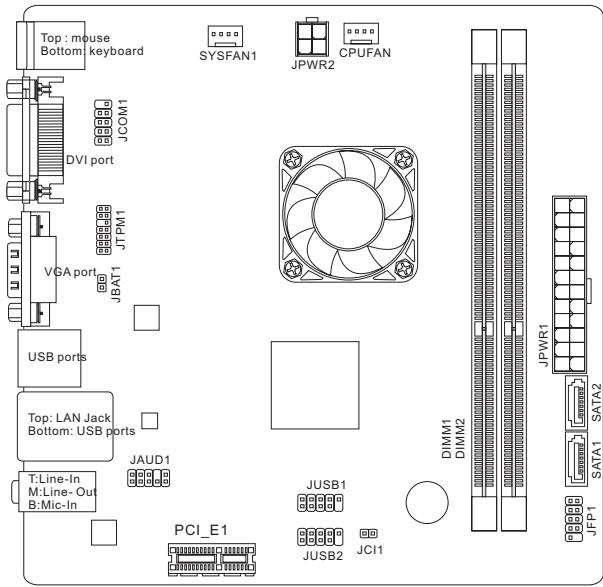

JUSB1,JUSB2:USB2.0コネクタ

i から 装入の USB SD, 目下将要插入此串。MP3 普通读, 元器件、光盘等都与它在同

JAUD1：前面パネルオーディオコネクタ

JUSB1、JUSB2：USB2.0拡張インターフェース

JUSB1、JUSB2：USB2.0拡張コネクタ

この度はC847IS-P33/C807IS-P33シリーズ(MS-7836 v1.x) Mini-ITXマザーボードをお買い上げいただき、誠にありがとうございます。C847IS-P33/C807IS-P33シリーズはIntel® Celeron 847/807プロセッサーとIntel® NM70チップセットを搭載し、BOX PCに対応した高性能・省エネルギーなプラットフォームを構築することができます。

マザーボードの仕様

DDR3-DIMMスロット2本搭載、DDR3 1333/1066 DRAMをサポート、最大16GB搭載可能 - デュアルチャンネルメモリアクセス対応

LAN

Realtek®RTL8111E LAN 10/100/1000ギガビットイーサネットをサポート

オーディオ

Realtek® ALC887に統合されたHDオーディオ

SATA

Intel®NM70によるSATA 3Gb/sポート1基搭載 Intel®NM70によるSATA 6Gb/sポート1基搭載

夕一云伊

I/O八芯儿

-PS/2カード×1 - PS/2マウス×1 - USB 2.0ポート×4 - LANポート×1 - VGAポート×1 - DVI-Dポート×1 オーディオポート×3

オーディオポート

• USB 2.0 コネクタ×2
• フロントパネルオーディオコネクタ×1 -TPMヘッダ×1
• 1
• イス開放 セブンタ×1

S□

PCIe 2.0 x1スロット×1

寸法

• Mini-ITX (17.0 cm × 17.0 cm)

取付穴

4穴

10八千军

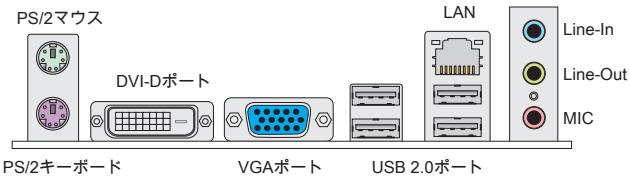

リアパネルの構成は以下の通りです。

注意

8千专名儿音響的たてに、7番目和8番目の千专名は必すフロINTバ彣ルが出力cakeくてkg。

最新のメモリ対応状況については、下記Webサイトをご参照ください。

http://www.msi.com/service/test-report

製品について詳しい情報をお求めの場合は、弊社のWebサイトを参照してください。http://www.msi.com/index.php

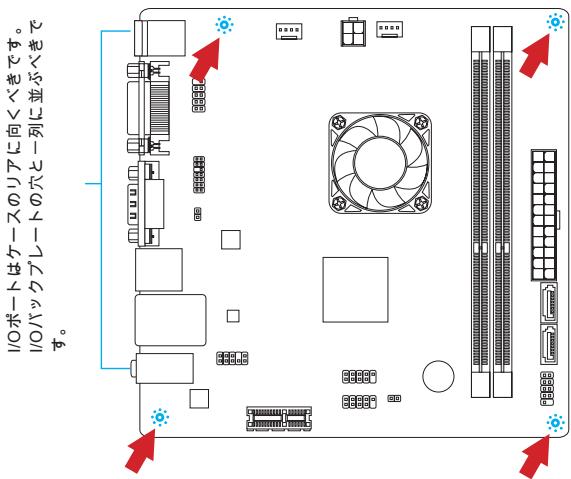

取付穴

マザーボードをインストールする時、最初にマザーボードに必要な取付け用スタンドオフはケース内の取付プレートにインストールしてください。ケース同梱のI/Oパネルプレートはマザーボード同梱のI/Oパネルプレートに取り替えます。I/Oパネルプレートはネジを使用して、簡単にケースに取り付けることができます。取付プレートのスタンドオフはマザーボードとケースを整列させて、ケースと共に提供されるネジでマザーボードを固定します。ケース穴の位置が以下のように表示されます。詳細についてはケース同梱のマニュアルを参照してください。

注意

• マザーボードは平面に設置して、不要な破片の発生を防止します。
• マザーボードの損害を防止するために、マザーボードの回路とケースの間の接触はケースに取り付けた不要なスタンドオフが禁止されます。
• トルクを引き起こす恐れがあるために、マザーボード/ケースの内に金属のトルクを取り付けないことを確認してください。

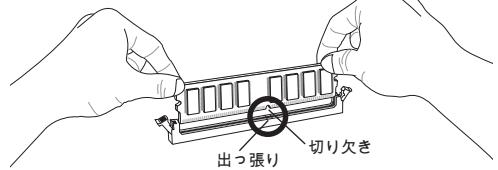

メモリモジュールの装着

1. メモリモジュール中央付近は左右対称の場所に切り欠きが1つ所設けられています。この切り欠きにより、向きを間違えないように作られています。
2. DIMMメモリモジュールをDIMMスロットへ垂直に差し込むと、DIMMスロットの両側にあるメモリモジュール固定ラッチが自動的に閉じ、モジュールを固定します。メモリモジュールはしっかりと装着してください。モジュールの端子部分が見えなくなります。
3. 電源投入前に、本体の両側にある固定用のラッチが正しく固定されていることを確認してください。

注意

• ニュートラル・チフルルアクセスを有効にするには、同一のメモリを装着してください。
• インストールを制限された命に、インストールの手順に従ってください。先にメモリモジュール、その後にグラフィックスカードです。取り外す時、必要ならグラフィックスカードは外してください。

JPWR1: ATX 24ピン電源コネクタ

ATX電源24ピン

JPWR2: ATX 4ピン電源コネクタ

12Vの電源コネクタは、CPUに電源を供給します。

注意

本製品を動作させるには、上記のコネクタを正しく接続してください。

CPUFAN, SYSFAN1: ファン電源コネクタ

ファン電源コネクタは+12Vの冷却ファンをサポートします。本製品にはスマートファンコントロール機能が搭載されており、CPUファンコントロールを利用するために、スピードセンサー付きの、特に設計されたファンを使用してください。必ず推奨のファンを接続してください。一部のスマートファンがマザーボードに接続されます。その代わりに、直接電源に接続しないでください。

CPUFAN

SYSFAN1

SATA1~2: SATAコネクタ

このコネクタは高速シリアルATAインターフェイスです。このコネクタに、シリアルATAデバイスを接続することができます。シリアルATAデバイスは、ハードディスク(HDD)、フラッシュメモリデバイス(SSD)と光学ドライブ(CD/DVD/Blu-Ray)を含みます。

SATA1 (6Gb/s、Intel® NM70による)

SATA2 (3Gb/s、Intel® NM70による)

注意

シリアルATAケーブルは絶対に90度以上に折り曲げないでください。データ転送に障害を起こす可能性があります。SATAケーブルの両端は同一です。しかし、スペースの節約のために、平らな広コネクタを使用することをお勧めします。

JFP1: フロントパネルコネクタ

本製品には、フロントパネルスイッチやLEDを対象とした電子的接続用に、二つのフロントパネルコネクタが用意されています。JFP1はインテルのフロントパネル接続デバイスに準拠しています。

JCOM1: フロントパネルコネクタ

16550A UARTを採用し、16バイトのFIFOバッファでデータ転送を行います。このコネクタはシリアルポートを他のシリアルポートに接続するために使用されます。

JUSB1, JUSB2: USB 2.0拡張コネクタ

このコネクタはIntel® I/O Connectivity Design Guideに準拠し、USB HDD、デジタルカメラ、MP3プレーヤー、プリンタ、モデム、その他の高速USBインターフェース周辺機器へ接続することができます。

JAUD1: オーディオコネクタ

フロントパネルオーディオコネクタをHDDに使用する場合、フロントパネルからのオーディオ出力が可能になります。ピン配列はインテルのフロントパネルオーディオ接続設計ガイドに準拠しています。

JCI1: ケース開放センサーコネクタ

このコネクタはケーススイッチに接続します。ケースが開けられると、ケース開放センサーはシャーシに取り付けられ、システムはこの状態を記録し、警告メッセージを画面に表示します。この警告メッセージを消去するには、BIOS画面を開いてメッセージを消去します。

JTPM1: TPMモジュールコネクタ

このコネクタはTPM(Trusted Platform Module)のモジュールを接続します。詳細についてはTPMモジュールのマニュアルを参照してください。

JBAT1: リアCMOSジャンパ

本製品にはBIOSの設定情報を保持するためのCMOSメモリを搭載しています。搭載されたボタン電池から電力を供給して情報を保持します。そのCMOSメモリに記憶されたデバイス情報によって、OSを迅速に起動することが可能です。CMOS設定をクリアしたい場合は、このジャンパを押してください。

データを保存

データをクリア

注意

システムがオフの間に、このジャンパをショートするとCMOS RAMをクリアします。その際、ジャンパを開いてください。マザーボードの破損や火災などの危険を避けるため、ご注意ください。

PCIeスロット

PCIeスロット

PCIe 2.0 x1 スロット

システム起動時、POST(Power On Self Test)過程に入ります。下記のメッセージが画面に表示されます。DELキーを押すと設定画面に入ります。

Press DEL to enter Setup Menu

(DELを押して設定画面を表示)

DELを押す前にそのメッセージが消えてしまった場合、電源を再投入するか、Ctrl+Alt+Delを押してシステムを再起動してください。

X2181

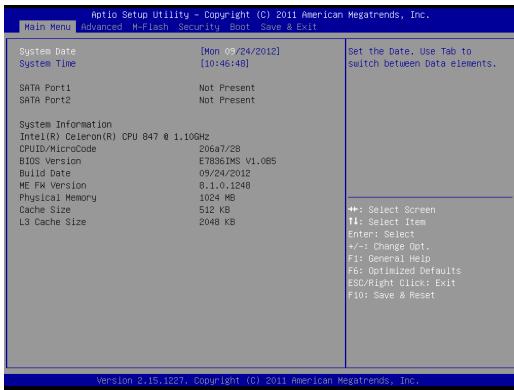

メインメニュー

日付/時刻など、システムの基本設定を行います。

詳細

拡張BIOS機能の設定を行います。

M-Flash

USBメモリドライブを使ったBIOS更新を行う際に使用します。(FAT/FAT32フォーマットのみ)。

セキュリティ

管理者パスワードやユーザーパスワードの設定などを行います。

起動

システム起動デバイスの優先順位を設定します。

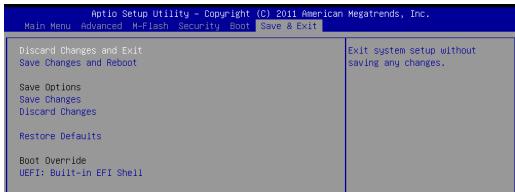

保存して終了

BIOS設定値を保存するか、工場出荷時の設定に戻し、変更の設定値を保存して終了します。

保存して終了

変更した設定値を保存して、システムを再起動します。

変更を保存

変更した設定値を保存します。

変更を破棄

変更した設定値を保存しません。

デフォルトに戻す

工場出荷時の設定に戻します。

= = ブートオーバーライド = =

Windows XPのインストールの注意事項

この章では、IDEモードでのWindows XPのインストールに関する注意事項を解説します。

IDEモードでのWindows XPのインストール

AHCIモードはストレージデバイスへのインストールをサポートしていません。Windows XPをインストールする際に、エラーが発生し、その問題に遭遇する可能性があります。その場合は、Windows XPをOSとしてインストールするために、以下のようにBIOS項目を変更してください。

1. BIOS SETUP章を参照してBIOSを開きます。
2. Advanced → SATAを選択します。
3. SATAモードをIDEモードに設定します。
4. Save & Exit → Save Changesの順序で進みます。その後、再起動します。
5. Windows XPのOSをインストールし、リフローする。
