C847IS-P33, C847MS-E33 - 主板 MSI - 免费用户手册

产品类型	Mini-ITX主板
品牌	微星（MSI）
型号	C847IS-P33, C847MS-E33（系列MS-7836 v1.x）
集成处理器	Intel Celeron 847（双核，1.1 GHz）用于C847IS-P33；Intel Celeron 807（单核，1.5 GHz）用于C807IS-P33
芯片组	Intel NM70
支持内存	2个DDR3 DIMM插槽，最大16GB，DDR3 1333/1066，双通道
局域网	Realtek RTL8111E，10/100/1000 Mbps
音频	Realtek ALC887，HD音频，3个音频插孔
SATA存储	1个SATA 6 Gb/s，1个SATA 3 Gb/s
后部面板接口	1x PS/2键盘，1x PS/2鼠标，4x USB 2.0，1x RJ45，1x VGA，1x DVI-D，3x音频
内置接口	2x USB 2.0，1x前置音频，1x TPM，1x机箱入侵检测
扩展插槽	1x PCIe 2.0 x1
规格	Mini-ITX（17.0 cm × 17.0 cm）
所需电源	ATX 24针 + ATX 4针 12V 连接器
预估重量	0.5千克（仅主板）
安全性	CMOS跳线，机箱入侵检测，支持TPM
维护	使用干燥无绒布清洁；避免潮湿和化学品
可维修性	备件和文档可在微星官网获取；如有故障可更换主板
通用信息	兼容Windows XP（需IDE模式）；BIOS带高级选项；说明书支持多语言

常见问题 - C847IS-P33, C847MS-E33 MSI

如何在这块主板上安装内存模块？

解锁DIMM插槽，向两侧推开卡扣。垂直插入内存条，对齐缺口。用力推入直至卡扣发出咔嗒声合上。如需双通道模式，请在相同颜色的插槽中安装两个相同类型和容量的内存条。

如何清除CMOS以重置BIOS？

关闭计算机电源。将JBAT1跳线从“保持”位置移至“清除”位置几秒钟，然后移回原位。避免在系统通电时清除CMOS。

C847IS-P33主板支持哪些处理器？

C847IS-P33型号集成了Intel Celeron 847双核处理器，主频1.1 GHz。C807IS-P33型号集成了Intel Celeron 807单核处理器，主频1.5 GHz。两者均采用Intel NM70芯片组。

如何在这块主板上安装Windows XP？

要安装Windows XP，需先配置BIOS：进入Advanced > SATA Mode，设置为IDE（而非AHCI）。然后保存并重启。正常进行安装。安装后如有需要可切换至AHCI模式。

哪里可以找到驱动程序和BIOS更新？

您可以在微星官网下载驱动和BIOS：http://www.msi.com/service/test-report或对应型号的支持页面。使用BIOS中的M-Flash工具更新固件。

如何连接前面板（按钮和LED）？

使用主板上的JFP1接口。参考说明书中的示意图正确连接电源按钮、复位按钮、电源LED和硬盘LED的线缆。针脚定义遵循Intel前面板I/O设计。

启动时屏幕黑屏怎么办？

首先检查所有电源线（24针和4针）是否插好。确保内存正确安装。如果问题依旧，清除CMOS（见问题2）或仅用一根内存条测试。同时检查显示器是否连接到VGA或DVI-D输出。

这块主板支持内存双通道吗？

是的，支持双通道模式。要启用，请在两个DIMM插槽中安装两根相同的内存条（相同容量、频率和时序）。BIOS会自动检测双通道模式。

如何为SATA硬盘启用AHCI模式？

启动时按Delete进入BIOS。转到Advanced > SATA Mode，选择AHCI。保存并重启。注意：Windows XP需要IDE模式；Windows 7及更高版本推荐AHCI。安装后更改模式可能导致系统无法启动。

可用的音频接口有哪些？

主板后部有三个音频插孔（线路输入、线路输出、麦克风），还有一个前置音频接口JAUD1（兼容Intel）。要获得8声道音频，后置音箱需连接至前面板。

用户手册 C847IS-P33, C847MS-E33 MSI

經型式認證合格之低功率射頻電纜，非經許可，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。

低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。前項合法通信，指依電信法規定作電之無線電通信。低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。

警告使用者：這是甲類資訊產品，在居住的環境中使用時，可能會造成無線電干擾，在這種情況下，使用者會被要求採取某些適當的對策。

日本VCCI B級聲明

B級信息技術設備

根据中国《电子信息产品污染控制管理办法》

1. *印刷电话部件包括所有印刷电路板(PCB)及其离散组件、IC。 2.上述有毒有害物质或元素清单会依产品出货现况之部件差异而有所增减。
2. ○：表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T11363-2006标准规定的限量要求下。
3. ×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规定的限量要求，但符合EU RoHS要求。
4. 本产品在中国销售之电子讯息产品都必须遵守中国《电子信息产品污染控制要求》标准贴上环保使用期限EPUP（Environmental Protection Use Period）标签。
5. 本产品使用之环保使用期限EPUP卷标符合中国《电子信息产品环保期限使用通则》(SJ/Z11388-2009)标示之要求（请参考下图EPUP卷标图标实例，标示内部之编号适用于各指定产品。）

英文

简介 73 规格 74 后置面板 75 BIOS设置 82 安装WINDOWS XP注释 84

繁體中文 85

简介 85 规格 86 背板 87 BIOS 设定 94 安装WINDOWS XP须知 96

Intel® Celeron 847/1.1 GHz/蓝牙谷歌Android手机版系统(C847IS-P33) Intel® Celeron 807/1.5 GHz/ 髾門格司安元扎式（C807IS-P33）

叁

Intel®NM70

Jrto

• ト
• USB2.0 账户卡 2 册
• 从前那片儿上 -TPM多普勒图1个
• 1
• 1

合昊

PCIe2.0x1告吴1个

吾默

• Mini-ITX (17.0 cm × 17.0 cm)

注：测试报告请参阅 http://www.msi.com/service/test-report

1. DIMM 插槽可能因安装不当而损坏，请小心操作。
2. 返去的目录是 DMM 服务器上所有文件的目录。

音义

JPWR1:ATX24PIN接口

1. ATX 24 前
2. ATX 24 前
3. ATX 24 前
4. ATX 24 前
5. ATX 24 前
6. ATX 24 前

JPWR2:ATX4PIN端子封装电路

此接口用于CPU 12V供电，请正确连接。

责

版本原版的下载地址为：http://www.sis.com.cn/，如欲下载，请在下载后及时登录。

CPUFAN

SYSFAN1

SATA1~2: SATA 3000

SATA接口用于连接SATA设备。SATA接口是SATA控制器的接口，用于连接硬盘驱动器（HDD）、固态驱动器（SSD）和光盘驱动器（CD/DVD/蓝光驱动器）。

SATA1 (Intel® NM70或6Gb/s)

SATA2 (Intel® NM70或3Gb/s)

音频

*SATA供电接口为90度弯式连接器，其理，武万，中合电电台，合电电电 * SATA KIeIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJ

JFP1: 前面板

1. 它用脚本可以使用其脚本脚本的“Show”按钮，如图 3-2 所示。
2. 它用脚本可以使用其脚本脚本的“Connectivity Design Guide 端子连接”按钮，如图 3-2 所示。

JCOM1: 串口连接器

1 其可调调器来音响通过耦合器调试的最简版，也可通过调音器完成调音。

JCI1: 新时生成的可调代码

iKunTnTBe TseSicHtStWtKcIeBdEaeJEnCefllnD. KcFTeTKeIISGafReLNeTg 义，SsTtHfEeKuNtSeHbEeHcFyHtNa. SsTcEeIeIeEeEeHtQHcFmEe HcEeRtJIePteHtAeHtHaHtTa.

JTPM1:TPM多普勒调制器

它可能调用的是壳登录TPM（可信平台模块）模块，并连接到URL。当该值为true时，所有安装都通过TPM版本安装。

JBAT1：CMOS跳线

登录成功后，将返回一个空值，如果成功，则会返回一个空值。

登录成功后，将返回一个空值；如果成功，则会返回一个空值。

登录成功后，将返回一个空值，如果成功，则会返回一个空值。

登录成功后，将返回一个空值；如果成功，则会返回一个空值。

登录成功后，将返回一个空值，如果成功，则会返回一个空值。

登录成功后，将返回一个空值；如果成功，则会在屏幕上显示成功信息。 ``` 登录成功后，将返回一个空值；如果成功，则会在屏幕上显示失败信息。

主菜单

高级

M-Flash

安全

此法则可用来在使用时，将一个或多个对象的值赋给该对象。

保存更改

此法取自《论语》：“吾子以吾子而食，不食者无以为食。”

放弃更改

i

恢复默认设置

i

启动覆盖

WINDOWS XP 电脑图标

IE下部表達器是IDE主向量或WindowsXP的通信端口。

IDE 亚马逊 Windows XP 佳佳

Windows XP 专属卡将无法使用，而从菜单中选择“开始”选项卡，如图10-2所示。

1. BIOS SETUP 脚本将自动加载BIOS设置。
2. 高级 → SATA 03D 射线扫描仪
3. Save & Exit 等都可以用来防止安全性问题的产生，但不要使用。
4. Windows XP 阅读器的使用

感谢您购买了 C847IS-P33/ C807IS-P33 系列 (MS-7836 v1.x) Mini-ITX 主板。C847IS-P33/ C807IS-P33 系列是基于 Intel® Celeron 847/807 处理器和 Intel® NM70 芯片组为优化系统性能而设计的。C847IS-P33/ C807IS-P33 系列为台式机提供了高性能和节能的解决方案。

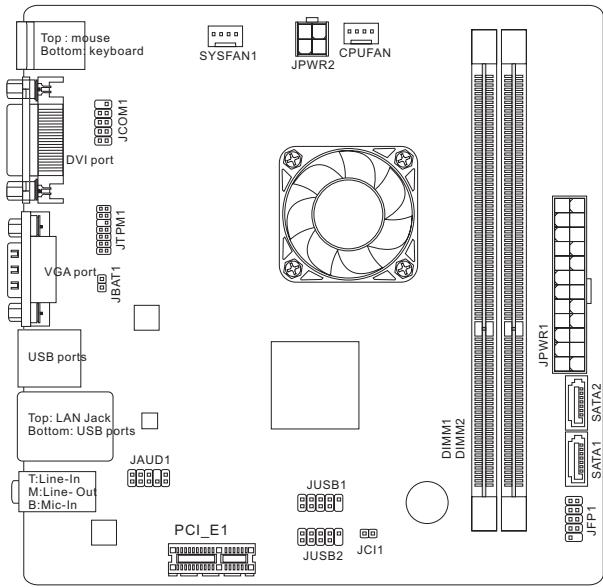

布局

规格

处理器支持

支持Intel®Celeron847/1.1GHz/双核处理器(C847IS-P33) 支持Intel®Celeron807/1.5GHz/单核处理器(C807IS-P33)

芯片组

Intel®NM70芯片组

内存支持

2条DDR3 DIMM支持DDR3-1333/1066 DRAM（最高达16GB） 支持双通道模式

LAN

通过Realtek®8111E支持LAN10/100/1000

Audio

为集成的Realtek®ALC887高清音频编解码器

SATA

通过Intel®NM70支持1个SATA3Gb/s端口 通过Intel®NM70支持1个SATA6Gb/s端口

接口和按键

后置板载

• 1个PS/2鼠标端口
• 1个PS/2键盘端口 -4个USB2.0端口 -1个LAN端口 -1个VGA端口 -1个DVI-D端口 -3个音频端口

板载周边接口

• 2个USB2.0接口
• 1个前置面板音频接口
• 1个TPM模组接口
• 1个串行端口接口 -1个机箱入侵检测接口

插槽

1个PCIe2.0x1插槽

出厂规格

• Mini-ITX (17.0 公分 × 17.0 公分)

固定螺孔

4个固定螺孔

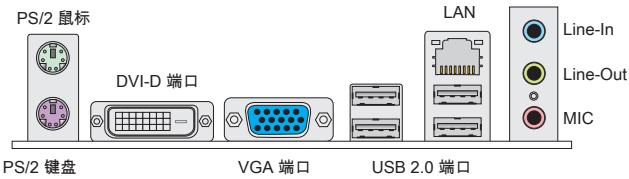

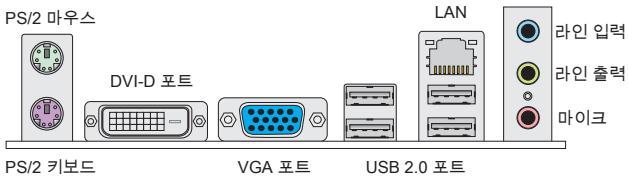

后置面板

后置面板提供了以下接口：

注意

为了达到8声道音效，第7和第8声道必须从前置面板输出。

要了解更多模组兼容性问题信息，请登录

http://www.msi.com/service/test-report

如果您需要购买配件，并要求零件号码，您可以搜索该产品的网页来获得详细说明。网址如下：

http://www.msi.com/index.php

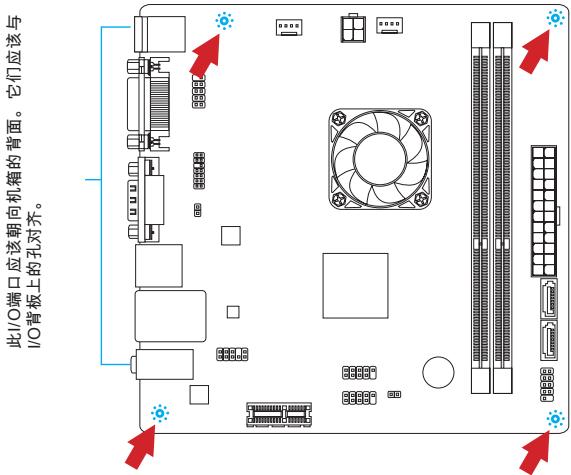

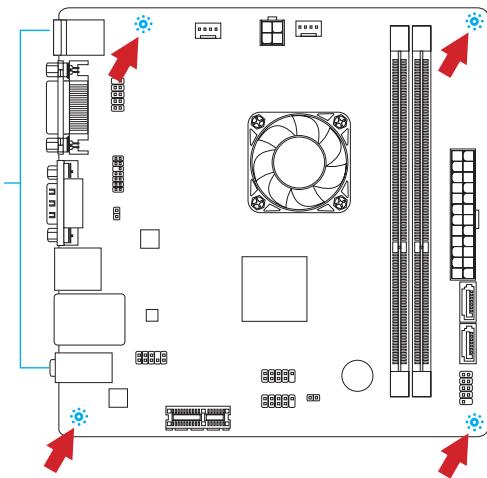

螺丝孔

当安装主板时，首先必须将主机板固定在机壳底座。如果机箱壳内带有一个I/O后背板，请替换成主板包装里带有的I/O后档板。不需要任何螺丝，此后挡板将轻松的卡在机箱上。调整主板上安装板的固定底座并且用机箱提供的螺丝固定好主板。主板上的螺丝孔位置显示如下，更多信息请参阅机箱内附带的手册。

注意

• 安装的主板放在一个平坦的表面上以避免没必要的破碎。
• 为了防止损坏主板，禁止任何的主板电线与机箱之间相连，除了必要的固定螺丝柱外。
• 请确认，没有任何金属组件放入主板或机箱里面，否则放入的金属组件可能造成主板短路。

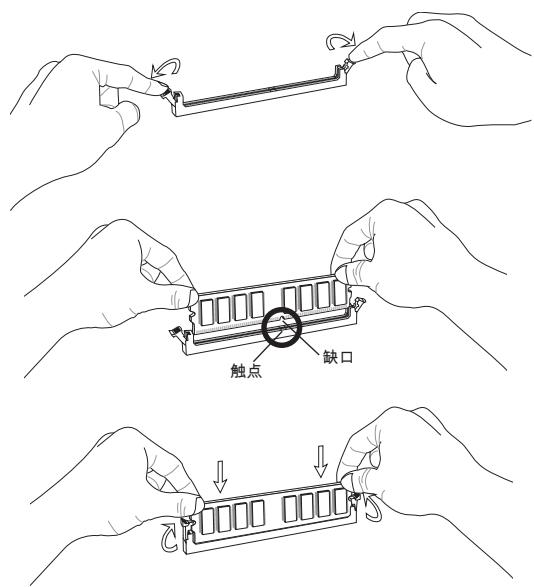

安装内存模组

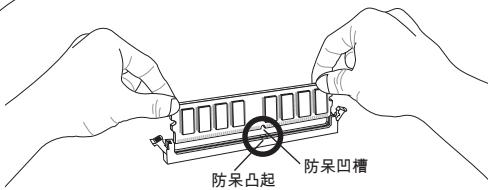

1. 推开装配夹打开内存插槽，把内存垂直插入插槽中。内存底部上有一个非在正中心的糟口，它只允许内存以正确方式安装到插槽中。
2. 将内存模组用力推入内存插槽中，当内存模组被放入正确的位置时，内存插槽上的塑料夹将自动关闭并将听到“咔嗒”一声。
3. 手动检查内存模块是否由内存槽孔夹完全锁定。

注意

• 为了确保系统稳定性，在双通道模式下一定要使用同类型同密度的内存模块。 由于硬件限制，您应该按照安装程序操作：第一安装内存模块，然后显卡。如有必要卸载时，首先移除显卡。

JPWR1:ATX24-Pin电源接口

此接口可连接ATX 24-Pin电源适配器。在与ATX 24-Pin电源适配器相连时，将电源适配器与接口对齐并牢固将电源线插置接口中。如果正确安装，电源线上的弹夹将卡住主板的电源接口。

JPWR2:ATX4-Pin电源接口

此12V电源接口用于为CPU供电。

注意

确认所有接口连接到合适的ATX电源以保证主板的稳定运行。

CPUFAN, SYSFAN1: 风扇电源接口

风扇电源接口支持 +12V 的系统散热风扇。如果您的主机板有集成系统硬件监控芯片，您必须使用一个特别设计支持风扇速度侦测的风扇方可使用CPU风扇控制功能。请记住连接所有的系统风扇，一些系统风扇可能无法连接到主板上，您可以直接连接到电源上。系统风扇可以插入到任何可用的系统风扇接口上。

CPUFAN

SYSFAN1

SATA1~2:SATA接口

此接口是高速的串行ATA界面端口。每个接口可以连接一个串行ATA设备。串行ATA设备包括硬盘(HDD)，固态硬盘(SSD)，和光盘(CD/DVD/Blu-Ray)。

SATA1 (6Gb/s, 通过 Intel® NM70)

SATA2 (3Gb/s, 通过 Intel® NM70)

注意

• 请勿将串行ATA数据线对折成90度。否则，传输过程中可能会出现数据丢失。
• SATA 线的两端有相同的插口，然而，为了节省空间建议连接扁平接口端在主板上。

JFP1: 前置面板接口

主板提供了两组机箱面板和电源开关、指示灯的连接接口。JFP1 与 Intel 前置 I/O 连接规格兼容。

JCOM1：串行端口接口

此接口是一个 16550A 高速通信端口，支持收发 16 字节 FIFO。您可以连接串行设备。

此接口专为连接高速 USB 外围设备而设计，例如 USB 硬盘、数码相机、MP3 播放器、打印机、调制解调器等。

JAUD1：前置面板音频接口

此接口可连接前置面板音频，符合 Intel® 前置面板 I/O 连接设计手册。

JCI1：机箱入侵开关接口

此接头与机箱开关相连。如果机箱被打开，此接头会短接，系统会记录此状态，并在屏幕上显示警告信息。要消除此警告，您必须进入 BIOS 设置工具清除记录。

JTPM1：TPM 模块接口

此接口连接 TPM（安全平台模块）模块（选配）。请参考 TPM 安全平台手册以获取更多细节和用法。

JBAT1：清除 CMOS 跳线

主板上设有 CMOS RAM，其中保存的系统配置数据由外置电池维持。通过 CMOS RAM，系统在每次启动时可自动引导进入操作系统。如果您想清除系统配置数据，请设置跳线以清除 CMOS RAM。

保存数据

清除数据

注意

当系统关闭时，您可以通过短接跳线来清除 CMOS RAM。之后，打开跳线。避免在系统开机时清除 CMOS RAM，否则主板容易损坏。

PCIe插槽

此PCIe插槽支持符合PCIe界面的扩展卡。

PCIe 2.0 x1 插槽

计算机加电后，系统将会开始POST（加电自检）过程。当屏幕上出现以下信息时，按<Del>键即可进入设定程序。

Press DEL to enter Setup Menu

（按DEL进入设定）

如果此信息在您做出反应前就消失了，而您仍需要进入Setup，请关机后再开机或按机箱上RESET键重新启动您的系统。您也可以同时按下<Ctrl>、<Alt>和<Delete>键来重新启动您的系统。

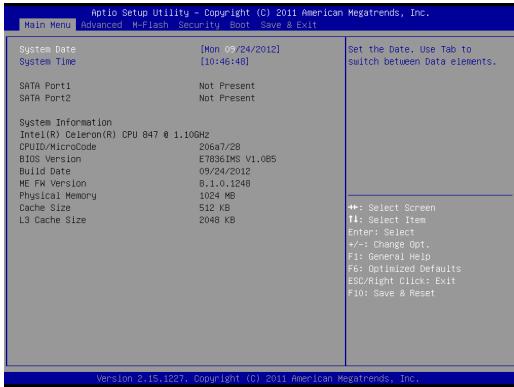

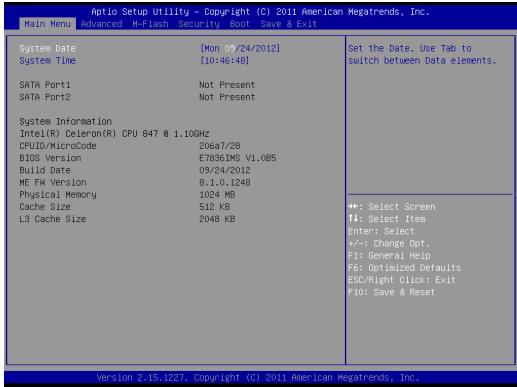

菜单栏

Main Menu

使用此菜单来提供系统基本配置，例如时间、日期等。

Advanced

使用此菜单来设置BIOS特别增强特性的选项。

M-Flash

使用此菜单可以从存储装置读取或刷新BIOS（仅支持FAT/FAT32装置）。

安全

使用此菜单可以设置管理员和用户密码。

启动

使用此菜单来指定设备的启动顺序。

保存并退出

此菜单允许你加载BIOS默认值或工厂默认值，并保存更改或不保存更改后退出。

保存并退出

Main Menu Advanced H-Flash Security, Boot Save & Exit
Discard Changes and Exit Save Changes and Reboot Save Options Save Changes Discard Changes Restore Defaults Boot Override UEFI: Built-In EFI Shell	Exit systen setup without saving any changes.

使用此选项来加载BIOS厂商默认优化值。

引导重载

已安装的存储设备将出现在此菜单中，你可以选择其中一个作为启动设备。

安装Windows XP注释

此部分将描述在IDE模式下如何安装Windows XP。

在IDE模式下安装Windows XP

在安装Windows XP时，您将失败并遭遇蓝屏，因为它本身并不支持在AHCI模式下的存储设备上安装。如果您仍然想安装Windows XP作为操作系统，请按以下步骤改变BIOS选项。

1. 参照BIOS SETUP章节进入BIOS。
2. 找到 Advanced → SATA Mode。
3. 设置此项为IDE模式。
4. 选择 Save & Exit → Save Changes and Reboot。
5. 安装 Windows XP 操作系统。

繁体中文

简介

感谢您购买C847IS-P33/C807IS-P33系列(MS-7836 v1.x)Mini-ITX主板。本系列主板搭载Intel® Celeron 847/807处理器及Intel® NM70芯片组，呈现给您高效能及节能的BOXPC解决方案。

主板配置图

规格

支持处理器

Intel® Celeron 847/1.1 GHz/双核心处理器 (C847IS-P33) Intel® Celeron 807/1.5 GHz/单核心处理器 (C807IS-P33)

芯片组

Intel® NM70芯片组

支持内存

2条DDR3 DIMMs支持DDR3 1333/1066 DRAM(支持总和最高16GB) 支持双通道模式

局域网

由Realtek® 8111E芯片支持10/100/1000 Mbps快速以太网

音频

由Realtek® ALC887芯片集成

SATA

1个SATA 3Gb/s接口，由Intel® NM70支持；1个SATA 6Gb/s接口，由Intel® NM70支持

接口

背板

• 1个PS/2键盘接口
• 1个PS/2鼠标接口
• 4个USB 2.0接口
• 1个网络接口
• 1个VGA接口
• 1个DVI-D接口
• 3个音频接口

內建接頭

• 2個USB2.0接頭
• 1個音效接頭
• 1個TPM模組接頭 -1個序列接頭 -1個機殼開啟接頭

插槽

■ Mini-ITX（17.0公分×17.0公分）

裝機

4個裝機孔

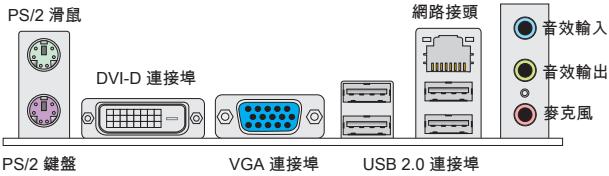

背板

主機板的背板提供下列接頭：

注意事項

為達到8聲道音效，第7及第8聲道須由前端輸出。

如需更多關於相容元件的訊息，請至微星科技網站

http://www.msi.com/service/test-report

如須了解附件之型號以便進行選購，請至以下網頁依產品名稱搜尋：

http://tw.msi.com

安装孔

安装主板时，请先将主板固定在机箱的支撑固定板上。若机箱附有背板，请以主板包装内附的背板取代机箱那片。背板不需螺丝即可卡进机箱。将六角螺柱对准主板上的安装孔，并以机箱所附的螺丝固定。主板上的安装孔如下图所示。欲知更多详情，请参阅机箱的使用手册。

一

注意事项

• 请将主板放在平坦的桌面安装。
• 主板电路及机箱间严禁任何碰触，禁止锁上非必要的六角螺柱，以免主板受损。
• 为避免主板短路，请确认主板上或机箱内均无松脱的金属零件。

安装内存模块

1.将内存两侧的卡杆往外推，松开内存插槽。将内存模块垂直插入插槽。内存模块底部有个防呆凹槽，只能以一种方向安装到插槽。 2. 将内存模块稳固地插入插槽内。安装无误的话，两侧的卡榫自动扣上后会发出声响。 3. 手动检查内存模块是否已固定好。

注意事项

• 要使用双通道模式，请确认已於不同通道的内存插槽，安装同密度容量及同厂牌的内存。
• 因芯片限制关系，请以先内存模块，再显示卡的顺序安装；移除则反之。

JPWR1：ATX24-Pin电源接头

本接头用来接ATX24-pin电源供应器。连接ATX24-pin电源时，请确认电源接头插入的方向正确且对准脚位，再将电源接头紧密地压入接头内。压入方向正确的话，电源排线应会扣住主板的电源接头。

JPWR2：ATX 4-Pin 电源接头

本 12V 电源接头供 CPU 使用。

注意事项

确认接头均已连接到所属的 ATX 电源供应器，以确保主板稳定运作。

CPUFAN, SYSFAN1：风扇电源接头

这些风扇电源接头支持 +12V 散热风扇。如主板内置系统硬件监控器芯片组，需使用包含速度感应器设计的风扇才能使用 CPU 风扇控制功能。务必将所有风扇都接上风扇电源接头。系统风扇可连接至任一个系统风扇电源接头。如系统风扇较多，而主板的电源接头不足，则请将风扇电源线直接连接到电源供应器。

CPUFAN

SYSFAN1

SATA1~2：SATA 接头

本接头为高速 SATA 接口，可各接一台 SATA 设备。SATA 设备包括硬盘 (HDD)、固态硬盘 (SSD) 以及光驱 (CD/DVD/Blu-Ray)。

SATA1 (6Gb/s，由 Intel® NM70 支持)

SATA2 (3Gb/s，由 Intel® NM70 支持)

注意事项

• 请勿折叠 SATA 排线超过 90 度，以免传输数据时产生错误。
• SATA 排线两端接头外观相似。建议将平头端接到主板以节省空间。

JFP1：面板接頭

本接頭連接到面板開關及LED指示燈。JFP1的規格符合Intel®面板輸入/輸出連接設計規範。

JCOM1：序列接頭

本接頭是傳送或接收16位元組FIFO的16550A高速通信埠。您可直接接上序列裝置。

本接頭規格符合Intel®面板輸入/輸出連接設計規格，適用於高速USB介面，例如：USB硬碟、數位相機、MP3播放器、印表機、數據機等相關周邊裝置。

JAUD1：音效接頭

本接頭接到面板音效，且規格符合Intel®面板輸入/輸出設計規格。

JCI1：機殼開啟警告開關接頭

本接頭接到機殼開啟開關排線。在機殼被打開時，會啟動機殼開啟機制，系統會記錄該狀態，並於螢幕上顯示警告訊息。請進入BIOS設定程式中清除此紀錄訊息。

JTPM1：TPM模組接頭

本接頭接到選配的可信任安全模組。更多詳情請參閱TPM安全平台使用手冊。

JBAT1：清除CMOS跳線

主機板上有一個CMOS RAM，是利用外接電池來保存系統的設定。CMOS RAM可讓系統在每次開機時，自動啟動作業系統。若要清除系統設定，請使用本跳線。

保留資料

清除資料

注意事项

系统关闭时，将本跳线短路后即可清除CMOS RAM。然后再打开跳线。切记勿在系统开机的状态下清除CMOS RAM，以免主板受损。

PCIe插槽

PCIe插槽支持PCIe接口的扩展卡。

PCIe 2.0 x1 插槽

BIOS 设置

开机后，系统就会开始 POST（开机自检）程序。当下列信息出现在屏幕上时，请按 键，进入设置程序。

Press DEL to enter Setup Menu

若此信息在您反应前就已消失，而您还想要进入设置时，请将系统关闭，再重新启动，或是按 RESET 键。亦可同时按下 、 及 键重新开机。

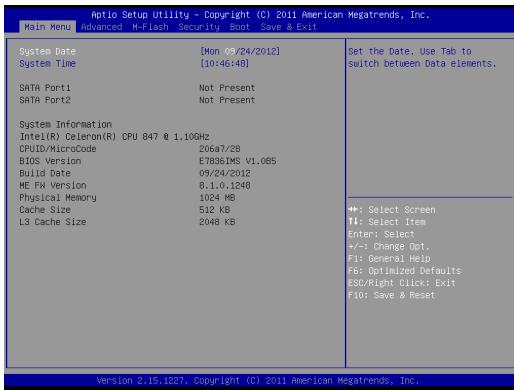

菜单页签

Main Menu

本菜单用以时间、日期等基本系统设置。

Advanced

使用本菜单设置特殊进阶功能选项。

M-Flash

使用本選單由儲存裝置（FAT或FAT32格式）讀取或更新BIOS。

Security

本選單用以設定管理者及使用者密碼。

Boot

本選單用以指定開機裝置順序。

Save & Exit

本選單將BIOS預設值或出廠預設設定載入BIOS後，跳出BIOS設定工具。

Save & Exit

本項用以下載由BIOS廠商所提供最佳的預設值。

= = Boot Override = =

已安裝的儲存裝置會出現在本選單中，您可於其中選定開機裝置。

安裝WINDOWSXP須知

本篇章將說明以IDE模式安裝WindowsXP的方法。

以IDE模式安裝WindowsXP

當您以 AHCI 模式安裝 Windows XP 時，您可能會遇到提示錯誤訊息的藍色畫面，因為 Windows XP 無法原生支援 AHCI 的儲存裝置。如果您還是希望安裝 Windows XP 作業系統，請先依照以下的步驟修改 BIOS 項目。

1. 請參照BIOS設定章節進入BIOS。
2. 到 Advanced → SATA Mode。
3. 將 SATA Mode 設定為 IDE Mode。
4. 到 Save & Exit → Save Changes and Reboot。
5. 再安裝 Windows XP 作業系統。
