C847IS-P33, C847MS-E33 - Материнская плата MSI - Бесплатное руководство пользователя

Тип продукта	Мини-ITX материнская плата
Бренд	MSI
Модель	C847IS-P33, C847MS-E33 (серия MS-7836 v1.x)
Встроенный процессор	Intel Celeron 847 (двухъядерный, 1.1 ГГц) для C847IS-P33; Intel Celeron 807 (одноядерный, 1.5 ГГц) для C807IS-P33
Чипсет	Intel NM70
Поддерживаемая память	2 x DDR3 DIMM, до 16 ГБ, DDR3 1333/1066, двухканальный
LAN	Realtek RTL8111E, 10/100/1000 Мбит/с
Аудио	Realtek ALC887, HD Audio, 3 аудиоразъема
Хранение SATA	1 x SATA 6 Гбит/с, 1 x SATA 3 Гбит/с
Разъемы задней панели	1x PS/2 клавиатура, 1x PS/2 мышь, 4x USB 2.0, 1x RJ45, 1x VGA, 1x DVI-D, 3x аудио
Внутренние разъемы	2x USB 2.0, 1x передняя аудиопанель, 1x TPM, 1x датчик вскрытия корпуса
Слоты расширения	1x PCIe 2.0 x1
Форм-фактор	Mini-ITX (17.0 см × 17.0 см)
Требуемое питание	Разъем ATX 24-pin + ATX 4-pin 12V
Оценочный вес	0.5 кг (только материнская плата)
Безопасность	Перемычка CMOS, датчик вскрытия корпуса, поддержка TPM
Обслуживание	Чистить сухой безворсовой тканью; избегать влаги и химических веществ
Ремонтопригодность	Запасные части и документация доступны на сайте MSI; замена платы при неисправности
Общая информация	Совместимость с Windows XP (требуется режим IDE); BIOS с расширенными опциями; руководство доступно на нескольких языках

Часто задаваемые вопросы - C847IS-P33, C847MS-E33 MSI

Как установить модули памяти на эту материнскую плату?

Откройте слот DIMM, раздвинув боковые защелки. Вставьте модуль вертикально, совместив выемку. Плотно нажмите, пока защелки не закроются со щелчком (щелчок). Для двухканального режима установите два модуля одного типа и объема в слоты одного цвета.

Как очистить CMOS для сброса BIOS?

Выключите компьютер. Переместите перемычку JBAT1 из положения 'Сохранить' в положение 'Очистить' на несколько секунд, затем верните в исходное положение. Не очищайте CMOS при включенной системе.

Какой процессор поддерживается материнской платой C847IS-P33?

Модель C847IS-P33 оснащена двухъядерным процессором Intel Celeron 847 с частотой 1.1 ГГц. Модель C807IS-P33 оснащена одноядерным Intel Celeron 807 с частотой 1.5 ГГц. Обе используют чипсет Intel NM70.

Как установить Windows XP на эту материнскую плату?

Для установки Windows XP сначала настройте BIOS: перейдите в Advanced > SATA Mode и установите IDE (не AHCI). Затем сохраните и перезагрузитесь. Устанавливайте обычным образом. После установки при необходимости можно переключиться в режим AHCI.

Где найти драйверы и обновления BIOS?

Драйверы и BIOS можно загрузить с официального сайта MSI: http://www.msi.com/service/test-report или со страницы поддержки модели. Используйте утилиту M-Flash в BIOS для обновления прошивки.

Как подключить переднюю панель (кнопки и светодиоды)?

Используйте разъем JFP1 на материнской плате. Обратитесь к схеме в руководстве для правильного подключения кабелей кнопки питания, сброса, светодиода питания и светодиода диска. Распиновка соответствует дизайну Intel Front Panel I/O.

Что делать, если экран остается черным при запуске?

Сначала проверьте, что все кабели питания (24-pin и 4-pin) подключены должным образом. Убедитесь, что память установлена правильно. Если проблема не исчезает, очистите CMOS (см. вопрос 2) или протестируйте с одним модулем памяти. Также проверьте, что монитор подключен к выходу VGA или DVI-D.

Поддерживает ли эта материнская плата двухканальный режим памяти?

Да, она поддерживает двухканальный режим. Для активации установите два одинаковых модуля памяти (одинаковая емкость, частота и тайминги) в оба слота DIMM. BIOS автоматически определит двухканальный режим.

Как включить режим AHCI для дисков SATA?

Войдите в BIOS, нажав Del при загрузке. Перейдите в Advanced > SATA Mode и выберите AHCI. Сохраните и перезагрузитесь. Обратите внимание: для Windows XP требуется режим IDE; для Windows 7 и новее рекомендуется AHCI. Если изменить режим после установки, система может не загрузиться.

Какие аудиоразъемы доступны?

Плата имеет три аудиоразъема (линейный вход, линейный выход, микрофон) на задней панели и разъем для передней аудиопанели (JAUD1), совместимый с Intel. Для получения 8-канального звука задние колонки должны быть подключены к передней панели.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ C847IS-P33, C847MS-E33 MSI

Разъём данных с высокой скоростью передачи данных Serial ATA. К этому разъёму можно подключить одно устройство Serial ATA. К устройствам Serial ATA относятся накопители (HD), твердотельные накопители (SSD) и оптические диски (CD/DVD/Blu-Ray).

SATA1 (6 Гбит/с, на основе Intel® NM70)

SATA2 (3 Гбит/с, на основе Intel® NM70)

ВНИМАНИЕ

Пожалуйста, проверьте направление подключения кабеля Serial ATA. В противном случае могут возникнуть потери данных при передаче. *Разъёмы на обоих концах кабеля SATA идентичны. Однако, для экономии места на материнской плате рекомендуется подключать плоский разъём.

JFP1: Разъём для подключения передней панели

Эти разъёмы обеспечивают подключение кнопок и индикаторов передней панели. JFP1 соответствует спецификации Intel® Front Panel I/O Connectivity Design Guide.

JCOM1: Разъём последовательного порта

Этот разъём высокоскоростного коммуникационного порта 16550A, с использованием 16-байтовых FIFO. Предоставляет возможность подключить последовательное устройство.

JUSB1, JUSB2: Внешние порты USB 2.0

Разъём, соответствующий стандартам Intel I/O Connectivity Design, идеально подходит для подключения высокоскоростных устройств USB, например, внешних дисков USB, цифровых камер, MP3-плееров, принтеров, модемов и т. д.

JAUD1: Аудио разъём передней панели

Разъём позволяет подключить аудио на переднюю панель. Он соответствует спецификации Intel Front Panel I/O Connectivity Design Guide

JCI1: Разъём датчика открытия корпуса

К этому коннектору подключается кабель датчика открытия корпуса, установленного в корпусе. При открытии корпуса его механизм активируется. Система запомнит это событие и выдаст предупреждение на экране. Предупреждение можно отключить и настроить в BIOS.

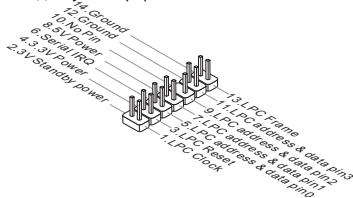

JTPM1: Разъем TPM

Этот разъем предназначен для подключения модуля TPM (Trusted Platform Module). За дополнительной информацией и возможностями использования обратитесь к руководству платформы безопасности TPM.

JBAT1: Перемычка очистки CMOS

На плате установлена CMOS-память с питанием от батарейки, хранящая данные о конфигурации системы. С помощью этой памяти CMOS система автоматически загружается при включении. Если у вас возникает необходимость сбросить конфигурацию системы (очистить CMOS), воспользуйтесь этой перемычкой.

Хранить данные

Удаляемые данные

ВНИМАНИЕ

Перед очисткой данных CMOS убедитесь в том, что питание системы выключено. Очистка CMOS производится путем замыкания контактов. Избегайте очистки CMOS при работающей системе: это может повредить системную плату.

Слот PCIe

Слот PCIe поддерживает платы расширения с интерфейсом PCIe.

Слот PCIe 2.0 x1

НАСТРОЙКА BIOS

Включите питание компьютера. При этом запустится процедура POST (тест включения питания). Когда на экране появится приведенное ниже сообщение, нажмите клавишу для входа в режим настройки.

Нажмите на клавишу DEL для входа в меню настройки

Если вы не успели нажать необходимую клавишу для входа в меню настройки, перезагрузите систему и попробуйте еще раз. Для перезагрузки воспользуйтесь кнопкой RESET или одновременно нажмите клавиши Ctrl, Alt и Del.

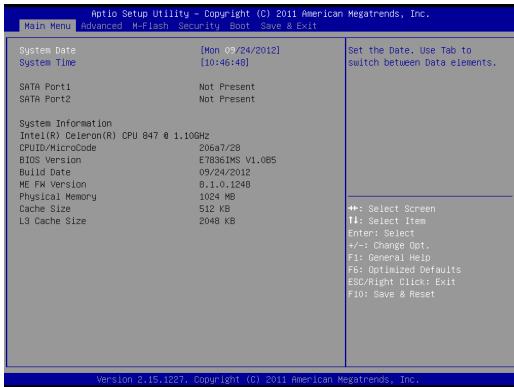

Строка меню

Главное меню

Это меню базовых настроек системы, таких как дата, время и т. д.

Расширенные

В этом меню настраиваются дополнительные параметры.

M-Flash

Используется для обновления BIOS с внешнего накопителя (только FAT/FAT32).

Безопасность

Используется для установки пароля администратора и пользователя.

Загрузка

Это меню используется для установки приоритета устройств загрузки.

Сохранить и выйти

Это меню позволяет загрузить значения по умолчанию BIOS или стандартные устройства по умолчанию в BIOS и выйти из настройки BIOS с сохранением или без изменений.

Сохранить и выйти

Данный раздел позволяет сохранить изменения и выйти из настройки BIOS.

Сохранить изменения и перезагрузить

Данная опция используется для сохранения изменений параметров системы и выключения.

Сохранить изменения

Данная опция используется для сохранения изменений.

Отменить изменения

Данная опция используется для отмены всех изменений.

Восстановить значения по умолчанию

Данная опция предназначена для загрузки оптимизированных значений по умолчанию, заданных производителем.

= = Загрузочное переопределение = =

В данном меню отображаются установленные загрузочные устройства, выберите одно из них для загрузки.

УСТАНОВКА WINDOWS XP ПРИМЕЧАНИЕ

В данном разделе описывается порядок установки Windows XP с режимом IDE.

Установка Windows XP с режимом IDE

В процессе установки Windows XP возникает ошибка, появляется синий экран, т. к. установка этой прежней системы не поддерживается загрузочным устройством с режимом AHCI. Если вы хотите установить операционную систему Windows XP, измените настройки BIOS, как показано ниже.

1. Войдите в BIOS, см. главу «Настройка BIOS». 2. Зайдите в Advanced (Дополнительно) → SATA Mode (Режим SATA). 3. Установите режим SATA в режим IDE. 4. Перейдите в «Сохранить и выйти» → «Сохранить изменения и перезагрузите компьютер». 5. Установка операционной системы Windows XP.
